HVE9111RF - Estensione audio/video LEVELONE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Estensione audio/video HDMI
Marca	LevelOne
Modello	HVE9111RF
Connettività	HDMI (ingresso/uscita), Ethernet RJ45
Risoluzioni video supportate	480p, 720p, 1080i, 1080p, 4K2K (30 Hz) e risoluzioni PC (800x600 a 1920x1200)
Gestione EDID	Sì, tramite interruttore DIP e modalità Bypass
Distanza di trasmissione	Fino a 100 m su cavo Ethernet (stima)
Alimentazione	Tramite adattatore di rete (non incluso)
Temperatura di funzionamento	0 °C a 50 °C (stima)
Umidità di funzionamento	20 % a 90 % UR (stima)
Dimensioni (L x P x H)	Circa 100 x 70 x 25 mm (stima)
Peso	Circa 150 g (stima)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Non esporre all'umidità, non aprire l'involucro, rispettare le norme elettriche.
Ricambi e riparabilità	Adattatore di rete disponibile come optional. Nessuna parte riparabile dall'utente.
Informazioni generali	Conforme alle norme CE, EN55022, EN55024.
Applicazioni	Estensione HDMI per schermi multipli tramite rete Ethernet.
Numero di ricevitori supportati	Fino a 1 ricevitore (modello RF) o più tramite hub.

Domande frequenti - HVE9111RF LEVELONE

Come regolare la risoluzione di uscita?

Utilizzare gli interruttori EDID DIP sul trasmettitore e sul ricevitore secondo la tabella del manuale, quindi premere il pulsante IMPOSTA per memorizzare.

Cosa fare se l'immagine non appare?

Verificare le connessioni HDMI ed Ethernet, assicurarsi che i dispositivi siano accesi e che l'impostazione EDID corrisponda al monitor. Se necessario, reimpostare in modalità Bypass.

Qual è la differenza tra la modalità Bypass e la modalità di lettura EDID?

La modalità Bypass utilizza l'impostazione del trasmettitore per tutti i ricevitori. La modalità Leggi EDID USCITA LOCALE legge l'EDID del monitor locale collegato al trasmettitore e lo applica a tutti i ricevitori.

Posso collegare più ricevitori a un singolo trasmettitore?

Questo modello (HVE9111RF) è progettato per un singolo ricevitore. Per più ricevitori, utilizzare hub o modelli come HVE-9114/9118.

Come ripristinare le impostazioni di fabbrica?

Riportare tutti gli interruttori EDID DIP nella posizione predefinita (vedere il manuale) e riavviare il dispositivo. Per impostazione predefinita, il trasmettitore è impostato su 1080p 60Hz e il ricevitore su Bypass.

Quale tipo di cavo Ethernet utilizzare?

Utilizzare un cavo Ethernet CAT5e o superiore per una trasmissione affidabile fino a 100 metri.

L'adattatore di rete è incluso?

L'adattatore di rete non è incluso nel prodotto. È necessario acquistarlo separatamente. Verificare le specifiche di tensione e corrente nel manuale.

Posso utilizzare il trasmettitore senza monitor locale?

Sì, ma se nessun monitor locale è collegato, l'EDID potrebbe essere non rilevabile in modalità 'Leggi EDID USCITA LOCALE'. Utilizzare la modalità Bypass o impostare manualmente la risoluzione.

Cosa significano gli indicatori luminosi?

Gli indicatori indicano lo stato dell'alimentazione e del collegamento HDMI. Consultare il manuale per i dettagli. In generale, un indicatore verde fisso indica una connessione funzionante.

Come mantenere il dispositivo?

Pulire l'involucro con un panno morbido e asciutto. Evitare umidità e temperature estreme. Scollegare l'alimentazione durante la pulizia.

MANUALE UTENTE HVE9111RF LEVELONE

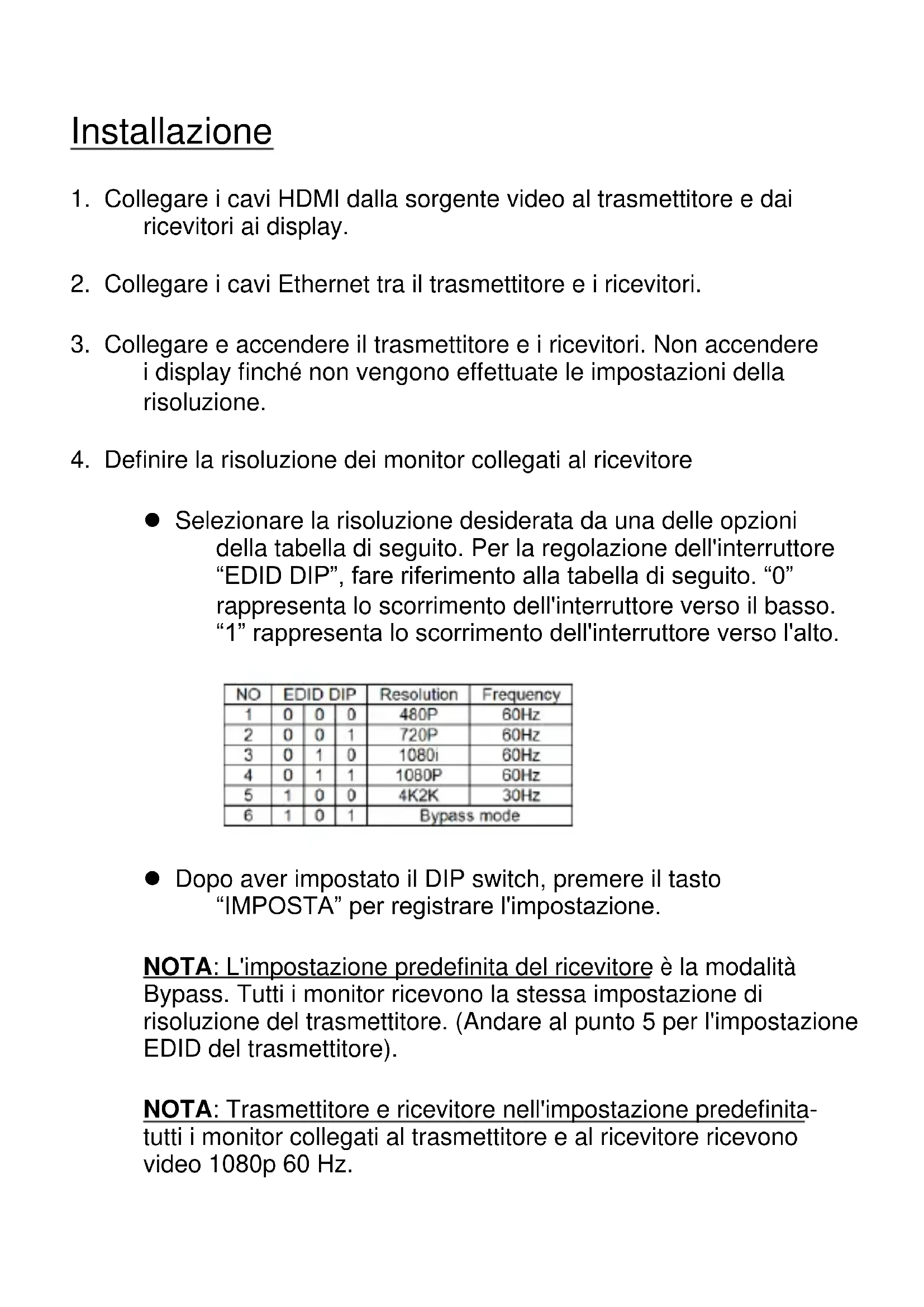

1. Collegare i cavi HDMI alla sorgente video al trasmettitore e dai ricevitori ai display.
2. Collegare i cavi Ethernet tra il trasmettitore e i ricevitori.
3. Collegare e accendere il trasmettitore e i ricevitori. Non accendere i display finché non vengono effettuate le impostazioni della risoluzione.

4. Definire la risoluzione dei monitor collegati al ricevitore

5. Selezionare la risoluzione desiderata da una delle opzioni della tabella di seguito. Per la regolazione dell'interruttore "EDID DIP", fare riferimento alla tabella di seguito. "0" rappresenta lo scorrimento dell'interruttore verso il basso. "1" rappresenta lo scorrimento dell'interruttore verso l'alto.

NO	EDID DIP			Resolution	Frequency
1	0	0	0	480P	60Hz
2	0	0	1	720P	60Hz
3	0	1	0	1080i	60Hz
4	0	1	1	1080P	60Hz
5	1	0	0	4K2K	30Hz
6	1	0	1	Bypass mode

• Dopo aver impostato il DIP switch, premere il tasting "IMPOSTA" per registrar l'impostazione.

NOTA: L'impostazione predefinita del ricevitore è la modalità Bypass. Tutti i monitor ricevono la stessa impostazione di risoluzione del trasmettitore. (Andare al punto 5 per l'impostazione EDID del trasmettitore).

NOTA: Trasmettitore e ricevitore nell'impostazione predefinitatutti i monitor collegati al trasmettitore e al ricevitore ricevono video 1080p 60 Hz.

NOTA: Ricevitore in modalità Bypass, trasmettitore in Leggi EDID USCITA LOCALE- Il trasmettitore legge automaticamente EDID dal monitor collegato e invia la stessa impostazione a tutti i monitor collegati al ricevitore. Quando nessun monitor locale è diretamente collegato al trasmettitore, EDID non è rilevabile e potrebbe presentare un erre di visualizzazione.

1. Definire la risoluzione di visualizzazione del monitor collegato direttamente al trasmettitore. Se non è richiesta la visualizzazione locale sul trasmettiroe, saltare quello punto.

Se il display non visualizza o è necessaria una risoluzione specifica, definire l'impostazione di seguito.

• Selezionare la risoluzione desiderata da una delle opzioni della tabella di seguito. Per la regolazione dell'interruttore "EDID DIP", fare riferimento alla tabella di seguito. "0" rappresenta lo scorrimento dell'interruttore verso il basso. "1" rappresenta lo scorrimento dell'interruttore verso l'alto.

NO	EDID DIP				Resolution	Frequency
1	0	0	0	0	800X600	60Hz
2	0	0	0	1	1024X768	60Hz
3	0	0	1	0	1280X720	50Hz
4	0	0	1	1	1280X720	60Hz
5	0	1	0	0	1280X768	60Hz
6	0	1	0	1	1360X768	60Hz
7	0	1	1	0	1366X768	60Hz
8	0	1	1	1	1280X800	60Hz

NO	EDID DIP				Resolution	Frequency
9	1	0	0	0	1280X1024	60Hz
10	1	0	0	1	1400X1050	60Hz
11	1	0	1	0	1680X1050	60Hz
12	1	0	1	1	1600X1200	60Hz
13	1	1	0	0	1920X1080i	50Hz
14	1	1	0	1	1920X1080P	60Hz
15	1	1	1	0	1920X1200	60Hz
16	1	1	1	1	Read LOCAL OUTPUT EDID

• Dopo aver impostato il DIP switch, premere il tasting "IMPOSTA" per registrar l'impostazione.

NOTA: L'impostazione predefinita del trasmettitore è video 1080p 60 Hz.

NOTA: Ricevitore in modalità Bypass, trasmettitore in Leggi EDID USCITA LOCALE- Il trasmettitore legge automaticamente EDID dal monitor collegato e invia la stessa impostazione a tutti i monitor collegati al ricevitore. Quando nessun monitor locale è diretamente collegato al trasmettitore, EDID non è rilevabile e

potrebbe presentare un erre di visualizzazione.

1. Accendere i dispositivi collegato sul lato trasmettitore - monitor locale (se presente) e sorgente video.
2. Accendere tutti i monitor collegati al ricevitore.
3. Usare le manopole "Fuoco" e "Guadagno" per regolare la qualità dell'immagine del monitor.
