Τύπος προϊόντος	Επέκταση HDMI (πομπός)
Μάρκα	LevelOne
Μοντέλο	HVE9111T
Υποστηριζόμενες αναλύσεις	480p, 720p, 1080i, 1080p, 4K2K@30Hz, και αναλύσεις PC (800x600 έως 1920x1200)
Μετάδοση	Μέσω καλωδίου Ethernet RJ45 (συνιστάται κατηγορία Cat6)
Απόσταση μετάδοσης	Έως 60 m (ανάλογα με το καλώδιο και την ανάλυση)
Συνδεσιμότητα	Είσοδος HDMI, τοπική έξοδος HDMI, θύρα RJ45
Ρύθμιση EDID	Διακόπτης DIP (4 θέσεις) για επιλογή ανάλυσης· κουμπί ΡΥΘΜΙΣΗ για αποθήκευση
Τροφοδοσία	5V DC (παρέχεται μετασχηματιστής)
Διαστάσεις	Περίπου 95 x 65 x 25 mm
Βάρος	Περίπου 150 g
Συμβατότητα	HDCP, HDMI 1.4
Κύριες λειτουργίες	Λειτουργία Bypass (παράκαμψη), τοπική ανάγνωση EDID, λεπτή ρύθμιση ποιότητας εικόνας (Focus/Gain)
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό, στεγνό πανί· αποφύγετε την υγρασία και τα επιθετικά προϊόντα.
Ασφάλεια	Μην εκθέτετε σε νερό ή υγρασία· αποσυνδέστε πριν τον καθαρισμό· χρησιμοποιήστε τον παρεχόμενο μετασχηματιστή.
Γενικές πληροφορίες	Σύμφωνο με τα πρότυπα CE (EN55022, EN55024). Κατασκευαστής: Digital Data Communications GmbH.

Συχνές ερωτήσεις - HVE9111T LEVELONE

Πώς εγκαθιστώ τον επεκτάτη HDMI LevelOne HVE9111T;

Συνδέστε την πηγή βίντεο στον πομπό μέσω καλωδίου HDMI. Συνδέστε τον πομπό και τον (τους) δέκτη (δέκτες) με καλώδιο Ethernet (RJ45). Συνδέστε τα τροφοδοτικά και ενεργοποιήστε τις συσκευές. Ρυθμίστε την ανάλυση μέσω των διακοπτών DIP (βλ. εγχειρίδιο).

Πώς ρυθμίζω την ανάλυση εξόδου;

Χρησιμοποιήστε τον διακόπτη EDID DIP 4 θέσεων στον πομπό ή τον δέκτη. Συμβουλευτείτε τον πίνακα του εγχειριδίου για να επιλέξετε ανάλυση (π.χ. 1080p, 4K2K). Τοποθετήστε τους διακόπτες (0=κάτω, 1=πάνω) και στη συνέχεια πατήστε το κουμπί ΡΥΘΜΙΣΗ για αποθήκευση.

Τι είναι η λειτουργία Bypass;

Η λειτουργία Bypass (παράκαμψη) είναι η εργοστασιακή ρύθμιση του δέκτη. Σε αυτήν τη λειτουργία, ο δέκτης χρησιμοποιεί την ανάλυση που ορίζεται από τον πομπό (τοπική ανάγνωση EDID). Όλες οι οθόνες λαμβάνουν την ίδια ανάλυση με αυτήν της οθόνης που είναι συνδεδεμένη στον πομπό.

Τι κάνω αν η εικόνα δεν εμφανίζεται σωστά;

Ελέγξτε τις συνδέσεις (HDMI, Ethernet, τροφοδοσία). Βεβαιωθείτε ότι η επιλεγμένη ανάλυση μέσω του DIP switch είναι συμβατή με τις οθόνες σας. Εάν το EDID δεν ανιχνεύεται (χωρίς τοπική οθόνη στον πομπό), ρυθμίστε τον πομπό σε λειτουργία Read LOCAL OUTPUT EDID ή επιλέξτε μη αυτόματη ανάλυση.

Μπορώ να συνδέσω πολλαπλούς δέκτες σε έναν μόνο πομπό;

Ναι, το HVE9111T μπορεί να λειτουργήσει με πολλαπλούς δέκτες (μοντέλα HVE-9111R, HVE-9114, HVE-9118) μέσω ενός διακόπτη Ethernet ή σύνδεσης σε σειρά. Ανατρέξτε στο εγχειρίδιο για πολλαπλές διαμορφώσεις.

Ποια είναι η μέγιστη απόσταση μετάδοσης;

Η απόσταση εξαρτάται από την ανάλυση και την ποιότητα του καλωδίου Ethernet. Γενικά, μπορείτε να φτάσετε έως 60 m για 1080p με καλώδιο Cat6. Για 4K, η απόσταση μπορεί να μειωθεί (περίπου 35 m).

Πώς αλλάζω την ανάλυση του πομπού;

Στον πομπό, εντοπίστε τον διακόπτη EDID DIP (4 διακόπτες). Ανατρέξτε στον πίνακα του εγχειριδίου (αναλύσεις PC και βίντεο). Για παράδειγμα, για 1920x1080P@60Hz (θέση 14), ρυθμίστε τους διακόπτες σε 1-1-0-1 και στη συνέχεια πατήστε ΡΥΘΜΙΣΗ.

Τι σημαίνει 'EDID μη ανιχνεύσιμο' και πώς το διορθώνω;

Αυτό συμβαίνει όταν δεν είναι συνδεδεμένη καμία οθόνη απευθείας στον πομπό. Ο πομπός δεν μπορεί να διαβάσει το EDID. Λύση: συνδέστε μια τοπική οθόνη στον πομπό ή ρυθμίστε τον πομπό σε λειτουργία Bypass (τοπική ανάγνωση EDID) επιλέγοντας μια σταθερή ανάλυση μέσω του DIP switch.

Πώς ρυθμίζω την ποιότητα εικόνας (Focus/Gain);

Χρησιμοποιήστε τα κουμπιά Εστίαση (Focus) και Κέρδος (Gain) που βρίσκονται στον δέκτη (ή πομπό ανάλογα με το μοντέλο). Ρυθμίστε τα για να βελτιώσετε την ευκρίνεια και το επίπεδο σήματος. Αυτό μπορεί να διορθώσει προβλήματα με μεγάλες αποστάσεις καλωδίου.

Ποια καλώδια να χρησιμοποιήσω με το HVE9111T;

Χρησιμοποιήστε ένα τυπικό καλώδιο HDMI (έκδοση 1.4 ή νεότερη) για την πηγή και την τοπική οθόνη. Για τη σύνδεση μεταξύ πομπού και δέκτη, συνιστάται καλώδιο Ethernet Cat6 ή ανώτερο για βέλτιστη απόδοση, ειδικά σε 4K.

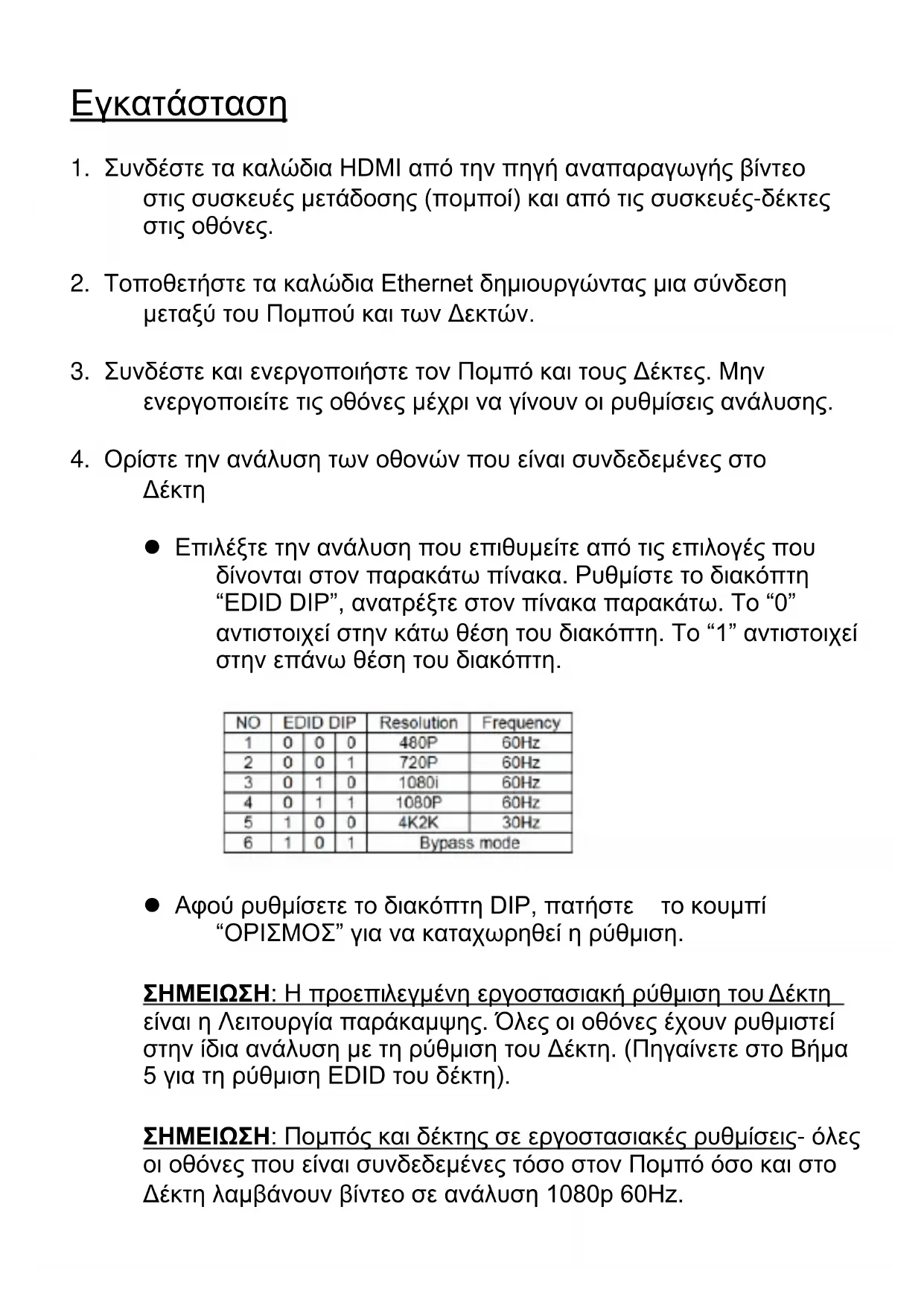

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HVE9111T LEVELONE

1. Συνδεστε τα καλώδια HDMI από την πηγή αναπαρayωγής βίντεο στις σύσκεύες μετάδοσης (πομτοί) και από τις σύσκεύες-δέκτες στις oθόνες.
2. TToTOnTe Ta KaIomega Ethernet dNmuOpvWvTaC mia OuvdEon µ τ α Tou NopTu KAI TWV AekTwV.
3. Συνδέστε και ενεργοποίησε τον Πομπό και touς Δέκτες. Mην ενεργοποίειτε τις oθόνες μέχρινα γύνουν συμθμίσεις ανάλυούς.

4. Opiotv avaluaon twv oovw v nou ivai ouvdeepevc oTo Δ τ η

5. Eπλεξτε ην αναλοη που επιθυμείτε από τις επιλογές που δίνονται στον παρακάτω πίνακα. Puθμίσετο διακόπτη “EDID DIP”, ανατρεξτε στον πίνακα παρακάτω. To “0” αντιστοίχει στην κάτω θέση του διακόπτη. To “1” αντιστοίχει στην επάνω θέση του διακόπτη.

NO	EDID DIP			Resolution	Frequency
1	0	0	0	480P	60Hz
2	0	0	1	720P	60Hz
3	0	1	0	1080i	60Hz
4	0	1	1	1080P	60Hz
5	1	0	0	4K2K	30Hz
6	1	0	1	Bypass mode

• Aφού ριθμίσετε ο διακόππη DIP, πατήσετε ο κουμπί “OPIΣΜΟΣ” γιαν αλαταχωρηθείη πρύθμιση.

ΣHMEIΩΣH: H προεπιλεγμένη εργοστασιακή ρύθμιση του Δέκτη εύναι η Λειουργία παράκαμψης. ὅλες σι oθόνες ἐχουν ρύθμιστεί στην ἔδια ανάλυση με τη ρύθμιση του Δέκτη. (Πηγαίνετε στο Bήμα 5 γία τη ρύθμιση EDID του δέκτη).

ΣHMEIΩΣH: Πομπός και δέκτης σε εργοστασιακές ριθμίσεις- ὄλες oι Θόνες που εύναι συνδέδεμένες τόσο στον Πομπό όσo και στο Δέκτη λαμβάνουν βίντεο σε ανάλυση 1080p 60Hz.

ΣHMEIΩΣH: Για ΣΟι Εόκτη σοίζεια Λειουργία παράκαμης, για TOV ΠΟι ΠΟι Εόκτη Σιν ΣΟι ΠΟι Εόκτη Σιν ΣΟι ΠΟι Εόκτη Σιν ΣΟι ΠΟι Εόκτη Σιν ΣΟι ΠΟι Εόκτη Σιν ΣΟι ΠΟι Εόκτη Σιν ΣΟι ΠΟι Εό

1. Opiotv avaluaon eupavionc tnc oovnns nou ivaouvodedmuevn aTeuEiaC otov NouTo. Eav dEv aTaitai TpoBoLn oTOTIKo ETTESO tov TOpTo, Tapaaleiye auto to 3nua.

Eav n προβολή δεν είναι n επιθυμητή ἡαπαιείαι σύγκεκριμένη ανάλωση, opίστε ηῦν ρύθμιση με τόν παρακάτω τρόπο-

• Eπiλεξτην αναλοιη που επιθυμείτε από τις επιλογές του δίνονται στον παρακάτω πίνακα. Puθμίσετο διακόπηn "EDID DIP", αναρεξτε στον πίνακα παρακάτω. To "0" αντιοίχει στην κάτω θέσηn του διακόπηn. To "1" αντιστοίχει στην επάνω θέσηn του διακόπηn.

NO	EDID DIP				Resolution	Frequency
1	0	0	0	0	800X600	60Hz
2	0	0	0	1	1024X768	60Hz
3	0	0	1	0	1280X720	50Hz
4	0	0	1	1	1280X720	60Hz
5	0	1	0	0	1280X768	60Hz
6	0	1	0	1	1360X768	60Hz
7	0	1	1	0	1366X768	60Hz
8	0	1	1	1	1280X800	60Hz

NO	EDID DIP				Resolution	Frequency
9	1	0	0	0	1280X1024	60Hz
10	1	0	0	1	1400X1050	60Hz
11	1	0	1	0	1680X1050	60Hz
12	1	0	1	1	1600X1200	60Hz
13	1	1	0	0	1920X1080i	50Hz
14	1	1	0	1	1920X1080P	60Hz
15	1	1	1	0	1920X1200	60Hz
16	1	1	1	1	Read LOCAL OUTPUT EDID

• Aφού ριθμίσετε ο διακόπη DIP, πατήσε το κουμπί “OPIΣΜΟΣ” γιαν αλαταχωρηθείη πρύθμιση.

ΣHMEIΩΣH: H προεπιλεγμένη εργοστασιακή ρύθμιση του δέκτη εἶναι βίντεο σε ανάλυση 1080p 60Hz.

ΣHMEIΩΣH: Για Στο Δέκτη σρίζεται ηλειουργία παράκαμψης, για Tov πομπό σρίζεται η Aváγνωση EDID ΕΟΔOY ΣE TONIKO ΕΝΙΝΕΔΟ-Ο πομπός διαβάζει EDID από τη συνδεδεμένη oθόνη

kai tropofootεi με tnv iδia puθμiση oλες tiç oθóveç πou εivai
ouvδεδεμéνεç με to Δέκτη. Œav δεν utápxει καπoia oθóvn σε
TOTIKO επίπεðo πou va εivai απεuθεíac ouvδεδεμévn oTo δέκτη, n
avixvεuση των EDID δεν εivai duvatn kai εvδεχεται va πpokúψει
σφαλμα katá tnv πpɔβoλή.

1. Evεργοποίσε τις οὐσκευές που εἶναι συνδεδεμένες στην τοπική οθόνη που βρίσκεται στην πλεύρα του πομπού (εάν ὄπαρχει) και στην πηγή βίντεο.
2. Evεργοποίσε ὄλες τις οθόνες που εἶαι συδεδεμένες μετο δέκτη.
3. Xρησιμοτοιόπε τα κουμπία “Focus (Eστίαση)” και “Gain (Απολαβή)” γιανετε μικρορρύθμιση της ποιότητας της εικόνας που προβάλεται από την oθόνη.
