| Caractéristiques techniques | Extension audio/vidéo LEVELONE HVE9011T |
|---|---|
| Type de connexion | HDMI, audio analogique |
| Résolution maximale supportée | 1080p |
| Distance de transmission | Jusqu'à 50 mètres via câble CAT5e/CAT6 |
| Alimentation | Alimentation externe requise |
| Utilisation | Idéal pour étendre les signaux audio et vidéo dans des installations professionnelles ou domestiques |
| Maintenance | Vérifier régulièrement les connexions et l'état des câbles |
| Sécurité | Éviter l'exposition à l'humidité et aux températures extrêmes |
| Informations générales | Compatible avec la plupart des appareils HDMI |
FOIRE AUX QUESTIONS - HVE9011T LEVELONE
Téléchargez la notice de votre Extension audio/video au format PDF gratuitement ! Retrouvez votre notice HVE9011T - LEVELONE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HVE9011T de la marque LEVELONE.

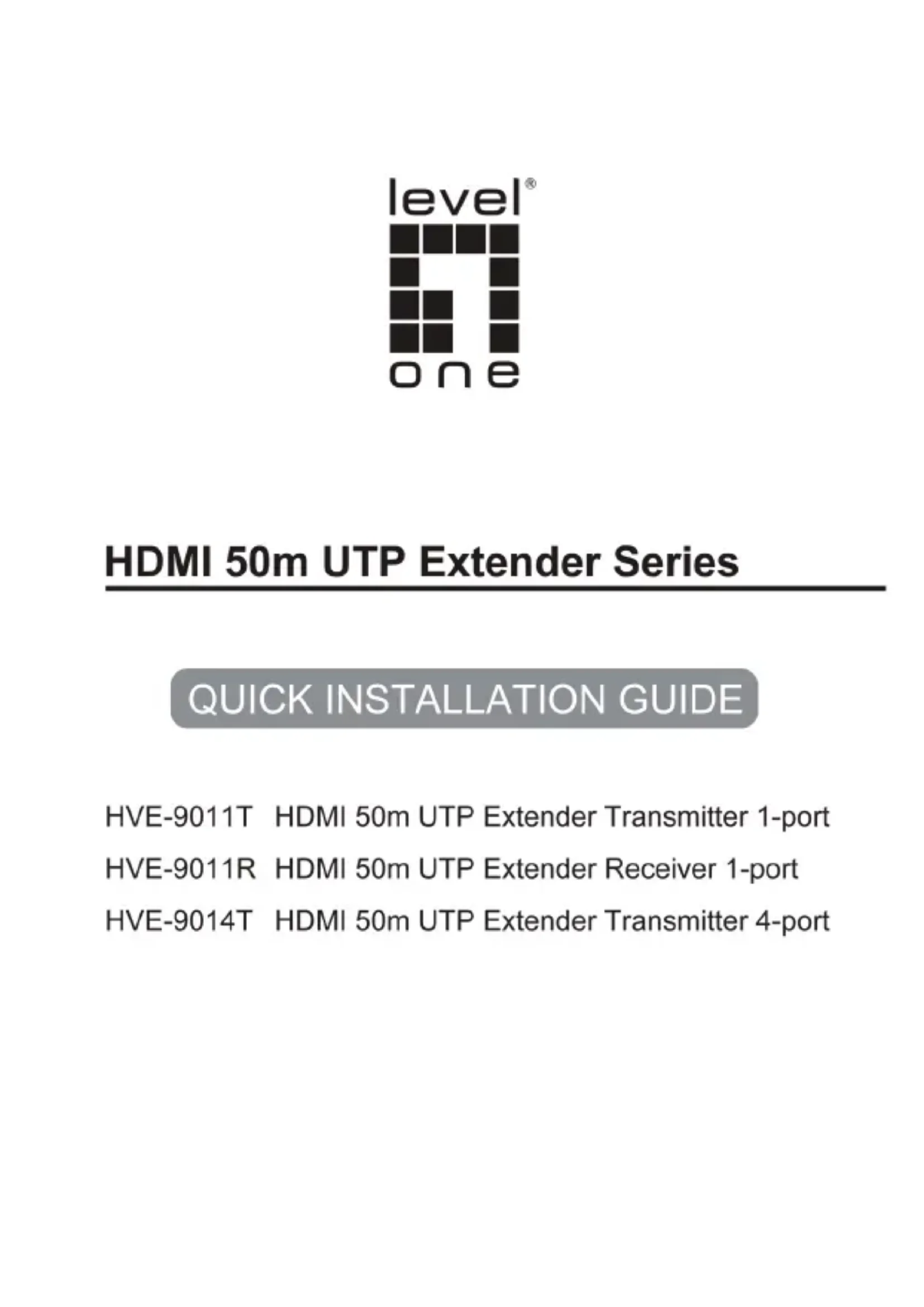

MODE D'EMPLOI HVE9011T LEVELONE
1. L'émetteur 1 port HVE-9011T et le récepteur HVE-9011R
peuvent se fournir mutuellement une alimentation électrique via un câble Ethernet avec la technologie PoC (Power over Cable). Par conséquent, l'entrée d'alimentation peut être installée commodément à l'extrémité émetteur ou récepteur. L'entrée d'alimentation à la fois côté émetteur et récepteur est également possible.
2. L'émetteur 4 ports HVE-9014T peut fournir une alimentation
électrique au récepteur HVE-9011R. Cependant, le récepteur HVE-9011R ne peut pas fournir d'alimentation électrique à l'émetteur 4 ports HVE-9014T.
3. Veuillez noter qu'un mauvais raccordement de câbles peut
causer des dommages irréversibles aux câbles IR. ENTRÉE IR = Câble avec le module de type ROND SORTIE IR = Câble avec le module de type STICK
4. L'émulateur EDID intégré sélectionne automatiquement le
meilleur réglage de sélection applicable pour tous les écrans connectés (locaux et distants). L'émulation rafraîchit en cas de connexion ou de déconnexion de dispositifs d'affichageInstallation
1. Coupez l'alimentation de tous les équipements raccordés, y compris
les sources vidéo et les écrans.
Connectez tous les câbles en vous référant au schéma ou à la topologie prévue. Branchez le câble d'alimentation, les câbles HDMI entre la source vidéo et l'émetteur et entre le récepteur et les écrans, et raccordez les câbles Ethernet entre émetteurs et récepteurs.
3. AWARE avec connexion par câbles IR. Un mauvais branchement
des câbles peut provoquer des dommages irréversibles à la prise des câbles IR. IR IN = câble avec le module de type ROND IR OUT = câble avec le module de type FICHE
4. Allumez l'alimentation d'abord des extendeurs, puis des
périphériques d'affichage, et enfin des sources vidéo.
5. La gestion EDID intégrée sélectionne automatiquement le réglage
de résolution qui peut réussir à afficher sur tous les écrans connectés (locaux et distants). Normalement, la valeur de l'écran de plus faible résolution est sélectionnée. La gestion EDID actualise le réglage lorsque des périphériques d'affichage sont branchés ou débranchés.Información importante del producto
