G11S - Talkie-walkie MIDLAND - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Talkie-walkie MIDLAND G11S, fréquence PMR446, portée jusqu'à 10 km, 16 canaux, écran LCD, fonction VOX, batterie rechargeable.
Utilisation	Idéal pour les activités de plein air, les événements, et la communication en milieu professionnel.
Maintenance et Réparation	Vérifier régulièrement l'état de la batterie, nettoyer les connecteurs, et consulter le manuel pour les procédures de dépannage.
Sécurité	Utiliser uniquement des accessoires compatibles, éviter l'exposition à l'eau et aux températures extrêmes.
Informations Générales	Produit léger, ergonomique, avec une autonomie de batterie prolongée, idéal pour une utilisation prolongée.

FOIRE AUX QUESTIONS - G11S MIDLAND

Comment recharger le MIDLAND G11S ?

Pour recharger le MIDLAND G11S, utilisez le câble USB fourni et branchez-le sur une source d'alimentation compatible. Assurez-vous que l'appareil est éteint pendant la charge.

Quelle est la portée maximale du MIDLAND G11S ?

La portée maximale du MIDLAND G11S est d'environ 10 km en terrain dégagé, mais la portée peut varier en fonction des obstacles et des conditions environnementales.

Comment effectuer un réinitialisation d'usine du MIDLAND G11S ?

Pour réinitialiser le MIDLAND G11S, maintenez enfoncé le bouton d'alimentation et le bouton de réglage du volume simultanément pendant environ 10 secondes jusqu'à ce que l'écran clignote.

Le MIDLAND G11S fonctionne-t-il avec d'autres marques de talkie-walkies ?

Le MIDLAND G11S est compatible avec d'autres talkie-walkies fonctionnant sur la même fréquence PMR446. Assurez-vous que les deux appareils sont réglés sur la même fréquence pour communiquer.

Comment régler le volume du MIDLAND G11S ?

Pour régler le volume, utilisez le bouton de réglage du volume situé sur le côté de l'appareil. Tournez-le vers la droite pour augmenter le volume et vers la gauche pour le diminuer.

Le MIDLAND G11S est-il étanche ?

Le MIDLAND G11S a un indice de protection IP54, ce qui signifie qu'il est résistant à l'eau et à la poussière, mais il n'est pas totalement étanche. Évitez de l'immerger dans l'eau.

Comment changer de canal sur le MIDLAND G11S ?

Pour changer de canal, utilisez le bouton de sélection de canal situé sur le côté de l'appareil. Appuyez sur le bouton jusqu'à ce que vous atteigniez le canal souhaité.

Que faire si le MIDLAND G11S ne s'allume pas ?

Si le MIDLAND G11S ne s'allume pas, vérifiez que la batterie est correctement chargée et installée. Essayez de charger l'appareil pendant au moins une heure avant de tenter de l'allumer à nouveau.

Comment activer la fonction de verrouillage du clavier sur le MIDLAND G11S ?

Pour activer le verrouillage du clavier, maintenez enfoncé le bouton de verrouillage du clavier pendant quelques secondes jusqu'à ce que l'icône de verrouillage apparaisse à l'écran.

Où puis-je trouver le manuel d'utilisation du MIDLAND G11S ?

Le manuel d'utilisation du MIDLAND G11S est disponible sur le site officiel de Midland dans la section support ou téléchargement, où vous pouvez le télécharger au format PDF.

MODE D'EMPLOI G11S MIDLAND

Ricetrasetmettitore PMR446 · PMR446 Transceiver
- PMR446 Handfunkgerät - Transceptor PMR446 - Emetteur-recepteur PMR446
- Nounoδεκτης PMR446 - PMR446 Zendontvanger

G11

GUIDA ALL'USO
INSTRUCTIONGUIDE
BEDIENUNG SANLEITUNG
MANUAL DE INSTRUCCIONES
GUIDED UTILISATION
MANUAL DE INSTRUÇOES
△HΓIΕΣXPHΣH
GEBRUKERS HANDLEIDING

Midland

MIDLAND | PMR446 TRANSCEIVER

Emetteur-recepteur PMR446

Merci d'voir choisi Midland! Le G11 est un émetteur-recepteur portafiel pouvant être utilisé librement dans presque tous les pays européens. Pour plus d'informations, veuilleze consulter le tableau "Restrictions d'utilisation".

Midland G11 est un émetteur-recepteur PMR446 multitâche

Le G11 associe la technologie la plus récente en matière de communication radio avec une solide structure mécanique, c'est la solution ideale et efficace pour les professionnels ayant besoin de garder le contact avec leur équipe de travail (sur les sites de construction, dans les batiments, les salons, les foires commerciales ou les hotels) ou bien pour les loisirs afin de garder le contact avec ses amis et sa famille.

Logiciel de programmation (en option)

Grçé au logiciel de programmation Midland spécialement concu pour le G11, il est possible d'augmenter les performances de votre radio ou bien de réduire sa fonctionnalité en désactivant certaines fonctions par défaut (CTCSS, TOT...).

Pour plus d'informations, veuillez consultier le manuel du logiciel de programmation.

Equipement

1 émetteur-recepteur G11
1 clip pour ceinture
1 transformateur mural
1 batterye rechargeable Li-ion de 1600 mAh
1 chargeur de bureau

Principales caractéristiques

Emetteur-recepteur PMR446
Puisance de sortie : 500 mW

Espacement des canaux : 12,5 KHz
Fonction VOX intégrée (communication mains libres)
Balayage
Beep touche
Roger Beep (tonalité de fin d'émission)
Economies de batterie
Moniteur
Squelch

COUVERTURE/PORTEE

La portée maximale dépend des conditions du terrain et elle est obtenue dans un espace ouvert.

La portée maximale peut être limitée par les facteurs environnementaux comme les obstacles créés par les arbres, les bâtiments ou autres. A l'intérieur d'une voiture ou de constructions metalliques, la portée peut être réduite. Normalement la couverture en ville, avec des bâtiments ou d'autres obstacles est de 1 ou 2km environ. Dans un espace ouvert mais représentant des obstacles comme des arbres, des feuillages ou des maisons, la portée maximale est de 4 à 6km environ. Dans un espace ouvert, sans obstacles et à vue, comme par exemple à la montage, la couverture peut dépasser 12km .

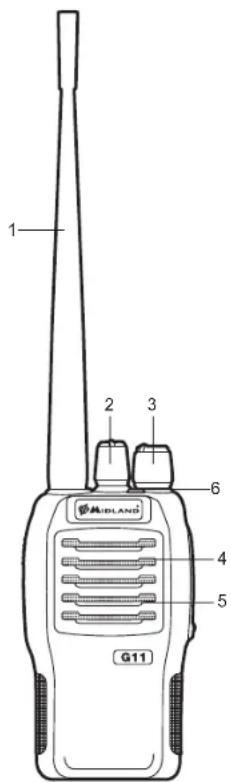

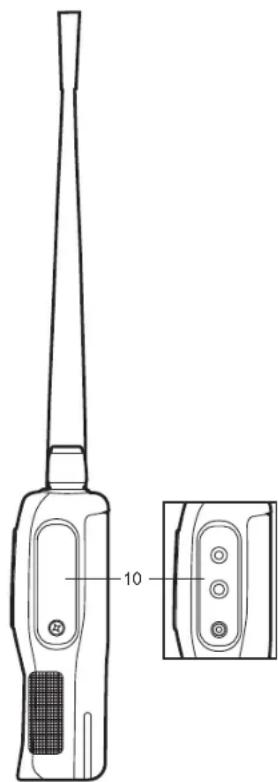

COMMANDES PRINCIPALES ET ELEMENTS DE LA RADIO

1. Antenne
2. Dispositif de codage : toumer dans le sens ou dans le sens contraire des aiguilles d'une montre pour selec tionner le canal souhaite
3. Bouton d'allumage/de volume: tourner dans le sens des aiguilles d'une montre pour allumer l'appareil et augmenter le volume. Tourner dans le sens contraire des aiguilles d'une montre pour baisser le volume et eteindre l'appareil.
4. Haut-parleur
5. Microphone intégré
   6.Voyant del: ROUGE:Transmission VERT:Reception.
6. PTT: appuyer sur ce bouton pour transmettre, le relachier pour recvoir.
7. Touche de fonction 1: appuyer brièvement sur cette touche pour activer la fonction Moniter; maintainir cette touche appuyée pendant pres de 4 s pour activer la fonction VOX. La radio émettra un son acoustique chaque fois que vous appuièrez sur la touche pour confirmer que la fonction souhaitée a été activée/désactivée.
8. Touche de fonction 2: maintainir cette touche appuyee pendant pres de 4 s pour activer la fonction BALAYAGE. La radio émettra un son acoustique chaque fois que vous applierez sur la touche pour vous confirmer que la fonction a ete activée/desactivée.
9. Prise haut-parleur/micro externe : permet la connexion à des apparciels externes comme les casques et les microphones.

OPERATIONS

Marché/Arrêt et réglage du volume

Tourner le Bouton d'allumage/du volume dans le sens des aiguilles d'une montre pour allumer la radio.

Touner la commande dans le sens/sens contraire des aiguilles d'une montre pour régler le volume à votre guise.

Tourné la commande dans le sens contraire des aiguilles d'une montre jusqu'à ce que vous entendiez un « clici » mécanique, pour éteindre la radio.

Transmission

Pour communiquer, toutes les radios générées dans cette groupe doivent être réglées sur le même canal.

Appuyer brievement sur la Touche de fonction 1 pour activer la fonction Moniteur afin de vérifier que la fréquence n'est pas occupée, puis appuyer sur la touche PTT. Pour que le son soit bien net, tener l'appareil à 4/10 cm environ. Relâcher la touche PTT pour recevoir.

Un seul utilisateur peut parler durant les communications radio. Par conséquent, il est important de ne pas transmettre quand vous receivez une communication et d'utiliser le mode transmission avec parcimonie pour permettre aux autres utilisateurs d'utiliser la fonction.

La transmission consomme une grande quantite d'énergie, c'est pourquoit il faut l'utiliser avec parcimonie pour prolonger l'autonomie de la batterie. Si vous ne réussissez pas à contacter une station mais que vous la receivez sans problèmes, il est probable que la station utilise des tonalités CTCSS ou des codes DCS.

Moniteur

La fonction Moniteur sert à exclure (ouvir) temporarierment le silencieux, afin d'écouter les signaux trop faibles pour maintainir le silencieux ouvert en permanence.

Appuyer brièvement sur la Touche de fonction 1 pour activer cette fonction.

Balayage

Maintenir enfoncée la Touche de fonction 2 pendant environ 4 s pour activer la fonction BALAYAGE : la radio effectuera le balayage de tous les canaux à partir du canal utilisé.

Si un signal est détecté, la radio suspend le balayage; pour reprendre celui ci, appuyer à nouveau sur la touche PTT.

VOX

Le G11 permet des conversations mains libres grâce à la fonction VOX : il suffit de parler vers le microphone et la communication sera automatique-ment activée.

La sensibilité VOX peut être régée sur 10 différents niveaux (0,1,2,3...9) par l'intermédiaire du logiciel de programmation :

0 peut dire que la fonction VOX est coupée, 1 correspond à la sensibilité VOX la plus faible et 9 la plus haute.

Par défaut, la sensibilité VOX du G11 est régée sur le niveau 5.

Pour activer la fonction VOX, maintainir appuyee pendant pres de 4 s la Touche de fonction 1.

Silencieux

La fonction Silencieux supprime les bruits sur les canaux libres et permet de receivevoir même les signaux faibles.

Le G11 possède 10 différents niveaux de silencieux pouvant être configurés par le logiciel de programmation : 0 peut dire que le silencieux est coupé ; du niveau 1 au niveau 9 vous dispossez de différents niveaux de réduction du bruit. Plus le niveau est haut, plus le silencieux est fort.

Par défaut, le niveau du silencieux du G11 est régle sur 5.

Vérifièz que vous ne reglez pas un niveau de silencieux trop élevé car dans ce cas vous risquè de ne pas réussir à receivevoir les signaux les plus faibles. D'autre part, une valeur trop faible du silencieux pourrait activer celui-ci même quand il n'y a aucun signal.

Le silencieux doit toujours être régle quand aucun signal n'est present.

Roger Beep (Tonalité de fin de transmission)

A chaque fin de transmission (PTT), le BASE CAMP émet un bip audio indi-quant au correspondant qu'il peut émettre à son tour.

Beep touches

A cheque fais que appuyez sur une touche vous attendez un beep.

RECHARGE DE LA BATTERIE

Le G11 est équipé pour utiliser une batterie rechargeable Li-ion de 7,4 V qu'il est possible de recharger en branchant la prise du transformateur mural CA/ CC sur le secteur et en introduisant la prise du transformateur mural dans la fiche du chargeur de bureau. Il faut 4 à 5 heures pour recharger complètement la radio.

Pour une durée maximaile de la batterie, nous recommendons de recharger la batterie quand le G11 est et que la batterie est entierement décharge.

! Si vous utilisez un chargeur de batterie autre que celui indiqué, il pourrait endomager votre apparéil ou même provoquer des explosions et des blessures.

La fonction Economie d'énergie permet de réduire la consommation jusqu'à 50% . Si elle a été configurée, elle se déclenché automatiquement quand l'émetteur-recepteur ne recoit pas de signal pendant plus de 7 secondes afin d'économiser la durée de la batterie. Les économies d'énergie ne peuvent être configurées qu'avac le logiciel de programmation.

MAINTENANCE

Votre G11 a été consçu pour satisfaire toutes les obligations de la garantie et afin que vous pouissez l'utiliser pendant de nombreuses années.

Comme pour tous les apparciels électroniques, nous vous recommendons de suivre ces quelques conseils :

Ne pas tenter d'ouvoir l'appareil. Vous risquez d'abimer l'appareil et/ou de rendre la garantie nulle.

Utiliser une alimentation comprise entre 6 et 8 V pour évier d'endommager l'appareil.
Les Températures élevées peuvent raccourir la durée de vie des apparèits électroniques, etdéformer ou faire fondre certains plastiques. Ne pas stocker la radio dans des endroits sales ou poussiérentes.
Conserver la radio dans un endroit sec. La pluie ou l'humidite provoquent la corrosion des circuits electriques.
Si de la fumée ou une odeur particuliere sort de la radio, l'eteindre immédiement et-retirer le chargeur ou la batterie de la radio.
Ne pas transmettre sans antennne.

GARANTIE

La garantie ne limite pas les droits de l'utilisateur qui lui sont octroyés par les lois nationales en vigueur en matière de vente de produits.

Durant la période de garantie, le fabricant ou le service clientèle agreeé intervendra pour replacer ou replacer tout produit défectueux, conformément à cette garantie limite.

Cette garantie limitée n'est valable que dans le pays où l'utilisateur a acheté le produit.

Période de garantie

La période de garantie demarre au moment de l'achat du produit par le premier utilisateur final. Le produit peut etre formé de plusieurs parties différentes et ces parties sont couvertes par différentes périodes de garantie :

24 mois pour l'appareil

6 mois pour les parties suivantes : batterie, chargeurs, casque, antennes.

Comment bénéficier de la garantie

Si un produit est défectueux, veuillez le renvoyer au service clientèle agrée ou au fabricant lui-même. Pour bénéficier de cette garantie, il faut renvoyer au centre d'assistance agrée :

Le produit concerné (ou l'accessoire)
La preue d'achat originale, indiquant claimrement le nom et l'adresse du vendeur ainsi que la date et le lieu de l'achat.

Prestations non couvertes par la garantie

La garantie ne couvre pas

L'usurenormale du produit
Les defaults provoques par un maniement brutal (défauts provoques par des objets pointus, si l'apparil a eté tordu, compré ou est tombé...)

Les defaults et les dégats provoqués par une mauvaise utilisation du produit, y compris tout usage contraire aux instructions fournies par le fabricant.
Les défains provoqués par d'autres facteurs ou actes ne dépendant pas de la volonté du fabricant.

La garantie ne couvre pas les defaults ou dégats provoqués au produit par un mauvais usage ou une mauvaise connexion à tout produit, accessoire, logiciel et/ou services qui n'est ni produit ni fourni par le fabricant ou par l'utilisation du produit pour un usage autre que celui pour lequel il est prevu.

La garantie ne s'applique pas si le produit a ete ouvert, modifie ou réparé par toute personne autre que le centre d'assistance agree, s'il a ete réparé en utilisant des pieces détagées non autorises ou si le numero de série a ete enlevé, efface, alteré ou s'il est illisible.

La garantie ne s'applique pas si le produit a ete exposé à l'humidité ou a des conditions thermiques ou environnementales extremes ou encore à la corrosion, à l'oxydation, aux éclaboussures de nourriture ou de liquide ou a l'influence de produits chimiques.

CHARACTERISTIQUES TECHNIQUES

Généralités
Plage de fréquences 446.00625-446.09375 MHz (PMR446)
Température de fonctionnement -20°+50°
Tension de fonctionnement 7,4 V
Mode de fonctionnement Simplex
Dimensions 100mm×58mm×33mm (sans antenne)
Poids 203 g (avec batterie)
Impédance de l'antenne 50 Ω
Facteur d'utilisation 5/5/90%
Emetteur
Stabilité de fréquence ±2,5 PPM
Puissance de sortie ≤500 mWERD
Déviation de fréquence max ≤2,5 KHz
Distorsion audio ≤3%
Puissance du canal voisin < 60 dB
Rayonnement non essentiel Dans le respect des normes Européennes en vigueur
Largeur de bande occupée Dans le respect des normes Européennes en vigueur
Récepteur
Sensibilité RF <0.2UV à 20 dB SINAD
Distorsion audio ≤3%
Réponse audio	300 Hz + 3 KHz
Sélectivité du canal voisin	Dans le respect des normes Européennes en vigueur
Rejet d'intermodulation	Dans le respect des normes Européennes en vigueur
Réponse parasite	Dans le respect des normes Européennes en vigueur
Blocage	Dans le respect des normes Européennes en vigueur

Par la presente, CTE International declare que cet appeil G11 est conforme aux exigences essentielles et aux autres dispositions de la Directive 1999/5/CE. Une copie de la Declaration de Conformite est disponible sur le site web: www.midlandradio.eu

RESOLUTION DES PROBLEMES

Problème Cause possible Solution
La radio ne s'allume pas	La batterie est déchargée et/ou elle n'a pas été installée correctement.	Vérifier que la batterie est chargée et qu'elle a été installée correctement.
La radio se fouce tout de suite après avoir été allumée	Batterie déchargée. Recharger la batterie.
La batterie ne se recharge pas	Le chargeur de la batterie n'est pas branché ou il n'est pas installé correctement.	Vérifier les branchements du chargeur de la batterie ainsi que l'installation des batteries.
La radio s'allume mais elle ne recoit pas les signaux	Il y a trop de parasites sur le site d'installation. Se déplacer dans un autre lieu.
	Le volume est trop bas Régler le volume.
	CTCSS ou DCS incorrect	Contrôler que la tonalité CTCSS ou le code DCS correspond à celui régèle par les personnes avec lesquilles vous communï-quez.
Il y a toujours du bruit en mode réception La fondation Moniteur est activée. Désactiver la fonction Moniteur.
Il est impossible de communiquer avec les autres personnes.	Un canal radio incorrect a été sélectionné.	SéLECTIONNER le même canal radio que les personnes avec lesquilles vous communiquez utilisant.
	La radio est installée dans un endroit avec trop de parasites ou trop loin de la personne avec laquelle vous communiquez	Se déplacer dans un autre lieu.
	CTCSS ou DCS incorrect	Contrôler que la tonalité CTCSS ou le code DCS correspond à celui régèle par les personnes avec lesquilles vous communiquez.
La réception est partielle et/ou avec des interférences	Le signal est très faible.	Essayer temporarierment de désactiver le silencieux en utilisant fonction Moniteur.
	La distance de transmission est excessive et/ou il y a des obs-tacles sur le parcours de transmission	Se rapprocher de la personne avec laquelle on communique ou Change d'endroit.
	Les autres personnes utilisant le même canal	Contrôler le traffic sur le canal radio en utilisant la fonction Moni-teur, puis SéLECTIONNER un autre canal si cela s'avéré nécessaire.
	La radio a été placée trop pres d'un équipement provoquant des interférences (televisions, ordinateurs, etc.)	Augmenter la distance entre la radio et l'équipment.
La transmission n'est pas toujours possible.	Le canal est utilisé par un nombre excessif de personnes ou la transmission a été bloquée du fait que le canal est occupé.	SELECTIONNER un autre canal. Demander au fournisseur du réseau radio de désactiver le blocage provoqué par le canaloccupé.
VOX porte la radio à activer accidentellement la transmission	La sensibilité et/ou le bruit environnementale est trop élevé.	Réduire la sensibilité du VOX.
La fonction VOX nécessite que l'on parle fort. La	sensibilité est trop BASse.	Si le bruit environnemental est trop fort, augmenter la sensibilité ou utiliser un microphone en option.
L'autonomie de la batterie est limitée Le temps de ce commission est trop élevé.	de commission est trop BASse.	Essayer de réduire le temps de transmission et/ou d'utiliser une basse puissance.
Problèmes liés à la logique (les symboles affichées)Configuration incorrecte provoquee par un problème d'almen-tion.	Configuration incorrecte provoquee par un problème d'almen-tion.	Recharger la batterie

MIDLAND G11

Transceptor PMR446

24 mvecs yia noukeun

6 mivc yia ta tapaikatw npntatapia, qopniotec, kepaakouotikok kepaies.

NwCva aTOKnOe Eyyunon service

EIEIITUAN BALBNG TOUTPOIOVTO, TAPAKAWETIATPEYTE TO EOGAUOOTNEVO service n oTAVIO TOV kataKaeuaaT. Va va XpnoiOIOHTE TTV EYUVJON, Eivai aTAPAIINTO VA EXETAE JACOAC

Tn ouokean tropc eiokeun (naeouap)

Tny aodoeiayopac,otou avayapovtait oovopa kai n dieuuvon tou kataotatocKaowkai nepounvia ts ayopac.

Ti 8ev Kaunne Eeyunon

H eyyunon 0ev kaAUTTEI
