BEDIENUNGSANLEITUNG G11S MIDLAND
Vielen Dank, dass Sie sich für Midland entschieden haben! Das tragbare G11-Funkgerät kann in fast allen europäischen Ländern kostenfrei eingesetzt werden. Weitere Informationen finden Sie auf der Tabelle „Nutzungseinshrankungen".
Das Midland G11 ist ein multifunktionelles PMR446-Handfunkgerät.
Das Midland G11 ist eine Kombination neueister Funktechnologie zusammen mit einem stabilen, mechanischen Gehäuse und ist die ideale und effektive Lösung für Profis, die in Kontakt mit ihren Kollegen bleiben müssen (Baustellen, Gebäude, Hotel, Messen, Show-Business) oder für Freizeitbenutzer, die mit Freunden und der Familie in Kontakt bleiben wollen.
Programmiersoftware (Freigestellt)
Dank der Programmiersoftware von Midland, die speziell für das G11 entwickelt wurde, ist es möglich, die Leistung Ihres Funkgeräts zu erhöhen oder um seine Funktionätität durch das Deaktivieren einiger Standardfeatures zu reduzieren (CTCSS, TOT...)
Für weitere Informationen schlagen Sieitte im Handbuch für die Programmiersoftware nach.
Inhalt
1 G11 Handfunkgerat
1 Gurtelclip
1 Netzadapter
1 1600mAh Li-lonen Akkupack
1 Tischladegerat
Eigenschaften
PMR446 Handfunkgerat
Ausgangsleistung: 500mW
Kanalraster:12.5kHz
3) VOX-Funktion (sprachgesteuerte Sendung)
Scan (Suchlauf)
Tastaturtone
) Roger Piepto
Stromsparfungtion
Monitor
Squelch
ABDECKUNG/REICHWEITE
Die maximale Reichweite ist abhängig von der Geländeform und wird im freien Gelände erreicht.
Die maximale Reichweite kann durch Umgebungsfaktoren, wie Behinderung durch Bäume, Gebäude oder andere Hinderisse eingeschränk sein. Innerhalb eines
Autos oder einer Metallkonstruktion, kann der Empfang reduziert sein. Normalerweise liegt die Reichweite in der Stadt zwischen Gebäuden oder anderen Hindernissen bei ca.1 bis 2 km. Die maximale Reichweite im Freien mit Hindernissen, wie Bäume, Blätter oder Häuser liegt bei ca.4-6 km. Im freien Gelände ohne Hindemisse und bei Sichtechte, z.B.in Bergen, kann der Empfang mehr als 12 km betragen.

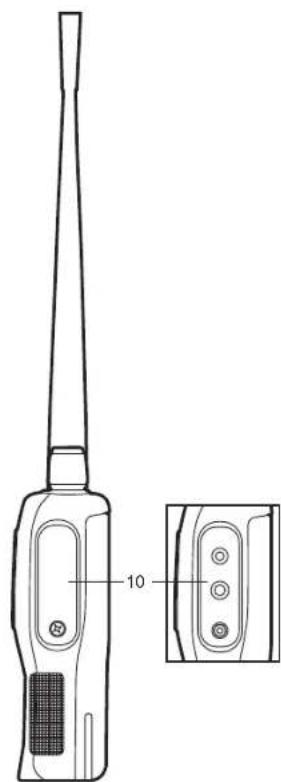

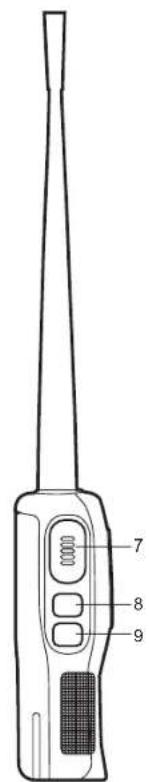

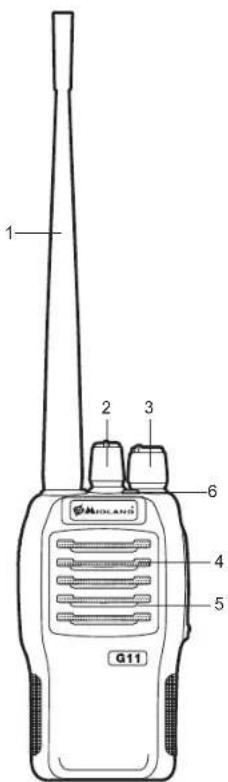

HAUPTBEDIENELEMENTE UND AUFBAU DES FUNKGERÄTS
- Antenne
- Encoder (Kodierungseinrichtung): Zum Wahlen des gewüchtsen Kanals im Uhrzeitigersinn oder gegen den Uhrzeitigersinn dresden.
- Power/Volume - Zum Einsatzalten und zum Erhohen der Lautstärke im Uhrzeitigersinn drehen, bzw. zum Ausschatten und zum Verringern der Lautstärke gegen den Uhrzeitigersinn drehen.
- Lautsprecher
- Eingebautes Mikrofon
- LED-Anzeige
ROT: TX (Sendemodus)
GRUN: RX (Empfangsm - PTT: Drucken Sie diese Taste zum Senden und halten Sie sie zum Empfangen los.
- Funktionstaste 1: Zum Aktivieren der Monitorfunktion drücken Sie kurz diese Taste. Halten Sie diese Taste für ca. 4 Sek. gedrück, um die VOX-Funktion aktivieren. Das Funkerat gibt jedem Mal ein akustisches Signal aus, wenn Sie die Taste drucken, um zu bestätigen, dass die gewünschte Funktion aktiviert/deaktiviert wurde.
- Funktionstaste 2: Zum Aktivieren der SCAN-Funktion halten Sie diese Taste für ca. 4 Sek. gedrückt. Wenn Sie die Taste drücken, gibt das Funkgerät gibet jeder Mal ein akustisches Signal aus, um zu bestätigten, dass die Funktion aktiviert/deaktiviert wurde.
- Exterer Lautsprecher/Mikrofonbuchche - Anschluss externer Geräte wie Headsets, Mikrofone.
INBETRIEBNAHME
Ein-/Ausschalten und Lautstärkeeinstellung
Zum Einschalten des Funkgerats drehen Sie PowerVolume im Uhrzeigersinn. Drehen Sie den Knopf im Uhrzeigersinn/geben den Uhrzeigersinn, um die gewünschte Lautstärke einzustellen.
Um das Funkgerat auszuschalten, drehen Sie den Knopf gegen den Uhrzeigersinn, bis er horbar klickt.
Übermittlung
Zum Kommunizieren müssen alle Funkgeräte in ihrer Gruppe auf den gleichen Kanal eingestellt werden.
Um sicherzustellen, dass die Frequenz nicht belegt ist, drücken Sie kurz die Funktionstufe 1 zum Aktivieren der Monitor-Funktion. Anschließlich drucken Sie die PTT-Taste.
Für maximale Verständlichkeit sprechen Sie in einem Abstand von etwa 4-10 cm in das Mikrofon.
Zum Empfangen lassen Sie die PTT-Taste los.
Während der Funkkommunikation kann nur ein Benutzer gleichzeitig sprechen. Daher ist es wichtig, nicht zu setzen, wenn Sie einen Funkspruch erhalten und verwenden Sie den Sendemodus möglichst sparsam, damit andere Benutzer die Sendefunktion auch nutzen können.
Der Sendemodus hat einen erheblichen Stromverbrauch und er solte des halb sparsam verwendet werden, um die Akkulebensdauer zu erhöhen.
Wenn Sie eine Station nicht erreichen und Sie keine Empfangsprobleme haben, konnte die Station CTCSS-Tonne oder DCS-Codes verwenden.
Monitor
Die Monitorfunktion deaktiviert (effnet) vorübergehend die Rauschspere, damit auch Signale empfangen werden konnen, die zu schwach sind, um die Rauschspere dauerhaft offen zu halten.
Um diese Funktion zu aktivieren, drucken Sie kurz die Funktionstaste 1.
Scan
Um die SCAN-Funktion zu aktivieren, halten Sie die Funktionstaste 2 ca. 4 Sek. gedrückt: Das Funkgerät scannlt alle Kanäle ausgehend vom verwendenten Kanal.
Wenn ein Signal gefunden wurde, stoppt der Suchlauf. Drucken Sie zum Fortsetzen des Suchlaufs erneut die PTT-Taste.
VOX-Funktion
Das G11 bietet über die VOx-Funktion eine Freisprechmoglichkeit: Sie mussen nur in Richtung des Mikrofons sprechen und die Kommunikation wird automatisch gestartet.
Die VOX-Empfindlichkeit kann über die Programmiersoftware auf 10 verschiedenen Stufen (0, 1, 2, 3 ... 9) eingestellt werden:
Bei Stufe 0 ist die VOX-Funktion ausgeschaltet, Stufe 1 ist die niedrigste und Stufe 9 ist die höchste VOX-Empfindlichkeitstufe.
Standardmäßig ist die VOX-Empfindlichkeit des G11 auf Stufe 5 eingestellt.
Um die VOX-Funktion zu aktivieren, halten Sie die Funktionstaste 1 für ca. 4 Sek. gedrück.
Squelch (Rauschspere)
Die Rauschspere unterrückt das Rauschen auf freiien Kanälen und erlaubt selbst den Empfang von schwachen Signalen.
Das G11 besitzt 10 verschiedene Stufen zur Rauschunterrückung, die mittels der Programmierssoftware eingestellt werden konnen: Bei Stufe 0 ist die Rauschspierre ausgeschaltet. Stufe 1 bis Stufe 9 bieten verschiedene Stufen der Rauschunterrückung. Je hörher die Stufe ist,esto stärker ist die Rauschunterrückung.
Standardmabig ist die Rauschspere des G11 auf Stufe 5 eingestellt.
Achten Sie darauf, dass Sie die Rauschspere nicht zu hoch einstellen, da Sie in dieser Fall möglicherweise schwachere Signale nicht empfangen konnen. Auf der anderen Seite kann ein zu niedriger Wert die Rauschunterprückung aktivieren, auch wenn keine Signale vorhanden sind.
Die Rauschspere muss immer eingestellt werden, wenn keine Signale vorhanden sind.
Roger Piepton (Ton für Übertragungsende)
Wenn die PTT-Taste losgelassen wird sendet das Funkgerät dem Geschapspartner ein Bestätigungs-Piepton, der anzeigt, dass die Übertragung beendet ist.
Tastatur-Piepton
Bei jedem Tastendruck ertont ein Piepton.
AKKU AUFLADEN
Das G11 ist mit einem 7,4 V Lithium-IONen-Akkupack ausgestattet. Verbinden Sie den Netzadapter mit einer Steckdose und verbinden den Netzadapter mit der Tschladestation.
Das vollständige Aufladen des Funkgerats dauer 4-5 Stunden.
Für eine maximale Lebensdauer des Akkus empfehlen wir, den Akku erst aufzuladen, wenn das G11 ausgeschalte und der Akku vollständig erschöpt ist.
I Bei der Verwendung von Ladegeraten, die nicht für diesen Funkgeräten vorgehen sind, kann das Gerät beschädigt werden oder Explosionen und Verletzungen verursacht werden.
Die Stromsparfungtion des Akkus reduziert den Verbrauch um ca. 50% . Die Stromsparfungtion wird automatisch aktiviert, wenn das Funkgerät länger als 7 Sekunden kein Signal empfängt. Die Stromsparfungtion kann nur über die Programmiersoftware eingestellt werden.
WARTUNG
Ihr G11 wurde entwickelt, um jegliche Gewährleistungsverpflichtungen zu erfüllen und damit Sie theses Produkt vie Jahre lang genießen konnen. Wie bei allen elektrischen Geräten, raten wir Ihnen, die nachstehenden Vorschläge zu befolgen:
Das Gerät nicht offen. Durch unsachgemäße Behandlung kann das Gerät beschäftigt werden und/oder führt zum Erlöschen der Garantieansprüche. Bei Verwendung eines geregelten Netzteils beachten Sie, dass die Ausgangs-. spannung zwischen 6V und 8V liegen muss, um Schäden zu vermeiden. Hohe Temperatoren können die Lebensdauer elektronischer Geräte verrin- germ und bestimmte Kunststoffe verformen oder schmelzen. Das Funkgerät nicht in staubigen oder schmutzigen Bereichen aufbewahren.
Lassen Sie das Funkerat nicht{nass werden. Regenwasser oder Feuchtingigkeit korrodrieren die elektronischen Schallkreise.
Wenn aus dem Funkgerät eigentarige Gerüche oder Rauch austreten, schalten Sieitte sofort die Stromversorgung aus und stecken Sie das Ladegerät oder den Akkupack vom Funkgerät ab.
Nicht ohne Anteine in den Sendemodus gehen.
GARANTIE
Die Garantie beschrankt nicht die (gesetzlichen) Rechte des Benutzters unter den anwendbaren nationalen Rechtsvorschriften für den Verkauf von Konsumgütern.
Während der Garantiezeit wird der Hersteller oder der autorisierte Kunden. Dienst in Übereinstimmung mit dieser Garantie, Mängel durch Reparatur be-seitigen oder das Produkt austauschen.
Diese beschrankte Garantie ist nur gefüglich und durchsetzbar in dem Land, in dem der Benutzer das Produkt erworben hat.
Garantiefrist
Die Garantiefrist beginnnt mit dem Zeitpunkt des ursprünglichen Kaufs des Produkts durch den ersten Endverbraucher. Das Produkt kann aus mehreren verschiedene
Teilen bestehen und diese Teile besitzen unterschiedliche Garantiefristen:
24 Monate fur das Gerat
6 Monate für die folgende Teile: Akkus, Ladegeräte, Headsets, Antennen.
Garantieleistung
Im Falle eines defekten Produkte senden Sie dieisesitte an einen autorisierten Kundendienst oder den Hersteller selbst. Zur Inanspruchnahme dieser Garantie müssen sie folgende Angaben an das autorisierte Service-Center schicken:
Das betroffene Produkt (oder Zubehor)
Den Originalkaufbeleg, der eindeutig den Namen und die Anschrift des Verkaufers sowie das Datum und Ort des Kaufs angibt.
These Garantie deckt folgenden nicht ab:
These Garantie deckt nicht ab:
Normale Abnutzung und Verschleib des Produkts.
Defekte durch unschagemei Handhabung (Defekte, die durch scharfe Gegenstände, durch Biegen, Stauchen oder Fallenlassen usw. verursacht wurden).
Defekte oder Schäden, die durch unsachgemäß Anwendung des Produktionsverursicht wurden, einschließlich der Benutzung entgegen den Anweisungen des Herstellers.
Mängel, die durch andere Faktoren/Handlungen außerhalb der zumtibaren Kontrolle des Herstellers verursucht wurden.
Die Garantie gilt nicht für Defekte oder Schäden am Produkt, die durch Missbrauch mit oder in Verbindung mit einem Produkt, zusätzlicher Software und/oder Dienstleistungen, die nicht durch den Hersteller ausgeführten wurden oder durch die Benutzung des Produkts für einen anderen Zweck, als zur bestimmungsgemäßen Verwendung des Produkts entstanden sind.
Die Garantie erlischt, wenn das Produkt durch jeder andere als das autorisierte Service-Center geölfnet, verändert oder repariert und es mit nicht zugelassenen Ersatzteile repariert wurde oder wenn die Seriennummer entmernt, abgekratzt, durchgestrichen, verändert wurde oder unlesbar ist.
Die Garantie erlischt, wenn das Produkt Nasse oder Feuchigkeit, extremer Hitze oder Umweltinflüssen oder Korrosion, Oxidation, verschütteten Nahrungsmittel oder Flüssigkeiten ausgesetzt oder von chemischen Erzeugnissen beeinfusst wurde.
TECHNISCHE DATEN
| Allgemein | |
| Frequenzbereich: 446,00625- 446,09375 MHz (PMR446) | |
| Betriebstemperatur -20°C bis +50°C | |
| Betriebsspannung: 7,4V | |
| Betriebsart Simplex | |
| Abmessungen 100mm×58mm×33mm (ohne Anteine) | |
| Gewicht 203g (einschließlich Akkupack) | |
| Antennenimpedanz 50Ω | |
| Tastverhältnis 5/5/90% | |
| Sender | |
| Frequenzstabilität ±2,5 PPM | |
| Ausgangsleistung: ≤500mW ERD | |
| Max. Frequenzhub ≤ 2,5 KHz | |
| Audio-Klirnfaktor ≤3% | |
| Nachbarkanalleistung < 60 dB | |
| Störsignal Innerhalb der europäischen rechtlichen Bestimmungen | |
| Belegte Bandbreite Innerhalb der europäischenrechtlichen Bestimmungen | |
| Empfänger | |
| RF-Empfindlichkeit <0,2UV@20 dB SINAD | |
| Audio-Klirnfaktor ≤3% | |
| Audio-Frequenzgang | 300Hz - 3 kHz |
| Nachbarkanalleistung Innerhalb der europäischenrechtlichen Bestimmungen | |
| Intermodulationsunterstützung | Innerhalb der europäischenrechtlichen Bestimmungen |
| Störantwort | Innerhalb der europäischenrechtlichen Bestimmungen |
| Blockieren | Innerhalb der europäischenrechtlichen Bestimmungen |
Hiermit erklart CTE International das thises G11 den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG entspricht.
STÖRUNGSBEHEBUNG
| Problem Mögliche Ursache Lösung | ||
| Das Funkgerät schaltet sich nicht ein. | Der Akku ist erschöft und/oder wurde nicht richtig installiert.. | Überprüfen, ob der Akku geladen ist und sie richlig installiert wurde. |
| Das Funkgerät schaltet sich aus, kurz nach dem es eingeschaltet wurde. | Erschöpftes Akkupack. Laden Sie das Akkupack. | |
| Das Akkupacklädt sich nicht auf. | Dase Akku-Ladegerät wurde nicht richlig angeschlüssen oder installiert. | Überprüfen Sie die Anschlüsse des Akku-Ladegeräts und die Installation des Akkupacks. |
| Das Funkgerät schaltet sich ein, kann aber keine Signale empfangen. | Der Standort des Funkgeräts ist zu sehr abgeschirmt. Wechseln Sie den Standort. | |
| Laufstärke ist zu gering eingestellt. Regeln Sie die Laufstärke. | ||
| Falscher CTCSS oder DCS. | Prüfen, ob der CTCSS-Ton oder DCS-Code mit dem des anderen Geräts Identlich ist, mit dem SieCOMMUNIZIEREN. | |
| Im Empfangsmodus ist ständig Rauschen vorhanden. | Die Monitorfungtion ist aktiviert. Deaktivieren Sie die Monitorfungtion. | |
| Es ist nicht möglich, mit anderen Stationen zu communizieren. | Falscher Funkanal gewählt. | Wahlen Sie den gleichen Funkkanal, der von den Stationen verwendet wird, mit denen SieCOMMUNIZIEREN. |
| Das Funkgerät ist in einem abgeschirnten Raum installiert oder zuweit von der Station entfern, mit der SieCOMMUNIZIERen möhen. | Wechseln Sie den Standort. | |
| Falscher CTCSS oder DCS. | Prüfen, ob der CTCSS-Ton oder DCS-Code dem anderen Gerät entspricht, mit dem SieCOMMUNIZIEREN. | |
| Der Empfang ist verstümmt und/oder gestört. | Das Signal ist sehr schwach. | Versuchen Sie vorübergehend die Rauschspere mittels der Monitorfungtion zu deaktivieren. |
| Der Funkabstand ist zu groß und/oder es sind Hindernisse auf dem Übertragungswegvorhanden. | Bewegen Sie sich erhöher zu der Station, mit der SieCOMMUNIZIERen oder wechseln Sie den Standort. | |
| Andere Stationen verwenden den gleichen Kanal. | Prüfen Sie mittels der Monitorfungtion den Funkverkehr auf dem Kanal und wahren Sie nötgigenfalls einen anderen Kanal. | |
| Das Funkgerät sich zu nahe an Geräten, die Störungen verursachen (Femseher, Computer usw.). | Vergrößen Sie den Abstand zwischen dem Funkerät und diesen Geräten. | |
| Senden ist nicht Immer möglich. | Der Kanal wird von einer großen Anzahl von Stationen verwendet oder die Übertragung wird von einem belegten Kanal blockiert. | Wahren Sie einen anderen Kanal. Wenden Sie sich an Funkanblieter, um die Blockade durch den belegten Kanal zu deaktivieren. |
| VOX{lasset das Funkgerät versehentlich die Übertragung aktivieren. | Die Empfindlichkeit und/oder die Umgebungsgeräusa scheid zu hoch. | Reduzieren Sie die VOX-Empfindlichkeit. |
| Die VOX-Funktion erfordert lautes Sprechen. | Die Empfindlichkeit ist zu gering. | Erhöhen Sie die Empfindlichkeit oder verwenden Sie ein optionales Mikrofon, wenn der Umgebungslärme nicht hoch ist. |
| Die Nutzungsdauer des Akkupacks ist zu gering. | Die Geschapszeit ist zu lang. | Verringern Sie die Sendezeit und/oder verwenden Sie eine geringere Energie. |
| Logische Störungen (es werden unlesbare Symbole angezeigt, Funktionen blockiert usw.). | Falsche Einstellung, die durch ein Problem mit der Stromversorgung verursacht wird. | Laden Sie das Akkupack. |
