G11V - Talkie-walkie MIDLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Talkie-walkie PMR446
Marque	Midland
Modèle	G11V
Dimensions (sans antenne)	100 x 58 x 33 mm
Poids (avec batterie)	203 g
Alimentation	Batterie rechargeable Li-ion 7,4 V / 1600 mAh
Temps de recharge	4 à 5 heures
Puissance de sortie	≤ 500 mW (ERP)
Fréquence	446,00625 - 446,09375 MHz (PMR446)
Portée maximale	Jusqu'à 12 km en espace dégagé
Fonctions principales	Annonce vocale, VOX, Balayage, Moniteur, Squelch réglable, Roger Beep, Beep touches, Économie d'énergie
Accessoires inclus	Clip ceinture, batterie Li-ion, chargeur de bureau, transformateur mural
Température de fonctionnement	-20°C à +50°C
Impédance d'antenne	50 Ω
Mode de fonctionnement	Simplex
Logiciel de programmation	Optionnel (permet de personnaliser les réglages)
Entretien	Ne pas ouvrir, stocker au sec, éviter poussière et humidité
Sécurité	Utiliser alimentation 6-8 V, ne pas transmettre sans antenne
Norme	Conforme à la directive 1999/5/CE

FOIRE AUX QUESTIONS - G11V MIDLAND

Comment allumer le talkie-walkie Midland G11V ?

Tournez le bouton d'allumage/volume dans le sens des aiguilles d'une montre jusqu'à entendre un clic. Un message vocal confirme la mise sous tension.

Comment régler le volume ?

Tournez le bouton d'allumage/volume dans le sens horaire pour augmenter le volume, et dans le sens antihoraire pour le diminuer.

Comment utiliser la fonction VOX (mains libres) ?

Maintenez la Touche de fonction 1 enfoncée pendant environ 4 secondes pour activer la fonction VOX. Parlez devant le microphone, la transmission s'active automatiquement. La sensibilité par défaut est au niveau 5.

Comment recharger la batterie du G11V ?

Placez la batterie ou l'appareil éteint dans le chargeur de bureau, puis branchez le transformateur mural fourni sur une prise secteur. La recharge complète prend 4 à 5 heures.

Que faire si la radio ne s'allume pas ?

Vérifiez que la batterie est correctement installée et complètement chargée. Si le problème persiste, la batterie peut être défectueuse.

Comment activer le balayage des canaux ?

Maintenez la Touche de fonction 2 enfoncée pendant environ 4 secondes. La radio balaie tous les canaux à partir du canal actif. Pour interrompre, appuyez sur la touche PTT.

Comment changer de canal ?

Tournez le dispositif de codage (bouton rotatif supérieur) pour sélectionner le canal souhaité. Une annonce vocale indique le numéro du canal.

Comment utiliser la fonction Moniteur ?

Appuyez brièvement sur la Touche de fonction 1 pour activer le Moniteur, qui désactive temporairement le silencieux afin d'écouter les signaux faibles.

Que signifient les voyants lumineux ?

Le voyant ROUGE indique une transmission en cours, le voyant VERT indique une réception.

Comment résoudre un problème de réception ?

Assurez-vous que vous êtes sur le même canal que votre correspondant. Si le signal est faible, activez la fonction Moniteur. Éloignez-vous des obstacles ou rapprochez-vous de l'autre personne.

MODE D'EMPLOI G11V MIDLAND

Logiciel de programmation (en option) 2

Equipement 2

Principales caractéristiques 3

Commandes principales et éléments de la radio 4

Marche/Arrêt et réglage du volume 6

Transmission 6

Moniteur 6

Balayage 7

VOX 7

Silencieux 7

Roger Beep (Tonalité de fin de transmission) 7

Beep touches 8

Résolution des problèmes 12

Merci d'avoir choisi Midland! Le G11V est un émetteur-récepteur portatif pouvant être utilisé librement dans presque tous les pays européens. Pour plus d'informations, veuillez consulter le tableau «Restrictions d'utilisation».

Midland G11V est un émetteur-récepteur PMR446 multitâche

Le G11V associe la technologie la plus récente en matière de communication radio avec une solide structure mécanique, c'est la solution idéale et efficace pour les professionnels ayant besoin de garder le contact avec leur équipe de travail (sur les sites de construction, dans les bâtiments, les salons, les foires commerciales ou les hôtels) ou bien pour les loisirs afin de garder le contact avec ses amis et sa famille.

Logiciel de programmation (en option)

Grâce au logiciel de programmation Midland spécialement conçu pour le G11V, il est possible d'augmenter les performances de votre radio ou bien de réduire sa fonctionnalité en désactivant certaines fonctions par défaut (CTCSS, TOT...).

Pour plus d'informations, veuillez consulter le manuel du logiciel de programmation.

Tous essais de modifier la fréquence ou la puissance de sortie de votre radio vont annuler l'homologation.

Équipement

1 émetteur-récepteur G11V 1 clip pour ceinture 1 transformateur mural 1 batterie rechargeable Li-ion de 1600 mAh 1 chargeur de bureau

Principales caractéristiques

Émetteur-récepteur PMR446 Puissance de sortie : 500 mW Espacement des canaux : 12,5 KHz Annonce vocale Fonction VOX intégrée (communication mains libres) Balayage Beep touche Roger Beep (tonalité de fin d'émission) Économies de batterie Moniteur Squelch

La portée maximale dépend des conditions du terrain et elle est obtenue dans un espace ouvert.

La portée maximale peut être limitée par les facteurs environnementaux comme les obstacles créés par les arbres, les batiments ou autres. A l'intérieur d'une voiture ou de constructions métalliques, la portée peut être réduite. Normalement la couverture en ville, avec des batiments ou autres obstacles est de 1 ou 2km environ. Dans un espace ouvert mais représentant des obstacles comme des arbres, des feuillages ou des maisons, la portée maximale est de 4 à 6km environ. Dans un espace ouvert, sans obstacles et à vue, comme par exemple à la montage, la couverture peut dépasser 12km.

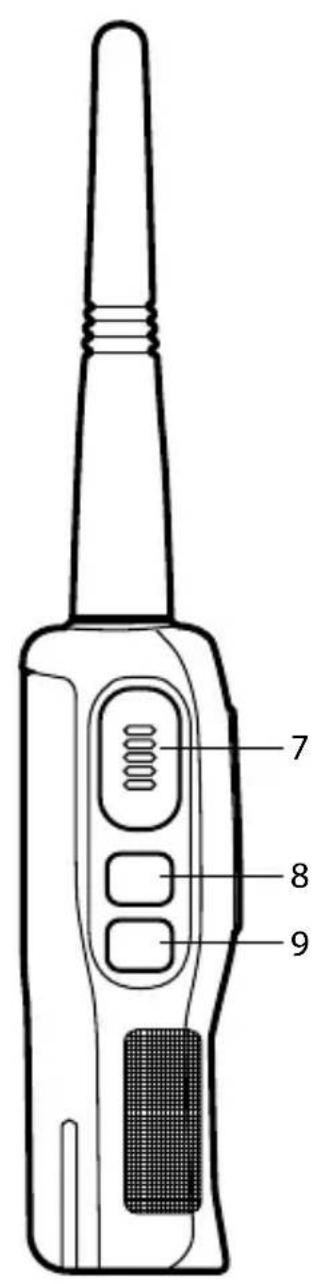

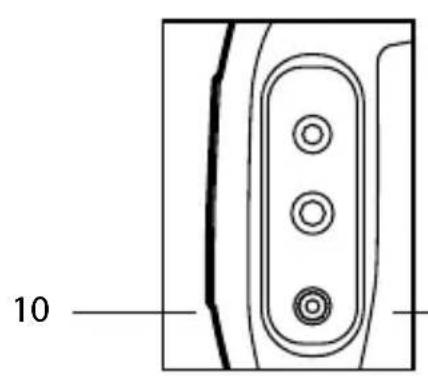

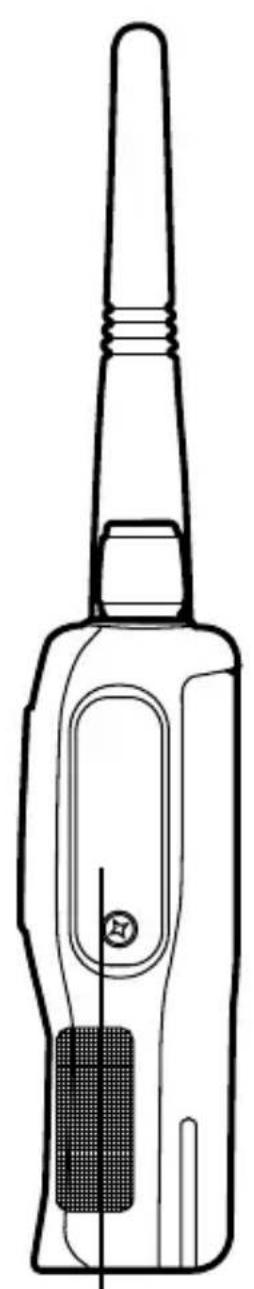

Commandes principales et éléments de la radio

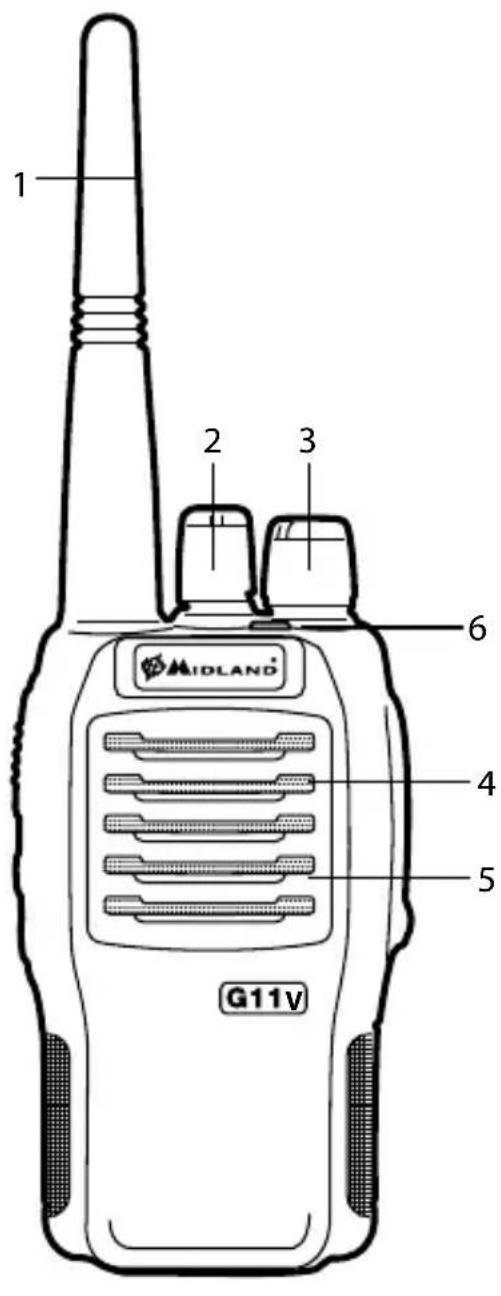

1. Antenne
2. Dispositif de codage : tourner dans le sens ou dans le sens contraire des aiguilles d'une montre pour sélectionner le canal souhaité. À la sélection du canal désiré, vous écouterez une annonce vocale en anglais qui vous indique le numéro du canal (ex. Channel 1, etc..).
3. Bouton d'allumage/de volume : tourner dans le sens des aiguilles d'une montre pour allumer l'appareil et augmenter le volume. Tourner dans le sens contraire des aiguilles d'une montre pour baisser le volume et éteindre l'appareil.
4. Haut-parleur
5. Microphone intégré
6. Voyant:

ROUGE: Transmission

VERT: Réception

1. PTT: appuyer sur ce bouton pour transmettre, le relâcher pour recevoir.
2. Touche de fonction 1: appuyer brièvement sur cette touche pour activer la fonction Moniteur; maintenir cette touche appuyée pendant près de 4 s pour activer la fonction VOX confirmer que la fonction souhaitée a été activée/désactivée.
3. Touche de fonction 2 : maintenir cette touche appuyée pendant près de 4 s pour activer la fonction Balayage vous confirmer que la fonction a été activée/désactivée.
4. Prise haut-parleur/micro externe : permet la connexion à des appareils externes comme les casques et les microphones.

Marche/arrêt et réglage du volume

Tourner le bouton d'illumination/du volume dans le sens des aiguilles d'une montre pour allumer la radio.

Tournier la commande dans le sens contraire des aiguilles d'une montre pour régler le volume à votre guise.

Tourner la commande dans le sens contraire des aiguilles d'une montre jusqu'à ce que vous entendiez un «click» mécanique, pour éteindre la radio.

Transmission

Pour communiquer, toutes les radios présentes dans votre groupe doivent être réglées sur le même canal.

Appuyer brièvement sur la Touche de fonction 1 pour activer la fonction Moniteur afin de vérifier que la fréquence n'est pas occupée, puis appuyer sur la touche PTT. Pour que le son soit bien net, tenir l'appareil à 4/10 cm environ.

Relâcher la touche PTT pour recevoir.

Un seul utilisateur peut parler durant les communications radio. Par conséquent, il est important de ne pas transmettre quand vous recevez une communication et d'utiliser le mode transmission avec parcimonie pour permettre aux autres utilisateurs d'utiliser la fonction.

La transmission consomme une grande quantité d'énergie, c'est pourquoi il faut l'utiliser avec parcimonie pour prolonger l'autonomie de la batterie.

Si vous ne réussissez pas à contacter une station mais que vous la recevez sans problèmes, il est probable que la station utilise des tonalités CTCSS ou des codes DCS.

Moniteur

La fonction Moniteur sert à exclure (ouvrir) temporairement le silencieux, afin d'écouter les signaux trop faibles pour maintenir le silencieux ouvert en permanence.

Appuyer brièvement sur la Touche de fonction 1 pour activer cette fonction.

Balayage

Maintenir enfoncée la Touche de fonction 2 pendant environ 4 s pour activer la fonction BALAYAGE : la radio effectuera le balayage de tous les canaux à partir du canal utilisé.

Si un signal est détecté, la radio suspend le balayage ; pour reprendre celui-ci, appuyer à nouveau sur la touche PTT.

Le G11V permet des conversations mains libres grâce à la fonction VOX : il suffit de parler vers le microphone et la communication sera automatiquement activée.

La sensibilité VOX peut être réglée sur 10 différents niveaux (0, 1, 2, 3...9) par l'intermédiaire du logiciel de programmation:

0 peut dire que la fonction VOX est coupée, 1 correspond à la sensibilité VOX la plus faible et 9 la plus haute.

Par défaut, la sensibilité VOX du G11V est réglée sur le niveau 5.

Pour activer la fonction VOX, maintenir appuyée pendant près de 4 s la Touche de fonction 1.

Silencieux

La fonction Silencieux supprime les bruits sur les canaux libres et permet de recevoir même les signaux faibles.

Le G11V possède 10 différents niveaux de silencieux pouvant être configurés par le logiciel de programmation : 0 veut dire que le silencieux est coupé ; du niveau 1 au niveau 9 vous disposerez de différents niveaux de réduction du bruit. Plus le niveau est haut, plus le silencieux est fort.

Par défaut, le niveau du silencieux du G11V est réglé sur 5.

Vérifiez que vous ne réglez pas un niveau de silencieux trop élevé car dans ce cas vous risquez de ne pas réussir à recevoir les signaux les plus faibles. D'autre part, une valeur trop faible du silencieux pourrait activer celui-ci même quand il n'y a aucun signal.

Le silencieux doit toujours être réglé quand aucun signal n'est présent.

Roger beep (tonalité de fin de transmission)

À chaque fin de transmission (PTT), le BASE CAMP émet un bip audio indiquant au correspondant qu'il peut émettre à son tour.

À chaque fois que vous appuyez sur une touche, vous entendez un beep.

Recharge de la batterie

Le G11V est équipé pour utiliser une batterie rechargeable Li-ion de 7,4 V qu'il est possible de recharger en branchant la prise du transformateur mural CA/CC sur le secteur et en introduisant la prise du transformateur mural dans la fiche du chargeur de bureau. Il faut 4 à 5 heures pour recharger complètement la batterie.

Pour une durée maximale de la batterie, nous recommandons de recharger la batterie quand le G11V est éteint et que la batterie est entièrement déchargée.

Si vous utilisez un chargeur de batterie autre que celui indiqué, il pourrait endommager votre appareil ou même provoquer des explosions et des blessures.

La fonction Economie d’énergie permet de réduire la consommation jusqu’à 50%. Si elle a été configurée, elle se déclenche automatiquement quand l’émetteur-récepteur ne reçoit pas de signal pendant plus de 7 secondes afin d’économiser la durée de la batterie. Les économies d’énergie ne peuvent être configurées qu’avec le logiciel de programmation.

Maintenance

Votre G11V a été conçu pour satisfaire toutes les obligations de la garantie et afin que vous puissiez l'utiliser pendant de nombreuses années. Comme pour tous les appareils électroniques, nous vous recommandons de suivre ces quelques conseils :

Ne pas tenter d'ouvrir l'appareil. Vous risquez d'abîmer l'appareil et/ou de prendre la garantie nulle. Utiliser une alimentation comprise entre 6 et 8V pour éviter d'endomager l'appareil. Les températures élevées peuvent raccourcir la durée de vie des appareils électroniques, et déformer ou faire fondre certains plastiques. Ne pas stocker la radio dans des endroits sales ou poussiéreux. Conserver la radio dans un endroit sec. La pluie ou l'humidité pro-

provoquent la corrosion des circuits électriques.

Si de la fumée ou une odeur particulière sort de la radio, l’éteindre immédiatement et retirer le chargeur ou la batterie de la radio. Ne pas transmettre sans antenne.

Généralités
Plage de fréquences 446.00625- 446.09375 MHz (PMR446)
Température de fonctionnement -20°+50°
Tension de fonctionnement 7,4 V
Mode de fonctionnement Simplex
Dimensions 100mm×58mm×33mm (sans antenne)
Poids 203 g (avec batterie)
Impédance de l'antenne 50 Ω
Facteur d'utilisation 5/5/90%
Emetteur
Stabilité de fréquence ±2,5 PPM
Puisance de sortie ≤500 mWERD
Déviation de fréquence max ≤2,5 KHz
Distorsion audio ≤3%
Puisance du canal voisin	< 60 dB
Rayonnement non essentiel	Dans le respect des normes européenennes en vigeur
Largeur de bande occupée	Dans le respect des normes européennes en vigeur
Récepteur
Sensibilité RF	< 0.2UV à 20 dB SINAD
Distorsion audio ≤3%
Réponse audio	300 Hz ÷ 3 KHz
Sélectivité du canal voisin Dans le respect des normes européenennes en vigeur
Rejet d'intermodulation	Dans le respect des normes européennes en vigeur
Réponse parasite	Dans le respect des normes européennes en vigeur
Blocage	Dans le respect des normes européennes en vigeur

Par la présente, CTE International déclare que cet appareil G11V est conforme aux exigences essentielles et aux autres dispositions de la Directive 1999/5/CE.

ATTENTION: L'alimentation en connexion directe avec courant alternatif / courant continu doit être utilisée pour déconnecter l'émetteur-récepteur du réseau; le chargeur de bureau doit être positionné à proximité de l'appareil et facilement accessible.

Résolution des problèmes

Problème Cause possible Solution
La radio ne s'allume pas	La batterie est déchargée et/ou elle n'a pas été installée correctement.	Vérifier que la batterie est chargée et qu'elle a été installée correctement.
La radio se coupe tout de suite après avoir été allumée	Batterie déchargée. Recharger la batterie.
La batterie ne se recharge pas	Le chargeur de la batterie n'est pas branché ou il n'est pas installé correc-tement.	Vérifier les branchements du chargeur de la batterie ainsi que l'installation des batteries.
	Il y a trop de parasites sur le site d'installation.	Se déplacer dans un autre lieu.
	Le volume est trop bas Régler le volume.
La radio s'allume mais elle ne recoit pas les signaux	CTCSS ou DCS incorrect	Contrôler que la tonalité CTCSS ou le code DCS correspond à celui réglé par les personnes avec lesquelles vous communiquez.
Il y a toujours du bruit en mode réception	La fonction Moniteur est activée.	Déactiver la fonction Moniteur.
	Un canal radio incorrect a été sélectionné.	Sélectionner le même canal radio que les personnes avec lesquelles vous communiquez utilisent.
Il est impossible de com-muniquer avec les autres personnes.	La radio est installée dans un endroit avec trop de parasites ou trop loin de la personne avec laquelle vous communiquez	Se déplacer dans un autre lieu.
	CTCSS ou DCS incorrect	Contrôler que la tonalité CTCSS ou le code DCS correspond à celui réglé par les personnes avec lesquelles vous communiquez.
	Le signal est très faible.	Essayer temporairement de désactiver le silencieux en utilisant la fonction Moniteur.
La réception est partielle et/ou avec des interférences	La distance de transmis-sion est excessive et/ou il y a des obstacles sur le parcours de transmission	Se rapprocher de la personne avec laquelle on communique ou changer d'endroit.
	Les autres personnes utilisent le même canal	Contrôler le traffic sur le canal radio en utilisant la fonction Moniteur, puis sé-lectionner un autre canal si cela s'avère nécessaire.
	La radio a été placée trop près d'un équipement pro-voquant des interférences (televisions, ordinateurs, etc.)	Augmenter la distance entre la radio et l'équipèment.
La transmission n'est pas toujours possible.	Le canal est utilisé par un nombre excessif de pe-sonnes ou la transmission a été bloquée du fait que le canal est occupé.	Sélectionner un autre canal. Demander au four-nisseur du réseau radio de désactiver le blocage provoqué par le canal occupe.
VOX porte la radio à activer accidentellement la transmission	La sensibilité et/ou le bruit environnemental est trop élevé.	Réduire la sensibilité du VOX.
La fonction VOX nécessite que l'on parle fort.	La sensibilité est trop BASse.	Si le bruit environnemental est trop fort, augmen-ter la sensibilité ou utiliser un microphone en option.
L'autonomie de la batterie est limitée	Le temps de commission est trop élevé.	Essayer de réduire le temps de transmission et/ou d'utiliser une basse puissance.
Problèmes liés à la logique (les symboles affichés sont illisibles, les fonctions sont bloquées, etc.)	Configuration incorrecte provoquée par un problème d'alimentation.	Recharger la batterie
