MANUALE UTENTE G11V MIDLAND

Software di programmazione (opzionale) 2

Dotazione 3

Caratteristiche principali 3

Descrizione delle parti della radio 4

Funzioni 6

Accensione/spegnimento e regolazione del volume 6

Trasmettere 6

Monitor 6

Scan 6

Vox 7

Squelch 7

Roger Beep (Tonalità di conferma fine conversazione) 7

Beep Tastiera 7

Ricarica pacco battery 8

Precauzioni 8

Specifiche tecniche 9

Risoluzione problemi 10

Grazie per aver scelto i prodotti Midland!

G11V è un ricetrasmettitore che può essere utilizzato nella licenza, in quasi tutte Europa. Per ulteriori informazioni, consultate la tabella "Restrizioni all'uso".

Come previsto da dl 259 del 01/08/2003 e ulteriori aggiornamenti e danota 101C del PNF, gli apparati PMR446 sono soggetti ad una dichiarazione di possesso e ad un contributo annuo. Per ottenere la modulistica e le modalità di ottenimento dell'autorizzazione generale contattate l'Ispettorato Territoriale nel vosto capoluogo di regione o visitate il site web del Ministero delle Comunicazioni.

L'utilizzo dell'apparato è consentito solamente dopo aver inviato la pratica all'Ispettorato Territoriale. Raccomandiamo di conservare una copia di tale pratica.

G11V è un ricetrasmettitore PMR446 con molteplici funzionalità.

L'apparato MIDLAND G11V, grazie all'utilizzo delle technologie più avanzate nel Campo della radiocomunicazione ed alla sua robusta struttura meccanica è decidamente la soluzione più fidabile ed ideale per la gestione professionale di team di lavoro, per la comunicazione con più persone all'interno di cantieri, di edifici, nelle manifestazioni sportive, spettacoli, fiere ed alberghi o emancipamente è la soluzione ideale per il tempo libero (escursioni in montagna,in bicycletta, in moto, ecc).

Software di programmazione (opzionale)

Grazie al software di programmazione, appositamente progettato per le unità G11V, è possibile potenziare le performance della vostra radio o ridurre al minimo le funzionalità disattivando alcune funzioni predefinite (CTCSS, TOT...).

Per maggiori informazioni, consultate il manuale di istruzione del software.

Ogni tentativo diambiare la frequenza o la potenza dell'apparato ne invalida l'omologazione.

Dotazione

1 ricetrasmettitore G11V
1clipcintura
1adattatore da muro
1 pacco batteria ricaricabile Li-ion da 1600mAh
1 caricatore da tavolo

Caratteristiche principali

Ricetrasmettitore PMR446
Potenza d'uscita: 500mW
Passo di canalizzazione: 12.5KHz
Annuncio vocale
Funzione VOX (transmissione a mani libere)
Scansione canali
Beep tasti funzione
RogerBeep
Risparmiobatteria
Monitor
Squelch

COPERTURA/PORTATA

Le prestazioni dei ricetrasmettitori dipendono delle condizioni ambientali ed atmosalferiche. Fattori ambientali quali alture, edifici, alberi, foglia-me possono diminuire la copertura.

Le prestazioni ottimali si ottengono in campo aperto nelle la portata si potrà ridurre, per esempio all'interno di un'automobile o di un edificio. Tipicamente la copertura in città, in presenza di edifici è di 1-2 Km. In campo aperto, ma con presenza di alberi, case, fogliame, la copertura è di 4-6 Km.

In campo aperto, a vista e senza nessun tipo d'interferenza, come per esempio in montagna, la copertura può essereanche superiore ai 12Km

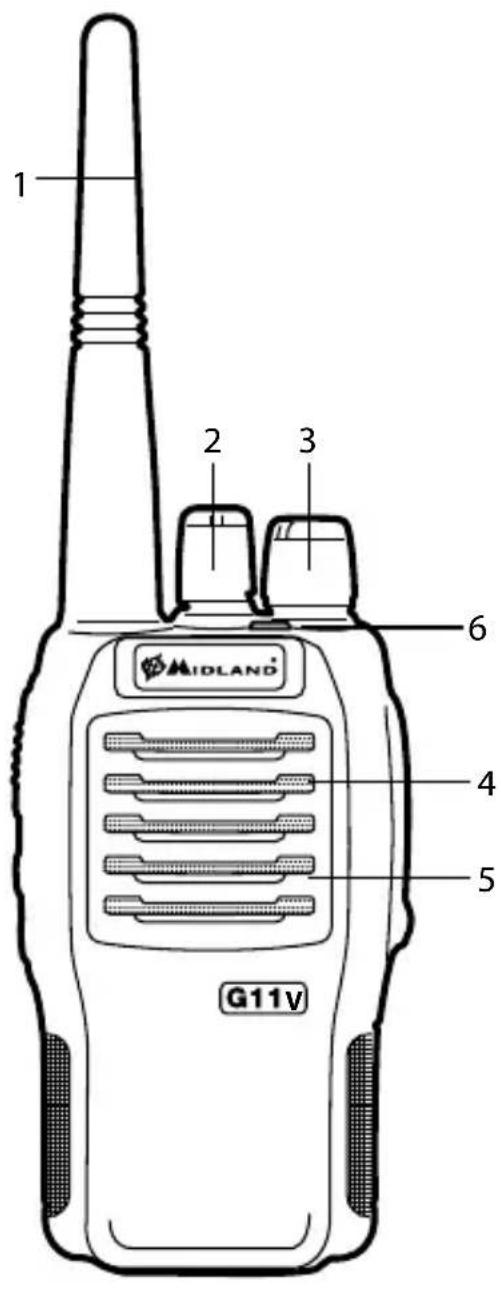

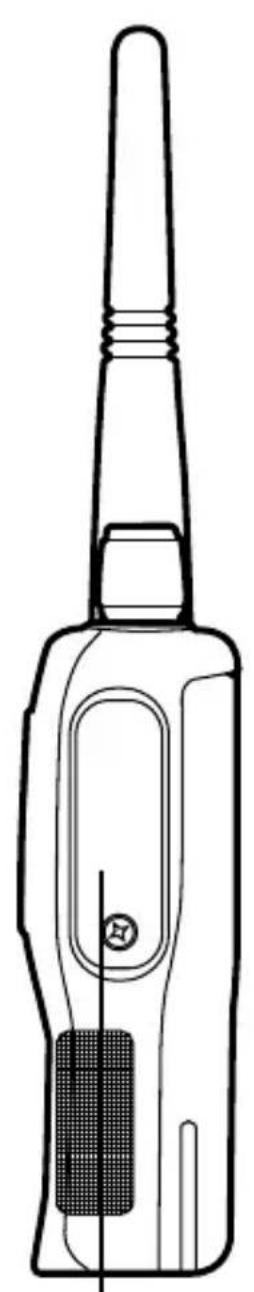

Descrizione delle parti della radio

1. Antenna
2. Encoder: ruotare in senso orario e antiorario per selezionare il canale desiderato. Alla selezione del canale desiderato verrà emesso l'annuncio vocale in inglse che indica il numero canale (es. channel 1, ecc).
3. Manopola accensione/spegnimento/volume (PWR/VOL): Girare in senso orario per accendere l'apparato e incrementare il volume, perché in senso antiorario per spegnere l'apparato e diminuire il volume.
4. Altoparlante
5. Microfono
6. Indicatore le

rosso: trasmissione

verde: ricezione

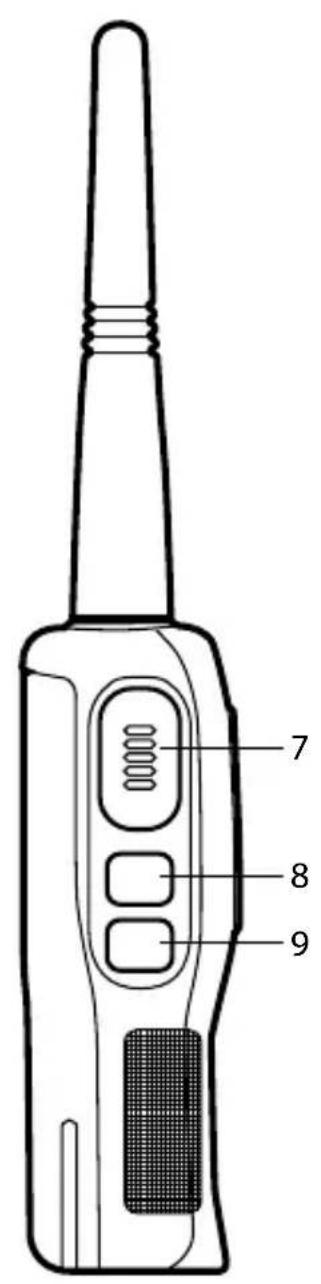

1. PTT: premere quello tastingo per trasmettere, rilasciatelo per ricevere.
2. Tasto funzione 1: premere brevamente il tasting per attivare la Funzione Monitor; tener premuto il tasting per circa 4 secondi per attivare la funzione VOX. A agli operazione la radio émetterà un segnale acustico per confirmare che la funzione desiderata è stata attivata o disattivata.
3. Tasto funzione 2: tener premuto il tasting per circa 4 secondi per attivare la funzione Scan. A agli operazione la radio émetterà un segnale acustico per confermare che la funzione desiderata è stata attivata o disattivata.

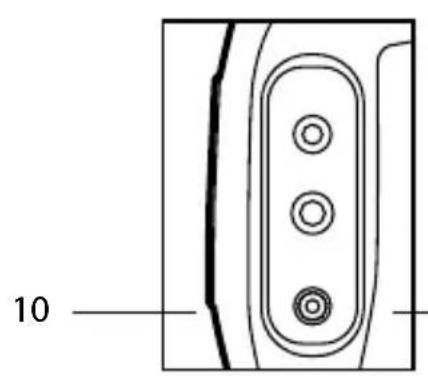

4. Presa microfono/altoparlante: per collegare il microfono o l'altoparlante. Quando non si utilizza esta presa, copritela con il gommino apposto per evitare che vi entri l'acqua.

Funzioni

Accensione/spegnimento e regolazione del volume

Ruotare la manopola PWR/VOL in senso orario per l'accensione della radio. Dopo aver acceso l'apparato ruotate la manopola PWR/VOL in senso orario/antiorario per regolare il volume a piacimento.

Per spegnere la radio, ruotare Completely la manopola PWR/VOL in senso antiorario bajo a sentire "click".

Trasmettere

Per comunicare con altre radio, è necessario che tutte siano sintonizzate sullo stesso canale.

Premere brevamente il tastingo Funzione 1 per controllareattraverso la funzione Monitor che la frequenza non sia occupata e premete il tastingo PTT.

Parlare con un tono di爱你 normale nel microfono, ad una distanza di 4/10 cm.

Per ricevere, rilasciare il pulsante PTT.

Nelle comunicazioni radio hanno parlare un solo utente alla volta. Per quello non trasmettete quando state ricevendo una comunità (la contraparte non può sentirvi) e rimanete in trasmissione il meno possibile per dar modo agli altri di poter intervenire.

La trasmissione è la fase che assorbé maggiore energia. Per questo cercate di ridurne al minimo i tempi per prolungare l'autonomia operativa.

Se non riuscite a mettervi in contatto con una stazioneanche se la state ricevendo bene, è possibile che quest'ultimautilizzii i toni CTCSS o i codici DCS.

Monitor

La funzione Monitor consente di escludere temporaneamente lo squelch automatico per ricevere eventuali segnali extremamente deboli che altrimenti non sarebbero ricevuti.

Premere brevamente il tastinge Funzione 1 per avviare la funzione.

Scan

Per effettuare lo Scan dei canali tener premuto per circa 4 secondi il tasto Funzione 2: l'apparato inizia la scansione di tutti i canali partendo dal canale in uso.

In presenza di un segnale su un canale (quindi di una conversazione), la scansione si interromperà sul canale occupato, fino a quando non viene premuto nuovamente il tasto PTT.

Vox

Questa funzione permette di attivare la comunicazione senza premere il tasto PTT. E' sufficiente parlare e la comunicazione viene attivata! G11V ha 10 livelli di Vox (0,1,2,3...9) selezionabili tramite software di programmazione. Il livello 0 disabilita la funzione, il livello 1 ha la sensibilità VOX più Bassa e il livello 9 quella più alta. Il VOX impostato di default sulla radio è ad un livello di sensibilità intermediio (5).

Per attivare la funzione VOX, tener premuto per circa 4 secondi il tasting Funzione 1.

Squelch

Lo Squelch eliminata i rumori di fondo del canale in uso e permette di ricevere segnali di intensità molto bassi.

G11V ha 10 (0~9) livelli di Squelch disponibili: il livello 0 mantiene lo Squelch aperto in modo permanente, i livelli da 1 a 9 hanno sensibilità di Squelch decrescente (dal più sensibile al meno sensibile). Lo Squelch è impostato di default sul livello intermediio (5); è possibile impostare un altre livello di Squelchtramite software di programmazione.

Fate attenzione a non impostare un livello di Squelch troppo alto: potreste non ricevere i segnali deboli. Di contro, con un livello di Squelch troppo basso, lo Squelch potrebbe apriri since in assenza di segnali.

La regolazione dello Squelch va eseguita tassativamente in assenza di segnali ricevuti.

Roger Beep (Tonalità di conferma fine conversazione)

Al rilascio del tasting PTT, quando alla fine di agli trasmissione, viene emessa una tonalità, che indica al vostro interlocutore che può iniziare a parlare.

Beep Tastiera

Questa funzione, se attiva, genera un beep audio agli volte che si preme un tasting.

Ricarica pacco battery

Il vosto G11V ha in dotazione un pacco batteria ricaricabile del tipo LI-ion da 7.4V, che cui essere essere ricaricato ponendo l'apparecchio nella vaschetta di ricarica collegata al caricatore da muro AC/DC in dotazione.

Sono necessarie 4-5 ore per una carica completa. Ricordiamo e raccommandiamo che per un rendimento migliorare, la carica va effettuata con il loro G11V spento e quando il pacco batteria è completamente scarico.

! L'utilizzo di un caricabatterie non originale cui al dostro appearecchio o causare esplosioni e lesioni personali.

La funzione di RISPARMIO AUTOMATICO DI ENERGIA consente di ridurre i consumi fino al 50% . Se la radio non riceve alcun segnale per più di 7 secondi va in modalità "Power save", che riduce al massimo le funzionalità della radio, economizzandone la batteria. Questa funzione può essere impostata solamentetramite software.

Precauzioni

Il vosto ricetrasmettitore è stato progettato per darvi anni di prestazioni sicure ed affidabili.

Come per tutte le apparecchiature elettriche, esistono alcune precauzioni alle quali consigliamo di attenervi.

Non cercate di après la radio; potreste danneggiarla e invalidareosi la garanzia.
Fate attenzione ad utilizzato un'alimentazione compresa tra i 6V e 8V.
Non esponete l'apparato ad excessive temperature e non lasciatelo in ambienti polverosi
Non bagnate l'apparato. L'umidità può corrodere i circuiti elettrici
Se dalla radio esce fumo, spegnetela immediatamente e rimuovete la batteria.
Non trasmetteteswana antenna.

Specifiche tecniche

Generali
Frequenza 446.00625- 446.09375 MHz (PMR446)
Temperatura operativa -20°+50°
Tensione d'alimentazione 7.4V
Modo operativo Simplex
Dimensioni 98mm×58mm×30mm (Antenna esclusa)
Peso 209g (Batteria inclusa)
Impedenza Antenna 50Ω
Ciclo di utilizzo 5/5/90%
Trasmettitore
Stabilità di frequenza ±2.5PPM
Potenza d'uscita ≤500mWERD
Deviazione massima frequenza ≤2,5KHz
Distorsione Audio ≤3%
Potenza canale adiacente < 60 dB
Emissione spurie	Nel rispetto delle normative europee
Larghezza di banda occupata	Nel rispetto delle normative europee
Ricevitore
Sensibilità RF	<0.2UV@20 dB SINAD
Distorsione audio	≤3%
Risposta audio	300Hz ÷ 3KHz
Selettività canale adiacente	Nel rispetto delle normative europee
Reiezione intermodulazione	Nel rispetto delle normative europee
Emissione spurie	Nel rispetto delle normative europee
Bloccaggio	Nel rispetto delle normative europee

CTE International dichiara che il prodotto MIDLAND G11V è conforme ai requisiti essenziali e alle disposizioni della Direttiva del Consiglio 1999/CE.

ATTENZIONE: L'adattatore di alimentazione è il dispositorio di disconnectione dell'apparato; la base di carica della corrente deve restare vicino all'apparato e lavoramente accessibile.

Risoluzione problemi

Problema Possibile causa Soluzione
La radio non si accende	Pacco batteria scarico e/o non installato correttamente	Verificate che il pacco batteria sia carico e installato correttamente
La radio si spegne subito dopo l'accensione	Pacco batteria scarico Caricate il pacco batteria
Il pacco batteria non si ricarica	Caricabatteria non connesso correttamente o pacco batteria non installato correttamente	Verificate la connessione del caricatore e l'installazione delle batterie
La radio si accende, ma non riceve segnali	Radio collocata in un punto troppo schermato	Spostatevi in un luogo più aperto
	Livello del volume troppo basso	Regolate il livello del volume
	Errato CTCSS o DCS	Verificate che il CTCSS o DCS sia lo stesso impostato dai vostri corrispondenti
In ricezione si sente un fruscio costante	Funzione Monitor attiva Disinserite il Monitor
Non riuscite a mettervi in contatto con la controparte	Errata selezione del canale radio	Selezionate lo stesso canale radio della controparte
	Radio collocata in un punto schermato o distante rispetto la controparte	Spostatevi in un luogo più favorevole
	Errato CTCSS o DCS	Verificate che il CTCSS o DCS sia lo stesso impostato dai vostri corrispondenti
	Segnale estremamente debole	Provate a disattivare temporaneamente lo Squelch
La ricezione è spezzettata e/o disturbata	Correspondente troppo lontano e/o ricetrasettimore scchemato da ostacoli in direzione del corrispondente.	Avvicinatevi alla controparte e spostatevi in un luogo più favorevole
	Altri utenti stanno utilizzato lo stesso canale radio	Verificate il traffico radio sul canale utilizzato tramite la funizione Monitor ed eventualmente cambiate canale
	Radio collocata troppo vicina ad apparati interferenti (teilevisori, computer ecc.).	Allontanate la radio dagli appearecchi interferenti.
Alcune volte non è possibile trasmettere	Canale troppo affollato e blocco della trasmissione con canale occupato	Cambiate canale/ Chiedete al gestore della rete radio di disattivare il blocco della trasmissione con canale occupato
Il VOX fa trasmettere accidentamente la radio	Sensibilità effecssiva e/o rumore ambientaleccessivo	Riducete la sensibilità del VOX
E' necessario parlare a volume alto per trasmettere con il VOX	Sensibilità troppo bassa	Se il rumore ambientale non è elevato aumento la sensibilità, oppure utilizzate un accessorio microfonico opzionale
La durata del pacco Batteria è scarsa	Uso eccessivo della trasmissione	Cercate di ridurre i tempi di trasmissione e/o di utilizzato la Bassa potenza
Malfunzionamenti della logica (simpoli incongruenti sul display, blocco funzioni ecc.)	Impostazione errata indotta da quale disturbo nell'alimentazione	Ricaricare il pacco batteria

Prodotto o importato da:

CTE INTERNATIONAL s.r.l.

Via. R.Sevardi 7-42124 Reggio Emilia Italia

www.cte.it - www.midlandradio.eu

L'uso di quello prodotto più essere soggetto a restrizioni nazionali (per l'uso in Italia in modalità PMR446, è richiesta un'autorizzazione di possesso (come da D.L. 259 del 01/08/03 art. 99 comma 3; All. 25 art. 36). Prima dell'uso leggere attendamente le istruzioni. Se il prodotto contiene batterie: non gettare nel fuoco, non disperse nell'ambiente dopo l'uso, usare gli apposti contentitori per la raccolta.
