Caractéristiques techniques	Compatible avec les systèmes de maison intelligente, permet le contrôle à distance via application mobile.
Utilisation	Installation facile dans les systèmes électriques existants, idéal pour la gestion de l'éclairage et des appareils.
Maintenance et réparation	Vérifier régulièrement les connexions électriques, remplacer les fusibles si nécessaire.
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges.
Informations générales	Produit de la marque Niko, reconnu pour sa fiabilité et sa qualité dans le domaine de la maison intelligente.

FOIRE AUX QUESTIONS - 55020100 Niko

Comment connecter le Niko 55020100 à mon réseau Wi-Fi ?

Pour connecter le Niko 55020100 à votre réseau Wi-Fi, ouvrez l'application Niko Home Control, sélectionnez 'Ajouter un appareil', puis suivez les instructions à l'écran pour entrer les informations de votre réseau Wi-Fi.

Que faire si mon Niko 55020100 ne répond pas ?

Si votre Niko 55020100 ne répond pas, essayez de le redémarrer en le débranchant de la source d'alimentation pendant 10 secondes, puis rebranchez-le. Vérifiez également votre connexion Wi-Fi.

Comment mettre à jour le firmware du Niko 55020100 ?

Pour mettre à jour le firmware, ouvrez l'application Niko Home Control, allez dans les paramètres de l'appareil et sélectionnez 'Mettre à jour le firmware'. Suivez les instructions pour installer la mise à jour.

Puis-je contrôler le Niko 55020100 avec des assistants vocaux ?

Oui, le Niko 55020100 est compatible avec des assistants vocaux comme Amazon Alexa et Google Assistant. Assurez-vous de lier votre compte Niko à l'assistant vocal de votre choix.

Comment réinitialiser le Niko 55020100 aux paramètres d'usine ?

Pour réinitialiser votre Niko 55020100, maintenez enfoncé le bouton de réinitialisation situé sur l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Le Niko 55020100 est-il compatible avec d'autres appareils de maison intelligente ?

Oui, le Niko 55020100 est conçu pour fonctionner avec une variété d'appareils de maison intelligente, mais assurez-vous de vérifier la compatibilité spécifique dans l'application Niko Home Control.

Comment résoudre les problèmes de connexion de mon Niko 55020100 ?

Vérifiez que votre routeur fonctionne correctement et que le Niko 55020100 est à portée du réseau. Essayez de redémarrer votre routeur et vérifiez les paramètres de votre réseau dans l'application.

Puis-je créer des scénarios d'automatisation avec le Niko 55020100 ?

Oui, vous pouvez créer des scénarios d'automatisation en utilisant l'application Niko Home Control pour définir des horaires ou des conditions spécifiques pour vos appareils.

MODE D'EMPLOI 55020100 Niko

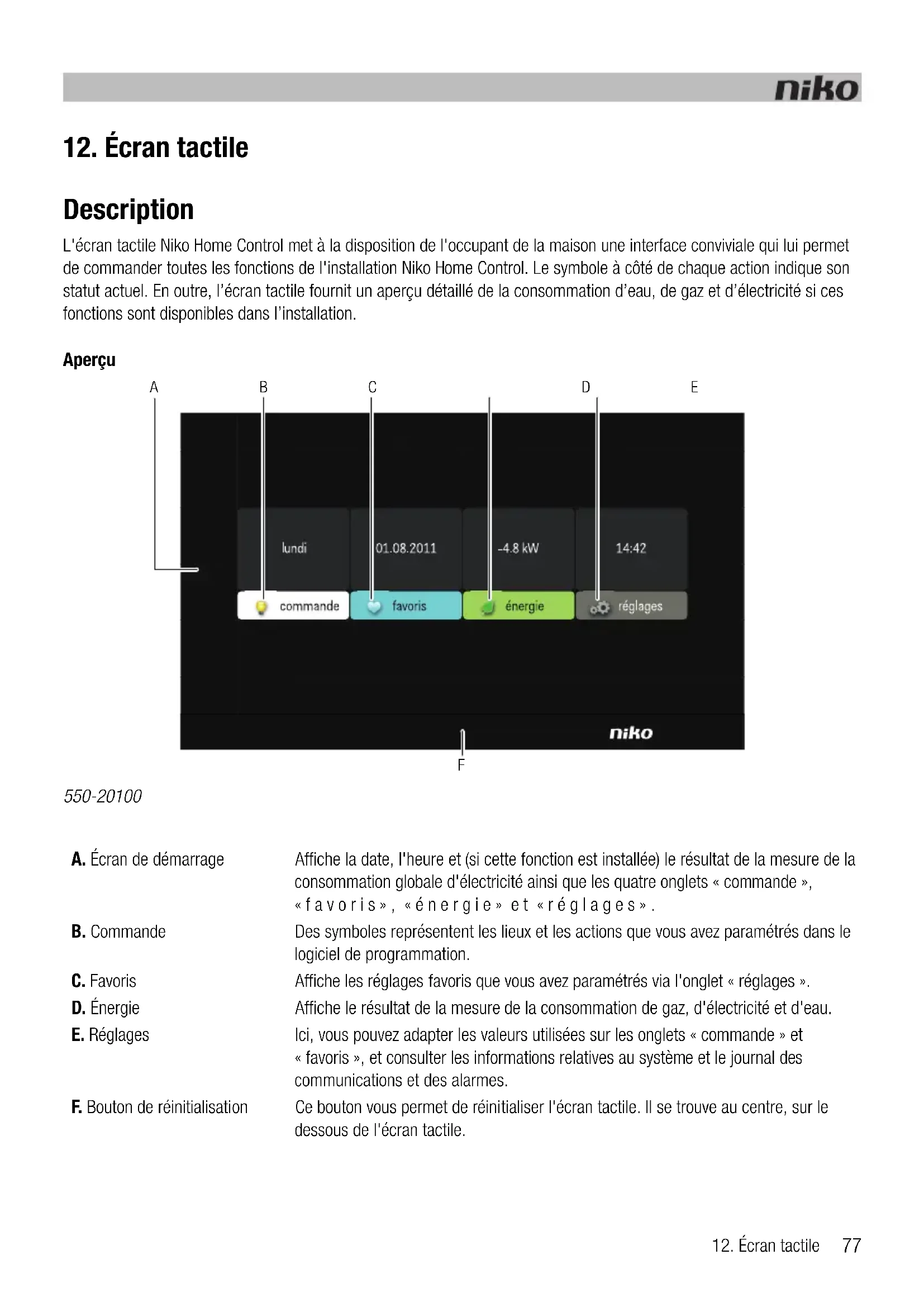

L'écran tactile Niko Home Control met à la disposition de l'occupant de la maison une interface conviviale qui lui permet de commander toutes les fonctions de l'installation Niko Home Control. Le symbole à côté de chaque action indique son statut actuel. En outre, l'écran tactile fournit un aperçu détaillé de la consommation d'eau, de gaz et d'électricité si ces fonctions sont disponibles dans l'installation.

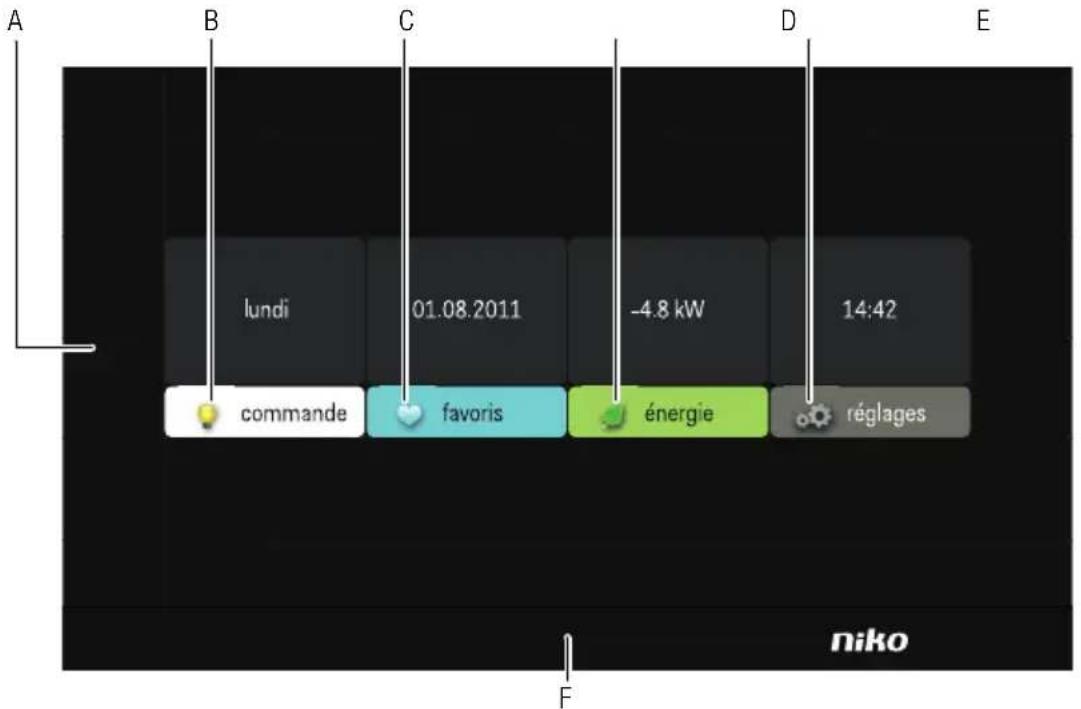

Aperçu

A B C D E lundi 01.08.2011 -4.8 kW 14:42 commande favoris énergie réglages niko F

550-20100

A. Écran de démarrage
Affiche la date, l'heure et (si cette fonction est installée) le résultat de la mesure de la consommation globale d'électricité ainsi que les quatre onglets « commande », « favoris », « énergie » et « réglages ».
B. Commande
Des symboles représentent les lieux et les actions que vous avez paramétrés dans le logiciel de programmation.
C. Favoris
Affiche les réglages favoris que vous avez paramétrés via l'onglet « réglages ».
D. Énergie
Affiche le résultat de la mesure de la consommation de gaz, d'électricité et d'eau.
E. Réglages
Ici, vous pouvez adapter les valeurs utilisées sur les onglets « commande » et « favoris », et consulter les informations relatives au système et le journal des communications et des alarmes.
F. Bouton de réinitialisation
Ce bouton vous permet de réinitialiser l'écran tactile. Il se trouve au centre, sur le dessous de l'écran tactile.

Fonctionnement

Grâce aux symboles qui apparaissent à l'écran tactile, l'occupant de la maison peut commander les fonctions que vous avez attribuées lors de la programmation de l'installation. Il peut aussi consulter des informations sur sa consommation d'eau, de gaz et d'électricité.

Commande de l'écran tactile

1 Touchez l'écran tactile. L'écran de démarrage apparaît.

Si vous ne touchez pas l'écran tactile pendant 30 secondes, il se met en veille afin d'économiser l'énergie.

2 Touchez l'onglet « commande », « favoris », « énergie » ou « réglages » pour le sélectionner.

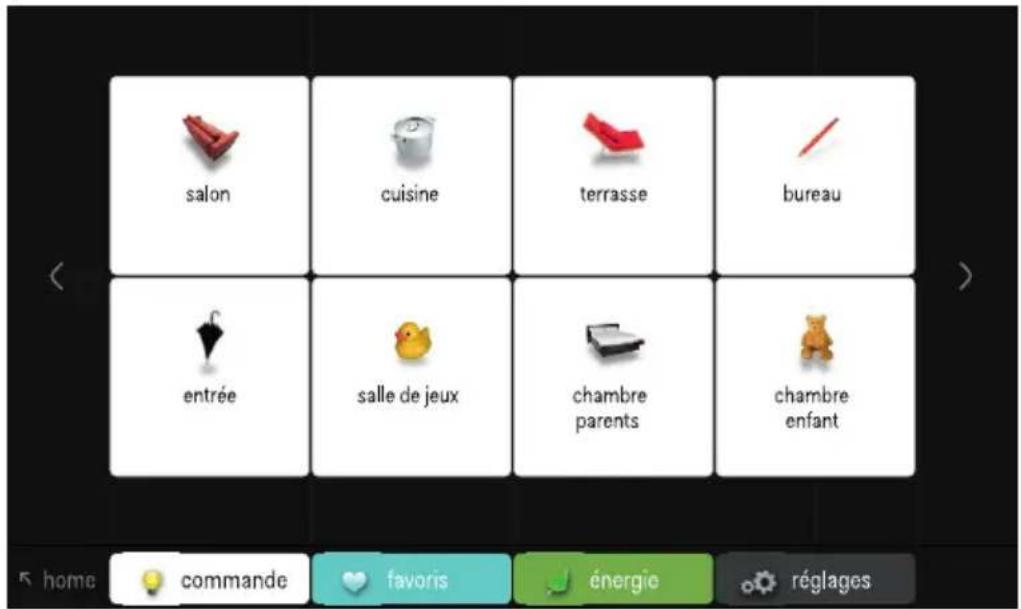

Utilisation de l'onglet « commande »

1 Touchez l'onglet « commande ».

salon cuisine terrasse bureau entrée salle de jeux chambre parents chambre enfant

2 Sélectionnez le lieu de votre choix.

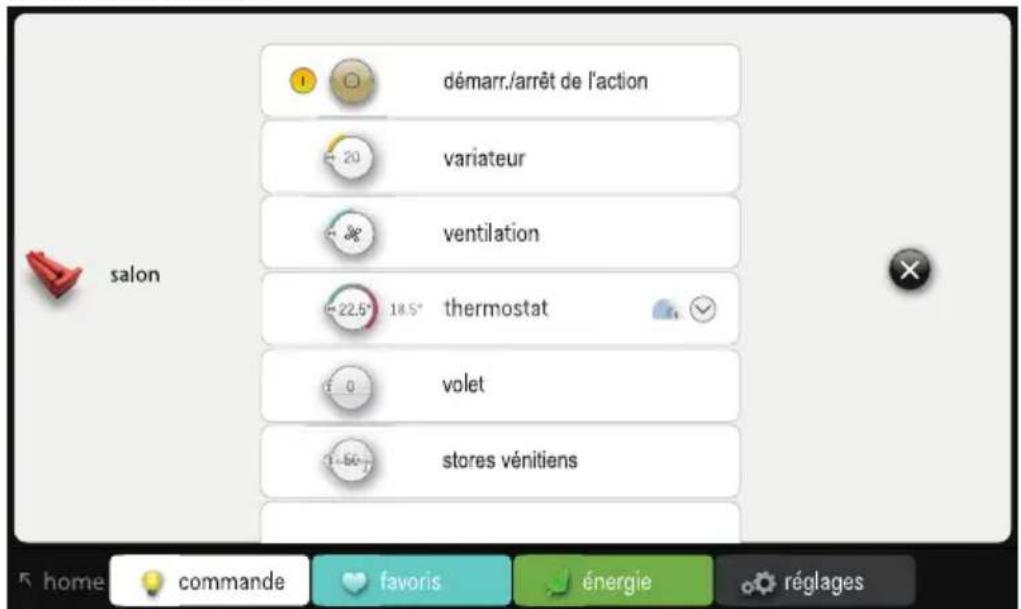

démarr./arrêt de l'action 20 variateur 3% ventilation 22,5° 18,5° thermostat volet stores vénitiens

3 Sélectionnez la fonction que vous souhaitez activer ou désactiver.

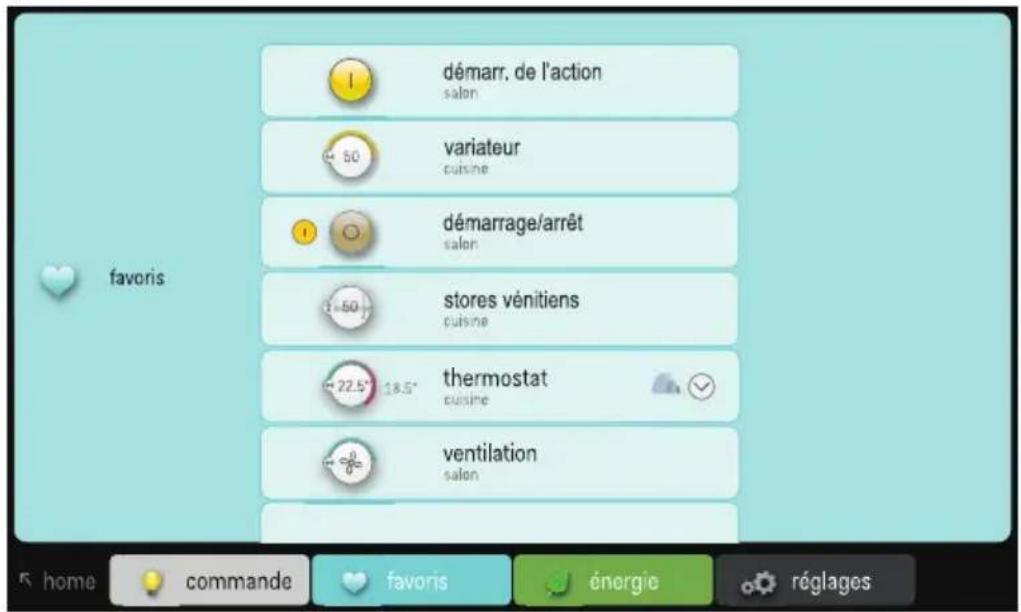

Utilisation de l'onglet « favoris »

Avant de pouvoir utiliser les favoris, vous devez les paramétrer via l'onglet « réglages ».

1 Touchez l'onglet « favoris ».

démarr, de l'action salon 50 variateur cuisine démarrage/arrêt salon 1-50 stores vénitiens cuisine 22.5" 18.5" thermostat cuisine ventilation salon favoris home commande favoris énergie réglages

2 Sélectionnez la fonction que vous souhaitez commander.

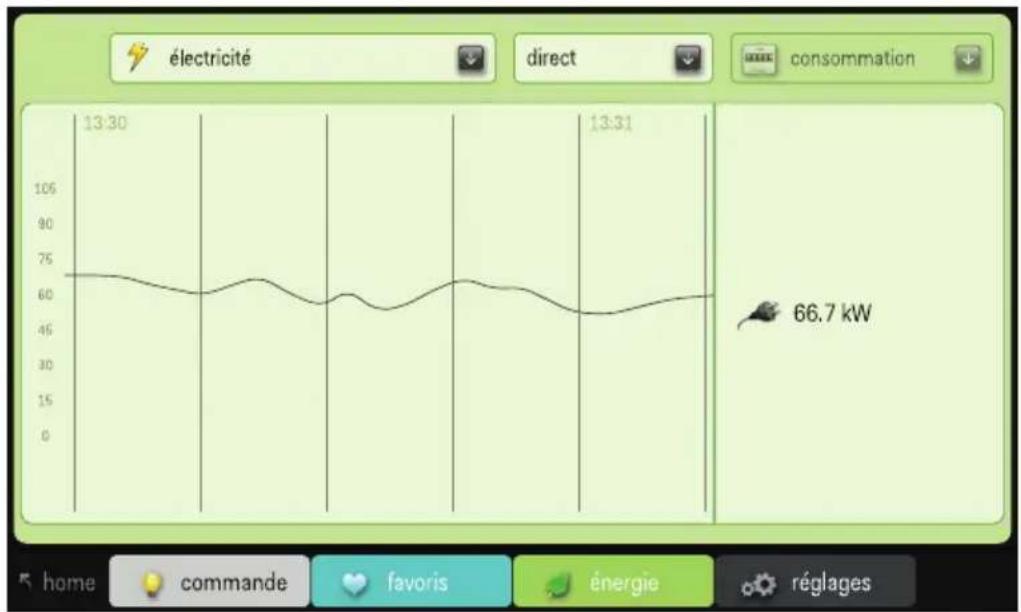

Utilisation de l'onglet « énergie »

• Pour pouvoir afficher la consommation de gaz, d'eau et d'électricité, l'installation doit être équipée d'une interface IP (cf. Interface IP à la page 74) et d'un module de mesure de l'électricité (cf. Modules de mesure de l'électricité à la page 58) ou d'un compteur d'impulsions (cf. Compteur d'impulsions à la page 70).
• Si vous utilisez uniquement un compteur d'impulsions, vous ne pouvez pas consulter la consommation de gaz, d'eau ou d'électricité en temps réel.

1 Touchez l'onglet « énergie ».

2 Sélectionnez la mesure que vous souhaitez consulter : électricité, gaz ou eau.
3 Sélectionnez une période : temps réel, jour, semaine, mois ou année.
4 Sélectionnez l'affichage pour la période choisie : consommation ou coût.

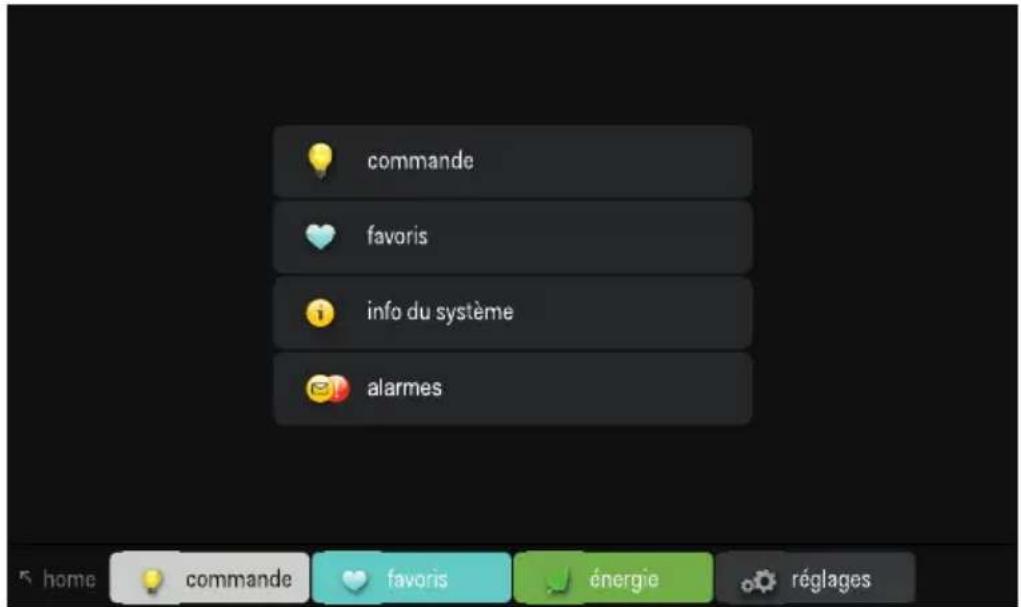

Utilisation de l'onglet « réglages »

1 Touchez l'onglet « réglages ».

commande favoris info du système alarmes

2 Exécutez une des actions suivantes :

• Sélectionnez « commande » pour modifier les symboles correspondant aux différents lieux.
• Sélectionnez « favoris » pour ajouter ou supprimer des actions de la liste des favoris.
• Sélectionnez « info du système » pour consulter les informations relatives au système.
• Sélectionnez « alarmes » pour consulter le journal des communications et des alarmes.

Installation

• L'installation Niko Home Control doit disposer d'une interface IP (cf. Interface IP à la page 74) afin de permettre la communication avec l'écran tactile. Vous pouvez connecter l'écran tactile à l'interface IP soit directement, soit via le réseau domestique. Vous devez toutefois le placer sur le même réseau que l'interface IP.
• Utilisez un câble à paire torsadée (UTP, FTP ou STP). Tant l'écran tactile que l'interface IP sont munis d'un connecteur RJ45. Par conséquent, vous devez monter les fiches RJ45 sur le câble afin de les connecter à l'interface IP d'un côté et à l'écran tactile de l'autre côté.
• L'écran tactile peut être alimenté par Power over Ethernet (PoE) sur le même câble à paire torsadée. Utilisez alors l'alimentation PoE Niko (550-00501). Vous pouvez aussi utiliser un câble d'alimentation distinct que vous connectez à une alimentation 24 Vdc distincte dans l'armoire. Dans ce cas, vous avez besoin du câble à paire torsadée et d'un câble d'alimentation 24 V (SVV, JYSTY, TPVF ou UTP).

Schémas de raccordement


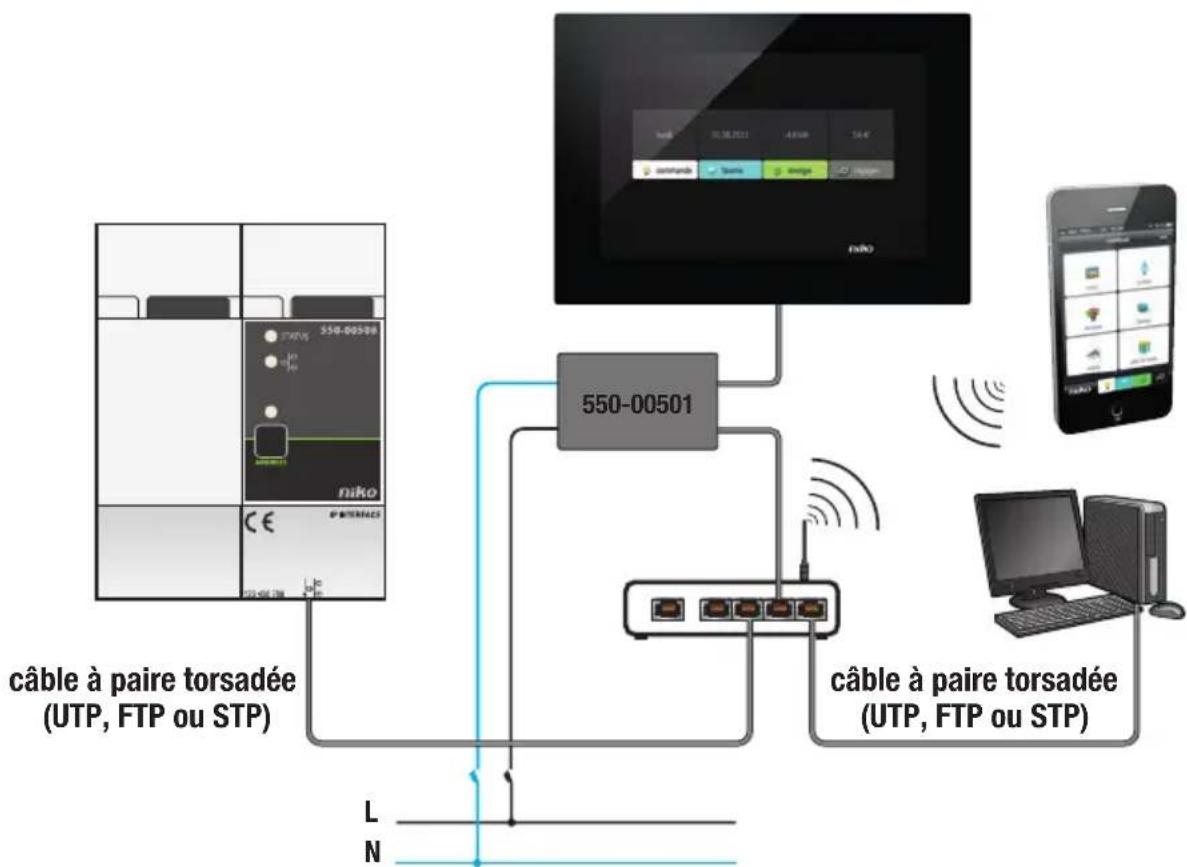

Avec alimentation Power over Ethernet (PoE)

24 Vdc câble à paire torsadée (UTP, FTP ou STP) câble à paire torsadée (UTP, FTP ou STP)

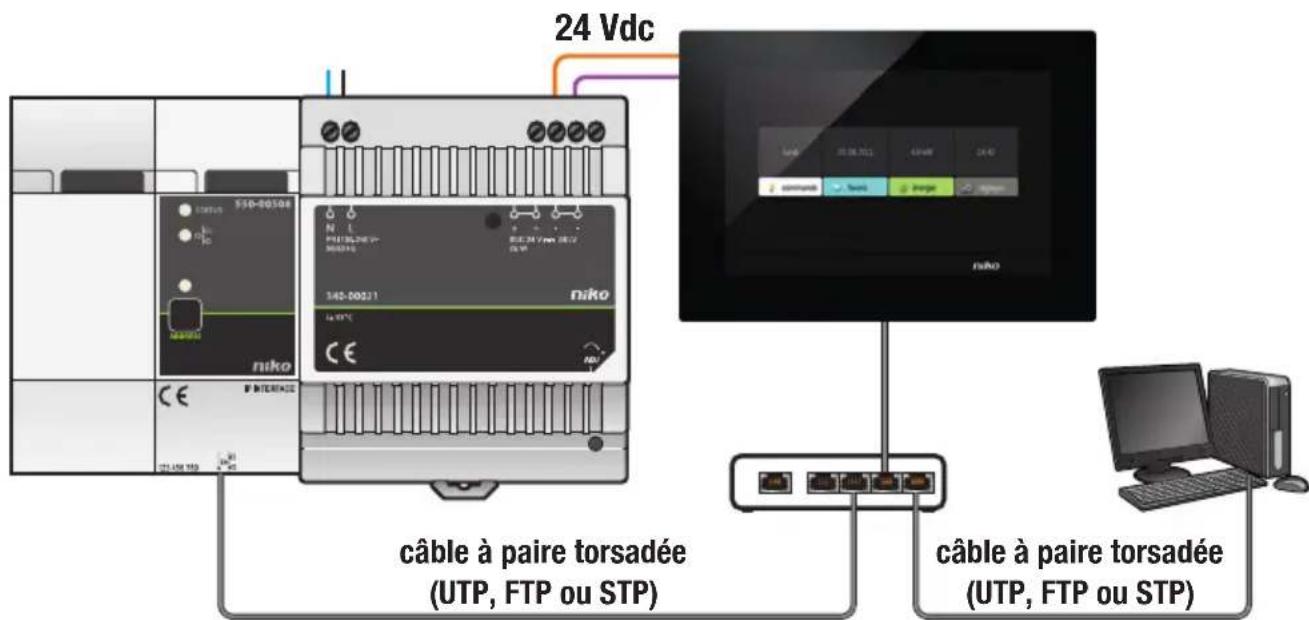

Avec alimentation 24 V

Tenez compte des dimensions de l'étrier de montage et de l'écran tactile indiquées sur les schémas suivants afin de déterminer l'endroit du mur où l'écran tactile doit être installé.

Horizontalement, le centre de la boîte d'encastrement doit se trouver à une distance d'au moins 130 mm par rapport aux murs, portes, etc.

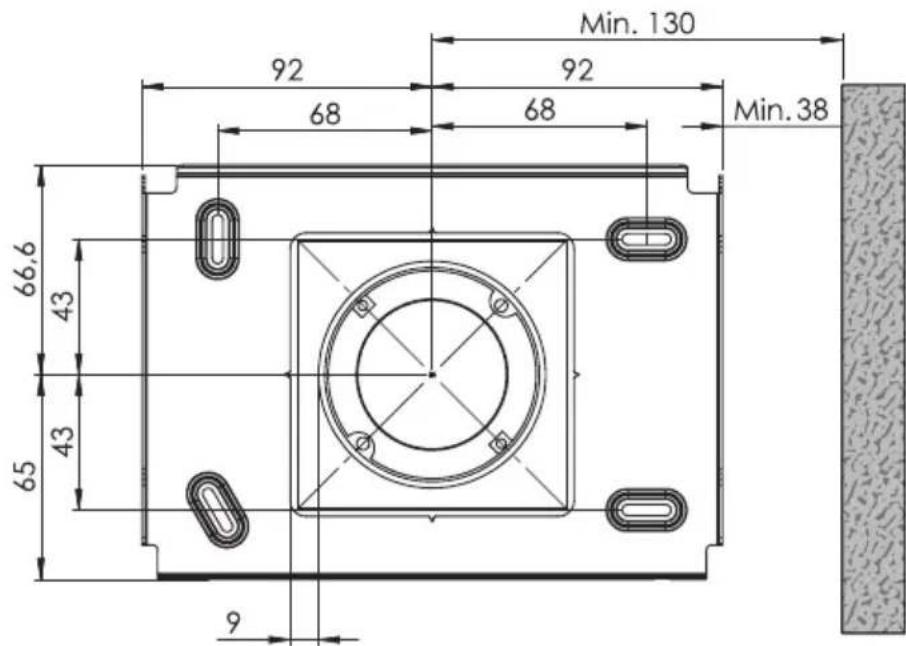

Min. 130 92 92 68 68 Min. 38 66,6 43 43 65 9

Dimensions de l'étrier de montage

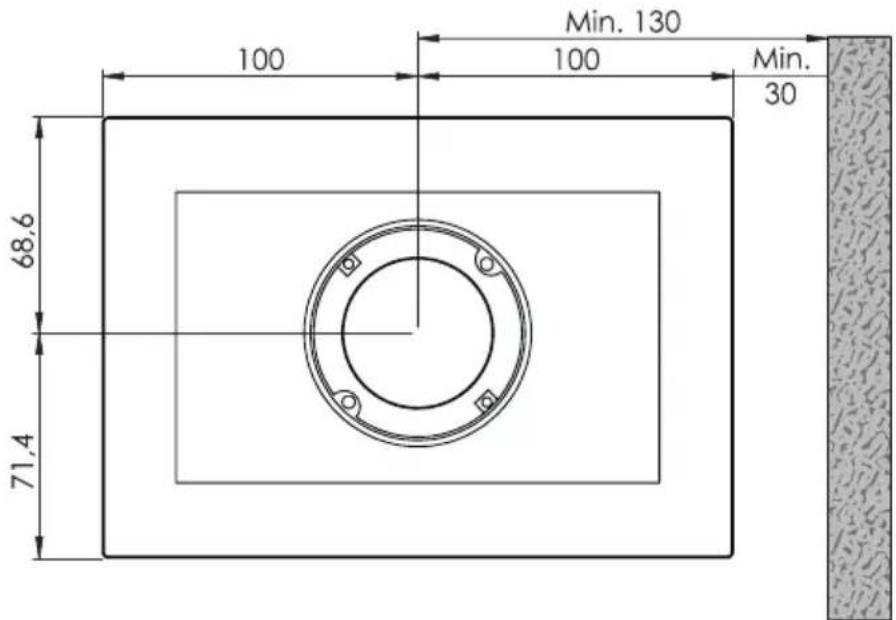

100 68.6 71.4 100 Min. 130 Min. 30

Dimensions de l'écran tactile

- Installez l'écran tactile :

• à hauteur des yeux afin de garantir une visibilité optimale.
• à l'abri de la lumière directe du soleil.

• à distance d'une cheminée, d'un radiateur ou d'une autre source de chaleur.
  • dans une pièce qui n'est pas humide.

• L'écran tactile n'est pas conçu pour être encastré. Montez-le sur le mur, sur une boîte d'encastrement standard d'au moins 40 mm de profondeur.

• Par installation, jusqu'à dix écrans tactiles, applications pour smartphone ou applications pour PC sont autorisés.

Percez des trous de 40 mm de profondeur à l'aide d'une perceuse (mèche de 6 mm de diamètre) afin d'installer les chevilles. Dans le bois, les chevilles ne sont pas nécessaires et un trou de 3 mm de diamètre et 20 mm de profondeur suffit.

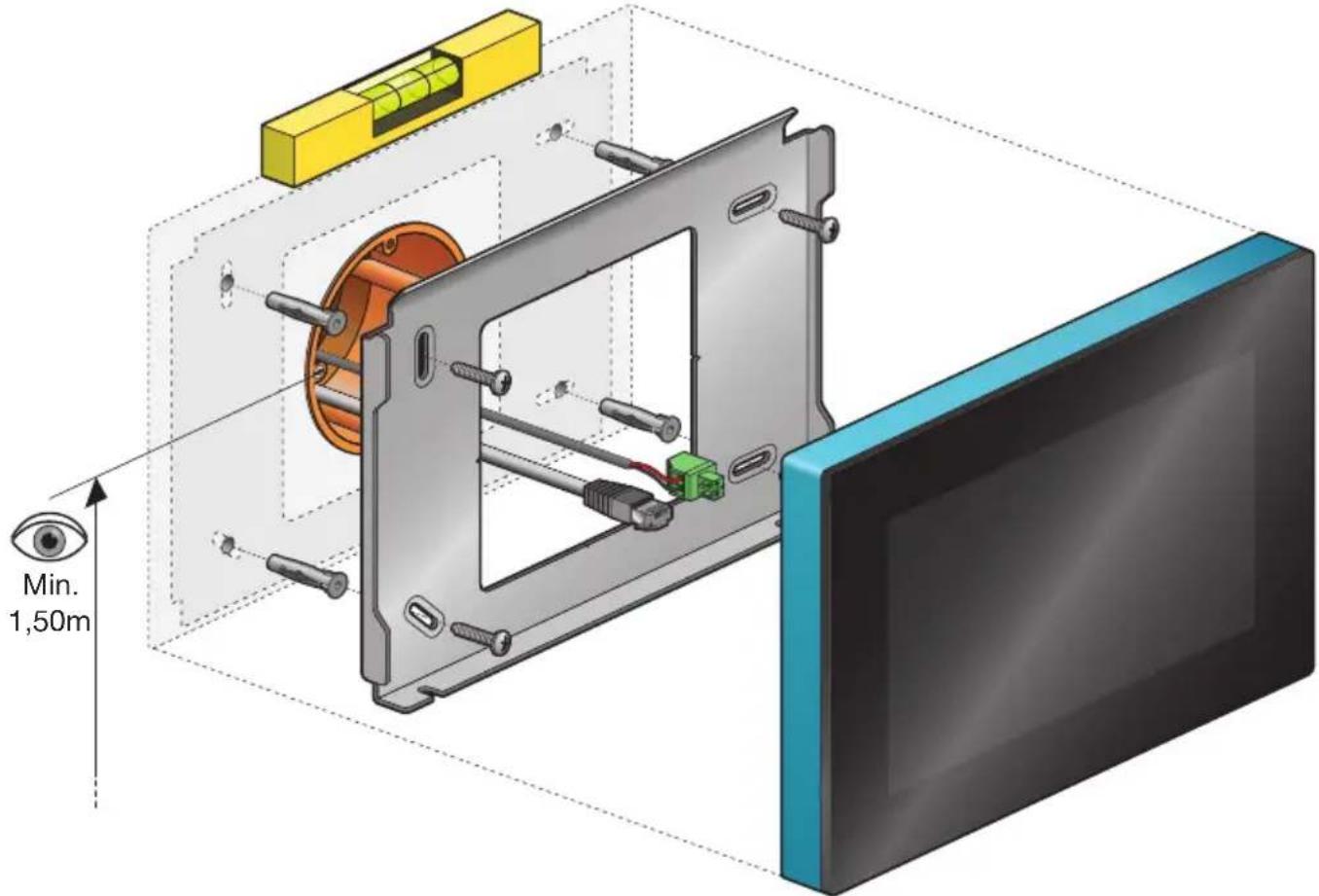

Pour installer l'écran tactile :

1 Vissez la plaque de montage au mur. Utilisez les quatre chevilles et vis fournies.

• Centrez la plaque de montage par rapport à la boîte d'encastrement.
• Mettez la plaque de montage de niveau.
• Les inégalités du mur peuvent être de 2 mm au maximum.

2 Raccordez le connecteur à vis vert fourni au câble d'alimentation 24 V, en veillant à respecter la polarité indiquée au dos de l'écran tactile.

• Si vous utilisez une alimentation PoE, vous n'avez pas besoin d'un câble d'alimentation 24 V distinct.
• Utilisez uniquement l'alimentation PoE Niko du type IEEE802.3af. Cette alimentation fournit la tension d'alimentation sur les paires libres.
• Le connecteur à vis vert fourni (alimentation 24 V) convient pour un câble d'une section maximale de 1,5 mm².

3 Fixez une fiche RJ45 sur le câble à paire torsadée (UTP, FTP ou STP), en respectant le code couleur RJ45 habituel.

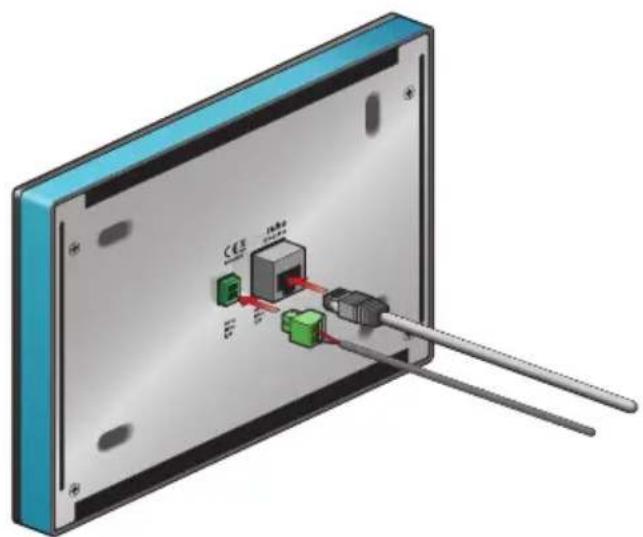

4 Connectez la prise RJ45 et, le cas échéant, le câble d'alimentation 24 V à l'écran tactile.

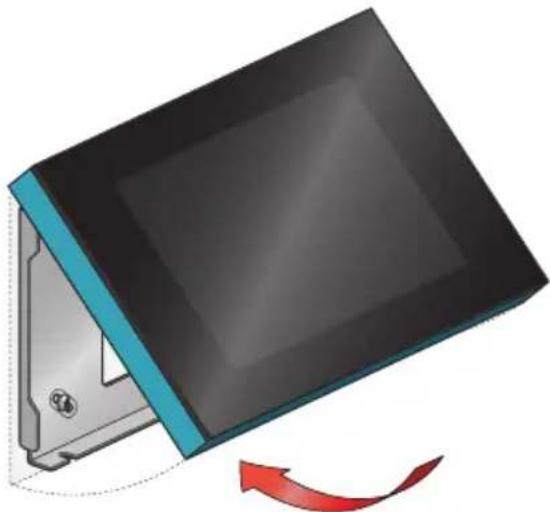

5 Accrochez l'écran tactile à la plaque de montage et, d'un mouvement souple, poussez-le contre le mur.

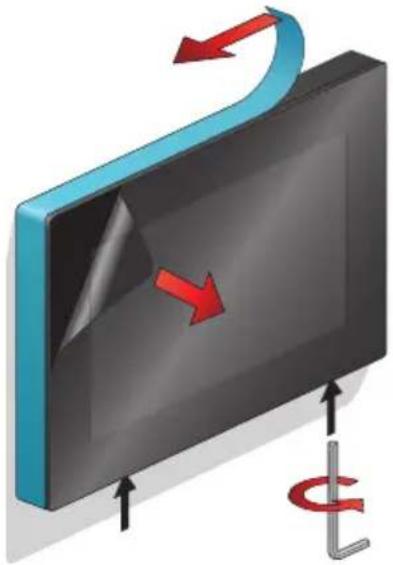

6 Fixez l'écran tactile à l'aide de la clé Allen fournie et ôtez le film de protection.

Programmation de l'écran tactile

• Ajoutez l'écran tactile au début du projet.
• Vous pouvez afficher jusqu'à 256 actions, réparties dans 100 lieux.
• Vous ne pouvez pas programmer de manière différente plusieurs écrans tactiles de la même installation.

Si vous ajoutez l'écran tactile au projet de l'installation dans le logiciel de programmation, toutes les actions créées y seront liées automatiquement.

Vous pouvez créer des lieux et y lier des actions dans le logiciel de programmation. Vous disposez ainsi d'une meilleure vue d'ensemble de la maison. Si vous ne liez pas une action à un lieu, le logiciel la liera à un lieu virtuel. Lorsque toutes les actions sont liées, cliquez sur le symbole de l'écran tactile pour ouvrir la liste d'ensemble. Vous pouvez y supprimer les actions que vous ne voulez pas voir apparaître à l'écran tactile.

Entretien de l'écran tactile

Pour nettoyer l'écran tactile, utilisez un chiffon doux sec ou légèrement humide. N'utilisez pas de détergents ni de produits de nettoyage.

Résolution des problèmes

Problème Cause possible Solution
Rien n'apparaît à l'écran.	Erreur de communication	Assurez-vous que la communication en réseau est possible entre l'écran tactile et l'interface IP.
Vous ne parvenez pas à commander l'installation.		Réinitialisez l'écran tactile.Appuyez sur le bouton de réinitialisation à l'aide d'un trombone déplié. Vous ne devez pas démonter l'écran tactile.

Données techniques

• tension d'alimentation : 24 Vdc (± 10%) (SVV, JYSTY, TPVF, UTP, etc.) ou Power over Ethernet (PoE) (UTP, STP, FTP) (48 V)
  • consommation électrique : 300 mA (24 Vdc) ou 150 mA (PoE 48 Vdc)
  • température ambiante :

- pendant le fonctionnement : -5 - 40°C

• stockage et transport : -10 - 65°C

• vitesse de la connexion Ethernet : 10 - 100 Mbit/s
• conforme à EN60950-1 + A11
- marquage CE
• dimensions : 140 x 200 x 22 mm (H x L x P)
- taille de l'écran : 7"
• résolution de l'écran : 800 x 480
- poids : 934 g (sans chevilles ni vis)
