Marque	LG
Modèle	R105 (LG 360 CAM)
Type de produit	Appareil photo sphérique (caméra 360°)
Dimensions	40 mm x 97 mm x 25 mm
Poids	76,7 g
Alimentation	Batterie Li-Ion 1200 mAh, recharge via USB-C (130 min)
Résolution photo max	5660 x 2830 (16 Mégapixels)
Résolution vidéo max	2560 x 1280 (QHD) à 30 fps
Objectif	Double objectif Fisheye 13 M, 206° x 2
Formats d'image	JPEG (photo), MP4 (vidéo H.264 + AAC 5.1)
Modes de prise de vue	360° et 180°
Micros	3 microphones (son surround 5.1)
Connectivité	Wi-Fi 802.11 b/g/n, Bluetooth 4.1, USB 2.0 Type-C
Stockage	Carte SD externe jusqu'à 2 To (UHS-I/U3 recommandé)
Application	LG 360 CAM Manager (Android 5.0+ / iOS 8+)
Compatibilité	Google Street View, YouTube 360, LG 360 VR
Température d'utilisation	0°C à 35°C
Entretien et nettoyage	Chiffon doux, éviter eau, alcool, benzène
Consignes de sécurité	Ne pas démonter, éviter chocs, ne pas couvrir en utilisation
Batterie	Non remplaçable par l'utilisateur, recyclage obligatoire
Garantie	1 an (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - R105 LG

Comment mettre sous tension le LG 360 CAM ?

Appuyez et maintenez la touche Marche-Arrêt pendant 1 seconde pour allumer l'appareil. Pour éteindre, maintenez 4 secondes ou plus.

Comment prendre une photo ou enregistrer une vidéo ?

Pour une photo, appuyez brièvement sur la touche Photo/Vidéo. Pour une vidéo, maintenez la même touche enfoncée pendant 1 seconde. Pour arrêter l'enregistrement, appuyez à nouveau.

Comment connecter le LG 360 CAM à mon smartphone ?

Allumez la caméra, puis lancez l'application LG 360 CAM Manager sur votre téléphone (Android 5.0+ ou iOS 8+). La connexion se fait automatiquement via Bluetooth et Wi-Fi. Acceptez les autorisations nécessaires.

Quel mot de passe Wi-Fi utiliser par défaut ?

Le mot de passe Wi-Fi par défaut est « 00 » suivi des 6 derniers chiffres du numéro de série de votre produit. Pour réinitialiser la connexion Wi-Fi, maintenez les touches Marche-Arrêt et Photo/Vidéo simultanément pendant 3 secondes.

Comment réinitialiser la caméra aux réglages d'usine ?

Maintenez enfoncées les touches Marche-Arrêt et Photo/Vidéo simultanément pendant 8 secondes. Relâchez après le second bip, puis appuyez sur Marche-Arrêt pendant 4 secondes.

Quelle carte SD utiliser ?

Utilisez une carte SD externe, de préférence UHS-I (U3) classe 10 ou supérieure, avec une vitesse d'écriture d'au moins 10 Mo/s. Capacité maximale supportée : 2 To.

Comment charger la batterie ?

Ouvrez le couvercle inférieur et connectez le chargeur USB-C fourni. Le voyant devient rouge pendant la charge et vert une fois terminée. Le temps de charge est d'environ 130 minutes.

Que faire si l'appareil surchauffe ?

L'appareil peut chauffer lors d'enregistrements prolongés. Pour éviter tout dommage, il peut cesser de fonctionner automatiquement. Évitez de le toucher lorsqu'il est chaud et ne le couvrez pas.

Puis-je remplacer la batterie moi-même ?

Non, la batterie est intégrée et non remplaçable par l'utilisateur. Confiez le remplacement à un fournisseur de services agréé pour éviter tout risque de surchauffe ou de blessure.

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Rapportez-le à un point de collecte pour équipements électriques et électroniques (DEEE) ou contactez votre revendeur. La batterie doit également être recyclée séparément.

MODE D'EMPLOI R105 LG

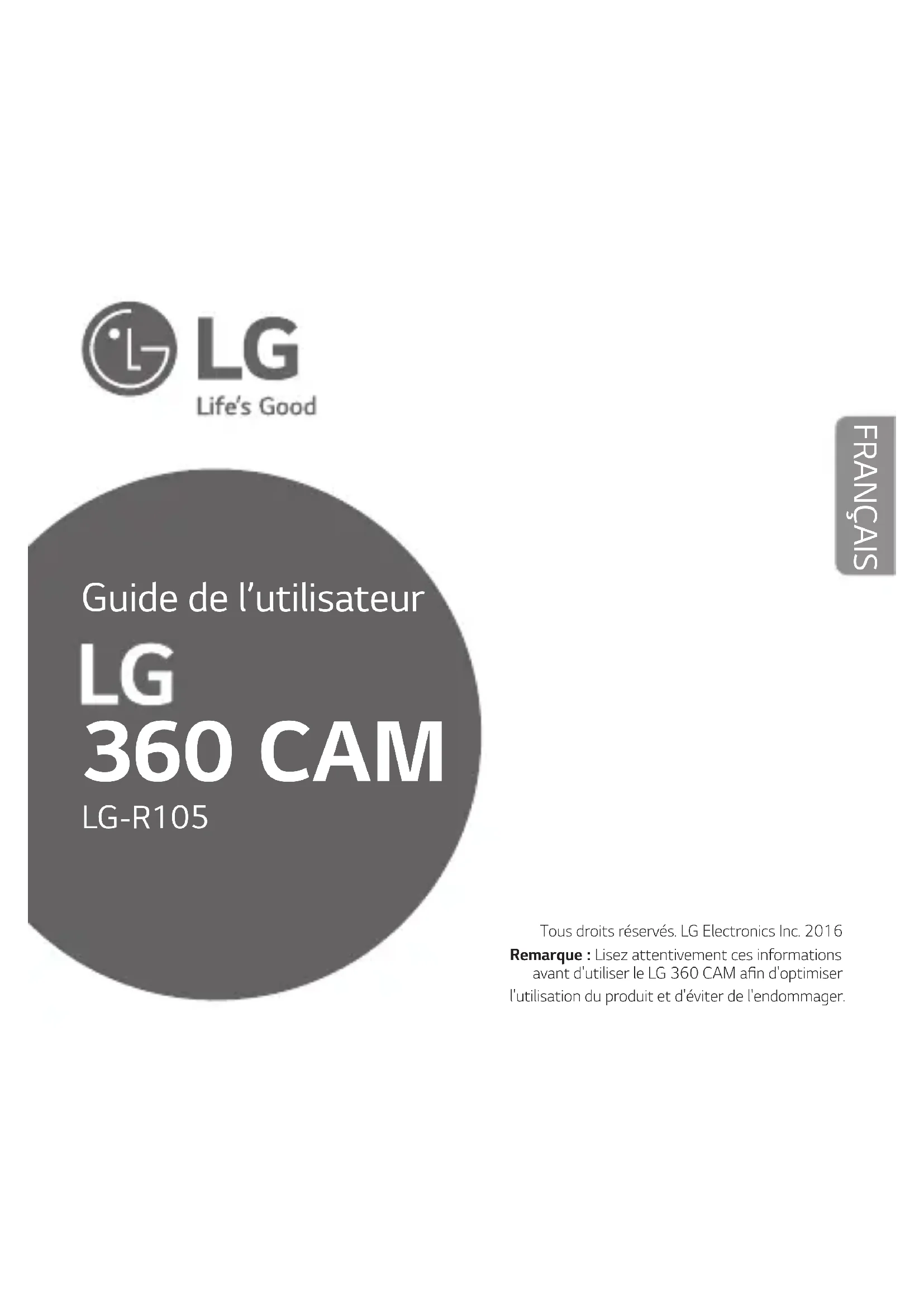

Guide de l'utilisateur

LG 360 CAM LG-R105

Tous droits réservés. LG Electronics Inc. 2016

Remarque : Lisez attentivement ces informations avant d'utiliser le LG 360 CAM afin d'optimiser

l'utilisation du produit et d'éviter de l'endommager.

Présentation du produit

Le LG 360 CAM est un périphérique intelligent qui permet de prendre facilement des photos et vidéos en haute qualité avec un son dynamique.

• Vous pouvez prendre des photos sphériques de 16 mégapixels, ou enregistrer des vidéos en QHD à l'aide du double objectif.
• Vous pouvez également effectuer des enregistrements en son surround 5.1 à l'aide de trois microphones.
• Avec le LG 360 VR (vendu séparément), vous pouvez afficher vos photos et vidéos, tout en profitant d'un son directionnel plus réaliste.

Marques commerciales

• Bluetooth® est une marque déposée de Bluetooth SIG, Inc. dans le monde entier. Wi-Fi et le logo Wi-Fi sont des marques déposées de Wi-Fi Alliance.

Informations sur les logiciels libres

Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge.com. En plus du code source, tous les termes de la licence, ainsi que les exclusions de responsabilité et les droits d'auteur, sont disponibles au téléchargement. LG Electronics propose de vous fournir le code open source sur CD-ROM en échange des coûts couvrant cet envoi, notamment le coût du support, des frais de port et de prise en charge, une fois la demande reçue par LG Electronics à l'adresse suivante: [e-mail]. La validité de cette offre est de trois (3) ans à partir de la date d'achat du produit. - Le texte de la licence open source peut être consulté dans l'app Manager qui fonctionne avec le produit.

Ce périphérique sans fil peut provoquer des interférences magnétiques. Il ne peut donc pas être utilisé pour les services de sécurité ou d'urgence médicale.

Consignes de sécurité importantes

Utiliser uniquement des produits authentiques. N'utilise pas ce produit à d'autres fins que celles indiquées. L'utilisation ou la connexion de produits dont l'origine n'est pas certifiée risque de raccourcir la longévité du produit ou de provoquer une explosion. Cela risque également d'endommager le produit et par conséquent d'en annuler la garantie. - Ne démontez pas le produit et prévenez tout choc. Dans le cas contraire, cela peut entraîner un risque d'électrocution, de court-circuit ou d'incendie. - En appliquant une forte pression, vous risquez d'endommager le produit. - Certaines fonctions de ce produit peuvent être endommagées, ou son aspect peut être modifié ou dégradé, s'il a été plié ou écrasé sans réparation immédiate. - Afin d'éviter tout dommage, veillez à ne pas laisser tomber le produit sur une surface dure et ne l'exposez pas à des chocs violents. - Conservez le produit à l'abri de l'eau, de l'alcool, du benzène, etc. - Utilisez le produit à une température comprise entre 0°C et 35°C. N'utilisez et n'entreposez pas l'appareil à des températures extrêmes. Ne laissez pas le produit sous la lumière directe du soleil pendant de longues périodes. Il risquerait d'être endommagé ou d'exploser. Utilisez un chiffon doux pour nettoyer le produit. - Ne placez pas le produit près d'objets métalliques, tels que des colliers, des clés, des pièces de monnaie, des clous ou des horloges. Les courts-circuits peuvent être source d'explosion. - Conservez le produit hors de portée des enfants et des animaux domestiques. Ne portez pas le produit à votre bouche et ne l'exposez pas à des chocs violents. Vous vous exposez sinon à un risque d'électrocution, d'explosion ou de suffocation.

• Ne connectez ou n'insérez pas de matériaux conducteurs (pièces métalliques, pointes de stylo, etc.) dans les connecteurs.
• Ne couvrez pas ou n'emballez pas le produit dans une couverture lorsqu'il est en cours d'utilisation. Le produit peut chauffer après de longues périodes d'utilisation. Évitez de toucher le produit quand il devient chaud, car cela risque de provoquer des brûlures superficielles.
• Lorsque vous enregistrez une vidéo pendant une période de temps prolongée, l'appareil photo peut chauffer. Pour prévenir tout risque de dommages dus aux températures élevées, l'appareil photo peut cesser de fonctionner.
• Ne jetez pas le produit avec les déchets ménagers. Sinon, vous risquez de provoquer un incendie et de nuire à l'environnement.
• Les batteries Li-ion sont des composants dangereux qui peuvent provoquer des blessures.
• Le remplacement de la batterie par un professionnel non qualifié peut endommager votre périphérique.
• Ne remplacez pas vous-même la batterie. La batterie pourrait être endommagée et risquerait de provoquer une surchauffe et des blessures. La batterie doit être remplacée par un fournisseur de services agréé. La batterie doit être recyclée et ne pas être jetée avec les déchets ménagers.
• Dans le cas où ce produit contiendrait une batterie intégrée impossible à retirer facilement par les utilisateurs finaux, LG recommande de confier exclusivement à des professionnels qualifiés le soin de retirer la batterie, que ce soit pour la remplacer ou pour la recycler lorsque le produit est arrivé en fin de vie. Pour éviter d'endommager le produit et pour leur propre sécurité, les utilisateurs ne doivent pas tenter de retirer la batterie et ils doivent demander conseil à l'aide en ligne de LG Service ou à d'autres prestataires de services indépendants.
• Le retrait de la batterie implique de démonter le boîtier du produit, de débrancher les câbles/contacts électriques et d'extraire avec précaution la cellule de la batterie en s'aidant d'outils spécialisés. En allant sur http://www.lge.com/global/sustainability/environment/take-back-recycling, vous trouverez des instructions destinées aux professionnels qualifiés sur les procédures à employer pour retirer la batterie en toute sécurité.

Déclaration de conformité

Par la présente, LG Electronics déclare que le produit LG-R105 est conforme aux exigences fondamentales et aux autres dispositions pertinentes de la directive 1999/5/EC. Consultez la Déclaration de conformité sur http://www.lg.com/global/declaration

Contenu de l'emballage

LG 360 CAM Câble USB Capuchon Guide de

l'utilisateur

• S'il manque des éléments, contactez le revendeur auprès duquel vous avez acheté le produit.
• Certains éléments sont sujets à modification sans préavis selon les circonstances. L'aspect et les spécifications du produit peuvent être modifiés sans préavis pour améliorer les performances.

Description du produit

Mode d'utilisation des touches

Mise sous tension Appuyer etmaintenir la touche Marche-Arrêt (1 seconde).
Mise hors tension Appuyer sur la touche Marche-Arrêt (4 secondes ou plus).
Prendre une photo Appuyer sur la touche Photo/Viséo.
Enregistrer une vidéo	Appuyer etmaintenir enforcée la touche Photo/Viséo(1 seconde).
Arrêtier l'enregistrement	Appuyer sur la touche Photo/Viséo.
Passer en veille Appuyer etmaintenir la touche Marche-Arrêt (1 seconde).
Quitter le mode veille Appuyer sur la touche Marche-Arrêt ou Photo/Viséo.
Arrêt forcé Appuyer sur la touche Marche-Arrêt (12 secondes ou plus).

Comment réinitialiser le périphérique aux réglages d'usine

Appuyez et maintenez la touche Marche-Arrêt et la touche Photo/Vidéo enfoncées simultanément pendant huit secondes. Relâchez les touches lorsque vous entendez le second bip, puis appuyez sur la touche Marche-Arrêt pendant quatre secondes pour réinitialiser le périphérique.

• Vous pouvez prendre des photos et enregistrer des vidéos uniquement si une carte SD externe a été insérée.

Charge de la batterie et alertes

Le voyant d'alimentation indique le niveau de la batterie.

Voyant d'alimentation (avec le cable déconnecté)	Vert Rouge		Rouge clignotant
État batterie Plus de 15 % Entre 5 et 15 % Moins de 5 %

Ouvrez le couvercle inférieur du produit et connectez le chargeur au port USB.

Voyant d'alimentation (avec le cable connecté)	Rouge Vert
État batterie Charge Terminé

Connexions

Connexion à un périphérique

1. Allumez votre LG 360 CAM.
2. Lancez l'application 360 CAM Manager sur votre téléphone.
3. Notre caméra LG 360 CAM et l'application gestionnaire se connectent automatiquement.
4. Notre LG 360 CAM est désormais prête à l'emploi.

Remarques

Le LG 360 CAM désactive la connexion Wi-Fi de votre téléphone lorsque vous connectez le LG 360 CAM à votre téléphone. - Vous pouvez télécharger l'application LG 360 CAM Manager sur le Google Play™ Store pour les téléphones Android™ et sur l'App Store® pour les iPhone®, en recherchant « LG 360 CAM » (prise en charge par Android 5.0 (L OS) ou version ultérieure et iOS 8 et versions ultérieures). - Vous devrez autoriser l'application Manager à accéder aux connexions Bluetooth® et aux autorisations d'emplacement avant de pouvoir l'utiliser. - Lors du premier lancement de l'application Manager, vous devrez accepter les conditions générales d'utilisation avant d'utiliser l'application. - Le LG 360 CAM ne peut être connecté qu'à un seul téléphone à la fois. Pour le connecter à un autre téléphone, déconnectez-le d'abord du téléphone auquel il est actuellement connecté. - Si le LG 360 CAM est protégé par un mot de passe, saisissez-le pour connecter le LG 360 CAM. - Le mot de passe Wi-Fi par défaut est « 00 », suivi des 6 derniers chiffres du numéro de série de votre produit. Pour réinitialiser la connexion Wi-Fi, appuyez et maintenez la touche Marche-Arrêt et la touche Photo/Vidéo enfoncées simultanément pendant 3 secondes jusqu'à ce que vous entendiez un bip. - Activez ou désactivez le Wi-Fi en appuyant deux fois sur la touche Marche-Arrêt et sur la touche Photo/Vidéo. - La technologie Bluetooth® est utilisée pour le couplage, tandis que le Wi-Fi sert à l'aperçu et au transfert des données.

Fonctions et utilisation

Prendre des photos et enregistrer des vidéos

• Prise de vue sans connexion du périphérique

Appuyez sur la touche Photo/Vidéo sur votre LG 360 CAM pour prendre des photos ou enregistrer des vidéos. (Voir « Mode d'utilisation des touches » à la page 9.)

Voyant de mode	Voyant lumineux supérieur activé	Voyant lumineux inférieur activé
Mode de prise de vue 3	60° 180°

• Prise de vue sans connexion du téléphone

Appuyez sur, dans l'écran d'accueil de l'application 360 CAM.

1	2	Sélectionner une qualité d'image.
2	3	Sélectionner un environment de prise de vue.
3	4	Sélectionner une orientation de prise de vue.
4	5	Sélectionner un mode de prise de vue (360°/180°).
5	6	Sélectionner le mode normal ou manuel.
6	7	Accéder au menu précédent.
7	8	Prendre une photo
8	9	Permet d'enregistrrer une réserve.
9	10	Obtenir un aperçu.

• Évitez de toucher ou de retirer la carte SD externe lorsque l'appareil photo est en marche ou transfère des données.
• Il est possible d'enregistrer jusqu'à 20 minutes de vidéo dans chaque fichier à la résolution maximale. L'édition des vidéos et l'envoi de pièces jointes dans les messages peuvent ne pas être disponibles sur certains téléphones.

Galerie

Appuyez sur, dans l'écran d'accueil de l'application 360 CAM.

5	1	←	Accéder au menu précédent.
	2	©	Accéder à l'appareil photo.
	3	±	Télécharger les fichiers depuis votre LG 360 CAM sur votre téléphone.
	4	<	Partager vos fichiers.
	5	#	Supprimer tous les fichiers indésirables.
	6	●	Icône d'image sphérique.
	7	●	Icône video.
	8	⊗	Accéder à la liste des fichiers sur votre LG 360 CAM.
	9	□	Accéder à la liste des fichiers sur votre téléphone.

• Il est possible que la lecture des vidéos haute résolution échoue, selon les caractéristiques techniques de votre téléphone, mais vous pouvez les lire sur votre PC.
• Vous pouvez télécharger le logiciel PC sur le site Web de LG Electronics (http://www.lg.com). (Pris en charge par Windows® 7 ou version ultérieure et iMAC® 10.10 ou version ultérieure.)

Réglage

Appuyez sur, dans l'écran d'accueil de l'application 360 CAM.

Son

Appuyez sur ce bouton pour couper/rétablir le son de votre LG 360 CAM.

Wi-Fi

Cela vous permet de définir un mot de passe Wi-Fi.

Stockage

Cette option permet de vérifier l'espace de stockage ou de le formater.

Batterie

Cette fonction affiche le niveau de la batterie de votre LG 360 CAM.

Mode Économie d'énergie

Cette option permet de définir le délai avant que votre LG 360 CAM n'entre en mode Économie d'énergie.

À propos du LG 360 CAM

• Cette option affiche les mises à jour logicielles, les informations du périphérique et les conditions de service de votre caméra LG 360 CAM.
• Le programme LG Bridge, requis pour mettre à niveau le logiciel du LG 360 CAM, peut être téléchargé sur le site Web de LG Electronics (http://www.lg.com).

Aide

Appuyez sur le bouton pour obtenir de l'aide.

Spécifications et fonctionnalités

Spécifications Bluetooth	Version 4.1
Spécifications Wi-Fi 802.11	1 b/g/n
Type d'USB	USB 2.0 Type C
Batterie	1 200 mAh
Temps de charge	130 minutes (la charge peut être plus longue si le LG 360 CAM est allumé.)
Optique 13 M, 206° x 2 (double objectif Fisheye)
Max. Rés. video 2 560 x 1 280 (30 fps)
Max. Rés. photo 5 660 x 2 830 (16 M)
Formats des images/fichiers videoe	Image fixe : JPEG Vidéo : MP4 (MPEG-4 AVC/H.264, audio : AAC 5.1)
Prise de vue Image et video sphériques/demi-sphériques
Son 3 microphones
Carte SD externe	Jusqu'à 2 To
Dimensions/Poids	40 mm x 97 mm x 25 mm / 76,7 g

Il est recommandé d'utiliser une carte SD UHS-1 (U3) avec une vitesse de lecture/écriture de 10 Mo/s ou plus. (Classe 10 ou version ultérieure)

Le LG 360 CAM prend en charge les services Google Street View™ et YouTube™ 360°.

Autres informations

Recyclage de votre ancien appareil

1 Ce symbole de poubelle barrée d'une croix indique que votre équipement électrique et électronique (EEE) ne doit pas être jeté avec les ordures ménagères. Il doit faire l'objet d'un tri et d'une collecte sélective séparée.

2 Les équipements électriques que vous jetez peuvent contenir des substances dangereuses. Il est donc important de les jeter de façon appropriée afin d'éviter des impacts négatifs sur l'environnement et la santé humaine. L'équipement que vous jetez peut également contenir des pièces réutilisables pour la réparation d'autres produits ainsi que des matériaux précieux pouvant être recyclés pour préserver les ressources de la planète.

3 Vous pouvez rapporter votre appareil au commerçant qui vous l'a vendu ou contacter votre collectivité locale pour connaître les points de collecte de votre EEE. Vous trouverez également des informations à jour concernant votre pays en allant sur www.quefairedemesdechets.fr

Recyclage des batteries/accumulateurs usagés

1 Ce symbole peut être associé aux symboles chimiques du mercure (Hg), du cadmium (Cd) ou du plomb (Pb) si la batterie contient plus de 0,0005 % de mercure, 0,002 % de cadmium ou 0,004 % de plomb. 2 Les batteries/accumulateurs doivent être jetés séparément, dans les déchetteries prévues à cet effet par votre municipalité ou être rapportés dans un magasin de téléphonie mobile. 3 La mise au rebut de vos batteries/accumulateurs dans une poubelle appropriée ou dans un magasin de téléphonie mobile aidera à réduire les risques pour l'environnement et votre santé. 4 Pour plus d'informations concernant le recyclage de vos batteries/accumulateurs, veuillez contacter votre mairie, le service des ordures ménagères ou encore le magasin où vous avez acheté ce produit.

Exposition aux radiofréquences

Informations sur l'exposition aux ondes radio et sur le débit d'absorption spécifique (DAS).

Ce modèle d'appareil LG-R105 est conforme aux exigences de sécurité relatives à l'exposition aux ondes radio.

Ces exigences sont basées sur des recommandations scientifiques qui comprennent des marges de sécurité destinées à garantir la sécurité de toutes les personnes, quels que soient leur âge et leur condition physique.

• Les recommandations relatives à l'exposition aux ondes radio utilisent une unité de mesure connue sous le nom de débit d'absorption spécifique (DAS). Les tests de mesure du DAS sont effectués à l'aide de méthodes normalisées, en utilisant le niveau de puissance certifié le plus élevé de l'appareil, dans toutes les bandes de fréquence utilisées.
• Même si tous les modèles d'appareils LG ne présentent pas les mêmes niveaux de DAS, ils sont tous conformes aux recommandations appropriées en matière d'exposition aux ondes radio.
• La limite de DAS recommandée par l'ICNIRP (Commission internationale de protection contre les rayonnements non ionisants) est de 2 W/kg en moyenne sur 10 grammes de tissu humain.
• La valeur de DAS la plus élevée pour cet appareil lorsqu'il est porté au niveau du corps, comme décrit dans ce guide d'utilisation, est de 0,413 W/kg.
• Cet appareil est conforme aux directives en matière d'exposition aux fréquences radioélectriques lorsqu'il se trouve à une distance de 0,00 cm du corps.
• Pour pouvoir transmettre des fichiers de données, cet appareil requiert une connexion de qualité au réseau. Dans certains cas, la transmission de fichiers de données peut être retardée jusqu'à ce qu'une telle connexion soit possible. Veillez à bien suivre les instructions relatives à la distance de séparation pour l'établissement de la transmission.

Garantie limitée

SELON LES CONDITIONS DE CETTE GARANTIE LIMITÉE, LG ELECTRONICS GARANTIT QUE CE PRODUIT EST EXEMPT DE TOUT DÉFAUT DE CONCEPTION, MATÉRIEL OU D'ASSEMBLAGE AU MOMENT DE SON ACHAT INITIAL PAR LE CONSOMMATEUR ET PENDANT UNE PÉRIODE DE TEMPS D'UN (1) AN. DANS LE CAS OÙ VOTRE PRODUIT REQUIERT DES SERVICES SOUS GARANTIE, VEUILLEZ LE RENVOYER AU REVENDEUR AUPRÈS DUQUEL VOUS EN AVEZ FAIT L'ACQUISITION OU CONTACTER VOTRE CENTRE D'APPELS LG ELECTRONICS LOCAL POUR OBTENIR PLUS D'INFORMATIONS.

Guide d'utilisation

LG 360 CAM

LG-R105

Avec la permission de tous droits réservés.

Composants du produit

LG 360 CAM, câble USB, capot, guide de l'utilisateur

Ouvrez le capot inférieur du produit et branchez le chargeur sur le port USB.
