Type de produit	Chauffe-eau électrique
Marque	Fagor
Modèle	CB15A
Capacité	15 litres (estimation)
Alimentation électrique	230 V ~ 50 Hz
Puissance	1500 W (estimation)
Plage de température	30 °C à 70 °C
Mode économie d'énergie	Position E à 55 °C
Dispositifs de sécurité	Thermostat de sécurité, groupe de sécurité hydraulique, limiteur de pression
Installation	Horizontale ou verticale, par professionnel qualifié
Entretien	Nettoyage extérieur avec chiffon doux et humide ; pas d'abrasifs
Accessoires fournis	Valve de sécurité, manchons isolants
Poids approximatif	8 kg (estimation)
Dimensions (H x L x P) approximatives	400 x 350 x 350 mm (estimation)
Conformité	CEI 60364-7-701 (salle de bain)

FOIRE AUX QUESTIONS - CB15A FAGOR

Comment installer la chaudière Fagor CB15A ?

L'installation doit être réalisée par un professionnel qualifié. Suivez les instructions du manuel : fixez l'appareil au mur avec les pattes d'accrochage, raccordez l'eau froide avec la valve de sécurité fournie, puis branchez l'alimentation 230 V. Assurez-vous que le chauffe-eau est rempli d'eau avant de le mettre sous tension.

Puis-je installer la chaudière moi-même ?

Non, l'installation doit être effectuée par un professionnel qualifié pour garantir la sécurité et le bon fonctionnement. Une installation incorrecte peut entraîner des risques électriques ou hydrauliques.

Comment régler la température de l'eau ?

Les modèles avec commande extérieure permettent de régler la température entre 30 °C (minimum) et 70 °C (maximum). Pour économiser l'énergie, utilisez la position E qui maintient l'eau à environ 55 °C.

Quel est le mode économie d'énergie ?

Le mode économie (position E) chauffe l'eau à 55 °C. Cela réduit les déperditions de chaleur et limite les dépôts de calcaire. Il est recommandé de laisser le chauffe-eau branché en permanence.

Comment vidanger la chaudière ?

Coupez l'alimentation électrique, fermez le robinet d'arrivée d'eau froide, puis ouvrez un robinet d'eau chaude. Actionnez le levier de la valve de sécurité pour vidanger. En cas de risque de gel, vidangez complètement l'appareil.

Que faire en cas de panne ?

Débranchez immédiatement l'appareil et contactez le service d'assistance technique Fagor. Fournissez le modèle (CB15A), le numéro de série, la date d'achat et une description du problème.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux ou une éponge humide. N'utilisez jamais de produits abrasifs ou de détergents. Débranchez l'appareil avant le nettoyage.

Quelle est la capacité du chauffe-eau ?

La capacité estimée du modèle CB15A est de 15 litres. Cela convient pour une utilisation ponctuelle, par exemple dans une petite cuisine ou un lavabo.

Est-ce que la chaudière est adaptée à une salle de bain ?

Oui, mais elle doit être installée en dehors de la zone interdite (zone 1) définie par la norme CEI 60364-7-701. Utilisez une protection différentielle de 30 mA et respectez les distances de sécurité.

Comment entretenir la valve de sécurité ?

Actionnez périodiquement le levier de la valve de sécurité pour éviter qu'elle ne se bloque. Vérifiez qu'elle n'est pas obstruée par le calcaire. Un écoulement d'eau lors du chauffage est normal (environ 3% de la capacité).

MODE D'EMPLOI CB15A FAGOR

FÉLICITATIONS. Vous avez décidé de faire l'acquisition d'un chauffe-eau électrique FAGOR, une marque prestigieuse, pour laquelle le plus important, c'est la satisfaction des besoins de ses clients, en devançant ces derniers avec des produits avant-gardistes et innovants. Nos spécialistes ont fabriqué et testé patiemment tous les chauffe-eau électriques FAGOR pour garantir la maximale satisfaction de vos exigences.

Nous vous remercions de votre confiance.

Le bon fonctionnement de votre thermostat ne dépend pas seulement de la qualité du produit, il dépend également de sa correcte installation par un professionnel qualifié.

Nous vous invitons à lire attentivement ce manuel d'instructions avant d'installer et d'utiliser votre chauffe-eau, pour qu'il puisse atteindre le meilleur rendement possible et pour lui assurer une longue vie utile. Conservez précieusement ce manuel d'instructions pour pouvoir le consulter ultérieurement.

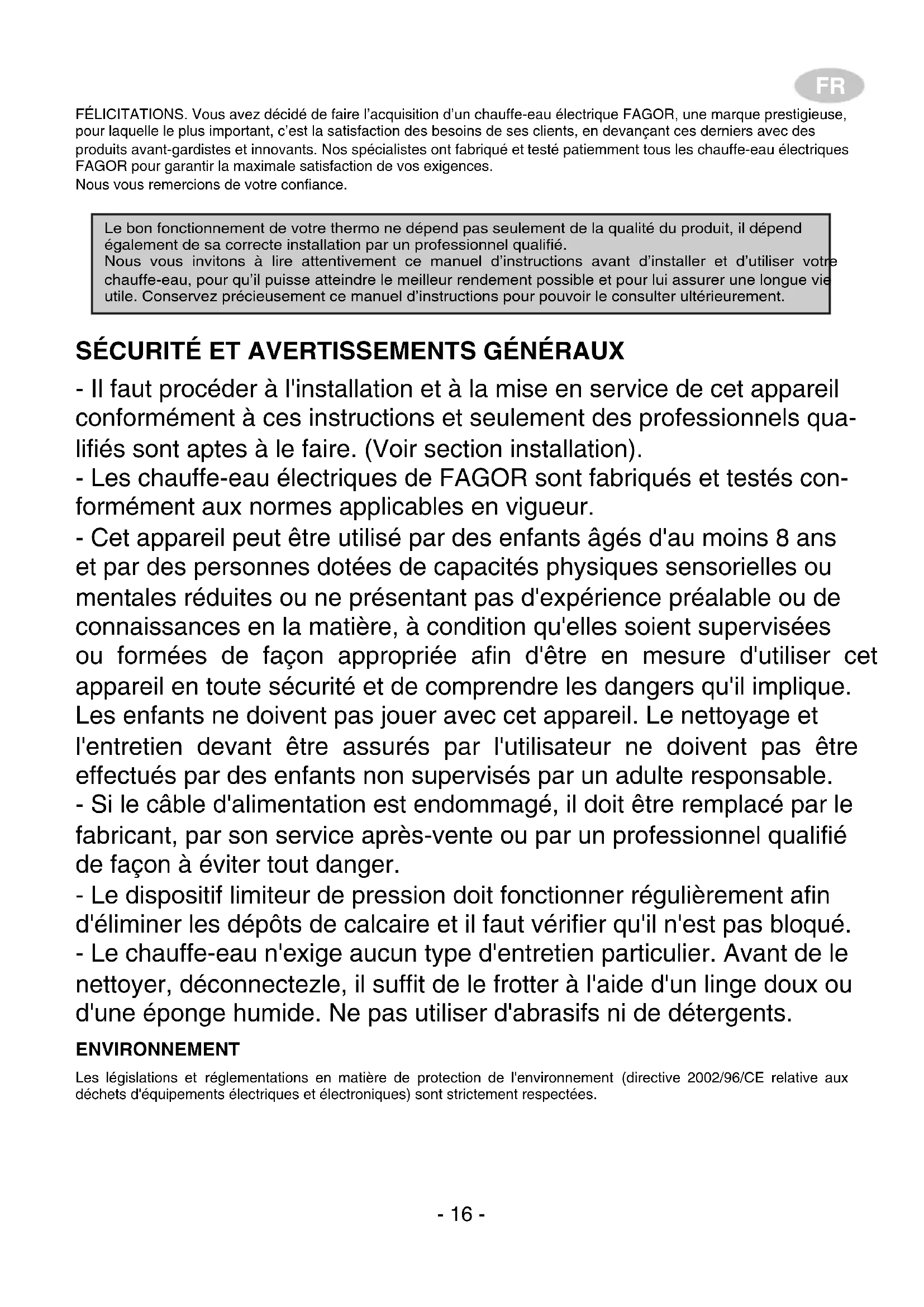

Sécurité et avertissements généraux

• Il faut procéder à l'installation et à la mise en service de cet appareil conformément à ces instructions et seulement des professionnelles qualifiées sont aptes à le faire. (Voir section installation).
• Les chauffe-eau électriques de FAGOR sont fabriqués et testés conformément aux normes applicables en vigueur.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou ne présentant pas d’expérience préalable ou de connaissances en la matière, à condition qu'elles soient supervisées ou formées de façon appropriée afin d’être en mesure d’utiliser cet appareil en toute sécurité et de comprendre les dangers qu’il implique. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et l’entretien devant être assurés par l’utilisateur ne doit pas être effectué par des enfants non supervisés par un adulte responsable.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, par son service après-vente ou par un professionnel qualifié de façon à éviter tout danger.
• Le dispositif limiteur de pression doit fonctionner régulièrement afin d'éliminer les dépôts de calcaire et il faut vérifier qu'il n'est pas bloqué.
• Le chauffe-eau n'exige aucun type d'entretien particulier. Avant de le nettoyer, déconnectez-le, il suffit de le frotter à l'aide d'un linge doux ou d'une éponge humide. Ne pas utiliser d'abrasifs ni de détergents.

Les législations et réglementations en matière de protection de l'environnement (directive 2002/96/CE relative aux déchets d'équipements électriques et électroniques) sont strictement respectées.

Informations pour la BONNE gestion des déchets électriques et électroniques

À la fin de la vie utile de l'appareil, celui-ci ne doit pas être jeté dans le conteneur destiné aux déchets ménagers et assimilés.

Vous posez le deposer, sans le moindre frais, dans des centres spécifiques de collecte, qui seront gérés par les administrations locales ou par les distributeurs prenant ce service.

Éliminer séparément un déchet électrodomestique, cela signifie éviter de possibles conséquences négatives pour l'environnement et la santé, qui découlaient d'une élimination non appropriée, et cela permet de faire subir aux matériaux qui le composent un traitement et un recyclage adaptés, ce qui implique d'importantes économies d'énergie et de ressources.

Pour obtenir davantage d'informations, contactez les autorités locales ou le magasin qui vous a vendu ce produit.

Dysfonctionnements ou PANNES

En cas de panne, déconnectez immédiatement l'appareil de la source d'alimentation électrique. Avertissez notre Service d'assistance technique.

Pour simplifier la tâche à notre Service d'assistance technique, veuillez fournir les données suivantes: - Modèle du chauffe-eau. - Numéro de série. - Date d'achat. - Description du problème. - Adresse et numéro de téléphone de votre domicile. - Prénom et nom de la personne de contact.

Accessions

Ce chauffe-eau contient les éléments basiques d'installation à disposition dans l'emballage. P. e:

• Manchons isolants. Valve de sécurité. Ces accessoires sont dans le emballage.

Mise en PLACE du chauffe-eau

Le support et les dispositifs de fixation doivent supporter un poids correspondant au poids de l'appareil rempli d'eau. Dans le cas de murs faibles, le mur doit être renforcé.

NOTE.- Le thermo doit être placé de sorte que le cordon d'alimentation est accessible.

La procédure d'installation est simplifiée car l'appareil peut se placer à l'horizontale comme à la verticale à n'importe quel endroit de la maison. C'est recommandé, toutefois, de placer l'appareil le plus près possible du lieu où l'eau chaude va être utilisée, de cette façon on peut diminuer la perte de chaleur de l'eau.

Un espace de 0,5 m (minimum) doit être laissé au-dessous du tuyau de sortie d'eau pour l'entretien de l'appareil.

Comme montré sur le dessin Figures 1 et 2, quand l'appareil est installé horizontalement, les tuyaux d'entrée et de sortie d'eau doivent être placés à gauche. Si l'appareil est près d'un mur, laissez l'espace minimum recommandé pour l'entretien.

Ne pas installer le chauffe-eau avec les pattes d'accrochage contre le plancher ni sur un plan horizontal.

Raccordement hydraulique

NOTE A L'ATTENTION DE L'INSTALLATEUR: Il faut impérativement installer des manchons isolants sur les tubes d'entrée et de sortie d'eau pour protéger l'appareil de tout courant vagabond. Utiliser pour ce faire un ruban de télflon. Couple de serrage : 3,5 Kg/m.

Avant de procéder au raccordement hydraulique, veuillez rincer le tuyau de connexion pour éviter toute saleté à l'intérieur de l'appareil.

Installez le chauffe-eau selon les schémas des figures 1 et 2.

a) La valve de sécurité fournie avec l'appareil DOIT ETRE RACORDEE au tuyau d'entree d'eau froide.

Aucun autre accessoire hydraulique ne peut être installé entre la valve de sécurité et le tuyau d'entrée d'eau froide.

La sortie d'eau de la valve de sécurité doit être raccordée à un tuyau d'évacuation dont le diamètre sera au moins identique à celui du tuyau d'entrée d'eau. L'inclination doit être continue et ouverte, devant laisser au minimum une distance de 20mm, comme indiqué sur les Figures 1 et 2. Veillez à installer cette tuyauterie dans un endroit protégé contre le gel et sur une pente descendante. L'eau se dilate lors du réchauffement, écoulant (cet écoulement est normal et peut représenter 3% de la capacité de l'appareil).

Pour vidanger le thermo, il est nécessaire de lever le levier du groupe de sécurité comme indiqué à la figure 3.

Devrait agir sur le levier périodique pour éviter qu'il se verrouille et vérifier le bon fonctionnement. Pour les modèles comportant des raccordements supérieurs, retirez le couvercle des composants et dévissez le bouchon de vidange, comme illustré à la figure 4. b) Pour une pression nominale du réseau supérieure à 5 bars, prévoir le montage d'un détendeur en amont de la valve de sécurité (entre 3 et 4 bars). c) En cas d'utilisation de tuyauterie en plastique, veuillez tenir compte des conditions de pression et température, 9 bars de pression (max.) et 70°C (max.) en conditions normales de fonctionnement, ou 110°C quand le thermostat de sécurité coupe l'alimentation d'électricité.

Branchement electrique

Tous les chauffe-eau ont été conçus pour travailler à 230V AC. Avant le branchement, veuillez vous assurer que le secteur et l'alimentation de l'appareil sont concordants.

La procédure d'installation de l'appareil est très simple et nécessite seulement la connaissance des Règlementations de l'Électronique de Puissance Réduite.

Pour les installations dans des salles de bain et toilettes, la norme CEI 60364-7-701 doit être respectée.

ZONE INTERDITE: Zone 1 définie dans la figure 5.

N'y installez aucun interrupteur, aucune douille, ni aucun dispositif d'éclairage.

ZONE PROTEGEE: Zone 2 définie dans la figure 5.

Vous ne devez y installer aucun interrupteur; toutefois, vous pouvez y installer des douilles de sécurité protégées par un disjoncteur de 30 mA.

La chaudière doit être installée en dehors de la ZONE INTERDITE pour empêcher l'eau de s'infiltrer dans l'appareil. Si la chaudière ne possède pas de prise, elle doit être alimentée à travers un interrupteur bipolaire doté d'ouvertures de contact d'au moins 3 mm. L'installation doit être protégée par des fusibles d'un calibre adapté au courant absorbé. Vous devez inclure une mise à la terre dans chaque installation. Pour effectuer ce branchement, la prise de la chaudière est fournie avec le contact approprié, ce qui assure la correspondance entre la base de la prise et celle fournie avec l'appareil.

En cas d'absence de régulation concernant la mise à la «TERRE», nous recommandons l'installation d'un interrupteur différentiel de ≤ 30mA.

Cet appareil est conforme aux normes concernant les perturbations radioélectriques et interférences.

NOTE: La manipulation et le remplacement des pièces par toute personne ou service autre que le service d'assistance technique sont strictement interdits.

Fig. 5

Mise en service

Remplissage. Après installation du thermos, ouvre le robinet. Ouvrez les robinets d'eau chaude. Lorsque l'eau s'échappe du thermos, cela signifie qu'il est plein. Fermez donc les robinets de sortie et vérifiez l'absence de fuites dans l'installation.

Ne branchez le thermos au secteur qu'après que vous êtes assuré qu'il est rempli d'eau.

Branchement. Branchez l'appareil au réseau électrique et actionnez l'interrupteur général pour le mettre sous tension.

Sur les modèles avec pilote, l'appareil s'allume lorsqu'élement chauffant est mis en marche.

En utilisant une certaine quantité d'eau chaude, le thermostat reconnecte l'élement chauffant.

Réglage de la température de l'eau. Les modèles équipés d'une commande extérieure de régulation de température offrent la possibilité de régler approximativement la température de l'eau chaude entre 30°C (position minimum) et 70°C (position maximum).

Sur les modèles dépourvus de commande extérieure de régulation de température, le thermostat est réglé par défaut à une température de 70°C.

Position E. (Économie d'énergie) L'eau atteint une température d'environ 55°C. Dans cette position, les déperditions de chaleur sont minimes et les dépôts calcaires sont pratiquement éliminés.

Il est recommandé de garder le thermos branché de manière permanente, étant donné que le thermostat le fera fonctionner uniquement en cas de nécessité de maintenir la température sélectionnée. En outre, les déperditions de chaleur sont limitées par l'isolation thermique de la mousse de polyurethane.

Vidange. En cas de mise hors service prolongée, et s'il existe un risque de gel dans le local où est installé le thermos, il est recommandé de le vider. Pour ce faire, vous pouvez procéder au drainage de la soupape de sécurité.

Dans tous les cas :

• coupez le courant.
• fermez le robinet d'entrée d'eau de l'installation.
• ouvreillez le robinet d'eau chaude.

Entretien

Le chauffe-eau ne précise pas une procédure particulière d'entretien. Nettoyer avec un torchon souple ou une éponge humide. Ne pas utiliser abrasifs ni détergents.

En cas de surchauffe provoquée par une panne sur le thermostat, le réchauffement sera compensé par le dispositif limiteur de sécurité, en coupant les deux phases et en laissant l'appareil sans alimentation électrique.

Toute modification de l'appareil est interdite. Tout remplacement de composants doit être effectué par un professionnel avec des pièces d'origine.

LE FABRICANT se réserve le droit de modifier les caractéristiques et spécifications des produits sans préavis.

1. Groupe de sécurité hydraulique (foumi avec l'appareil de chauffage).
2. Commander vider robinet.
3. Égoutter entraîne. 4. Robinet.
4. Réducteur de pression: Il est nécessaire de placer après-compteur à l'entrée de la maison (jamais près du chauffage lorsque la pression est supérieure à 5 kg/cm²).
5. Manchons isolants (fournis avec l'appareil de chauffage)

1. Position de travail
2. Position de vidange

gall aag 2

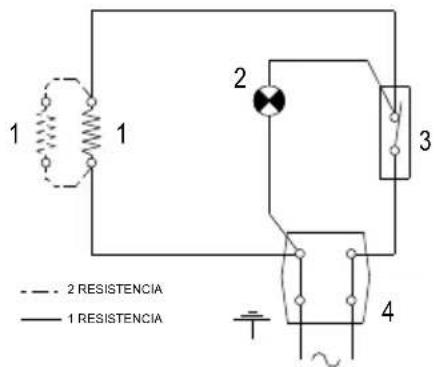

ES 1-Élém. calef. 2-Lampe chauff. 3-Termostat de travail 4-Termostat de sécurité 5-Termostat

1- Résistance

2-Pilote de chauffe

3-Thermostat de travail

4-Thermostat de sécurité

5-Thermostat

1-Futoelem

2-Jelzolampa

3-Uzemi thermostat

4-Jelzolampa

5-Termosztat

1-Aquecissement Élément.

2-Pilote d'action

1.- Nom de marque 2.- MODELES 3.- Emission d'oxydes d'azote 4.- Puissance acoustique à l'intérieur 5. Production d'eau chaude sanitaire : profil de charge déclaré 6.- Production d'eau chaude sanitaire : classe d'efficacité énergétique 7.- Production d'eau chaude sanitaire : efficacité énergétique, pour des conditions climatiques moyennes 8. - Consommation de combustible annuelle, pour des conditions climatiques moyennes 9.- Consommation journalière de gaz 10.- Consommation électrique annuelle, pour des conditions climatiques moyennes 11.- Consommation électrique journalière 12.- Réglement de température du régulateur de température 13.- Valeur «smart» «1» : informations relatives à l'efficacité énergétique pour la production d'eau chaude sanitaire et à la consommation annuelle d'électricité et de combustible, valables uniquement avec la régulation intelligente activée. 14.- Consommation hebdomadaire de gaz avec contrôle intelligent 15.- Consommation hebdomadaire de gaz sans contrôle intelligent 16.- Consommation électrique hebdomadaire avec contrôle intelligent 17. Consommation électrique hebdomadaire sans contrôle intelligent 18.- Possibilité de fonctionnement exclusivement aux périodes creuses. 19.- Capacité 20.- Eau mélangée à 40°C
