MANUAL DE UTILIZADOR CB15A FAGOR

PUESTA EN FUNCIONAMIENTO

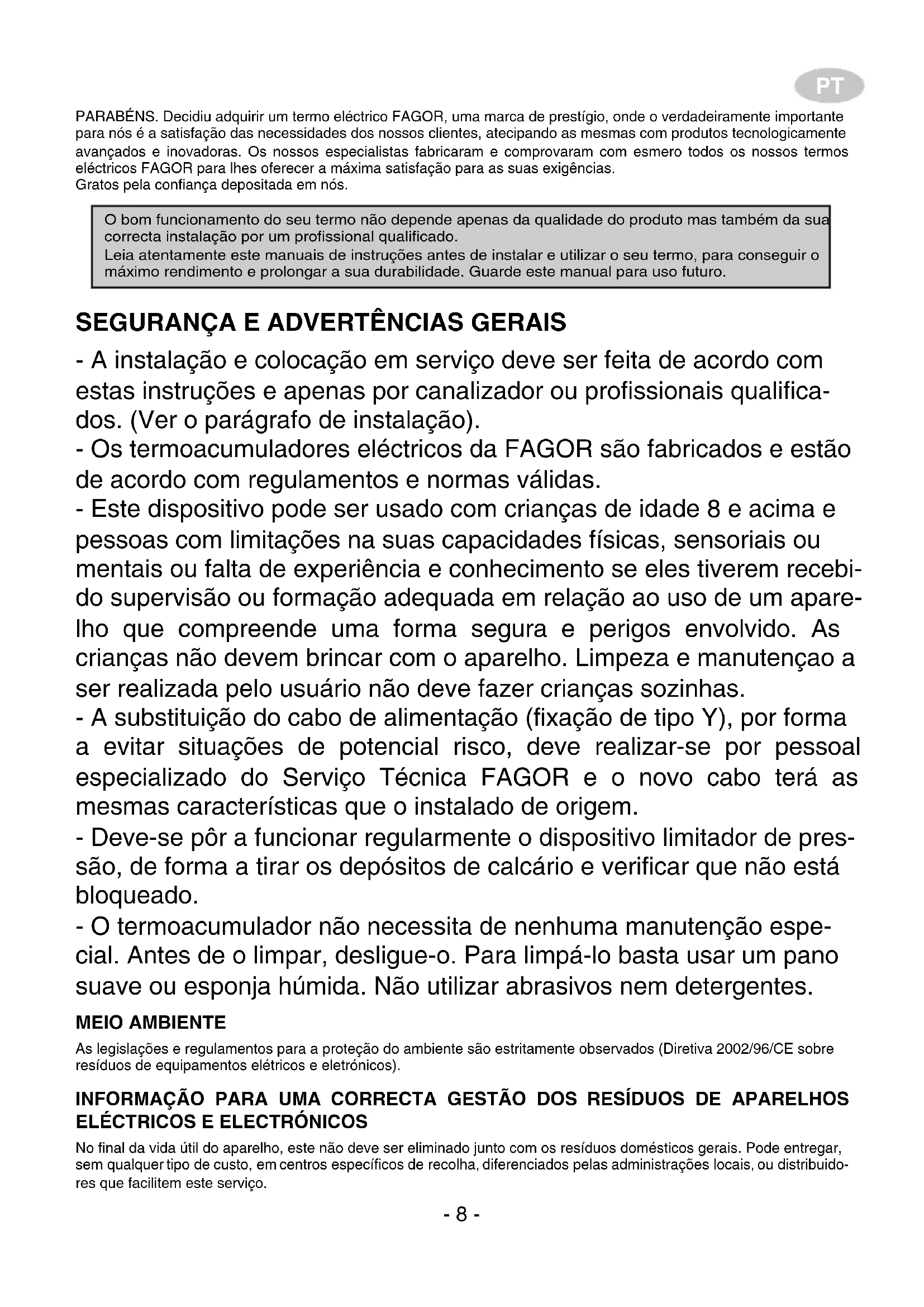

- A instalação e colocação em serviço deve ser feita de acordo com estas instruções e apenas por canalizador ou profissionais qualifica- dos. (Ver o parágrafo de instalação). - Os termoacumuladores eléctricos da FAGOR são fabricados e estão de acordo com regulamentos e normas válidas. - Este dispositivo pode ser usado com crianças de idade 8 e acima e pessoas com limitações na suas capacidades físicas, sensoriais ou mentais ou falta de experiência e conhecimento se eles tiverem recebi- do supervisão ou formação adequada em relação ao uso de um apare- lho que compreende uma forma segura e perigos envolvido. As crianças não devem brincar com o aparelho. Limpeza e manutençao a ser realizada pelo usuário não deve fazer crianças sozinhas. - A substituição do cabo de alimentação (fixação de tipo Y), por forma a evitar situações de potencial risco, deve realizar-se por pessoal especializado do Serviço Técnica FAGOR e o novo cabo terá as mesmas características que o instalado de origem. - Deve-se pôr a funcionar regularmente o dispositivo limitador de pres- são, de forma a tirar os depósitos de calcário e verificar que não está bloqueado. - O termoacumulador não necessita de nenhuma manutenção espe- cial. Antes de o limpar, desligue-o. Para limpá-lo basta usar um pano suave ou esponja húmida. Não utilizar abrasivos nem detergentes. MEIO AMBIENTE As legislações e regulamentos para a proteção do ambiente são estritamente observados (Diretiva 2002/96/CE sobre resíduos de equipamentos elétricos e eletrónicos). INFORMAÇÃO PARA UMA CORRECTA GESTÃO DOS RESÍDUOS DE APARELHOS

ELÉCTRICOS E ELECTRÓNICOS

No final da vida útil do aparelho, este não deve ser eliminado junto com os resíduos domésticos gerais. Pode entregar, sem qualquer tipo de custo, em centros específicos de recolha, diferenciados pelas administrações locais, ou distribuido- res que facilitem este serviço.

O bom funcionamento do seu termo não depende apenas da qualidade do produto mas também da sua correcta instalação por um profissional qualificado. Leia atentamente este manuais de instruções antes de instalar e utilizar o seu termo, para conseguir o máximo rendimento e prolongar a sua durabilidade. Guarde este manual para uso futuro.PT

Caso ocorra uma avaria no termoacumulador, desligue imediatamente o aparelho da tomada eléctrica e informe o Serviço de Assistência Técnica (707 50 22 07) Para facilitar a tarefa do Serviço de Assistência técnica, deverá facultar-Ihes os seguientes datos: – Modelo de termoacumulador. – Número de série. – Data de compra. – Descrição do problema. – Morada e número de telefone pessoais. – Nome e apelido da pessoa de contacto. INSTALAÇÃO ACESSÓRIOS O termoacumulador ou aquecedor de água eléctrico por acumulação sob pressão é fornecido com os elementos básicos para a sua instalação, tais como: – Casquilhos isolantes. – Válvula de segurança. Estes acessórios vão dentro da embalagem. COLOCAÇÃO Tanto a parede onde se instala o termoacumulador como as buchas e parafusos de fixação do mesmo devem suportar o peso do aparelho, cheio de água. No caso de uma parede fina, devem utilizar-se contraplacas do lado oposto da parede. NOTA.- O termoacumulador deve estar situado de forma a que a ficha do cabo de alimentação esteja acessível. LOCALIZAÇÃO A possibilidade de instalação horizontal ou vertical facilita a colocação do termoacumulador em qualquer local da habitação. Não obstante, é recomendável colocá-lo o mais próximo possível do ponto de utilização de água quente; desta forma, evitam-se perdas de temperatura da água na tubagem. Quando se instalar o termoacumulador na vertical, deixar um espaço mínimo de 0,5 m. por baixo da saída dos tubos, para ter posterior acesso à parte eléctrica e facilitar a sua manutenção e eventuais reparações. Quando se instalar em posição horizontal deve fazê-lo com os tubos de entrada e saída de água orientados, tal como se indica na fig.1 e 2. Se estiver perto de uma parede, deixar um espaço de 0,5 m. para ter acesso à parte eléctrica e facilitar a sua manutenção e eventuais reparações. Nunca instalar o termoacumulador na horizontal com os suportes de parede sobre o plano horizontal.

INSTALAÇÃO HIDRÁULICA

AVISO AO INSTALADOR: os casquilhos isolantes fornecidos com o termoacumulador devem ser colocados nos tubos de entrada e saída, para eliminar o risco de formação de pares galvânicos, utilizando teflon na rosca dos tubos. O binário de aperto dos casquilhos é de 3,5 kg/m. Antes de proceder à ligação hidráulica é indispensável limpar as tubagens de alimentação por forma a não introduzir partículas metálicas ou estranhas dentro do termoacumulador. Instalar o termoacumulador, de acordo com o esquema da figuras 1 e 2. a) O termoacumulador tem OBRIGATORIAMENTE de ser instalado com o grupo de segurança, equipado com anti-retorno (fornecido com o termo). Não deve instalar-se nenhum acessório hidráulico entre o grupo de segurança e o tubo de água fria (válvula de corte, anti-retorno, etc.). A saída do grupo de segurança deve ser ligada OBRIGATORIAMENTE a uma tubagem de esgoto, que tenha um diâmetro pelo menos igual ao da tubagem de ligação do termoacumulador, com uma inclinação constante e aberta à atmosfera, mantendo uma distância mínima de 20mm como indica a figura 1 e 2. Este tubo deve ser instalado em um frost-free possível e com uma inclinação para baixo. Durante o período de aquecimento a água dilata, produzin- do um gotejar (aproximadamente 3% da sua capacidade por cada ciclo de aquecimento). Não se preocupe, é um fenómeno normal.

Eliminar um resíduo de electrodoméstico em separado representa evitar possíveis consequências negativas para o meio ambiente e para a saúde, provocadas por uma eliminação inadequada, e permite um tratamento e reciclagem dos materiais que o compõem, obtendo uma poupança importante de energia e recursos. Para mais informações, contactar as autoridades locais ou o fornecedor junto do qual adquiriu o produto.PT Para esvaziar o termoacumulador, é necessário actuar sobre o grupo de segurança, elevando a patilha, como se indica na figura 3. Convém accionar esta patilha periodicamente para evitar que fique presa e comprovar o seu correcto funcionamento. Nos modelos com ligações na parte superior, é necessário soltar a tampa de componentes e soltar o parafuso de drenagem indicado na figura 4. b) Quando a pressão da rede de abastecimento supere os 5 bar, é obrigatório instalar um redutor de pressão à entrada da rede, tarado para um máximo de 4 bar.c) Se se utilizarem tubagens de plástico para efectuar a instalação, é necessário ter em conta as condições de pressão e temperatura a que irão estar submetidas. Pressão máxima de 9 bar e temperatura máxima de 70°C em condições normais ou 110°C em condições anormais de corte do termóstato de segurança.

INSTALAÇÃO ELÉCTRICA

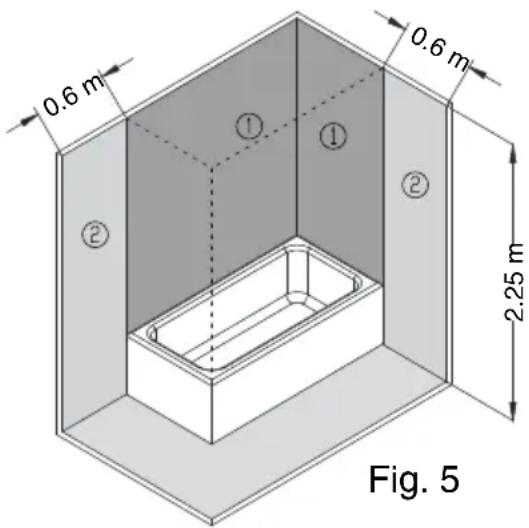

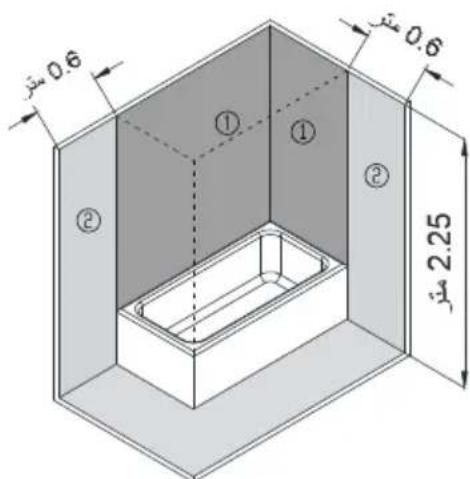

Os aparelhos são fornecidos para ligação à rede de 230V AC. Verificar cuidadosamente, a concordância entre a tensão de alimentação e a tensão do aparelho. Instalação Thermo devem seguir o Regulamento Electrotécnico para Baixa Tensão. Para instalações em banheiro ou sanitário deve cumprir a Norma IEC 60364-7-701.VOLUME LIMITE. Área 1, tal como definido na Figura 5.Não são instalados interruptores, tomadas de corrente nem aparelhols de iluminação.VOLUME DE PROTECÇÃO. Área 2, tal como definido na Figura 5.Não são instalados interruptores, no entanto, poderão ser instaladas tomadas de corrente de segurança ou protegidas por un disjunto diferencia de 30mA. UTILIZAÇÃO

COLOCAÇÃO EM FUNCIONAMENTO

Enchimento: Uma vez instalado o termoacumulador, abrir a válvula de corte. Abrir as torneiras de água quente. Quando a água começar a sair pelas torneiras, o termoacumulador está cheio. Fechar então as torneiras de água quente e verificar que não haja fugas na instalação. Não ligar o termoacumulador á rede eléctrica, sem ter a certeza de que está cheio de água. Ligação eléctrica: Ligar à rede e accionar o disjuntor geral para que o aparelho fique sob tensão. Nos modelos com piloto, este acende-se ao funcionar a resistência.Ao ser usada uma certa quantidade de água quente, o termóstato volta a accionar a resistência. Regulação da temperatura da água: nos modelos equipados com comando exterior de regulação de temperatura, é possível regular a temperatura da água quente entre aproximadamente 30°C (posição mínima) e 70°C (posição máxima).Nos modelos não equipados com comando exterior de temperatura, o termóstato vem regulado de fábrica para 70°C. Posição E: (poupança de energia); a água alcança uma temperatura próxima dos 55°C. Nesta posição, as perdas de calor são mínimas e a formação de depósitos de calcário é drasticamente reduzida. Recomenda-se que mantenha sempre o termo ligado à corrente, uma vez que o termóstato fará com que apenas funcione quando seja necessário para manter a temperatura seleccionada e as perdas de calor são insignificantes devido ao isolamento térmico de espuma de poliuretano.

2.25 mO termoacumulador deverá ser instalado fora do VOLUME DE LIMITE, com vista a evitar projecções de água no interior do aparelho. Caso o termoacumulador não esteja equipado com ficha, a alimentação eléctrica deverá ser assegurada através de um interrup-tor bipolar com abertura de contactos com um mínimo de 3 mm. A instalação deve ser protegida por fusíveis de calibre correspondente à intensidade absorvida.Deve prever-se uma ligação à terra em toda a intalação eléctrica a fim de facilitar essa ligação, a dicha do termoacumulador esta equipada com um contacto adequado, pelo que basta que a base da ficha corresponda à fornecida com o aparelho.Deverá verificar-se se a instalação eléctrica do local ou habitação está equipada como a linha de “TERRA”. Se não dispuser da linha “TERRA” regulamentar, recomendamos- lhe que instale um interruptor diferencial de ≤ 30 mA.Este aparelho está em conformidade com o regulamento relativo a perturbações radioeléctricas e interferências. NOT A: É estritamente proibida a manipulação e substituição de peças se a opera ção nã o for executada pelo Serviço de Assistência Técnica. Fig. 5 - 10 -PT Esvaziar: Em caso de não utilização prolongada, e se existe o risco de congelamento no local onde está instalado, é recomendado esvaziar o termoacumulador. Pode fazer-se pela drenagem da válvula de segurança. Em todo o caso: – Cortar a corrente eléctrica. – Fechar a torneira de entrada de água na instalação. – Abrir a torneira de água quente. MANUTENÇÃO O termoacumulador não necessita de nenhuma manutenção especial. Basta limpá-lo com um pano suave ou uma esponja húmida. Não utilizar agentes abrasivos ou detergentes O aquecimento excessivo por uma eventual falha do termóstato de trabalho é evitado pelo limitador de segurança que corta as duas fases e deixa o termo sem tensão. Neste caso, deverá chamar a Assistência Técnica para a sua reparação. O FABRICANTE reserva-se o direito de modificar as características e especificações técnicas dos seus produtos sem aviso prévio. - 11 -- 12 -

CONDIÇÕES GERAIS DA GARANTIA

A Fagor responde pelas faltas de conformidade do termoacumulador eléctrico que possam aparecer durante os 2 primeiros anos desde a entrega, tal como estabelecido no DL 67/2003 Adicionalemte, a Fagor oferece, às peças e componentes do termoacumulador eléctrico, uma garantia de até 2 anos, sempre que estas sejam substituidas pelo Serviço de Assistência Técnica Oficial da Fagor. Garante-se a cuba do termoacumulador eléctrico durante 5 ANOS, a partir da sua data de compra. Em caso de avaria da cuba durante esse prazo de garantia, substituir-se-á o aparelho completo. A nossa garantia aplica-se como a condição expressa de que o termoacumulador eléctrico tenha sido bem instalado, como o grupo de segurança e os casquillhos protectores que fornecemos juntamente como o aparelho. A Fagor não se responsabiliza pelas faltas de conformidade que se possam apresentar na intalação de que faz parte o termoacumula- dor eléctrico da sua marca. A Fagor não se responsabiliza pelas faltas de conformidade que se possam apresentar na instalação de que faz parte o termoacumuladro eléctrico da sua marca. MUITO IMPORTANTE: para ser credor desta garantia, é imprescindível que o utilizador comprove ao serviço técnico oficial da marca, a data de comprea mediante a factura de compra do aparelho. Todos os nossos técnicos dispõem do correspondente cartão que os acredita como Serviço Oficial da Marca. Em seu próprio benefício exija a sua identificaçao.

EXCLUSÕES DA PRESENTE GARANTIA

Estão excluídos da cobertura da presente Garantia, e portanto será a cargo do utilizador o custo total da reparação, o seguinte: a) As avarias provocadas por negligência ou mau uso do aparelho por parte do cliente. b) As avarias provocadas por causas fortuitas, força maior (fenómenos atmosféricos ou geológicos), congelação, sobrecargas de qualquer índole e causas externas ao aparelho. c) As reparações derivadas da acumlação de calcário nos aparelho. d) As intervenções que sejam originadas por uma incorrecta intalação do aparelho, de uma manipulação, modificação ou reparação realizada por pessoas não autorizadas ou serviços técnicos não oficiais ou de uma mantenção do mesmo não conforme com as recomendações de intalação e uso apresentadas nos Livros de Instruções ou Manual de instalação, ou da legislação vigente. e) O ressarcimento de danos e prejuízos, a substitução do aparelho e a devolução do preó da mesma. f) Os aparelhos destinados a usos industriales ou prefissionais. g) Incidências devidas a uma ruptura física, não atribuível a um defeito de fabrico (carcaças, vidros, embelezadores, paslticos, filtros, comandos,...). h) Ausência da placa de características identificativa do produto. NOTA: Para qualquer esclarecimento adicional, não hesite em contactar-nos telefonicamente atrasvés do 707 50 22 07, das 09:00 às 18:00 horas, via e-mail: info.pt@fagor.com, ou se preferir poderá visitar o nossosite em www.fagor.pt. A presente Garantia será valida unicamente em território Portugês, e exclusivamente com respeito ao aparelho menciana- do e outorgada por Edesa Industrial S.L., Barrio Garagarza, s/n. Apartado de correos 26. 20500 Mondragón (Gipuzkoa). España. PTCONGRATULATIONS. You have decided to acquire an electric water heater from FAGOR. We are a prestigious brand and our top priority is fulfilling the needs of our customers, solving them in advance via our innovative state of the art products. Our specialists have carefully manufactured and inspected all our FAGOR electric water heaters in order to provide an ideal response to their needs. Thank you for the confidence placed in us.

5. Redutor de pressão: É necessário colocá-lo depois do contador, na entrada

da habitação (nunca próximo do t e r m o quando a pressão seja superior a 5 Kg/cm²).

1- Aquecimento Elem.2- Piloto de atuação3- Termóstato do trabalho4- Termóstato do segurança5- Termóstato

1. Posição de trabalho2. Posição de esvaziar

Nome da marca Modelos Emissões de óxidos de azoto Nível de potência acústica, interior Produção de água quente: perfil de carga indicado Produção de água quente: classe de eficiência energética Produção de água quente: eficiência energética Consumo anual de combustíve Consumo diário de gás Consumo anual de corrente Consumo diário de eletricidade Regulação da temperatura do regulador da temperatura Valor "smart" "1" : as informações relativas à eficiência energética na produçãode água quente e ao consumo anual de corrente e de combustível aplicam-se apenas com a regulação inteligente ligada Consumo semanal de gás com controlo inteligente Consumo semanal de gás sem controlo inteligente Consumo semanal de eletricidade com controlo inteligente Consumo semanal de eletricidade sem controlo inteligente Possibilidade de funcionamento exclusivo em horários com menos carga. Capacidade Água misturada a 40°C.
