Caractéristiques techniques	Cadre en aluminium léger, suspension avant et arrière, roues de 29 pouces, transmission Shimano XT, freins à disque hydrauliques.
Utilisation	Conçu pour le trail et l'enduro, idéal pour les terrains variés et les descentes techniques.
Maintenance et réparation	Entretien régulier recommandé tous les 100 km, vérification des freins et de la transmission, nettoyage du cadre après chaque sortie.
Sécurité	Port du casque obligatoire, vérification des freins avant chaque sortie, utilisation d'équipements de protection recommandée.
Informations générales	Poids total du vélo : environ 13 kg, garantie de 2 ans sur le cadre, disponibilité de pièces de rechange.

FOIRE AUX QUESTIONS - Trailfox TF01 BMC

Comment régler la suspension du BMC Trailfox TF01 ?

Pour régler la suspension, utilisez la molette de réglage située sur l'amortisseur arrière. Tournez dans le sens horaire pour augmenter la dureté et dans le sens anti-horaire pour l'adoucir. Assurez-vous de tester le vélo après chaque ajustement.

Quel type de pneus dois-je utiliser pour le BMC Trailfox TF01 ?

Le BMC Trailfox TF01 est compatible avec des pneus de 29 pouces. Choisissez des pneus adaptés à votre type de terrain, qu'il soit roulant ou boueux.

Comment entretenir la chaîne de mon BMC Trailfox TF01 ?

Nettoyez la chaîne régulièrement avec un dégraissant. Lubrifiez-la ensuite avec une huile spécifique pour chaîne de vélo pour assurer un bon fonctionnement et éviter l'usure.

Que faire si je rencontre des problèmes de freinage ?

Vérifiez d'abord le niveau de liquide de frein et l'état des plaquettes. Si les plaquettes sont usées ou si le liquide est bas, remplacez-les. Assurez-vous également que les disques ne sont pas voilés.

Comment régler la hauteur de la selle sur le BMC Trailfox TF01 ?

Pour régler la hauteur de la selle, déserrez le collier de serrage, ajustez la selle à la hauteur souhaitée et resserrez le collier pour la maintenir en place.

Quelle pression devrais-je mettre dans les pneus ?

La pression recommandée se situe généralement entre 2,0 et 2,5 bars, mais vérifiez les indications sur le flanc des pneus pour des recommandations spécifiques.

Comment régler le dérailleur avant ?

Pour régler le dérailleur avant, utilisez les vis de butée pour assurer que le dérailleur est bien aligné avec les plateaux et que la chaîne passe en douceur entre les vitesses.

Comment nettoyer le cadre du BMC Trailfox TF01 ?

Utilisez de l'eau savonneuse et une éponge douce pour nettoyer le cadre. Évitez les nettoyeurs haute pression qui peuvent endommager les composants électroniques.

Où puis-je trouver des pièces de rechange pour le BMC Trailfox TF01 ?

Vous pouvez trouver des pièces de rechange auprès des revendeurs BMC agréés ou sur le site officiel de BMC dans la section des accessoires.

Quel est le poids maximum recommandé pour le cycliste sur le BMC Trailfox TF01 ?

Le poids maximum recommandé pour le cycliste est de 120 kg, y compris l'équipement.

Comment régler le guidon pour un meilleur confort ?

Pour régler le guidon, dévissez le collier de serrage, ajustez la hauteur et l'angle selon vos préférences, puis resserrez le collier.

MODE D'EMPLOI Trailfox TF01 BMC

-Maxxis Minion DHF 2.5,

Highroller II 2.3, Ardent 2.4

• Maxxis Minion DHF 2.5,

Highroller II 2.3, Ardent 2.4

• Schwalbe Hansdampf 2.35
• Michelin Wild Rock'R2 2.35

Afin d'assurer un fonctionnement optimal, veuillez respecter les règles suivantes pour lechioix des pieces :

Le vello est concu pour un pédalier double ou simple plateau, pas triple plateau.
- Si vous utilisez un double plateau, vous devez utiliser un dérailler avant concu pour un triple plateau.
- Taille maxi du plateau XX1 : 32 dents.
- La course maxi de la fourche est de 160~mm . Seules les fourches à tête simple sont autorisées.
- La taille maxi des pneus dépend du fabricant de pneus. Les pneus suivants ont été testés et leur compatibilité confirmée (pour une largeur interieure de jante de 20~mm ):

• Continental X-King 2.4,
  Mountain King 2.4 und Trail King 2.4
• Maxxis Minion DHF 2.5,
  Highroller II 2.3, Ardent 2.4
• Schwalbe Hansdampf 2.35

• Michelin Wild Rock'R2 2.35

• Dans le cas d'un amortisseur avec « piggy back», tous les porte-bouteilles de gaz ne sont pas compatibles. Veuillez vérifier le jeu.

• La compatibilité des manivelles suivantes a été confirmée :

• Shimano SLX FC-M675

• Shimano XT FC-M785
• Shimano XTR FC-M980 38/26

• Sram XX1 168 Q-factor

• Selon nos informations, les cadres Trailfox sont compatibles avec la plupart des amortisseurs proposés sur le marché. L'amortisseur doit avoir une longueur de 200 mm et une course de 57 mm. La compatibilité des amortisseurs suivants a été confirmée :

• Fox Float

• Fox Float X

• Cane Creek Double Barrel Air

• Tandis que la plupart des guide-chaires simple plateau sont compatibles, seuls quelques guide-chaires double plateau peuvent etre montés sans modifications. Les modeles suivants ont ete testes et sont compatibles :

• Blackspire Twinty 2X

• E13 Heim 2RS

CHEMINEMENT DES CÂBLES / REMPLACEMENT D’UNE GAIN DE CÂBLE

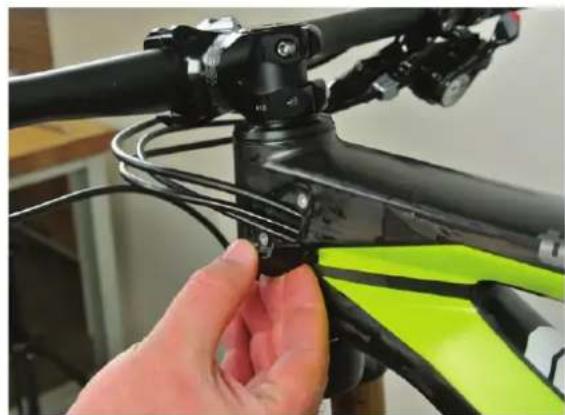

Enlevez les colliers des cables au niveau du tube de direction et du tube diagonal.

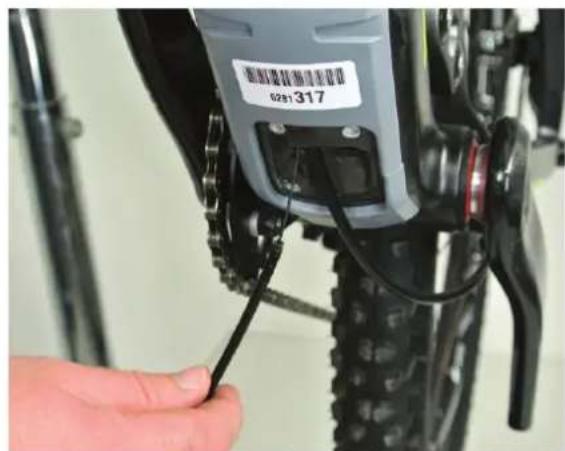

2 L orsque you remplacez les gains nous vous recommendons de laisser les cables en place afin qu'ils puissant guider la nouvelle gaine.

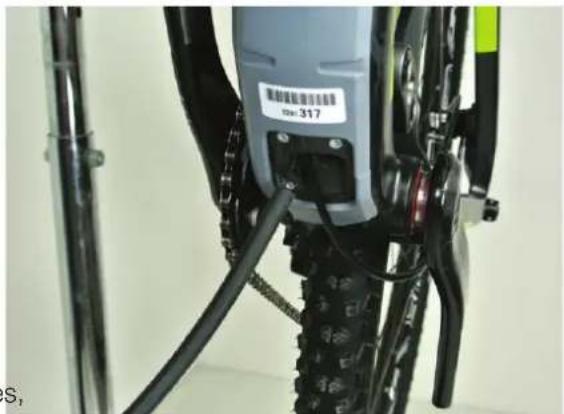

3 Sortez la gaine de cable du cadre en direction du boitier de pédalier.

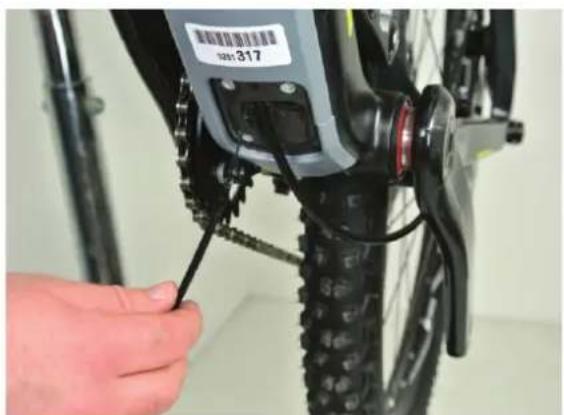

4 Voitre vello est équipé de tubes en mousse qui enveloppent la gaine de cable pour empêcher les cliquetis. Enlevez ces tubes en mousse en les faisant passer par l'orifice sous le tube diagonal.

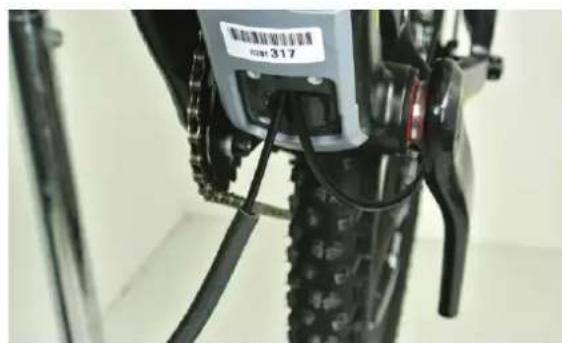

5 Glissez le tube en mousse sur la nouvelle gaine de cable.

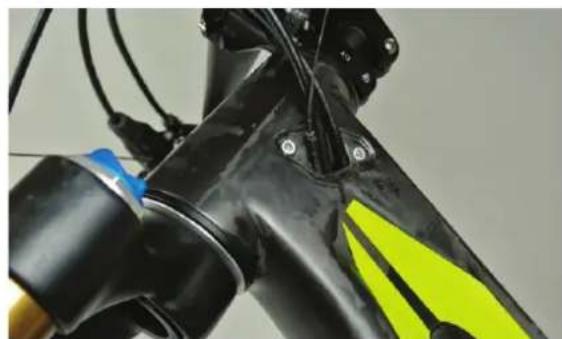

6 M ontez la gaine sur le cable que vous avie laissé dans le cadre pour guider celle-ci.

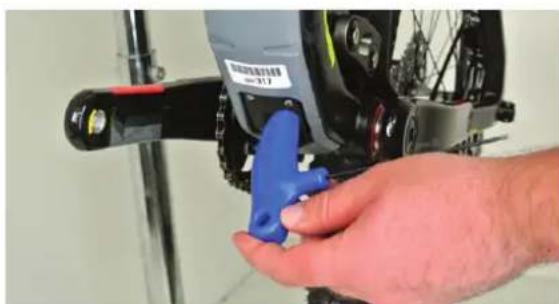

7 Poussez la gaine et le tube en mousse dans l'orifice sous le tube diagonal jusqu'à l'orifice au niveau du tube de direction.

8 A ssurez-vous que la gaine desserte au bon endroit.

Prontez les colliers des cables.

MONTAGE DE LA PATTE ANTI-SAUT DE CHAINE

1 Voitre vello est équipé d'une patte anti-saut de chaîne qui est montée sur la plaque ISCG.
2 A fin d'assurer un fonctionnement optimal, nous vous recommendons d'utiliser des entreprises entre le cadre et la patte anti-saut de chaine, comme suit :

Manivelle Entretoises
XTR	2 mm
XT+SLX	2 mm
XX1	6 mm

RÉGLAGE DU DÉRAILLEUR AVANT

1 N ous yous recommandons de monter le dérailleur avant le plus bas possible.
2 A fin d'assurer un fonctionnement optimal avec la manivelle XTR FC-M980, nous vous recommendons d'utiliser la position triple sur la manette de dérailler et de bloquer la grande couronne au moyen de la vis de limitation au niveau du dérailler avant.
