BEDIENUNGSANLEITUNG Trailfox TF01 BMC
Mountain King 2.4 und Trail King 2.4
Für eine optimale Funktion beachteitte die folgenden Hinweise:
- Dieses Bike wurde für die Verwendung mit Einfach- oder Zweifachkurbeln konstruiert, die Verwendung von Dreifachkurbeln ist nicht möglich.
-
Bei der Verwendung einer Zweifachkurbel muss ein Dreifach-Umwerfer verwendet werden.
Maximale Kettenblattgrosse mit XX1 ist 32.
Maximaler Federweg an der Gabel ist 160~mm Doppelbrückengabeln sind nicht zugelassen.
Die maximale Reifenbreite hangt vom Reifenhersteller und der Felgenbreit ab. Die folgenden Reifen wurden getestet (auf einer Felge mit 20mm Innenweite) und bestätigt: -
Continental X-King 2.4,
Mountain King 2.4 und Trail King 2.4
Die folgenden Kurbeln sind getestet und bestätigt als kompatibel:
- Shimano SLX FC-M675
- Shimano XT FC-M785
- Shimano XTR FC-M980 38/26
- Sram XX1 168 Q-factor
Gemass unseren Informationen passen die meisten Dampfer auf dem Markt in den Trailfox-Rahmen. Dampferlänge muss 200 mm sein, Hub 57 mm. Bestätigt ist die Kompatibilität mit den folgenden Dampfern:
- Fox Float
- Fox Float X
- Cane Creek Double Barrel Air
Die meisten Kettenführungen für Einfachkurbein passen ohne Probleme. Für Zweifachkurbein passen hingesen nur weniger. Die folgenden wurden getestet und bestätigt:
- Blackspire Twinty 2X
-E13Heim2RS
KABELVERLEGUNG/AUSTAUSCH DER KABELHülLEN

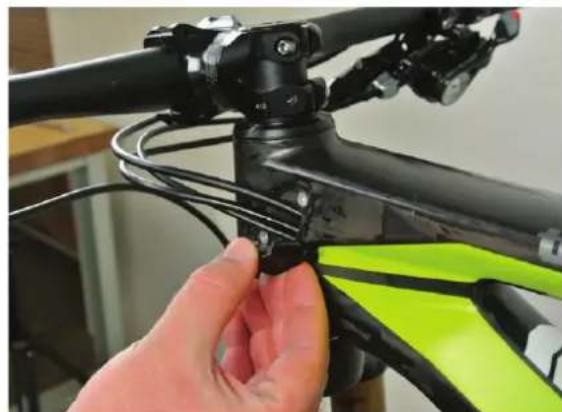

Entferne die Kabelklemmen an Steuerhr und Unterhr.

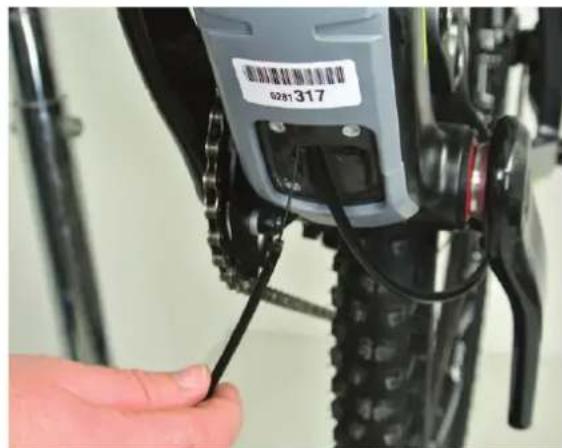

2 Beim Ersetzen der Kabelhüllen empfehlen wir, die Kabel im Rahmen zu halten, um die Kabelhülle führen zu konnen.

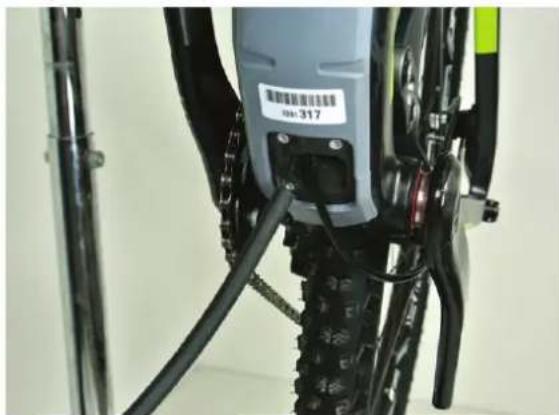

3 Ziehe die Kabelhülle in Richtung Tretlager aus dem Rahmen.

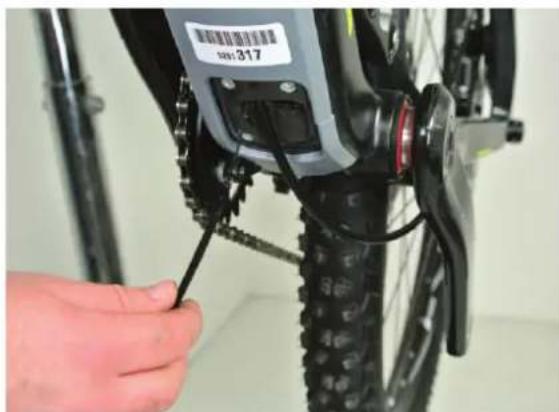

4 U m die Kabelhülle ist ein Schaumstoffschl. montiert, um Gerausche zu verhindern. Entferne diesen durch die Öffnung unter dem Unter- rohr.

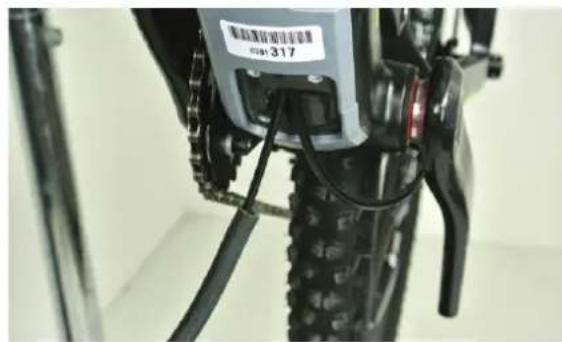

5 Ziehe den Schaumstoffschlauch über die neue Kabelhülle.

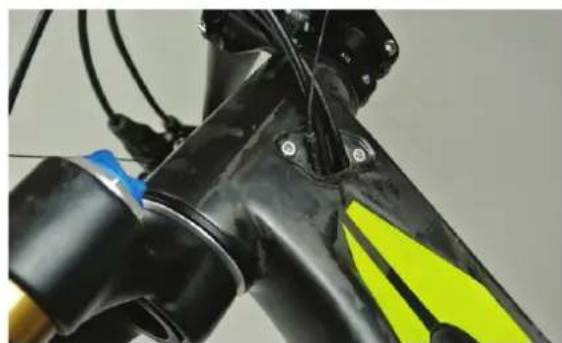

6 Fuhre das im Rahmen belassene Kabel in die Kabelhülle ein um diese zu führen.

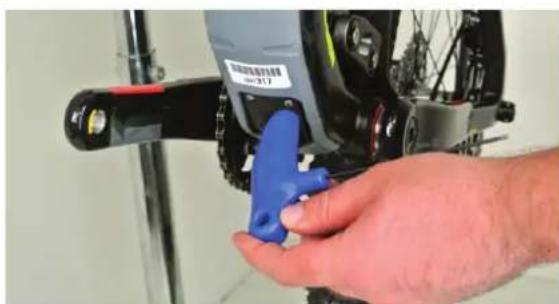

7 Stosse die Kabelhülle und den Schaumstoffschlauch durch die Öffnung unter dem Unter-rohr hoch zur Öffnung am Steuerrohr.
Beache, dass die Kabelhülle in der richtigen Position austritt. (von oben nach unten: Reverb Stealth Sattelstütze, Bremse, Schaltung).
Installiere die Kabelklemmen.
INSTALLATIONKETTENFANGER
1 Dein Bike ist mit einem Kettenfänger ausge-stattet, der an den ISCG-Aufnahmen befestigt wird.
2 Für eine optimale Funktion empfehlen wir die folgende Dicke der Spacer:
| Kurbel Spacer | |
| XTR | 2 mm |
| XT+SLX | 2 mm |
| XX1 | 6 mm |
UMWERFEREINSTELLUNG
1 Wir empfehlen, den Umwerfer so tief wie möglich zu montieren.
2 Für bestmögliche Funktion mit der XTR FC-M980-Kurbel empfehlen wir, die Dreifach-Position an dem Schalthebel zu wahren und mit der Begrenzungsschraube am Umwerfer die Position für das große Kettenblatt zu sperren.
