MANUALE UTENTE Trailfox TF01 BMC
Per un funzionamento ottimale, rispetto le seguentiindicazioni nello scegliere i componenti:
- Il telaio è progettato per funzionare con corona singola o doppia, non con tripla corona.
- Quando si installa la doppia corona, usare underagliatore compatibile con la tripla.
- La dentatura massima per le corone XX1 è 32 denti.
- La corsa massima ammessa della forcella è 160 mm; montare sono forcelle a piastra singola.
-
La misura massima di pneumatico compatibili dipende dal fabbricante; I seguenti modelli sono stati testati e risultano corretti (con cerchi di sezione interna 20mm ):
-
Continental X-King 2.4,
Mountain King 2.4 und Trail King 2.4 - Maxxis Minion DHF 2.5,
Highroller II 2.3, Ardent 2.4 - Schwalbe Hansdampf 2.35
-
Michelin Wild Rock'R2 2.35
-
Se montate un ammortizzatore con serbatoio piggy-back esterno, controllare la possibile interferenza con determinati modelli di porta-borraccia.
-
Sono compatibili le seguenti guarniture Shimano:
-
Shimano SLX FC-M675
- Shimano XT FC-M785
- Shimano XTR FC-M980 38/26
- Sram XX1 168 Q-factor
Secondo le nostre informazioni, i telai Trailfox sono compatibili con la maggior parte degli ammortizzatori disponibili in commercio; la lunghezza corretta è 200 mm con 57 mm di corsa; si conferma la compatibilità con i seguenti ammortizzatori:
- Fox Float
- Fox Float X
-
Cane Creek Double Barrel Air
-
La maggior parte delle guide catena per mono-corona sono compatibili, ma solo alcuni di quelli per corone doppieenza dover fare modifiche; quale testate compatibili sono:
-
Blackspire Twinty 2X
- E13 Heim 2RS
PASSAGGIO DEI CAVI / SOSTITUZIONE DELLE GUAINE
1

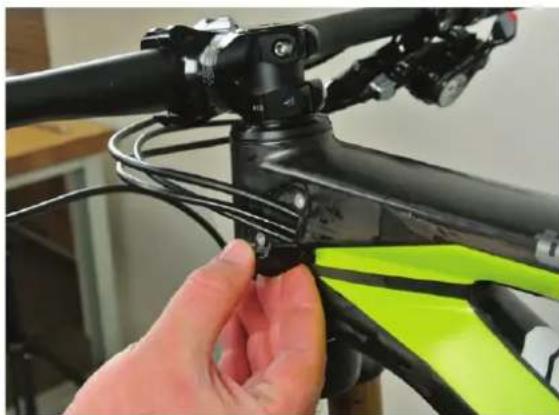

Smontare i morsetti di fissaggio della guaina al tubo di sterzo e sul tubo obliquo.
2

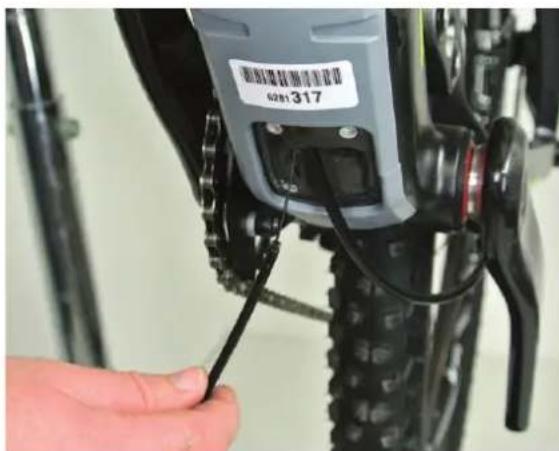

Quando si sostituiscono le guaine si raccomanda di tenere in posizione il cavo in modo che possa fare da guida alle nuove guaine.
3

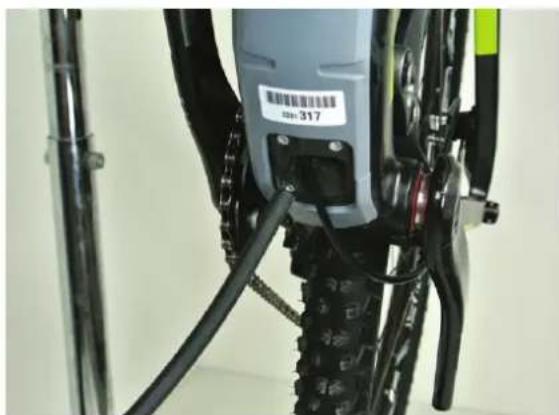

Per estrarre la guaina dal telaio, tirare dal tubo obliquo verso il movimento centrale.
4

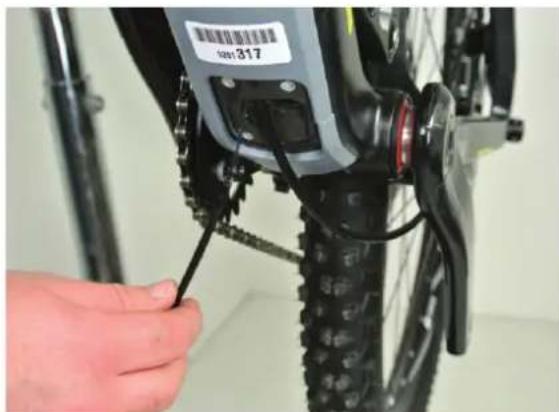

L a bici ha di seri e dei rivestimenti in schiun
delles guaine, in modo che non sbattano rumorosamente contro le pareti del telaio.
5
Fare passare la nuova guaina all'interno del ento in schiuma.
6

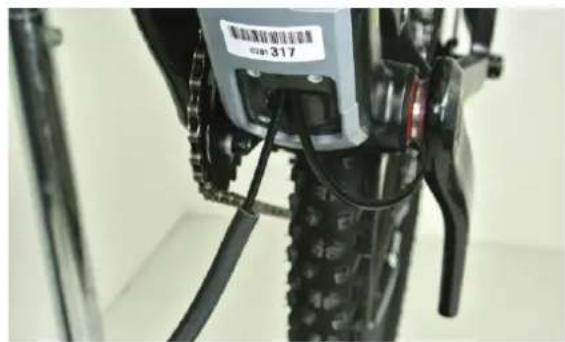

Inserire il cavo rimasto nel telaio nella nuova guaina per guidarla all'interno del telaio.
7
Spingere la guaina e il rivestimento in schiuma dentro all'apertura sotto al tubo obliquo verso quella nel tubo si sterzo.
8

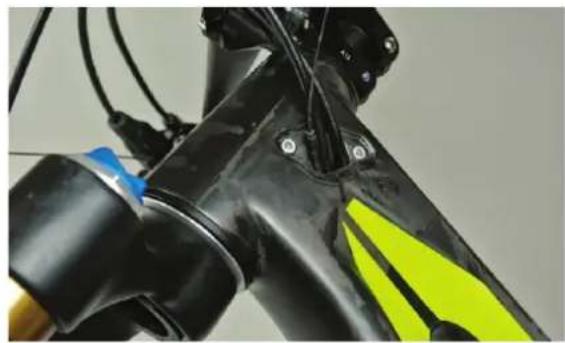

A ssicurarsi che le guaine escano nella giusta posizione.
9

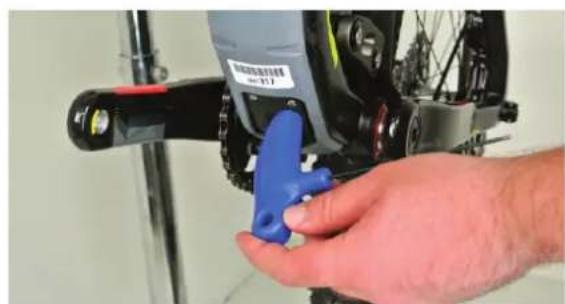

ontare imorsetti di fissaggio guaine.
PIASTRE ANTI-CADUTA DELLA CATENA
1 L a bici ha montata di seri, ai fori per il montaggio delle guide ISCG, un piastra anti-caduta per la catena.
2 Per un funzionamento ottimale vi raccomandiamo l'uso delle rondelle distanziali come riportato di seguito:
REGOLAZIONE DEL DERAGLIATORE
1 Si raccomanda di montare il deragliatore il più in basso possibile.
2 Per un funzionamento ottimale con la guarnitur a XTR FC-N980 si raccomanda di usare un dato per tripla corona, eliminando la corsa per la corona grande con la vite di registrazione del fondo corsa superiore.
