BEDIENUNGSANLEITUNG Timemachine Road TMR01 BMC

Kabelverlegung fur mechanische Schaltung 27

Kabelverlegung fur Di2 29

Montage von Gabel und Steuersatz 31

Montage von Sattelstütze und Sattelklemme 32

Montage der Hinterbremse 33

Bremsbelags-Konfiguration (vorne und hinter) 37

Montage der Vorderadrbremse 38

Notizen 42

Einleitung

Die BMC timemachine Rahmen und Komponenten wurden für bestmögliche Aerodynamik und Fahregenschaften als System konzipiert.

Integration ist eines der Kornelemente der timemchine, davon ist es wichtig zu verstehen, dass die meisten Komponenten des Rahmensets spezifisch für die timemchine TMR01 entwickelt wurden und ihre Funktion von der herkömmlicher Komponenten abweicht.

Die BMC timemachine TMR01 nutzt die aktuellsten und hochwertigsten Technologien die in der Bikefertigung eingesetzt werden. Dazu gehoren scharfkantige und dunnwandige Karbonkonstruktionen, die sorgfältig behandelt werden sollen den (manchmal unsichtbare) Beschadigungen zu verhindern.

Aus diesen Gründen bitten wir Sie, die Instruktionen in thisem Benutzerhandbuch sorgfältig zu beachten.

Fehler bei den mechanischen Arbeiten konnen Stürze verursachen, die zu schweren Verletzungen oder gar zum Tod führen konnen.

Falls Sie nicht das geeignete Werkzeug besitzen oder keine ausreichende Erfahrung haben, um die in dieser Anleitung beschrieben Arbeiten auszuführen, sowie wenn Sie weitere Informationen brauchen, wenden Sie sichitte an ihren BMC Handler.

Kabelverlegung für mechanische Schaltung

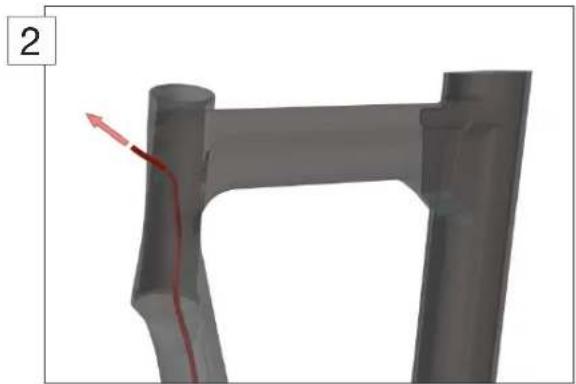

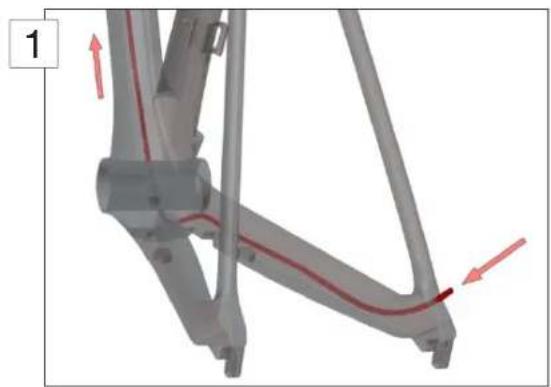

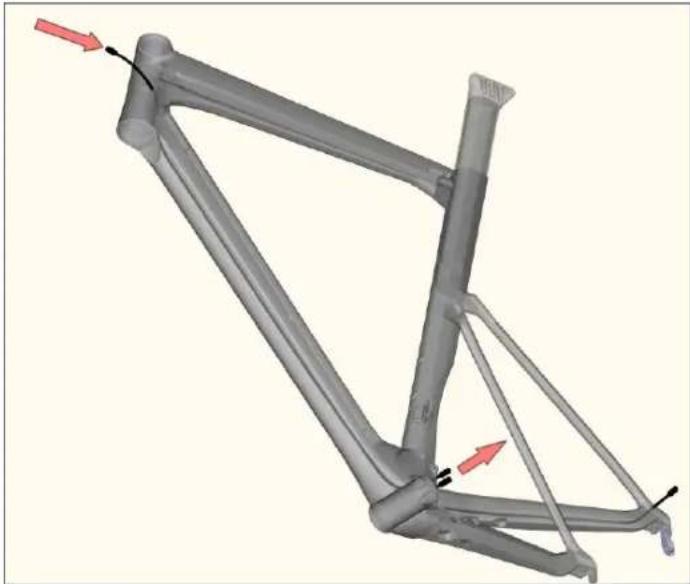

1. Führ die Kabelhülle für das hintere Schaltwerk durch den Rahmen, beginnend am Ausfallende (1). Die Kabelhülle solte an der Öffnung auf der linken Seite des Steuerrohrs austreten (2).

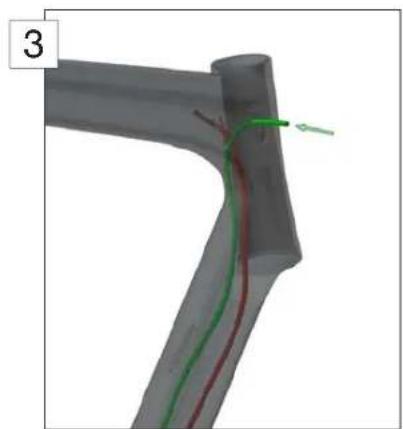

1. Fuhre die Kabelhülle fur den Umwerfer durch die Öffnung auf der rechten Seite des Steuerrohrs in den Rahmen (3). Die Kabelhülle muss durch das Unterrohr und am Tretlager zur linken Seite den Rahmen wieder verlassen.

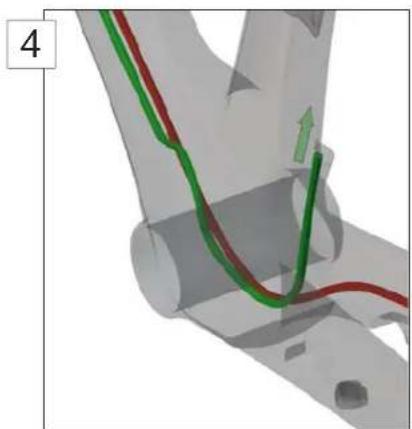

1. Installiere die Hulleendhule mit Nase auf die Kabelhule und fuhre thesezurick in den Rahmen, so dass die Nase der Hulleendhulse im Umwerfer-Kabelstopper sitzt (4).

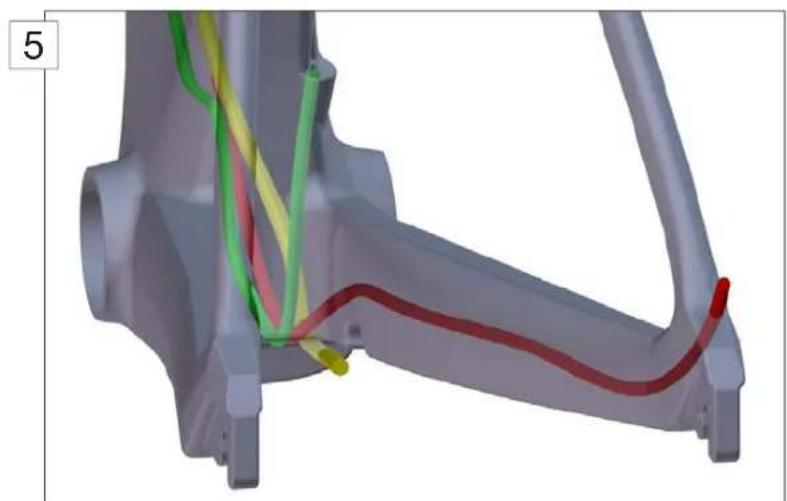

2. Fuhre die Kabelhülle für die Hinterradbremse durch die Öffnung am Steuerrohr und das Unterrohr bis sie hinter dem Tretlager wieder austritt (5).

Beache, dass das Bremskabel rechts von den Schaltkabeln verlaufen muss.

Hinweis: Alle Informationen zur korrekten Installation der Di2-Kabel findest Du in der Shimano-Bedienungsanleitung.
These Anleitung bezieht sich nur auf die korrekte Positionierung der Kabel im TMR01-Rahmen.

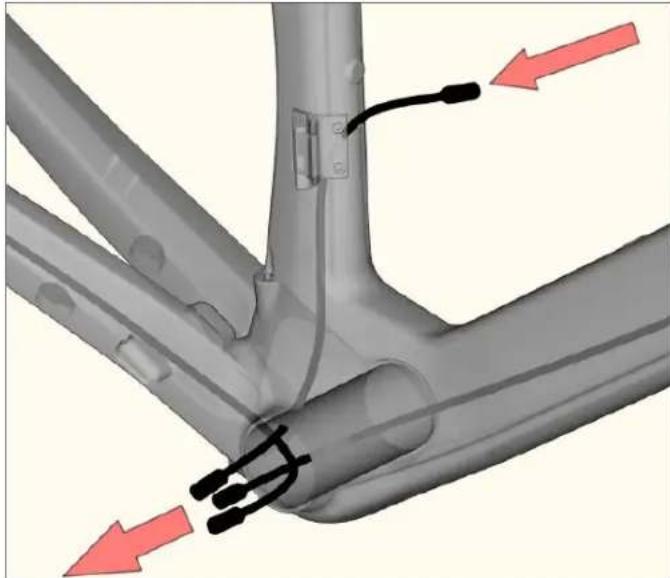

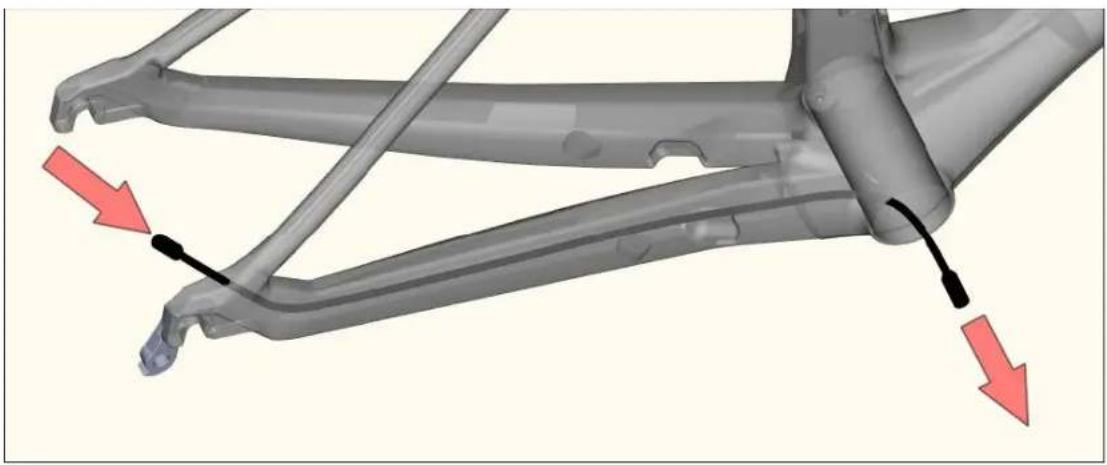

1. Benutze ein herkömmliches Schaltkabel, um das Di2-Kabel für das Schaltwerk durch die Kettenstrebe zu führen. Beginne am Ausfallende und führe das Kabel am Tretlager aus dem Rahmen raus.

1. Fuhre das Di2-Verzweigungskabel mithilfe eines Schaltkabels durch das Unterrohr. Beginne am Steuerrohr und fuhre das Kabel durch das Tretlager aus dem Rahmen.

1. Fuhr das Di2-Umwerfkabel durch das Loch vor dem Umwerfersockel und wieder raus durch das Tretlager.

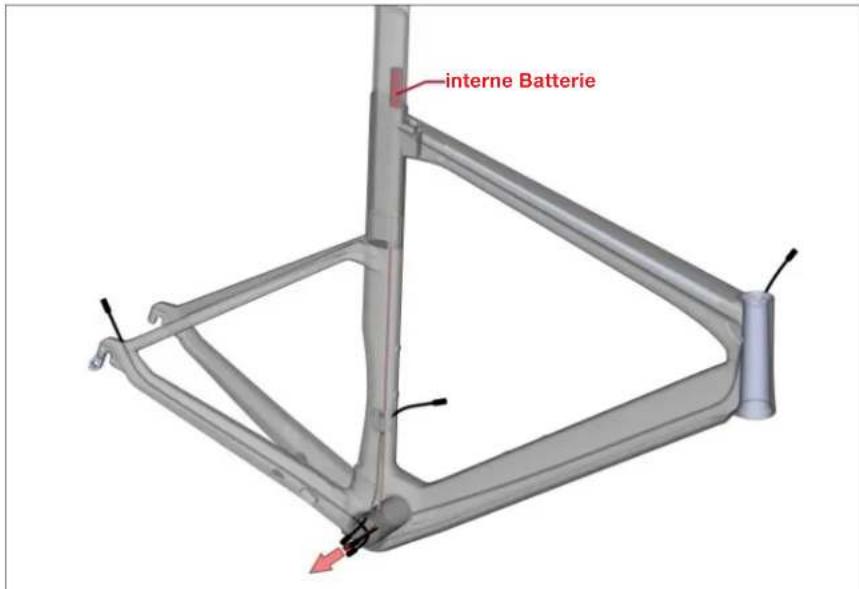

1. Installiere die Batterie in der Sattelstutzne und fuhre das Kabel durch das Sitzrohr, bevor es ebenfalls am Tretlager austritt.

1. Verbirde alle Di2-Kabel mit der Verzweigung.
2. Schiebe die Kabel und die Verzweigung zurück in das Tretlager und Sitzrohr.
3. Installiere die Di2-Dichtungen.

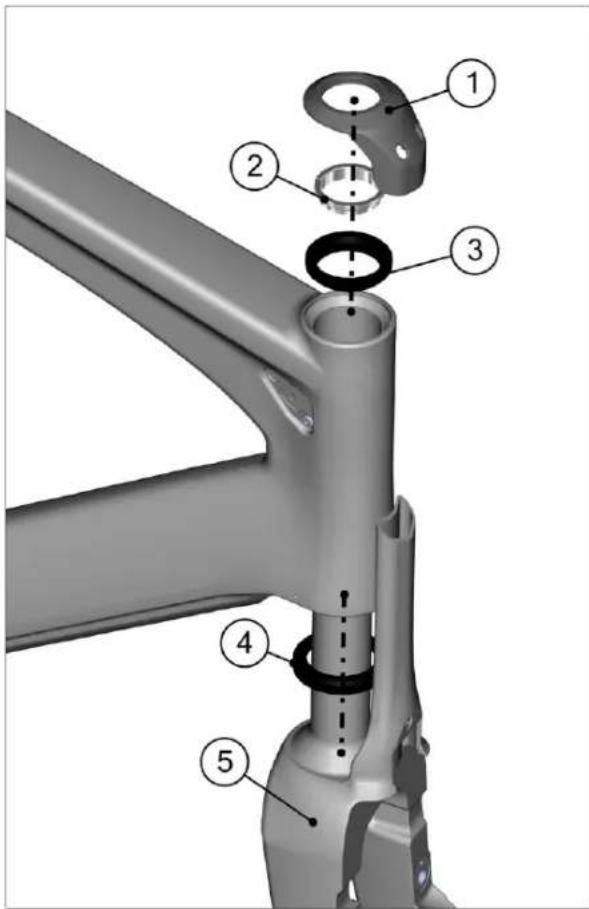

Montage von Gabel und Steuersatz

1. Beache, dass die Bremskabelhülle der Hinterradbremse vor der Gabel montiert werden muss.
2. Appliziere Fett auf die Lager (Nr. 3 und 4) und Lagersitze im Rahmen. Platziere die Lager im Rahmen.
3. Appliziere Fett auf den Gabelschaft, und schiebe danach die Gabel durch die Lager und das Steuerrohr.
4. Schiebe den Kompressionsring (Nr. 2) über den Gabelschaft.
5. Appliziere Fett auf die Kontaktfliche des Top Caps (Nr. 1) und schiebe these über die Gabel.

	Beschreibung AntikelNr.
	Steuersatz-Kit 212485
1 Top cap
2 Kompressionsring
3 Oberes Lager
4 Unteres Lager
5 Aero road Gabel "teamred" 212474
	Aero road Gabel "flame" 212475
	Aero road Gabel "white" 212476
	Aero road Gabel "stealth" 212477

Montage der Sattelstütze und Sattelklemme

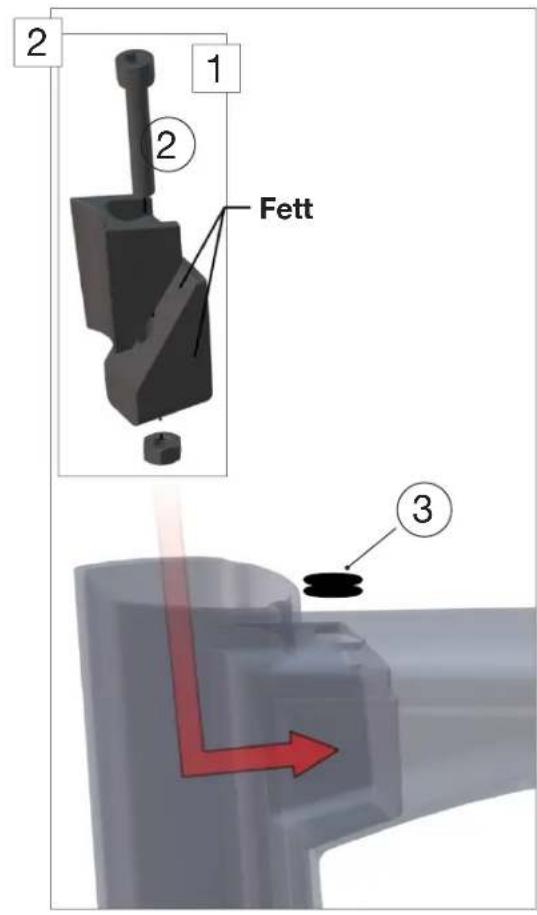

1. Appliziere Fett auf die Kontaktfläche zwischen den beiden Keilen der Sattelklemme und auf die Aussenfläche. Die Kontaktfläche zwischen Sattelstütze und Sattelklemme muss fettfrei bleiben.
2. Baue die Sattelklemme zusammen (1) und platziere sie im Rahmen (2).
3. Für Di2 Schaltung, montiere die Batterie in der Sattelstütze.
4. Appliziere Karbon-Montagepaste auf die Sattelstütze und auf die Innenseite des Sitzrohres.
5. Fuhre die Sattelstütze in den Rahmen ein.
6. Montiere die Sattelbefestigung (Nr. 1).

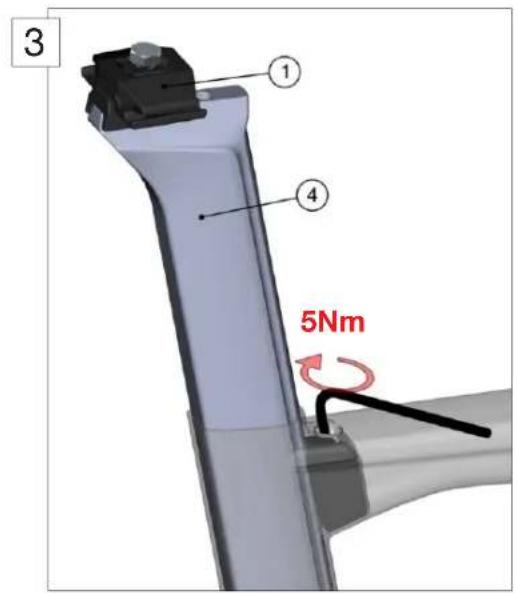

7. Ziehe die Sattelklemme mit maximal 5Nm an (3).
8. Installiere den Gummistopfen (Nr. 3) um die Öffnung im Oberrohr zu schliessen.

	Beschreibung Antikelnr.
1 Sittelbefestigung 212482
2 Sittelklemme 212483
3 Gummistopfen 212484
4 Sittelstütze "team red" 212478
	Sittelstütze "flame" 212479
	Sittelstütze "shark" 212480
	Sittelstütze "white" 212481

Montage der Hinterradbremse

1. Das Hinterradkabel sollte bereits montiert sein, andernfalls folge der Anleitung im ersten Kapitel.

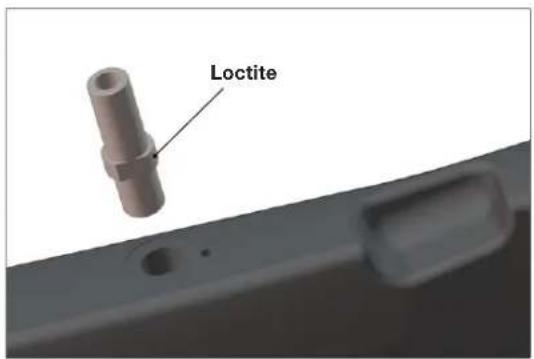

2. Trage etwas Loctite auf und montiere den Bremssockel.

	Beschreibung Artikeln.
	Hinterradbremse 212496
1 Bremsarm
2 Einstellplatte
3 Feder 212499
4 Einstellschaube

1. Platziere die Einstellplatte (Nr. 2) und montiere die Einstellschraube (Nr. 4) (2).

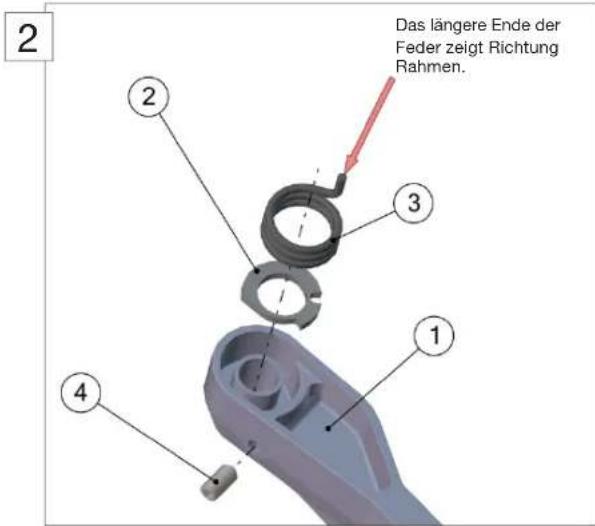

1. Appliziere Fett auf die Feder und platziere sie im Bremsarm. Die silberne Feder gehort zum rechten Bremsarm. Das langere Ende der Feder zeigt Richtung Rahmen (2).

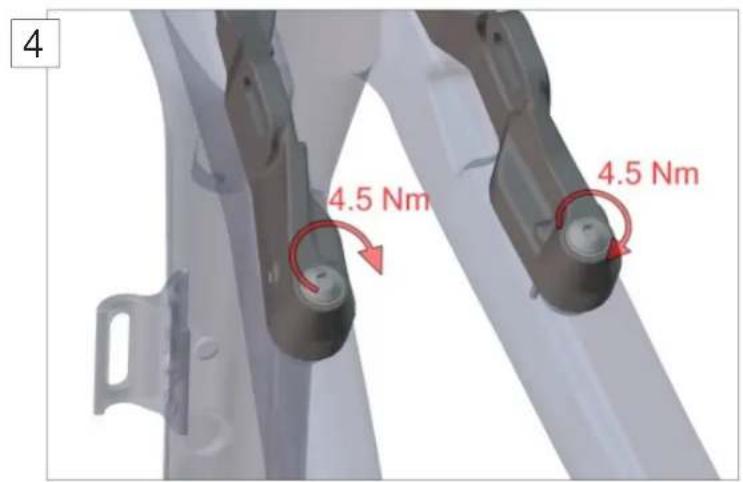

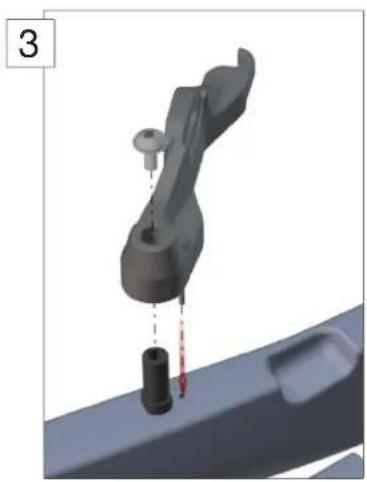

2. Installiere den Bremsarm am Rahmen (3). Ziehe die M5-Schraube mit 4.5Nm an (4).
3. Wiederhole die Schritte 2 - 5 für den verbleibenden Bremsarm. Beachte, dass die linke Seite mit der dunklen Feder montiert werden muss.

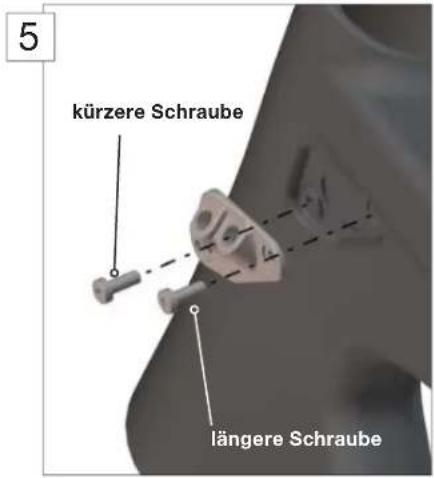

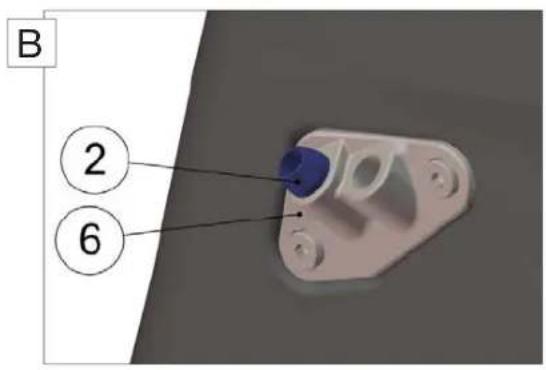

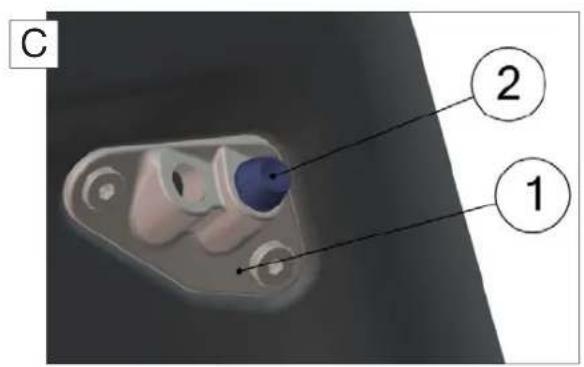

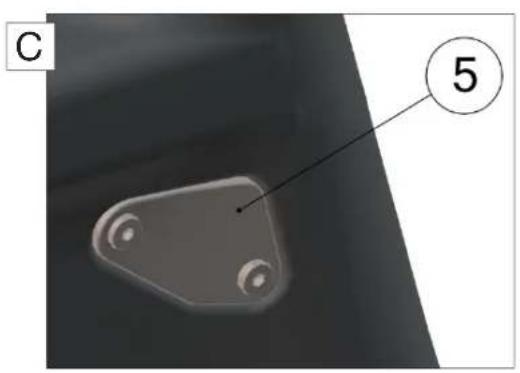

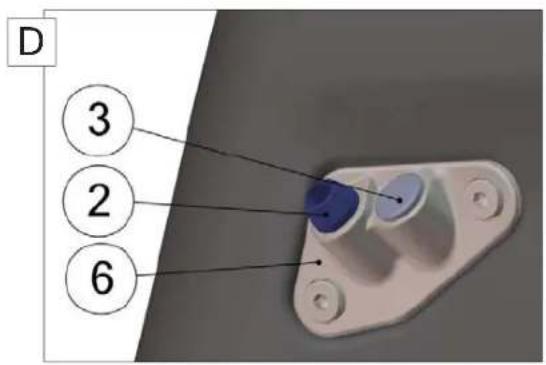

1. Führ die Kabel durch die entsprechenden Kabelführungen und Dichtungen. Befestige danach die Kabelführungen am Rahmen um die Öffnungen zu schliessen (5). Die vier möglichen Kombinationen sind unter aufgeführrt.

Wichtig: Die kürzere Schraube (4.5mm) muss vorne verwendet werden, die langere (8mm) hinter.

	Kombinationen/Beschreibung Benötierte Teile Anteilenr.

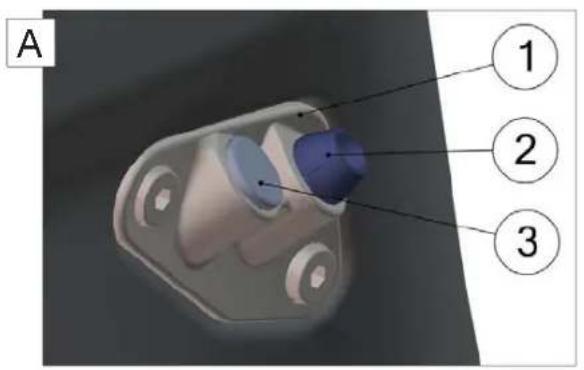

A	Mechanisch (USA und EU Standard)	1,2,3,6 212487
B	Mechanisch (UK Standard)	1,2,3,6 212487

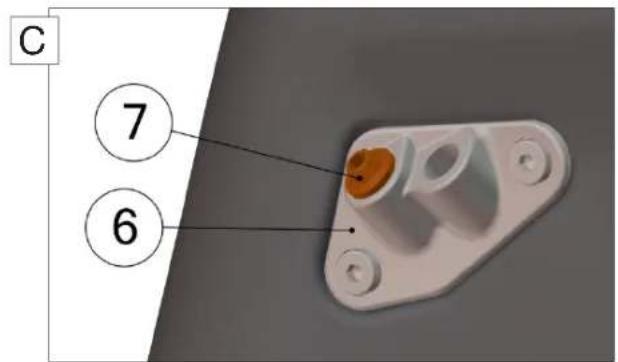

C	Di2 (USA und EU Standard)	5,6,7 212488

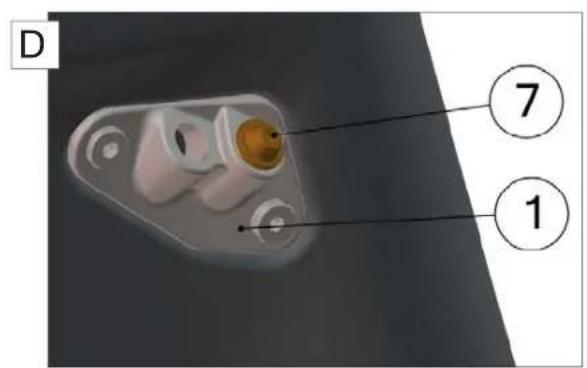

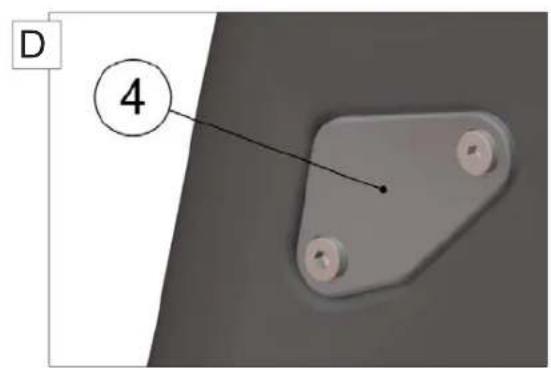

D	Di2 (UK Standard)	1,4,7 212488
2	Schaltkabel-Dichtung (Ersatzteil)	2 212490
3	Bremskabelstopfen (Ersatzteil)	3 212491
7	Di2 Dichtung (Ersatzteil)	7 212489

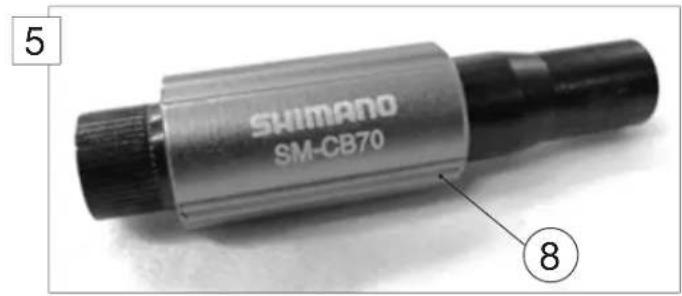

1. Trenne die Kabelhülle 100mm entertn von der Kabelführung ab und installiere den Kabeleinsteller (Nr. 8). Installiere inh gemass der Shimano-Anleitung.

1. Fuhre das Bremskabel durch den Bremshebel und die Kabelhülle.
2. Schiebe den Liner der Pipe uber das Bremskabel (7). Schiebe danach die Pipe (Nr. 1) uber das Bremskabel und den Liner (8).

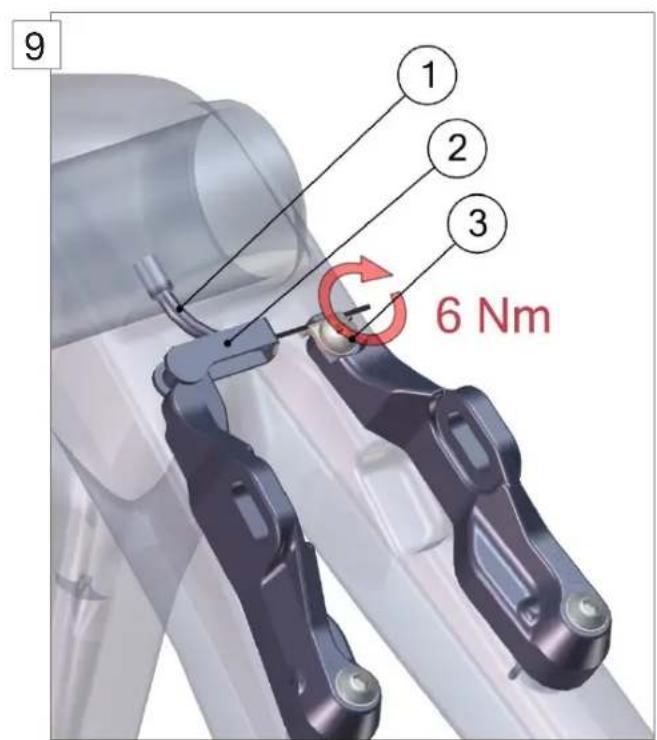

1. Montiere die Brücke (Nr. 2) und klemme das Bremskabel am linken Bremsarm mit der T25 Klemmschraube (Nr. 3). Ziehe diese mit 6Nm an.

	Beschreibung Artikelnr.
	Hinterradbremse 212496
1 Pipe
2 Brücken
3 Klemmschraube 212499
8 Shimano Kabeleinsteller

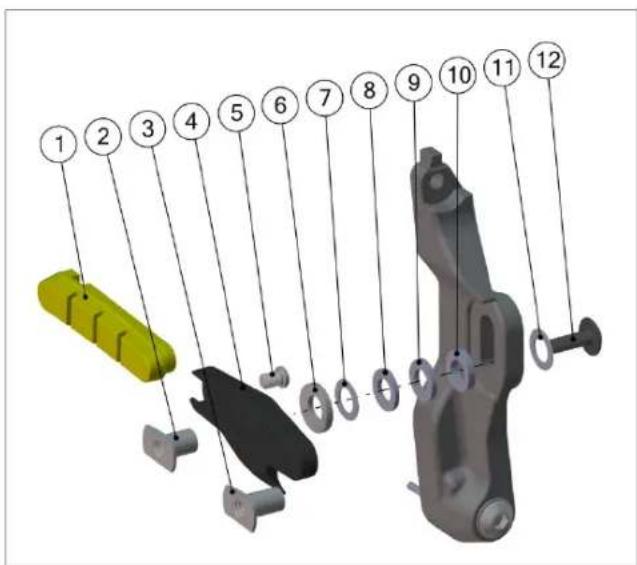

1. Montiere die Bremsbeläge:

POS	Beschreibung	AntikelNr.
1	Bremsbelag	Brems-belags-Kit212498
2	Mutter 10mm
3	Mutter 12mm
4	Bremsbelagshalter
5	Sicherungsschraube
6	Konkave Unterlags-scheibe
7	Spacer 0.5mm
8	Spacer 1.2mm
9	Spacer 1.5mm
10	Spacer 2.0mm
11	Unterlagsscheibe
12	Schraube M5 x 16

Abhänging von der Felgenbreite muss die Position der Bremsbeläge eingestellt werden durch die Verwendung von Spacern (7, 8, 9, 10). Entnahme die richtige Kombination der unterstehenden Tabelle.

Felgentyp	Felgenbreite	Spacer pro Seite (mm)	Mutterlänge
Zipp 303/404/808 26.5 0.5 10
	23 2.5 10
	22 3 10
	21 3.5 12
Easton, EC90 SL 20.5 3.7 12
Mavic Cosmic Carbone SL	19	4.2	12

• Beachte, dass nur die Unterlagsscheibe (Nr. 11) zwischen Bremsarm und Bremsbelagsschraube (Nr. 12) eingesetzt werden darf.
  -itte folge den Angaben des Laufradherstellers bezuglich Bremsbelagswahl.

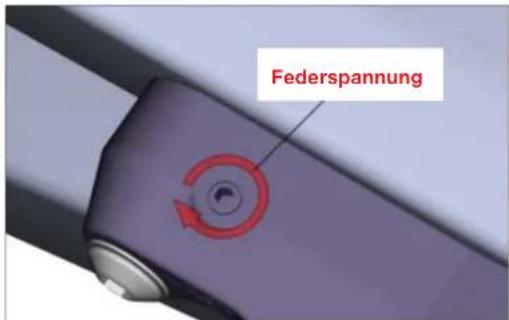

• Stelle die Federspannung (mittels der M4-Einstellschraube) so ein, dass die Bremse symmetrisch Funktioniert.

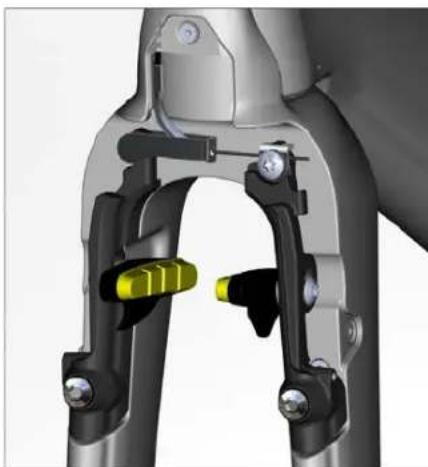

Montage der Vorderadrbremse

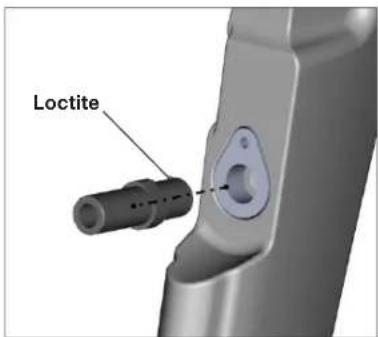

1. Trage Loctite auf und montiere den Bremsssockel.

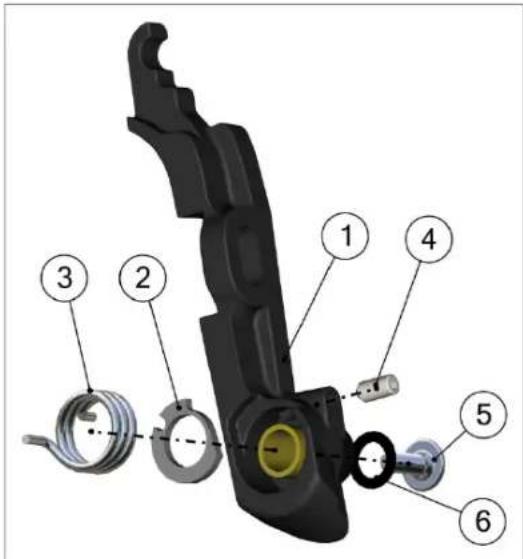

	Beschreibung Artikelnr.
	Vorderadverbemse 212495
1 Bremsarm
2 Einstellplatte
3 Feder 212499
4 Einstellschaube

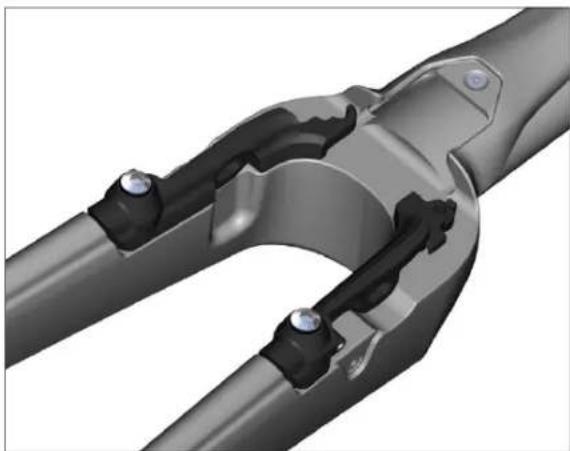

1. Platziere die Einstellplatte (Nr. 2) und montiere die Einstellschraube (Nr. 4).

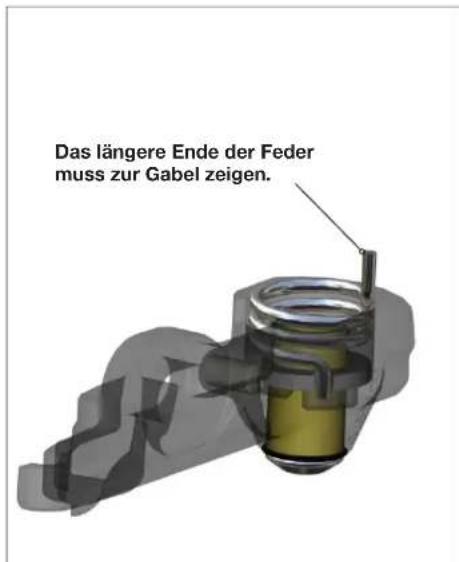

1. Trage Fett auf und platziere die Feder (Nr. 3) im Bremsarm. Die silberne Feder gehört zum rechten Bremsarm. Das langere Ende muss zur Gabel zeigen.

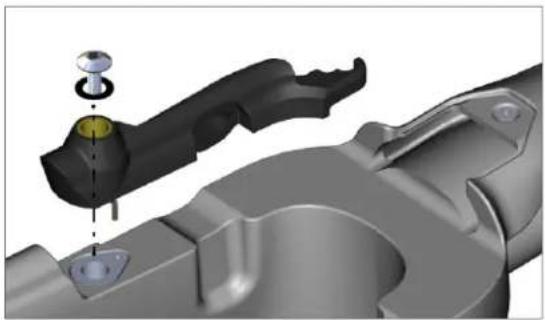

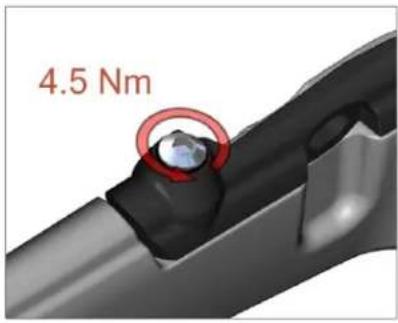

4.Installiere den Bremsarm.Ziehe die M5-Schraube mit 4.5Nm an.

1. Wiederhole die Schritte 1-4 mit dem linken Bremsarm.

Beache, dass auf der linken Seite die dunkle Feder verwendet werden muss.

1. Führ ein grosszügig abgelängtes Stück Kabelhülle durch das Top Cap und die Gabel.

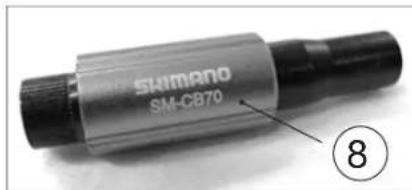

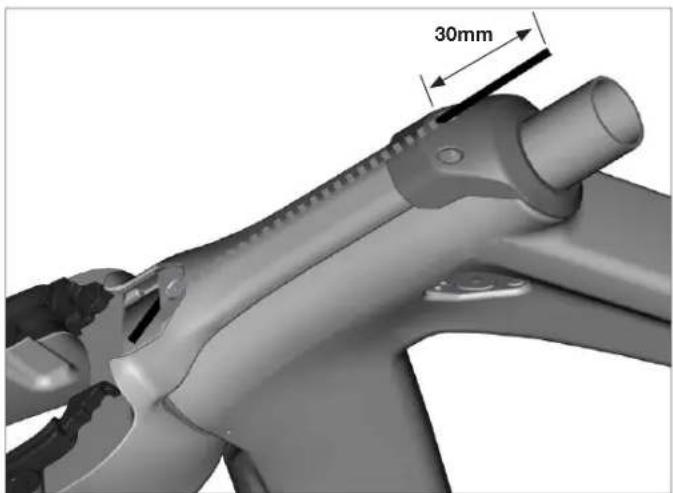

2. Trenne die Kabelhülle 30mm über dem Top Cap ab und installierte den Kabeinsteller (Nr. 8) gemass der Shimano-Anleitung.

1. Fuhre das Bremskabel durch die Kabelhülle.

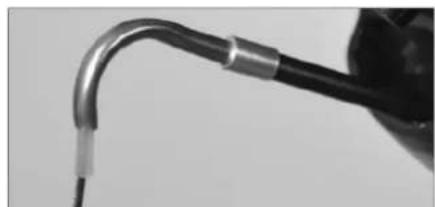

2. Schiebe den Liner der Pipe uber das Bremskabel. Schiebe danach die Pipe uber das Bremskabel und den Liner.

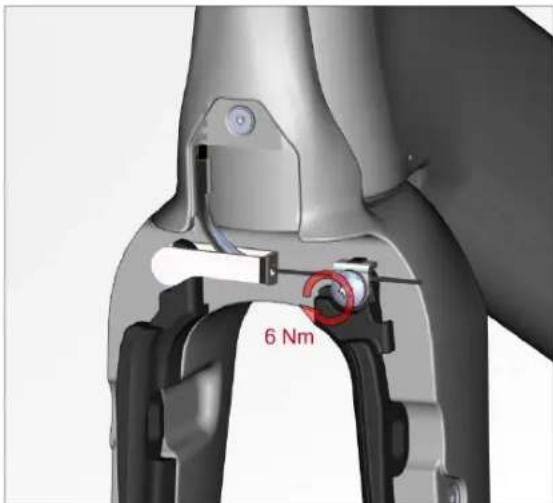

1. Montiere die Brücke und klemme das Bremskabel mit der T25 Klemmschraube am linken Bremsarm. Ziehe die Schraube mit 6Nm an.

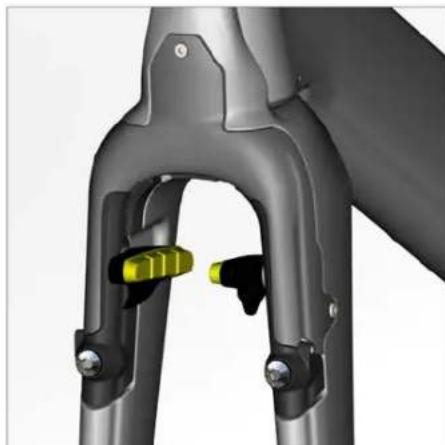

1. Montiere die Bremsbeläge mit den Spacem gemass Seite 44.

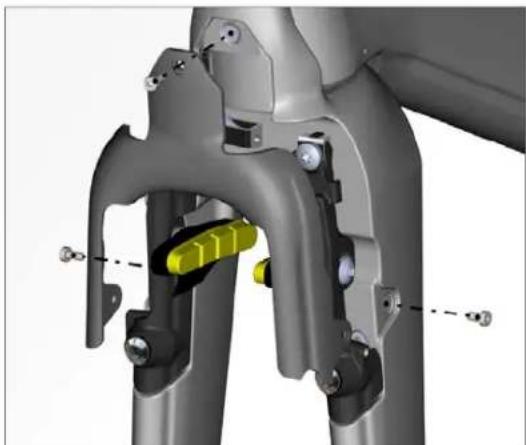

12.Installiere die Bremsabdeckung.

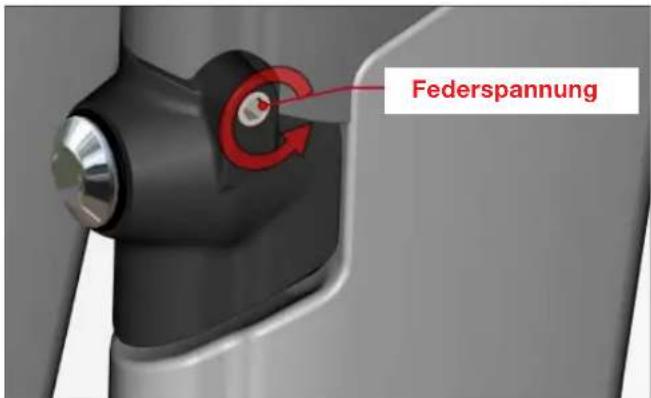

1. Stelle die Federspannung (mittels der M4-Einstellschraube) so ein, dass die Bremse symmetrisch Funktioniert.
