DE 3161 - Hotte AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante avec auvent extractible
Marque	AEG-Electrolux
Modèle	DE 3161
Dimensions (H x L x P)	40 x 59.9 x 27 cm (auvent sorti +21 cm)
Poids net	Environ 12 kg
Puissance moteur	140 W
Éclairage	2 ampoules de 40 W (culot E14)
Tension d'alimentation	220-240 V
Longueur du câble d'alimentation	150 cm
Type d'installation	Encastrable (sous meuble)
Mode d'utilisation	Évacuation extérieure ou recyclage (filtre à charbon en option)
Diamètre de raccordement	125 mm (réduction 100-110 mm possible)
Filtre à graisses	Synthétique, à changer tous les mois
Filtre à charbon	Type 29 (optionnel), à remplacer tous les 4 mois
Distance minimale de sécurité	50 cm (cuisinière électrique) / 70 cm (gaz)
Commandes	Interrupteurs mécaniques (éclairage et moteur avec réglage de vitesse)
Accessoires fournis	Vis, chevilles, collerettes, espaceur, crochets, déflecteur
Service après-vente	Via vendeur ou centre contact consommateurs
Pièces détachées disponibles	Filtre à graisses, filtre à charbon, ampoules E14
Garantie	Non spécifiée (consulter le vendeur)

FOIRE AUX QUESTIONS - DE 3161 AEG-ELECTROLUX

Comment nettoyer la hotte DE 3161 ?

Avant tout nettoyage, débranchez la hotte. Nettoyez les parties extérieures avec un détergent doux et un chiffon non abrasif. N'utilisez jamais de produits corrosifs ou de brosses métalliques. Le bandeau de commandes et la grille du filtre à graisse se nettoient avec un chiffon légèrement imbibé de détergent doux. Les parties en plastique se nettoient à l'eau tiède et au détergent doux.

Comment changer le filtre à graisses ?

Le filtre à graisses synthétique doit être changé une fois par mois. Pour le remplacer, retirez le loquet et descendez la grille vers le bas. Enlevez les taquets pour retirer l'ancien filtre. Nettoyez l'intérieur du logement avec de l'eau chaude et du détergent. Montez le nouveau filtre et remettez la grille en place.

Comment changer le filtre à charbon ?

Le filtre à charbon actif est optionnel et doit être remplacé tous les 4 mois. Retirez la grille, placez le filtre à charbon sur la grille de protection du moteur en alignant les fentes avec les attaches. Tournez dans le sens des aiguilles d'une montre pour le bloquer. Remontez la grille. Pour le démontage, procédez en sens inverse.

Quelle est la fréquence de remplacement des filtres ?

Le filtre à graisses synthétique doit être changé une fois par mois. Le filtre à charbon actif doit être remplacé tous les 4 mois (en fonction de l'utilisation). Le non-respect de ces intervalles peut entraîner un risque d'incendie.

Quels types d'ampoules utiliser pour l'éclairage ?

Utilisez des ampoules de type E14 de 40 W maximum. Assurez-vous que l'ampoule soit complètement refroidie avant de la remplacer. Dévissez la protection avec un tournevis, remplacez l'ampoule, puis remettez la protection.

Quelle distance minimale respecter entre la hotte et la cuisinière ?

La distance minimale entre la hotte et la surface de cuisson est de 50 cm pour une cuisinière électrique et de 70 cm pour une cuisinière à gaz ou mixte. Respectez les instructions du fabricant de la cuisinière si elles indiquent une distance plus grande.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, la hotte peut fonctionner sans filtre à charbon en mode évacuation extérieure. Le filtre à charbon n'est nécessaire qu'en mode recyclage pour filtrer les odeurs et renvoyer l'air dans la cuisine.

Comment installer la hotte DE 3161 ?

L'installation doit être effectuée par un professionnel qualifié. Fixez la hotte aux meubles latéraux à l'aide des vis fournies. Respectez les distances de sécurité. Raccordez le conduit d'évacuation (diamètre 125 mm) ou installez un filtre à charbon pour le recyclage. Branchez l'alimentation électrique après installation complète.

Que faire si la hotte ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique (prise et disjoncteur). Si l'éclairage ne s'allume pas, vérifiez que l'ampoule est correctement installée. Si le moteur ne démarre pas, assurez-vous que l'interrupteur est en position marche et que l'auvent est ouvert (micro-interrupteur). Si le problème persiste, contactez le service après-vente en précisant le modèle et le numéro de série.

Comment obtenir une pièce de rechange pour cette hotte ?

Les pièces détachées (filtre à graisses, filtre à charbon, ampoules) peuvent être commandées auprès de votre revendeur ou du service après-vente AEG-Electrolux. Pour commander, indiquez la désignation du modèle (DE 3161) et la référence du produit (PNC) située sur la plaque signalétique à l'intérieur de la hotte.

MODE D'EMPLOI DE 3161 AEG-ELECTROLUX

Notice d'utilisation

User manual

Dunstabzugshaube

Afzuigkap

Hotte

Cooker Hood

Veuillez lire attentivement cette notice d'utilisation et notamment le chapitre « Sécurité » que vous trouverez dans les premières pages. Conservez cette notice d'utilisation pour pouvoir la consulter ultérieurement. Transmettez-la à l'éventuel prochain propriétaire de l'appareil.

Mise au rebut

Mettre au rebut les matériaux d'emballage

• Tous les emballages sont recyclables, les films et les mousses sont marqués en conséquence. Veuillez mettre au rebut les matériaux d'emballage et éventuellement l'appareil usagé selon les règles en viqueur.
• Respectez les prescriptions nationales et régionales et le marquage des matériaux (tri des matériaux, ramassage des déchets, déchetteries).

Consignes de mise au rebut

• L'appareil ne doit pas être jeté avec les ordures ménagères.
- Renseignez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.
- Attention! Rendez inutilisable l'appareil usagé avant de le mettre au rebut. Coupez le câble d'alimentation au ras de l'appareil.

Sommaire

Consignes de sécurité .... 36

Généralités .... 38

Version évacuation extérieure 38

Version recyclage 38

Utilisation de la hotte 39

Entretien 40

Filtre à graisses 40

Filtre à charbon 41

Remplacement de l'ampoule d'éclairage.... 42

Nettoyage 42

Accessoires (en option) 42

Service Après-vente 43

Caractéristiques techniques 44

Accessoires/Matériel de montage.... 44

Branchement électrique.... 45

Avant de commencer l'installation 46

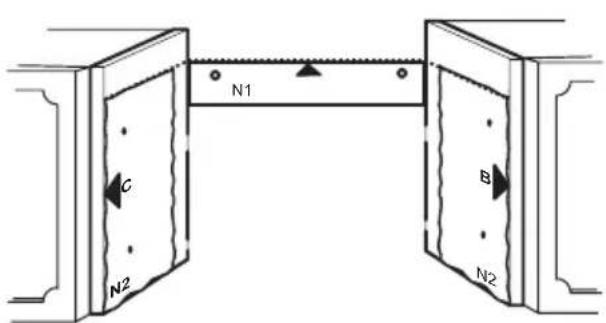

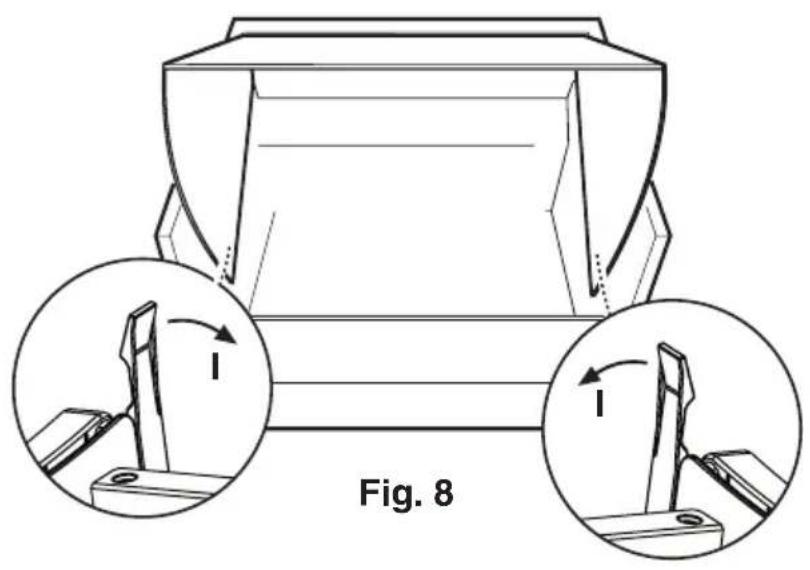

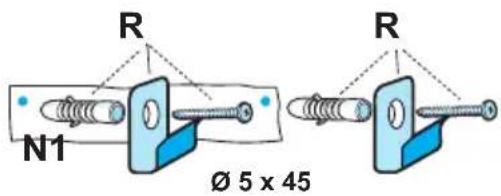

Fixer un panneau à la portière 48

Installation de la hotte 49

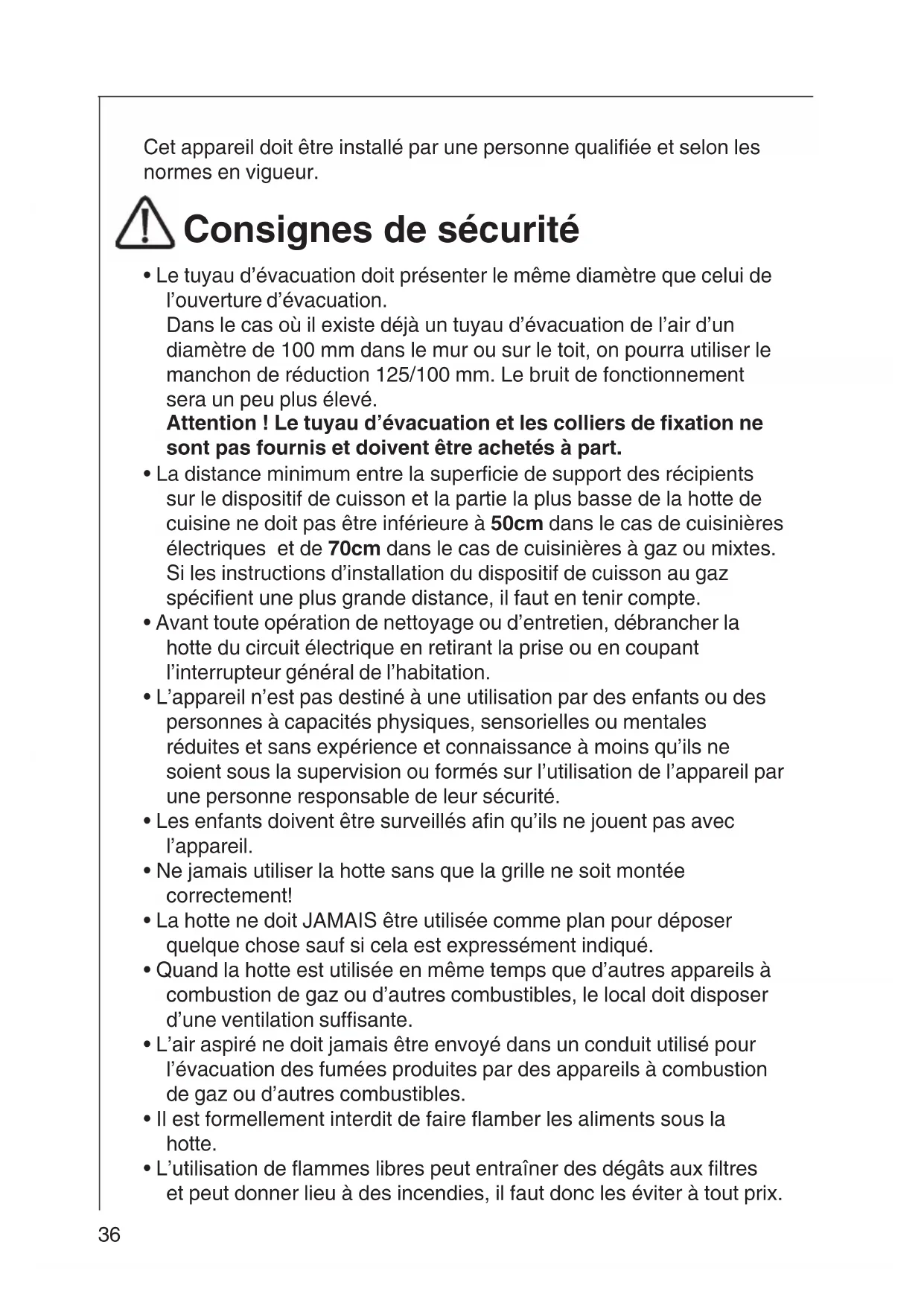

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Consignes de sécurité

- Le tuyau d'évacuation doit présenter le même diamètre que celui de l'ouverture d'évacuation.

Dans le cas où il existe déjà un tuyau d'évacuation de l'air d'un diamètre de 100 mm dans le mur ou sur le toit, on pourra utiliser le manchon de réduction 125/100 mm. Le bruit de fonctionnement sera un peu plus élevé.

Attention ! Le tuyau d'évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part.

- La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 70cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

- Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

• L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

- Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

- Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

- La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.

- Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.

• L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.

- Il est formellement interdit de faire flamber les aliments sous la hotte.

• L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.

• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
• En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes.
• La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
• La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.
• Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique.
• La société décline toute responsabilité pour d'éventuels inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Généralités

• La hotte est livrée en version évacuation mais peut, grâce à l'emploi d'un filtre à charbon actif (en option), être utilisée en version recyclage.
• Pour cela, il faudra vous procurer le filtre à charbon actif d'origine (voir Accessoires).

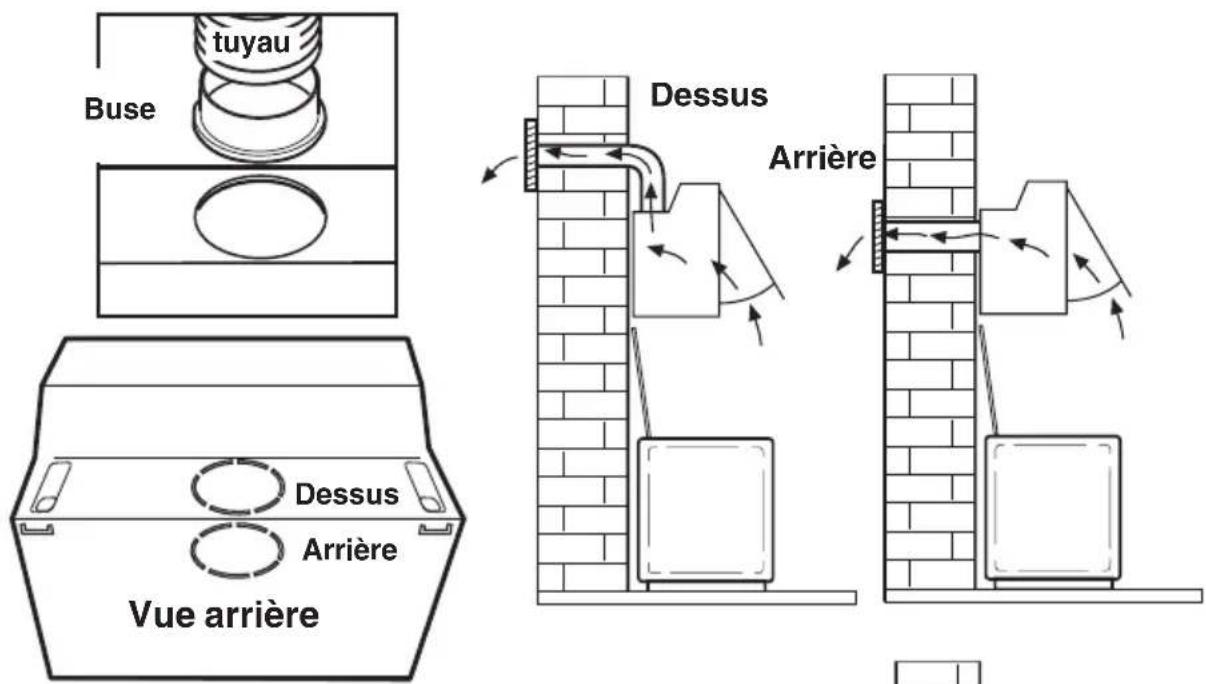

Version évacuation extérieure

• L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation. Fig. 1.

Note: La buse de raccord peut être installée sur le dessus ou l'arrière en fonction des besoins.

- Pour obtenir des performances optimales lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation.

tuyau Buse Dessus Arrière Vue arrière Dessus Arrière

Fig. 1

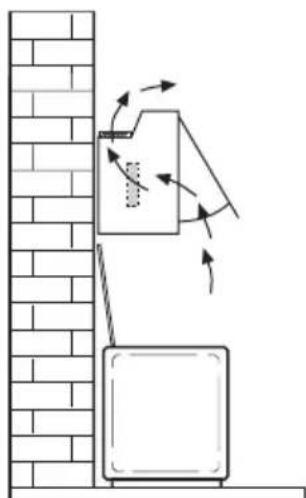

Version recyclage

• L'air est filtré par un filtre à charbon (en option) et renvoyé dans la pièce.
- En version recyclage utilisez le filtre à charbon actif d'origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

Attention! 341 D = deux filtres à charbon

DE 3161 D = un filtre à charbon

Utilisation de la hotte

• La hotte aspirante est équipée de vitesse réglable. Il est conseillé de mettre en fonctionnement la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs. Le bandeau de commandes de la hotte aspirante se trouve sur le devant de l'appareil:
• Interrupteur d'éclairage : Cet interrupteur permet de mettre en fonctionnement ou à l'arrêt l'éclairage dont est équipée la hotte.
• Interrupteur du moteur : Cet interrupteur permet de sélectionner et de mettre en fonctionnement ou à l'arrêt les différentes vitesses.

La hotte est, de plus, équipée, dans sa partie droite, sous la glissière inférieure de l'auvent extractible d'un micro-interrupteur.

A l'aide de ce micro-interrupteur, en ouvrant et fermant l'auvent, on peut automatiquement mettre en fonctionnement ou à l'arrêt l'appareil, mais uniquement si la puissance d'aspiration a déjà été réglée et si l'interrupteur d'éclairage a été placée sur I.

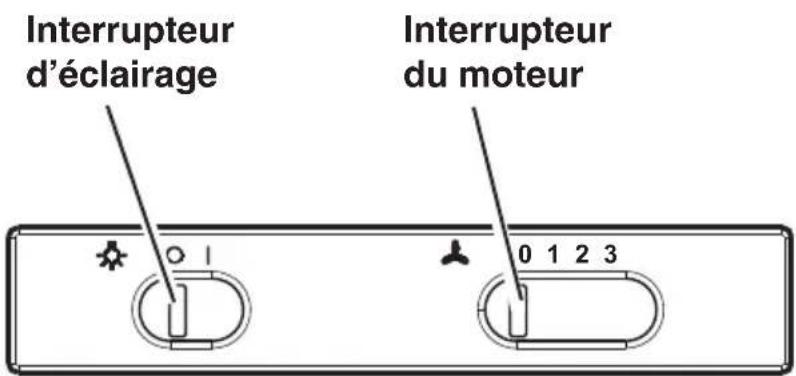

Interrupteur d'éclairage Interrupteur du moteur

Entretien

- Débranchez la hotte avant tout entretien.

Filtre à graisses

- Le filtre anti-graisse a pour tâche d'aspirer les particules de graisse qui se forment au cours de la cuisson; il doit toujours être utilisé, que le fonctionnement de la hotte soit à évacuation extérieure ou à recyclage intérieur.

Le filtre synthétique est très mince (1 mm env.) et est placé sur la partie interne de la grille de support.

Le filtre doit être changé une fois par mois.

- Lorsqu'on change le filtre il faut aussi nettoyer la grille avec de l'eau tiède et un détergent liquide non abrasif.

- Le filtre à graisses peut être commandé auprès de votre magasin vendeur.

Ouverture de la grille

Retirez le loquet et descendez la grille vers le bas. Fig. 3

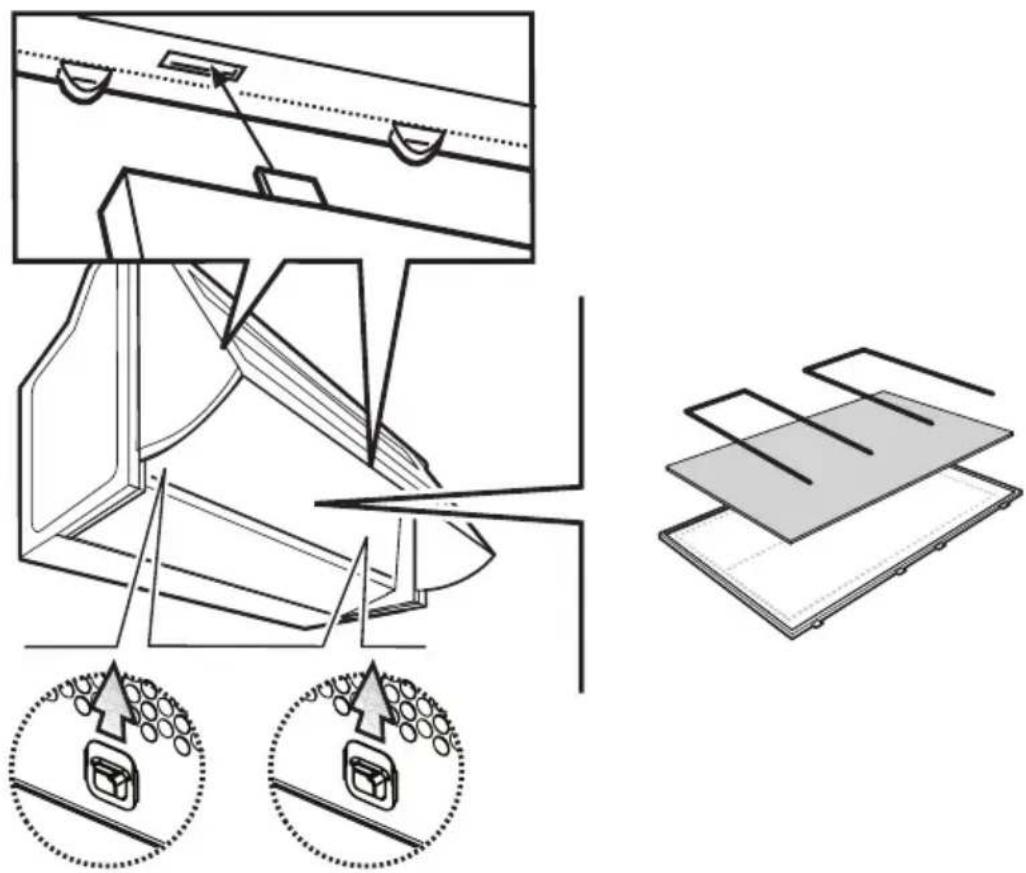

Démontage du filtre

• Pour retirer le filtre enlevezles taquets. Fig. 3

- Nettoyez l'intérieur du logement avec de l'eau chaude contenant du détergent (n'employez jamais de détergents corrosifs ou de brosses à récurer!).

• Le filtre à charbon doit être mis en place lorsque la hotte est utilisée en version recyclage.
• Pour cela, il faudra utiliser le filtre à charbon actif d'origine (voir Accessoires).
• Remplacement du filtre à charbon

Le filtre à charbon actif doit généralement être remplacé tous les quatre mois (en fonction des conditions d'utilisation). Ce filtre ne peut être ni lavé ni réutilisé.

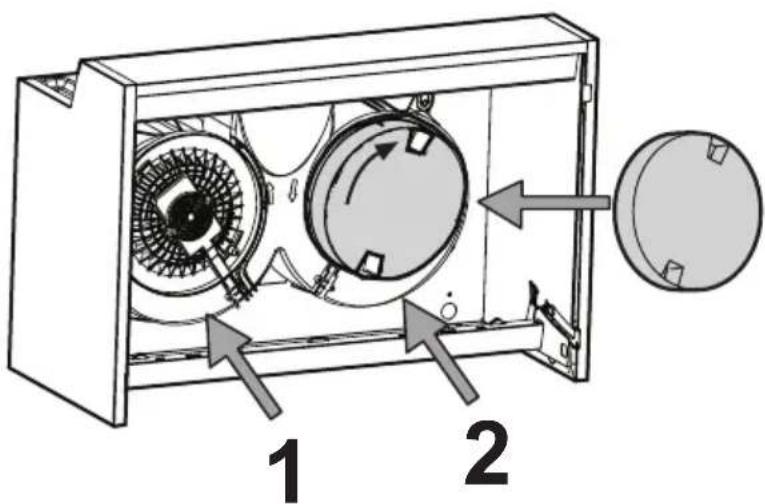

Montage - Fig. 4

Retirez la grille

Placez le filtre à charbon pour couvrir la grille qui protège le moteur d'aspiration de façon à ce que les fentes sur le filtre correspondent aux attaches sur les côtés de la grille de protection du moteur.

Tournez le filtre à charbon dans le sens des aiguilles d'une montre pour le bloquer en position. Remontez la grille.

• Pour le démontage, procédez dans l'ordre inverse.
• Lors de la commande d'un filtre de rechange, veuillez préciser la désignation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique à l'intérieur de l'appareil.
• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur.

Fig. 4 - 341 D = deux filtres à charbon DE 3161 D = un filtre à charbon

Attention

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.
• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

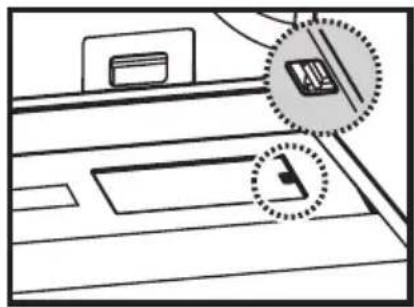

Remplacement de l'ampoule d'éclairage

• Mettez la hotte hors tension.
• Avant de toucher les ampoules, assurez-vous qu'elles soient complètement refroidies.

- Dévissez et retirez la protection de l'ampoule avec un tournevis. Fig. 5.

- Remplacez l'ampoule défectueuse par une ampoule du même type.

- Remontez la protection de l'ampoule.

- Si l'ampoule ne s'allume pas, vérifiez qu'elle est correctement installée avant d'appeler le Service Après-Vente.

• Attention: Débranchez l'appareil avant le nettoyage.
  N'introduisez pas d'objets pointus dans la grille de protection du moteur.
• Nettoyez les parties extérieures avec un détergent doux. N'utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.
• Nettoyez le bandeau de commandes et la grille du filtre à graisse avec un chiffon légèrement imbibé d'un détergent doux.
• Nettoyer toutes les parties en plastique avec un chiffon doux humidifié avec de l'eau tiède et détergent doux.
• Il est très important de respecter les intervalles de remplacement du(des) filtre(s) et de nettoyage. Le non respect peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtre.

Accessoires (en option)

Filtre à charbon Type 29

Attention! 341 D = deux filtres à charbon

DE 3161 D = un filtre à charbon

Service Après-vente

Dans le cas de demandes de renseignement ou de pannes, veuillez appeler notre service après-vente (voir la liste de nos différents points de service après-vente).

Lors de l'appel, préciser :

1. La désignation du modèle
2. La référence
3. Le numéro de l'appareil

Ces données sont indiquées sur la plaque signalétique située à l'intérieur de l'appareil et visible après ouverture de la grille du filtre à graisse.

Sous réserve de modifications de construction et de coloris dans le cadre du développement technique.

Service Après-vente

Pour les appareils commercialisés en France

Si une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...) veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

Signalez au service après vente le numéro PNC et le S-No (numéro de série), que vous trouverez sur la plaque signalétique située sur votre appareil.

Afin de répondre rapidement, nous vous recommandons de l'inscrire à cet endroit.

PNC :

S-No :

Caractéristiques techniques

341 D DE 3161

Dimensions (en cm):

Hauteur: 40 40

Largeur: 59,9 59,9

Profondeur: 27 (+21) 27 (+21)

Moteur: 2 x 150 W 140 W

Eclairage: 2 x 40 W (E14) 2 x 40 W (E14)

Longueur du câble: 150 cm 150 cm

Branchement électrique: 220-240 V 220-240 V

Accessoires/Matériel de montage

1 clef anglaise (pour vis TORX).

1 espaceur

2 équerres

2 crochets

1 déflecteur

2 rondelles en plastique pour l'espaceur

2 chevilles

1 vis 2,9x9,5 pour attacher le déflecteur/anneau de raccord à la sortie extérieure

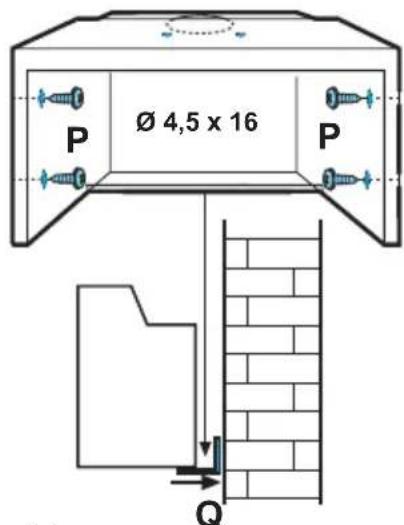

4 vis 4.5 x 16 (pour fixer la hotte latéralement)

8 vis 4.5 x 13 (pour fixer un panneau en bois à la porte du meuble)

2 vis 3.5 x 9.5 (pour fixer l'espaceur à la hotte)

2 vis 5 x 45 (pour fixer les crochets)

1 collerette ∅ 120 mm

1 collerette de rétrécissement ∅ 100-110-125

2 vis 5x18

2 vis 5x10 pour fixer les crochets

2 bagues pour fixer les crochets

Branchement électrique

Consignes de sécurité pour l'électricien

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Attention! La substitution du câble d'alimentation doit être effectuée par le service d'assistance technique autorisé de façon à prévenir tout risque.

Avant de commencer l'installation

Attention! Ne mettez pas l'appareil sous tension tant que son installation n'est pas complètement terminée.

- Enlevez la grille d'aspiration.

Note: Cette opération doit être réalisée lorsque la hotte est complètement installée.

- Vérifiez en outre qu'à proximité de la zone d'installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y a une prise électrique et qu'il est possible de se raccorder à un dispositif d'évacuation de fumées vers l'extérieur (uniquement Version aspirante).

- Choisissez le trou d'évacuation à utiliser- Fig. 6:

Uniquement version filtrante: utilisez UNIQUEMENT le trou supérieur, vérifiez que celui-ci, une fois l'installation terminée, n'est pas bouclé et qu'il y a un espace suffisant pour que les fumées et vapeurs dépurées puissent facilement retourner dans la cuisine. Appuyez fermement pour détacher la section démontable (supérieure ou inférieure) qui ferme le trou d'évacuation et enlevezla.

Installez sur le trou d'évacuation ouvert, la bague de raccordement (encastrement à baïonnette) (Seulement "Version évacuation extérieure") ou le déflecteur (Seulement "Version recyclage").

Dessus Arrière Ø 2,9 x 9,5 Dessus Ø 2,9 x 9,5 Dessus Arrière Fig. 6

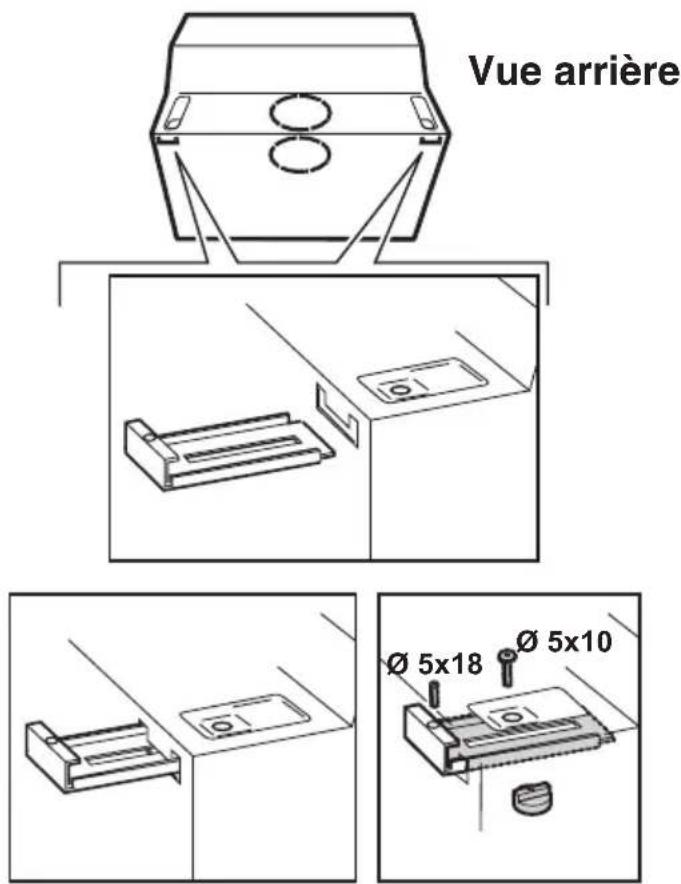

- Vérifiez que les meubles latéraux, entre lesquels la hotte sera installée, sont suffisamment robustes pour l'installation de la hotte. Dans le cas contraire, montez les étriers d'accrochage au mur, à utiliser comme support supplémentaire:

a. Insérez chaque étrier, de l'arrière vers l'intérieur, au moyen des fentes spécialement conçues à cet effet.
b. Fixez les étriers avec les vis et douilles taraudées.

Vissez sur les étriers les vis sans tête jusqu'à moitié de course; elles serviront, au moment de l'installation, pour régler la position de la hotte. Fig. 7

Note: la position des étriers peut être réglée durant l'installation en desserrant ou en resserrant de manière adéquate les vis qui les fixent à la hotte.

Vue arrière Ø 5x18 Ø 5x10

Fig. 7

Fixer un panneau au auvent

• Enlever le auvent (en tournant les arrêts I-Fig. 8).
• Placer le gabarit de perçage N3 sur le rétro du panneau (Fig. 9, J- la flèche sur le gabarit doit coïncider avec le bord supérieur du panneau), effectuer des trous aveugles (K-Fig. 9).
• Positionner le auvent sur le rétro du panneau et fixer avec 8 vis (Fig. 9,L).
  • Installer le auvent sur la hotte en l'introduisant tout d'abord dans les glissières en haut (Fig. 10-M1), ensuite dans les glissières du bas 10-M2).

• Utilisez le gabarit de forage N2 (*), placet le gabarit sur les bords antérieurs du meuble (meuble à droite, côté B) – (meuble à gauche, côté C) SANS PRENDRE EN CONSIDÉRATION L'ÉPAISSEUR DES PORTES, forez comme indiqué. Fig. 11
• SEULEMENT si les murs ne sont pas assez solides:

a. Si nécessaire, fixez la hotte au mur, appliquez le gabarit N1 sur la paroi de manière que le bord supérieur de celle-ci coïncide avec le bord supérieur du gabarit. N2. Fig. 11-12
b. forez comme indiqué, fixez au mur avec 2 crochets R, avec vis et chevilles. Fig. 12
c. Accrochez la hotte aux crochets et réglez la position de la hotte avec les vis sans tête S1 qui règlent la position des étriers d'accrochage, avec les vis S2. Fig. 12

• Fixez la hotte aux meubles latéraux avec 4 vis P. Fig. 11
- Montez l'angulaire inférieur Q à la hotte avec deux vis et rondelles en plastique T, qui sera utilisé pour couvrir des espaces éventuels entre l'arrière de la hotte et la paroi. Fig. 11-12
- Fixer la grille.

N1 C N2 B N2

Ø 4,5 x 16 P P l Q

Fig. 11
