GEBRUIKSAANWIJZING DE 3161 AEG-ELECTROLUX

Lees deze informatie aandachtig door.

Lees vooral het hoofdstuk "Veiligheid" op de eerste pagina's. Bewaar dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

Bij technische problemen kunt u altijd contact opnemen met onze service-afdeling, zie hoofdstuk "Klantenservice".

U bent nu in het bezit van een AEG product. Vanzelfsprekend kunt u ook tijdens het gebruik van uw product op AEG rekenen. Daarom nodigen wij u van harte uit u te registreren op onze internetsite www.mijnapparaten.nl. Wij kunnen u dan nog beter van dienst zijn met informatie over producten, gebruiksaanwijzingen, tips, innovaties, oplossingen voor storingen etc.

Afvalverwerking

Verpakkingsmateriaal verwijderen

- Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal en eventuele oude apparaten moeten op de juiste manier worden weggegooid.

- Houd u aan de landelijke en plaatselijke voorschriften en let op de materiaalaanduiding (materiaalscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weggooien

- Waarschuwing! Afgedankte apparaten moeten voor het weggooien onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door een vakman laten demonteren).

Inhoud

Veiligheidsaanwijzingen 20

Algemeen 22

Gebruik als afzuigkap 22

Gebruik als recirculatiekap 22

Bediening van de afzuigkap 23

Onderhoud 24

Vetfilter 24

Koolfilter 25

Vervangen van de lamp(en) 26

Reiniging 26

Extra leverbare accessoires 26

Klantenservice 27

Elektrische aansluiting 29

Voor de installatie 30

Een paneel aan het deurtje bevestigen.... 32

Installatie 33

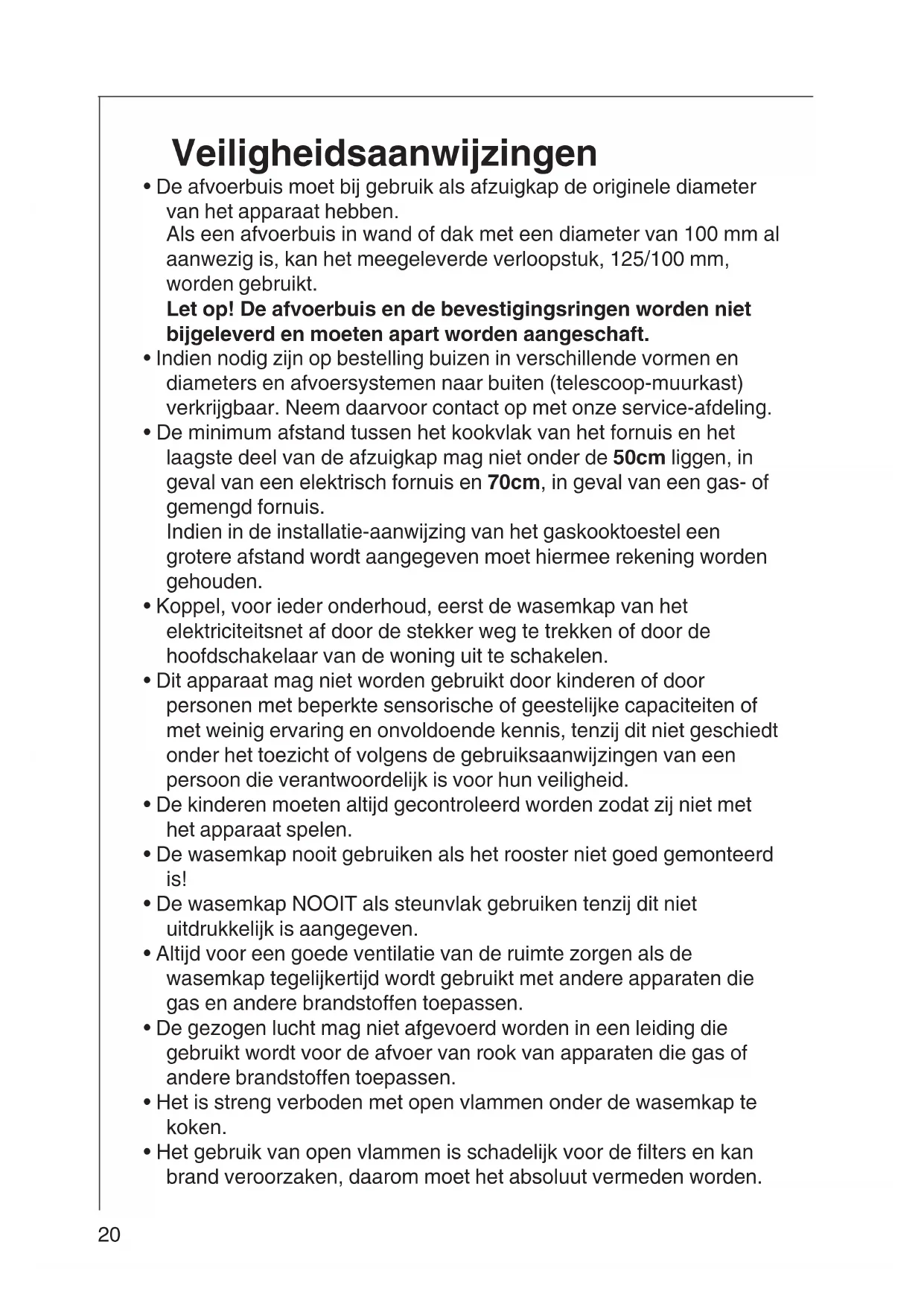

Veiligheidsaanwijzingen

- De afvoerbuis moet bij gebruik als afzuigkap de originele diameter van het apparaat hebben. Als een afvoerbuis in wand of dak met een diameter van 100 mm al aanwezig is, kan het meegeleverde verloopstuk, 125/100 mm, worden gebruikt.

Let op! De afvoerbuis en de bevestigingsringen worden niet bijgeleverd en moeten apart worden aangeschaft.

- Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

- De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50cm liggen, in geval van een elektrisch fornuis en 70cm, in geval van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

- Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

- Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

- De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen.

- De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is!

- De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven.

- Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

- De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

- Het is streng verboden met open vlammen onder de wasemkap te koken.

- Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden.

• Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.
• Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.
• De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).
• Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken.
• Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.
• ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Algemeen

• Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.
• Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").

Gebruik als afzuigkap

- De lucht wordt met behulp van een op de afvoeropening aan te brengen buis naar buiten afgevoerd. Afb. 1.

Opmerking: De verbindingsring kan naar behoefte aan de bovenafvoer of aan de achterafvoer bevestigd worden. Voor de beste afzuigprestaties moet de afvoerbuis dezelfde diameter hebben als de afvoeropening.

- Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

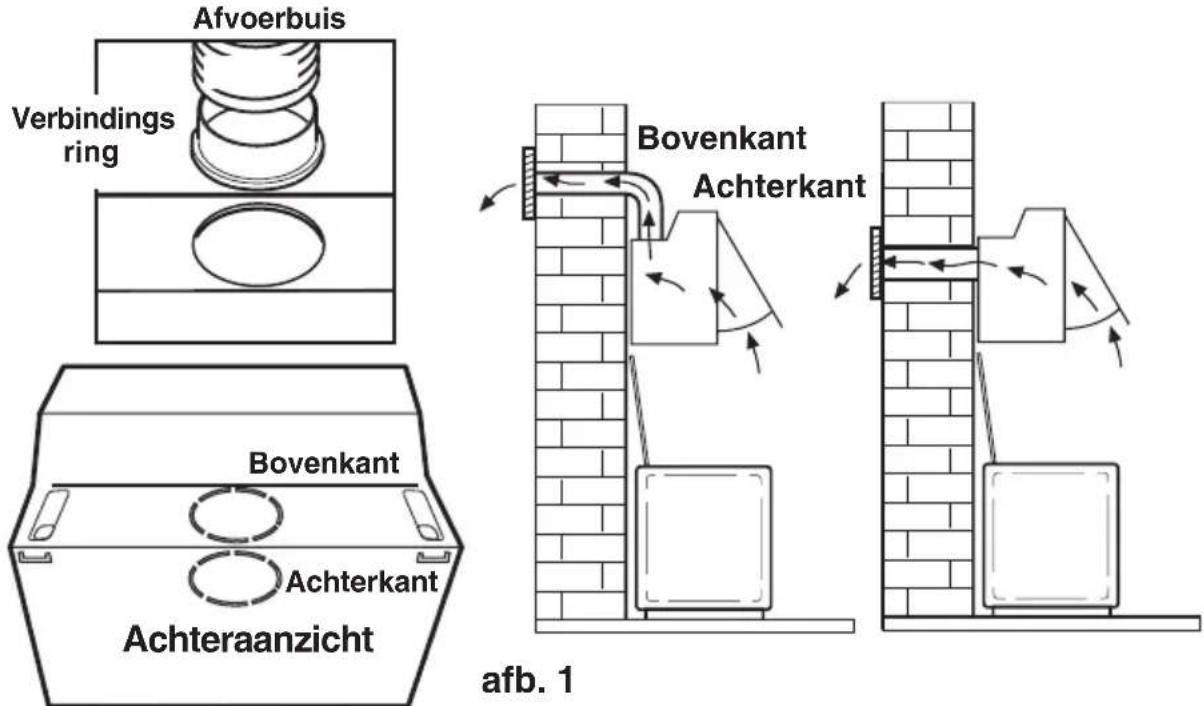

Afvoerbuis Verbindings ring Bovenkant Achterkant Achteranzicht Bovenkant Achterkant afb. 1

Gebruik als recirculatiekap

• De lucht wordt door koolfilters gefilterd en weer de keuken in geleid. Afb. 2
• Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.

Opgelet! 341 D: twee koolfilters

DE 3161: een koolfilter

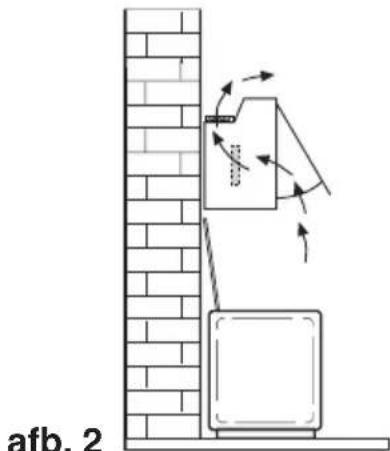

afb. 2

Bediening van de afzuigkap

- De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.

De schakelaars bevinden zich aan de voorkant van de kap:

• Lichtschakelaar: hiermee kan de verlichting van de afzuigkap worden in- en uitgeschakeld.
• Motorschakelaar: voor in- en uitschakelen van de motor resp. om één van de drie standen te kiezen.

Bovendien heeft de kap een micro-schakelaar rechts onder de onderste geleiding van het uittrekbare dampscherm.

Met deze micro-schakelaar is het mogelijk, door openen resp. sluiten van het uittrekbare dampscherm, het apparaat automatisch in resp. uit te schakelen, als een afzuigstand is ingesteld en de lichtschakelaar op "I" staat.

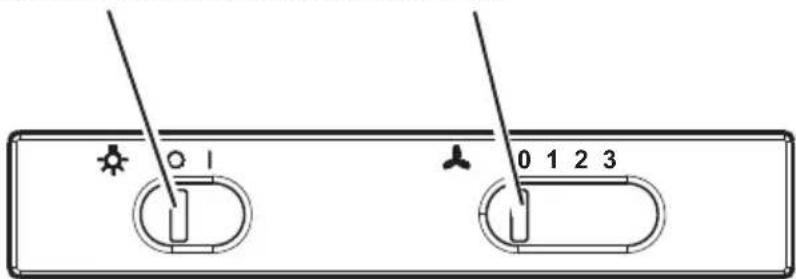

Lichtschakelaar Motorschakelaar

0 1 0 1 2 3

Onderhoud

- Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet.

Vetfilter

• Het vetfilter heeft de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en wordt altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt.
  Het filter kan niet worden gereinigd en moet één maal per maand worden vervangen.
• Als u het vetfilter vervangt, ook het filterrooster met lauw water en een vloeibaar, niet schurend reinigingsmiddel schoonmaken.
• Het vetfilter kunt u bestellen bij de service-afdeling.

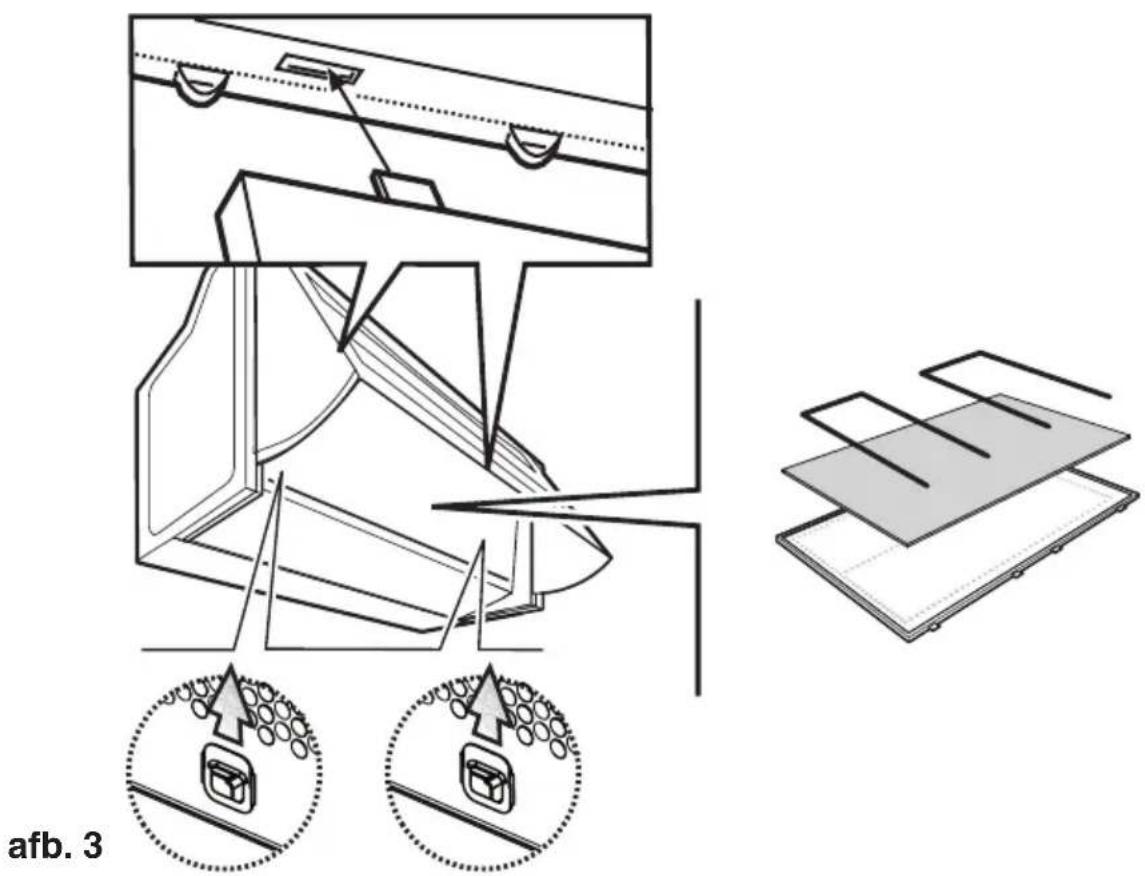

Openen van het rooster

Maak de klem open en trek het rooster naar beneden. Afb. 3 Losnemen van het filter

• Om het filter los te nemen opent u het rooster en verwijdert u de bevestigingspallen. Afb. 3.
• De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

afb. 3

Koolfilter

- Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.

- Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").

• Vervangen van het koolfilter

Bij normaal gebruik moet het koolfilter elke 4 maanden worden vervangen. Dit filter kan niet worden gewassen en hergebruikt. Om een onberispelijke opname van de kookluchtjes te garanderen, moet het volume aan actieve kool zijn afgestemd op de luchtgeleiding van de kap. In dit geval garandeert de hoge kwaliteit van de actieve kool bij normaal gebruik van het apparaat een efficiënte opname van luchtjes voor ca. 4 maanden. Daarom moeten alleen originele filters worden gebruikt, die regelmatig moeten worden vervangen.

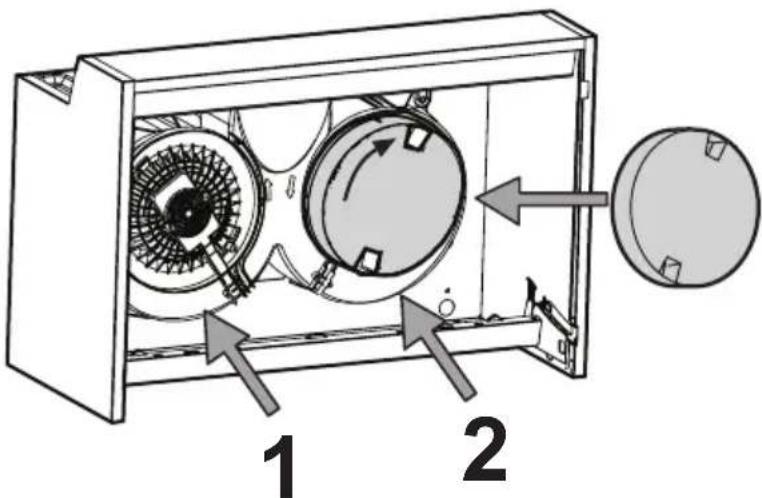

Montage - afb. 4

Verwijder het rooster.

Plaats het koolfilter ter afdekking van het rooster voor de bescherming van de zuigmotor zodanig dat de uitsparingen op het filter samenvallen met de pennen aan de zijkanten van het rooster. Draai het koolfilter met de klok mee om het op zijn plaats vast te maken.

Monteer het rooster weer.

- Om het filter los te nemen in omgekeerde volgorde te werk gaan.

- Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.

- Het koolfilter kunt u bestellen bij de service-afdeling.

afb. 4 - Opgelet! 341 D: twee koolfilters DE 3161: een koolfilter

Attentie

- Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

- De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vervangen van de lamp(en)

- Stekker uit het stopcontact trekken.

Attentie! De lampjes pas aanraken als ze afgekoeld

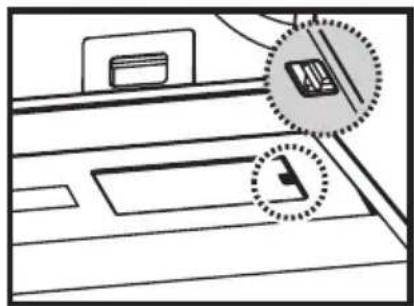

- Afdekkapje van de lamp m.b.v. een schroevendraaier losmaken en verwijderen, afb. 5.

- Defecte lamp door een gelijkwaardige lamp vervangen.

- Voordat u contact opneemt met onze service-afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit.

- Attentie: eerst de stekker uit het stopcontact trekken.

Geen spitse voorwerpen in het beschermrooster van de motor steken.

- De buitenkant van het apparaat met een mild sopje reinigen.

Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.

- Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.

- Alle kunststof onderdelen schoonmaken met een zachte doek met warm water en een neutraal reinigingsmiddel.

- Het is belangrijk om op tijd de filters te vervangen resp. te reinigen.

Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

koolfilter type 29

Opgelet! 341 D: twee koolfilters

DE 3161: een koolfilter

muurkast Neem contact op met onze service-afdeling

afvoerbuis Neem contact op met onze service-afdeling

Klantenservice

Geef in geval van storing onze service-afdeling onderstaande gegevens door:

1. modelaanduiding
2. E-nummer
3. F-nummer

Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen:

Service-informatielijn

(voor bezoek servicetechnicus [phone] (Nederland) en onderdelen) 02/363.04.44 (België)

Consumentenbelangen

(voor algemene, product- of [phone] (Nederland) gebruiksinformatie) 02/363.04.44 (België)

Belangrijk!

Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste hieronder noteren.

E-nr. .....

F-nr. .....

Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig mogelijk op:

- Hoe doet de storing zich voor? - Onder welke omstandigheden treedt de storing op?

Aan de hand van deze informatie kan onze service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de servicetechnicus weer hersteld kan worden.

Op deze manier hoeft u slechts één maal thuis te blijven.

Technische gegevens

341 D DE 3161

Afmetingen (in cm):

Hoogte: 40 40

Breedte: 59,9 59,9

Diepte: 27 (+21) 27 (+21)

Totale aansluitwaarde: 380 W 220 W

Vent.motor: 2 x 150 W 140 W

Verlichting: 2 x 40 W (E14) 2 x 40 W (E14)

Lengte van het aansluitsnoer: 150 cm 150 cm

Elektrische aansluiting: 220-240 V 220-240 V

Toebehoren/Montagemateriaal

1 sleutel (voor TORX schroeven).

1 afstandstuk

2 beugels

2 haken

1 luchtgeleider

2 plastic ringen voor het afstandstuk

2 muurpluggen

1 schroeven 2,9x9,5 voor de bevestiging van de luchtgeleider/verbindingsring op de afvoeropening

4 schroeven 4.5 x 16 (voor de zij bevestiging van de wasemkap)

8 schroeven 4.5 x 13 (voor de bevestiging van een houten paneel aan de kastdeur).

2 schroeven 3.5 x 9.5 (voor de bevestiging van het afstandstuk aan de wasemkap)

2 schroeven 5 x 45 (voor de bevestiging van de haken)

1 flens ∅ 120 mm

1 verloopstuk ∅ 100-110-125

2 schroeven 5x18

2 schroeven 5x10 voor de bevestiging van de beugels

2 moeren voor de bevestiging van de beugels

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektro-installateur

De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen.

Attentie: alvorens de wasemkap weer aan het voedingsnet aan te sluiten controleer of deze goed functioneert, controleer altijd of de voedingskabel goed gemonteerd is.

Attentie! De voedingskabel moet door de bevoegde technische assistentie dienst worden vervangen om ieder risico te voorkomen.

Voor de installatie

• Vóór de installatie controleer of het apparaat van het elektriciteitsnet ontkoppeld is.
  • Verwijder het rooster

Deze moeten na de installatie weer gemonteerd worden.

• Controleer tevens of er in de buurt van de installatie ruimte (op een, ook met gemonteerde kap, goed bereikbare plaats) een stopcontact aanwezig is en of er de mogelijkheid bestaat voor de verbinding aan een rookafvoer naar buiten (alleen voor het afzuigende apparaat).

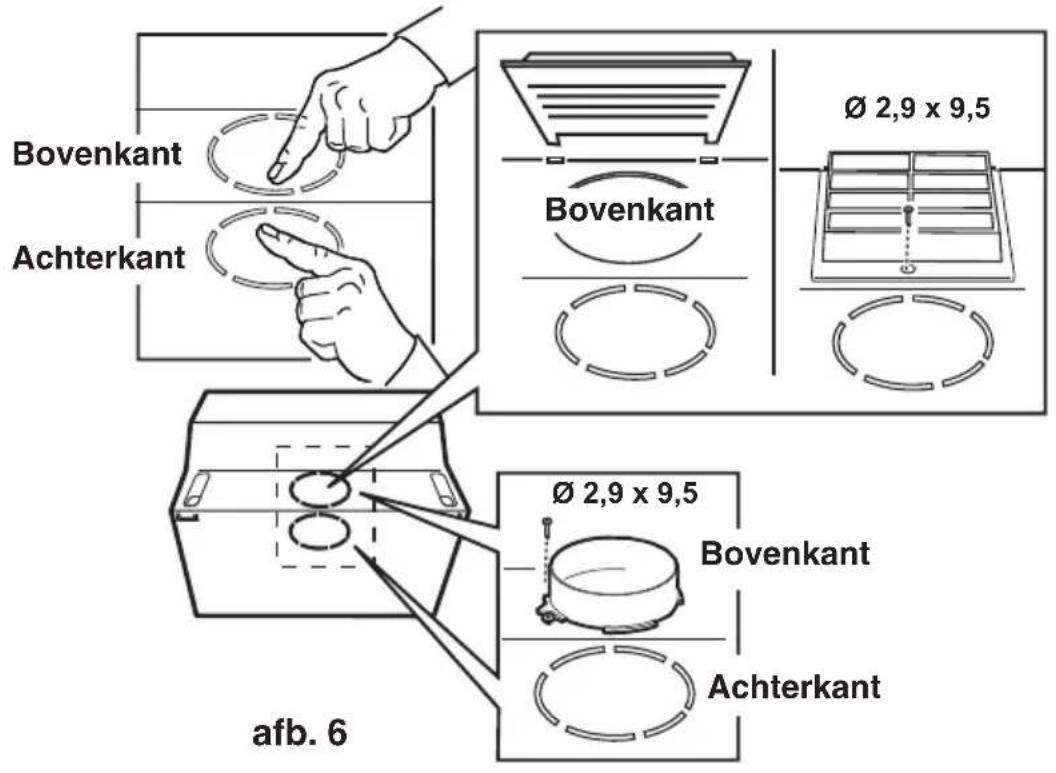

• Kies de te gebruiken afvoeropening - afb. 6:

Alleen voor de filterende uitvoering: gebruik ALLEEN de bovenste afvoeropening.

Controleer of, na de installatie, deze opening niet verstopt zit en of er voldoende ruimte is voor de terugvoer van de gezuiverde rook en dampen naar de keuken.

Druk hard om het vooraf geperforeerde deel (Bovenste of voorste deel) op de afvoeropening los te maken en te verwijderen.

Monteer op de open afvoeropening de verbindingsring (bajonetinvoer) (afzuigapparaat) of de luchtgeleider (filterend apparaat).

Bovenkant Achterkant Ø 2,9 x 9,5 Bovenkant ø 2,9 x 9,5 Bovenkant Achterkant afb. 6

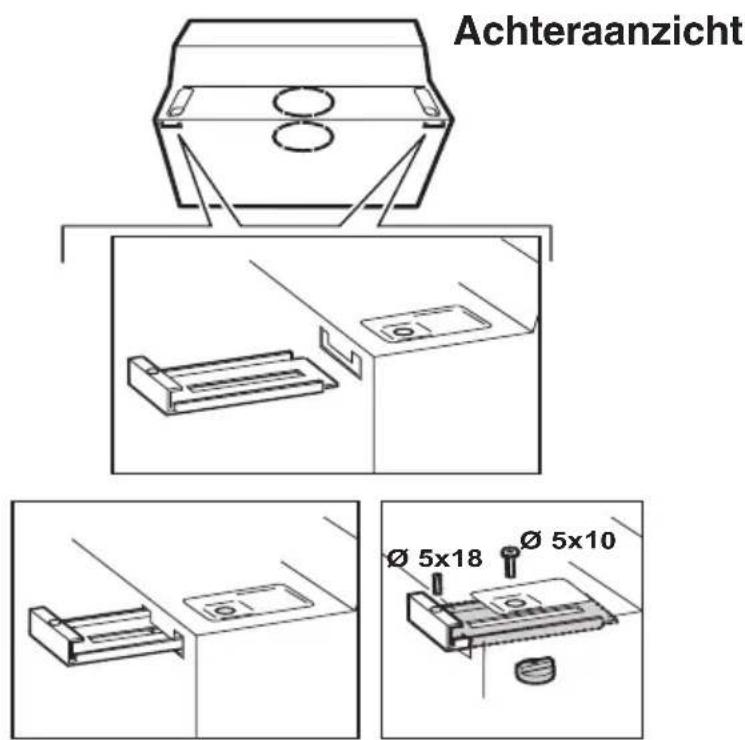

- Controleer of de zijkastjes, waartussen de afzuigkap gemonteerd moet worden, sterk genoeg zijn voor de montage van de kap.

Als dat niet het geval is monteer de staven als extra steun voor de bevestiging aan de muur:

a. Steek iedere staaf, vanuit de achterkant, in de kap, door de daarvoor bestemde uitsparingen.
b. Maak de staven met schroeven en ringen vast.

Draai op de staven de schroeven zonder kop gedeeltelijk vast, deze dienen voor de regeling van de stand van de kap. Afb. 7

Opmerking: de stand van de staven kan, tijdens de installatie, geregeld worden door de schroeven op de kap los of vast te draaien.

Achteranzicht Ø 5x18 Ø 5x10

afb. 7

Een paneel aan het deurtje bevestigen

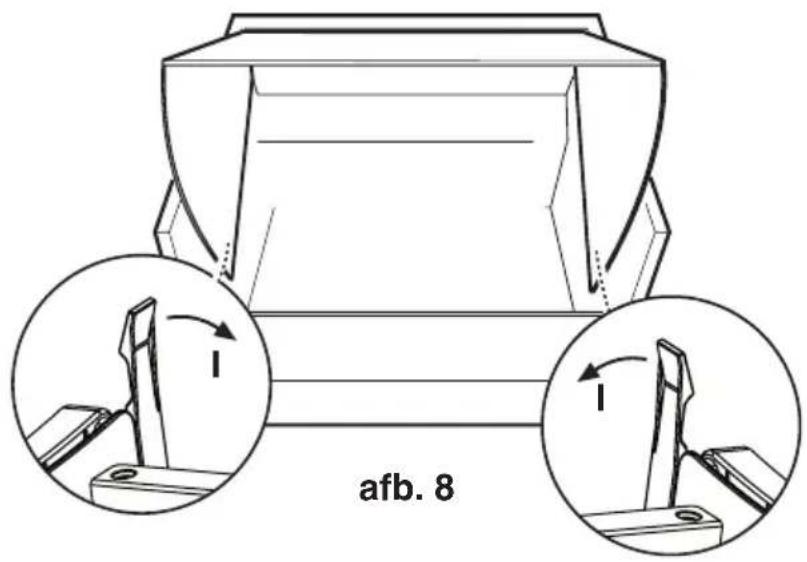

• Verwijder het deurtje (door blokkeringen te draaien I - afb. 8).
• Plaats de mal N3 aan de achterkant van het paneel (afb. 9, J- de pijl op de mal moet overeenkomen met de bovenste rand van het paneel), boor de blinde gaten (K- afb. 9).
• Plaats het deurtje op de achterzijde van het paneel en bevestig het met 8 schroeven. (afb. 9,L).
• Monteer het deurtje op de afsuigkap door het eerst in de bovenste geleiders te plaatsen (afb. 10-M1), en daarna in de onderste (afb. 10-M2).

- Gebruik de boormal N2, plaats deze op de voorste randen van het hangkastje (rechter kastje, zijde B) - (linker kastje, zijde C) HOUD GEEN REKENING MET DE DIKTE VAN DE DEURTJES, maak de gaten zoals aangegeven. Afb. 11

a. Als de kap aan de muur bevestigd moet worden plaats de mal N1 aan de muur zodanig dat de bovenste rand van de kap samenvalt met de bovenste rand van de mal N2. Afb. 11-12

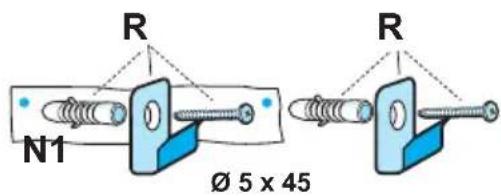

b. boor zoals aangegeven, bevestig 2 haken R aan de muur met schroeven en pluggen. Afb. 12

c. Hang de kap aan de haken en regel de stand van de afzuigkap, zowel met de schroeven zonder kop S1 als door middel van de schroeven voor de regeling van de staven S2. Afb. 12

- Maak de kap aan de zijkastjes met 4 schroeven P vast. Afb. 11

- Monteer het onder hoekstuk Q aan de kap met twee schroeven en de plastic schijfjes T om, indien nodig, de ruimte tussen de achterkant van de kap en de muur te dekken. Afb. 11-12

• Monteer het rooster weer.

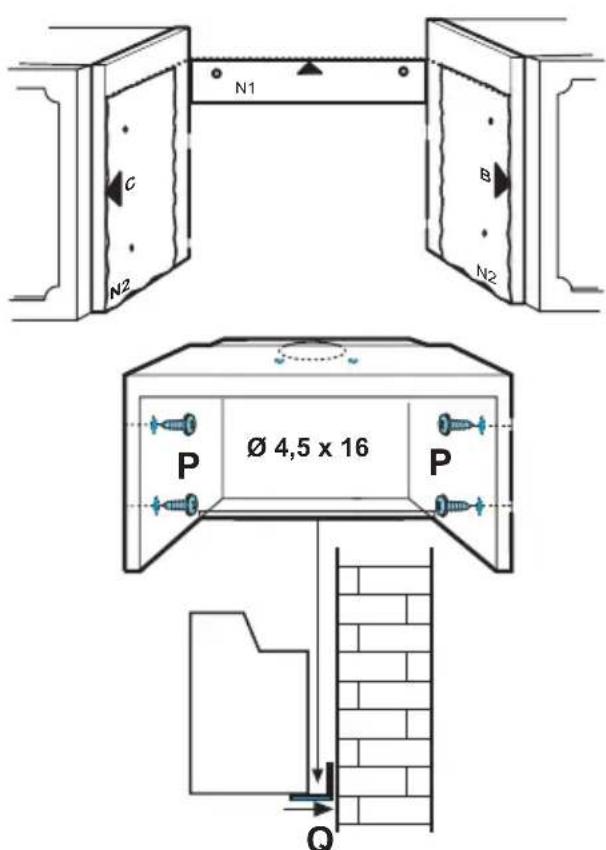

N1 C N2 B N2 P Ø 4,5 x 16 P Q

afb. 11
