Caractéristiques techniques	Modèle : AEG-ELECTROLUX DS 70
Type de hotte	Hotte décorative
Dimensions	Largeur : 70 cm
Débit d'air	Max : 700 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Éclairage	LED intégré
Filtration	Filtres à charbon et filtres métalliques lavables
Utilisation	Commandes électroniques avec affichage LED
Maintenance	Filtres lavables en machine, nettoyage régulier recommandé
Sécurité	Arrêt automatique, protection contre la surchauffe
Informations générales	Installation murale, garantie constructeur

FOIRE AUX QUESTIONS - DS 70 AEG-ELECTROLUX

Comment nettoyer les filtres de ma hotte AEG-ELECTROLUX DS 70 ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte et lavez-les à l'eau chaude savonneuse. Rincez-les bien et laissez-les sécher complètement avant de les remettre en place.

Pourquoi ma hotte ne s'allume-t-elle pas ?

Vérifiez que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, il peut s'agir d'un défaut dans l'alimentation électrique.

Comment puis-je réduire le bruit de ma hotte AEG-ELECTROLUX DS 70 ?

Assurez-vous que la hotte est installée correctement et que tous les éléments sont bien fixés. Un nettoyage régulier des filtres peut également aider à réduire le bruit.

Quel type de filtre dois-je utiliser pour remplacer ceux de ma hotte ?

Utilisez des filtres à charbon ou des filtres métalliques spécifiquement conçus pour le modèle AEG-ELECTROLUX DS 70. Consultez le manuel d'utilisation pour les références exactes.

Ma hotte AEG-ELECTROLUX DS 70 ne semble pas aspirer correctement. Que faire ?

Vérifiez que les filtres ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que le conduit d'évacuation n'est pas bouché et que la hotte est réglée sur la bonne puissance.

Comment régler la puissance d'aspiration de ma hotte ?

Utilisez le panneau de contrôle situé sur le devant de la hotte pour ajuster la puissance d'aspiration. Il devrait y avoir plusieurs niveaux de puissance à sélectionner.

Est-il normal que ma hotte dégage une odeur lors de la première utilisation ?

Oui, il est normal que des odeurs se dégagent lors de la première utilisation en raison des résidus de fabrication. Cela devrait disparaître après quelques utilisations.

Comment installer ma hotte AEG-ELECTROLUX DS 70 ?

Suivez les instructions d'installation fournies dans le manuel d'utilisation. Assurez-vous de respecter les dimensions minimales requises par rapport à la surface de cuisson.

Que faire si la lumière de ma hotte ne fonctionne pas ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la. Si le problème persiste, il peut y avoir un problème électrique qui nécessite un professionnel.

Quelle est la garantie de ma hotte AEG-ELECTROLUX DS 70 ?

La garantie standard est généralement de 2 ans à partir de la date d'achat. Vérifiez votre manuel pour les détails spécifiques concernant la garantie.

MODE D'EMPLOI DS 70 AEG-ELECTROLUX

Instructions de sécurité pour

• l'installation électrique.... 32
• l'installation.... 32

Branchement électrique.... 32

Installation.... 32

Généralités.... 34

Description de l'appareil.... 34

Caractéristiques techniques.... 35

Version recyclage 36

Fixation à l'armoire supérieure 37

Fixation de la grille de ventilation.... 38

Utilisation de la hotte 39

Instructions pour l'utilisation.... 39

Entretien et assistance.... 41

Ouverture de la grille.... 41

Filtre à graisse 41

Filtre à charbon.... 42

Remplacement de la lampe d'éclairage 42

Nettoyage.... 43

Accessoires spéciaux.... 43

Service après vente ....44

Si vous devez nous contacter .... 45

Garantie 46

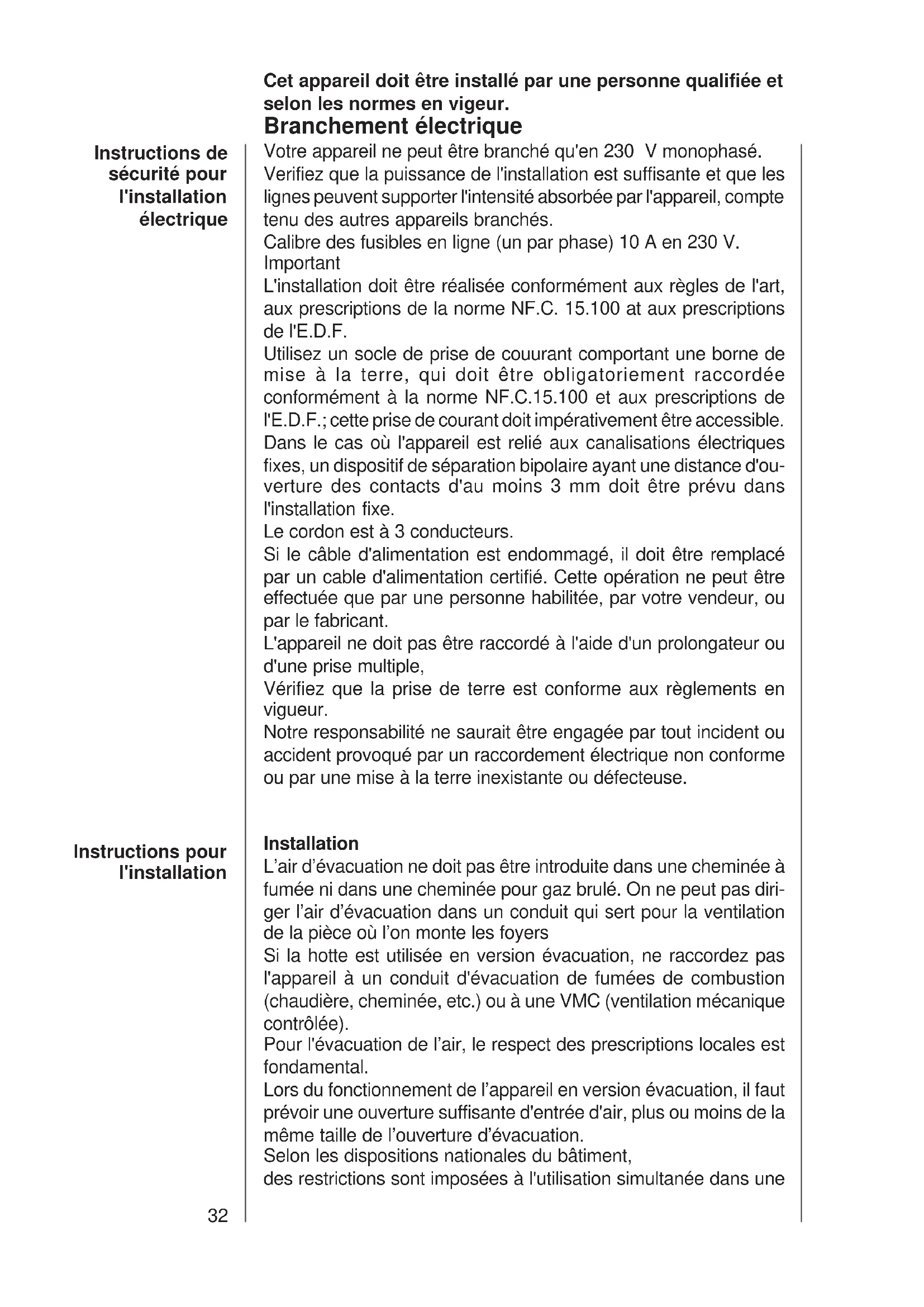

Instructions pour l'installation

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Branchement électrique

Instructions de sécurité pour l'installation électrique

Votre appareil ne peut être branché qu'en 230 V monophasé.

Verifiez que la puissance de l'installation est suffisante et que les lignes peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C. 15.100 at aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoriement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l'E.D.F.; cette prise de courant doit impérativement être accessible.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon est à 3 conducteurs.

Si le câble d'alimentation est endommagé, il doit être remplacé par un cable d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple,

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée par tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défecteuse.

Installation

L'air d'évacuation ne doit pas être introduite dans une cheminée à fumée ni dans une cheminée pour gaz brulé. On ne peut pas diriger l'air d'évacuation dans un conduit qui sert pour la ventilation de la pièce où l'on monte les foyers

Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôlée).

Pour l'évacuation de l'air, le respect des prescriptions locales est fondamental.

Lors du fonctionnement de l'appareil en version évacuation, il faut prévoir une ouverture suffisante d'entrée d'air, plus ou moins de la même taille de l'ouverture d'évacuation.

Selon les dispositions nationales du bâtiment,

des restrictions sont imposées à l'utilisation simultanée dans une

même pièce de hottes aspirantes et de systèmes de chauffage reliés à une cheminée tels que des poêles à charbon, à mazout ou à gaz.

Le fonctionnement simultané et sans danger pour les appareils reliés à une cheminée et les hottes de la cheminée d'aspiration sont assuré seulement si la pièce et/ou l'appartement (pièces comunicantes) possède une entrée d'air appropriée d'environ 500-600 cm² empêchant ainsi une dépression lorsque la hotte aspirante est en service.

Par conséquent, pour les pièces sans lieu de combustion, la règle suivante est adoptée: "ouverture d'entrée d'air aussi grande que l'ouverture d'évacuation", le rendement de l'installation d'évacuation peut être réduit grâce à une grande ouverture de 500-600 cm².

Le fonctionnement de la hotte en recyclage est sans danger dans de telles circonstances et n'est pas soumis aux dispositions citées ci-dessus.

Le fonctionnement de la hotte est optimal en version évacuation, si l'on observe ce qui suit:

• parcours d'évacuation court et direct
• nombre de coudes minimal sur les tuyaux
• installation des tuyaux non pas avec des angles nets mais avec des courbes
• diamètre de la tuyauterie si possible d'une ouverture de (100 mm ø).

Le non-respect de ces règles, peut causer d'énormes pertes de puissance et une augmentation du niveau sonore durant le fonctionnement.

Le tuyau d'évacuation d'air doit avoir un diamètre de 100 mm.

Lors de l'installation de la hotte respectez les distances minimum suivantes, entre le plan de cuisson et le bord inférieur de la hotte

Cuisinières électriques 650 mm

Cuisinières à gaz 750 mm

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• L'installation de votre appareil doit être réalisée par un technicien qualifié.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique sur la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil esr relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contact d'au moins 3 mm.

Généralités

La hotte est prévue pour fonctionner en version évacuation et peut être utilisée en version recyclage à l'aide d'un filtre à charbon actif (accessoire spécial en option)

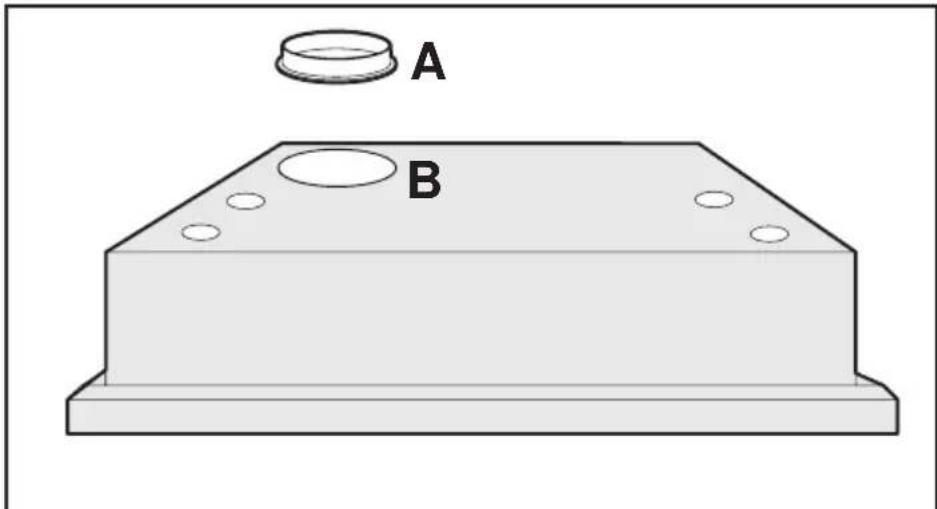

Description de l'appareil

A) Buse
B) Sortie de l'air d'évacuation
C) Commandes
D) Grille
E) Eclairage

Caractéristiques techniques

Mesures:

Hauteur Largeur Profondeur (en mm)

175 598 300

Puissance de branchement totale : 230 W

Moteur du ventilateur: 1 x 150 W

Illumination: 2 x 40 Watt (E14)

Raccord de l'évacuation de l'air: 100 mm ∅

Utilisez un tuyau flexible, non inflammable, pour l'évacuation de l'air ABS 100 E-Nr. 118 610 (ø 100 mm) comme accessoire spécial.

Pour les

installations en

version

évacuation

Version recyclage

L'air est filtré au moyen du filtre à charbon actif (accessoire spécial en option) et renvoyé dans la pièce

En version recyclage, utilisez un filtre à charbon actif AEG Original (voir Accessoire spécial).

Pour le montage du filtre à charbon actif, il faut en premier lieu, enlever Ila grille.

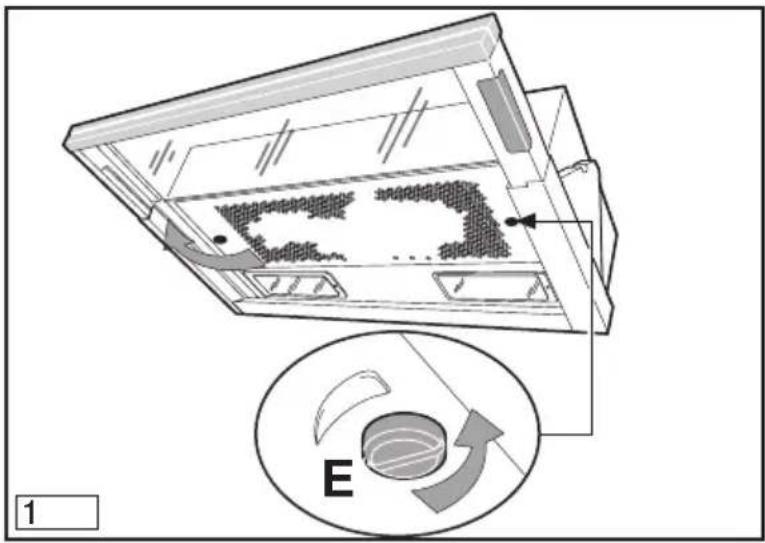

A l'aide des verrous E ouvrez la grille. Figure 1.

Attention! Si vous trouvez des difficultés à enlever la grille, contrôlez d'avoir bien ouvert le tiroir jusqu'à la fin de sa course.

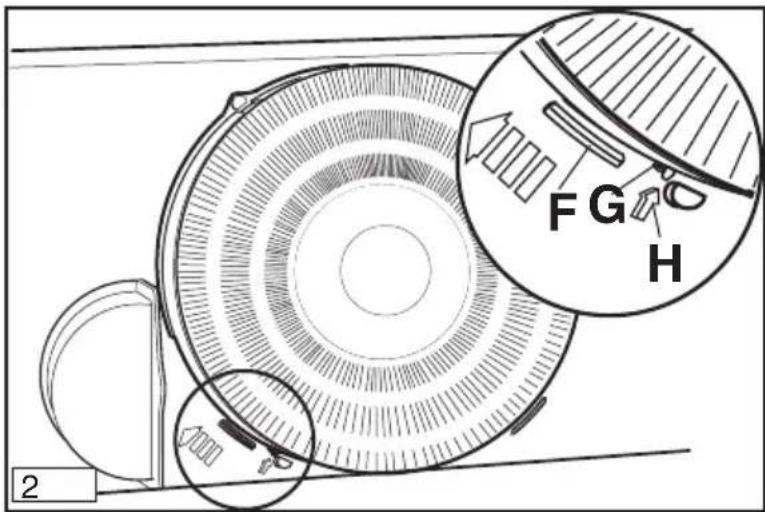

Placez le filtre entre les points F, en faisant coincider le repère G avec le repère H et bloquez-le ensuite en le tournant dans le sens des aguilles d'une montre comme indiqué par la fléche.

1 E

FG H 2

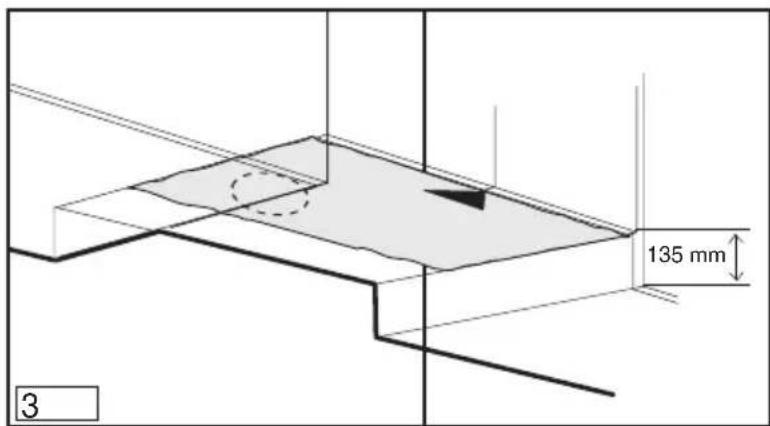

Lorsqu'il y a un double fond:

Pour la guide du tuyau d'évacuation d'air, coupez au fond le modèle correspondant fourni et effectuez, à l'angle de l'armoire, une ouverture de 115 mm de diamètre. Figure 3.

Percez des trous dans le double fond, selon de modèle, comme indiqué. Figure 3.

135 mm 3

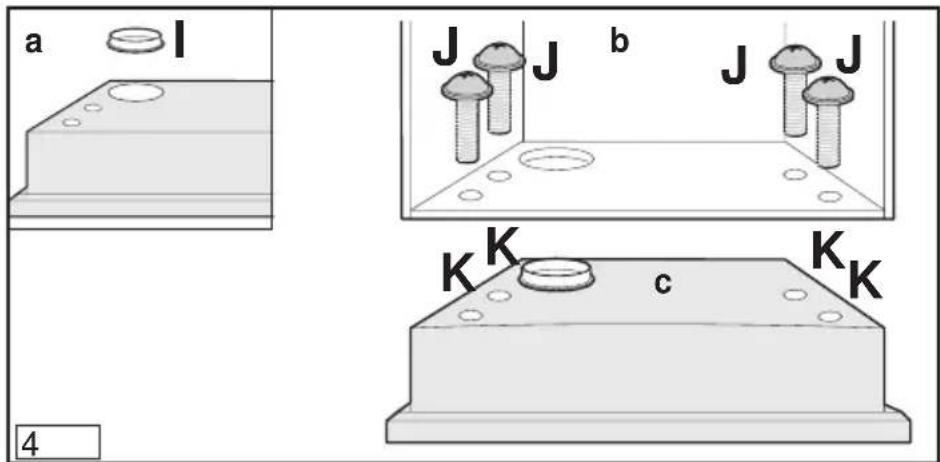

Placez la buse de la hotte Figure 4a. En partant de l'intérieur de l'armoire murale, vissez les 4 vis fournies J (4,2 x 35) (Fig. 4b) sur la vis femelle correspondante. Figure 4.

Fixation à l'armoire supérieure

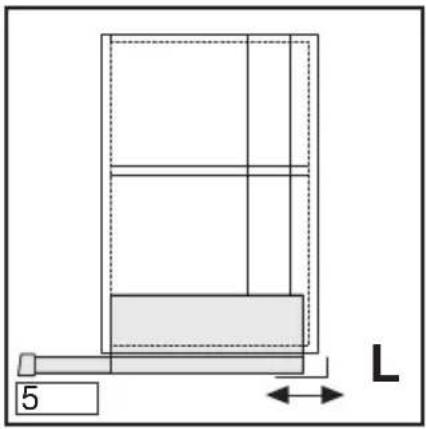

Lorqu'il n'y a pas de double fond: Réglez le profil en coude L avec les vis, pour qu'il soit contigu à la paroi. Figure 5.

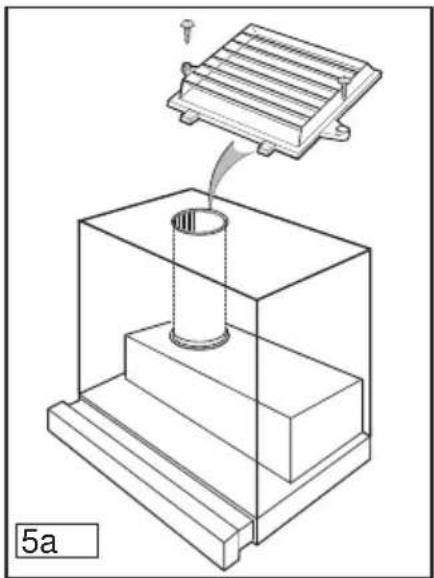

La hotte est équipée d'une grille pour la ventilation qui doit être fixée avec deux vis. (Fig. 5a). Grâce à la grille de ventilation, on évite que les vapeurs aspirées en version recyclage ne soient pas orientées vers l'arrière.

Utilisation de la hotte

La hotte est équipée d'un moteur avec des vitesses réglables. Il est conseillé de mettre en route la hotte quelques minutes avant de commencer à cuisiner et de la laisser en marche pendant 15 minutes environ après la cuisson. Sur le côté droit de l'appareil se trouvent les commandes. Figure 6.

Interrupteur d'éclairage: pour éclairer le plan de cuisson, déplacez l'interrupteur.

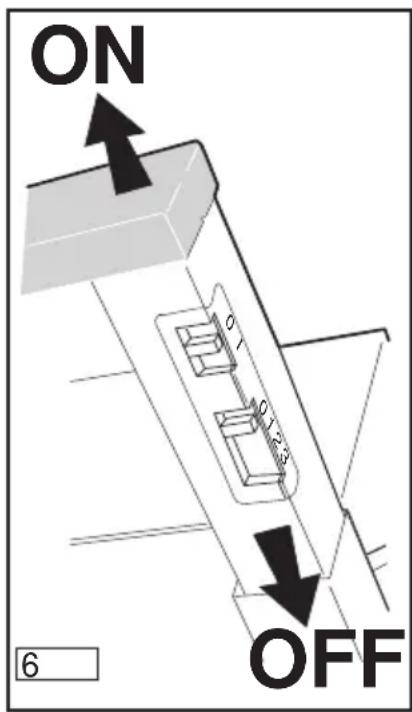

Interrupteur Marche/Arrêt

Position 0 = appareil à l'arrêt

Pour mettre l'appareil en fonctionnement positionnez l'interrupteur sur 1, 2 ou 3.

1 = Vitesse minimum
2 = Vitesse intermédiaire
3 = Vitesse maximum

ON 0.1 0.1-0.3 6 OFF

Instructions pour l'utilisation

Il est recommandé de ne jamais laisser les foyers de cuisson sans récipient dessus. En cas de cuisinières à gaz, à mazout ou à charbon, il faut absolument éviter toute flamme libre. Par ailleurs, en cas de friture il faut faire attention à la friteuse placée sur le plan de cuisson.

L'huile contenue dans les friteuses peut prendre feu spontanément à cause d'une surchauffe. Le risque augmente si l'on utilise de l'huile usagée.

Flamber sous la hotte est interdit.

Pour toute intervention sur la hotte, même pour le remplacement de la lampe, débranchez l'appareil (retirez le fusible ou ouvrez les disjoncteurs).

Respectez les intervalles de remplacement du filtre et de nettoyage. Le non-respect des consignes d'entretien et de nettoyage peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtre.

Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.

Votre appareil est destiné à l'usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

Débrancez toujours la hotte avant de procéder à son nettoyage et son entretien.

Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas le gaz de combustion.

Entretien et assistance

Avant d'effectuer toute opération d'entretien, la hotte doit être débranchée.

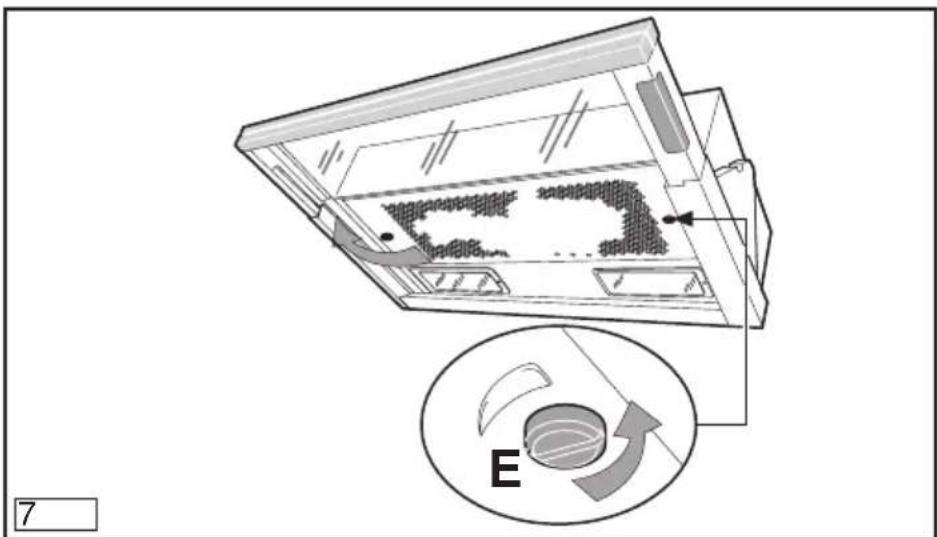

Ouvrez la grille en agissant sur les verrous E. Figure 7. Attention! Si vous trouvez des difficultés à enlever la grille, contrôlez d'avoir bien ouvert le tiroir jusqu'à la fin de sa course.

7 E

Le filtre à graisse a pour fonctin d'absorber les particules de graisse produites par la cuisson. Il est utilisé aussi bien pour l'évacuation que pour le recyclage de l'air. Le filtre synthétique est très mince (environ 3 mm) et se trouve à l'intérieur de la plaque du filtre à graisse.

On doit le remplacer lorsqu'on s'apercoit, en ouvrant la plaque du filtre, que celui-ci a changé de couleur dans la partie interne. Lorqu'on change le filtre à graisse, il faut également nettoyer la plaque du filtre à graisse avec de l'eau tiède et avec un détergent doux et sans frotter.

Les filtres à graisse peuvent être commandés auprès de votre magasin vendeur (voir accessoires spéciaux).

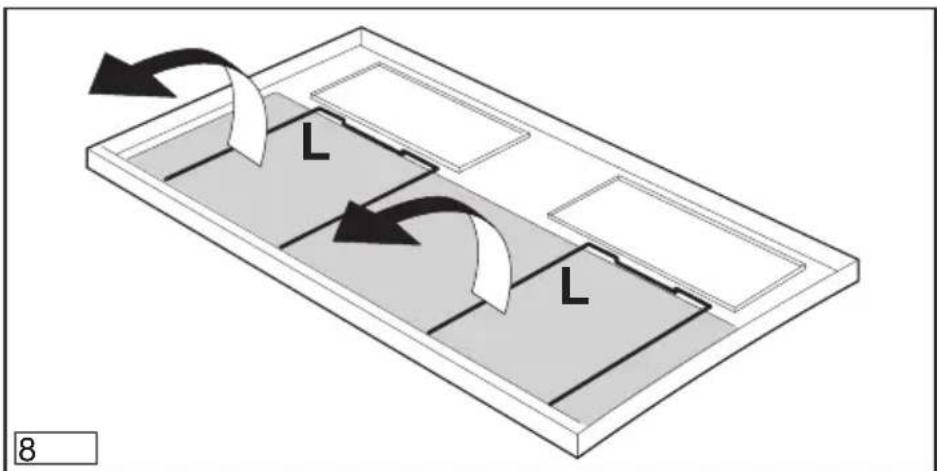

Pour enlever le filtre, ouvrez la grille et enlevez les points de blocage L. Voir Figure 8.

Ouverture de la grille

Filtre à graisse

	Introduisez donc le nouveau filtre à graisse à l'intérieur de la grille au moyen des ouvertures de la grille étant donné que la partie étampée après le montage de la grille n'est pas visible.
	Assurez-vous que le nouveau filtre couvre bien toute la surface d'aspiration.
	Fixez le filtre avec les deux supports en métal.
	Fixez de nouveau la grille.
Filtre à charbon	Le filtre à charbon doit être utilisé lorsqu'on désire utiliser la hotte en version recyclage.Par conséquent, utilisez le filtre à charbon actif AEG Original (en option, voir accessoires spéciaux).Le filtre à charbon doit être remplacé tous les quatre mois après une utilisation normale.Avant d'introduire le filtre à charbon actif, enlevez les deux grilles pour le filtre.
Attention	Le non respect des instructions de nettoyage de l'appareil, et respectivement de remplacement et nettoyage du filtre, peuvent entraîner un incendie
	Ouvrez la grille en agissant sur les verrous E. Figure 1.Placez le filtreentre les points F, en faisant coïncider le repère Favec le repère H et bloquez-le ensuite en le tournant dans le sens des aguilles d'une montre, comme indiqué par la flèche.Figure 2.Introduisez de nouveau la grille.
Remplacement de la lampe d'éclairage	- Débranchez la hotte.- Enlevez le cache.- Remplacez la lampe par une lampe identique et de même puissance (40 Watt maximum). Figure 9.- Avant de contacter votre Service après vente si la lampe ne s'allume pas, vérifiez auparavant si elle est bien vissée.

Attention: pour nettoyer la hotte, débranchez l'appareil. N'enfoncez pas des objects pointus dans la grille.

Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisselle par exemple). N'employez jamais de produits abrasifs (ni éponge avec une face abrasive) ou caustiques. Nettoyez la grille du filtre à graisse avec un chiffon humide et un détergent doux.

Le non respect des instructions de nettoyage de l'appareil et des filtres (et le remplacement du filtre) peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

ATTENTION

Le constructeur n'est pas responsable pour n'importe quel type de dégâts du moteur ou des incendies qui pourraient être provoqués par un entretien non approprié et qui ne respecte pas les dispositions de sécurité citées ci-dessus.

Accessoires spéciaux:

Coffre mural MKZ E-Nº 610 899 004

Tuyau d'évacuation d'air 100 (100 mm ø) 942 118 610

Filtre à charbon actif Type 30

Filtre à graisse synthétique 942 118 625

Filtre à graisse de métal MFF70 942 118 631

Pour les appareils commercialisés par la France

Service après vente

Si une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...) veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

Signalez au service après vente le numéro PNC et le S-No (numéro de série), que vous trouverez sur la plaque signalétique située sur votre appareil.

Afin de répondre rapidement, nous vous recommandons de l'inscrire à cet endroit.

PNC: ....

S-No:

Si vous devez nous contacter

Pour tenir nos engagements, nous écoutons les Consommateurs

Le SERVICE CONSEIL CONSOMMATEURS AEG est le lien privilegié entre la marque et ses Consommateurs. Il assure en permanence une double mission: satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

Avant l'achat

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des conseils pour vous aider dans votre choix en fonction de vos propres besoins.

Apres l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir: trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du consommateur.

Service Conseil Consommateurs AEG

BP 50142 - 60307 Senlis Cedex

Tél.: [phone] - Fax: [phone]

E-Mail: [e-mail]

Permanence téléphohique du lundi au ventredi de 8h30 à 18h00

Pour toute question technique: Assistance Consommateurs

BP 20139 - 60307 Senlis Cedex

Tél.: [phone]

E-Mail: [e-mail]

Permanence téléphohique du lundi au ventredi

Pour les appareils commercialisés par la France

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.
