DS 70 - Afzuigkap AEG-ELECTROLUX - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	AEG-Electrolux
Model	DS 70
Hoogte (mm)	175
Breedte (mm)	598
Diepte (mm)	300
Elektrische voeding	230 V eenfasig, 50 Hz
Totaal aansluitvermogen (W)	230
Motorvermogen (W)	150
Verlichting	2 lampen E14, max. 40 W
Luchtafvoerdiameter (mm)	100
Aantal snelheden	3 (laag, midden, hoog)
Werking	Afvoer of recirculatie (met optioneel koolstoffilter)
Minimale afstand (elektrische kookplaat)	650 mm
Minimale afstand (gaskookplaat)	750 mm
Vetfilter	Synthetisch, vervangbaar (ref. 942 118 625)
Koolstoffilter	Optioneel, elke 4 maanden vervangen (type 30)
Bedieningstype	Aan/uit-schakelaars en verlichting
Reiniging	Lauwwarm water en mild reinigingsmiddel, geen schurende producten
Garantie	Volgens de geldende wetgeving bij de verkoper
Klantenservice	AEG Service Klantenadvies, tel. [phone]

Veelgestelde vragen - DS 70 AEG-ELECTROLUX

Hoe installeer ik de afzuigkap DS 70 correct?

De installatie moet worden uitgevoerd door een gekwalificeerd persoon. Houd u aan de minimale afstanden (650 mm voor elektrische kookplaat, 750 mm voor gas). Zorg ervoor dat de luchtuitlaat niet in de zolder uitkomt en gebruik een slang van 100 mm diameter. Trek de stekker van het apparaat uit voordat u ingrijpt.

Welke minimale afstand moet ik aanhouden tussen de afzuigkap en de kookplaat?

Voor een elektrische kookplaat: 650 mm. Voor een gaskookplaat: 750 mm. Deze afstanden worden gemeten tussen het kookvlak en de onderrand van de afzuigkap.

Kan ik de afzuigkap in recirculatiemodus gebruiken zonder koolstoffilter?

Nee, de recirculatiemodus vereist een actief koolstoffilter (optioneel accessoire). Zonder dit filter worden geuren en rook niet gefilterd en wordt de lucht gewoon terug de kamer in geblazen. Gebruik een AEG Origineel filter (type 30).

Hoe vervang ik het vetfilter?

Open het rooster door de vergrendelingen E te bedienen. Verwijder de blokkeerpunten L om het oude filter te verwijderen. Plaats het nieuwe synthetische vetfilter (ref. 942 118 625) en zorg ervoor dat het het volledige zuigoppervlak bedekt. Bevestig het met de metalen steunen en plaats het rooster terug.

Hoe vaak moet het actieve koolstoffilter worden vervangen?

Het actieve koolstoffilter moet bij normaal gebruik elke vier maanden worden vervangen. Gebruik uitsluitend een AEG Origineel actief koolstoffilter (type 30) voor optimale prestaties.

Wat moet ik doen als de verlichting niet meer werkt?

Trek de stekker van de afzuigkap uit. Verwijder de afdekking en controleer of de lamp goed is aangedraaid. Vervang deze door een identieke lamp van max. 40 W (E14-fitting). Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik de afzuigkap en de filters?

Trek de stekker uit. Reinig de afzuigkap met een vochtige doek en een mild reinigingsmiddel (bv. afwasmiddel). Gebruik nooit schurende of bijtende producten. De vetfilters worden gereinigd met lauwwarm water en een mild reinigingsmiddel, zonder te schrobben.

De afzuigkap werkt maar zuigt slecht, wat moet ik controleren?

Controleer of het vetfilter niet verstopt is en vervang het indien nodig. Zorg ervoor dat het afvoerkanaal kort is, zonder scherpe bochten en dat de diameter 100 mm is. Controleer in recirculatiemodus of het koolstoffilter niet verzadigd is.

Welke speciale accessoires zijn beschikbaar voor dit model?

Optionele accessoires: muurkoffer MKZ (E-nr. 610 899 004), luchtafvoerslang 100 mm (942 118 610), actief koolstoffilter type 30, synthetisch vetfilter (942 118 625), metalen vetfilter MFF70 (942 118 631).

Waar vind ik het serienummer en de PNC?

Het PNC-nummer en het S-No (serienummer) staan op het typeplaatje op het apparaat. Houd ze bij de hand voor eventuele claims of interventies van de klantenservice.

GEBRUIKSAANWIJZING DS 70 AEG-ELECTROLUX

Aanwijzingen m.b.t. de veiligheid

— voor de elektro-installateur 18
— voor de keukeninstallateur .... 18

Elektrische aansluiting 18

Montage 18

Algemeen 20

Beschrijving van het toestel 20

Gebruik als afzuigkap 21

Gebruik als cirkulatiekap 22

Bevestiging aan een bovenkast 23

Bevestiging in een bovenkast 24

Het bevestigen van het ventilatiepaneel 24

Bediening van het toestel 25

Bediening 25

Vóór en na het koken 25

Aanwijzingen m.b.t. de veiligheid voor de gebruiker 26

Onderhoud en reiniging 27

Rooster openen 27

Vetfilter 27

Koolfilter 28

Attentie 28

Lamp vervangen 28

Reiniging 29

Extra leverbare accessoires 29

Klantenservice 29

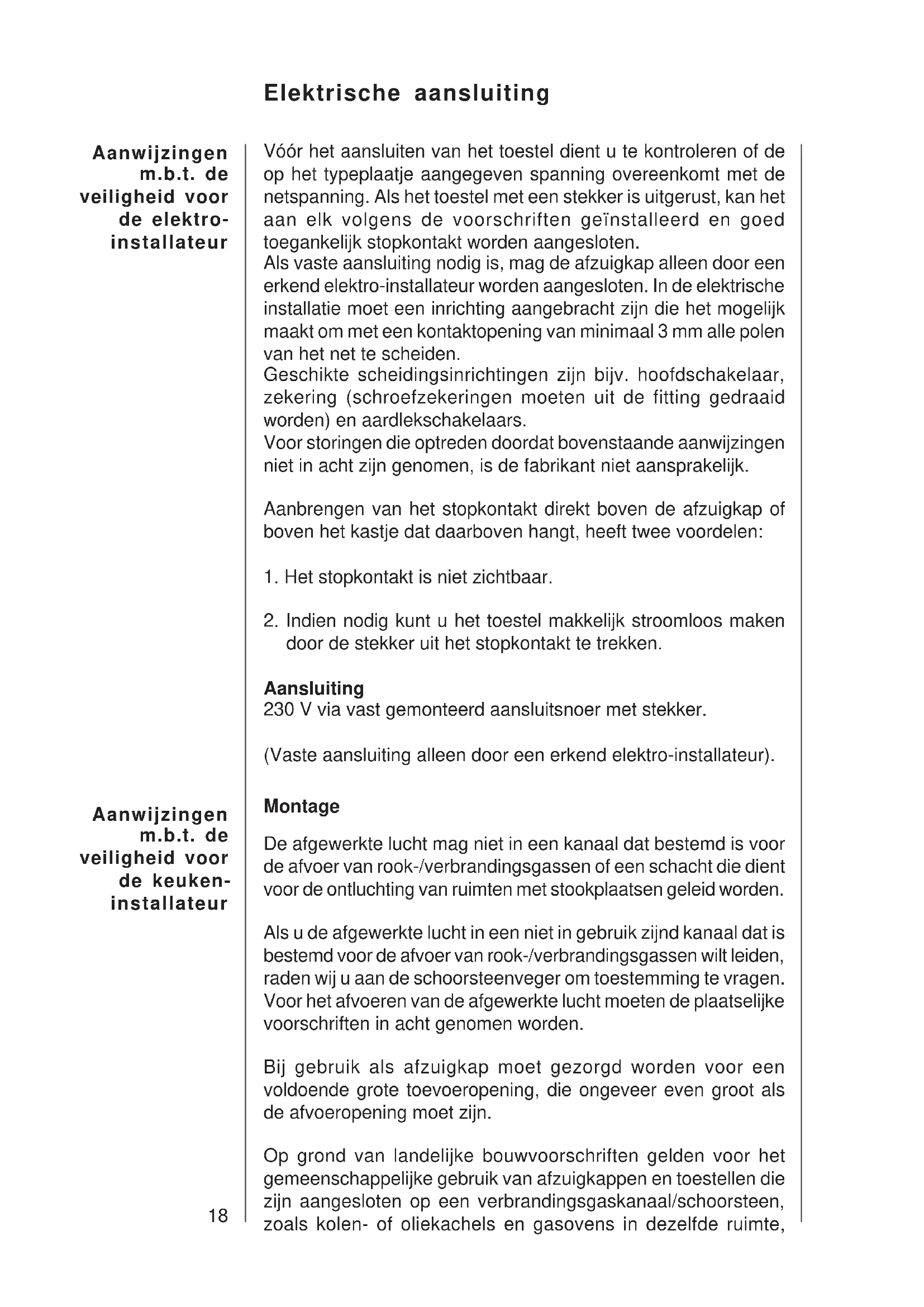

Elektrische aansluiting

Aanwijzingen m.b.t. de veiligheid voor de elektro-installateur

Vóór het aansluiten van het toestel dient u te kontroleren of de op het typeplaatje aangegeven spanning overeenkomt met de netspanning. Als het toestel met een stekker is uitgerust, kan het aan elk volgens de voorschriften geïnstalleerd en goed toegankelijk stopkontakt worden aangesloten.

Als vaste aansluiting nodig is, mag de afzuigkap alleen door een erkend elektro-installateur worden aangesloten. In de elektrische installatie moet een inrichting aangebracht zijn die het mogelijk maakt om met een kontaktopening van minimaal 3 mm alle polen van het net te scheiden.

Geschikte scheidingsinrichtingen zijn bijv. hoofdschakelaar, zekering (schroefzekeringen moeten uit de fitting gedraaid worden) en aardlekschakelaars.

Voor storingen die optreden doordat bovenstaande aanwijzingen niet in acht zijn genomen, is de fabrikant niet aansprakelijk.

Aanbrengen van het stopkontakt direkt boven de afzuigkap of boven het kastje dat daarboven hangt, heeft twee voordelen:

1. Het stopkontakt is niet zichtbaar.
2. Indien nodig kunt u het toestel makkelijk stroomloos maken door de stekker uit het stopkontakt te trekken.

Aansluiting

230 V via vast gemonteerd aansluitsnoer met stekker.

(Vaste aansluiting alleen door een erkend elektro-installateur).

Aanwijzingen m.b.t. de veiligheid voor de keuken-installateur

Montage

De afgewerkte lucht mag niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor de ontluchting van ruimten met stookplaatsen geleid worden.

Als u de afgewerkte lucht in een niet in gebruik zijnd kanaal dat is bestemd voor de afvoer van rook-/verbrandingsgassen wilt leiden, raden wij u aan de schoorsteenveger om toestemming te vragen. Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke voorschriften in acht genomen worden.

Bij gebruik als afzuigkap moet gezorgd worden voor een voldoende grote toevoeropening, die ongeveer even groot als de afvoeropening moet zijn.

Op grond van landelijke bouwvoorschriften gelden voor het gemeenschappelijke gebruik van afzuigkappen en toestellen die zijn aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen- of oliekachels en gasovens in dezelfde ruimte,

bepaalde beperkingen.

Volgens de landelijke verordening is in dergelijke ruimten een onderdruk van hoogstens 0,04 mbar toegestaan.

Het gemeenschappelijke, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500-600 cm ^2 van buiten geventileerd zijn, waardoor bij lopende afzuigkap een onderdruk vermeden wordt.

In twijfelgevallen kunt u het beste een schoorsteenveger of een landelijk buro voor bouwvoorschriften om advies vragen.

Omdat in ruimten zonder rookkanaalafvoer de regel geldt: "toevoeropening even groot als afvoeropening", kan door de grotere opening van 500-600 cm ^2 de werking van de afvoerinrichting nadelig beïnvloed worden.

Gebruik van het toestel als cirkulatiekap is onder de genoemde omstandigheden zonder gevaar en valt niet onder de genoemde voorschriften.

Het toestel funktioneert als afzuigkap alleen optimaal, als u het volgende in acht neemt:

• korte, rechte afvoerverbindingen
• zo min mogelijk bochten in de buis
• buizen niet met scherpe hoeken maar met flauwe bochten laten verlopen
• zo groot mogelijke buisdiameter (100 mm ∅)

Als u deze basisregels niet in acht neemt, moet u rekening houden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

De afvoerbuis moet bij gebruik als afzuigkap een diameter van 100 mm hebben.

Als de wasem uit de keuken door de buitenmuur naar buiten wordt gevoerd, is een muurdoorvoer nodig.

Bij montage van de afzuigkap moeten de volgende minimale afstanden van de bovenkant van de kookzones of branders tot de onderkant van de afzuigkap worden aangehouden.

elektrisch fornuis 650 mm

gasfornuis 750 mm

Algemeen

Het toestel wordt geleverd als afzuigkap en kan door inzetten van een koolfilter (extra leverbaar accessoire) als cirkulatiekap gebruikt worden.

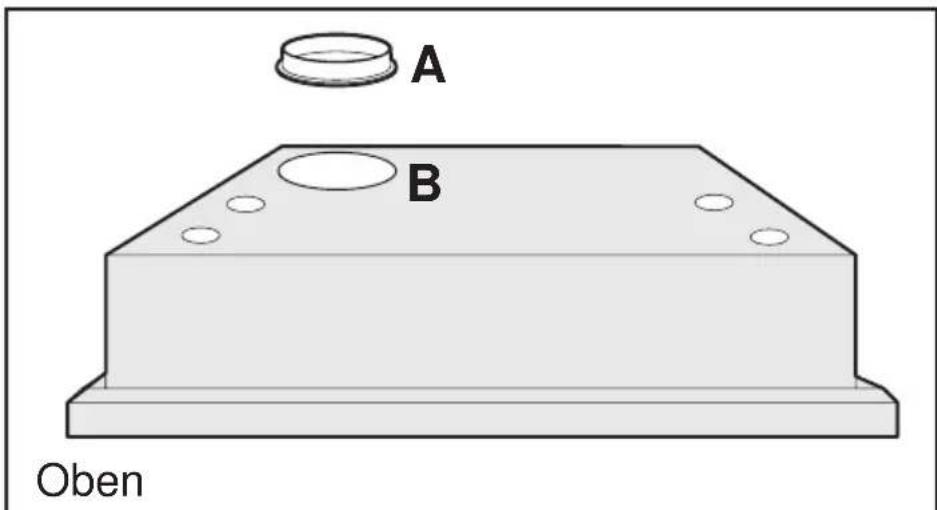

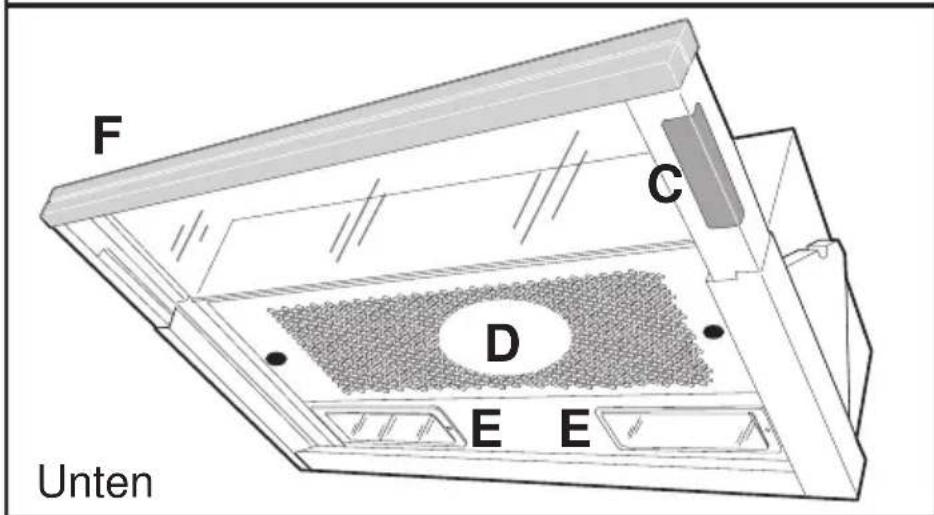

Beschrijving van het toestel

A) adapter voor afvoeraansluiting
B) afvoeropening
C) schuifschakelaar (ventilatormotor, verlichting)
D) filterrooster
E) verlichting
F) uitschuifgedeelte

A B Oben

F C D E E Unten

Het inschakelen en bedienen van de afzuigkap geschiedt via de verschillende schakelaars op het bedieningspaneel van het toestel resp. boven het uitschuifgedeelte.

Technische gegevens

Afmetingen:

hoogte breedte diepte (in mm)

175 598 300

Gewicht

Netto: 7,2 kg

Totale aansluitwaarde: 230 W

Ventilatormotor: 1 × 150 ~W

Verlichting: 2 x 40 Watt (E14)

Lengte van het aansluitsnoer (in mm): 120

Hierbij wordt de afgewerkte lucht via een buis naar buiten geleid.

Voor de aansluiting muurdoorvoer-afzuigkap kunt u het beste een niet brandbare afvoerslang gebruiken.

Gebruik als afzuigkap

Gebruik als cirkulatiekap

Hierbij wordt de afgewerkte lucht door een koolfilter (extra leverbaar accessoire) gereinigd en weer in de keuken teruggevoerd.

Voor gebruik als cirkulatiekap is een origineel koolfilter (zie "Extra leverbare accessoires") nodig.

Vóór inzetten van het koolfilter eerst de twee filterroosters verwijderen.

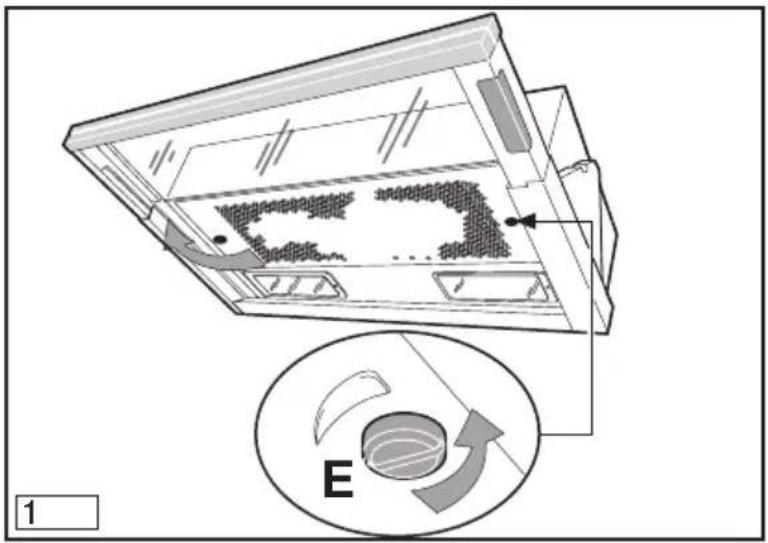

Door draaien van vergrendeling E het rooster openen, afb. 1. Attentie! Als het rooster moeilijk wordt verwijderd controleer of de uitschuifgedeelte helemaal open is gemaakt.

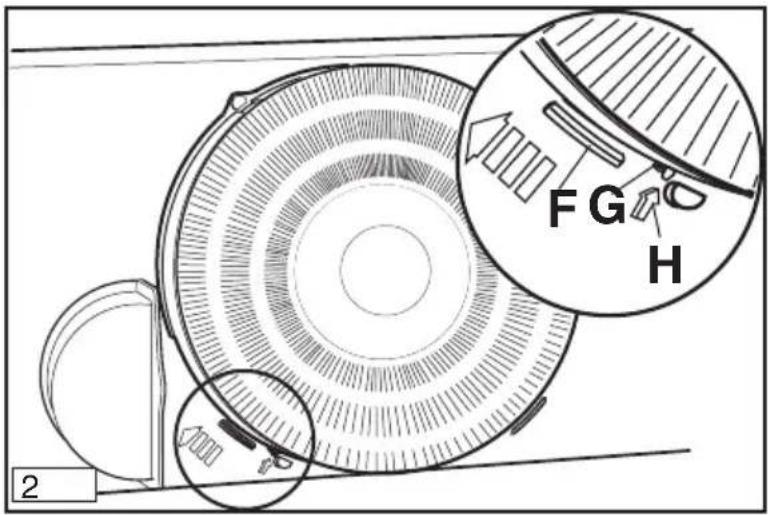

Het filter op de punten F inzetten, waarbij de wijzer G met de wijzer H moet overeenstemmen. Dan het filter met de wijzers van de klok mee draaien, zoals met de pijl aangegeven, tot het niet verder kan, afb. 2.

Het rooster weer inzetten.

1 E

FG H 2

Als een tussenbodem aanwezig is:

Voor het plaatsen van de afvoerbuis aan de hand van het meegeleverde sjabloon bovenin en onderin de kast een opening van 115 mm doorsnede maken, afb. 3.

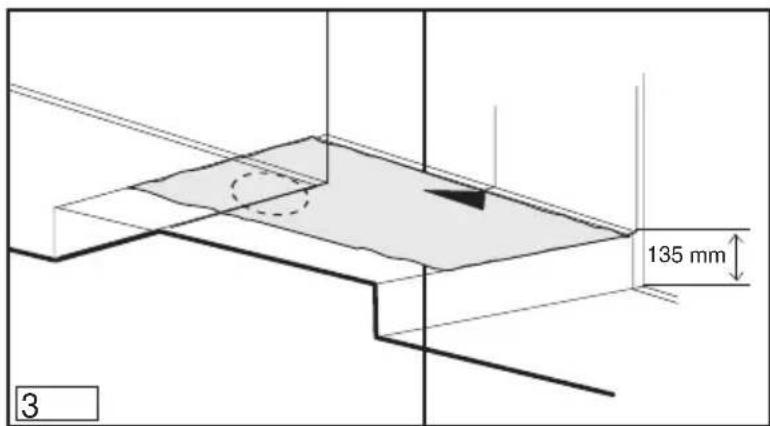

Aan de hand van het sjabloon gaten in de tussenbodem boren, afb. 3.

135 mm 3

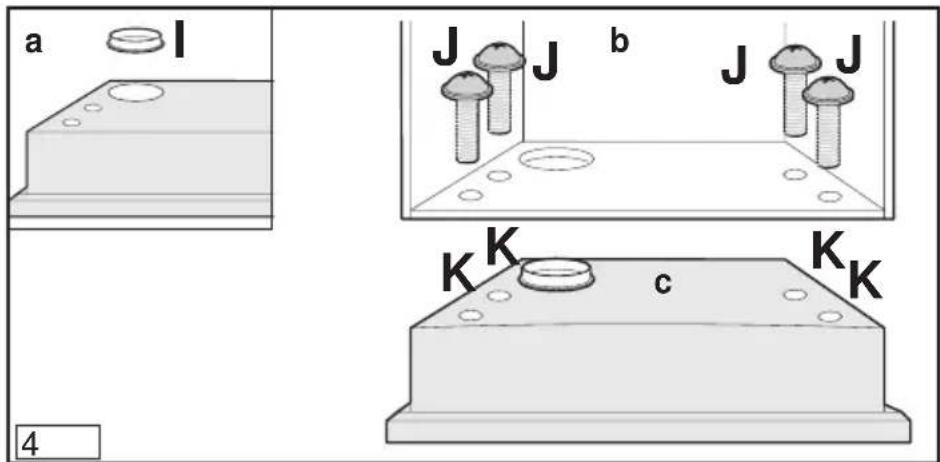

Aansluitadapter op de afvoeropening van de kap zetten, afb. 4a. Binnenin de kast de 4 meegeleverde schroeven J (4,2 x 35) (afb. 4b) op de betreffende moeren K (afb. 4c) schroeven, afb. 4.

Bevestiging in een bovenkast

Als geen tussenbodem aanwezig is:

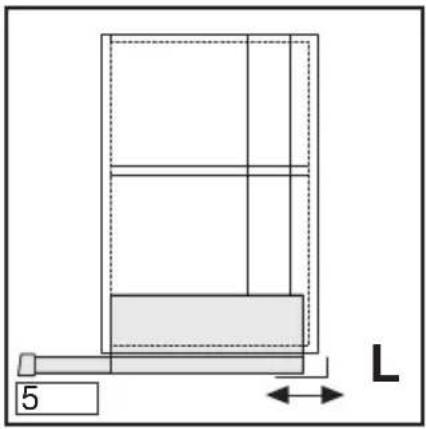

Het hoekprofiel L m.b.v. de schroeven zo afstellen, tot het tegen de wand ligt, afb. 5.

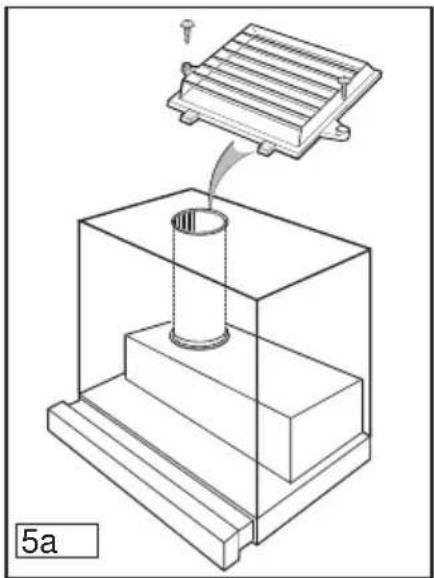

Het bevestigen van het ventilatiepaneel

De kap is voorzien van een ventilatiepaneel dat met 2 schroeven wordt aangebracht (afb. 5a).

Het ventilatiepaneel heeft de funkcie om te vermijden dat de opgezogen walm in de filtrerende versie de muur vuil maakt.

Bediening van het toestel

De afzuigkap is uitgerust met een motor met regelbaar toerental. Aan de rechter kant van het toestel bevinden zich de schakelaars. Om deze te bedienen het uitschuifgedeelte (D) geheel naar voren trekken, afb. 6.

Lichtschakelaar: met deze schakelaar kunt u de verlichting van het toestel in- en uitschakelen.

Motorschakelaar: met deze schakelaar kunt u het toestel in- en uitschakelen en één van de 3 afzuigsnelheden kiezen.

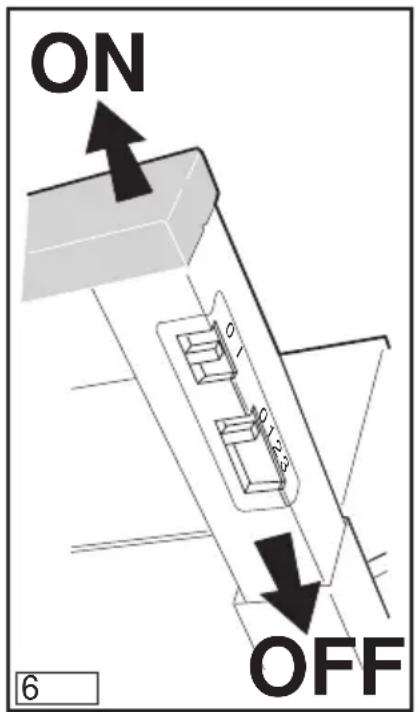

Met het uitschuifgedeelte kunt u, als het toestel ingeschakeld is (ventilatormotor, verlichting), de afzuiging en de verlichting inresp. uitschakelen.

ON OFF 6

Wij raden u aan, de afzuigkap enkele minuten voordat u met koken begint in te schakelen en pas ongeveer 15 minuten na het koken uit te schakelen.

Aanwijzingen m.b.t. de veiligheid voor de gebruiker

U dient erop te letten dat op ingeschakelde kookzones en gasbranders altijd een pan staat als de afzuigkap aan staat. Het toestel kan anders door te sterke hitte-ontwikkeling beschadigd worden. Dat geldt vooral voor open vuur zoals bij olie-, gas- en kolenfornuizen.

Bovendien mag u tijdens frituren onder de afzuigkap niet bij het fornuis weglopen.

De olie in de frituurpan kan door oververhitting vlam vatten.

Bij gebruik van verontreinigde olie kan zelfontbranding nog makkelijker optreden.

Wij wijzen u erop dat door oververhitting brand kan ontstaan.

Flamberen onder de afzuigkap is niet toegestaan.

Bij alle werkzaamheden aan de afzuigkap, ook bij vervangen van de lamp, moet het toestel spanningloos gemaakt worden (stekker uit het stopkontakt trekken of zekering in de huisinstallatie uitschakelen).

Het is belangrijk de filters tijdig te vervangen en het toestel regelmatig schoon te maken. Anders kan ten gevolge van vetafzetting brandgevaar ontstaan.

Onderhoud en reiniging

Schakel de afzuigkap altijd eerst uit. Trek bovendien de stekker uit het stopkontakt of schakel de zekering in de huisinstallatie uit.

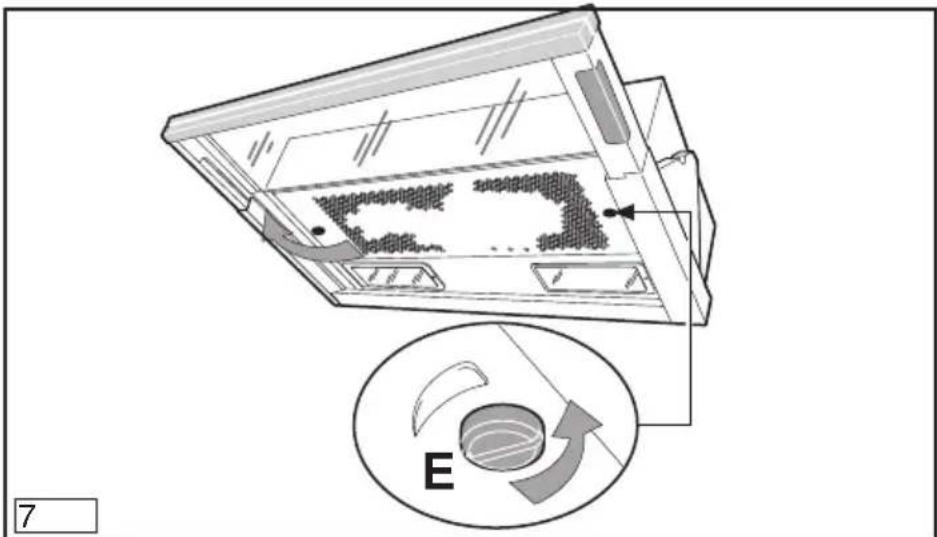

Door draaien van vergrendeling E het rooster openen, afb. 7. Attentie! Als het rooster moeilijk wordt verwijderd controleer of de uitschuifgedeelte helemaal open is gemaakt.

7 E

Het is de taak van het vetfilter om de vetdeeltjes die tijdens het koken ontstaan, op te zuigen. Het vetfilter wordt altijd, bij gebruik als afzuigkap en als cirkulatiekap, gebruikt. Het synthetische filter is dun (ca. 1 mm) en bevindt zich aan de binnenzijde van het vetfilterrooster.

Het vetfilter moet vervangen worden als de kleur aan de binnenzijde door de openingen van het filterrooster aan de buitenzijde zichtbaar wordt.

Als u het vetfilter vervangt, ook het vetfilterrooster met lauw water en een vloeibaar, niet schurend schoonmaakmiddel reinigen.

Vetfilters kunt u bestellen bij de Klantenservice van AEG.

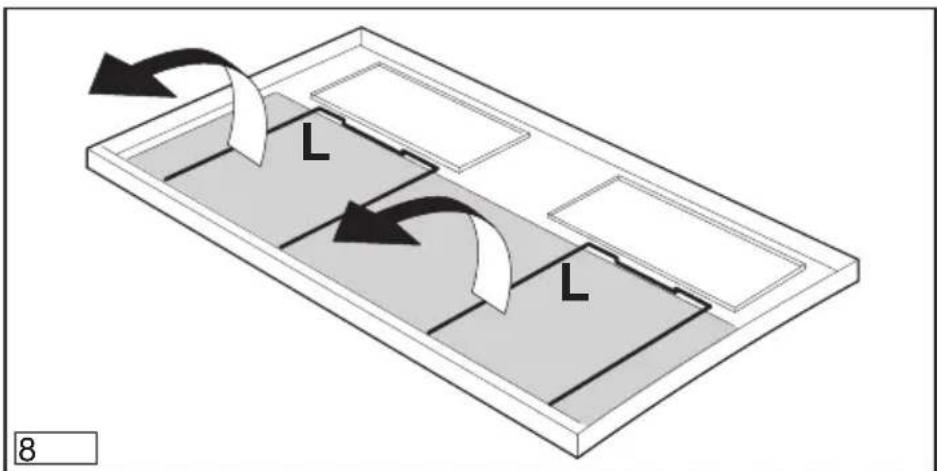

Om het vetfilter los te nemen opent u het rooster en verwijdert u de bevestigingsbeugels L. Zie afb. 8.

	Het nieuwe vetfilter zodanig in het rooster zetten, dat het bedrukte gedeelte na montage van het rooster door de openingen in het rooster niet zichtbaar is.Kontroleer of het nieuwe vetfilter het gehele oppervlak bedekt.Het filter met de beide metalen beugels bevestigen.Het rooster weer aanbrengen.
Koolfilter	Een koolfilter moet gebruikt worden als u het toestel als cirkulatiekap wilt gebruiken.Daarvoor hebt u een origineel AEG koolfilter nodig (zie “Extra leverbare accessoires”).Het kan niet uitgewassen of opnieuw gebruikt worden.Bij normaal gebruik moet het koolfilter elke 4 maanden worden vervangen.Vóór inzetten van het koolfilter eerst de twee filterroosters verwijderen.
Attentie	Door draaien van vergrendeling E het rooster openen, afb. 1.Het filter op de punten F inzetten, waarbij de wijzer G met de wijzer H moet overeenstemmen. Dan het filter met de wijzers van de klok mee draaien, zoals met de pijl aangegeven, tot het niet verder kan, afb. 2.Het rooster weer inzetten.

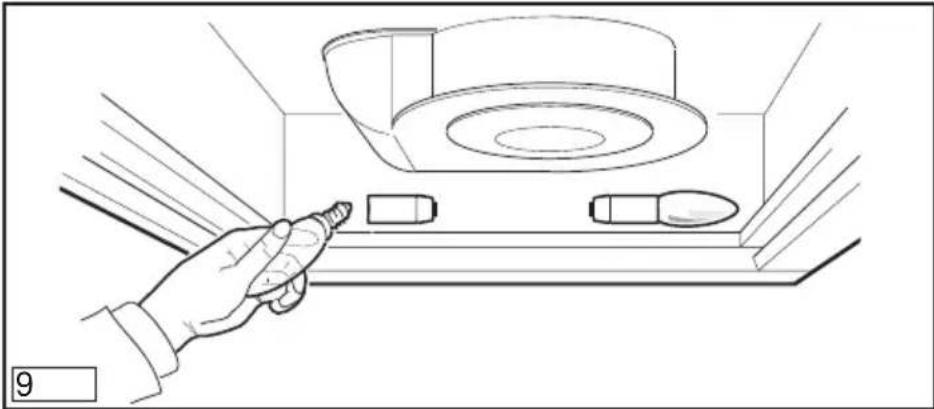

Lamp vervangen	Als u deze aanwijzingen voor reinigen van het toestel en vervangen resp. reinigen van het filter niet opvolgt, kan brand ontstaan. Daarom raden wij u aan deze aanwijzingen op te volgen.— Maak het toestel spanningloos.— Verwijder de afdekkap.— Draai de defekte lamp uit en vervang hem door een gloeilamp van max. 40 watt, afb. 9.
28	— Mocht de verlichting niet funktioneren, kontroleer dan eerst of de lamp goed ingedraaid is, voordat u kontakt opneemt met de Klantenservice.

Attentie: vóór het reinigen het toestel spanningloos maken. Geen spitse voorwerpen in het beschermrooster van de motor steken.

De buitenzijde van de afzuigkap met een mild sopje schoonmaken. Geen scherpe schoonmaakmiddelen, borstels of schuurmiddelen gebruiken.

Het schakelpaneel en het vetfilterrooster alleen met een vochtige doek en milde schoonmaakmiddelen reinigen.

Het is belangrijk het filter tijdig te vervangen en het toestel regelmatig schoon te maken. Anders kan ten gevolge van vetafzetting brandgevaar ontstaan.

ATTENTIE

De fabrikant is niet aansprakelijk voor schade aan de motor of voor andere gevaarlijke situaties die het gevolg zijn van ondeskundig onderhoud of niet in acht nemen van de vermelde veiligheidsvoorschriften.

Extra leverbare accessoires:

Koolfilter Type 30

Vetfilter 942 118 625

Metalen vetfilter MFF 70 942 118 631

Klantenservice

Voor vragen en in geval van storing neemt u kontakt op met de Klantenservice.

Geef de Klantenservice de volgende gegevens van uw toestel op:

1. Modelaanduiding .....
2. E-nummer .....
3. F-nummer .....

Deze gegevens vindt u na openen van het vetfilterrooster op het typeplaatje aan de binnenzijde van het toestel. Om deze nummers bij de hand te hebben, kunt u ze het beste hierboven en voorop deze gebruiksaanwijzing noteren.

Konstruktie- en kleurwijzigingen voorbehouden.
