BEDIENUNGSANLEITUNG DS 70 AEG-ELECTROLUX

— für den Elektro- Installateur 4

— für den Küchenmöbel- Monteur.... 4

Elektroanschluß 4

Montage 4

Allgemeines 6

Geräteansicht 6

Technische Daten 6

Abluftbetrieb 7

Umluftbetrieb 8

Befestigung am Oberschrank 9

Befestigung im Oberschrank.... 10

Befestigung des Lüftungsgitters 10

Bedienung der Dunsthaube 11

Bedienung 11

Lüftervor- und nachlauf 11

Sicherheitshinweise für den Benutzer 12

Wartung und Pflege 13

Öffnen des Gitters 13

Fettfilter 13

Kohlefilter 14

Achtung 14

Austausch der Glühlampe.... 14

Reinigung 15

Sonderzubehör...... 15

Kundendienst 15

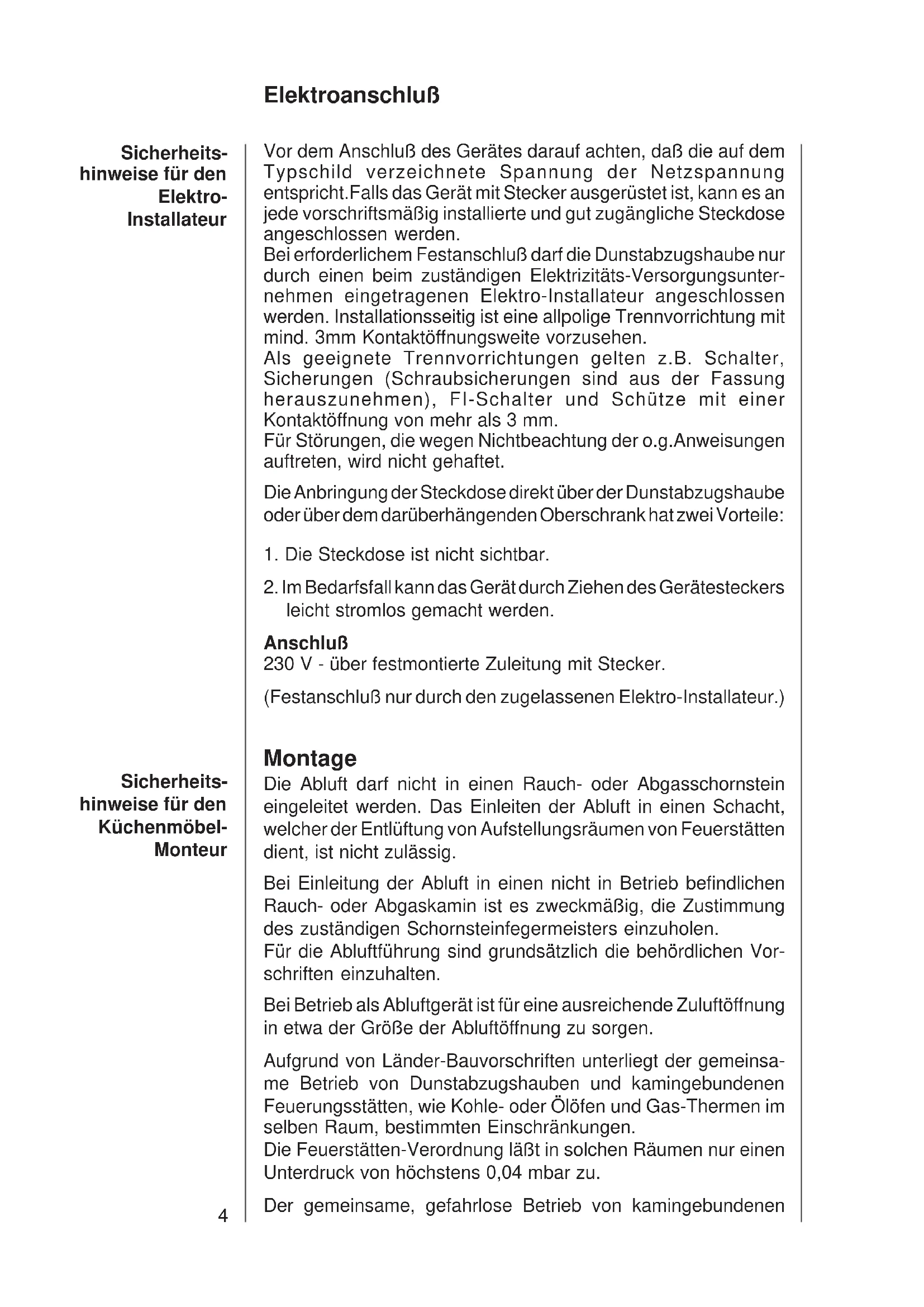

Elektroanschluß

Sicherheits- hinweise für den Elektro- Installateur

Vor dem Anschluß des Gerätes darauf achten, daß die auf dem Typschild verzeichnete Spannung der Netzspannung entspricht. Falls das Gerät mit Stecker ausgerüstet ist, kann es an jede vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden.

Bei erforderlichem Festanschluß darf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3mm Kontaktöffnungsweite vorzusehen.

Als geeignete Trennvorrichtungen gelten z.B. Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FI-Schalter und Schütze mit einer Kontaktöffnung von mehr als 3 mm.

Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

Die Anbringung der Steckdose direkt über der Dunstabzugshaube oder über dem darüberhängenden Oberschrank hat zwei Vorteile:

1. Die Steckdose ist nicht sichtbar.
2. Im Bedarfsfall kann das Gerät durch Ziehen des Gerätesteckers leicht stromlos gemacht werden.

Anschluß

230 V - über festmontierte Zuleitung mit Stecker.

(Festanschluß nur durch den zugelassenen Elektro-Installateur.)

Sicherheits- hinweise für den Küchenmöbel- Monteur

Montage

Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig.

Bei Einleitung der Abluft in einen nicht in Betrieb befindlichen Rauch- oder Abgaskamin ist es zweckmäßig, die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten.

Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen.

Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen.

Die Feuerstätten-Verordnung läßt in solchen Räumen nur einen Unterdruck von höchstens 0,04 mbar zu.

Der gemeinsame, gefahrlose Betrieb von kamingebundenen

Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500-600 cm² von außen belüftet sind und dadurch bei laufender Dunstabzugshaube ein Unterdruck vermieden wird.

Im Zweifelsfalle holen Sie bitte den Rat und die Zustimmung des zuständigen Bezirks- Schornsteinfegermeisters oder der örtlichen Baubehörde ein.

Da in Räumen ohne Feuerungsstätte die Regel gilt: "Zuluftöffnung so groß wie Abluftöffnung", kann durch die größere Öffnung von 500-600 cm² der Wirkungsgrad der Ablufteinrichtung beeinträchtigt werden.

Der Betrieb der Haube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den oben genannten Vorschriften.

Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgendes beachtet wird:

— kurze, gerade Abluftstrecken

— möglichst wenige Rohrbögen

— Verlegung der Rohre nicht in spitzen Winkeln sondern in flachen Bögen

— möglichst große Rohrdurchmesser (100 mm ∅)

Bei Nichtbeachtung dieser Grundsätze muß mit drastischen Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet werden.

Das Abluftrohr muß bei Abluftbetrieb einen Durchmesser von 100 mm haben.

Wird der Küchendunst durch die Außenwand ins Freie abgeleitet, wird ein Teleskop-Mauerkasten MKZ (mit Ab- und Zuluft) E-Nº 610 899 004 (100 mm ∅) als Sonderzubehör benotigt.

Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshaube einzuhalten:

Elektroherde 650 mm

Gasherde 750 mm

Allgemeines

Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden.

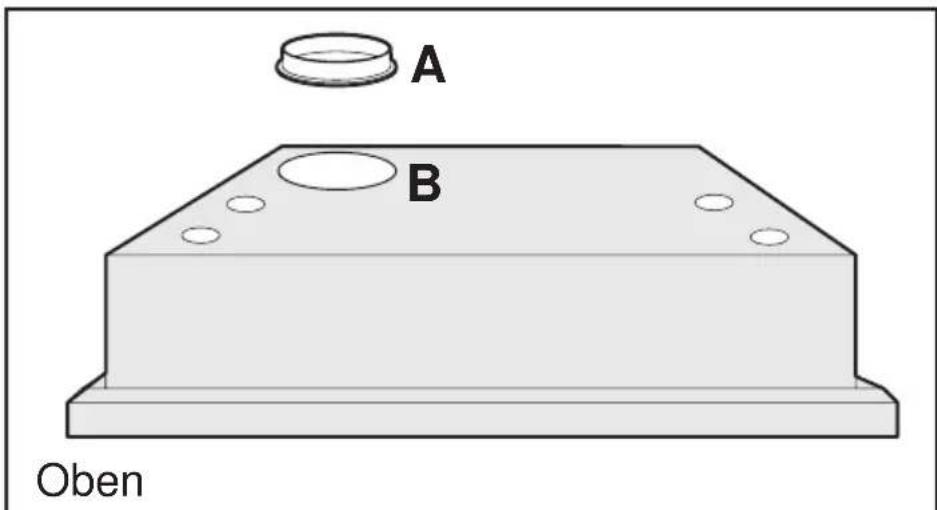

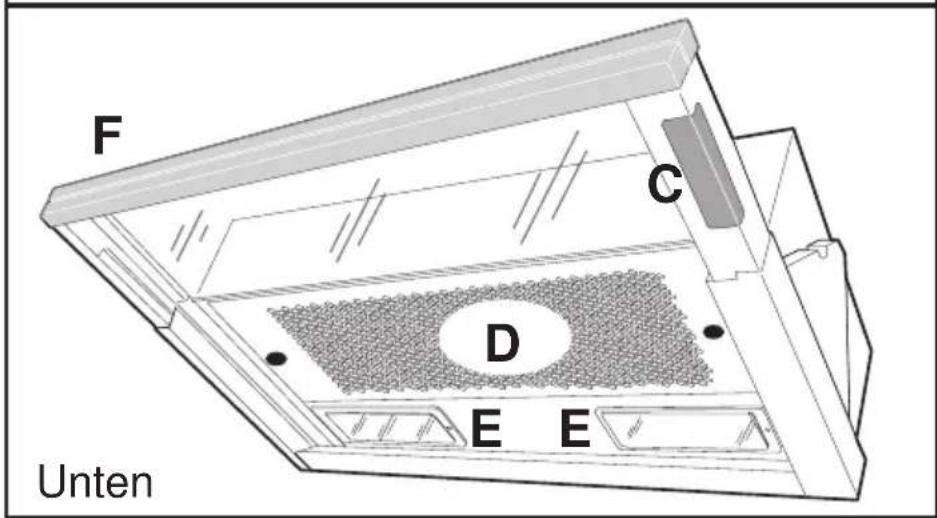

Geräteansicht

A) Abluftstutzen
B) Abluftaustritt
C) Schiebeschalter (Gebläse, Beleuchtung)
D) Filtergitter
E) Beleuchtung
F) Auszugsteil

A B Oben

F C D E E Unten

Das Einschalten und Steuern der Dunstabzugshaube erfolgt über die verschiedenen Schaltelemente auf dem Bedienpult des Gerätes bzw. über das Auszugsteil.

Technische Daten

Maße:

Höhe Breite Tiefe (in mm)

175 598 300

Gewicht

Netto: 7,2 kg

Gesamtanschlußwert: 230 W

Lüftermotor: 1 x 150 W

Beleuchtung: 2 x 40 Watt (E14)

Lange des

Netzkabels (in mm): 120

geleitet.

Zum Anschluß Mauerkasten-Dunstabzugshaube verwenden Sie am besten den nicht brennbaren Abluftschlauch ABS 100 E-N∅942 118 610 (∅ 100mm) als Sonderzubehör.

Abluftbetriebln dieser |

Umluftbetrieb

In dieser Betriebsart wird die Abluft durch einen Aktivkohlefilter (Sonderzubehör) gereinigt und wieder in den Raum zurückgeführt.

Für den Umluftbetrieb wird der Original AEG Aktivkohlefilter (siehe Sonderzubehör) benotigt.

Vor Einsetzen des Aktivkohlefilter zuerst die beiden Filtergitter entfernen.

Achtung! Sollte das Entfernen des Filtergitters Schwierigkeiten bereiten, vergewissern Sie sich, dass der Auszugsteil bis zum Schluss geoeffnet ist.

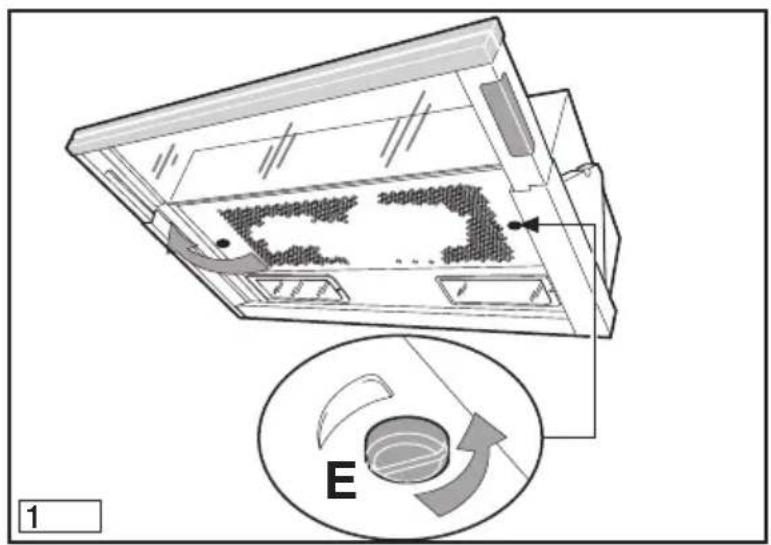

Durch Betätigen der Sperriegel E das Gitter öffnen. Bild 1

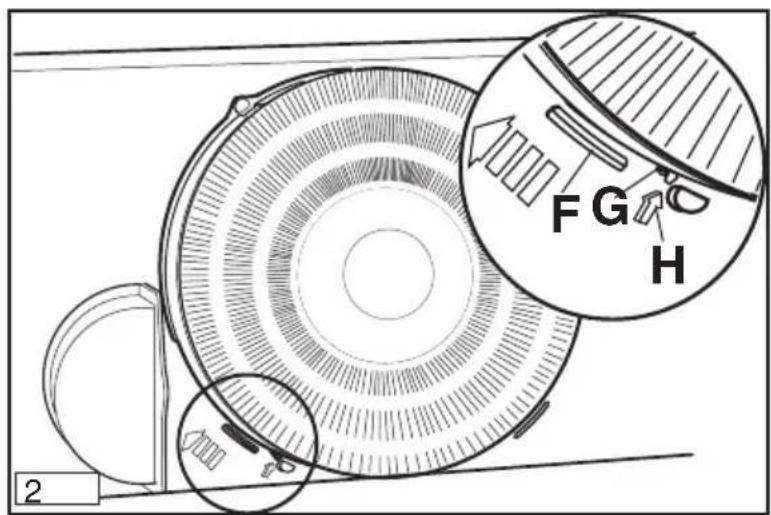

Den Filter an den Punkten F einsetzen, wobei der Zeiger G mit dem Zeiger H übereinstimmen muß und ihn dann im Uhrzeigersinn, wie durch den Pfeil angegeben, bis zum Anschlag drehen. Bild 2

Das Gitter wieder einsetzen.

1 E

FG H 2

Wenn ein Zwischenboden vorhanden ist:

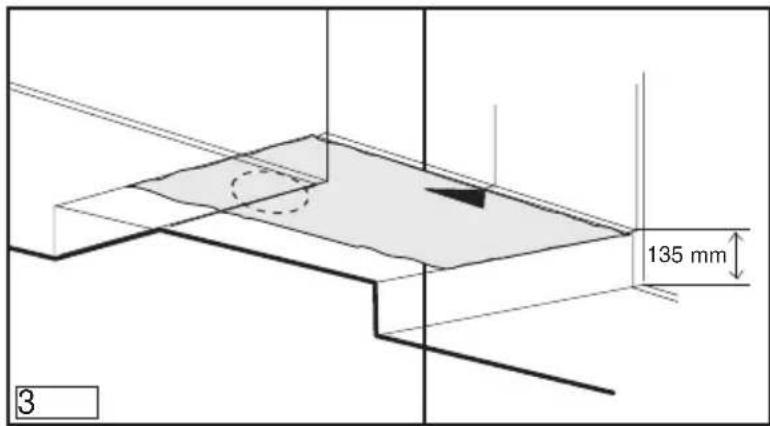

Für den Verlauf des Abluftrohres, entsprechend der mitgelieferten Schablone am Boden als auch an der Decke des Hängeschrankes eine Öffnung von 115 mm Durchmesser schneiden. Bild 3 Bohren Sie in den Zwischenboden Löcher nach Schablone wie in der beiliegenden Zeichnung gezeigt. Bild 3

135 mm 3

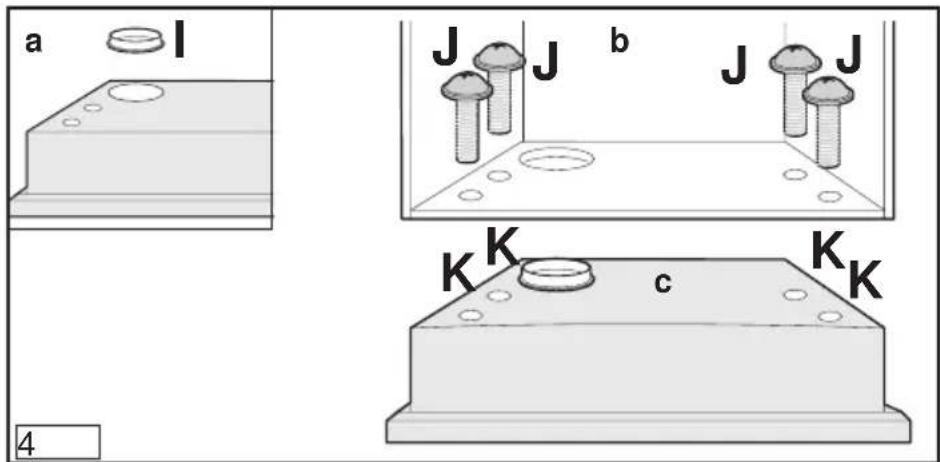

Anschlußstutzen auf Abluftöffnung der Haube aufsetzen Bild 4a Vom Inneren des Hängeschrankes her die 4 mitgelieferten Schrauben J (4,2 x 35) (Fig. 4b) auf die entsprechenden Schraubenmuttern K (Fig. 4c) aufschrauben. Bild 4

Befestigung im Oberschrank

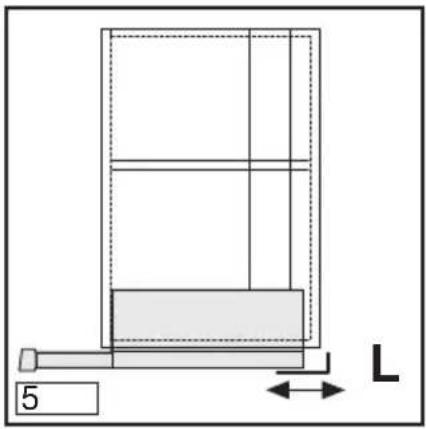

Wenn kein Zwischenbooden vohanden ist: Das Winkelprofil L mittels den Schrauben derart regulieren, bis es an derWand anliegt. Bild 5

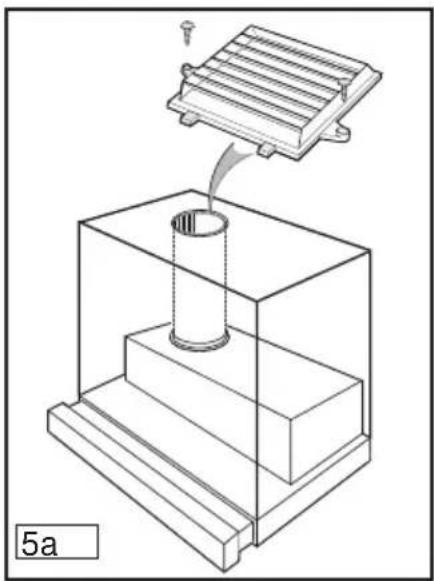

Befestigung des Lüftungsgitters

Die Dunstabzugshaube ist mit einem Lüftungsgitter, das mit zwei Schrauben zu befestigen ist, ausgestattet (Abb. 5a). Durch das Lüftungsgitter wird vermieden, daß die angesaugten Dünste bei der Umluftversion die dahinterliegende Wand verschmutzen.

Bedienung der Dunsthaube

Die Dunsthaube ist mit einem Motor mit regelbarer Drehzahl ausgestattet.

Es ist ratsam, die Dunsthaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten danach weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der rechten Seite des Gerätes befinden sich die Schalter, zum Einschalten - zum Bedienen das Auszugsteil (D) ganz nach vorne herausziehen. Bild 6

Lichtschalter: Der Schalter dient dazu, die Lampe, mit der die Dunsthaube ausgestattet ist, ein- und auszuschalten.

Motorschalter: Dieser dient zum Einschalten und Ausschalten und zum Wählen der drei Geschwindigkeiten des Gebläses.

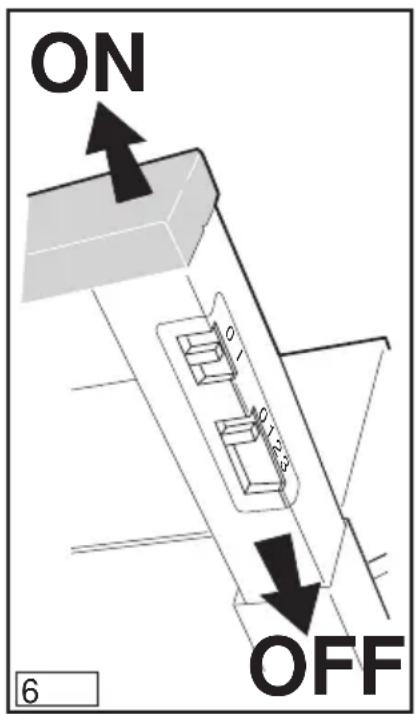

Mit dem Auszugsteil können Sie im eingeschalteten Zustand des Gerätes (Lüftermotor, Beleuchtung) das Gebläse und die Beleuchtung ein- bzw. ausschalten.

ON OFF 6

Die Dunstabzugshaube ist immer vor dem Kochen einzuschalten und nach Beendingung des Kochvorgangs ca. 15 Minuten nachlaufen zu lassen.

Sicherheits- hinweise für den Benutzer

Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden.

Außerdem ist beim Fritieren über einem Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen.

Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst entzünden.

Bei Verwendung von verschmutztem Öl kann noch leichter eine Selbstentzündung eintreten.

Es wird darauf hingewiesen, daß durch Überhitzung ein Brand entstehen kann.

Flambieren ist unter der Dunstabzugshaube nicht erlaubt.

Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät stromlos zu machen (Schraubsicherungen aus der Fassung herausnehmen bzw. Sicherungsautomaten abschalten).

Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerung Feuergefahr bestehen.

Wartung und Pflege

Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muß die Dunsthaube vom Stromnetz getrennt werden.

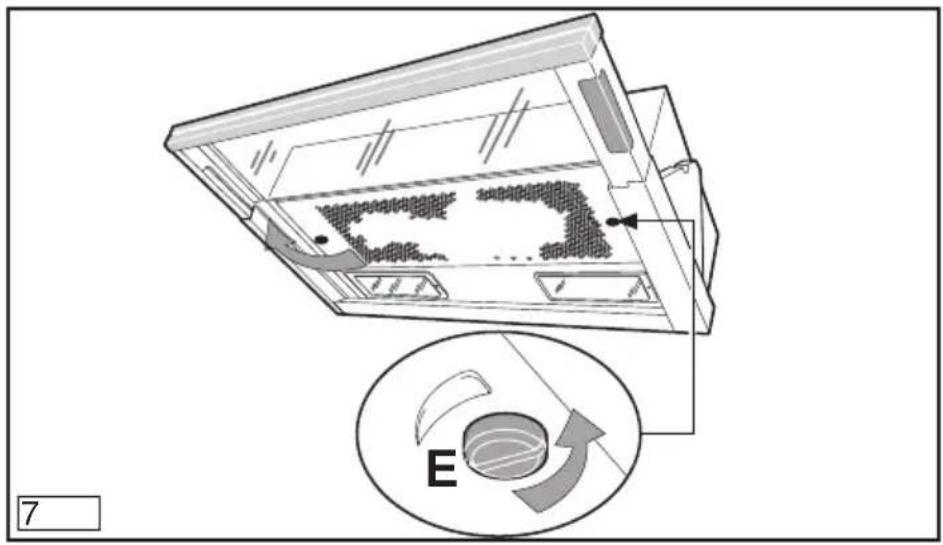

Durch Betätigen der Sperriegel E das Gitter öffnen. Bild 7

Achtung! Sollte das Entfernen des Filtergitters Schwierigkeiten bereiten, vergewissern Sie sich, dass der Auszugsteil bis zum Schluss geoffnet ist.

7 E

Der Fettfilter hat die Aufgabe, die Fettpartikel, die beim Kochen entstehen, aufzusaugen und wird in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Der synthetische Filter ist dünn (ca. 1 mm) und befindet sich an der Innenseite des Fettfilterblechs.

Er ist dann auszutauschen, wenn die Färbung an seiner Innenseite durch die Öffnungen des Filterblechs außen sichtbar werden.

Wenn man den Fettfilter austauscht, auch das Fettfilterblech mit lauwarmem Wasser und einem flüssigen, nicht scheuernden Spülmittel reinigen.

Fettfilter können beim AEG-Kundendienst bestellt werden (siehe Sonderzubehör)..

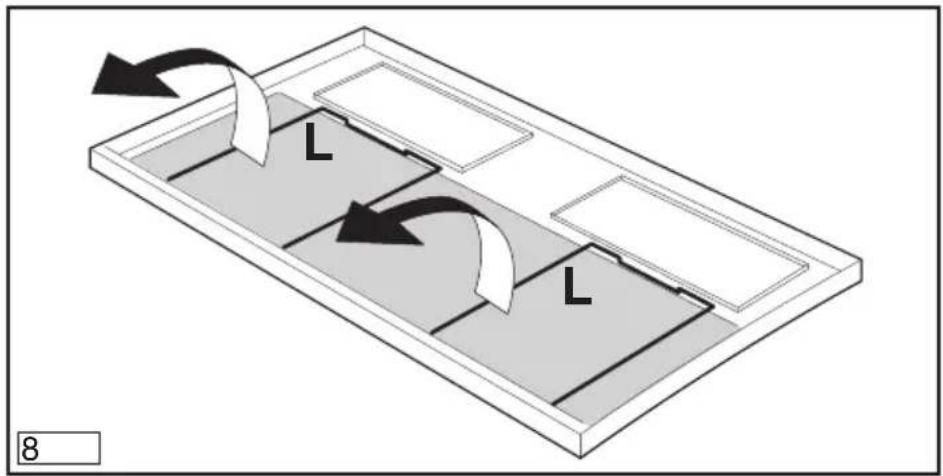

Zum Herausnehmen des Filters öffnen Sie das Gitter und nehmen die Haltestops L heraus. Siehe Bild 8.

Kohlefilter	Den neuen Fettfilter so in das Innere des Gitters einsetzen, daß der bedruckte Teil nach der Montage des Gitters durch die Gitteröffnungen nicht sichtbar ist.Vergewissern Sie sich, daß der neue Fettfilter die gesamte Ansaugfläche bedeckt.Den Filter mit den beiden Metallhalterungen befestigen..Das Gitter erneut anbringen.Ein Kohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen will.Dazu benötigen Sie den Original-AEG-Aktivkohlefilter (siehe Sonderzubehör).Er kann weder gewaschen noch wiederverwendet werden. Der Kohlefilter muß bei normalem Gebrauch alle vier Monate ausgetauscht werden.Vor Einsetzen des Aktivkohlefilter zuerst die beiden Filtergitter entfernen.Durch Betätigen der Sperriegel Edas Gitter öffnen.Bild 1Den Filter an den Punkten Feinsetzen, wobei der Zeiger Gmit dem Zeiger Hübereinstimmen muß und ihn dann im Uhrzeigersinn, wie durch den Pfeil angegeben, bis zum Anschlag drehen.Bild 2Das Gitter wieder einsetzen.
Achtung	Nichtbeachtung der Anweisungen für die Reinigung des Gerätes und den Wechsel bzw. die Reinigung der Filter kann zum Brand führen. Daher empfehlen wir Ihnen, die Anweisung zu beachten.
Austausch der Glühlampe	— Trennen Sie die Dunsthaube vom Stromnetz.— Nehmen Sie die Abdeckung ab.— Ersetzen Sie eine durchgebrannte Glühlampe durch eine Glühlampe mit höchstens 40 Watt.Bild 9

Achtung: Zum Reinigen der Dunstabzugshaube Gerät stromlos machen.

Nicht mit spitzen Gegenständen in das Schutzgitter des Motors fahren.

Die äußeren Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden.

Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.

Es ist wichtig, die Filterwechsel sowie die Reinigungs-intervalle einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerungen Feuergefahr bestehen.

ACHTUNG

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Sonderzubehör

Mauerkasten MKZ E-Nº 610 899 004

Abluftrohr ABS 100 (100 mm ∅) 942 118 610

Aktivkohlefilter Type 30

Vliesfettfilter 942 118 625

Metallfettfilter MFF70 942 118 631

Kundendienst

Bei eventuellen Rückfragen und Störungen rufen Sie bitte unseren Kundendienst an (siehe Kundendienst-Stellenverzeichnis).

Geben Sie beim Anruf an:

1. Die Modellbezeichnung
2. E-Nr.
3. F-Nr.

Diese Daten finden Sie auf dem Typenschild nach Öffnen der Fettfiltergitter auf der Innenseite des Gerätes.

Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.
