Caractéristiques	Détails
Type de produit	Commutateur L2 Managed PoE
Nombre de ports	24 ports Gigabit Ethernet
Ports PoE	24 ports PoE+ (802.3af/at)
Capacité PoE	370 W maximum
Vitesse de commutation	48 Gbps
Protocole de gestion	Web, SNMP, CLI, RMON
Fonctionnalités de sécurité	802.1X, ACL, VLAN, Storm Control
Dimensions	440 x 220 x 44 mm
Poids	3,6 kg
Température de fonctionnement	0 à 40 °C
Alimentation	AC 100-240V, 50/60Hz
Garantie	2 ans

FOIRE AUX QUESTIONS - JetStream L2 Managed PoE TLSG3424P TP-LINK

Comment réinitialiser le TP-LINK JetStream L2 Managed PoE TLSG3424P aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez le bouton. Le commutateur redémarrera avec les paramètres d'usine.

Comment configurer les ports PoE sur le TP-LINK JetStream L2 Managed PoE TLSG3424P ?

Accédez à l'interface de gestion du commutateur via un navigateur web. Connectez-vous avec vos identifiants, puis allez dans la section 'PoE' pour configurer les ports PoE. Vous pouvez activer ou désactiver le PoE pour chaque port individuellement.

Que faire si le commutateur ne s'allume pas ?

Vérifiez si le commutateur est correctement connecté à une source d'alimentation. Assurez-vous que le câble d'alimentation est en bon état. Essayez de brancher le commutateur sur une autre prise électrique pour exclure un problème de courant.

Comment mettre à jour le firmware du TP-LINK JetStream L2 Managed PoE TLSG3424P ?

Téléchargez le dernier firmware depuis le site officiel de TP-LINK. Connectez-vous à l'interface de gestion du commutateur, allez dans la section 'Maintenance', puis 'Mise à jour du firmware'. Téléversez le fichier du firmware et suivez les instructions à l'écran.

Comment vérifier l'utilisation de la bande passante sur le commutateur ?

Accédez à l'interface de gestion, allez dans la section 'Statistiques des ports'. Vous y trouverez des informations sur l'utilisation de la bande passante pour chaque port, y compris le trafic entrant et sortant.

Que faire si le commutateur ne détecte pas un appareil connecté ?

Vérifiez le câble réseau utilisé et assurez-vous qu'il est bien connecté. Testez le câble avec un autre appareil pour voir s'il fonctionne. Assurez-vous également que l'appareil est configuré correctement et compatible avec le commutateur.

Comment activer le VLAN sur le TP-LINK JetStream L2 Managed PoE TLSG3424P ?

Connectez-vous à l'interface de gestion, allez dans 'VLAN' puis 'Configuration VLAN'. Créez un nouveau VLAN et assignez les ports souhaités à ce VLAN. N'oubliez pas de sauvegarder vos modifications.

Le commutateur fonctionne-t-il avec des appareils non TP-LINK ?

Oui, le TP-LINK JetStream L2 Managed PoE TLSG3424P est compatible avec des appareils d'autres marques tant qu'ils respectent les standards Ethernet. Assurez-vous que les appareils sont correctement configurés pour fonctionner sur le même réseau.

MODE D'EMPLOI JetStream L2 Managed PoE TLSG3424P TP-LINK

Installation Guide Guía de Instalación Guide d'installation Guía de Instalação

CONTENTS

English. 1
Espanol (Latinoamérica). 5
Francais. 9
Portugues Brasil. 13

Installation

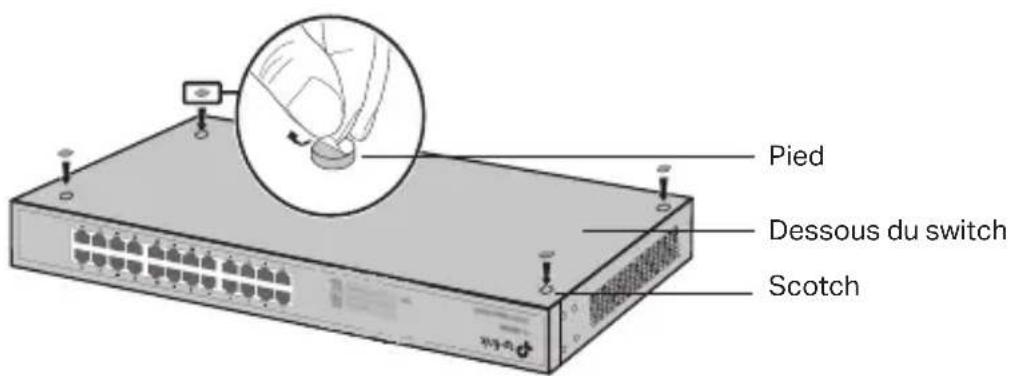

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des cables qui y seront connectés.
2. Œter les protections générées sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

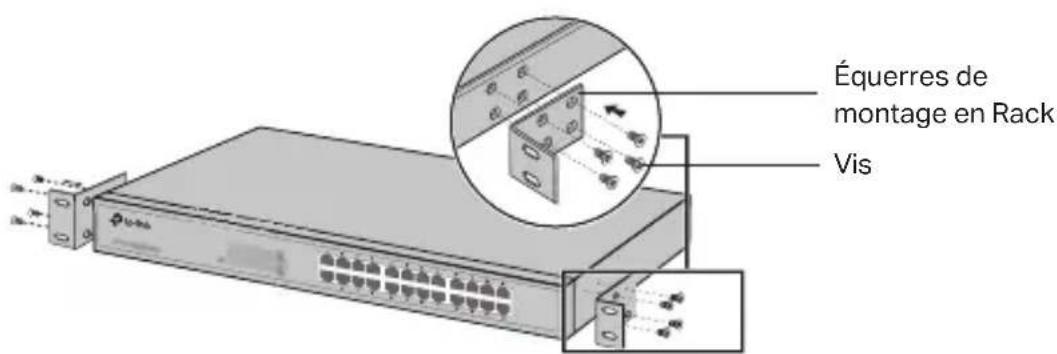

2. Fixer les équres de montage de chaque côté du switch à l'aide des vis fournies.

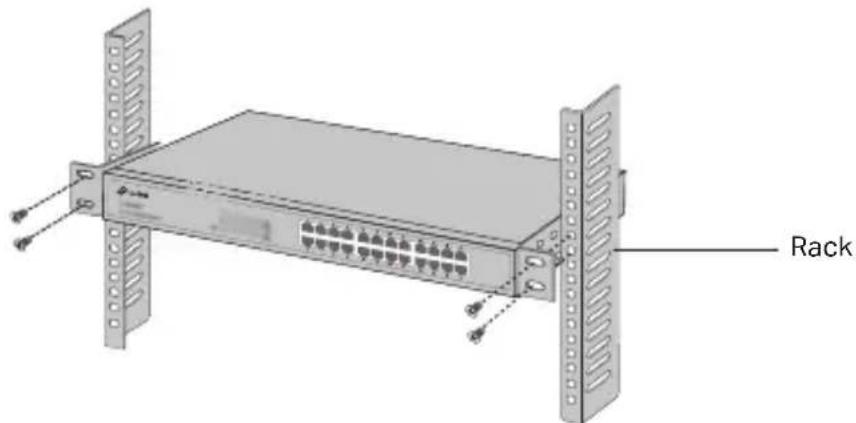

1. ÀpRES avoir fixé les équerres au switch, utiliser les boulons (non fournis) ajustats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

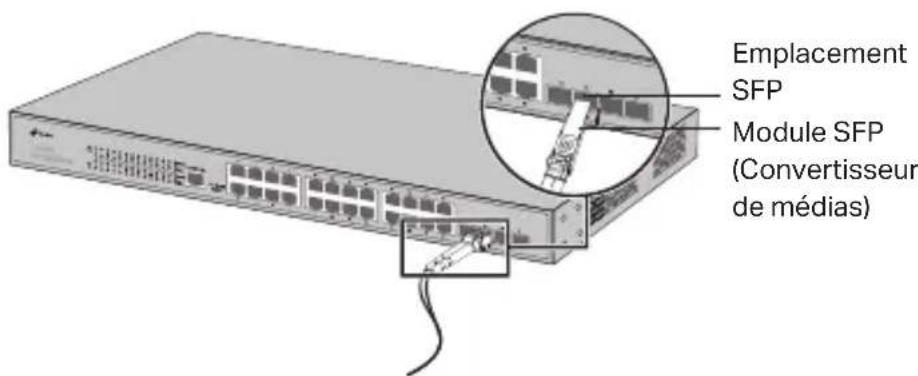

- Emplacement SFP

Pour les switches poursuivis d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

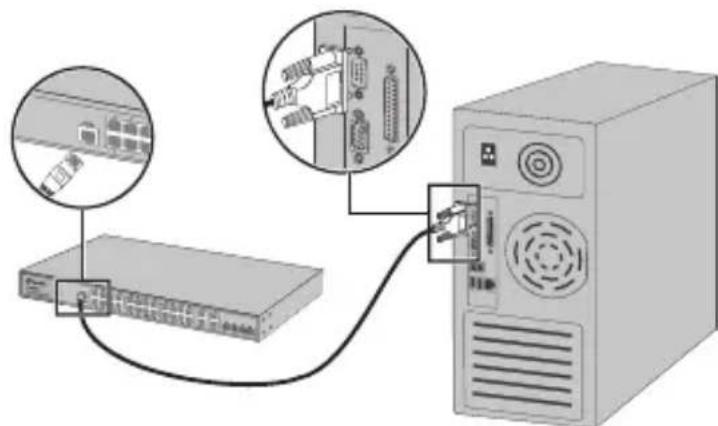

- Port console

Pour les switches équipés d'un port console, vous pouze relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouze ensuite acceder à l'interface de commande en ligne (CLI) pour administrer le switch.

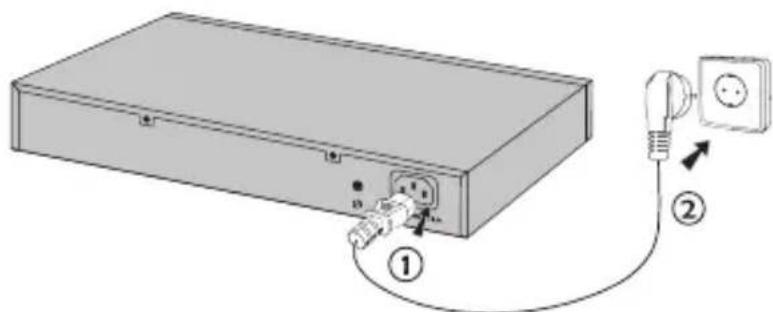

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise maje à une prise électrique.

Configuration

(Non disponible pour les switches non administrables)

- Configurer le switch via son interface graphique

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254); le masque de sous-réseau étant 255.255.255.0.

2. Ouvrez un navigator Internet et saisissez l'adresse d'administration par défaut du switch; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.

3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passer). Cliquez

ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.

1. ÀpRES vous être authentifié avec succès, vous pouvez configurerer votre switch depuis son界面 d'administration.

- Configurer le switch à l'aide du contrôleur

(Uniquement pour les Smart switches, les Easy switches administrables et les switches administrables)

Vous pouvez utiliser le contrôleur pour gérer de manière centralisée l'ensemble du réseau de switches. Pour des informations détaillées sur la façon derialder, veuillez vous referrer aux specifications du produit et au guide de l'utilisateur du contrôleur.

- Configurer le switch via son interface en ligne de commande (CLI)

(Ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et acceder à son interface CLI pour l'administrer. Pour des instructions détaillées refèrez vous au Guide de l'inter face de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié

(Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous reférer au guide d'utilisation de l'utilitaire.
