CHD550X11 - Hotte Carrefour Home - Notice d'utilisation et mode d'emploi gratuit

Type	Hotte aspirante
Marque	Carrefour Home
Modèle	CHD550X11
Poids net	17 kg
Tension	220-240 V ~ 50 Hz
Puissance totale	180 W
Puissance moteur	100 W
Éclairage	2 x 40 W max (type GU10)
Classe de protection	Classe I
Nombre de vitesses	3 (Faible, Moyen, Forte)
Type de commande	Panneau de contrôle avec boutons poussoirs
Distance minimale de la surface de cuisson	65 à 75 cm
Filtres	Filtres anti-graisse métalliques lavables (lave-vaisselle possible)
Entretien des filtres	Tous les 2 mois
Remplacement de l'ampoule	Max. 40 W GU10, dévissage manuel
Sécurité	Arrêt automatique de sécurité ; ne pas faire flamber sous la hotte
Contenu de l'emballage	Hotte, plaque en verre, crochets, vis, chevilles, joints, notice
Évacuation	Par conduit extérieur (tube extensible inclus)
Service consommateurs	09 69 39 7000 (appel non surtaxé)

FOIRE AUX QUESTIONS - CHD550X11 Carrefour Home

Comment installer la hotte CHD550X11 ?

Fixez le crochet au mur à une hauteur de 65 à 75 cm de la surface de cuisson. Placez le tube extensible sur la hotte, puis accrochez-la. Posez le verre et fixez-le avec les vis. Installez la cheminée et ajustez-la. Assurez-vous que le conduit évacue l'air à l'extérieur.

Quelle est la distance minimale entre la hotte et la surface de cuisson ?

La distance minimale est de 65 à 75 cm pour un fonctionnement optimal et pour respecter les consignes de sécurité.

Comment nettoyer les filtres anti-graisse ?

Déposez les filtres et lavez-les à la main dans de l'eau chaude (40-50°C) avec un détergent doux, ou au lave-vaisselle à 60°C. Évitez les détergents abrasifs. Nettoyez-les au moins tous les 2 mois.

Comment remplacer l'ampoule de la hotte ?

Éteignez la hotte. Appuyez sur le verre de lampe et tournez-le dans le sens inverse des aiguilles d'une montre pour le déverrouiller. Remplacez l'ampoule par une GU10 de 40 W max en tournant dans le sens horaire.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est branchée et que la prise fonctionne. Assurez-vous que la commande de vitesse est réglée sur une position autre que 'Arrêt'. Si le problème persiste, contactez le service après-vente.

Pourquoi la hotte s'arrête-t-elle en cours d'utilisation ?

Le dispositif de sécurité d'arrêt automatique peut s'être enclenché. Éteignez la hotte et attendez qu'elle se réinitialise. Cela peut aussi arriver si la hotte est installée trop bas. Si le phénomène se répète, cela peut endommager l'appareil.

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais la pièce doit être suffisamment ventilée. L'air évacué ne doit pas passer par un conduit utilisé par un autre appareil à gaz. Respectez la distance minimale de 65 cm.

Comment régler la vitesse du moteur ?

Utilisez les boutons du panneau de contrôle : Faible (vitesse 1), Moyen (vitesse 2), Forte (vitesse 3). Appuyez sur Arrêt pour stopper. Allumez l'éclairage avec le bouton dédié.

À quelle fréquence nettoyer les filtres ?

Il est recommandé de nettoyer les filtres anti-graisse tous les 2 mois pour éviter les risques d'incendie et maintenir l'efficacité de la hotte.

Où trouver le service après-vente Carrefour Home ?

Contactez le Service Consommateurs Carrefour au 09 69 39 7000 (appel non surtaxé) ou via www.carrefour.fr. Adresse postale : TSA 91431 - 91343 MASSY Cedex, France.

MODE D'EMPLOI CHD550X11 Carrefour Home

Notice d'utilisation

Merci d'avoir choisi la qualité Carrefour. Ce produit a été élaboré avec soin par notre équipe d'experts et selon la réglementation européenne en vigueur. Pour plus de confort dans l'utilisation de votre nouvel appareil, nous vous recommandons de lire attentivement cette notice et de la conserver.

TABLE DES MATIÈRES

PRÉCAUTIONS DE SÉCURITÉ ...... 3

CONTENU DE L'EMBALLAGE....3

CARACTÉRISTIQUES....4

SPÉCIFICATIONS TECHNIQUES....4

INSTALLATION ET ENTRETIEN....4

1. Installation....4
2. Précautions d'installation 6
3. Fonctionnement 6
4. Entretien 7

GUIDE DE DÉPANNAGE 8

DÉNI DE RESPONSABILITÉ....9

MARQUES COMMERCIALES....9

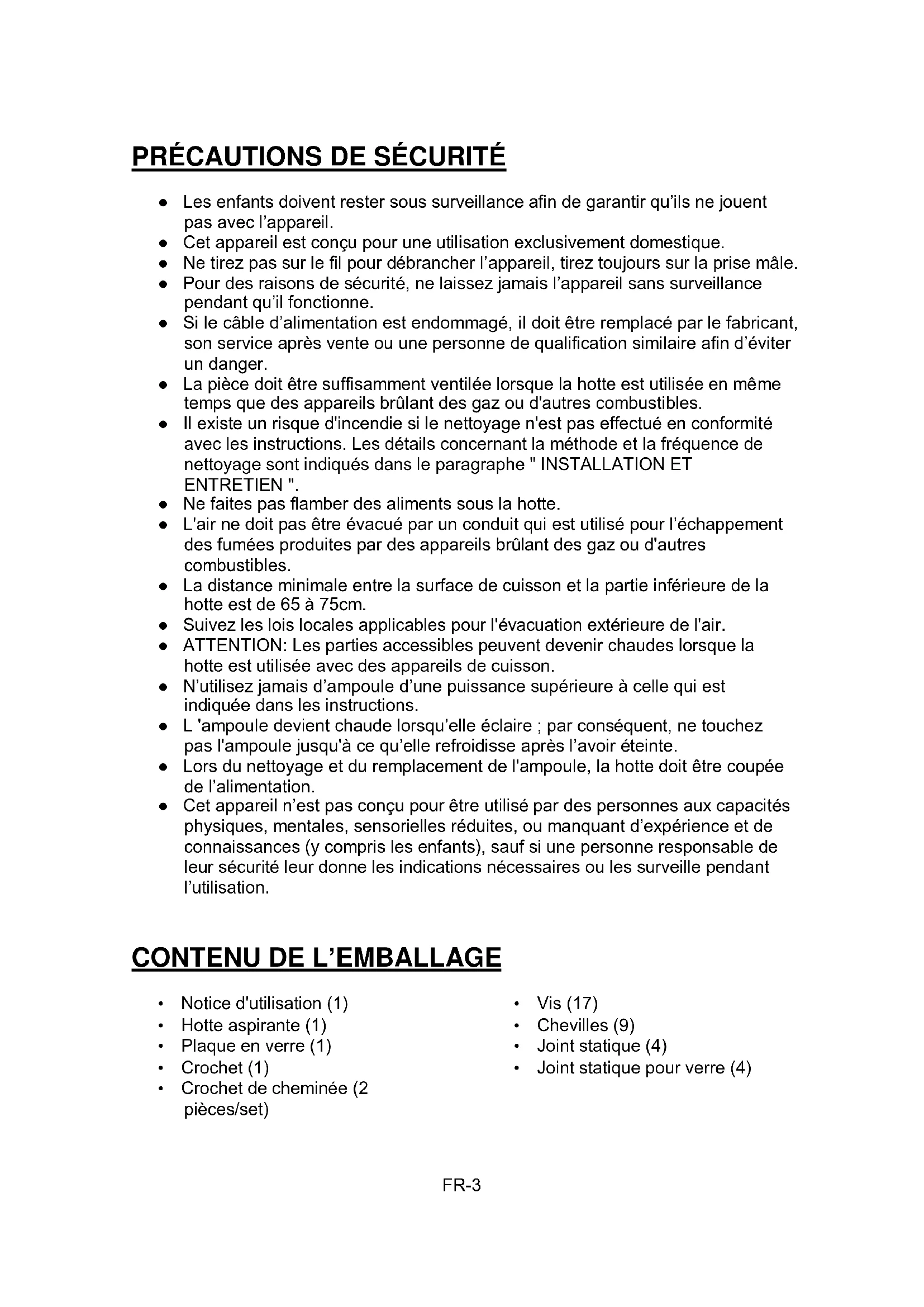

• Les enfants doivent rester sous surveillance afin de garantir qu'ils ne jouent pas avec l'appareil.
• Cet appareil est conçu pour une utilisation exclusivement domestique.
• Ne tirez pas sur le fil pour débrancher l'appareil, tirez toujours sur la prise mâle.
• Pour des raisons de sécurité, ne laissez jamais l'appareil sans surveillance pendant qu'il fonctionne.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou une personne de qualification similaire afin d'éviter un danger.

- La pièce doit être suffisamment ventilée lorsque la hotte est utilisée en même temps que des appareils brûlant des gaz ou d'autres combustibles.

- Il existe un risque d'incendie si le nettoyage n'est pas effectué en conformité avec les instructions. Les détails concernant la méthode et la fréquence de nettoyage sont indiqués dans le paragraphe "INSTALLATION ET ENTRETIEN".

- Ne faites pas flamber des aliments sous la hotte.

- L'air ne doit pas être évacué par un conduit qui est utilisé pour l'échappement des fumées produites par des appareils brûlant des gaz ou d'autres combustibles.

- La distance minimale entre la surface de cuisson et la partie inférieure de la hotte est de 65 à 75cm.

- Suivez les lois locales applicables pour l'évacuation extérieure de l'air.

- ATTENTION: Les parties accessibles peuvent devenir chaudes lorsque la hotte est utilisée avec des appareils de cuisson.

- N'utilisez jamais d'ampoule d'une puissance supérieure à celle qui est indiquée dans les instructions.

- L 'ampoule devient chaude lorsqu'elle éclaire ; par conséquent, ne touchez pas l'ampoule jusqu'à ce qu'elle refroidisse après l'avoir éteinte.

- Lors du nettoyage et du remplacement de l'ampoule, la hotte doit être coupée de l'alimentation.

- Cet appareil n'est pas conçu pour être utilisé par des personnes aux capacités physiques, mentales, sensorielles réduites, ou manquant d'expérience et de connaissances (y compris les enfants), sauf si une personne responsable de leur sécurité leur donne les indications nécessaires ou les surveille pendant l'utilisation.

CONTENU DE L'EMBALLAGE

• Notice d'utilisation (1)
  • Hotte aspirante (1)
• Plaque en verre (1)

• Crochet (1)
  • Crochet de cheminée (2 pièces/set)

• Vis (17)

• Chevilles (9)
• Joint statique (4)
  • Joint statique pour verre (4)

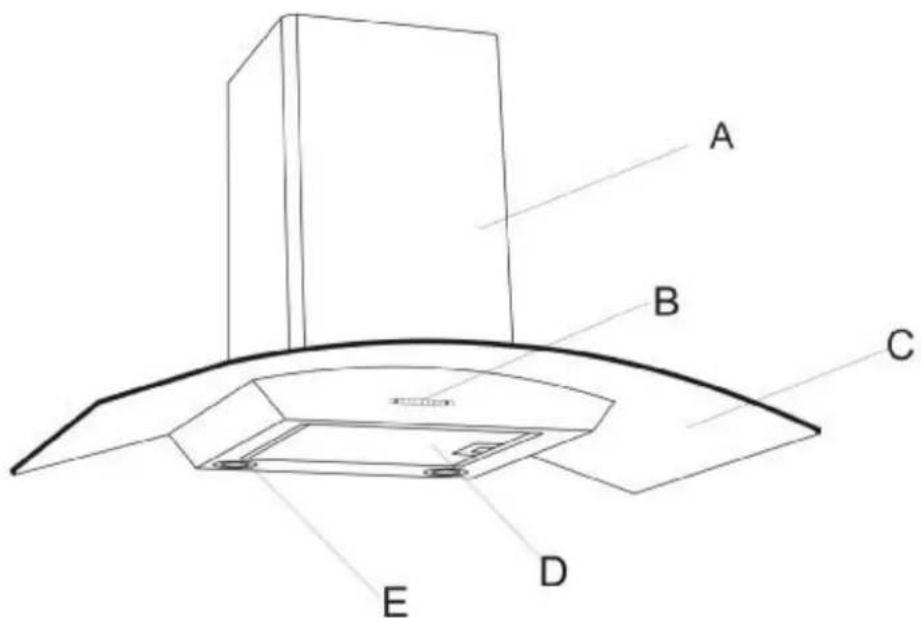

CARACTÉRISTIQUES

A B C D E

A	Cheminée
B	Panneau de contrôle
C Verre
D	Filtre à air
E Lampe

SPÉCIFICATIONS TECHNIQUES

Tension

220-240V\~50Hz

Puissance

180W

(Moteur: 100W + GU10 Lampe (incluse): 2 x 40W Max)

Classe de protection

Classe I

INSTALLATION ET ENTRETIEN

1. Installation

1) La hotte doit être placée à une distance de 65 à 75cm (26-30 pouces) de la surface de cuisson pour obtenir un effet optimal.

65cm 75cm

2) Fixez le crochet à un endroit approprié une fois que la hauteur d'installation est décidée. La position fixe de l'attache du support de la cheminée déterminera l'endroit où sera insérée la cheminée.

Attache de la cheminée interne

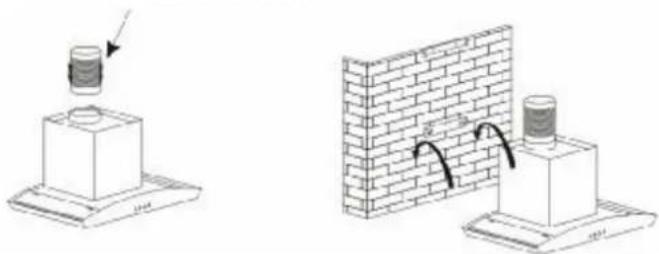

3) Fixez le tube extensible sur la hotte, et placez la hotte sur le crochet.

Tube extensible

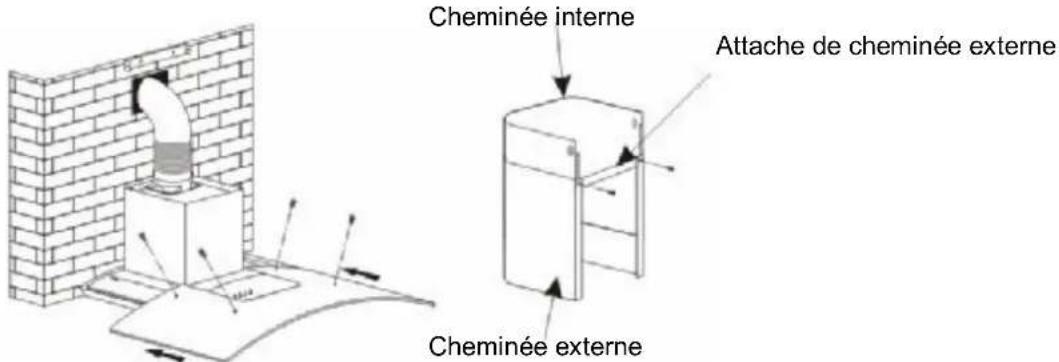

4) Posez le verre selon le sens indiqué sur la hotte, puis utilisez les vis pour fixer le verre ; placez également le tuyau extensible afin qu'il évacue les fumées à l'extérieur de la cuisine. Réglez la hauteur de la cheminée interne en fonction de l'attache du support et fixez-la avec les vis.

Cheminée interne Attache de cheminée externe Cheminée externe

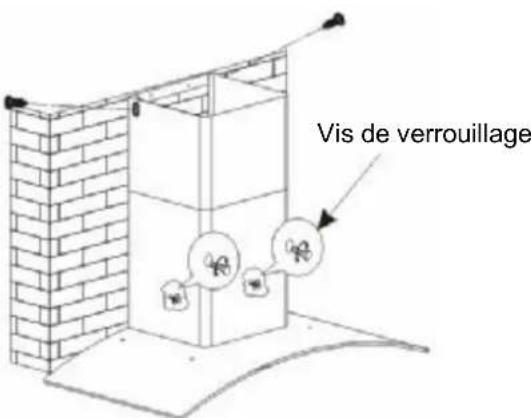

5) Installez la cheminée et ajustez la hauteur de l'attache du support de cheminée interne puis fixez-la avec les vis. Fixez ensuite la partie principale avec les vis de verrouillage.

Vis de verrouillage

Remarque: Les deux orifices d'aération sont situés à l'arrière de la partie principale, d'un diamètre de 6mm chacun.

2. Précautions d'installation

1) Les travaux d'installation doivent être effectués par un électricien qualifié ou une personne compétente.

2) Ne connectez pas le système de conduit de la hotte à un système de ventilation existant déjà utilisé pour un autre appareil (exemple : un tube d'évacuation de chaleur).

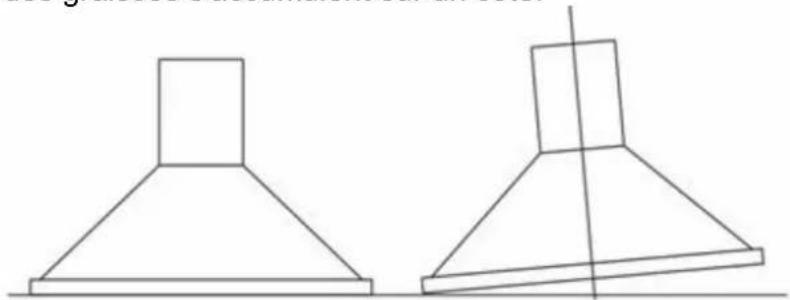

3) Après l'installation, assurez-vous que la hotte est de nivelée pour éviter que des graisses s'accumulent sur un côté.

1) Appuyez sur le bouton Stop (Arrêt), et le moteur s'arrêtera.
2) Appuyez sur la touche Low (Faible) et le moteur fonctionnera à faible vitesse.
3) Appuyez sur le bouton Mid (Moyen) et le moteur fonctionne à une vitesse moyenne.
4) Appuyez sur la touche High (Forte) et le moteur fonctionnera à forte vitesse.
5) Appuyez sur le bouton Light (Eclairage) et les deux lumières s'allumeront. Appuyez à nouveau sur ce bouton pour éteindre l'éclairage.

1

2

3

Arrêt

Faible

Moyen

Forte

clairage

Il est recommandé de laisser l'appareil fonctionner durant 15 minutes une fois que la cuisson est terminé afin d'éliminer complètement les vapeurs et les odeurs de cuisine.

4. Entretien

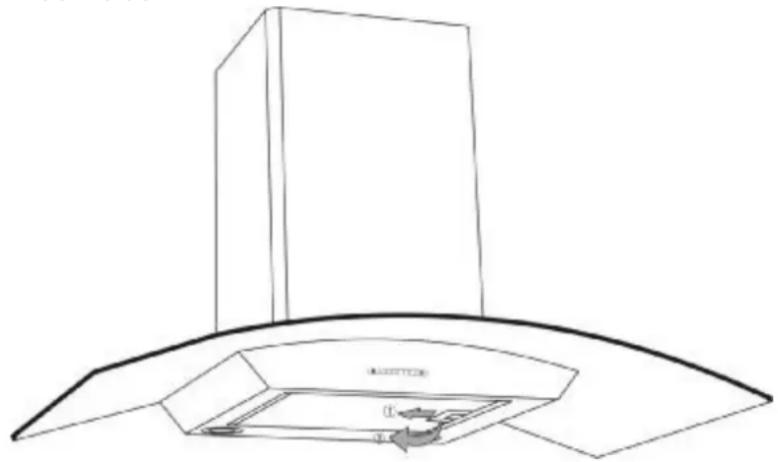

1) Changement et nettoyage des filtres anti-graisse

Afin de prévenir les risques d'incendie, il est recommandé de nettoyer les filtres au moins tous les 2 mois en vous conformant aux instructions suivantes.

• Avant le nettoyage, assurez-vous que l'appareil est éteint.
• Enlevez les filtres.

- Lavez les filtres selon les mesures suivantes :

i. Faites-les tremper durant environ 3 min dans de l'eau chaude (40-50 degrés) avec un détergent puis frottez doucement les filtres avec une brosse souple. Veuillez ne pas trop forcer afin de ne pas les endommager.
ii. Les filtres peuvent être lavés dans un lave-vaisselle avec du détergent ; réglez le niveau de température à environ 60 degrés.

- N'utilisez pas de détergent abrasif car cela pourrait endommager la hotte.

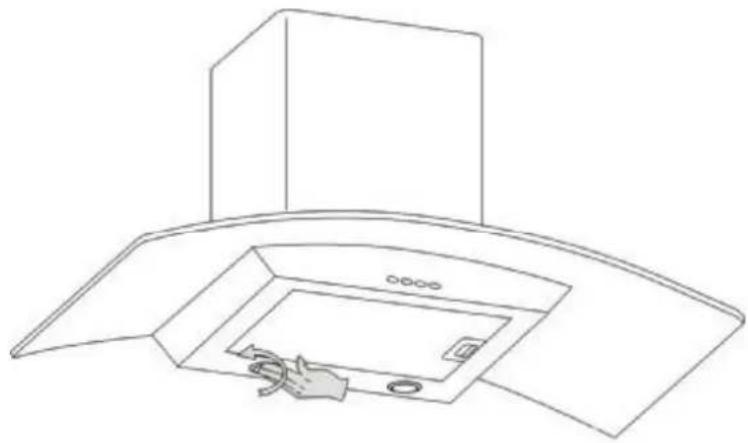

2) Remplacement des ampoules

• Avant de changer les ampoules, assurez-vous que l'appareil est éteint.
• Appuyez sur le verre de lampe et tournez-le dans le sens contraire des aiguilles d'une montre jusqu'à ce que l'ampoule se desserre
• Retirez l'ampoule et fixez la nouvelle ampoule (max. 40W GU10) en la tournant dans le sens des aiguilles d'une montre.

Symptôme	Solution
La hotte ne se met pas en marche	Vérifiez que la hotte est connectée à l'alimentation électrique.Vérifiez que le contrôle de vitesse du ventilateur est réglé correctement.
La hotte ne fonctionne pas correctement	La vitesse du ventilateur n'est pas réglée sur une vitesse assez forte.Le filtre anti-graisse est sale.La cuisine n'est pas suffisamment ventilée.Vérifiez que les filtres de carbone sont toujours fonctionnels.Si la hotte est réglée sur extraction, vérifiez que le conduit et les sorties d'air ne sont pas bloqués.
La hotte s'est éteinte durant le fonctionnement	Le mécanisme de sécurité d'arrêt automatique s'est enclenché.Eteignez la hotte puis attendez qu'elle se réinitialise.Notez que si vous avez installé votre hotte à un niveau trop bas, cela pourra se produire.Si cela se produit fréquemment, cela endommagera la hotte.

DÉNI DE RESPONSABILITÉ

Les mises à jour des composants matériels sont effectuées régulièrement. Par conséquent, certaines des instructions, les spécifications et les photos dans cette documentation peuvent légèrement différer de votre situation spécifique. Tous les éléments décrits dans ce manuel à titre indicatif seulement peuvent ne pas s'appliquer à la situation particulière. Aucun droit légal ou autres droits ne peuvent être obtenus d'après les descriptions effectuées dans ce manuel.

CARREFOUR HOME est une marque enregistrée de Carrefour group. Tous les autres noms de sociétés sont des marques déposées, des marques enregistrées ou des marques de service de leurs propriétaires respectifs.

Ce produit porte le symbole du tri sélectif pour les déchets d'équipements électriques et électroniques (DEEE).

Cela signifie que ce produit doit être traité conformément à la directive européenne 2002/96 /EC de sorte qu'il puisse être recyclé ou démonté de manière à limiter son impact sur l'environnement.

Pour plus d'informations, veuillez contacter les autorités locales ou régionales. Les produits électroniques qui ne font pas l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison des substances nocives qu'ils contiennent.

Poids net: 17kg
