Tipo	Campana extractora
Marca	Carrefour Home
Modelo	CHD550X11
Peso neto	17 kg
Tensión	220-240 V ~ 50 Hz
Potencia total	180 W
Potencia del motor	100 W
Iluminación	2 x 40 W máx (tipo GU10)
Clase de protección	Clase I
Número de velocidades	3 (Bajo, Medio, Alto)
Tipo de control	Panel de control con botones pulsadores
Distancia mínima de la superficie de cocción	65 a 75 cm
Filtros	Filtros antigrasa metálicos lavables (aptos para lavavajillas)
Mantenimiento de filtros	Cada 2 meses
Reemplazo de la bombilla	Máx. 40 W GU10, desenroscado manual
Seguridad	Parada automática de seguridad; no flambear debajo de la campana
Contenido del embalaje	Campana, placa de vidrio, ganchos, tornillos, tacos, juntas, manual
Evacuación	Por conducto exterior (tubo extensible incluido)
Servicio al consumidor	09 69 39 7000 (llamada no sobretasada)

Preguntas frecuentes - CHD550X11 Carrefour Home

¿Cómo instalar la campana CHD550X11?

Fije el gancho en la pared a una altura de 65 a 75 cm de la superficie de cocción. Coloque el tubo extensible sobre la campana, luego cuélguela. Coloque el vidrio y fíjelo con los tornillos. Instale la chimenea y ajústela. Asegúrese de que el conducto evacue el aire al exterior.

¿Cuál es la distancia mínima entre la campana y la superficie de cocción?

La distancia mínima es de 65 a 75 cm para un funcionamiento óptimo y para cumplir con las normas de seguridad.

¿Cómo limpiar los filtros antigrasa?

Retire los filtros y lávelos a mano en agua caliente (40-50°C) con un detergente suave, o en el lavavajillas a 60°C. Evite los detergentes abrasivos. Límpielos al menos cada 2 meses.

¿Cómo reemplazar la bombilla de la campana?

Apague la campana. Presione el cristal de la lámpara y gírelo en sentido antihorario para desbloquearlo. Reemplace la bombilla por una GU10 de 40 W máx girando en sentido horario.

¿Qué hacer si la campana no enciende?

Verifique que la campana esté enchufada y que el tomacorriente funcione. Asegúrese de que el control de velocidad esté en una posición distinta a 'Apagado'. Si el problema persiste, contacte al servicio postventa.

¿Por qué la campana se detiene durante el uso?

El dispositivo de seguridad de parada automática puede haberse activado. Apague la campana y espere a que se reinicie. Esto también puede ocurrir si la campana está instalada demasiado baja. Si el fenómeno se repite, puede dañar el aparato.

¿Puedo usar la campana con una cocina de gas?

Sí, pero la habitación debe estar suficientemente ventilada. El aire evacuado no debe pasar por un conducto utilizado por otro aparato de gas. Respete la distancia mínima de 65 cm.

¿Cómo ajustar la velocidad del motor?

Utilice los botones del panel de control: Bajo (velocidad 1), Medio (velocidad 2), Alto (velocidad 3). Presione Apagado para detener. Encienda la iluminación con el botón correspondiente.

¿Con qué frecuencia limpiar los filtros?

Se recomienda limpiar los filtros antigrasa cada 2 meses para evitar riesgos de incendio y mantener la eficiencia de la campana.

¿Dónde encontrar el servicio postventa de Carrefour Home?

Contacte al Servicio al Consumidor Carrefour al 09 69 39 7000 (llamada no sobretasada) o a través de www.carrefour.fr. Dirección postal: TSA 91431 - 91343 MASSY Cedex, Francia.

MANUAL DE USUARIO CHD550X11 Carrefour Home

MARQUES COMMERCIALES

Manual de instrucciones

Gracias por haber seleccionado la calidad Carrefour. Este producto ha sido diseñado por un equipo profesional y se encuentra conforme con la legislación Europea. Para más comodidad en el uso de su nuevo aparato, le aconsejamos leer atentamente este manual de instrucciones y conservarlo.

ÍNDICE DE CONTENIDO

ÍNDICE DE CONTENIDO 2

CONTENIDO DEL PAQUETE 3

DESCRIPCIÓN DEL PRODUCTO......4

ESPECIFICACIONES TÉCNICAS 4

INSTALACIÓN Y MANTENIMIENTO......4

1. Instalación......4
2. Notas sobre la instalación....6
3. Operación 6
4. Mantenimiento 7

RESOLUCIÓN DE PROBLEMAS 8

AVISO DE EXENCIÓN DE GARANTÍAS....9

MARCAS REGISTRADAS 9

RECICLAJE 9

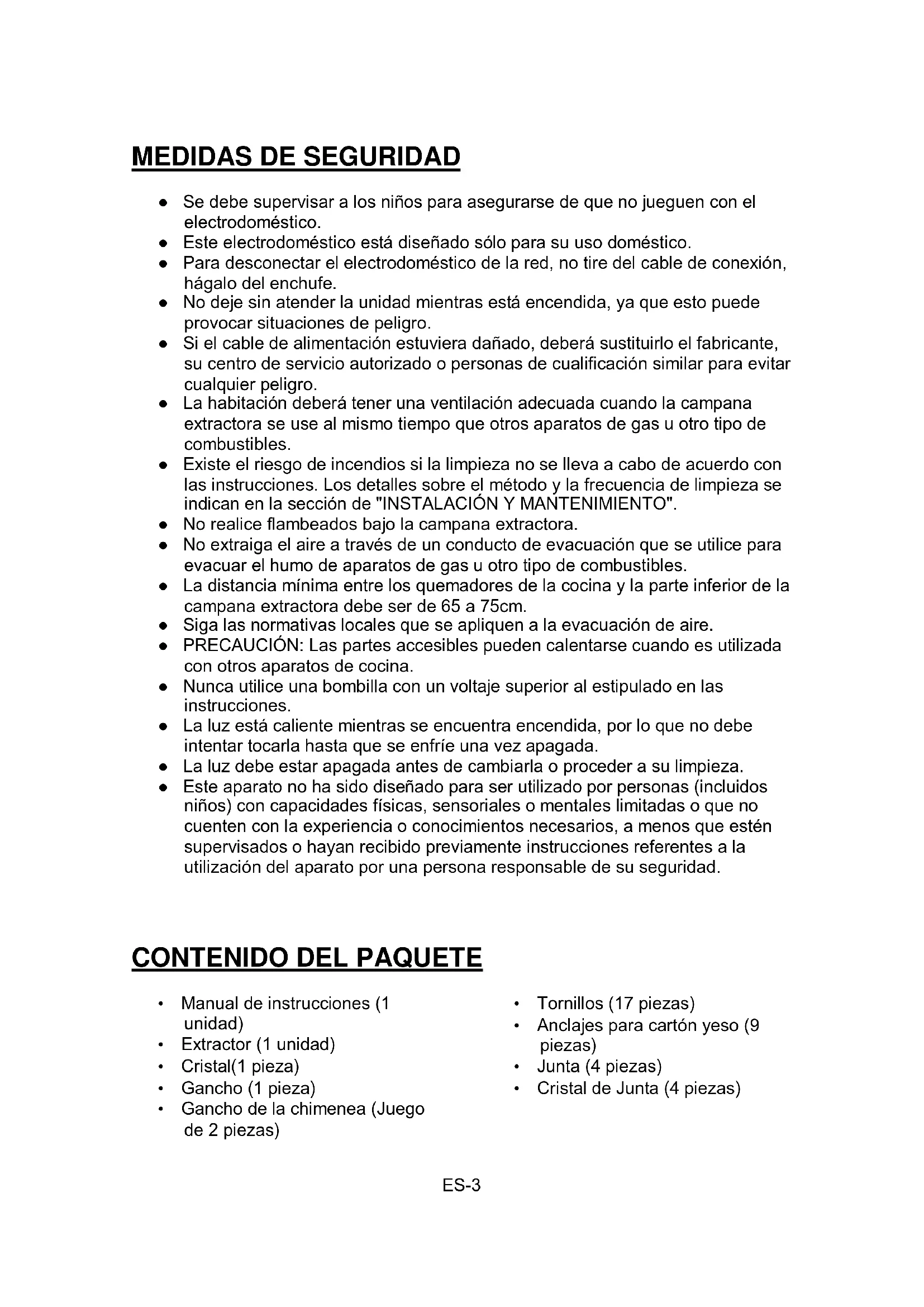

MEDIDAS DE SEGURIDAD

• Se debe supervisar a los niños para asegurarse de que no jueguen con el electrodoméstico.
• Este electrodoméstico está diseñado sólo para su uso doméstico.
• Para desconectar el electrodoméstico de la red, no tire del cable de conexión, hágalo del enchufe.
• No deje sin atender la unidad mientras está encendida, ya que esto puede provocar situaciones de peligro.
• Si el cable de alimentación estuviera dañado, deberá sustituirlo el fabricante, su centro de servicio autorizado o personas de cualificación similar para evitar cualquier peligro.
• La habitación deberá tener una ventilación adecuada cuando la campana extractora se use al mismo tiempo que otros aparatos de gas u otro tipo de combustibles.
• Existe el riesgo de incendios si la limpieza no se lleva a cabo de acuerdo con las instrucciones. Los detalles sobre el método y la frecuencia de limpieza se indican en la sección de "INSTALACIÓN Y MANTENIMIENTO".
• No realice flambeados bajo la campana extractora.
• No extraiga el aire a través de un conducto de evacuación que se utilice para evacuar el humo de aparatos de gas u otro tipo de combustibles.
• La distancia mínima entre los quemadores de la cocina y la parte inferior de la campana extractora debe ser de 65 a 75cm.
• Siga las normativas locales que se apliquen a la evacuación de aire.
• PRECAUCIÓN: Las partes accesibles pueden calentarse cuando es utilizada con otros aparatos de cocina.
• Nunca utilice una bombilla con un voltaje superior al estipulado en las instrucciones.
• La luz está caliente mientras se encuentra encendida, por lo que no debe intentar tocarla hasta que se enfríe una vez apagada.
• La luz debe estar apagada antes de cambiarla o proceder a su limpieza.
• Este aparato no ha sido diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales limitadas o que no cuenten con la experiencia o conocimientos necesarios, a menos que estén supervisados o hayan recibido previamente instrucciones referentes a la utilización del aparato por una persona responsable de su seguridad.

CONTENIDO DEL PAQUETE

• Manual de instrucciones (1 unidad)
• Extractor (1 unidad)
• Cristal(1 pieza)
• Gancho (1 pieza)

• Gancho de la chimenea (Juego de 2 piezas)

• Tornillos (17 piezas)

• Anclajes para cartón yeso (9 piezas)
• Junta (4 piezas)
  • Cristal de Junta (4 piezas)

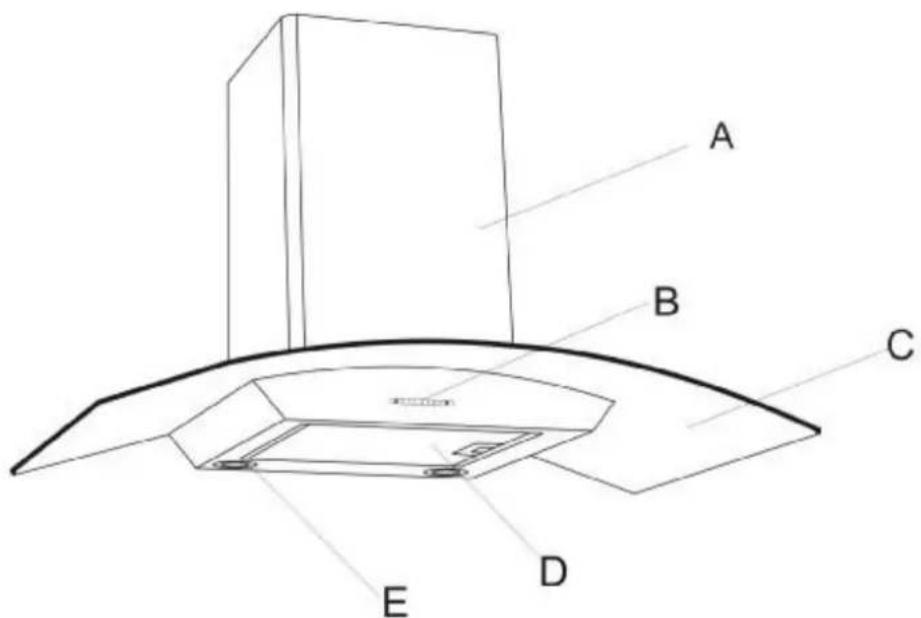

DESCRIPCIÓN DEL PRODUCTO

A B C D E

A Chimenea
B	Panel de control
C Cristal
D	Filtro de aire
E Lámpara

ESPECIFICACIONES TÉCNICAS

Tensión nominal de 220-240V \~ 50Hz

Potencia nominal 180W

(Motor: + 100W Lámpara GU10 (incluidas): 2 x 40W Máx.)

Protección de clase I

INSTALACIÓN Y MANTENIMIENTO

1. Instalación

1) La campana debe ser colocada a una distancia de 65-75cm (26-30 pulgadas) de los quemadores de la cocina para obtener el mejor resultado.

65cm 75cm

2) Instale el gancho en un lugar apropiado una vez que fije la altura de la instalación y manténgalo alineado. La posición en la que se fija el soporte de la chimenea es donde va colocada la chimenea.

Soporte de la chimenea

Ganchos

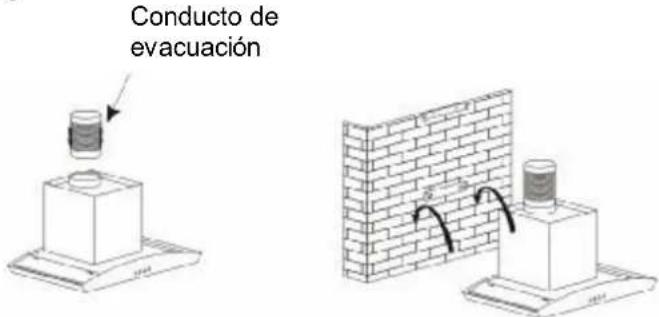

3) Fije el conducto de evacuación a la campana y coloque la campana en el gancho.

Conducto de evacuación

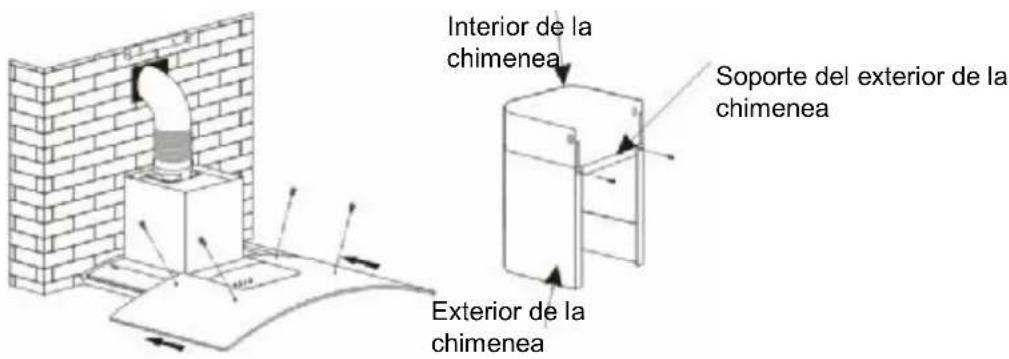

4) Coloque el cristal de acuerdo con la dirección y el sentido de la campana y fijelo con los tornillos. A continuación, lleve el conducto de ventilación al exterior y utilice el tornillo para fijar el interior de la chimenea al soporte de la chimenea, permitiendo que aún pueda moverse.

Interior de la chimenea Soporte del exterior de la chimenea Exterior de la chimenea

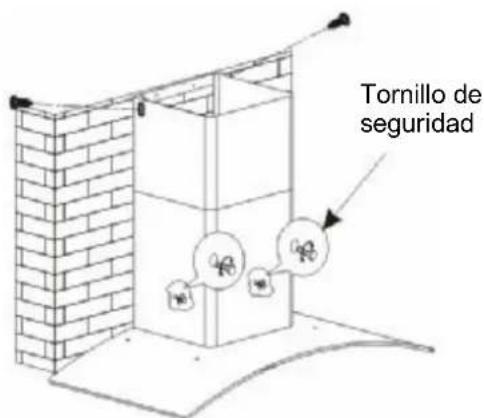

5) Instale la chimenea y ajuste la altura de la parte interior de la chimenea a la altura del soporte y fijela con los tornillos. Después de ajustar la posición, fije la estructura con el tornillo de seguridad.

Tornillo de seguridad

Aviso: Las rejillas de ventilación están ubicadas en la parte trasera de la cubierta y tienen un diámetro e 6mm.

2. Notas sobre la instalación

1) Cualquier instalación debe ser llevada a cabo por un electricista cualificado o una persona competente.
2) No conecte el conducto de ventilación de la campana extractora a sistema de ventilación existente que esté siendo utilizado por otro aparato, como un conducto del calentador, del gas o de aire caliente.
3) Tras finalizar la instalación, asegúrese de que la campana está nivelada con el fin de evitar que se acumulen restos de grasa en un lado de la campana.

1) Pulse el botón "Detener" para detener el motor.
2) Pulse el botón "Bajo" para que el motor funcione a baja velocidad.
3) Pulse el botón "Medio" para que el motor funcione a media velocidad.
4) Pulse el botón "Alto" para que el motor funcione a alta velocidad.
5) Pulse el botón de "Luz" para encender las dos lámparas. Pulse de nuevo para apagarlas.

1

2

3

Detener

Bajo

Medio

Alto Luz

Se recomienda dejar el aparato en funcionamiento durante 15 minutos al terminar de cocinar con el fin de eliminar todos los olores y vapores del cocido.

4. Mantenimiento

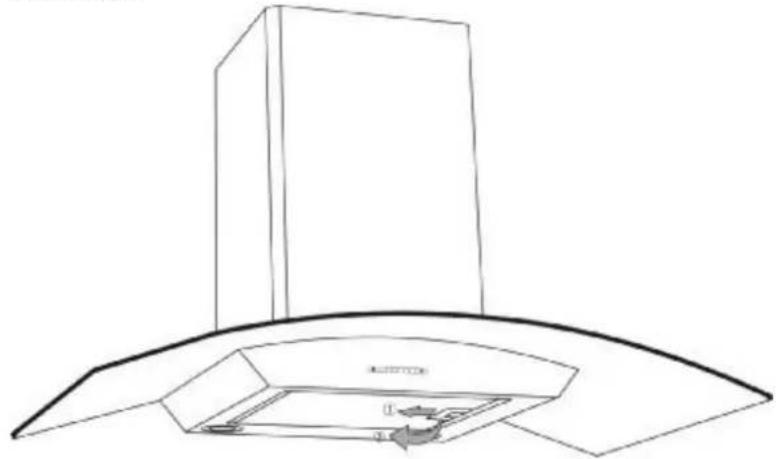

1) Cambio y limpieza de los filtros anti-grasa.

Con el fin de prevenir incendios, se recomienda limpiar el filtro cada 2 meses como mínimo siguiendo las siguientes instrucciones.

- Antes de limpiar, asegúrese de que el aparato está desenchufado.

- Quite los filtros.

- Limpie los filtros como se describe a continuación:

i. Remoje los filtros durante 3 minutos en agua caliente (40-50 grados) con un limpiador anti-grasa y cepíllelos con cuidado. Por favor, no ejerza demasiada presión para no dañarlos.

ii. También pueden ser lavados en el lavaplatos usando lavavajillas a una temperatura de 60 grados.

- No utilice limpiadores abrasivos, ya que podrían dañar la campana.

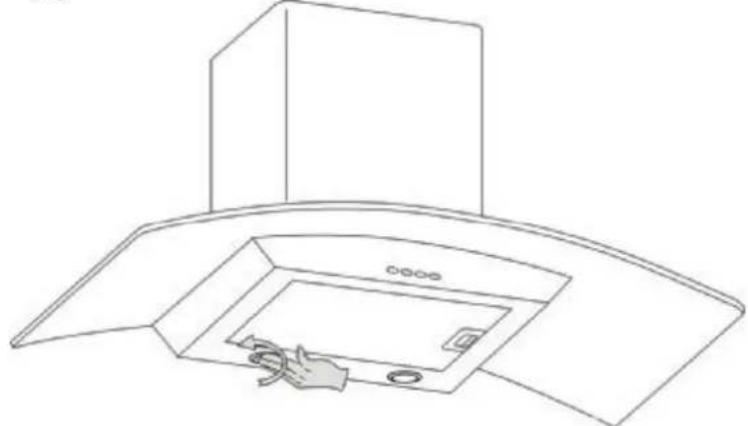

2) Cambio de la bombilla.

- Antes de cambiar las bombillas, asegúrese de que el aparato está desenchufado.

- Presione el cristal hacia fuera y gírelo en el sentido opuesto a las agujas del reloj hasta que la lámpara se afloje.

- Saque la lámpara defectuosa e instale la lámpara nueva (Lámpara de 40W GU10 máx.) girando en el sentido inverso.

RESOLUCIÓN DE PROBLEMAS

Problema	Solución
La campana extractora no se enciende	Compruebe que la campana está conectada a la fuente de alimentación.Compruebe que control de la velocidad del aspirante está bien configurado.
La campana extractora no funciona bien	La velocidad del aspirante no es lo suficientemente alta.El filtro de grasa está sucio.La cocina no está bien ventilada.Si la campana está configurada para la recirculación, compruebe que los filtros de carbono no hayan expirado.Si la campana está configurada para la extracción, compruebe que el conducto y las salidas de aire no estén bloqueados.
La campana extractora se ha apagado durante la operación.	El dispositivo de seguridad de desconexión se ha disparado.Apague la campana extractora y espere a que el aparato se restablezca.Tenga en cuenta que esto puede ocurrir si ha instalado la campana extractora demasiado baja.Si ocurre con frecuencia, la campana se dañará.

AVISO DE EXENCIÓN DE GARANTÍAS

Los componentes de hardware son actualizados de forma regular y debido a esto algunas de las instrucciones, especificaciones e ilustraciones de este documento pueden ser ligeramente diferentes a los del producto adquirido en particular. Todos los artículos ilustrados en esta guía son sólo referencias y pueden no ser idénticos al producto adquirido. Las descripciones de este manual no proporcionan derecho legal alguno.

MARCAS REGISTRADAS

CARREFOUR HOME es una marca registrada de Carrefour group.

Todos los otros nombres de empresas son marcas, marcas registradas o marcas de servicios de sus propietarios respectivos.

RECICLAJE

Este aparato está identificado con el símbolo de clasificación selectiva referente a los Residuos de Aparatos Eléctricos y Electrónicos (RAEES).

Esto significa que este producto deberá desecharse en un sistema de recogida selectiva conforme a lo dispuesto por la Directiva europea 2002/96/CE, para que sea reciclado o desmantelado de forma apropiada y reducir cualquier impacto negativo sobre el medioambiente.

Si desea obtener información complementaria al respecto, póngase en contacto con sus autoridades locales o regionales.

Aquellos productos electrónicos que no se hayan sometido a una clasificación selectiva son potencialmente peligrosos para el medioambiente y la salud humana debido a la presencia de sustancias nocivas que contienen.

Peso neto:17kg
