WAB5010 - Point d'accès LEVELONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès sans fil
Marque	LevelOne
Modèle	WAB5010
Adresse IP par défaut	192.168.188.253
Nom d'utilisateur par défaut	User / Admin
Mot de passe par défaut	admin / root
Alimentation	PoE 802.3at (port WAN/POE) ou adaptateur secteur 12V/1A (non inclus)
Ports réseau	1 port WAN/POE 10/100 Mbps, 1 port LAN 10/100 Mbps
Affichage LED	Écran OLED intégré pour afficher canal, IP, puissance signal
Indicateurs LED	5G (vert clignotant), LAN (vert fixe), WAN (vert fixe), SYS (vert clignotant lent/rapide/fixe)
Bouton de réinitialisation	Oui (RST), appuyer 10s avec appareil sous tension
Modes de fonctionnement	Point d'accès (maître) et Client WDS (esclave)
Gestion	Interface web (IU Web) via navigateur
Configuration requise	PC avec adresse IP dans la plage 192.168.188.2-250
Contenu du carton	Point d'accès, guide d'installation rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	WPA2, WPA, WEP (non précisé par défaut, configuration possible via IU)
Pièces détachées et réparabilité	Adaptateur secteur vendu séparément. Pas de pièces détachées disponibles.

FOIRE AUX QUESTIONS - WAB5010 LEVELONE

Quelle est l'adresse IP par défaut du point d'accès LevelOne WAB5010 ?

L'adresse IP par défaut est 192.168.188.253 pour le mode point d'accès.

Comment réinitialiser le point d'accès aux paramètres d'usine ?

Sous tension, appuyez sur le bouton RST pendant environ 10 secondes jusqu'à ce que la LED de puissance clignote rapidement. L'appareil redémarrera avec les réglages par défaut.

Quels sont les identifiants de connexion par défaut ?

Nom d'utilisateur : User ou Admin, mot de passe : admin ou root.

Comment alimenter le point d'accès ?

Vous pouvez utiliser l'alimentation PoE 802.3at via le port WAN/POE, ou un adaptateur secteur 12V/1A (vendu séparément) sur le connecteur CC.

Que signifient les LED sur le panneau avant ?

LED 5G (vert clignotant) = Wi-Fi 5,8 GHz activé ; LAN (vert fixe) = connexion LAN ; WAN (vert fixe) = connexion WAN ; SYS (vert selon clignotement) = mode WDS maître/client ou réinitialisation.

Comment configurer le point d'accès en mode client WDS ?

Accédez à l'interface web, réglez le mode sur Client WDS (esclave). Assurez-vous que le canal corresponde au point d'accès maître. L'écran LED affichera 'C' suivi du canal.

Puis-je utiliser le WAB5010 avec un adaptateur PoE non standard ?

Il est recommandé d'utiliser un injecteur ou commutateur PoE 802.3at pour garantir une alimentation correcte.

Comment accéder à l'interface de gestion web ?

Connectez votre PC au même réseau que le point d'accès, attribuez une adresse IP fixe dans la plage 192.168.188.2-250, puis ouvrez un navigateur et saisissez 192.168.188.253.

Que faire si l'écran LED s'éteint après 10 minutes ?

C'est normal : l'écran s'éteint automatiquement pour économiser l'énergie après 10 minutes d'inactivité. Il se rallume lorsque vous appuyez sur un bouton.

Quels types de sécurité sans fil sont supportés ?

Le point d'accès prend en charge WPA2, WPA et WEP. La configuration s'effectue via l'interface web.

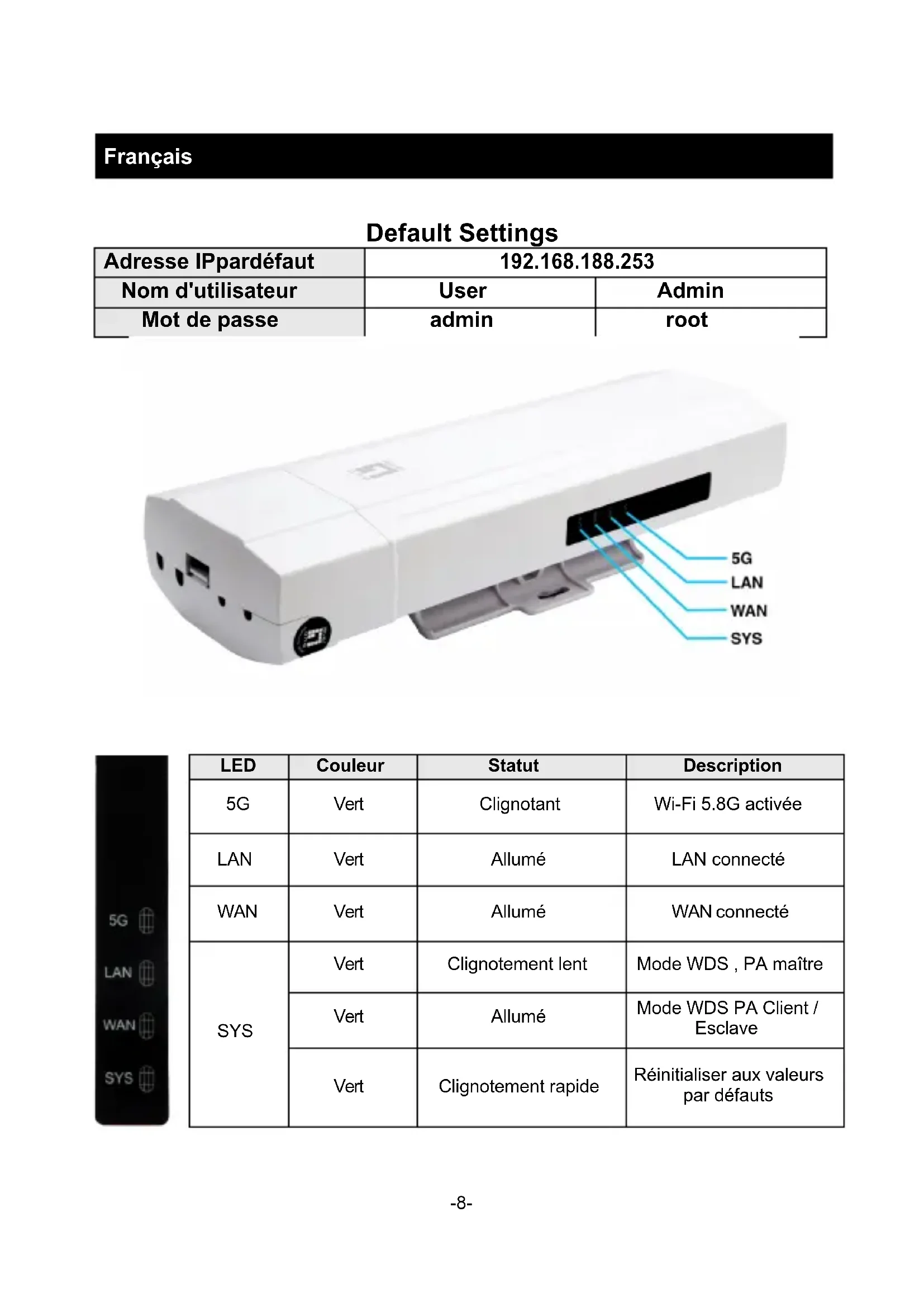

MODE D'EMPLOI WAB5010 LEVELONE

Adresse IPpardéfaut	192.168.188.253
Nom d'utilisateur	User	Admin
Mot de passer	admin	root

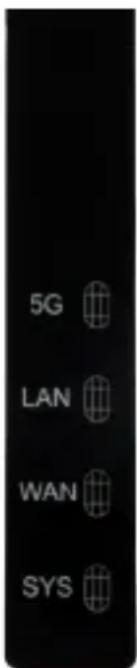

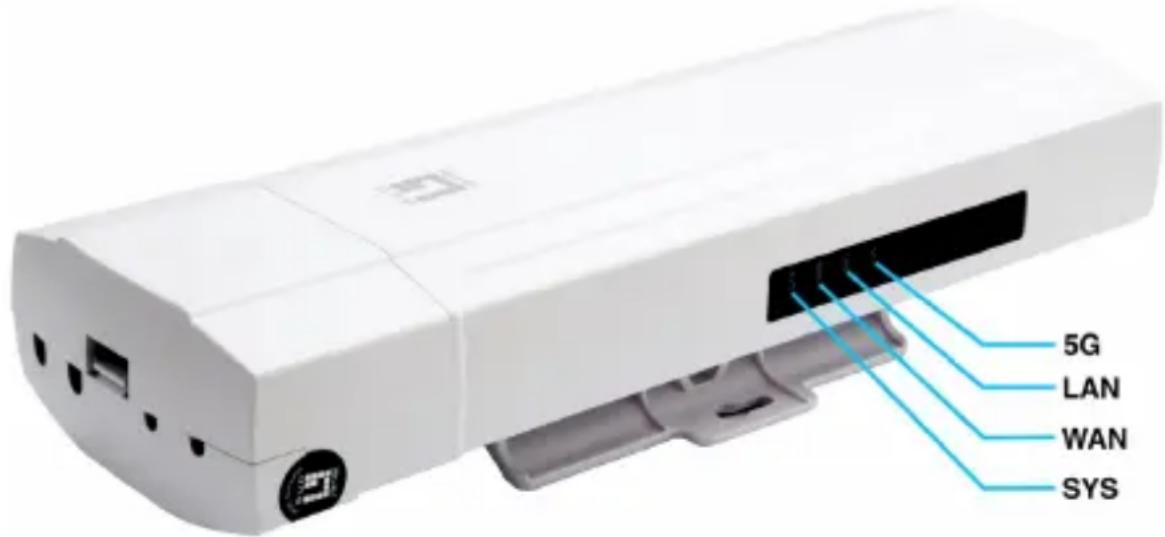

LED	Couleur	Statut	Description
5G	Vert	Clignotant	Wi-Fi 5.8G activée
LAN	Vert	Allumé	LAN connecté
WAN	Vert	Allumé	WAN connecté
SYS	Vert	Clignotement lent	Mode WDS, PA maître
	Vert	Allumé	Mode WDS PA Client / Esclave
	Vert	Clignotement rapide	Réinitialiser aux valeurs par défauts

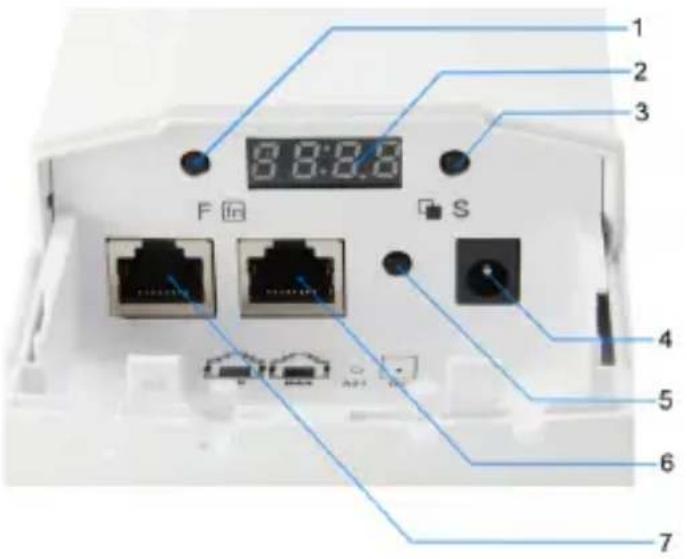

Description de l'interface

Numéro indiqué	LED/Bouton/Interface	Description
1	Affichage LED Bouton Fonction	Sélectionner modifier emplacement
2	Affichage LED	Indique Mode de fonctionnement PA/Client, Canaux, Adresse IP et Alimentation RF .(Si cet affichage LED n'est pas utilisé dans les 10 minutes, l'écran devient automatiquement noir)
3	Affichage LED Bouton Sélection	Peut sélectionner l'augmentation ou la diminution de la valeur ; Afficher Canaux, Adresse IP et Statut de l'intensité du signal.
4	CC	Injecteur d'entrée 12 V/1 ACC (Adaptateur secteur à commander séparément.)
5	RST (Réinitialiser aux valeurs par défaut)	Avec le PA sous tension, appuyez sur le bouton Réinitialiser pendant 10 secondes jusqu'à ce que la LED Intensité du signal clignoter plusrapidement que d'habitude. Le PA redémarrera et sera réinitialisé aux réglages d'usine par défaut.
6	Port WAN/POE (Port RJ45 10/100 Mbps )	Le port WAN/POE est utilisé pour se connecter à des appareils réseau, telssqu'un commutateur OU un adaptateur POE pour alimenter l'appareil
7	Port LAN (Port RJ45 10/100 Mbps )	Le port LAN est utilisé pour se connecter à des appareils réseau, comme par exemple un commutateur ou un PC/ordinateur portable.
Contenu de l'affichage LED	Instruction contenu	Remarque
H 149	H : Hotspot, Mode WDS, PA maître149:Le canal est 149	Affiche le canal du PA et du Client ; Veuillez notes que le canal doit être identique à PA et Client. Si cet affichage LED n'est pas utilisé dans les 10 minutes, l'écran devient automatiquement noir
C 149	C : Client, Mode WDS, PA esclave149:Le canal est 149
A253	A : Adresse IP 253 : L'adresse IP est 192.168.188.253	Affiche l'adresse IP du PA ou du Client ; Remarque : Dans PA et Clients, un seul apparéil dispose de l'adresse IP : 192.168.188.253 ; Autres apparéils avec une adresse IP 192.168.188.X, pour éviter un conflit d'adresse IP.
P - 42	P : Alimentation RF-42 : L'intensité du signal est -42 dBm	L'intensité du signal est différente en cas de distance différente.

Mettre l'appareil sous tension.

Pour alimenter le AP, vous pouvez utiliser l'une des méthodes suivantes :

1. Brancher une extrémité de votre câble Ethernet dans le port WAN du AP, et l'autre extrémité dans un port du commutateur PoE ou un injecteur PoE 802.3at.
2. Connecter l'adaptateur secteur. (Adaptateur secteur à commander séparément.)

Configurer l'appareil

Pour installer et gérer le AP, vous pouvez utiliser l'une des méthodes suivantes :

• Connecter le point d'accès et votre ordinateur au même commutateur ou routeur. Gérer le point d'accès depuis l'ordinateur. (Figure 1)

Installation du logiciel

Pour se connecter au PA LevelOne, veuillez effectuer les étapes suivantes :

1. Vérifiez vos paramètres réseau pour vous connecter à l'IU Web.

Assurez-vous que votre PC peut obtenir l'adresse IP automatiquement, afin que le routeur puisse communiquer avec votre PC pendant la configuration.

• Sélectionnez "Panneau de configuration" > "Connexions réseau".
• Faites un clic droit sur "Connexion au réseau local" et choisissez "Propriétés".
• Sélectionnez le protocole TCP/IP pour votre carte réseau.
• Modification de l'adresse IP du PC : Pour configurer l'adresse IP, cliquez sur l'icone du réseau Ethernet pour ouvrir la boîte de dialogue Ethernet et configurer l'adresse IP. Choisissez "Properties" (Propriétés), CHOISSEZ "Internet Protocol (TCP/IP)" (Protocole Internet (TCP / IP)) et choisissez "Properties" (Propriétés). Saisissez l'adresse IP "192.168.188.2 ~ 192.168.188.250" et continue.. (Figure 2)
• Lancez un navigateur Web (Microsoft Internet Explorer 8 par exemple), entrez l'adresse IP LAN par défaut du PA (192.168.188.253) dans la barre d'adresse, puis appuyez sur Entrée, comme montré sur l'image suivante. (Figure 3)
• Saisissez alors le nom d'utilisateur et le mot de passe , cliquez sur "OK" pour accéder à l'IUG Web du PA.
