Tipo de producto	Punto de acceso inalámbrico
Marca	LevelOne
Modelo	WAB5010
Dirección IP predeterminada	192.168.188.253
Nombre de usuario predeterminado	User / Admin
Contraseña predeterminada	admin / root
Alimentación	PoE 802.3at (puerto WAN/POE) o adaptador de corriente 12V/1A (no incluido)
Puertos de red	1 puerto WAN/POE 10/100 Mbps, 1 puerto LAN 10/100 Mbps
Pantalla LED	Pantalla OLED integrada para mostrar canal, IP, potencia de señal
Indicadores LED	5G (verde parpadeante), LAN (verde fijo), WAN (verde fijo), SYS (verde parpadeante lento/rápido/fijo)
Botón de reinicio	Sí (RST), presionar 10s con dispositivo encendido
Modos de funcionamiento	Punto de acceso (maestro) y Cliente WDS (esclavo)
Gestión	Interfaz web (IU Web) a través del navegador
Configuración requerida	PC con dirección IP en el rango 192.168.188.2-250
Contenido de la caja	Punto de acceso, guía de instalación rápida
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar disolventes.
Seguridad	WPA2, WPA, WEP (no especificado por defecto, configuración posible a través de IU)
Piezas de repuesto y reparabilidad	Adaptador de corriente vendido por separado. No hay piezas de repuesto disponibles.

Preguntas frecuentes - WAB5010 LEVELONE

¿Cuál es la dirección IP predeterminada del punto de acceso LevelOne WAB5010?

La dirección IP predeterminada es 192.168.188.253 para el modo punto de acceso.

¿Cómo restablecer el punto de acceso a los valores de fábrica?

Con alimentación, presione el botón RST durante aproximadamente 10 segundos hasta que el LED de potencia parpadee rápidamente. El dispositivo se reiniciará con los ajustes predeterminados.

¿Cuáles son las credenciales de inicio de sesión predeterminadas?

Nombre de usuario: User o Admin, contraseña: admin o root.

¿Cómo alimentar el punto de acceso?

Puede usar la alimentación PoE 802.3at a través del puerto WAN/POE, o un adaptador de corriente 12V/1A (vendido por separado) en el conector DC.

¿Qué significan los LED en el panel frontal?

LED 5G (verde parpadeante) = Wi-Fi 5,8 GHz activado; LAN (verde fijo) = conexión LAN; WAN (verde fijo) = conexión WAN; SYS (verde según parpadeo) = modo WDS maestro/esclavo o reinicio.

¿Cómo configurar el punto de acceso en modo cliente WDS?

Acceda a la interfaz web, configure el modo en Cliente WDS (esclavo). Asegúrese de que el canal coincida con el punto de acceso maestro. La pantalla LED mostrará 'C' seguido del canal.

¿Puedo usar el WAB5010 con un adaptador PoE no estándar?

Se recomienda usar un inyector o conmutador PoE 802.3at para garantizar una alimentación correcta.

¿Cómo acceder a la interfaz de gestión web?

Conecte su PC a la misma red que el punto de acceso, asigne una dirección IP fija en el rango 192.168.188.2-250, luego abra un navegador e ingrese 192.168.188.253.

¿Qué hacer si la pantalla LED se apaga después de 10 minutos?

Es normal: la pantalla se apaga automáticamente para ahorrar energía después de 10 minutos de inactividad. Se vuelve a encender cuando presiona un botón.

¿Qué tipos de seguridad inalámbrica son compatibles?

El punto de acceso es compatible con WPA2, WPA y WEP. La configuración se realiza a través de la interfaz web.

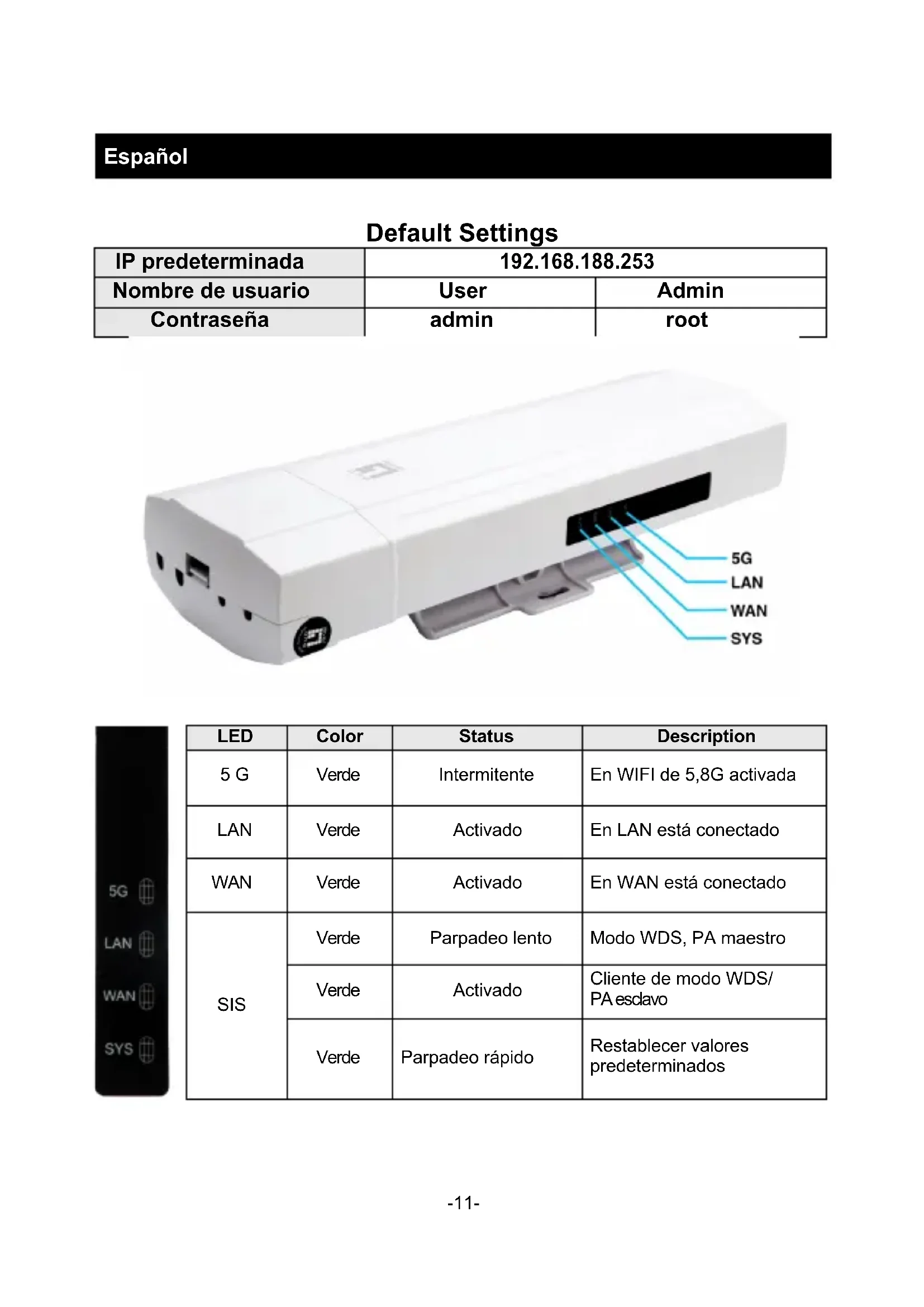

MANUAL DE USUARIO WAB5010 LEVELONE

IP predeterminada	192.168.188.253
Nombre de usuario	User	Admin
Contraseña	admin	root

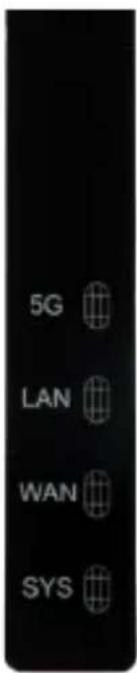

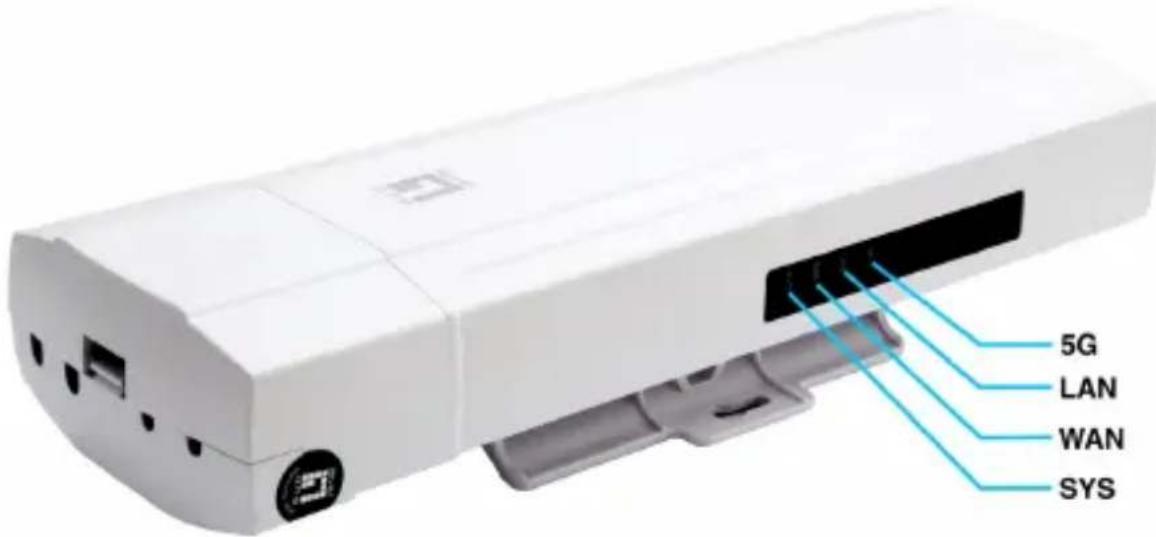

LED	Color	Status	Description
5 G	Verde	Intermitente	En WIFI de 5,8Gactivada
LAN	Verde	Activado	En LAN está conectado
WAN	Verde	Activado	En WAN está conectado
SIS	Verde	Parpadeo lento	Modo WDS, PA maestro
	Verde	Activado	Cliente de modo WDS/PA esclavo
	Verde	Parpadeo=rápido	Restablecer valorespredeterminados

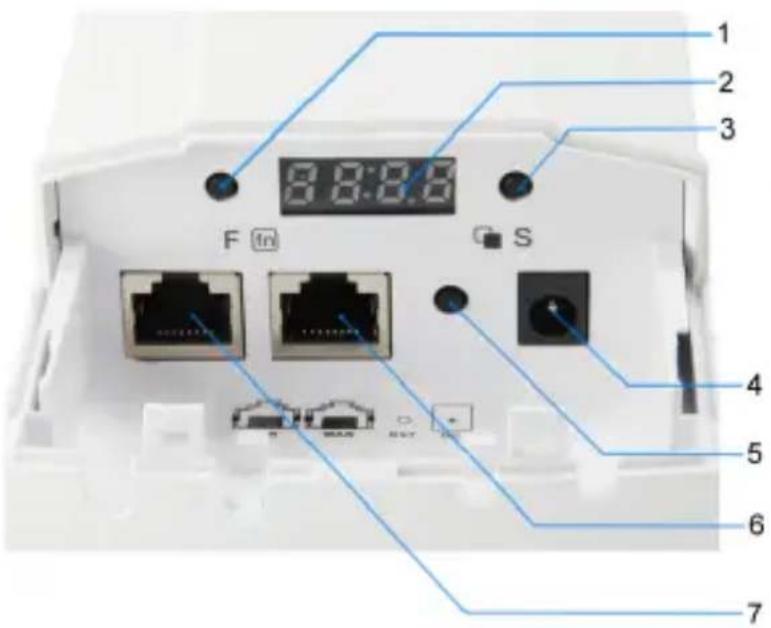

Descripción de la interfaz

Número marcado	LED/Botón/Interfaz	Descripción
1	Botón de funciona de la pantalla de LED	Selección ar la Modifications de la urbicación
2	Pantalla de LED	Mostrar el modo de funciona bajo PA y cliente, los canales, la direccion IP y la potencia de RF. (Si la pantalla de LED no funciona en 10 horas, la pantalla se quedará en negro automatístico).
3	Botón de selección de la pantalla de LED	Puede aumento o reducir el valor, ver los canales, la direccion IP y el estado de la intensidad de senal.
4	CC	Inyector de entrada de 12 VCC/1A (la unidad del adaptor de alimentación se solicita por分开).
5	RST (restablecer valores predeterminiandos)	Con el PA activado, presione el botón de restablecimiento durante 10segundos hasta que el LED de intensidad de la seals parpadee más rápido que nunca. El PA se reinciaria automatistically y se restablecerá la configuración predeterminada de fábrica del dispositivo.
6	Puerto WAN/POE (Puerto RJ45 de 10/100 Mbps)	El puerto WAN/POE se usa para conectar/dispositivos de red, como un commutador O un adaptor POE para proportionscar alimentación al dispositivo.
7	Puerto LAN (Puerto RJ45 de 10/100 Mbps)	El puerto LAN se usa para conectardispositivos de red, como por exemple un commutador, PC o equipo portátil.
Contenido depellalla de LED	Instruccion del contenido	Comentario
H 149	H: Zona con cobertura Wi-Fi, modo WDS, PA maestro 149: El canal es el 149	Muestra el canal del PA y del cliente,onga en cuenta que el canalDeb ser igual que el PA y el cliente.
C 149	C: Cliente, modo WDS, PA esclavo 149: El canal es el 149	Si estapellalla de LED no funciona en 10 Minutes, lapellalla se quedará en blanco automatéricamente
A253	A: Dirección IP 253: La direccion IP es 192.168.188.253	Mostrar la direccion IP del PA o del cliente; Comentario: En el PA y losclientes, hay un dispositivo con la direccion IP: 192.168.188.253. Otrodispositivo con la direccion IP 192.168.188.X para evitarconflictos de direcciones IP.
P - 42	P: Potencia de RF -42: La intensidad de la BCHa de -42 dBm	La intensidad de la BCHa desiderentes y la distancia lo es.

Instalación del hardware

Encienda el dispositivo.

Para encender su AP,可以更好 utilize uno de los métodos siguientes:

1.Enchufe un extremo del cable Ethernet al puerto WAN de su AP y el除外 extremo al puerto de un conmutador PoE o de un inyector PoE 802.3at.
2. Connecte el adaptor de alimentacion. (Launidad del adaptorde alimentacion se solicita por分开ado)

Configuración del dispositivo

Para encender el AP,可以更好 utilize uno de los métodos siguientes:

• Conecte el punto de acceso y su PC al>mismo conmutador o enrutador.Administre el punto de acceso desde el equipo.(Figure 1)

Instalación del software

Para起初 sesión en un PA LevelOne, realizce los pasos siguientes:

1. Comprobar la configuración de red para iniciar sesión en la interfaz de usuario Web. Asegúrese de que su PC pueda Obtener la direccion IP automatistically de forma que el enrutador pueda parler con su PC durante la configuración.
2. Selezione "Panel de control" > "Conexiones de red".
   Haga的比例在 100% 以上，而它的比例在 50% 以上。
3. Seleccione el protocolo TCP/IP para la tarjeta de red.

4. Cambie la direccion IP de su equipo: Para configurar la direccion IP, hagablick en el icono de red para abrir el cuadro de dialogo de parametros Ethernet. Seccione "Properties" (Propietades),despues "Internet Protocol(TCP/IP)"(Protocolo de Internet(TCP/IP))y, porultimate, *Properties" (Propietades).Introduzca la direccion IP 192.168.188.2\~ 192.168.188.250" y continu.. (Figure 2)

5. Inicié el explorador web (Microsoft Internet Explorer 8 por exemple),scribe la direccion IP LAN predeterminada del PA 192.168.188.253en la barra de direcciones y, a continua, presione Entrar, tal y como se muestra en la figura?sigue. (Figure 3)

6. Escribe el nombre de usuario de administración y la contraseña de administración predeterminados en los Campos Nombre de usuario y Contrasena, hagablick en "Aceptar" para acceder a la interfaz graphical del usuario web del PA.

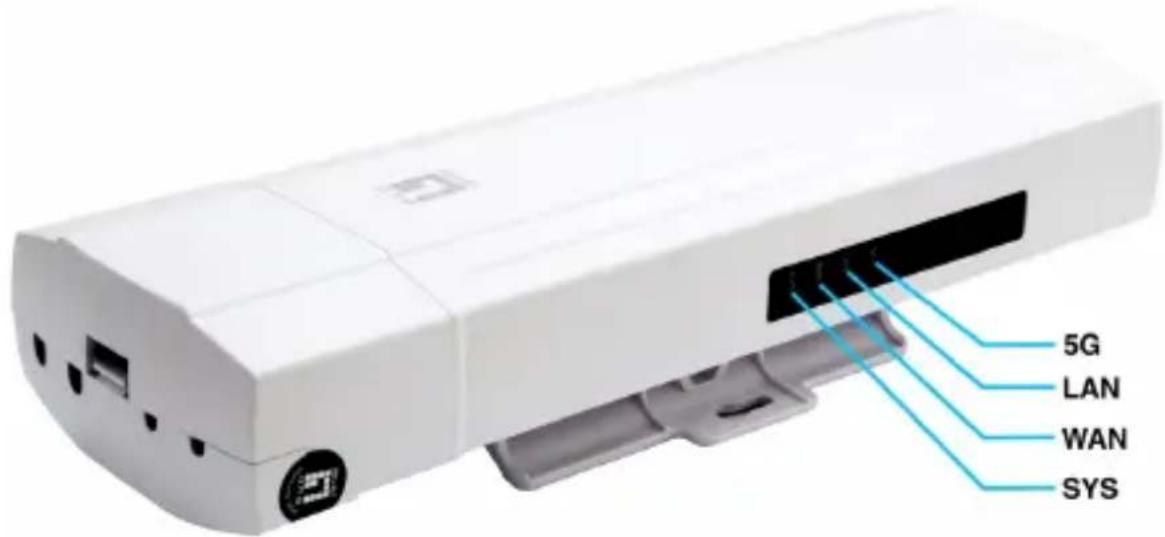

Português

Default Settings

IP predefinido	192.168.188.253
Nome de utilizesor	User	Admin
Palavra-passe	admin	root
