WAP6221 - Punto de acceso LEVELONE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Punto de acceso Wi-Fi
Marca	LevelOne
Modelo	WAP6221
Alimentación principal	PoE (IEEE 802.3af) 48 V CC
Puerto USB	1 puerto USB 5V/1A para carga de dispositivos
Interfaces de red	1 puerto LAN RJ45, 1 puerto WAN/POE RJ45
Botón multifunción	Activación/desactivación SSID Wi-Fi y reinicio
Dirección IP predeterminada	192.168.188.253
Nombre de usuario predeterminado	admin
Contraseña predeterminada	admin
Método de configuración	Interfaz web a través del navegador
Indicador LED	LED SYS: verde (SSID activado), apagada (SSID desactivado), azul intermitente (reinicio)
Restablecimiento de fábrica	Presionar el botón durante 10 a 12 segundos
Funciones principales	Punto de acceso inalámbrico, gestión remota, soporte PoE
Instalación	Conexión Ethernet al puerto WAN/POE, configuración a través del navegador después de ajustar la IP del PC

Preguntas frecuentes - WAP6221 LEVELONE

¿Cómo restablecer el punto de acceso WAP6221 a los ajustes de fábrica?

Con alimentación, presione el botón de reinicio durante 10 a 12 segundos hasta que el LED SYS parpadee en azul. El punto de acceso se reiniciará con los parámetros predeterminados.

¿Cuáles son las credenciales predeterminadas para acceder a la interfaz de gestión?

La dirección IP predeterminada es 192.168.188.253. El nombre de usuario y la contraseña predeterminados son ambos admin.

¿Cómo configurar la dirección IP de mi computadora para acceder al punto de acceso?

En las propiedades de la conexión de red, seleccione Protocolo de Internet TCP/IP. Defina una dirección IP fija en el rango 192.168.188.2 a 192.168.188.250 con una máscara de 255.255.255.0.

¿Qué hacer si el LED SYS no se enciende después de encender?

Verifique que el cable Ethernet esté correctamente conectado al puerto WAN/POE y que su conmutador o adaptador PoE proporcione la alimentación 48 V CC (IEEE 802.3af).

¿Puedo usar el puerto USB para algo más que la carga?

El puerto USB está diseñado únicamente para cargar dispositivos (5V/1A). No se puede usar para transferencia de datos o gestión del punto de acceso.

¿Cuál es el voltaje de alimentación PoE requerido?

El punto de acceso requiere una alimentación PoE conforme a IEEE 802.3af que entregue 48 V CC. Se puede comprar un adaptador PoE por separado.

¿Cómo activar o desactivar el SSID Wi-Fi?

Presione brevemente (menos de un segundo) el botón multifunción. El LED SYS se enciende en verde cuando el SSID está activado y se apaga cuando está desactivado.

¿El punto de acceso funciona sin conmutador PoE?

Sí, puede usar un adaptador PoE 802.3af conectado a una toma de corriente para alimentar el punto de acceso a través del puerto WAN/POE.

¿Cómo acceder a la interfaz de gestión del punto de acceso?

Después de configurar la dirección IP de su PC en el mismo rango de red, abra un navegador web e ingrese la dirección IP predeterminada 192.168.188.253. Inicie sesión con las credenciales admin/admin.

¿Qué hacer si olvidé la contraseña de administrador?

Realice un restablecimiento físico manteniendo presionado el botón durante 10 a 12 segundos hasta que el LED parpadee en azul. Las credenciales volverán a admin/admin.

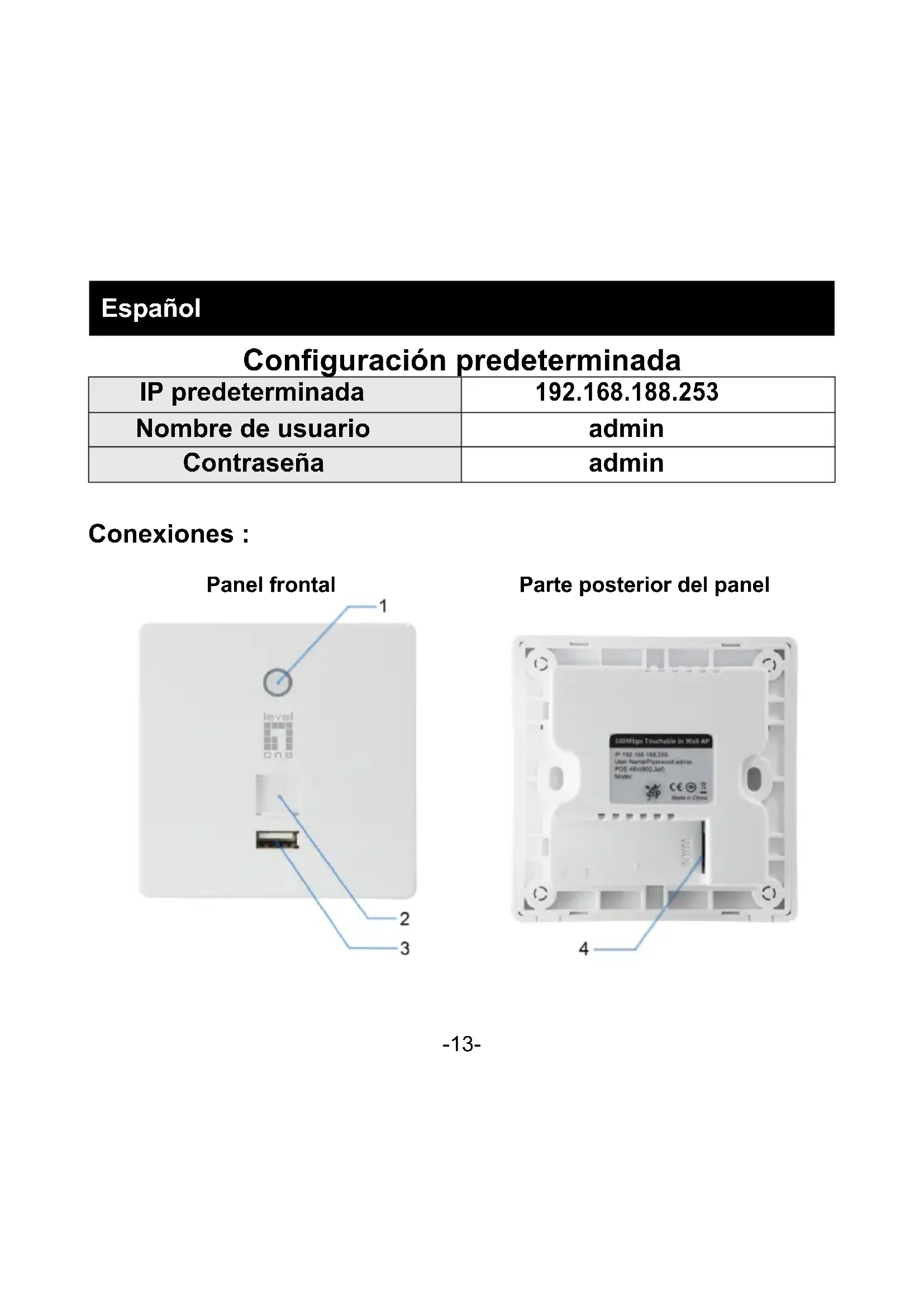

MANUAL DE USUARIO WAP6221 LEVELONE

IP predeterminada	192.168.188.253
Nombre de usuario	admin
Contraseña	admin

Conexiones :

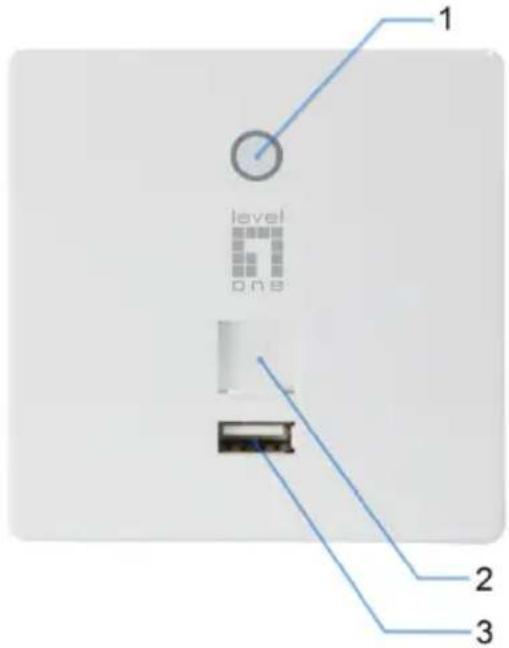

Panel frontal

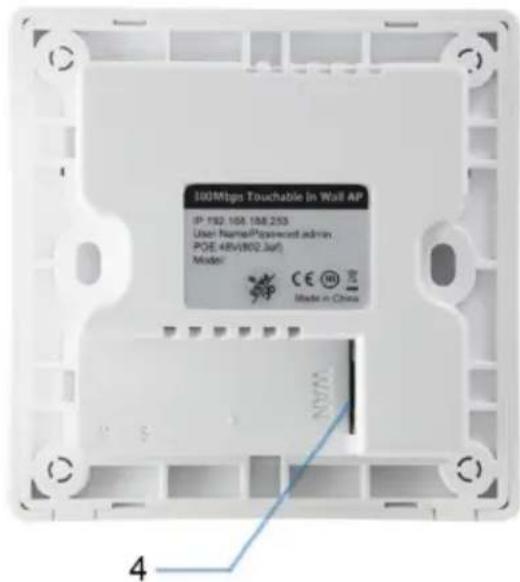

Parte posterior del panel

1. ACTIVACION Y DESACTIVACION de la difusión del SSD WIFI, restablecimiento de los values predeterminados
2. Puerto LAN
3. Puerto USB

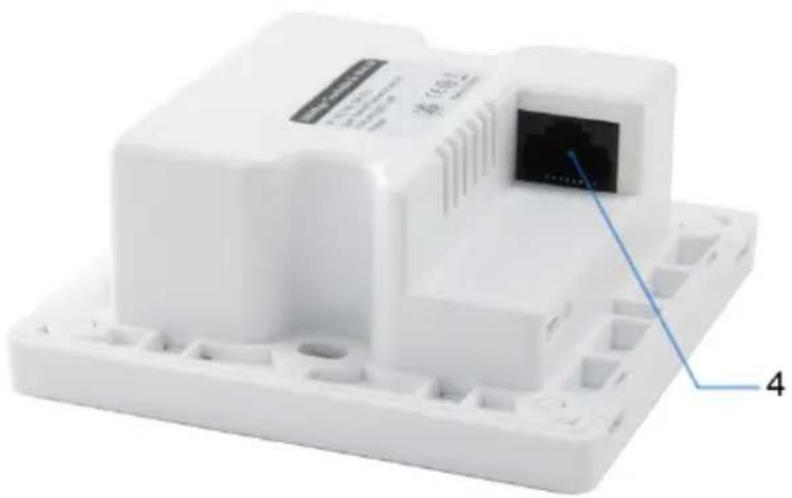

4. Puerto WAN/POE

Estado de la luz del botón

Tarea que se va a realizar	Período de tiempo de pulsación del botón	Comportamiento del LED SISTEMA
ACTIVACION de la difusión del SSD WIFI	0 ~ 1segundos	ENCENDIDO en verde
DEACTIVACION de la difusión del SSD WIFI	0 ~ 1segundos	Luz apagada
Restablecer valores predeterminados	10 ~ 12segundos	Parpadeo en verde

Instalación

LED/Botón/Interfaz	Descripción
ACTIVACION/DESACTIVACION de la difusión del SSD WIFI	Activación o desactivación de la difusión del SSD WIFI
Restablecer valores predeterminados	Con el PA activado, presione el botón de restablecimiento durante 10segundos hasta que el LED de intensidad de la sealsparpadee más rápid Que nunca. El PA se reinciárá automatistically y se restablecerá la configuración predeterminada de fábrica del dispositivo.
Puerto LAN	El puerto LAN se utilizes para connectar dispositivos de red, como por ejemplo un commutador, PC o equipo portátil.
Puerto USB	Carga los dispositivos USB (5V1A)
Puerto WAN/POE	El puerto WAN/POE se utilizes para connectar dispositivos de red, como un commutador POE O un adaptorpoo PE para proportionscar alimentación al dispositivo de 48 VCC (IEEE802.3af). (O transformador POE é vendido separadamente.)

Instalación del hardware

Encienda el dispositivo.

Configuración del dispositivo

Para encender el AP,可以更好izar uno de los métodos siguientes:

• Conecte el punto de acceso y su PC al mismo conmutador o enrutador. Administre el punto de acceso desde el equipo.(Figure 1)

Instalación del software

Para起初 sesión en un PA LevelOne, realice los pasos siguientes:

1. Comprobar la configuracion de red para inicia sesion en la interfaz de usuario Web. Asegürese de que su PC pueda Obtener la direccion IP automatically de forma que el enrutador pueda comunicarse con su PC durante la configuracion.
2. Selezione "Panel de control" > "Conexiones de red".
3. Hagablick con el boton derecho en "Conexión de area local" y selección "Propietades".
4. Seleccione el protocolo TCP/IP para la tarjeta de red.
5. Cambie la direccion IP de su equipo: Para configurar la direccion IP, hagablick en el icono de red para abrir el cuadro de dialogo de parámetros Ethernet. Seccione "Properties" (Propiedades),despues "Internet Protocol (TCP/IP)" (Protocolo de Internet (TCP/IP)) y, porultimate, "Properties" (Propiedades). Introduzca la direccion IP 192.168.188.2 192.168.188.250 ^* y continue.. (Figure 2)
6. Inicié el explorador web (Microsoft Internet Explorer 8 por exemple),cribe la dirección IP LAN predeterminada del PA 192.168.188.253en la barra de direcciones y, a continuación, presione Entrar, tal y como se muestra en la figura",[Figure 3]
7. Escribe el nombre de usuario de administración y la contraseña de administración predeterminados en los Campos Nombre de usuario y Contrasena, hagablick en "Aceptar" para acceder a la interfaz graphical del usuario web del PA. (Figure 4)

Português

Predefinições

IP predefinido	192.168.188.253
Nome de utilizesor	admin
Palavra-passe	admin

Conexões :

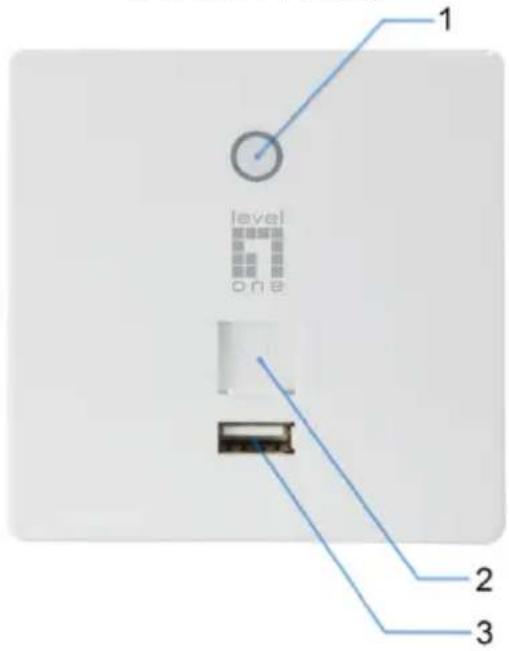

Painel Frontal

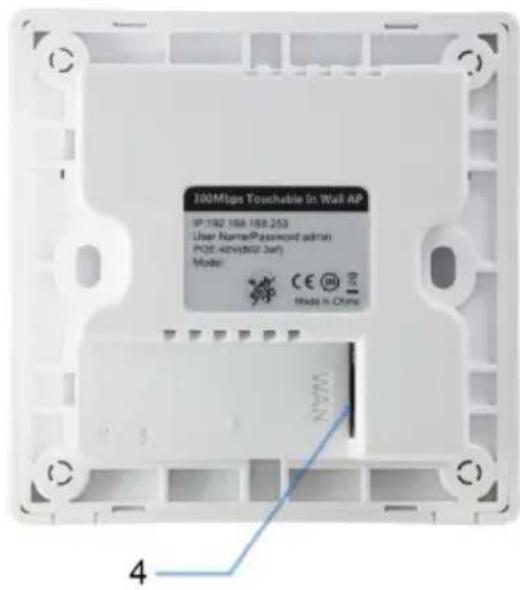

Painel Traseiro
