MANUALE UTENTE WAP6221 LEVELONE
Impostazioni predefinite
| IP predefinito | 192.168.188.253 |
| Nome utente | admin |
| Password | admin |

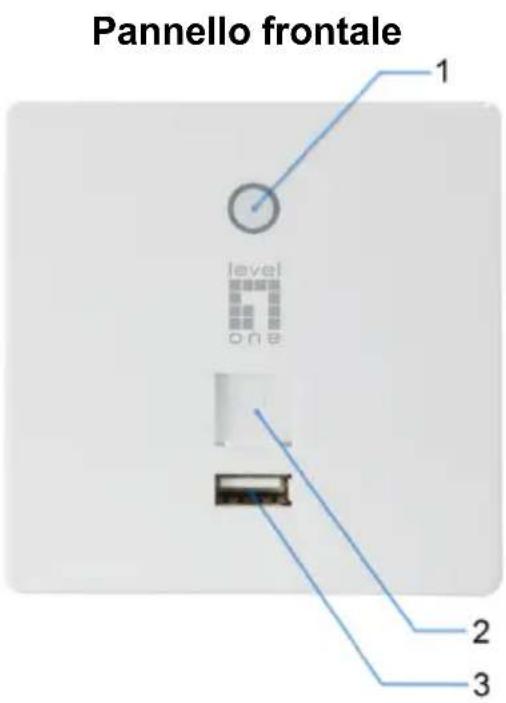

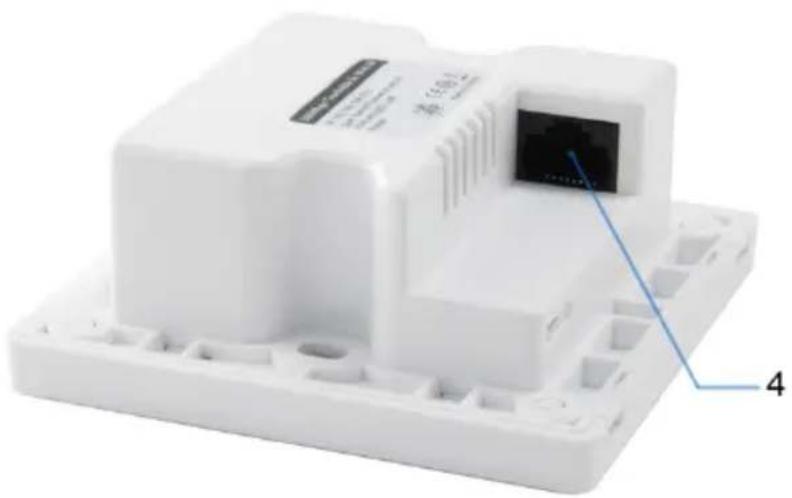

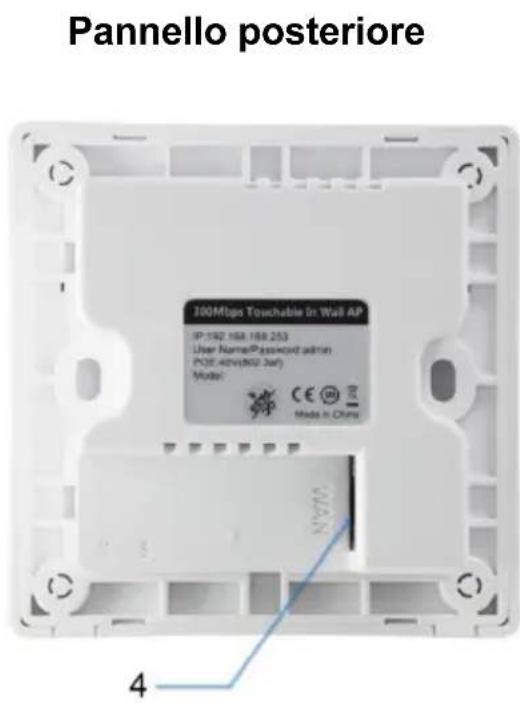

Collegamenti :
- Broadcast SSID WIFI ON/OFF, Ripristino dei predefiniti
- Porta LAN
- Porto USB
- Porta WAN/POE

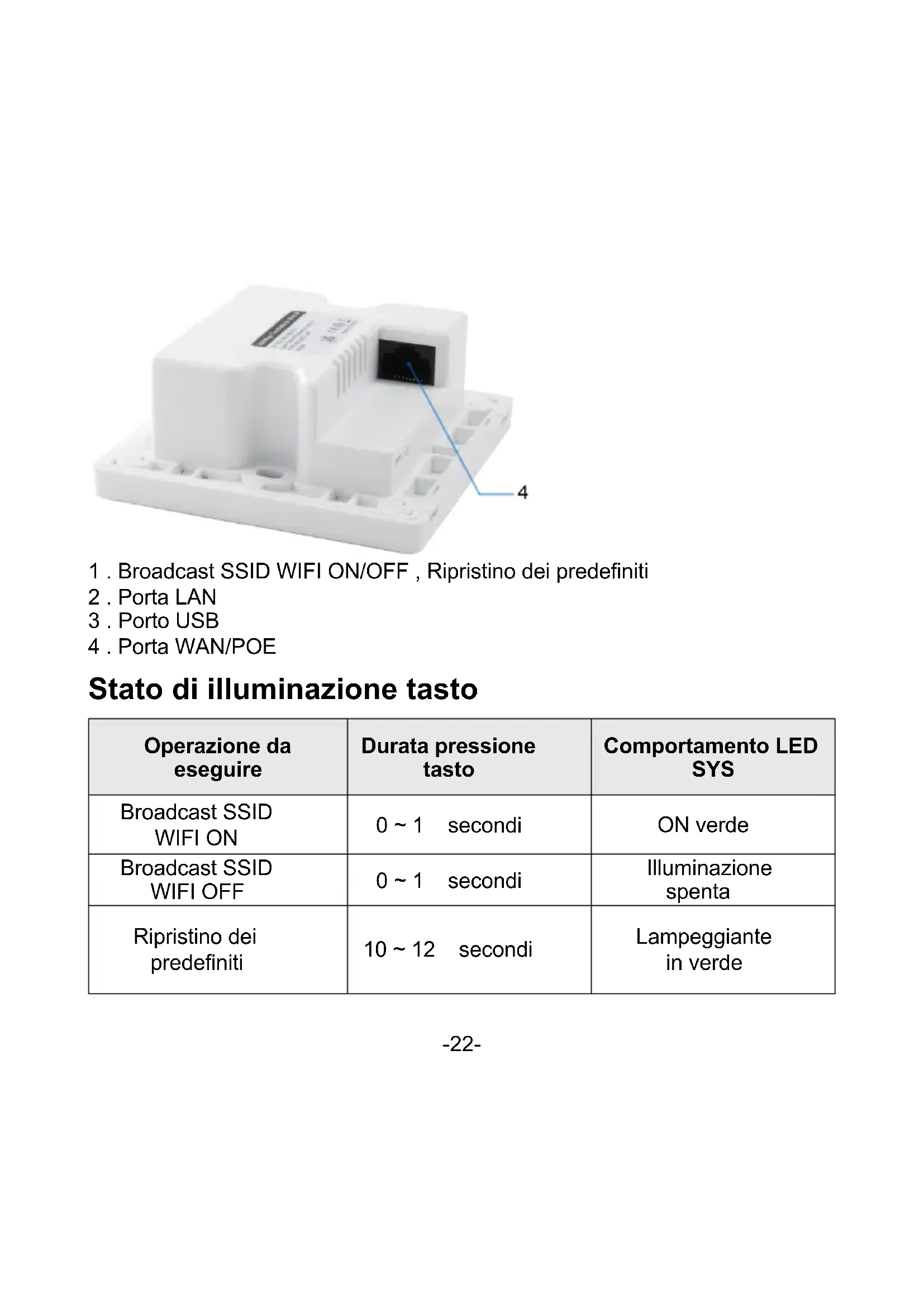

Stato di illuminazione tasto
| Operazione da eseguire | Durata pressione tasto | Comportamento LED SYS |
| Broadcast SSID WIFI ON | 0 ~ 1 secondi | ON verde |
| Broadcast SSID WIFI OFF | 0 ~ 1 secondi | Illuminazione spenta |
| Ripristino dei predefiniti | 10 ~ 12 secondi | Lampeggiante in verde |
Installazione
| LED / Tasto / Interfaccia | Descrizione |
| Broadcast SSID WIFI ON/OFF | Per attivare o disattivare Broadcast SSID WIFI |
| Ripristino dei predefiniti | Con l'AP accesso, premere il tasto Ripristino per 10 secondi finché il LED di intensità del segnale lampeggia più velocemente che mai. L'AP si riavvia e vengono ripristinate le impostazioni predefinite del dispositivo. |
| Porta LAN | La porta LAN viene utilizzata per connettersi a dispositivi di rete, ad esempio uno switch o PC / NB |
| Porto USB | Carica i dispositivi USB (5V1A) |
| Porta WAN/POE | La porta WAN/POEiene utilizzata per connettersi a dispositivi di rete, come uno switch POE O un adattatore POE per alimentare il dispositivo (IEEE802.3af) a 48 V CC. (I'adattatore POE delve essere ordinato separamente) |
Installazione dell'hardware
Accendere il disposativo.
- Inserire un'estremità del cavo Ethernet nella porta WAN di AP, e l'altra estremità in una porta dello switch PoE o dell'adattatore PoE 802.3af.
Configurazione del disposativo
Per configurare e gestire AP,utilizzare uno dei seguenti metodi:

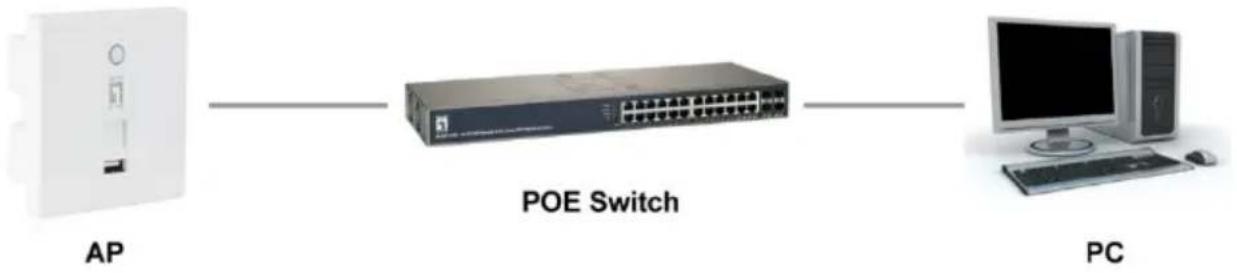

- Connette l'access point e il computer allo stesso switch POE. Gestire l'access point dal computer. (Figure 1)
Installazione del software
Per accedere ad LevelOne AP, eseguire le seguenti procedure:
-
Verifica delle impostazioni di rete per l'accesso all'interfaccia utente web Assicurarsi che il PC possa ottener automaticamente l'indirizzo IP, in modo che il router sia in grado di comuncare con il PC durante la configurazione.
-
Selezionare "Pannello di controllo" > "Connessioni di rete".
-
Fare cig con il tasto destro su "Connessione alla rete locale (LAN)" e selezionare "Proprietà".
-
Selezionare il protocollo TCP/IP per la schedà di rete.
-

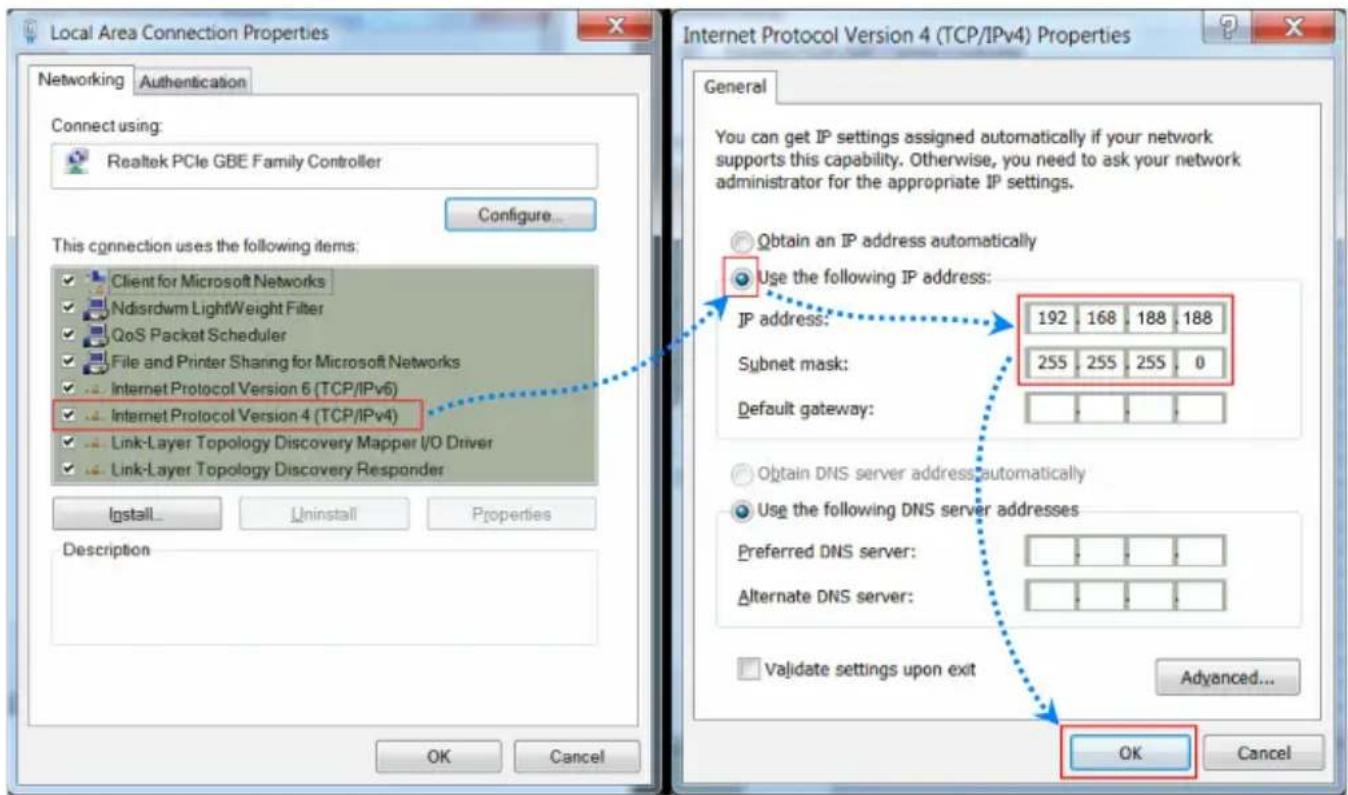

Modificare l'indirizzo IP del PC: Per configurare l'indirizzo IP, farecies cullicona della rete per aprir la finestra di dialogo Ethernet e configurare l'indirizzo IP. Selezionare "Properties" (Proprietà), scegliere "Internet Protocol (TCP/IP)" (TCP/IP) e selezionare "Properties" (Proprietà). Inserire l'indirizzo IP "192.168.188.2 ~ 192.168.188.250" e continuare. (Figure 2)
-
Avviare il browser (ad esempio, Microsoft Internet Explorer 8), immettere l'indirizzo IP LAN predefinito dell'AP 192.168.188.253 nella barra degli indirizzi, quindi premere Invio, come lostrato nella seguente figura. (Figure 3)
-

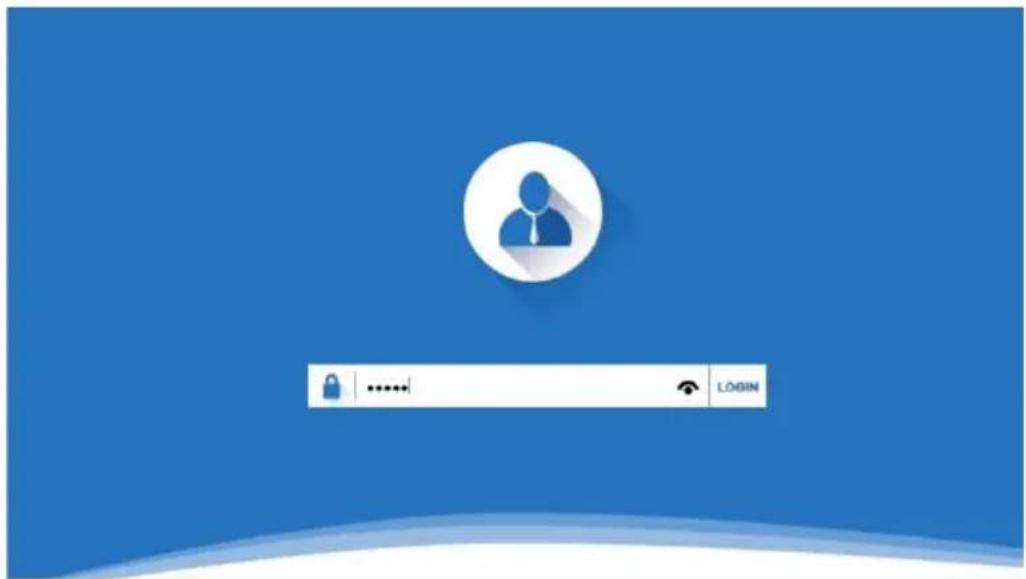

Immettere il nome utente predefinito e la password dell'amministratore nei campi Nome utente e Password, quando fareciesu "OK"per accedere all'interfaccia utente web dell'AP. (Figure 4)
Figure 1
Figure 2
Figure 3
192.168.188.253/
New tab
Figure 4
