WAP6221 - Zugangspunkt LEVELONE - Kostenlose Bedienungsanleitung

Produkttyp	Wi-Fi Access Point
Marke	LevelOne
Modell	WAP6221
Hauptstromversorgung	PoE (IEEE 802.3af) 48 V DC
USB-Anschluss	1 USB-Anschluss 5V/1A zum Laden von Geräten
Netzwerkschnittstellen	1 LAN-Anschluss RJ45, 1 WAN/POE-Anschluss RJ45
Multifunktionstaste	Aktivierung/Deaktivierung der Wi-Fi SSID und Reset
Standard-IP-Adresse	192.168.188.253
Standard-Benutzername	admin
Standard-Passwort	admin
Konfigurationsmethode	Weboberfläche über Browser
LED-Anzeige	LED SYS: grün (SSID aktiviert), aus (SSID deaktiviert), blau blinkend (Reset)
Werksreset	Taste 10 bis 12 Sekunden drücken
Hauptfunktionen	Drahtloser Access Point, Fernverwaltung, PoE-Unterstützung
Installation	Ethernet-Verbindung am WAN/POE-Anschluss, Konfiguration über Browser nach Einstellung der PC-IP

Häufig gestellte Fragen - WAP6221 LEVELONE

Wie setze ich den Access Point WAP6221 auf die Werkseinstellungen zurück?

Schalten Sie das Gerät ein, drücken Sie die Reset-Taste für 10 bis 12 Sekunden, bis die LED SYS blau blinkt. Der Access Point startet mit den Standardeinstellungen neu.

Was sind die Standard-Anmeldedaten für den Zugriff auf die Verwaltungsoberfläche?

Die Standard-IP-Adresse lautet 192.168.188.253. Der Standard-Benutzername und das Standard-Passwort sind beide admin.

Wie konfiguriere ich die IP-Adresse meines Computers, um auf den Access Point zuzugreifen?

Wählen Sie in den Netzwerkverbindungseigenschaften Internetprotokoll TCP/IP aus. Legen Sie eine feste IP-Adresse im Bereich 192.168.188.2 bis 192.168.188.250 mit einer Subnetzmaske von 255.255.255.0 fest.

Was tun, wenn die LED SYS nach dem Einschalten nicht leuchtet?

Überprüfen Sie, ob das Ethernet-Kabel korrekt am WAN/POE-Anschluss angeschlossen ist und ob Ihr Switch oder PoE-Adapter die Stromversorgung mit 48 V DC (IEEE 802.3af) bereitstellt.

Kann ich den USB-Anschluss für andere Zwecke als das Laden verwenden?

Der USB-Anschluss ist ausschließlich zum Laden von Geräten (5V/1A) vorgesehen. Er kann nicht für die Datenübertragung oder die Verwaltung des Access Points verwendet werden.

Welche PoE-Versorgungsspannung wird benötigt?

Der Access Point benötigt eine PoE-konforme Stromversorgung nach IEEE 802.3af mit 48 V DC. Ein PoE-Adapter kann separat erworben werden.

Wie aktiviere oder deaktiviere ich die Wi-Fi SSID?

Drücken Sie kurz (weniger als eine Sekunde) die Multifunktionstaste. Die LED SYS leuchtet grün, wenn die SSID aktiviert ist, und erlischt, wenn sie deaktiviert ist.

Funktioniert der Access Point ohne PoE-Switch?

Ja, Sie können einen PoE 802.3af-Adapter verwenden, der an eine Steckdose angeschlossen wird, um den Access Point über den WAN/POE-Anschluss mit Strom zu versorgen.

Wie greife ich auf die Verwaltungsoberfläche des Access Points zu?

Nachdem Sie die IP-Adresse Ihres PCs im selben Netzwerkbereich konfiguriert haben, öffnen Sie einen Webbrowser und geben Sie die Standard-IP-Adresse 192.168.188.253 ein. Melden Sie sich mit den Anmeldedaten admin/admin an.

Was tun, wenn ich das Administrator-Passwort vergessen habe?

Führen Sie einen Hardware-Reset durch, indem Sie die Taste 10 bis 12 Sekunden gedrückt halten, bis die LED blau blinkt. Die Anmeldedaten werden auf admin/admin zurückgesetzt.

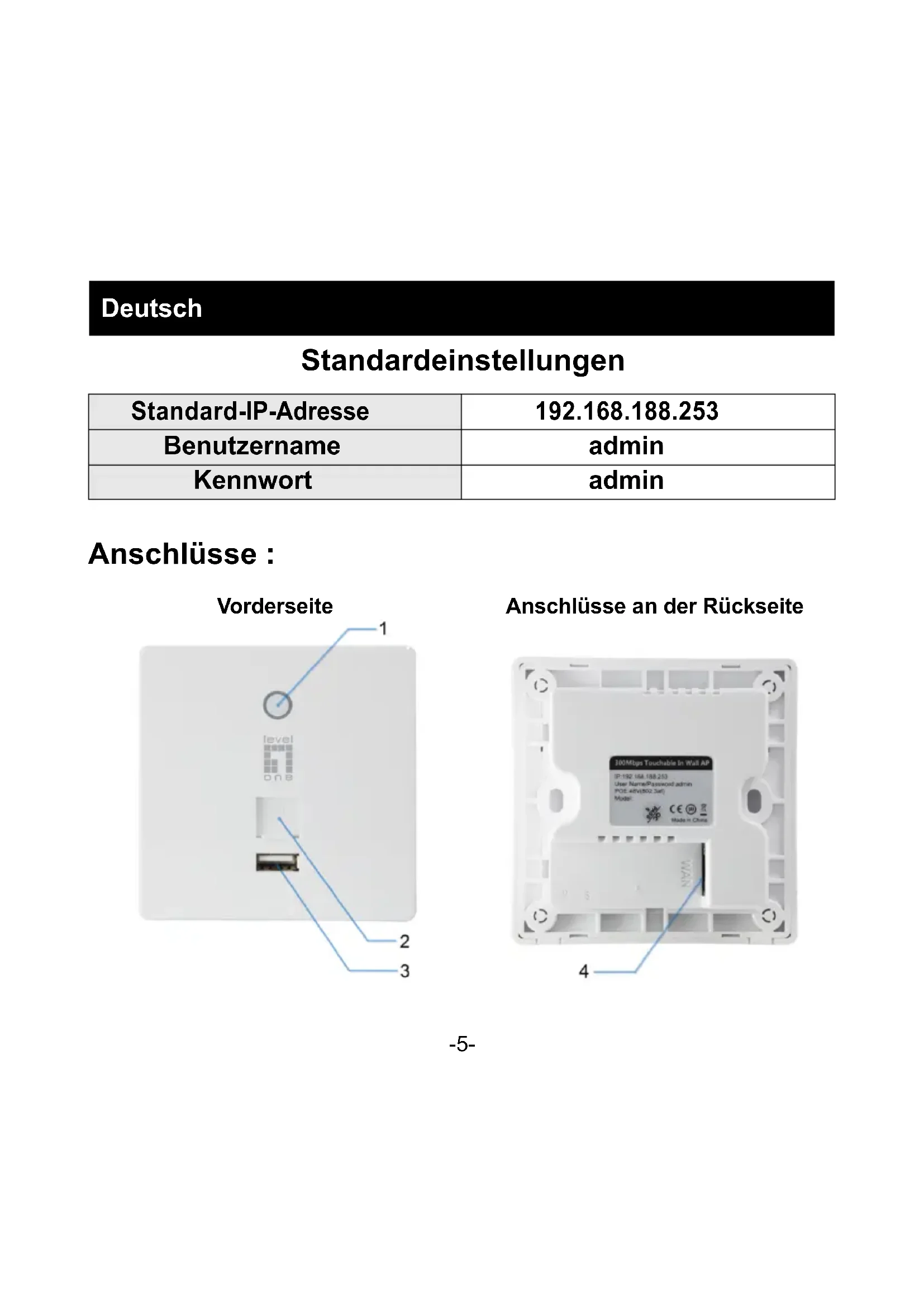

BEDIENUNGSANLEITUNG WAP6221 LEVELONE

Standard-IP-Adresse	192.168.188.253
Benutzername	admin
Kennwort	admin

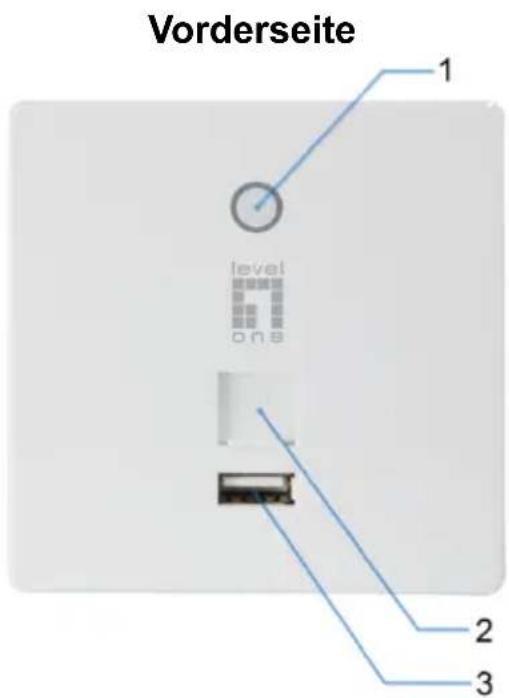

Anschlüsse :

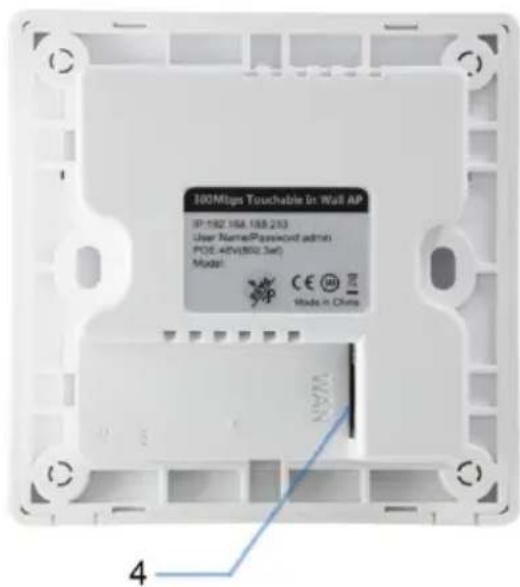

Anschlüsse an der Rückseite

1 . WLAN-SSID-Broadcast ein/aus , Auf Standard zusücksetzen
2.LAN-Port
3. USB-Port

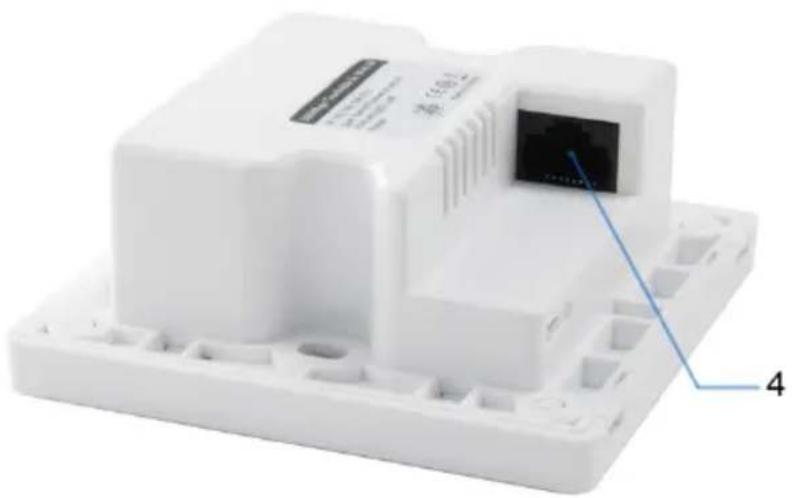

4. WAN/PoE-Port

Tastenlichtstatus

Durchzuführende Aufgabe	Dauer der Tastenbetätigung	SYS-LED-Verhalten
WLAN-SSID-Broadcast ein	0 - 1 Sekunden	Leuchtet grün
WLAN-SSID-Broadcast aus	0 - 1 Sekunde	Licht aus
Auf Standardizrücksetzen	10 - 12 Sekunden	Blinkt grün

Installation

LED / Taste / Schnittstelle	Beschreibung
WLAN-SSID-Broadcast ein/aus	Zum Ein- oder Ausschalten von WLAN-SSID-Broadcast
Auf Standard zurücksetzen	Drücken Sie bei eingeschaltetem Zugangspunkt 10 Sekunden lang die Reset-Taste, bis die Signalstärke-LED schneller blinkt als zuvor. Der Zugangspunkt startet sich neu und das Gerät wird auf die werkseitigen Standardeinstellungen rückgesetzt.
LAN-Port	Der LAN-Port dient dem Anschlieben von Netzwerkgeräten, wie bspw. eines Switch oder PC / NB
USB port	Für das Aufladen von USB-Geräten (5V1A)
WAN/PoE-Port	Der WAN/PoE-Port dient dazu, eine Verbindung zu Netzwerkgeräten, wie einem POE-Switch ODER PoE-Adapter, herzustellen, um das Gerät mit Strom zu versorgen (IEEE 802.3af), 48 V Gleichspannung. (PoE-Adapter ist separat zu erwerben.)

• Verbinden Sie ein Ende Ihres Ethernet-Kabels mit dem WAN-Anschluss des AP und das andere Ende mit dem Anschluss an einem PoE-Switch oder einem 802.3af-PoE-Adapter.

Gerät konfigurieren

Zum Einrichten und Verwalten des AP konnen Sie eine der folgenden Methoden verwenden:

• Verbinden Sie den Zugangspunkt und ihren Computer mit demselben POE Switch. Verwalten Sie den Zugangspunkt vom Computer aus. (Figure 1)

Softwareinstallation

Bitge ghen Sie zur Anmeldung am LevelOne-Zugangspunkt wie folgt vor:

1. Ihr Netzwerkeinstellungen zur Anmeldung an der Webschnittstelle prufen.

Bitte stellen Sie sicher, dass Ihr PC automatisch eine IP-Adresse beziehen kann, damit der Router in der Lage ist, während der Konfiguration mit ihrem PC zu kommunizieren.

Wahlen Sie „Systemsteuerung“ > „Netzwerkverbindungen".

• Rechtsklichen Sie auf „LAN-Verbindung“ und wahren Sie „Eigenschaften".

• Wahlen Sie das TCP/IP-Protokoll für ihre Netzwerkkarte.

• IP-Adresse des PCs ändern: Zur Konfiguration der IP-Adresse klichen Sie auf das Netzwerksymbol oder öffnen die Netzwerkeinstellungen in der Systemsteuerung. Klichen Sie auf „Properties" (Eigenschaften) wahren Sie „Internet Protocol (TCP/IP)" (Internetprotokoll (TCP/IP)), klichen Sie anschließend auf „Properties" (Eigenschaften). Geben Sie die IP-Adresse „192.168.188.2 ~ 192.168.188.250“ ein, schreiben Sie das Fenster anschließend wieder (Figure 2)

• Starten Sie einen Webbrowser (bspw. Microsoft Internet Explorer 8), geben Sie wie in der nachstehenden Abbildung gezeigt die standardmäßige LAN-IP-Adresse 192.168.188.253 des Zugangspunkts in die Adressleiste ein und drücken Sie Enter. (Figure 3)

• Geben Sie dann den Standardbenutzernamen admin und das Kennwort admin in die Felder Benutzername und Kennwort ein und klichen Sie zum Zugreifen auf die Webschnittstelle des Zugangspunkts auf „OK". (Figure 4)
