WAP6221 - Ponto de acesso LEVELONE - Manual de utilização gratuito

Tipo de produto	Ponto de acesso Wi-Fi
Marca	LevelOne
Modelo	WAP6221
Alimentação principal	PoE (IEEE 802.3af) 48 V CC
Porta USB	1 porta USB 5V/1A para carga de dispositivos
Interfaces de rede	1 porta LAN RJ45, 1 porta WAN/POE RJ45
Botão multifunção	Ativação/desativação SSID Wi-Fi e reinicialização
Endereço IP padrão	192.168.188.253
Nome de usuário padrão	admin
Senha padrão	admin
Método de configuração	Interface Web via navegador
Indicador LED	LED SYS: verde (SSID ativado), apagada (SSID desativado), azul piscando (reinicialização)
Reinicialização de fábrica	Pressione o botão por 10 a 12 segundos
Funções principais	Ponto de acesso sem fio, gerenciamento remoto, suporte PoE
Instalação	Conexão Ethernet na porta WAN/POE, configuração via navegador após ajuste IP do PC

Perguntas frequentes - WAP6221 LEVELONE

Como reiniciar o ponto de acesso WAP6221 para as configurações de fábrica?

Com energia, pressione o botão de reinicialização por 10 a 12 segundos até que o LED SYS pisque azul. O ponto de acesso reiniciará com as configurações padrão.

Quais são as credenciais padrão para acessar a interface de gerenciamento?

O endereço IP padrão é 192.168.188.253. O nome de usuário e a senha padrão são ambos admin.

Como configurar o endereço IP do meu computador para acessar o ponto de acesso?

Nas propriedades da conexão de rede, selecione Protocolo Internet TCP/IP. Defina um endereço IP fixo na faixa 192.168.188.2 a 192.168.188.250 com máscara 255.255.255.0.

O que fazer se o LED SYS não acender após a energização?

Verifique se o cabo Ethernet está corretamente conectado na porta WAN/POE e se o seu switch ou adaptador PoE fornece a alimentação 48 V CC (IEEE 802.3af).

Posso usar a porta USB para outra coisa além de carregar?

A porta USB é destinada apenas para carregar dispositivos (5V/1A). Não pode ser usada para transferência de dados ou gerenciamento do ponto de acesso.

Qual é a tensão de alimentação PoE necessária?

O ponto de acesso requer uma alimentação PoE conforme IEEE 802.3af fornecendo 48 V CC. Um adaptador PoE pode ser adquirido separadamente.

Como ativar ou desativar o SSID Wi-Fi?

Pressione brevemente (menos de um segundo) o botão multifunção. O LED SYS acende verde quando o SSID está ativado e apaga quando está desativado.

O ponto de acesso funciona sem switch PoE?

Sim, você pode usar um adaptador PoE 802.3af conectado a uma tomada elétrica para alimentar o ponto de acesso pela porta WAN/POE.

Como acessar a interface de gerenciamento do ponto de acesso?

Após configurar o endereço IP do seu PC na mesma faixa de rede, abra um navegador da Web e digite o endereço IP padrão 192.168.188.253. Faça login com as credenciais admin/admin.

O que fazer se eu esquecer a senha de administrador?

Realize uma reinicialização de hardware mantendo o botão pressionado por 10 a 12 segundos até que o LED pisque azul. As credenciais retornarão para admin/admin.

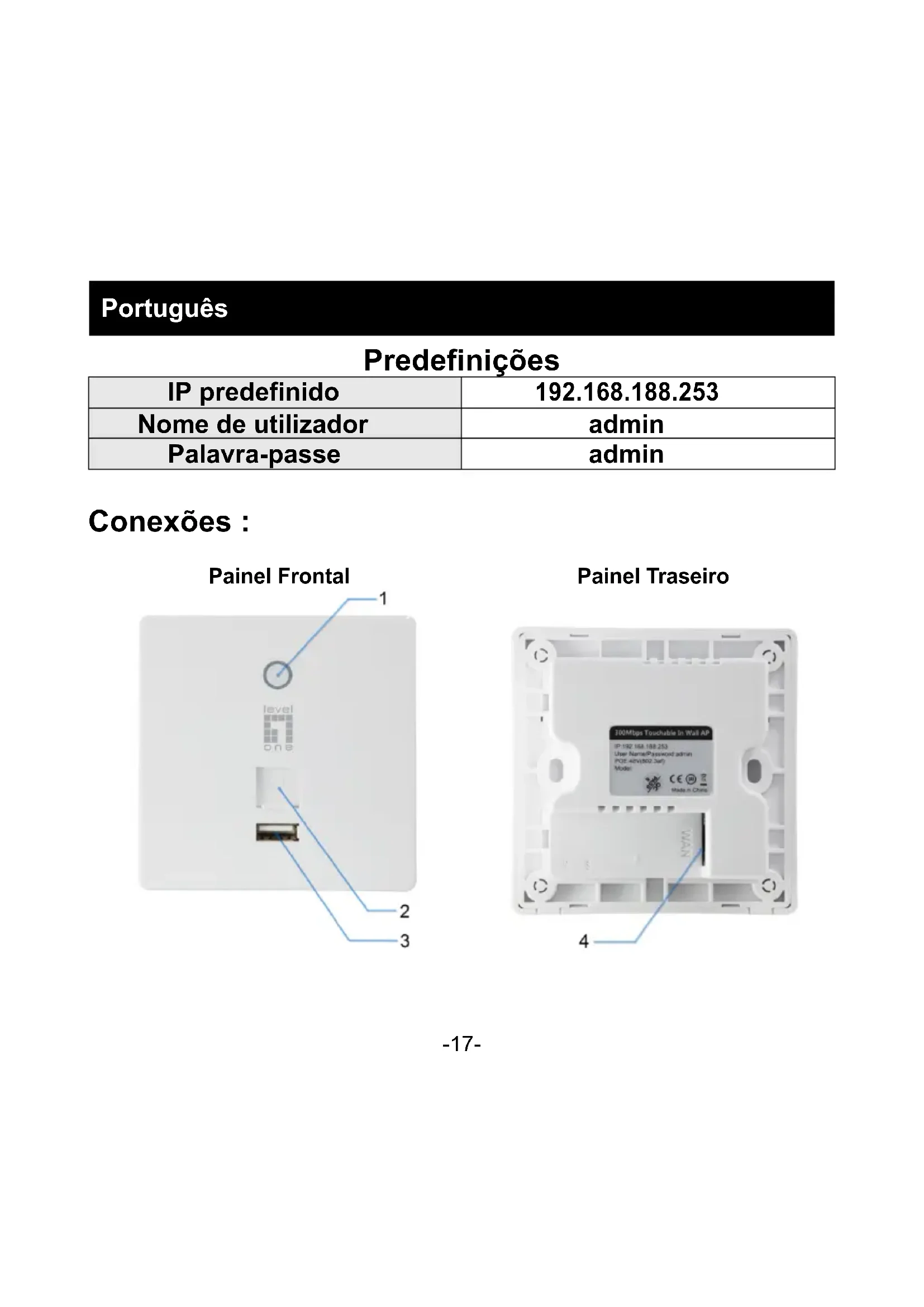

MANUAL DE UTILIZADOR WAP6221 LEVELONE

• Ligue uma extremidade do seu cabo Ethernet à porta WAN do PA e a outras extremidade a uma porta num comutador PoE Ou transformador PoE 802.3af.

1. Ativar/desativar a difusão do SSD de WIFI, Repor predefinições
2. Porta LAN
3. Porta USB
4. Porta WAN/POE

Estado da luz do botão

Tarefa a executar	Tempo de pressão do botão	Comportamento do LED do Sistema
Difusão do SSID de WIFI Ativada	0 a 1 segundos	Aceso em verde
Difusão do SSID de WIFI Desativada	0 a 1 segundos	Apagado
Repor predefinições	10 a 12 segundos	A piscarme verde

Instalacao

LED/Botão/Interface	Descrição
Ativar/Desativar a difusão do SSID de WIFI	Para ativar ou desativar a difusão do SSID de WIFI
Repor predefinições	Com o PA ligado, pressione o botão de reposicao durante 10 segundos, às que o LED de intensidade do sinal pisque mais<rápido. O PA irá reinecer e os values predefinidos do dispositalo serão repostos.
Porta LAN	A porta LAN é utilizesa para ligar a dispositivos de rede, tais como, um comutador ou PC/Portáltil
Porta USB	Carregar dispositivos USB (5V1A)
Porta WAN/POE	A porta WAN/POE é utilizesa para ligar a dispositivos de rede, tais como, um comutador POE ou transformador POE para alimentar o dispositalo (IEEE802.3af) 48 VDC. (O transformador POE é vendido separadamente.)

Instalacao de hardware

Ligar o dispositorio.

• Ligue uma extremidade do seu cabo Ethernet à porta WAN do PA e a outras extremidade a uma porta num comutador PoE o injector PoE 802.3af.

Configurar o dispositorio

Pode usable um dos següntes métodos para configurar e gerir o PA:

• Ligue o punto de acesso e o seu computador ao mesmo POE comutador. Faça a gestão do punto de acesso a partir do computador. (Figure 1)

Instalacao do software

Para起初 semente no utiliário do PA, execute os seguiços passos:

1. Verifique as suas definições de rede para,iniciar sessão na interface Web. Certifique-se de que o seu PC é capaz de obter o endereço IP automaticamente, para que o router consiga comunicar com o seu PC durante a configuração.

2. SeLECTION "Painel de Controlo" > "Ligações de Rede".

3. Clique com o botão direito do rato em "Ligação de Área Local" e escolha "Propriedades".

4. Selezione o protocolo TCP/IP para a sua placà de rede.

5. Mude o Endereço de IP do PC: para configurar o Endereço de IP, clique no icone de rede para Abrir a caixa deDSLogo de Ethernet para configurar o Endereço de IP. SeLECTION "Properties" (Propriedades), escolha "Internet Protocol (TCP/IP)" (Protocolo de Internet (TCP/IP)) e selecione "Properties" (Propriedades). Informe o Endereço de IP "192.168.188.2 ~ 192.168.188.250" e continue. (Figure 2)

6. Abra um Web browser (Microsoft Internet Explorer 8, por exemplo), introduza o endereço IP de LAN predefinido do PA 192.168.188.253 na barra de endereços edeois prima Enter, tal como ilustrado na figura abaixo. (Figure 3)

7. Em seguida, introduza o nome de utilizesador admin ePALavra-passe admin predefinidos nos Campos Nome de utilizesador e Palavra-passe, e clique em "OK" para aceder à interface Web do PA. (Figure 4)
