WAP8221 - Zugangspunkt LEVELONE - Kostenlose Bedienungsanleitung

Produkttyp	WLAN-Zugangspunkt
Marke	LevelOne
Modell	WAP8221
Netzwerkschnittstelle	1x LAN-Port 10/100 Mbps, 1x WAN/PoE-Port 10/100 Mbps
Stromversorgung	PoE IEEE 802.3af (48 V DC) über PoE-Adapter (separat erhältlich)
Standard-IP-Adresse	192.168.188.253
Standard-Benutzername	admin
Standard-Passwort	admin
Physischer Knopf	Multifunktionstaste (SSID ein/aus, Reset)
LED-Anzeige	LED SYS (grün dauerhaft: SSID aktiv, aus: SSID deaktiviert, blau blinkend: Reset)
Hauptfunktion	WLAN-Netzwerkerweiterung, drahtloser Zugangspunkt
Konfiguration	Weboberfläche (Browser) über die Standard-IP-Adresse
Reset	10 bis 12 Sekunden lang die Reset-Taste drücken
Sicherheit	Kabelloses Sicherheitsprotokoll über die Weboberfläche konfigurierbar
Wartung	Mit einem weichen, trockenen Tuch reinigen; keine Chemikalien verwenden
Reparierbarkeit	Ersatzteile nicht verfügbar; wenden Sie sich an den LevelOne-Support
Betriebstemperatur	0 °C bis 40 °C (Schätzung)

Häufig gestellte Fragen - WAP8221 LEVELONE

Was sind die Standard-Anmeldeinformationen für den Zugriff auf die Weboberfläche des WAP8221?

Die Standard-IP-Adresse ist 192.168.188.253, der Benutzername ist admin und das Passwort ist admin.

Wie setze ich den Zugangspunkt auf die Werkseinstellungen zurück?

Drücken Sie bei eingeschaltetem Gerät die Reset-Taste für 10 bis 12 Sekunden, bis die LED schneller blinkt. Das Gerät startet mit den Standardeinstellungen neu.

Wie aktiviere oder deaktiviere ich die SSID-Übertragung?

Drücken Sie kurz die Taste (0 bis 1 Sekunde), um den Status umzuschalten. Die SYS-LED leuchtet grün, wenn die SSID aktiviert ist, und erlischt, wenn sie deaktiviert ist.

Kann der WAP8221 über PoE mit Strom versorgt werden?

Ja, der WAN/PoE-Port unterstützt die Stromversorgung über PoE IEEE 802.3af (48 V DC). Der PoE-Adapter ist separat erhältlich.

Welche IP-Adresse muss ich an meinem PC konfigurieren, um auf den Zugangspunkt zuzugreifen?

Konfigurieren Sie Ihren PC mit einer festen IP-Adresse im Bereich 192.168.188.2 bis 192.168.188.250 mit der Subnetzmaske 255.255.255.0.

Wie verbinde ich den WAP8221 mit meinem Netzwerk?

Schließen Sie ein Ethernet-Kabel vom WAN-Port des Zugangspunkts an einen PoE-Switch oder PoE-Adapter an. Stellen Sie sicher, dass das Netzwerk so konfiguriert ist, dass es eine IP-Adresse zuweist.

Wie ist die Funktion des LAN-Ports am WAP8221?

Der LAN-Port ermöglicht den Anschluss eines kabelgebundenen Geräts (PC, Switch) an den Zugangspunkt für die lokale Verwaltung oder einen Netzwerkausgang.

Unterstützt der Zugangspunkt drahtlose Sicherheit?

Ja, über die Weboberfläche können Sie Sicherheitsprotokolle wie WPA2 oder WPA3 (je nach Firmware-Version) konfigurieren.

Wie reinige ich den WAP8221?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine Lösungsmittel, Scheuermittel oder Flüssigkeiten.

Wo finde ich die vollständige Anleitung für den WAP8221?

Die Anleitung steht als kostenloser PDF-Download auf der Website notice-facile.com oder auf der offiziellen Website von LevelOne zur Verfügung.

BEDIENUNGSANLEITUNG WAP8221 LEVELONE

Standard-IP-Adresse	192.168.188.253
Benutzername	admin
Kennwort	admin

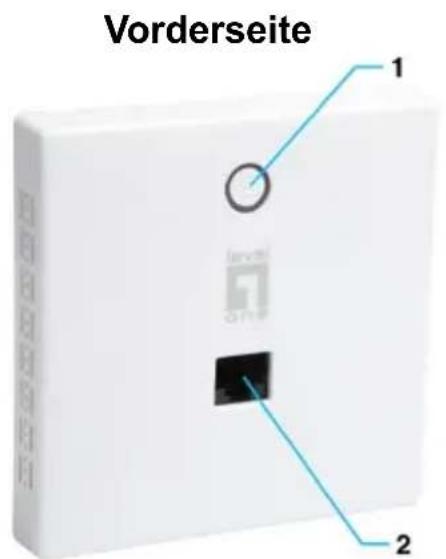

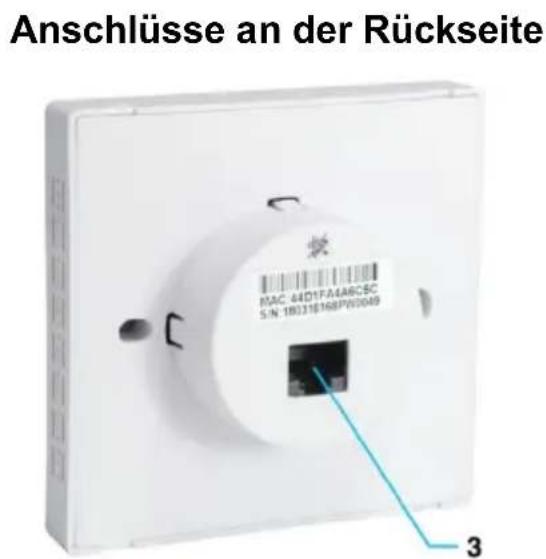

Anschlüsse :

1 . WLAN-SSID-Broadcast ein/aus , Auf Standard zusücksetzen
2.LAN-Port
3. WAN/PoE-Port

Tastenlichtstatus

Durchzuführende Aufgabe	Dauer der Tastenbetätigung	SYS-LED-Verhalten
WLAN-SSID-Broadcast ein	0 – 1 Sekunden	Leuchtet grün
WLAN-SSID-Broadcast aus	0 – 1 Sekunde	Licht aus
Auf Standardizrücksetzen	10 – 12 Sekunden	Blinkt grün

Installation

LED / Taste / Schnittstelle	Beschreibung
WLAN-SSID-Broadcast ein/aus	Zum Ein- oder Ausschalten von WLAN-SSID-Broadcast
Auf Standard zurücksetzen	Drücken Sie bei eingeschaltetem Zugangspunkt 10 Sekunden lang die Reset-Taste, bis die Signalstärke-LED schneller blinkt als zuvor. Der Zugangspunkt startet sich neu und das Gerät wird auf die werkseitigen Standardeinstellungen Rückgesetzt.
LAN-Port	Der LAN-Port dient dem Anschlieben von Netzwerkgeräten, wie bspw. eines Switch oder PC / NB
WAN/PoE-Port	Der WAN/PoE-Port dient dazu, eine Verbindung zu Netzwerkgeräten, wie einem POE-Switch ODER PoE-Adapter, herzustellen, um das Gerät mit Strom zu versorgen (IEEE 802.3af), 48 V Gleichspannung. (PoE-Adapter ist separat zu erwerben.)

• Verbinden Sie ein Ende Ihres Ethernet-Kabels mit dem WAN-Anschluss des AP und das andere Ende mit dem Anschluss an einem PoE-Switch oder einem 802.3af-PoE-Adapter.

Gerät konfigurieren

Zum Einrichten und Verwalten des AP konnen Sie eine der folgenden Methoden verwenden:

• Verbinden Sie den Zugangspunkt und ihren Computer mit demselben POE Switch.

Verwalten Sie den Zugangspunkt vom Computer aus. (Figure 1)

Softwareinstallation

Bitte gehen SiezurAnmeldungamLevelOne-Zugangspunktwie folgtvor:
1. Ihre Netzwerkeinstellungen zur Anmeldung an der Webschnittstelle prufen.
Bitte stellen Sie sicher, dass Ihr PC automatisch eine IP-Adresse beziehen kann, damit der Router in der Lage ist, während der Konfiguration mit ihrem PC zu kommunizieren.
Wahlen Sie „Systemsteuerung“ > „Netzwerkverbindungen".
- Rechtsklichen Sie auf „LAN-Verbindung“ und wahren Sie „Eigenschaften".
- Wahlen Sie das TCP/IP-Protokoll für ihre Netzwerkkarte.

• IP-Adresse des PCsändern: Zur Konfiguration der IP-Adresse klichen Sie auf das Netzwerksymbol oder öffnen die Netzwerkeinstellungen in der Systemsteuerung. Klichen Sie auf „Properties" (Eigenschaften) wahren Sie „Internet Protocol (TCP/IP)" (Internetprotokoll (TCP/IP)), klichen Sie anschließend auf „Properties" (Eigenschaften). Geben Sie die IP-Adresse, 192.168.188.2 ~ 192.168.188.250 " ein, schreiben Sie das Fenster anschließend wieder (Figure 2)

• Starten Sie einen Webbrowser (bspw. Microsoft Internet Explorer 8), geben Sie wie in der nachstehenden Abbildung gezeigt die standardmäßige LAN-IP-Adresse 192.168.188.253 des Zugangspunkts in die Adressleiste ein und drücken Sie Enter. (Figure 3)

• Geben Sie dann den Standardbenutzernamen admin und das Kennwort admin in die Felder Benutzername und Kennwort ein und klichen Sie zum Zugreifen auf die Webschnittstelle des Zugangspunkts auf „OK". (Figure 4)
