Tipo di prodotto	Punto di accesso Wi-Fi
Marca	LevelOne
Modello	WAP8221
Interfaccia di rete	1 porta LAN 10/100 Mbps, 1 porta WAN/PoE 10/100 Mbps
Alimentazione	PoE IEEE 802.3af (48 V CC) tramite adattatore PoE (venduto separatamente)
Indirizzo IP predefinito	192.168.188.253
Nome utente predefinito	admin
Password predefinita	admin
Pulsante fisico	Pulsante multifunzione (attivazione/disattivazione SSID, ripristino)
Indicatore luminoso LED	LED SYS (verde fisso: SSID attivato, spento: SSID disattivato, blu lampeggiante: ripristino)
Funzione principale	Estensione della rete Wi-Fi, punto di accesso wireless
Configurazione	Interfaccia Web (browser) tramite indirizzo IP predefinito
Ripristino	Pressione di 10-12 secondi sul pulsante di ripristino
Sicurezza	Protocollo di sicurezza wireless configurabile tramite interfaccia Web
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare prodotti chimici
Riparabilità	Pezzi di ricambio non disponibili; contattare il supporto LevelOne
Temperatura di funzionamento	0 °C a 40 °C (stima)

Domande frequenti - WAP8221 LEVELONE

Quali sono le credenziali predefinite per accedere all'interfaccia Web del WAP8221?

L'indirizzo IP predefinito è 192.168.188.253, il nome utente è admin e la password è admin.

Come ripristinare il punto di accesso alle impostazioni di fabbrica?

Sotto tensione, premere il pulsante di ripristino per 10-12 secondi finché il LED non lampeggia più velocemente. Il dispositivo si riavvierà con le impostazioni predefinite.

Come attivare o disattivare la diffusione del SSID Wi-Fi?

Premere brevemente il pulsante (0-1 secondo) per cambiare lo stato. Il LED SYS è acceso verde quando il SSID è attivato, spento quando è disattivato.

Il WAP8221 può essere alimentato tramite PoE?

Sì, la porta WAN/PoE supporta l'alimentazione PoE IEEE 802.3af (48 V CC). L'adattatore PoE è venduto separatamente.

Quale indirizzo IP devo configurare sul mio PC per accedere al punto di accesso?

Configurare il PC con un indirizzo IP fisso nell'intervallo 192.168.188.2 a 192.168.188.250 con maschera 255.255.255.0.

Come collegare il WAP8221 alla mia rete?

Collegare un cavo Ethernet dalla porta WAN del punto di accesso a uno switch PoE o a un adattatore PoE. Assicurarsi che la rete sia configurata per assegnare un indirizzo IP.

Qual è la funzione della porta LAN sul WAP8221?

La porta LAN consente di collegare un dispositivo cablato (PC, switch) al punto di accesso per la gestione locale o un'uscita di rete.

Il punto di accesso supporta la sicurezza wireless?

Sì, tramite l'interfaccia Web è possibile configurare protocolli di sicurezza come WPA2 o WPA3 (a seconda della versione del firmware).

Come pulire il WAP8221?

Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare solventi, abrasivi o prodotti liquidi.

Dove posso trovare il manuale completo del WAP8221?

Il manuale è disponibile per il download gratuito in formato PDF sul sito notice-facile.com o sul sito ufficiale di LevelOne.

MANUALE UTENTE WAP8221 LEVELONE

Impostazioni predefinite

IP predefinito	192.168.188.253
Nome utente	admin
Password	admin

Collegamenti :

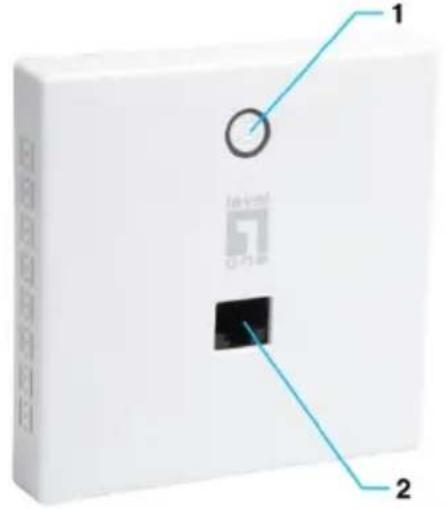

Pannello frontale

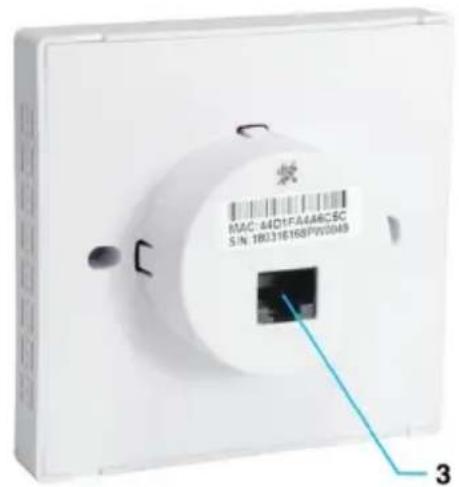

Pannello posteriore

1. Broadcast SSID WIFI ON/OFF, Ripristino dei predefiniti
2. Porta LAN
3. Porta WAN/POE

Stato di illuminazione tasto

Operazione da eseguire	Durata pressione tasto	Comportamento LED SYS
Broadcast SSID WIFI ON	0 ~ 1 secondi	ON verde
Broadcast SSID WIFI OFF	0 ~ 1 secondi	Illuminazione spenta
Ripristino dei predefiniti	10 ~ 12 secondi	Lampeggiante in verde

Installazione

LED / Tasto / Interfaccia	Descrizione
Broadcast SSID WIFI ON/OFF	Per attivare o disattivare Broadcast SSID WIFI
Ripristino dei predefiniti	Con l'AP accesso, premere il tasto Ripristino per 10 secondi finché il LED di intensità del segnale lampeggia più velocemente che mai. L'AP si riavvia e vengono ripristinate le impostazioni predefinite del dispositivo.
Porta LAN	La porta LAN viene utilizzata per connettersi a dispositivi di rete, ad esempio uno switch o PC / NB
Porta WAN/POE	La porta WAN/POEiene utilizzata per connettersi a dispositivi di rete, come uno switch POE O un adattatore POE per alimentare il dispositorio (IEEE802.3af) a 48 V CC. (I'adattatore POE delve essere ordinato separamente)

Installazione dell'hardware

Accendere il disposativo.

• Inserire un'estremità del cavo Ethernet nella porta WAN di AP, e l'altra estremità in una porta dello switch PoE o dell'adattatore PoE 802.3af.

Configurazione del disposativo

Per configurare e gestire AP, utilizzare uno dei seguenti metodi:

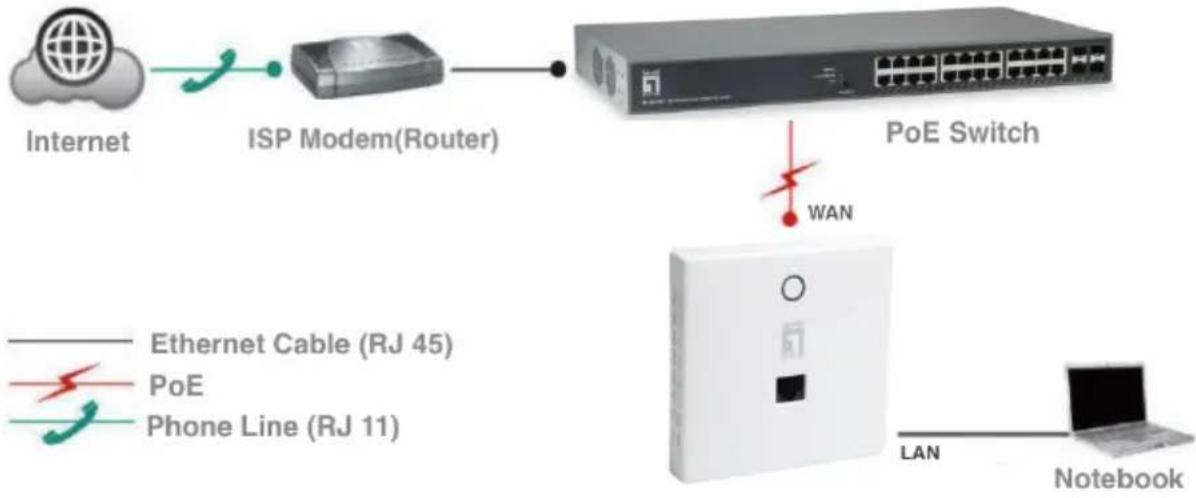

• Connette l'access point e il computer allo stesso switch POE. Gestire l'access point dal computer. (Figure 1)

Installazione del software

Per accedere ad LevelOne AP, eseguire le seguenti procedure:

1. Verifica delle impostazioni di rete per l'accesso all'interfaccia utente web Assicurarsi che il PC possa ottener automaticamente l'indirizzo IP, in modo che il router sia in grado di comuncare con il PC durante la configurazione.

2. Selezionare "Pannello di controllo" > "Connessioni di rete".

3. Fare cigc con il tasto destro su "Connessione alla rete locale (LAN)" e selezionare "Proprietà".

4. Selezionare il protocollo TCP/IP per la schedà di rete.

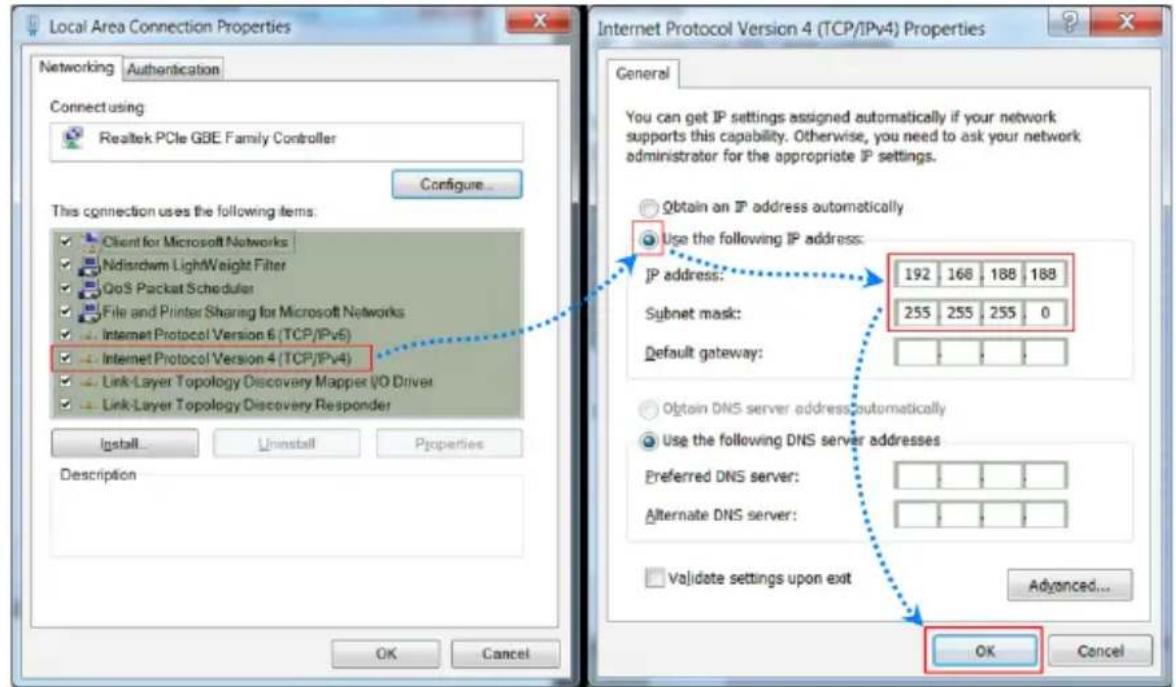

5. Modificare l'indirizzo IP del PC: Per configurare l'indirizzo IP, fareciesull'icona della rete per aprir la finestra di dialogo Ethernet e configurare l'indirizzo IP. Selezionare "Properties" (Proprietà), scegliere "Internet Protocol (TCP/IP)" (TCP/IP) e selezionare "Properties" (Proprietà). Inserire l'indirizzo IP "192.168.188.2 ~ 192.168.188.250" e continuare. (Figure 2)

6. Avviare il browser (ad esempio, Microsoft Internet Explorer 8), immettere l'indirizzo IP LAN predefinito dell'AP 192.168.188.253 nella barra degli indirizzi, quindi premere Invio, come molto在一 nella seguente figura. (Figure 3)

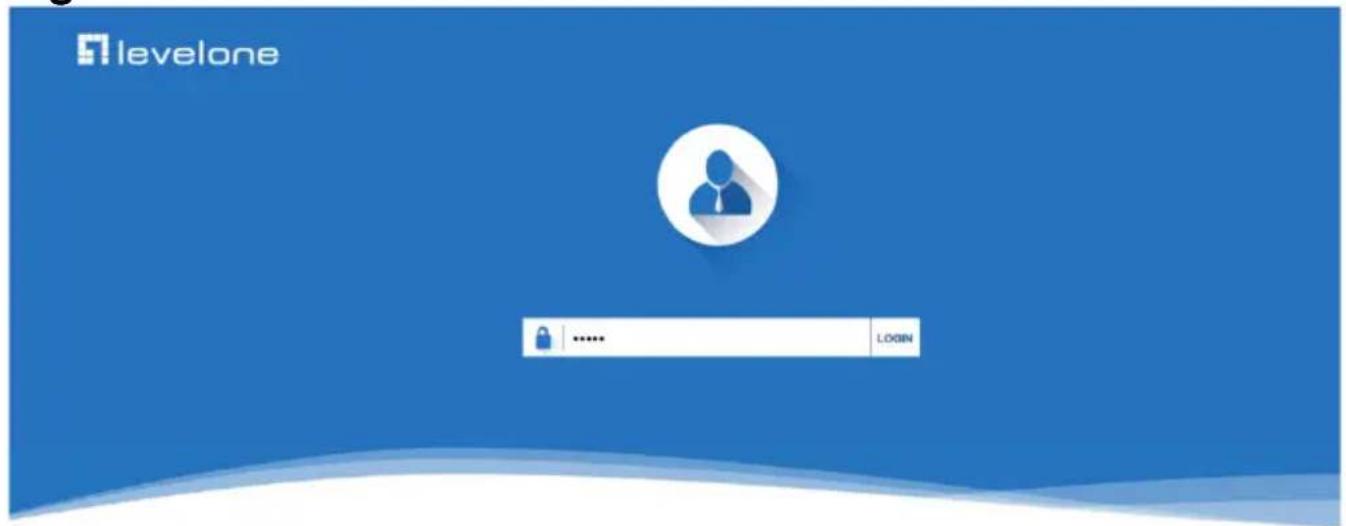

7. Immetterè il nome utente predefinito e la password dell'amministratore nei campi Nome utente e Password, quandofareclc su "OK"per accedere all'interfaccia utente web dell'AP.(Figure 4)

Figure 1

Figure 2

Figure 3

192.168.188.253/

New tab

Figure 4

version LevelOne-WAP-8221-V1-Build20180515110601

Figure 5

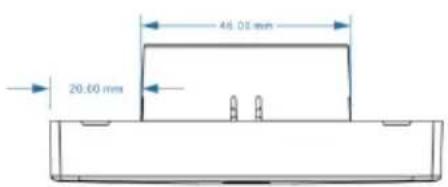

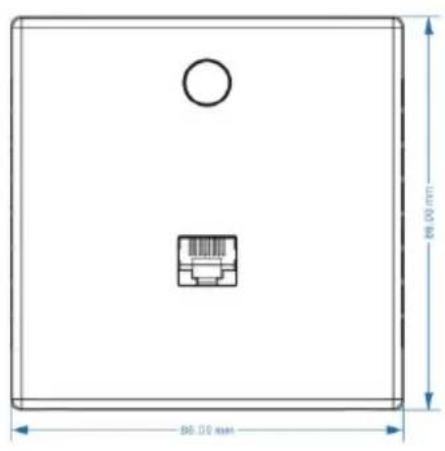

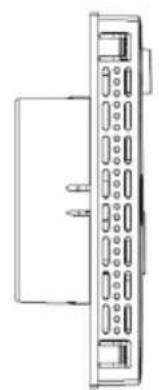

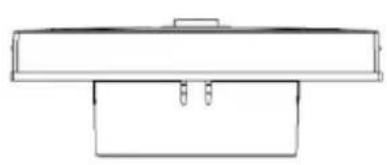

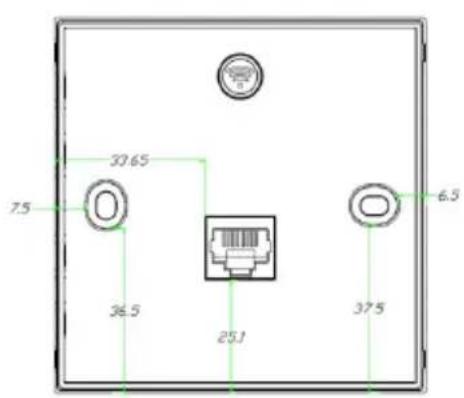

Product Dimensioning Diagram :

Unit: mm

Figure 6

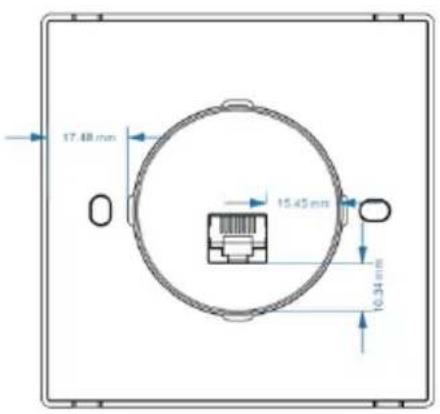

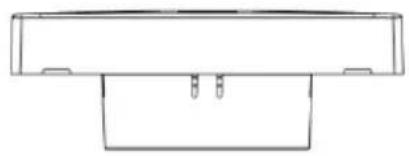

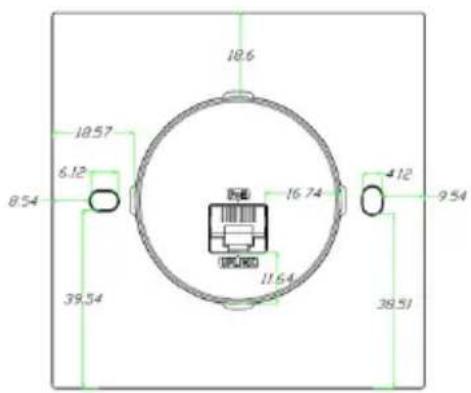

Unplug product shell Dimensioning Diagram :

Unit: mm
