ASTRO 2 P - Chauffage DOVRE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ASTRO 2 P DOVRE au format PDF.
| Caractéristiques techniques | Poêle à bois DOVRE ASTRO 2 P, puissance nominale de 6 kW, rendement de 80%, capacité de chauffage jusqu'à 120 m². |
|---|---|
| Dimensions | Largeur : 509 mm, Hauteur : 1030 mm, Profondeur : 430 mm. |
| Poids | Poids net de 150 kg. |
| Type de combustible | Bois, bûches de 30 cm maximum. |
| Utilisation | Chauffage d'appoint ou principal, idéal pour les maisons individuelles. |
| Maintenance | Nettoyage régulier du foyer et du conduit de cheminée, vérification des joints d'étanchéité. |
| Sécurité | Conforme aux normes de sécurité en vigueur, équipé d'un système de ventilation pour éviter la surchauffe. |
| Informations générales | Garantie de 5 ans, disponible en plusieurs finitions, installation par un professionnel recommandée. |
FOIRE AUX QUESTIONS - ASTRO 2 P DOVRE
Questions des utilisateurs sur ASTRO 2 P DOVRE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice ASTRO 2 P - DOVRE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ASTRO 2 P de la marque DOVRE.
MODE D'EMPLOI ASTRO 2 P DOVRE
- Sécurité 12
- Installation 13
3.1. Au préalable 13
3.1.1. La cheminée 13 3.1.2. Ventilation du local 14 3.1.3. Sol, parois 14
3.2. Travaux préparatoires 15
3.2.1. Montage des couvercles des pieds 15 3.2.2. Sortie fumées 15 3.2.3. Montage des panneaux latéraux 16
3.3. Finition 16 3.4. Emballage 16
4. Mode d'emploi 17
4.1. Combustible 17 Allumage 17
4.3. La combustion au bois 18
- Le décendrage 18 4.5. Extinction 19 4.5. Conditions atmosphériques 19
- Entretien 19 Annexe 1 : données techniques 37 Annexe 2 : dimensions 38
| Table of contents | pag |
| Foreword | 20 |
| 1. Introduction | 20 |
| 2. Safety | 20 |
| 3. Installation guideline | 21 |
| 3.1. Preliminary measures | 21 |
| 3.1.1. The chimney | 21 |
| 3.1.2. Ventilation | 22 |
| 3.1.3. Floor, walls | 22 |
| 3.2. Preparing the stove | 23 |
| 3.2.1. Assembling the inner part of the legs | 23 |
| 3.2.2. The smoke outlet | 23 |
| 3.2.3. How to install the side panels | 24 |
| 3.3. Finishing | 24 |
| 3.4. Packaging materials | 24 |
| 4. Instructions for use | 25 |
| 4.1. Fuel | 25 |
| 4.2. Lighting a fire | 25 |
| 4.3. Burning wood | 26 |
| 4.4. Ash removal | 26 |
| 4.5. Extinguishing the fire | 27 |
| 4.5. Weather conditions | 27 |
| 5. Maintenance | 27 |
| Annex 1: Technical data sheet | 37 |
| Annex 2: Dimensions | 38 |

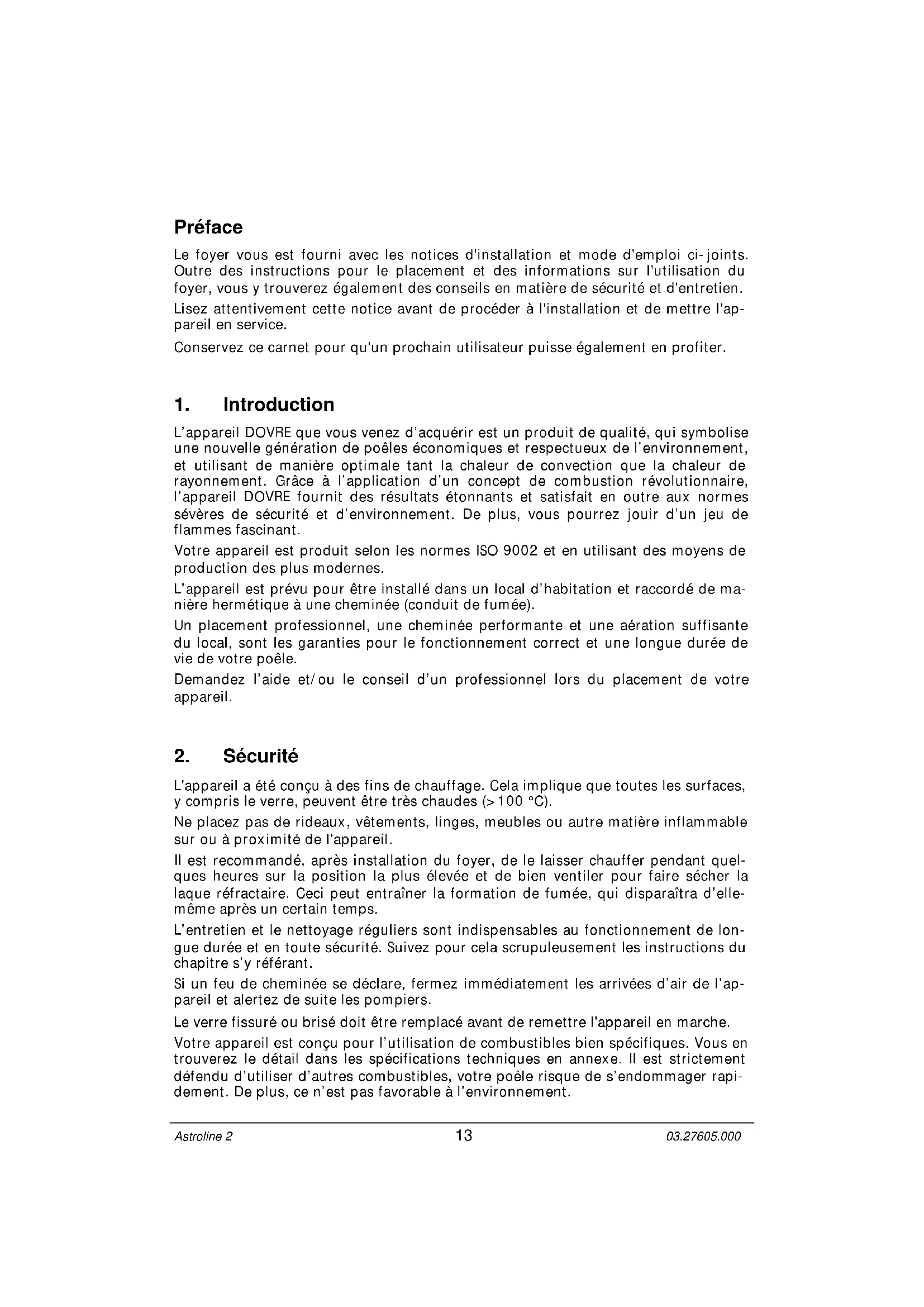

Le foyer vous est fourni avec les notices d'installation et mode d'emploi ci-joints. Outre des instructions pour le placement et des informations sur l'utilisation du foyer, vous y trouvez également des conseils en matière de sécurité et d'entretien.
Lisez attentivement cette notice avant de procéder à l'installation et de mettre l'appareil en service.
Conservez ce carnet pour qu'un prochain utilisateur puisse également en profiter.
1. Introduction
L'appareil DOVRE que vous venez d'acquérir est un produit de qualité, qui symbolise une nouvelle génération de poêles économiques et respectueux de l'environnement, et utilisant de manière optimale tant la chaleur de convection que la chaleur de rayonnement. Grâce à l'application d'un concept de combustion révolutionnaire, l'appareil DOVRE fournit des résultats surprenants et satisfait en outre aux normes sévères de sécurité et d'environnement. De plus, vous pourrez jouir d'un jeu de flammes fascinant.
Votre appareil est produit selon les normes ISO 9002 et en utilisant des moyens de production des plus modernes.
L'appareil est prévu pour être installé dans un local d'habitation et raccordé de manière hermétique à une cheminée (conduit de fumée).
Un placement professionnel, une cheminée performante et une aération suffisante du local sont les garanties pour le fonctionnement correct et une longue durée de vie de votre poêle.
Demandez l'aide et/ou le conseil d'un professionnel lors du placement de votre appareil.
2. Sécurité
L'appareil a été conçu à des fins de chauffage. Cela implique que toutes les surfaces, y compris le verre, peuvent être très chaudes (>100^).
Ne placez pas de rideaux, vêtements, linges, meubles ou autre matière inflammable sur ou à proximité de l'appareil.
Il est recommandé, après installation du foyer, de le laisser chauffer pendant quelques heures sur la position la plus élevée et de bien ventiler pour faire sécher la lacque refractaire. Ceci peut entraîner la formation de fumée, qui disparaîtra d'elle-même après un certain temps.
L'entretien et le nettoyage réguliers sont indispensables au fonctionnement de longue durée et en toute sécurité. Suivez pour cette scrupuleusement les instructions du chapitre s'y référent.
Si un feu de cheminée se déclare, fermez immédiatement les arrivées d'air de l'appareil et alertez de suite les pompiers.
Le verre fissuré ou brisé doit être remplacé avant de remettre l'appareil en marche.
Votre appareil est conçu pour l'utilisation de combustibles bien spécifiques. Vous en trouverez le détail dans les specifications techniques en annexe. Il est strictement défendu d'utiliser d'autres combustibles, votre poêle risque de s'endommager rapidement. De plus, ce n'est pas favorable à l'environnement.
3.1. Au préalable
Le poêle doit être raccordé à une cheminée correcte, suffisamment éloigné et/ou protégé de matériaux combustibles (sol, parois), et ce dans un local suffisamment aéré ou ventilé.
Informez-vous au sujet des normes nationales et régionales d'application pour votre installation. Votre revendeur pourra vous conseiller.
Consultez eventuellement aussi les pompiers et/ ou votre compagnie d'assurance au sujet de règles ou exigences spécifiques.
Finalement, prenez note des spécifications techniques en annexe du présent manuel avant d'entamer l'installation.
3.1.1. La cheminée
La cheminée (conduit de fumée) a une double fonction :
- L'aspiration de l'air du local, nécessaire à la combustion du combustible dans le foyer.
- L'évacuation vers l'extérieur des produits de combustion ou des fumées qui se forment dans le poêle ou le foyer. Cette évacuation se fait grâce au tirage naturel ou à la dépression, créée par la force ascendante des gaz chauds dans la cheminée. Ce tirage règle aussi la combustion.
Il est défendu de raccorder plusieurs appareils de chauffage (p. ex. la chaudière du chauffage central) au même conduit de cheminée, sauf dans des cas bien précis où tant l'appareil que des prescriptions nationales ou régionales le prévoient.
À chaque poêle ou feu ouvert correspond un type bien précis de cheminée ou conduit de fumée d'un diamètre déterminé. Assurez-vous que votre cheminée convient à l'appareil de votre choix et, au besoin, faites effectuer les adaptations requises. Demandez toujours l'avis d'un spécialiste.
Les éléments suivants peuvent servir de guide lors de l'évaluation de votre cheminée :
- Le conduit doit être construit en matériel réfractaire ou résistant à de hautes températures. Des éléments en céramique ou en acier inoxydable sont préconisés.
- La cheminée doit être étanche et bien propre, et garantir un tirage suffisant. Un tirage de 15 à 20 Pa à l'allure nominale est un minimum.
- Le conduit d'évacuation doit être aussi vertical que possible, en partant de la sortie de l'appareil. Les changements de direction et les sections horizontales sont déconseillés : ils perturbent l'évacuation des fumées et peuvent causer une accumulation de suie (risque de bouchage !!).
- La section intérieure du conduit ne peut pas être trop grande afin d'éviter que les fumées ne refroidissent trop. Référez-vous aux spécifications techniques en annexe pour la section optimale. Une cheminée thermiquement bien isolée permet éventuellement une section plus importante.
- La section doit être constante. Tous obstacles, tels que les élargissements, changements brusques de direction, et les réductions, y compris au niveau du débouché sur le toit, perturbent l'évacuation des fumées et sont dè
- Pour éviter les problèmes de condensation, les fumées ne doivent pas se refroidir trop fortement dans la cheminée. Surtout quand le conduit passe par des piè

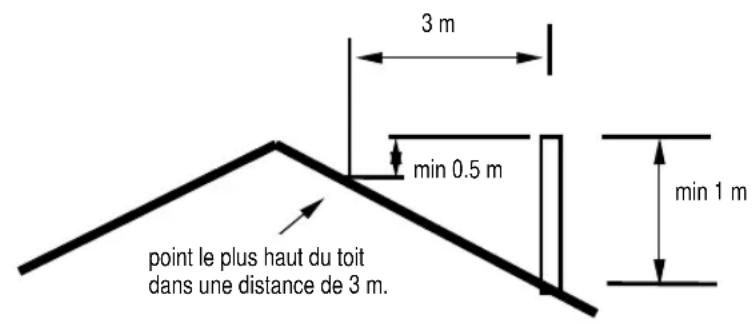

- Le conduit de fumée doit être suffisamment haut (minimum 4 m), et déboucher dans une zone non perturbée par des bâtiments, arbres ou autres obstacles voisins. Une règle de base est la suivante : 60 cm au-dessus du faîte du toit, ou plus si perturbation possible. Si le faîte est éloigné de plus de 3 m, voir croquis ci-dessous.
3.1.2. Ventilation du local
Toute combustion consomme de l'oxygène. Il est donc très important que le local dans lequel se trouve le poêle ou foyer, soit suffisamment aéré ou ventilé.
Un manque d'aération peut perturber la combustion ainsi que l'évacuation des fumées par la cheminée. Des émanations de fumées et gaz nocifs dans la chambre peuvent en être la conséquence.
Au besoin, placez une grille d’aération qui garantira l’apport d’air frais extérieur suffisant. Surtout dans des locaux bien isolés, ou pourvus d’une ventilation mécanique, un tel apport d’air frais sera indispensable.
Tenez compte aussi d'autres consommateurs d'air présents dans le local ou l'habitation, tels qu'un autre appareil de chauffage, une hotte de cuisine, un sèche-linge, un ventilateur de salle de bain,... N'utilisez jamais ces appareils en même temps que votre foyer, ou prévoyez un apport d'air supplémentaire en fonction des appareils en question.
Si votre foyer est doté du set de raccordement pour l'admission de l'air de combustion extérieur, vous ne devrez pas prévoir d'aération d'air supplémentaire.
Veillez toutefois à avoir une aération suffisante de la pièce d'où proviendra l'air.
3.1.3. Sol, parois
La distance entre le foyer ou poêle et les matériaux combustibles tels que des parois latérales et arrêtées en bois, meubles etc., doit être suffisamment grande. La distance minimale est 40 cm pour les côtés et 30 cm pour l'arête.
Le sol doit être suffisamment solide pour supporter le poids de l'appareil.
Un sol en matériaux combustibles doit être suffisamment protégé du rayonnement thermique par une plaque de protection résistante à la température.
Un tapis doit rester distant d'au moins 80 cm du feu.
3.2. Travaux préparatoires
Contrôlez l'appareil immédiatement après réception. Prévenez le revendeur en cas de dégâts. Entre temps, ne le mettez pas en fonctionnement.
Afin d'éviter tout endommagement de l'appareil lors du placement, et afin de faciliter la manipulation, on peut d'abord retirer toute pièce non fixe de l'appareil (plaque de dessus, briques refractaires, grille, cendrier, etc.). Veillez bien à la position de ces pièces, afin de pouvoir les replacer correctement après l'installation de l'appareil.
L'appareil est livré avec les accessoires suivants :
- Un collier de raccordement
- Un couvercle de fermeture de sortie de fumée
- Une petite pelle pour récolter les cendres = une 'main froide' pour extraire le dendrier

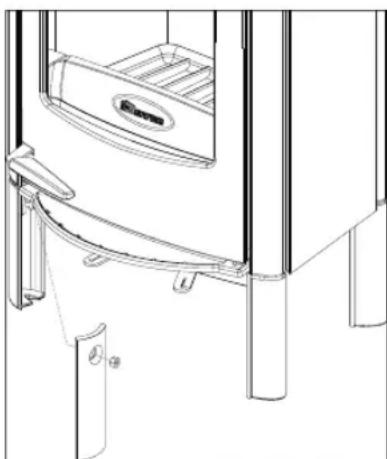

3.2.1. Montage des couvercles des pieds
Montez les couvercles des pieds avec les boulons : voir figure.

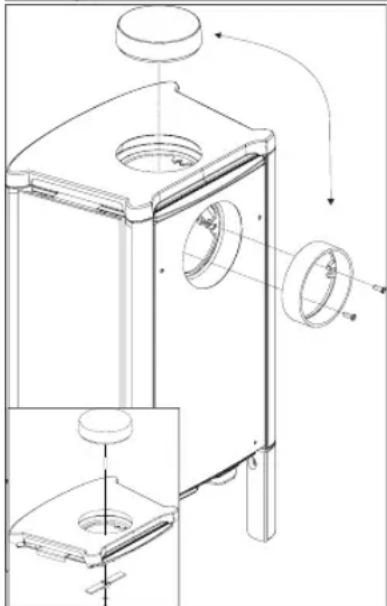

3.2.1. Sortie fumées
L'appareil est prévu pour raccordement à la cheminée soit vers l'arrière, soit vers le haut.
À la livraison, les sorties de fumée vers le haut et vers l'arrière sont ouvertes. Selon le raccordement choisi, une des sorties peut être obturée à l'aide du couvercle joint (2) ; l'autre sera munie d'un collier de raccordement (1) (voir figure). Utilisez les fixations fournies et assurez une bonne étanchéité entre le collier de raccordement et le couvercle et le poêle en vous servant du kit ou mastique joint.
Pour faciliter le raccordement, vous pouvez simplement enlever la plaque de dessus (3) de l'appareil et la replacer après.
Le couvercle d'obturation (2) est conçu tel qu'il semble faire partie intégrante de la plaque de dessus en cas de raccordement fumées arrière et qu'en obturant la sortie arrière en cas de raccordement vertical, il ne dérange pas l'aspect.

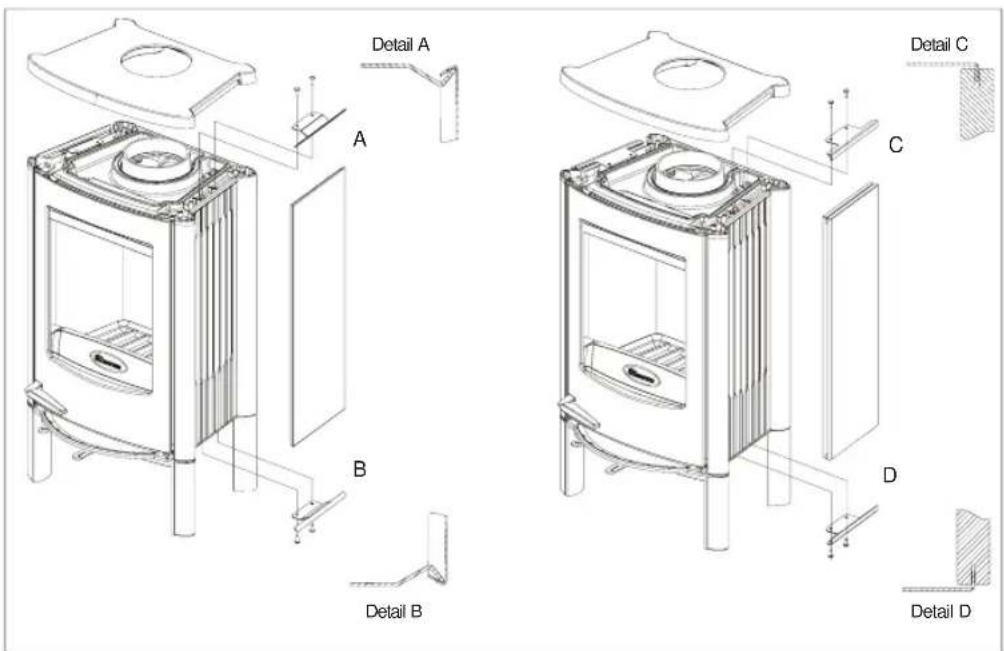

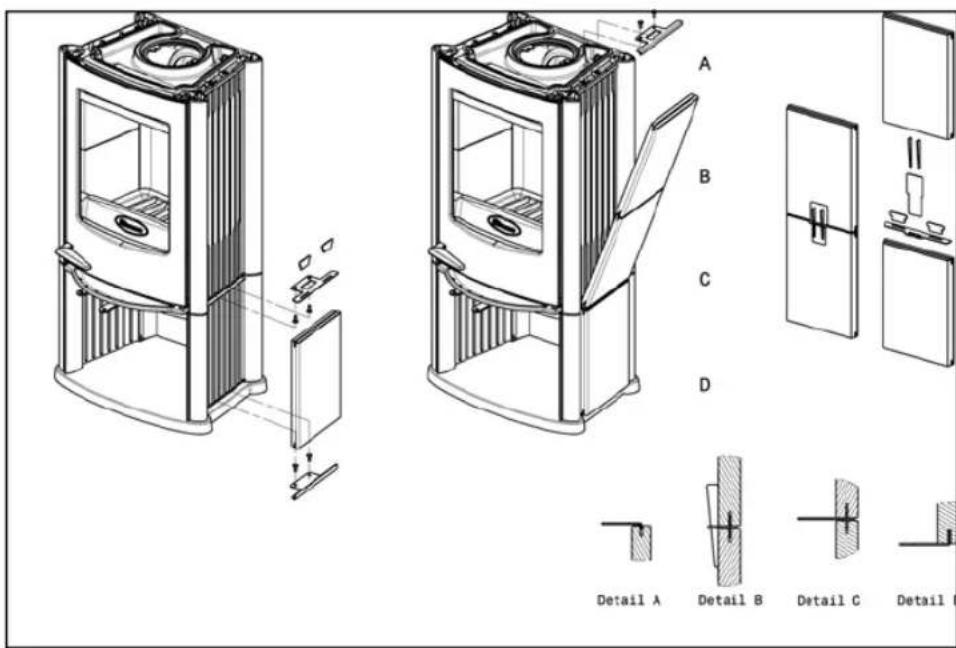

Votre appareil peut être pourvu de différents types de panneaux latéraux : tôle acier laqué, pierre stéatite. Ces panneaux sont emballés en colis séparé.
Pour le placement de ces panneaux, voir croquis ci-dessous.

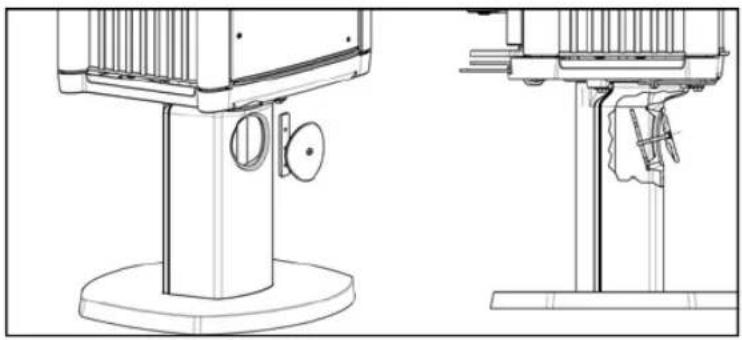

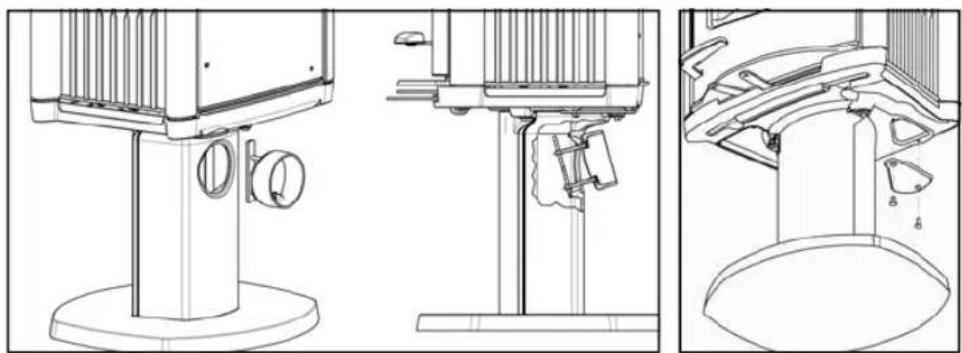

3.2.6. Montage pour la connexion pour l'air extérieur ASTRO2 p
L'arrivée d'air située dans la plaque de sol devra alors être obturée à l'aide des plaques en fonte fournies.
3.3. Finition
Placez l'appareil au bon endroit, effectuez le raccordement étanche à la cheminée, et replacez toutes les pièces retirées dans l'appareil. Votre appareil est maintenant prêt à l'utilisation.
Attention : ne faites JAMAIS fonctionner votre appareil sans plaques intermédiaires ni briques réfractaires.
3.4. Emballage
Les matériaux d'emballage doivent être recyclés de façon correcte et conformément aux réglementations en vigueur.
4.1 Combustible
Cet appareil convient exclusivement pour le chauffage au bois. L'utilisation de tout autre combustible est strictement interdite. Cela peut causer d'importants dommages à votre appareil.
N'utilisez jamais de bois traité, tel le bois de démolition, bois peint, imprégné, le multiplex... Leur utilisation, telle que celle des matières plastiques, du papier et des déchets de ménage, est très contaminante pour l'appareil et la cheminée, ainsi que pour l'environnement. De plus, un feu de cheminée peut en être la conséquence.
Le bois
Utilisez de préférence le bois dur. Le chêne, le bouleau et les arbres fruitiers sont de bons bois pour la combustion. Le bois doit avoir pu secher dans un endroit bien aéré à l'abri de la pluie pendant au moins deux, de préférence trois ans. Le bois préalablement fendu sèche mieux. Le taux d'humidité du bois sec ne dépasse pas 20%.
Le bois humide ou mouillé ne convient pas comme combustible. Il ne donne pas de chaleur, toute l'énergie se perd à l'évaporation de l'humidité. Il se forme des gaz malodorants, ainsi qu'un dépôt de goudron énorme tant sur la vitre de l'appareil que dans la cheminée (d'où risque de feu de cheminée!).
4.2. Allumage
Afin de créer un tirage suffisamment élevé dans la cheminée, et d'éviter ainsi les retours de fumées dans la chambre, il faut que la cheminée soit suffisamment chaude avant d'allumer l'appareil. Au besoin, faire un petit feu d'apprê avec une boulet
tendez un bout de papier au-dessus du déflecteur dans la partie supérieure du corps de chauffe. Pour allumer l'appareil, utilisez du papier (journal) ou des briquettes d'allumage et du petit bois.
Gardez la porte entrouverte et les registres d'air complètement ouverts.

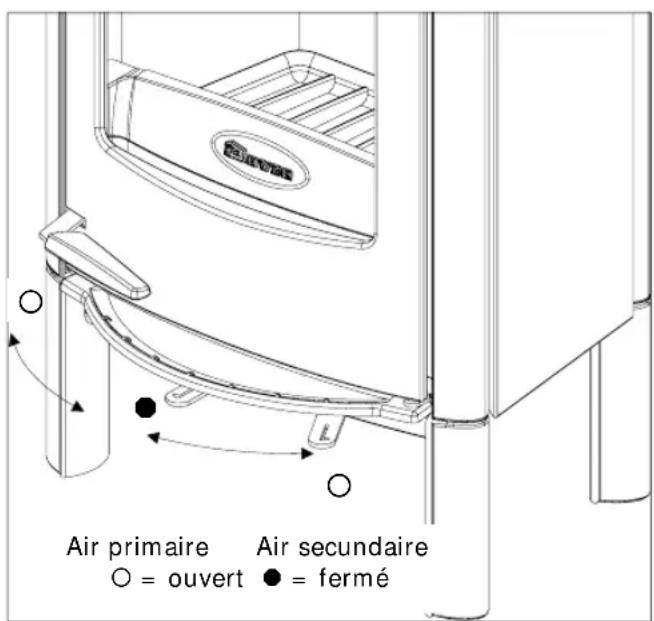

Voir croquis pour le fonctionnement des registres d'air.
Il est important que le feu de mise en route soit bien intense. Ensuite, chargez du bois plus épais et fermez la porte. Une fois le feu bien stabilisé avec suffisamment de braise, on peut ajouter du bois.
4.3. La combustion au bois
L'on obtient le meilleur réglage du feu en fermant le registre d'air primaire (registre de dessous) et en réglant l'allure avec le registre du dessus. Si l'arrivée d'air s'avère trop faible, ou afin de raviver le feu, l'on peut, pendant un certain temps, ouvrir le registre inférieur pour un apport d'air supplémentaire.
Veillez à garder la porte du foyer toujours bien fermée. N'utilisez jamais l'appareil avec porte ouverte.
Ajoutez du combustible à temps. Ne remplissez jamais trop d'un coup. Mieux vaut ne jamais remplir jusqu'à plus d'un tiers du volume total du corps de chauffe, et recharger régulièrement.
Ouvrez toujours la porte lentement et le moins longtemps possible.
Avant de recharger, assurez-vous d'avoir un lit de charbon de bois étalé de façon homogène dans le fond de l'appareil, et d'avoir suffisamment de braises juste derrière la grille, de sorte à faire enflammer immédiatement la nouvelle charge. Au besoin, ouvrir le registre d'air inférieur pendant la recharge.

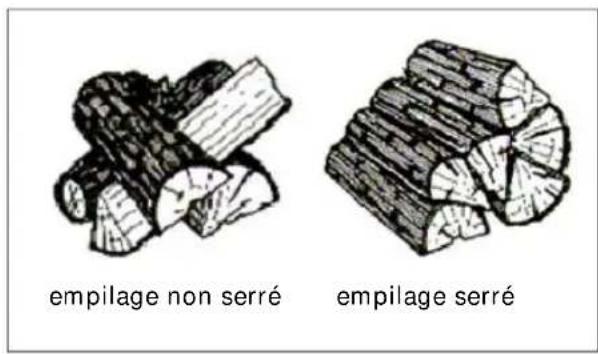

Quand le bois est empilé de façon peu serrée, il brûlera vite à cause du fait que l'oxygène nécessaire à la combustion pourrait atteindre facilement chaque bûche. Un empilage de cette façon est conseillé si l'on peut chauffer pendant une période courte.
Un empilage serré donnera une combustion plus lente car l'oxygène ne pourrait pas atteindre toutes les buches en même temps. C'est l'empilage conseillé pour des périodes de chauffe de longue durée.
Lorsque l'on brûle du bois pendant une longue période à faible régime, il peut se former dans la cheminée des dépôts de goudron et de créosote. Quand ces dépôts deviennent trop importants, une augmentation subite de la température de la cheminée peut entraîner un feu de cheminée.
C'est pourquoi il est conseillé de faire un feu bien vif régulièrement (p. ex. une fois par jour), ce qui fera immédiatement disparaître les dépôts pas trop importants.
À faible allure, aussi sur la vitre et les parois internes du corps de chauffe, des dépôts de goudron peuvent apparaître.
En entre-saison ou par température douce, il est donc préférable de faire un bon feu vif pendant quelques heures plutôt que de garder le poêle en fonctionnement toute la journée à faible allure.

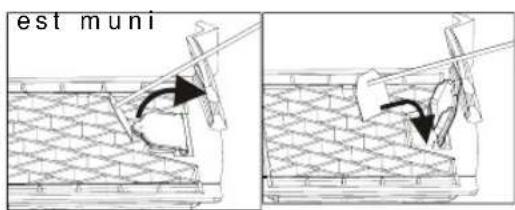

4.4. Le décaissement
Dans le bas du foyer, l'appareil dispose d'un volet de décendrage ouvrable. Ouvrez le volet (voir figure), et balayez les cendres superflues vers le cendrier à l'aide de la raclette. La "poignée froide" vous permet de désterpiller le cendrier du poêle (voir figure).
La combustion de bois produit relativement peu de cendres et il ne sera pas nécessaire de les enlever chaque fois. En outre, les cendres dans les cavités entre les rainures de la plaque de fond ne doivent pas être enlevées. En effet, le bois brûle demeurant sur un lit de cendres.
4.5. Extinction
N'ajoutez plus de combustible et laissez le foyer s'éteindre tout seul.
Ne fermez pas les arrivées d'air, ceci causera l'émission de produits nocifs. Le feu doit pouvoir s'éteindre sans contrainte et ne peut être quitté que quand il est complètement éteint.
Attention
Par temps brumeux ou par brouillard, l'évacuation des gaz de fumée par la cheminée est fortement entravée. Les fumées peuvent retomber et générer leur odeur.
Sous ces conditions, mistrux vaut ne pas utiliser le foyer si ce n'est pas strictement nécessaire.
5. Entretien
Ce n'est pas difficile de maintenir votre poèle ou foyer DOVRE en bon état de marche.
Vérifiez régulièrement si le cordon d'étanchéité de la porte est toujours en bon état. L'habillage peut être nettoyé avec éponge et peu de chamois quand l'appareil est froid. Ne pas utiliser de chiffon sec, encore moins de produits abrasifs.
Les petits dégâts ou les déteriorations de peinture peuvent être réparés avec un aérosol de peinture. Notre distributeur peut vous procurer la peinture ajustée. Lors de la première utilisation, après pulvérisation de la peinture, votre appareil peut dégager encore des odeurs. Elles disparaîtront cependant rapidement.
Les petits dégâts d'émail se réparent à l'aide d'un petit kit de réparation émail de la couleur désirée, disponible chez vos revendeurs. Veillez à éviter de mettre les éléments en émail en contact avec des produits acides.
Le verre se nettoie à l'aide de produits de nettoyage pour verre en vente dans le commerce. Votre installateur peut également vous fournir des produits adaptés. N'utilisez cependant jamais de produits abrasifs ou mordants.
À la fin de la saison de chauffe, boucher le conduit de fumée avec du papier journal. C'est le moment de faire un nettoyage approfondi de l'intérieur du foyer. Déposez pour cela aussi le déflecteur suspendu dans la partie supérieure du corps de chauffe. Au besoin, remplacez les cordons d'étanchéité de la porte et mastiquez d'éventuelles fentes.
Avant la nouvelle saison de chauffe, faites ramoner votre cheminée par un spécialiste. Même pendant la période de chauffe, il est conseillé de contrôler régulièrement l'état de la cheminée et les dépôts de suie, surtout quand l'appareil n'a pas été utilisé pendant une longue période.
Le contrôle et nettoyage réguliers de la cheminée est une obligation légale.
Si les consignes ci-dessus sont bien respectées, vous jouirez longtemps et en toute satisfaction de votre foyer DOVRE.
Annexe 1 : données techniques
Dans le cadre d'une amélioration constante des produits, les spécifications du produit livré peuvent différer du contenu de ce document, sans avis préalable.
