BEDIENUNGSANLEITUNG ASTRO 2 P DOVRE

EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG

Inhoudsopgave

pag

Voorwoord 4

Inhalt	pag
Vorwort	28
1. Einleitung	28
2. Sicherheit	28
3. Montagevorschrift	29
3.1. Vorher		29
3.1.1. Der Schornstein	29
3.1.2. Lüftung des Räumes	30
3.1.3. Fussboden, Wände	31
3.2. Vorbereitende Arbeiten	31
3.2.1. Anbau der Abdeckplatte der Fuß	31
3.2.2. Rauchgasausgang
3.2.2. Montage der Seitenpaneele	32
3.3. Verarbeitung		32
3.4. Verpackungsmaterialien	33
4. Gebrauchsanleitung	33
4.1. Brennstoff		33
4.2. Anzüden		33
4.3. Heizen mit Holz	34
4.4. Entaschen	34
4.5. Auslösen	35
4.5. Wetterlage		35
5. Wartung	35
6. Die Bauart-Raumheizvermögen	36
Anlage 1: Technischen Daten	37
Anlage 2: Abmessungen	38

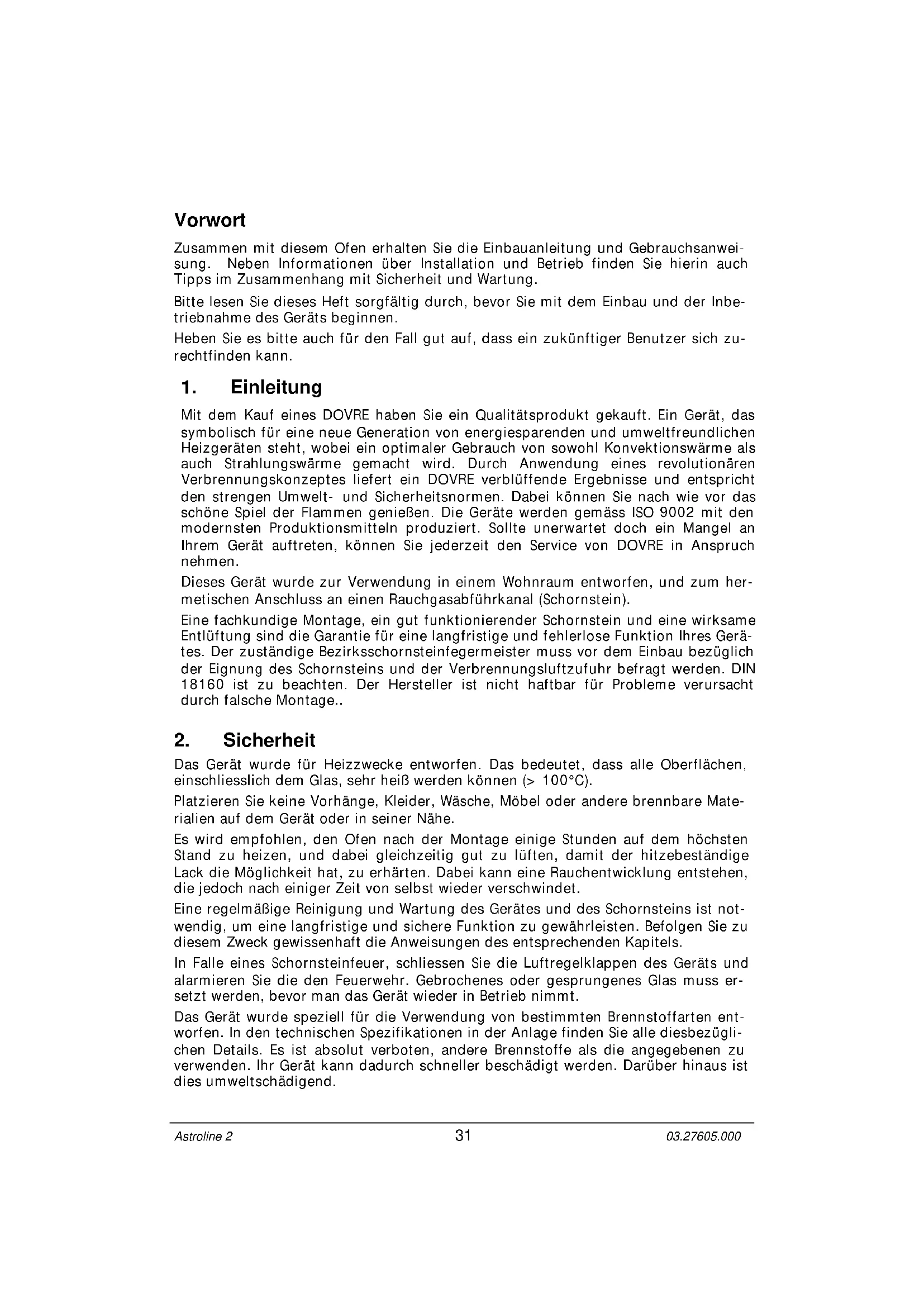

Voorwoord

Zusammen mit thisem Ofen erhalten Sie die Einbauanleitung und Gebrauchsanweisung. Neben Informationen über Installation und Betrieb finden Sie hierin auch Tipps im Zusammenhang mit Sicherheit und Wartung.

Bitte lesen Sie theses Heft sorgfaltig durch, bevor Sie mit dem Einbau und der Inbetriebnahme des Gerats beginnen.

Heben Sie esitte auch fur den Fall gut auf, dass ein zukunftiger Benutzer sich zurechtfinden kann.

1. Einleitung

Mit dem Kauf eines DOVRE haben Sie ein Qualitätss Produkt gekauft. Ein Gerät, das symbolisch für eine neue Generation von energiesparenden und umweltfreundlichen Heizgeräten steht, wobei ein optimaler Gebrauch von sowohl Konvektionswärme als auch Strahlungswärme gemacht wird. Durch Anwendung eines revolutionären Verbrennungskonzeptes liefert ein DOVRE verblüffende Ergebnisse und entspricht den strengen Umwelt- und Sicherheitsnormen. Dabei können Sie nach wie vor das bereits Spiel der Flammigen genießen. Die Geräte werden gemäss ISO 9002 mit den modernsten Produktionsmitteln produziert. Sollte unerwartet noch ein Mangel an Ihrrem Gerät auftreten, konnen Sie jederzeit den Service von DOVRE in Anspruchephenmen.

Dieses Gerät wurde zur Verwendung in einem Wohnraum entworfen, und zum hermetischen Anschluss an einen Rauchgasabführkanal (Schornstein).

Eine fachkundige Montage, ein gut faktionierender Schornstein und eine wirksame Entlüfung sind die Garantie für eine langfristige und fehlerlose Funktion Ihres Gerätes. Der zuständige Bezirksschornsteinfegermeister muss vor dem Einbau bezüglich der Eignung des Schornsteins und der Verbrennungsluftzufahr befragt werden. DIN 18160 ist zu beachten. Der Hersteller ist nicht haftbar für Probleme verursacht durch falsche Montage..

2. Sicherheit

Das Gerät wurde für Heizwische entworfen. Das bedeutet, dass alle Oberflächen, einschliesslich dem Glas, sehr heißt werden können (>100^) .

Platzieren Sie keine Vorhänge, Kleider, Wasche, Möbel oder andere brennbare Materialien auf dem Gerät oder in seiner Höhe.

Es wird empfohlen, den Ofen nach der Montage eine Stunden auf dem hochsten Stand zu heizen, und damit gleichzeitig gut zu luften, damit der hitzebestandige Lack die Möglichkeit hat, zu erharten. Dabei kann eine Rauchentwicklung entstehen, die jeder nach einiger Zeit von selbst wieder verschwindet.

Eine regelmäßige Reinigung und Wartung des Gerätes und des Schornsteins ist notwendig, um eine langfristige und sichere Funktion zu gewährleisten. Befolgen Sie zu dieserwck gewissenchaft die Anweisungen des entsprechenden Kapitals.

In Falle eines Schornsteinfeuer, schliessen Sie die Luftregelklappen des Gerats und alarmieren Sie die den Feuerwehr. Gebrochenes oder gesprungenes Glas muss ersetzt werden, bevor man das Gerät wieder in Betrieb nimmt.

Das Gerät wurde speziell für die Verwendung von bestimmten Brennstoffarten entworfen. In den technischen Spezifikationen in der Anlage finden Sie alle diesbezüglich Details. Es ist absolut verboten, andere Brennstoffe als die angegeben zu verwenden. Ihr Gerät kann dadurch schneller beschädigt werden. Darüber hinaus ist dies umweltschädigend.

3. Montagevorschrift

3.1. Vorher

Der Ofen muss in einem Raum mit ausreichender Entlüftung hermetisch an einen gut Funktionierenden Schornstein angeschlossen, und ausreichend von brennbaren Materialien (Fußboden, Wände) abgeschirmt werden.

Erkundigen Sie sich über diesbezügliche nationale oder regionale Normen und Vorschriften. Ihr Handler kann ihren darauf helfen. Informieren Sie sich eventuell auch bei der Feuerwehr und/oder Versicherungsgesellschaft nach speziellen Vorschriften oder Erfordernissen. Machen Sie sich auch mit den technischen Spezifikationen in der Anlage dieser Gebrauchsanleitung vertraut, bevor Sie mit der Montage beginnen.

3.1.1. Der Schornstein

Die Schornsteinberechnung erfolgt nach DIN 4705 T1 bzw. T 2 mit dem in dieser Anleitung vergebenem Wertetripel.

Der Schornstein (der Rauchkanal) hat eine zweifache Funktion:

• Das Ansaugen der Luft aus dem Zimmer, was für die Verbrennung des Brennstoffes im Ofen oder Kamin nitig ist.
• Das Abführren der Verbrennungsgase durch thermischen und natürlichen Zug. Der thermische Zug entsteht durch den Wärmeunterschied zwischen der Luft im und außerhalb des Rauchkanals. Die erwärmtte Luft im Rauchkanal ist leichter als die kältere Luft außerhalb des Kanals, und steigt darum nach oben, gemeinsam mit den Verbrennungsgasen. Der natürliche Zug wird durch Umgebungsfaktoren, wie z.B. Wind, verursacht.

Es ist verboten, mehrere Geräte an einen einzigen Schornstein anzuschreiben (z.B. den Zentralheizungskessel), es sei dess, dass regionale oder nationale Reglementierungen dies vorsehen.

Bei Kamineinsätze mit selbstschliessenden Feuerraumturen ist ein Anschluss an einen bereits mit anderen Öfen und Herden belegten Schornstein möglich, sofern die Schornsteinbemessung gem. DIN 4705, Teil 3, dem nicht widerspricht.

Prufen Sie, welcher Schornstein für das gewählte Gerät erforderlich ist, und ob der bestehende Schornstein sich darauf eignet. Lassen Sie sich hierbei von einem Spezialisten beraten.

Der Schornstein entspricht am besten folgenden Voraussetzungen:

• Der Rauchkanal muss aus feuerfestem Material hergestellt sein. Elemente aus Keramik oder rostfreiem Stahl sind empfehlenswert.
• Der Schornstein muss luftdicht und gut gereinigt sein, sowie einen ausreichenden Zug garantieren (ein Zug oder Unterdruck von 15 bis 20 Pa während der Normalbelastung ist ideal).
• Er muss möglichst vertical verlaufen, ausgehend vom Ausgang des Gerätes. Von Richtungsveränderungen und horizontalen Stücken wird aufgrund der Störung der Rauchgasabfuhr und einer möglichen Anhäufigung von Russ (Verstopfung!!) abgeraten.

• Die Innenmasse des Schornsteins dürfen nicht zu groß sein, um die Rauchgasen nicht zu stark abkühlen zu halten. Lesen Sie die technischen Spezifikationen in der Anlage über den empfohlenen Schornsteindurchmesser. Wenn der Rauchkanal angemessen isoliert ist, kann der Durchmesser eventuell länger sein.

• Der Abschnitt des Rauchkanals muss vor allem konstant sein. Verbreiterungen und vor allem Verengungen sollenen möglichst vermieden werden. Das selbst gilt für eine Deckplatte oder Abfuhrabdeckung oben auf dem Schornstein. Geben Sie acht, dass dadurch die Ausmündung nicht verengt wird, und dass die Abdeckung so gestaltet ist, dass sie bei Wind die Abfuhr der Rauchgase nicht behindert, sondern fordsert.

• Vor allem, wenn der Rauchkanal durch angeheizte Räume lauft oder Außenwände hat, ist eine zusätzliche Isolierung wichtig. Metallene Schornsteine, oder Schornsteinteile außerhalb der Wohnung müssen stets in doppelwandig isolierten Rohren ausgeführct sein. Jener Teil des Schornsteins, der sich außerhalb am Dach befindet, muss immer isoliert sein.

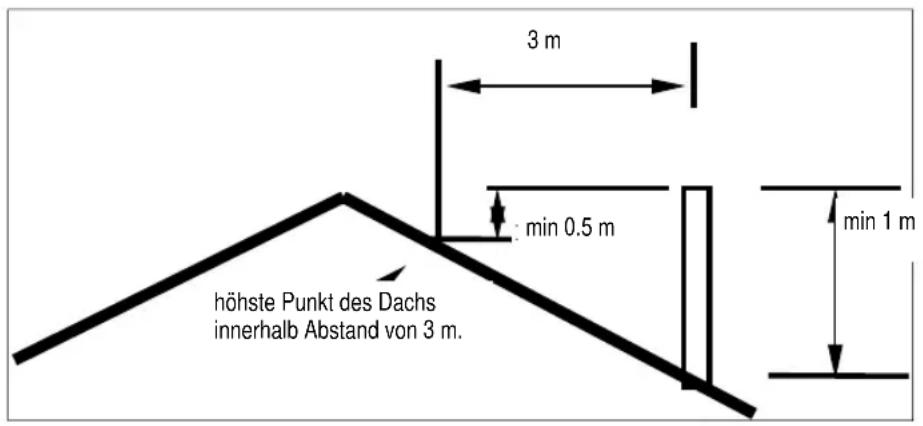

• Der Schornstein muss ausreichend hoch sein (mindestens 4 Meter), und in einen Bereich munden, der nicht durch umliegende Gebäude, nahe gelegene Bäume oder andere Hindernisse gestört wird. Als Faustregel gilt: 60 cm ober dem Dachfirst. Wenn der Dachfirst mehr als 3 Meter vom Schornstein entfernt ist, sehen Sie sich die Abmessungen an, die in unterstehender Abbildung angegeben sind. Abhängig von eventuell nahe gelegenen Gebäuden und/oder Bäumen muss der Schornstein höher sein.

3.1.2. Lüftung des Raumes

Die Verbrennung von Holz, Kohlen oder Gas verbraucht Sauerstoff. Es ist also von großer Bedeutung, dass der Raum, in dem das Gerät montiert wurde, ausreichend geluftet oder ventiliert wird.

Bei einer unzureichenden Lüftung kann die Verbrennung gestört werden, und kann die fehlerlose Abfuhr der Rauchgase durch den Schornstein nicht mehr garantiert werden, mit möglichen Rauchausdünstungen im Wohnraum zur Folge.

Platzieren Sie notigenfalls ein Luftungsgitter, das die Zufahr von frischer Luft garantiert. Diese Vorkehrung ist sicher nicht bei gut isolierten Räumen, wenn eine mechanische Luftung vorhanden ist.

Geben Sie auch auf andere Luftverbraucher acht, die sich im selbst Raum oder in der Wohnung befinden, wie beispelsweise ein anderes Heizgerät, ein Dunstabzug, ein Trockner oder ein Badezimmerventilator. Verwenden Sie diese Geräte nicht, wenn der Kamin brennt, oder sorgen Sie für eine zusätzliche Luftzuführ für diese Geräte. Wenn Ihr Gerät mit dem (wahlweise erhältlichen) Anschlussset zur Zuführung der Verbrennungsluft von außerhalb des Zimmers ausgestattet ist, müssen Sie für Ihr Gerät keine zusätzliche Luftzuführ vorsehen.

Sorgen Sie jedoch davon, dass der Raum, aus dem Sie die Luft zuführn, genugend geluftet wird.

3.1.3. Fussboden, Wände

Zu brenbaren Bauteilen. und Mobeln ist ein Mindestabstand van 30~cm zur Rückwand und seitlich van 40 cm einzuhalten, um ausreichend Wärmeschutz zu gewährleisen.

Das aufstellen der Feuerstätte is nur bei ausreichender Tragfähigkeit der Aufstellflüche möglich. Bei unzureichender Tragfähigkeit mussen geeignete Massnahmen (z.B. Platte zur Lastverteilung) getroffen werden, um diese zu erreichen. Ein brennbarer Fußboden muss mit einer feuerfesten Schutzplatte ausreichend gegen Wärmeabstrahlung geschützt werden. Ein Fußbodenbelag muss mindestens 80 cm vom Feuer entfernt sein.

3.2. Vorbereitenden Arbeitsen

Kontrollieren Sie das Gerät unmittelbar nach dem Erhalt auf Transportschaden und/oder sightbaren Schaden, und informieren Sie nötigenfalls den Lieferanten. Nehmen Sie das Gerät in der Zwischenzeit nicht in Betrieb.

Um eine Beschädigung des Gerätes bei der Montage zu vermeiden, und um das Gerät leichter handhaben zu konnen, kann es nützlich sein, erst einen Teil aller beweglichen Bestandteile aus dem Kamin zu entfernen (lose Oberplatte, feuerfeste Steine, Gitter, Aschenlade etc.). Achten Sie beim Herausnahmen der feuerfesten Steine auf deren Position, damit sie diese danach auf die richtige Art und Weise wieder im Gerät anbringen konnen.

Mit dem Gerät wird folgenden Zubehör mitgeliefert:

• Ein Anschlusskragen
• Einen Deckel zum Verschlieben der Anschlussöffnung
• Eine Aschenschaufel = Eine "kalte Hand" zum Herausnehmener Aschenlade

3.2.1. Anbau der Abdeckplatte der Fuße

Schrauben Sie die Abdeckplatte der Fuße met Muttern fest (4x)

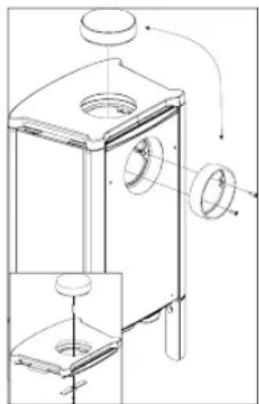

3.2.2. Rauchgasausgang

Ihr Gerät erfolglicht einen Ober- bzw. Hinteranschluss.

Bei der Lieferung sind die Rauchgaslocher nach hinteren und nach oben offen. Je nach der Wahl des Anschlusses, daß ein der beiden Löcher mit Hilfe des mitgelieferten Deckels abgedacht werden; das andere erhält den mitgelieferten Anschlusskragen (siehe Zeichnung). Verwenden Sie dazu die mitgelieferten Befestigungs-mitteln. Sorgen Sie zwischen dem Anschlusskragen bzw. Deckel und dem Gerät für eine sichere Abdichtung mit dem mitgeliefer-tem Kitt.

Um den Anschluss zu erreichtern, konnen Sie die Oberplatte einfach vom Gerät abnehmer und wieder auflegen.

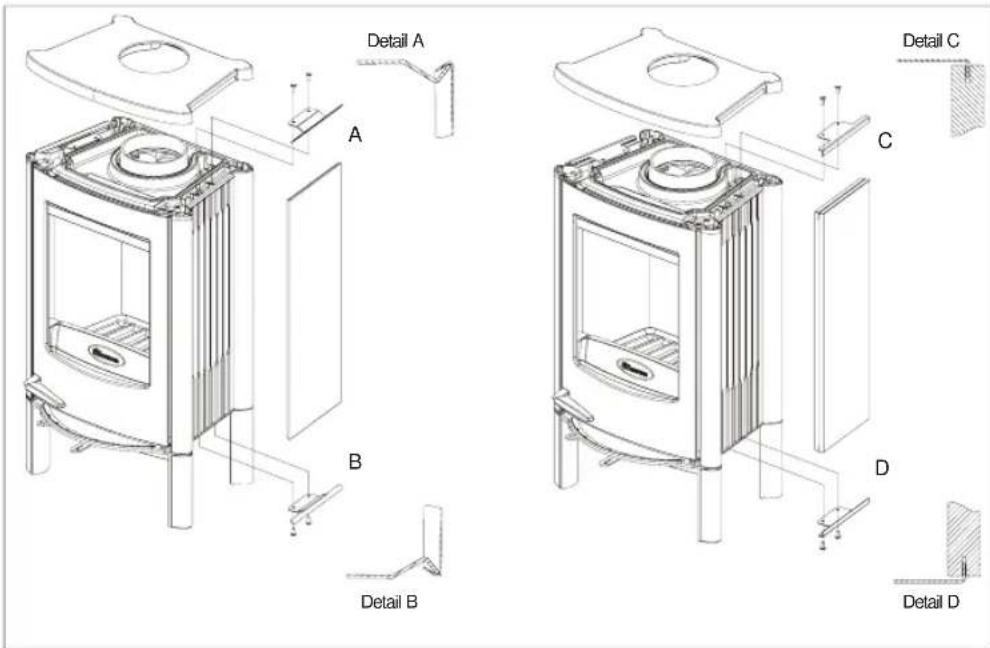

3.2.3. Montage der Seitenpaneele Astro2 L

Ihr Gerät kann mit verschiedenen Arten von Seitenpanellen ausgestattet sein: lackierte Stahlplatte oder Speckstein. Die Seitenpaneele sind getrennt verpackt. Vor der Montage der Seitenpaneele gehen Sie auch Abbildung.

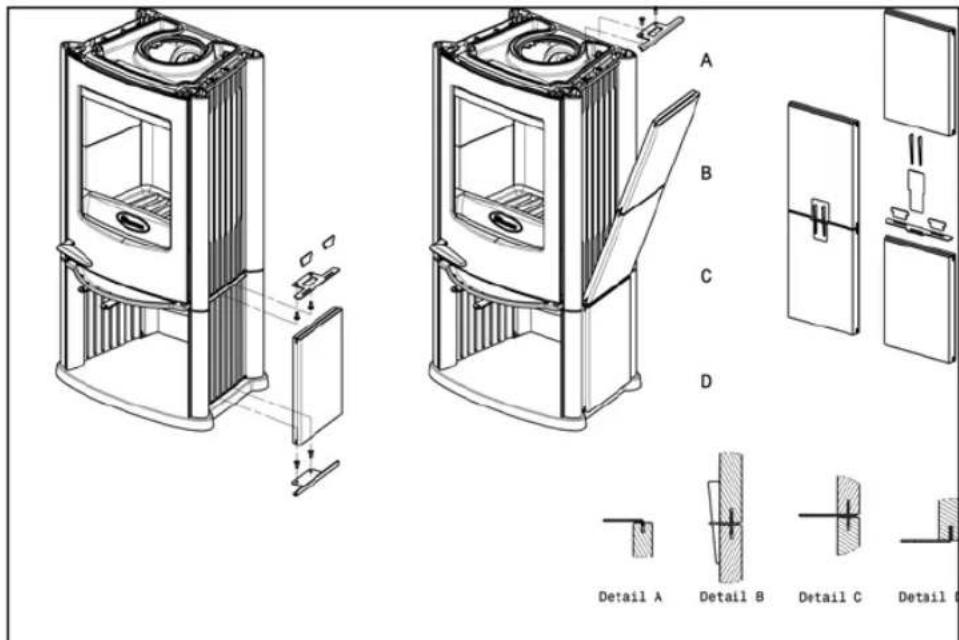

3.2.4. Montage der Seitenpaneele Astro2 WB

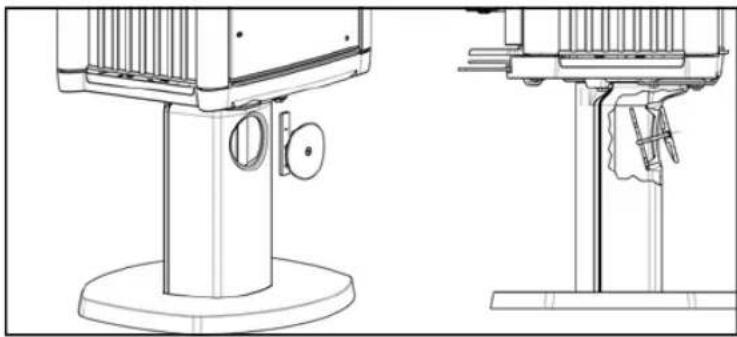

3.2.5. Montage Deckel Astro2 P

Der Lufteinlass in der Bodenplatte muss dann mit den mitgelieferten gusseisernen Abdeckplatten abgeschlossen werden.

3.3. Verarbeitung

Wenn das Gerät am richtigen Platz liegt, und hermetisch an den Schornstein angeschlossen ist, werden alle losen Teile wieder zugruck im Gerät platziert. Ihr Gerät ist jetzt begrauchsfertig.

Achtung!!: Lassen Sie das Gerät NIEMALS ohne Innenplatten oder feuerfeste Steine brennen.

3.4. Verpackungsmaterialien

Die Verpackungsmaterialien müssen auf verantwortungsvolle Art und Weise und gemäß den amtlichen Bestimmungen entsorgt werden.

4. Gebrauchsanleitung

4.1. Brennstoff

Dieses Gerät ist ausschließlich zum Heizen mit Holz geeignet. Alle anderen Brennstoffe sind verboten. Die Verwendung davon kann zu ernsthaftem Schaden an Ihr Hem Gerät führen.

Heizen Sie auch nicht mit behandeltem Holz, wie z.B. Abbruchsholz, gefarbtem Holz, imprägniertem Holz oder haltbar gemachttem Holz, Mehrfach- oder Spannplatten. Das Heizen dieser Materialien,ebinso wie von Kunststoff, Altpapier und Haushaltsmull ist stark verschmutzend fur das Gerät, den Schornstein und die Umwelt. Es kann einen Schornsteinbrand zur Folge haben.

Holz

Verwenden Sie vorzugsweise Hartholz. Eiche, Birke und Holz von Obstbäumen sind sehr gute Holzsorten zum Heizen.

Das Holz muss mindestens 2 Jahre gut auf einem überdachten und gut gelufteten Platz getrocknet sein. Bereits gespaltetes Holz trocknet better. Der maximale Prozentsatz an Feuchtigkeit für trockenes Holz beträgt 20% .

Nasses Holz ist als Brennstoff nicht geeignet. Es gibt keine Wärme, da dieGPCe im Verdampfen der Feuchtigkeit verloren gehen. Es werden schlecht riechende Gase freigesetzt und es verursacht viel Russbelag auf der Scheibe der Turen und im Schornstein.

4.2. Anzünden

Um genügend Zug im Schornstein zu erzeugen, und um so keinen Rauch im Raum zu gekommen, muss der Schornstein vor dem Anzünden des Ofens erst ausreichend erwärmt werden. Bei einem kalten Schornstein kann man am besten ein "Lockfeuer" machen, durch beispiselsweise einen Ball mit (Zeitungs-)Papier oberhalb der Flammenplatte anzuzünden.

Das Gerät wird mit (Zeitungs-) Papier und/oder Zündblocken und keinen Holzstücke angezündet.

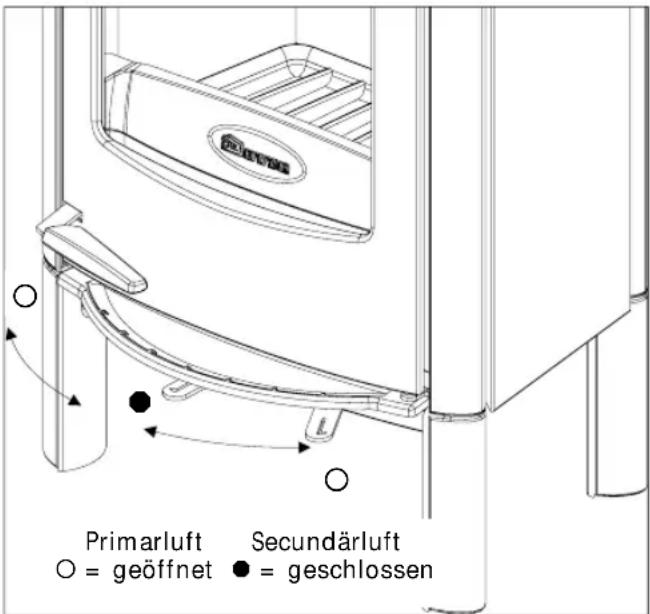

Machen Sie die Tur einen Spaltbreit und die Luftschieber vollständig auf. Sehen Sie sich auf der Abbildung die

Funktionsweise der

Luftschieber an. Es ist wichtig, dass das Anbrennfeuer heftig durchbrennt. Danach können dickere Holzstücke aufgelegt und die Tur geschlossen werden. Wenn das Feuer ausreichend stabilisiert und genugend Glut vorhanden ist, kann man Holz oder Braunkohlebriketts auflegen.

4.3. Heizen mit Holz

Die Beste Regelung der Feuerstelle erhält man, indem man die Anbrenn-Luftschieber auf der Unterseite vollständig schlieBt und die Luftzufuhr vollständig mit dem obersten Luftschieber regelt. Wenn diese Regelung nicht ausreichend erscheint, oder um das Feuer anzufachen, kann vorübergehend der unterste Luft-schieber teilweise geoffnet werden, um eine zusätzliche Luftzufuhr zu erhalten.

Sorgen Sie davon, dass die Tur des Ofens immer gut geschlossen ist. Heizen Sie niemals mit offener Tur.

Füllen Sie rechtzeitig Brennstoff nach. Füllen Sie nie zuviel zugleich ein. Es ist am besten, die Feuerstelle bis zu maximal einem Drittel zu füssen, und dann regelmäßigen nachzufullen.

Öffnen Sie die Fülture immer langsam und für möglichst kurze Zeit. Sorgen Sie davon, dass das Aktivkohlenbett gleichmäßig über den Kaminboden verteil wird, bevor Sie nachfüllen, und kontrollieren Sie, dass sich unmittelbar nach dem Feuergitter genugend Glut befindet, damit die Nachfüllung unverzüglich Feuer fasst. Öffnen Sie notigenfalls kurz den unteren Anbrenn-Luftschieber.

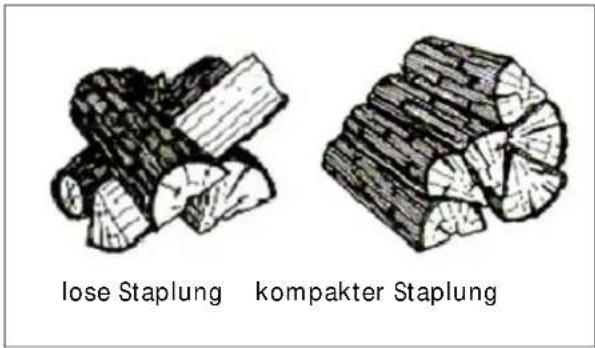

Wenn das Holz lose gestapelt wird, wird es sehr schnell verbrennen, da der Sauerstoff jeges Holzstück leicht erreichen kann. Diese Staplung verwendet man, wenn man kurz heizen möchte. Wenn das Holz kompakter gestapelt wird, wird es langsamer verbrennen, da die Luft nur bestimmte Holzstücke erreichen kann. Das Holz wird am besten auf diese Weise gestapelt, wenn man für eine längerere Zeit heizen möchte.

Wenn Sie langfristig Holz aufeinem niedrigen Stand heizen, kann sich im Schornstein ein Belag von Teer und Teerolen bilden. Teer und Teerole sind sehr leicht brennbar. Wenn sich diese Stoffe zuviel im Schornstein absetzen, kann bei einer plottlichen hohen Temperatur ein Schornsteinbrand entstehen. Darum ist es nötig, das Gerätregelmässig kraftig durchzuheizen, damit geringe

Beläge von Teer und Teerölen sarefort versuswinden.

Bei einem zu niedrigen Stand wird sich Teer auch auf den Scheiben und Turen absetzen.

Es ist better, bei milden Außentemperaturen den Ofen nur einige Stunden pro Tag intensiv brennen zu halten.

4.4. Entaschen

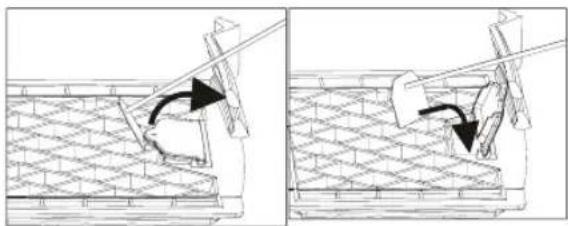

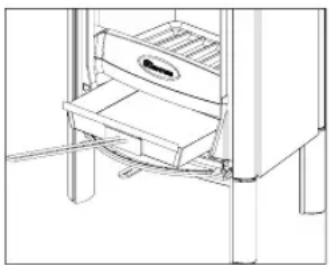

Unter der Feuerstelle ist das Gerät mit einem aufmachbarer Entsachungsgitter ausgestattet. Zum Entfernen der Asche öffnen Sie these Entsachungsgitter (siehe Abbildung), damit die Asche mit der Schaufel in den Aschenkasten gefegt werden kann. Mit der mitgelieferten "kalten Hand"

kann der Aschenkasten aus dem Gerät Herausgenommen werden (siehe Abbildung).

Verbrennung von Holz ergibt relativ weniger Asche und es ist nicht notwendig jeder Mal die Asche aus dem Gerät zu entfernen. Übrigens brauchen Sie die Asche zwischen den Rillen des Feuerbodens überhaupt nicht zu entfernen, da Holz auf einer Aschenschicht noch better brennt.

4.5. Auslöschen

Füllen Sie keinen Brennstoff nach, und{lassen Sie den Ofen einfach ausgehen.

Wenn ein Feuer gedämpft wird, indem man die Luftzufuhr verringgert,kommen viiele Schadstoffe frei. Das Feuer muss darum von selbst ausbrennen, undarf erst verlassen werden, wenn es gut ausgeloscht ist.

4.6. Wetterlage

Warning! Bei Nebel wird die Abfuhr der Rauchgase durch den Schornstein stark erschwert, und es können sich Rauchgase niederschlagen und Geruchsbelastigung verursachen. Wenn es nicht unbedingt nötig ist, ist es better, unter diesen Wetterbedingungen nicht zu heizen.

5. Wartung

Es erfordert weniger Anstrengungen, um Ihr Gerät in gutem Zustand zu erhalten.

Kontrollieren Sie regelmäßig, ob die Dichtungen der Turen noch gut abschreiben.

Das Gerät wird an der Aussenende mit einem feuchten Ledertuch gereinigt, wenn es ausreichend kalt ist. Putzen Sie das Gerät niemals, solange es noch warm ist.

Kleine Farbbeschädigungen können mit einer Spraydose ausgebessert werden. Ihr Handler kann Ohnen die passende Spraydose bescharen.

Be der ersten Benutzung nach dem Sprayen kann Ihr Gerät noch etwas Geruch abgeben. Dies verschwindet jedoch schnell.

Das Glas wird mit im Handel erhältlichen Glasreinigungskoprokten (z.B. Produkte für keramische Kochplatten):gereinigt. Ihr Installateur kann Ichn auch passende Produkte besorgen. Verwenden Sie jedoch nie scheuernde oder atzende Produkte.Passen Sie auf, dass keine aggressiven, sauren Produkte mit emailierten Teilen in Kontakt kommt.

Schlieben Sie den Schornstein am Ende der Heizsaison mit einem Ball Zeitungspapier ab. Sie konnen den Ofen jetzt von innen gut reinigen. Erneuern Sie nötigenfalls die Schnurabdichtungen und kitten Sie eventuelle undchte Stellen nach. Entfernen Sie eventuell auch die Flammenplatte oben an der Feuerstelle für eine gründliche Reinigung.

Lassen Sie erst den Schornstein durch einen anerkannten Fachmann fegen, bevor Sie mit der neuen Heizsaison beginnen. Auch während der Heizsaison ist es nützlich, den Schornstein auf Russ zu kontrollieren. Kontrollieren Sie auch ob die ausreichen-nde Bereitstellung von Verbrennungsluft und Luft für die Belüfung, und dass Verbrennungsluft-Eintrittsöffnungen nich verschlüssen sein)dürfen. Die Kontrolle und Pflege des Schornsteins ist eine gesetzliche Verpflichtung.

Wenn obengenanne Punkte beachtet werden, werden Sie ihren Ofen in voller Zufriedenheit genieten konnen.

6. Die Bauart-Raumheizvermögen

Der Astroline 2arf nur mit geschlossen und verriegeltem Sichtfenstertur betrieben werden. Er kann am bereits belegte Schornsteine angeschlossen werden und ist aus Sicherheitsgrunden mit einem verriegelten Sichfenstertur und ein kleiner Fülltur (bauart 1) ausgestattet.

Die Nennwärmeleistung van 7 kW ist bei:

weniger gnutigen Heizbedingungen ausreichend fur 120m^3

Ungunstigen Heizbedingungen ausreichend für 82m^3

Die angegebenen Rauminhalte gelten nach DIN 18893 für Raume die nicht der Wärmeschutzverordnung entsprechen, sind geringere Leistungen erforderlich.

Anlage 1: technischen Daten

Model / Modèle / Modell Astroline 2
Nominal vermogen Puisance nominale Nominal het output Nominalleistung	7 kW (9 kW max)
Aanbevolen brandstoffen Combustibles conseillés Advised combustibles Empfohlene Brennstoffe	Hout Bois Woodl Holz
Maximale lenghte houtblocken Longueur maximale des buchs Maximal length of logs Maximal Länge der Holzblocken	33 cm
Schoorsteenaansluiting (diameter) Raccordemant cheminée (diamètre) Flue connection (diametre) Schornsteinanschluss (Diameter)	150 mm
Massadebiet van rookgassen (hout) Débit des fumées (bois) Flue gas mass flow (wood) Abgasmassenstrom (Holz)	7.1 g/s
Afstand tot brandaar material / Distance entre poèle et les matérielux combusti- bles / Distance to adjacent combustible materials / Abstand zwischen dem Gerät und brennbaren Materialien	40 cm minimum (30 cm aller, derrière, back,hlen)
Rookgastemperatuur (hout) Température des fumées (bois) Flue gas temperature (wood) Abgasstutzentemperatuur (Holz)	280 °C
Minimum trek Dépression minimal Minimum draught Mindesforderdruck	0.12 mbar
Gewicht / Poids / Weight	130 kg

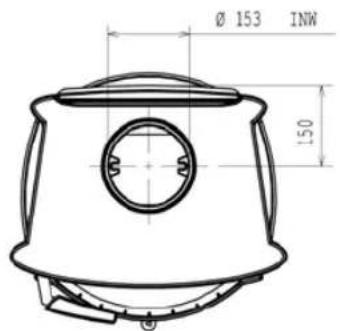

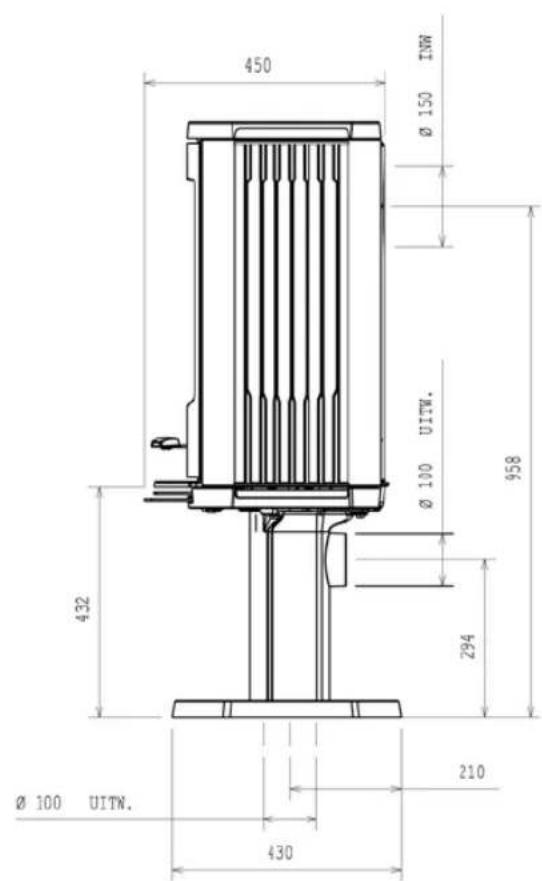

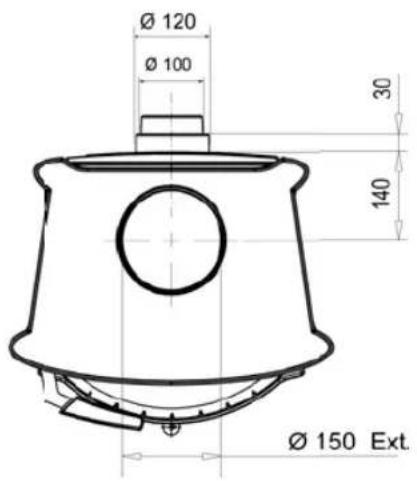

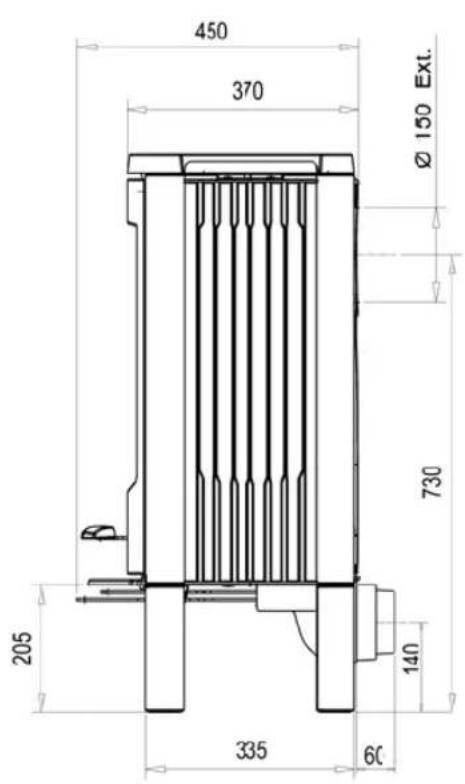

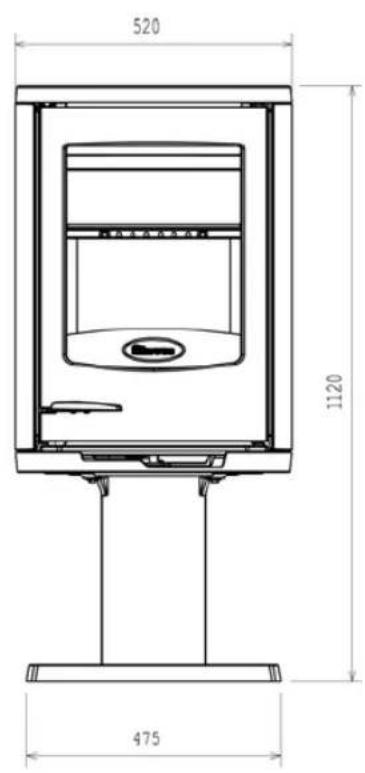

Bijlage 2 afmetingen / Annexe 2: dimensions / Annex 2: dimensions / Anlage 2: Abmessungen

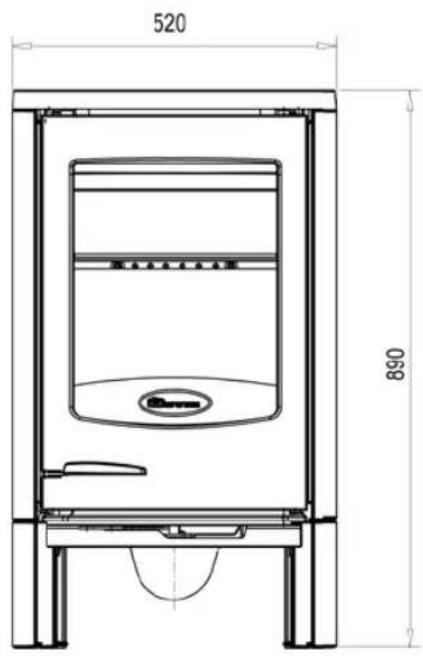

Astro2 L

Astro2 P

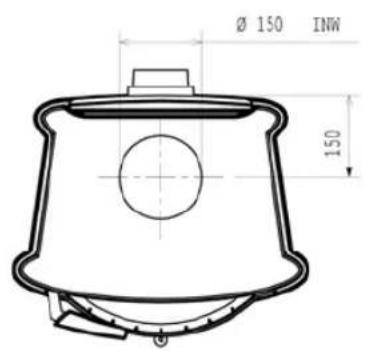

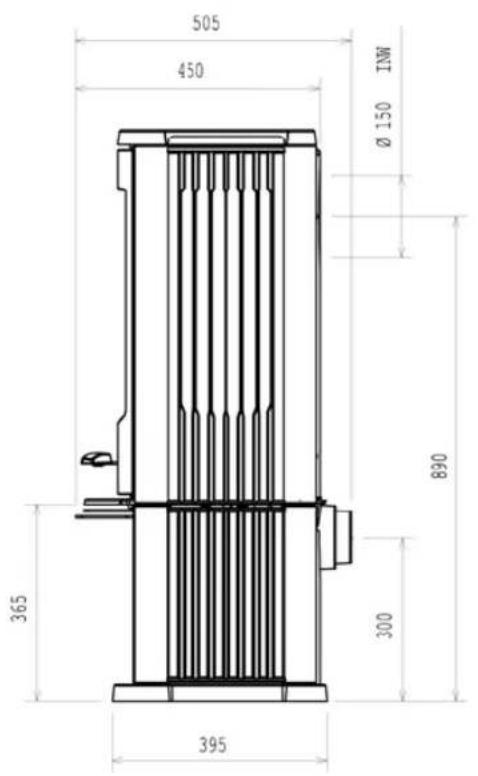

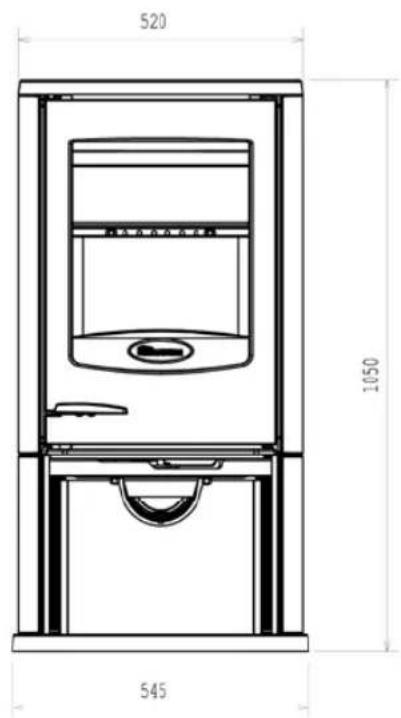

Astro2 WB

CE-conformiteitsverklaring Declaration de conformite CE EC Declaration of conformity Konformitätserklarung CE

Notified body: 2013

Wij,

Nous,

We,

Wir,

Im Rahmen kontinuierlicher Produktverbesserung, können Specifikationen des gefelertes Produktes von den Beschreibungen in dieser Broschure abweichen.

DOVRE N.V. Tel: [phone]
