GEBRUIKSAANWIJZING ASTRO 2 P DOVRE

INSTALLATIEVOORSCHRIFTEN EN GEBRUKSAANWIJZING

INSTALLATION ET MODE D'EMPLOI

1. Inleiding 4

2. Veiligheid 4

3. Installatievoorschrift 5

3.1.Vooraf 5

3.1.1.De schoorsteen 5

3.1.2. Ventilate van het lokaal 6
3.1.3. Vloer, wanden 6

3.2.Voorbereidende werkzaamheden 7

3.2.1. Montage afdekplaat poot 7
3.2.2.Rookgasuitgang 7
3.2.3. Montage van de ijspanelen 8

3.3. Afwerking 8
3.4. Verpakkingsmaterialen 8

1. Gebruiksaanwijzing 9

4.1. Brandstof 9
4.2.Aanmaken 9

4.3. Stoken met hout 10

4.4. Ontassen 10
4.5. Doven 11
4.5. Weersomstandigheden 11

1. Onderhoud 11
   Bijlage 1:Technische gegevens 37
   Bijlage 2: Afmetingen 38

Table des matieres

pag

Preface 12

Bij deze kachel ontvangt u deze installmentievoorschriften en gebruiksaanwijzing. U vindt er naast instructies voor hetplaatsen en informatie over het gebruik, ook adviezen omtrent veriligeid en onderhoud.

Lees dit boekje zorgvuldig, vooraleer met deplaatsing aan te vatten en het toestel in gebruik te nemen.

Bewaar dit boekje, zodate een volgende gebruiker er zichen voordeel mee kan doe.

1. Inleiding

Met de aankoop van een DOVRE heeft u een kwaliteitproduct gekocht, een toestel dat symbool staat voor een neue generatie energiezuinige en milieuvriendelijk verwarmingstoestellen, waar bij optimaal gebruik worden gemaakt van zowel convectiewarmte als stralingswarmte. Door toepassing van een revolutionair verbrandingsconcept levert een DOVRE verbluffende resultaten en voldoet aan de strenge milieuen veiligheidsnormen. Daarbij kurz u blijven genieten van een mooti vlammenspel.

De toestellen worden geproduced volgens ISO 9002 en met de modernste produc-tiemiddelen.

Mocht er onverhoopt toch iotaan uw toestel mankeren, dan kunt u.altijd een beroeep doeon op de DOVRE service.

Dit toestel is ontworpen om te worden geplaatst in een woonruimte en hermetisch aangesloten aan een rookgasafvoerkanaal (schoorsteen).

Een vakkundige plaatsing, een goedwerkende schoorsteen en een afdoende verluchting zichen een waarborg voor een langdurige en feilloze werkig van Uw toestel.

Laat u bij plaatsing en aansluiting adviseren of helpen door een vakman.

2. Veiligheid

Het toestel is ontworpen voor verwarmingsdoelseinden. Dit houdt in dat alle oppervlaktes, inclusief het glas, zeer heet hunnen worden (>100^)

Plaats geen gordijnen, kleren, wasgoed, meubels of andere brandbare materialen bovenop of in de nabijheid van het toestel.

Het is raadzaam, na installmentie van de haard, deze enige uren op de hoogste stand te stoken en waar bij tevens goed te ventileren, zodat de hittebestendige lak de kans heeft om uit te harden. Dit kan gepaard gaan met enige rookontwikkeling, doch deze verdwijnt vanzelf na enigeijd.

Regelmatige reiniging en onderhoud van toestel en schoorsteen isoodzakelijk voor een langdurige en veilige werking van uw installmentie. Volg hiervoornauwgezet de instructies in het betreffende hoofdstuk.

Bij schoorsteenbrand zet je de luchtschuiven van het toestel onmiddelijk dicht verlucht de kamer en bel de brandweer.

Gebroken of gebarsten glas moet worden verwangen alvorens het toestel opnieuw in gebruik te nemen.

Het toestel is specifiek ontworpen om bepaalde soorten brandstoffen te gebruiken. In de technische specificaties in bijlage vindt U hiervan de detail. Het is absoluter verboden andere dan deze brandstoffen te gebruiken. Uw toestel kan hierdoor sneler beschadigd worden. Het is bovendien schadelijk voor het milieu.

3. Installatievoorschrift

3.1. Vooraf

De kachel moet hermetisch worden aangesloten op een goed werkende schoorsteen, voldoende afgeschermd zijn van brandbare materialen (vloer en wanden), in een ruimte met voldoende verluchting.

Informeer maar nationale ofplaatselijkne normen en voorschriften terzake. Uw verdeler kan u hierin adviseren.

Raadpleeg eventueel ook brandweer en/ of verzekeringsmaatschappijaar specifieke voorschriften of vereisten.

Neem ook kennis van de technische specificaties in bijlage van deze handleiding alvorens met de installmentie aan te vatten.

3.1.1. De schoorsteen

De schoorsteen (het rookkanaal) heeft een dubbele functie :

• Het aanzuigen van de lucht vanuit de kamer, nodig voor de verbranding van de brandstof in de kachel of open haard.
• Het afvoeren van de verbrandingsgassen door thermische en natururlijke trek. De thermische trek ontstaat door het warmteverschilussen de lucht in en buiten het rookkanaal. De opgewarmde lucht in het rookkanaal is Lichter dan de koudere lucht buiten het kanaal en stijgt.daarom omhoog,samen met de verbrandingsgassen. Naturulijke trek wordenveroorzaakt door omgevingsfactoren o.a.de wind.

Het is verboden om meertere toestellen op een enkele schoorsteen aan te sluiten (bv. de centrale verwarmingsketel), tenzij lokale of nationale reglementeringen hierin voorzien.

Ga na welke schoorsteen nodig is voor het gekozen toestel, en of de bestaande schoorsteen geschikt is. Laat u hierbij adviseren door een specialist.

De schoorsteen voldoet best aan de volgende voorwaarden :

• Het rookkanaal moet gemaakt zijn van vuurvast materiaal. Elementen van keramiek of roestvrij staal verdienen aanbeveling.
• De schoorsteen要去 luchtdicht en goed gereinigd zijn, en een voldoende trek garanderen (een trek of onderdruk van 15 tot 20 Paijdens normalbelasting is idealaal).
• Hij moet zo verticaal möglichk lopen, vertrekend van de uitgang van het toestel. Richtingsveranderingen en horizontale stukken zijn afgeraden, wegens verstoring van de rookgasafvoer en möglichke ophoping van roet (verstopping !!).
• De binnenmaten van de schoorsteen mogen Niet te groot zich om de rookgassen Niet te sterk te lately afkoelen. Voor aanbevolen schoorsteendiameter, zie technische specificatie in bijlage. Indien het rookkanaal behoorlijk geisoleerd is, kan de diameter eventueel groter zich.

• De sectie van het rookkanaal moet vooral constant zijn. Verbredingen, en vooral vermawingen, verstoren de vlotte rookgasafvoer en worden best vermeden. Hetzelfde geldt voor een dekplaat of afvoerkap bovenop de schoorsteen. Let erop dat hierdoor de uitmondingsectie Niet vermauwt, en dat de kap zodanig ontworpen is dat, bij wind, de afvoer van de rookgassen Niet belemmerd, maar bevorderd worden.

• Vooral als het rookkanaal door onverwarmde ruimten loopt of buitenwanden heeft, is bijkomende isolatie belangrijk. Metalen schoorstenen, of schoorsteen-gedeelten buiten de woning,要去en steeds worden uitgevoerd in dubbelwandig geisoleerde buizen. Het buitendaks gedeelte van de schoorsteen moet steeds geisoleerd�n.

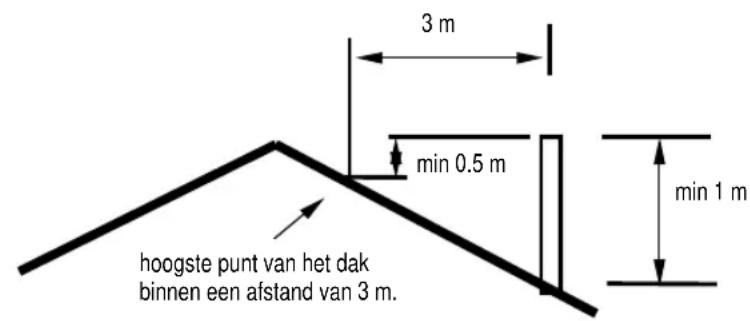

• De schoorsteen dient voldoende hoog te zichn (minimum 4 meter), en uitmonden in een zone die nicht verstoord worden door omliggende gebouwen, nabijstaande bomen of andere hindernissen. Als vuistregel geldt: 60~cm boven de nok van het dak. Indien de nok meer dan 3 meter verwijderd is van de schoorsteen, die dan de afmetingen aangegeven in figuur hieronder. Afhankelijk van eventueel nabijgelegen gebouwen en / of bomen,要去 de schoorsteen hoger zichn.

3.1.2. Ventilatie van het lokaal

Verbranding van hout, kolen of gas verbruikt zuurstof. Het is dus van groot belang dat de ruimte waar het toestel geinstalleerd worden, voldoende verlucht of geventi-leerd worden.

Bij een onvoldoende verluchting kan de verbranding verstood worden, en kan de feilloze afvoer van de rookgassen door de schoorsteen Niet meer gegarandeerd worden, met möglichk rookuitwasemingen in de woonkamer tot gevolg.

Plaats desnoods in de kamer een verluchtingsrooster die toevoer van verse lucht garandeert. Deze voorziening is zeker nodig bij goed geisoleerde ruimtes, wanner er mechanische ventilatie aanwezig is.

Let ook op andere luchtverbruikers die indezelfde ruimte of in de woning aanwezig zich, zoals een ander verwarmingstoestel, een dampkap, een droogkast of een bad-kamerventilator. Gebruik deze toestellen Niet als de haard brandt, of zorg voor een extra luchttoevoer in functie van deze toestellen.

Indien U gebruik maakt van de aansluiting voor het aanvoeren van verbrandingslucht van buiten de kamer, hoeft U voor Uw toestel geen extra luchttoevoer te voorzien. Zorg wel voor voldoende verluchting van de ruimte waaruit U de lucht aanvoert.

3.1.3. Vloer, wanden

Voorzie voldoende afstand:tussen het toestel en brandbare materialen zoals houten wanden en meubels. Deze afstand moet minimaal 40~cm bedragen voor de zichkant en 30~cm voor dechterkant.

De vloer要去 voldoende draagkrachtig zijn. Een brandbare vloer要去 voldoende beschermd worden gegen warmte-uitstraling door middel van een onbrandbare beschermplaat. Een vloerkleed要去 minimaal 80cm van het vuur verwijderdহn.

Voor verdere specifieke richtlijnen, zi technische specificatie in bijlage.

3.2. Voorbereidende werkzaamheden

Controleer het toestel onmiddelijk bij ontvangst op transportschade en/ of zichtbare schade en breng desgevallend de leverancier op de hoogte. Stel het toestel intussen Niet in werkung.

Teneinde beschadiging van het toestel te vermijden bij plaatsing, en om het toestel gemakkelijk te konnen manipuleren, kan het nuttig zich vooraf eerst een deel of alle Niet-vaste onderdelen uit de kachel te verwijderen (losse topplaat, vuurvaste stenen, rooster, aslade enz.). Let bij het uithalen van de vuurvaste stenen op hun positie, zodate u ze achteraf op de juiste manier wee in het toestel kanplaaten.

Met het toestel worden de volgende accessoires meegeleverd :

• Een aansluitkraag
• Een dekseltje voor het afsluien van een aansluitopening
• Een trekschepje voor de assen = "koude hand" voor het uitnemen van de aslade.

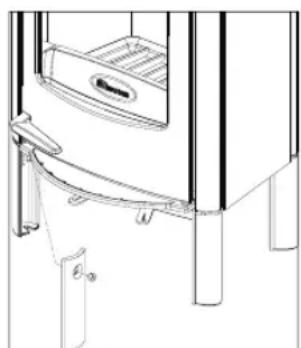

3.2.1. Montage afdekplaat poot

Schroef de afdekplaat met de bijgeleverde moeren vast op de poten (4x)

3.2.2. Rookgasuitgang

Uw toestel laut de volgende aansluitingen toe : topaansluiting en achteraansluiting.

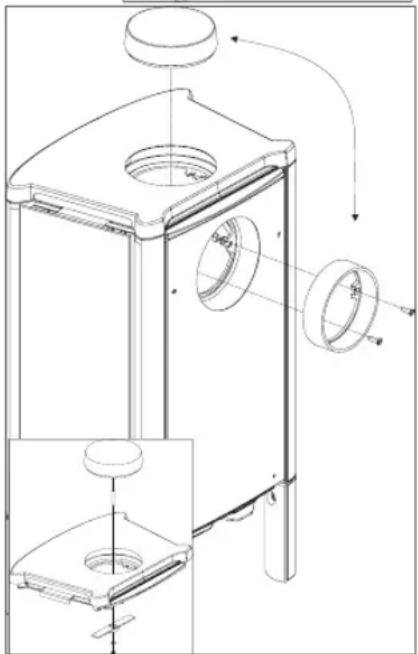

Bij levering zich de rookgasuitgang maar een waar boven open gelaten. Afhankelijk van de verkozen aansluiting, kan een van de twee openings worden afgesloten met het meegeleverde afsluitdeksel, en de andere worden voorzien van de meegeleverde aansluitkraag (zie figuur hiernaast). Gebruik hiervoord meegeleverde bevestigingsmaterialen en zorg voor een goede affdichting van aansluitkraag en deksel op het toestel door middel van de bijgevoegde kit of pasta.

Om de aansluiting de vergemakkelijken, kan de topplaat gewoon van het toestel afgenomen en teruggeplaatst worden zondermeer.

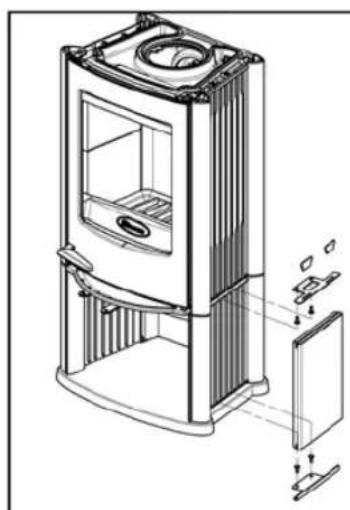

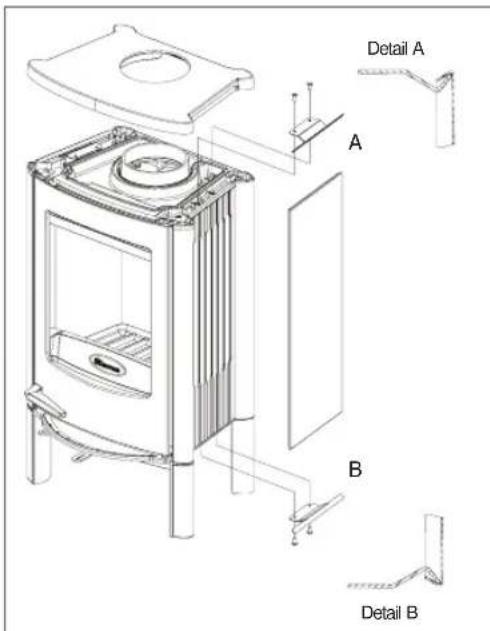

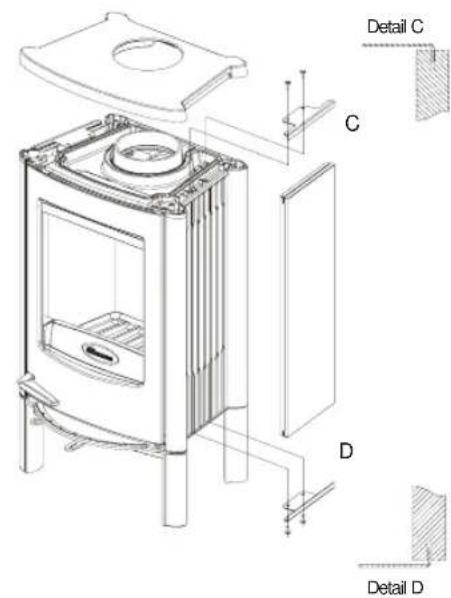

3.2.3. Montage van de zijpanelen Astro2 L.

Uw toestel kan worden voorzien van verschillende soorten lijpelen : gelakte staalplaat of speksteen. De lijpelen waren apart verpakt.

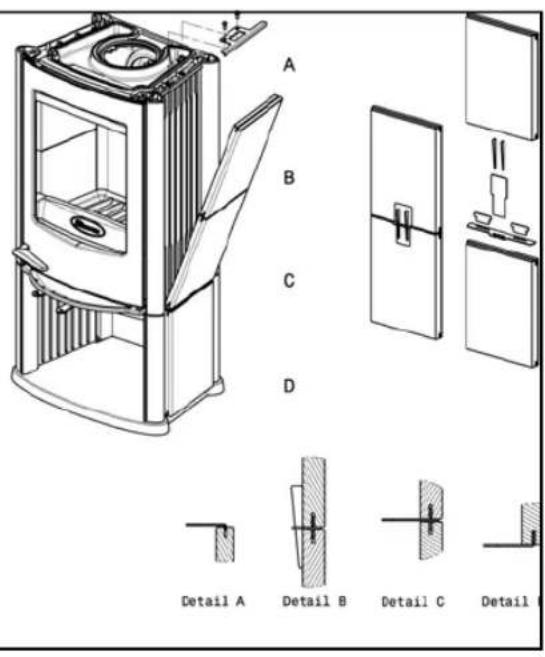

Voor de plaatsing van de zijpanelen: . Zie figuur.

3.2.4. Montage van de spekstenen zijpanelen Astro2 WB

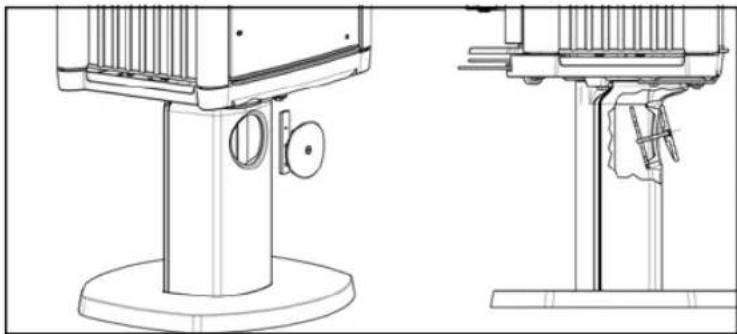

3.2.5. Montage afsuitplaat sukkel Astro2 P

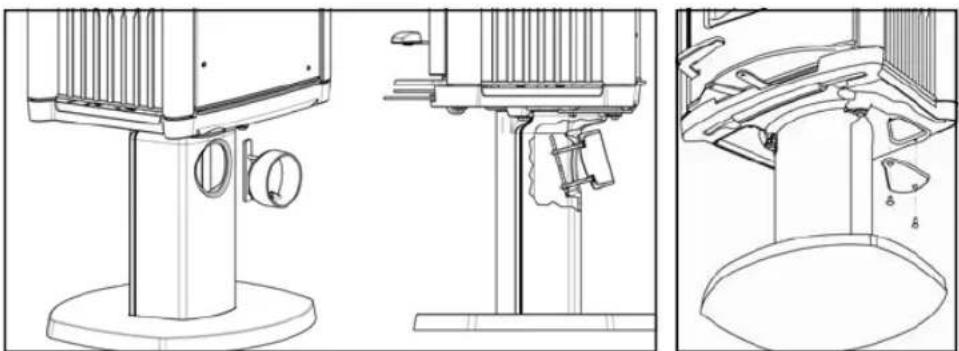

3.2.6. Montage buitenluchttaansluiting Astro2 P

3.3. Aferking

Wonneer het toestel op de juiste in het toestel geplaatst.

Uw toestel is nu gebruiksklaar.

Let op: staat het toestel NOoit branden zonder binnenplaten of vuurvaste stenen.

3.4. Verpakkingsmaterialen

De verpakkingsmaterialen要去 op verantwoorde wijze en conform de overheidsbepalingen worden afgevoerd.

4. Gebruiksaanwijzing

4.1 Brandstof

Dit toestel is uitsluitend geschikt voor het stoken van hout. Alle andere brandstoffen zijn verboden. Het gebruik ervan kan leiden tot ernstige schade aan Uw toestel.

Stook ook geen behandeld hout, zoals sloophout, geverfd hout, geimpregneerd hout of verduurzaamd hout, multiplex of spanplaat. Het stoken ervan, evenals van kunststof, oud papier en huishoudelijk afval is sterk verruilend voor het toestel, de schoorsteen en het milieu. Een schoorsteenbrand kan hiervan het gevolg zichn.

Hout

Gebruik bij voorkeur hard hout. Eik, berg en fruitbomenhout zicheer goede houtsoorten om te stoken.

Het hout moet minstens 2aar goed gedroogd zich op een overdekte en goed verluchtte plaats. Reeds gekloven hout drooegt better. Het maximale vochtpercentage voor droog hout is 20%

Nat hout is als brandstof nicht bruikbaar, u heeft er geen warmte van, alle energie gaat verloren in het verdampen van het vocht, er komen slechtruikende gassen vrij en er is veel roetaanslag op de ruit van de deur en in de schoorsteen.

4.2. Aanmake

Om voldoende trek te creeren

in de schoorsteen en om alzo geen rook in de kamer te bekomen,要去 de schoorsteen voor het aanmaken van de haard eerst voldoende opgewarmd worden. Bij een koude schoorsteen kan men best een "lokvuur"make, door bv. een prop (kranten)-papier boven de vlamplaat aan te steken.

Het toestel wordt aangemaakt met (kranten) papier en/of aanmaakblokjes enkleine stukjes hout.

Zet de deu opeen k de luchtschuiven geheel open.

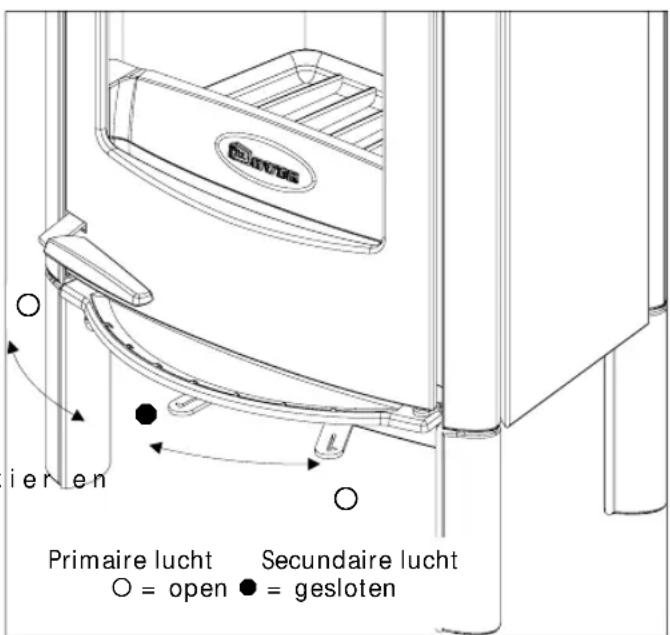

Zie figuur hiernaast voor de wering van de luchtschuiven.

Het is belangrijk dat het aanmaakvuur hevig doorbrandt. Daarna kannen er dikkere stukjes hout op en kan de deur gesloten worden. Is het vuur voldoende gestabiliseerd en is er voldoende gloed dan kan hout worden opgelegd.

4.3. Stoken met hout

De beste regeling van de vuurhaard gekomt men door de aanmaakluchtschuif onderaan volledig te sluiten en de luchttoevoer volledig te regelen met de bovenste luchtschuif. Indien deze regeling onvoldoende blijkt, of om het vuur aan te wakkeren, kan tijdelijk de onderste luchtschuif gedeeltelijk geopend worden voor extra luchttoevoer.

Zorg dat de deur van de kachel steeds goed gesloten is. Stook nooit met open deur. Vulijdig brandstof bij. Vul nooit teveel ineens. Best is de vuurhaard tot maximaa een derde te vullen en regelmatig bij te vullen.

Open de vuldeur steeds langzaam en open ze steeds voor een zo kort möglichkeijd. Vooraleer worden bijgevuld, zorg ervoor dat het houtskoolbed gelijkmatig over de stookvloer verdelijk worden, en ga na dat er net achefter het vuurrooster voldoende gloed is zodat de vulling onmiddelijk vuur vat. Open desnoods de aanmaakluchtschuif onderaan voor eenijdje.

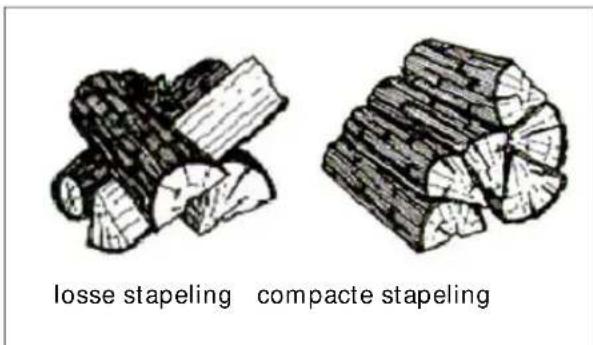

Wanner het hout los gestapeld wordt, za het zeer vlug verbranden waar dat de zuurstof elk stuk hout gemakkelijk kan bereiken. Deze stapeling gebruikt men wanner men kort wil stoken. Wanner het hout compacter gestapeld wordt, za het langzamer verbranden aangezien de lucht slechts bepaalde stukken hout kan bereiken. Het hout wordt best op deze manier gestapeld wanner men voor een langere tijd wil stoken.

Wanneer u langdurig hout op een lage stand stookt, kan er zich in de schoorsteen een afzetting van teer en creosoot vormen. Teer en creosoot zijn zeer brandhaar. Als deze stoffen zich teveel afzetten in de schoorsteen, kan er bij een plotse hoge temperatuur een schoorsteenbrand ontstaan. Daarom is hetoodzakelijk regelmatig het toestel flink door te stoken, zodate geringe afzettingen van teer en creosoot onmiddelijk verdwijnen.

Bij een te lage stand gaat er zich ook teen afzetten op de ruit en de deuren.

Het is better, bij milde buitentemperatuur, de kachel slechts enkele uren per dag intens te latent branden.

4.4. Ontassen

Onderaan de vuurhaard is het toestel voorzien van een openkapbaar ontassingsluik.

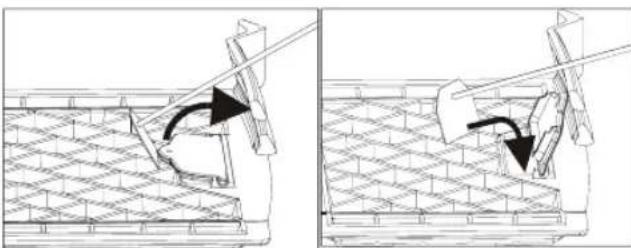

Voor het verwijderen van de assen opent u het ontassingsluik (zie figuur), zodate overtollige assen met het trekschepje in de asbak hunnen worden geleveegd. Met de bijgeleverde "koude" hand kan de asbak uit het toestel genomen worden (zie figuur).

Van hout hebt u relatief weinig assen en is het nicht nodig uw toestel elke keer te ontassen. De assen in de holtes tussen de ribben van de stookvloer hoeft u bovendien helemaal Niet te verwijderen. Het stoken van hout in een asbed geeft overigens een betere verbranding.

4.5. Doven

Vul geen brandstof bij en LAST de kachel gewoon uitgaan.

Als een vuur getemperd worden door de luchttoevoer te verminderen, komen veel schadelijke stoffen vrij. Het vuur要去 waarom vanzelf uitbranden en mag pas verlaten worden als het goed gedoofd is.

4.6. Weersomstandigheden

Waarschuwing!

Bij nevel en dichte mist worden de afvoer van de rookgassen door de schoorsteen sterk bemoeilukt, en+kunnen rookgassen neerslaan en stankoverlast gezven.

Indien het nicht=echt nodig is, kunt u beter onder deze weersomstandigheden nicht stoken.

5. Onderhoud

Het vraagt weinig moeite om uw toestel in goede staat te houden.

Controleer regelmatig of het dichtingkoord van de deuren nog goed afluit.

Het toestel worden aan de buitenzijde zuiver gemaakt met een vochtig zeemvel, als het voldoende koud is. Poets het toestel nooit wanner het nog warm is.

Kleine verfbeschadigingen können bijgewerkt worden met een spuitbus. Uw verdeler kan U de gpaste spuitbus bezorgen.

Kleine emailbeschadigingen worden hersteld met een reparatiekit van de gewenste kleur, beschikbaar bij Uw verdeler. Let erop dat er geen agressieve zure produkten op geëmailleerde onderdelen verechtkommen.

Bij het eerste gebruik na het spuiten kan Uw toestel nog wat geur afgeven. Dit verdwijntECHTERSNEL.

Het glas worden gereinigd met in de handel verkrijgbare glasreinigingsproducten (bv. producten voor keramische kookplaten). Uw installmenteur kan U ook aangepaste producten bezorgen. GebruikECHTER nooit schurende of bijtende producten.

Aan het eind van het stockseizoen sluit u de schoorsteen af met een prop krantenpapier. U kurz nu de kachel inwendig goed schoon makeen. Vernieuw indien nodig dekoordafdichtingen en kit eventuele lekkages dicht. Verwijder eventeel ook devlamplaat bovenaan in de vuurhaard voor een grondige reiniging.

Vooraleer het stockseizoen aan te vangen, waar U eerst de schoorsteen door een erkendvakman vegen.

Ook tijdens het stockseizoen is het nuttig de schoorsteen op roet te controleren. Controller ook steeds de schoorsteen nadat het toestel een langearend zicheer gebruikt is geweest. Controle en onderhoud van de schoorsteen is een wettelijk verplichting.

Wanner bovenstaande punten in acht genomen worden, zult U in volle tevredenheid kunnen genieten van uw kachel.
