MODE D'EMPLOI ASTRO 3MFWB DOVRE
kachelruitreiniger 16
schoorsteenbrand 4,11,14
ventilatie 4-5
Déclaration de conformité 3
Sécurité 4
Conditions d'installation.5
Généralités 5 Ventilation de la pièce 5 Sols et murs 6 Description du produit 6
Installation 6
Préparation générale 6 Préparation du raccordement au conduit de cheminée 8 Préparation du raccordement d'air extérieur 9 Pose et raccordement 11
Utilisation 11
Première utilisation. 11 Combustible 11 La combustion au bois 12 La combustion avec des briquettes de lignite 13 Allumer un feu avec de l'anthracite 13 Extinction du foyer. 14 Décaissement 15 Brouillard et brume 15 Résolution problèmes 15
Entretien 15
Conduit de cheminée 15 Nettoyage et autre entretien régulier... 16

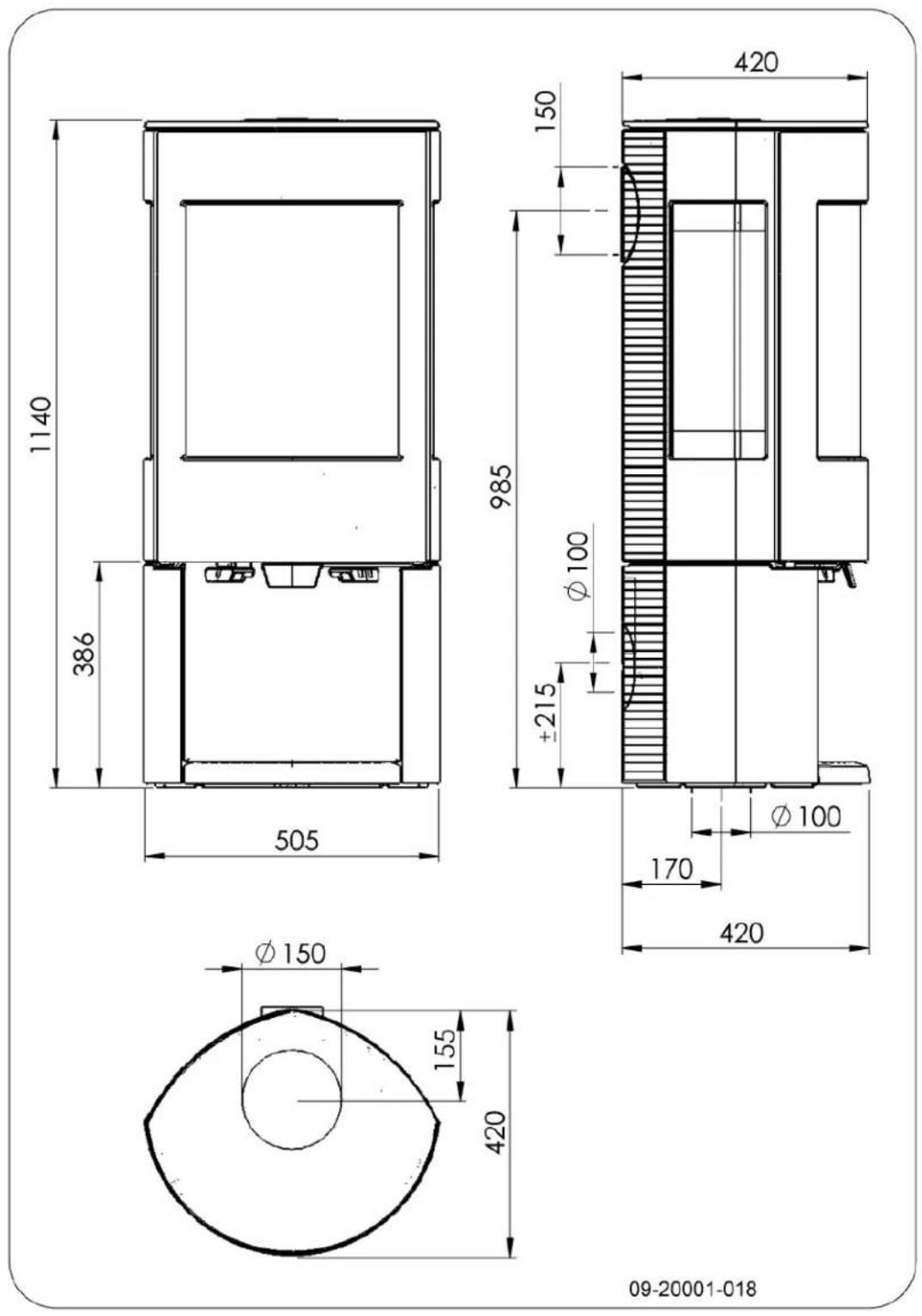

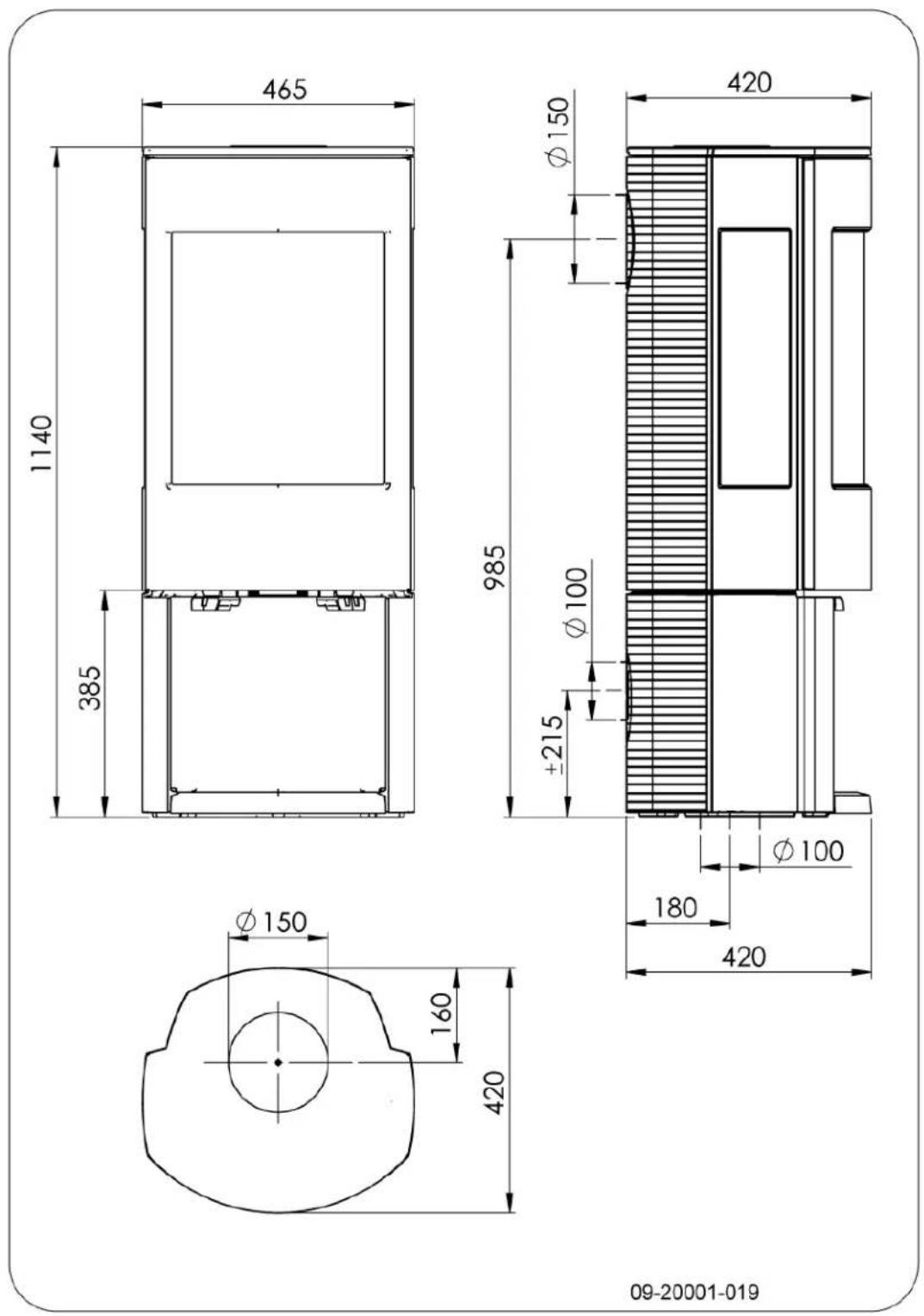

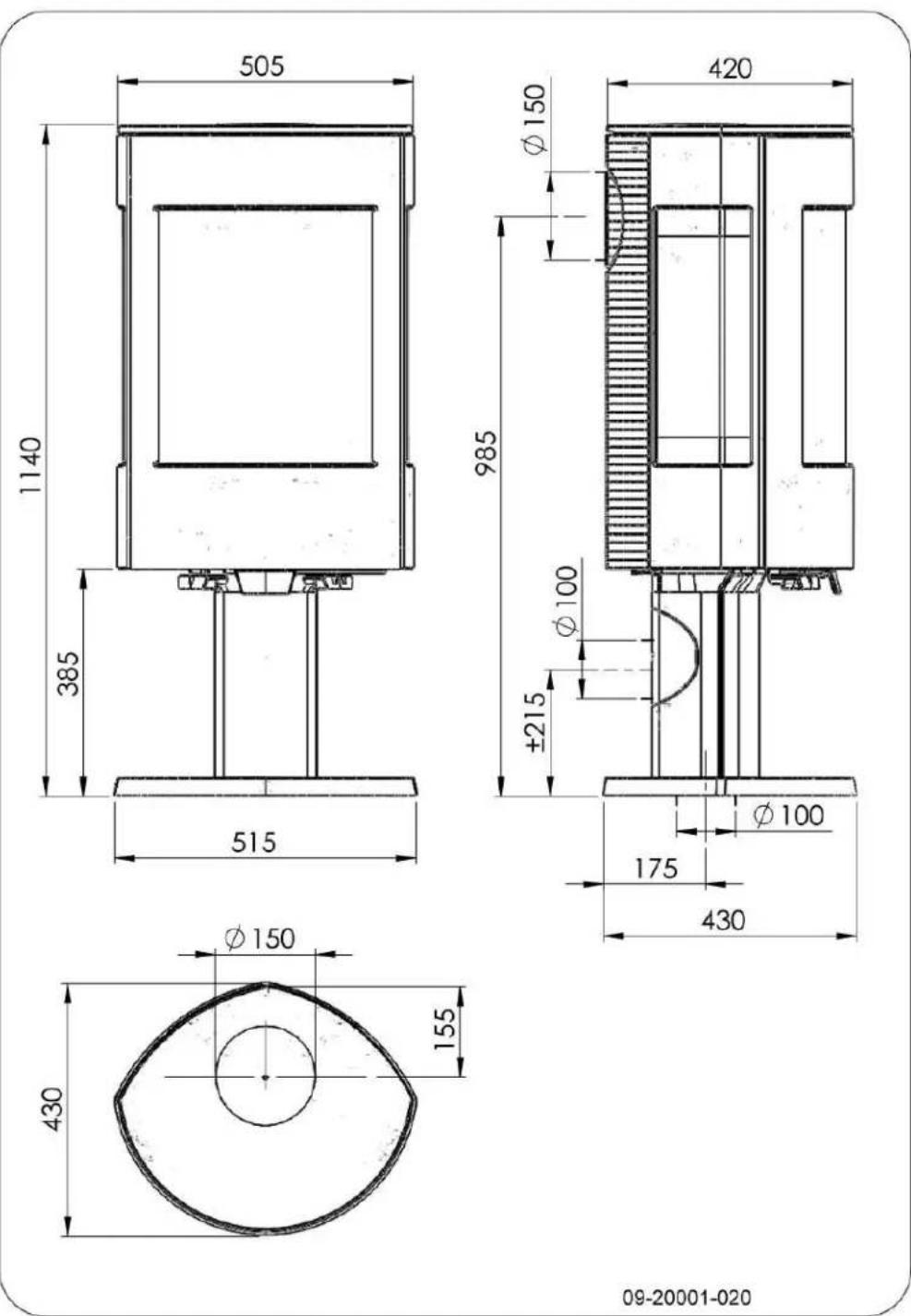

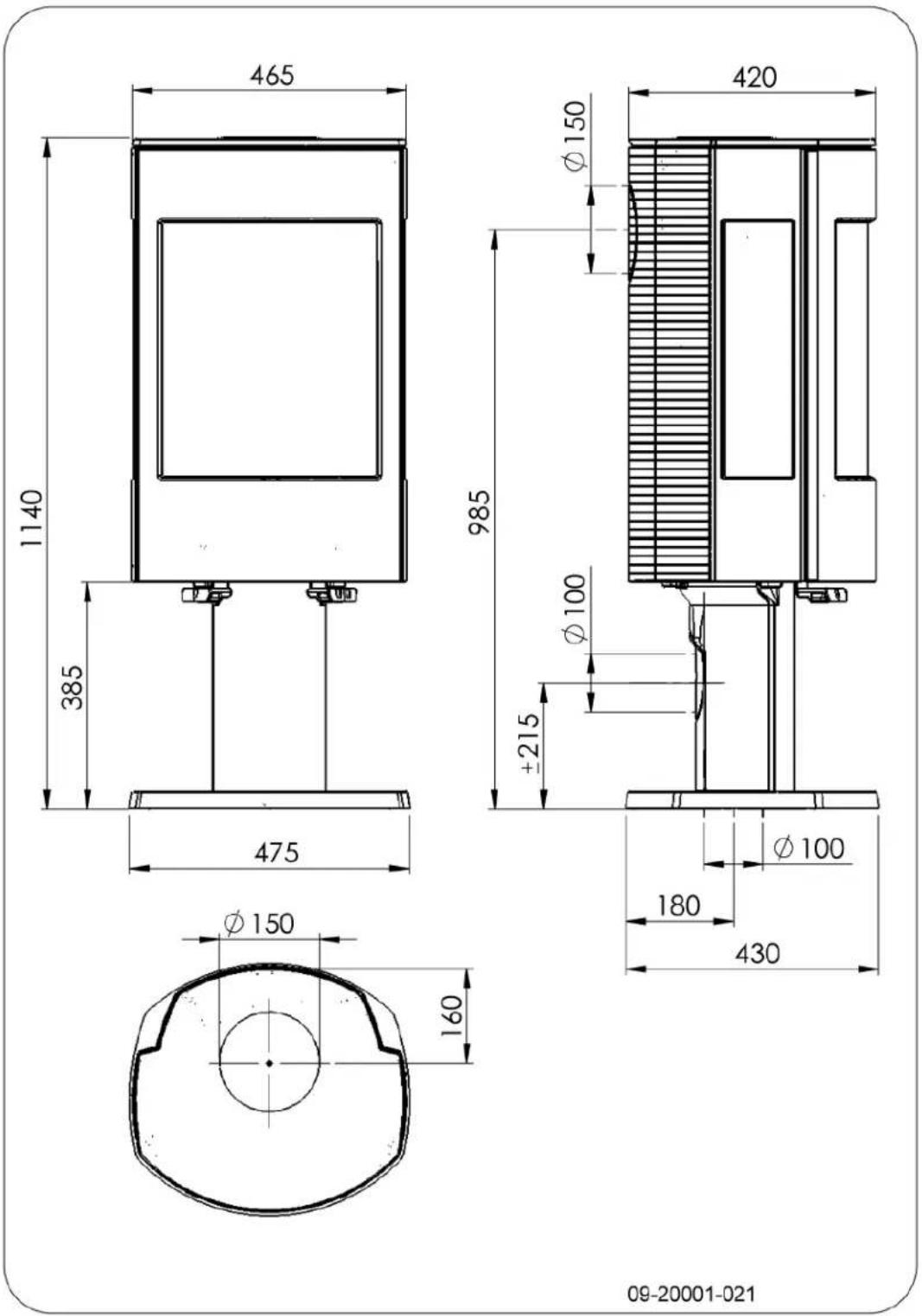

Annexe 1: Caractéristiques techniques 18 Annexe 2 : Dimensions 20 Annexe 3: Distance d'éloignement avec des matériaux combustibles 24 Annexe 4 : Tableau de diagnostic 28 Index 29
Chère utilisatrice, cher utilisateur, En achetant ce poêle DOVRE, vous avez opté pour un produit de qualité. Ce produit fait partie d'une nouvelle génération d'appareils de chauffage écologiques et économiques en énergie. Ces appareils utilisent de manière optimale la chaleur convective, ainsi que la chaleur rayonnante.
Votre poèle DOVRE est fabriqué avec les moyens de fabrication les plus modernes. Si vous rencontrez un problème quelconque sur votre appareil, vous pouvez toujours faire appel au service DOVRE. L'appareil ne doit jamais être modifié ; veuillez toujours utiliser des pièces d'origine. L'appareil est prévu pour être placé dans un logement. Il doit être raccordé hermétiquement à un conduit de cheminée fonctionnant correctement. - Nous vous recommandons de faire appel à un chauffagiste agréé professionnel pour installer votre appareil. DOVRE décline toute responsabilité pour des problèmes ou des dommages dus à une installation incorrecte. Lors de l'installation et de l'utilisation, les consignes de sécurité décrites ci-après doivent toujours être respectées.
Ce mode d'emploi contient des informations concernant l'installation, l'utilisation et l'entretien en toute sécurité de l'appareil de chauffage DOVRE. Si vous souhaitez recevoir des informations complémentaires ou des spécifications techniques ou si vous rencontrez un problème lors de l'installation, veuillez d'abord contacter votre distributeur.
© 2013 DOVRE NV
Les produits faisant l'objet d'une amélioration permanente, les spécifications de l'appareil livré pourront diverger de celles mentionnées dans cette brochure sans avis préalable.
DOVRE N. V. Nijverheidsstraat 18 Tél.: +32 (0) 14 65 91 91 2381 Weelde, Fax: +32 (0) 14 65 90 09 Belgique Belgique E-mail: info@dovre.be
Sécurité
Attention! Toutes les consignes de sécurité doivent être strictement respectées. Avant d'utiliser votre poèle, lisez attentivement les instructions pour l'installation, l'utilisation et l'entretien. L'appareil doit être installé conformément à la législation et aux prescriptions nationales. Toutes les dispositions régionales et les dispositions concernant les normes européennes et nationales doivent être respectées lors de l'installation de l'appareil. Nous vous recommandons de faire installer le poèle par un installateur agréé. Ce spécialiste connaît les dispositions et les réglementations en vigueur. L'appareil est conçu pour le chauffage. Toutes les surfaces, y compris la vitre et le conduit de raccordement peuvent être brûlantes (plus de 100^) ! Pour manipuler l'appareil, portez toujours un gant résistant à la chaleur ou utilisez une poignée main froide. Assurez-vous de garantir une protection suffisante lorsque de jeunes enfants, des personnes handicapées et des personnes âgées se trouvent à proximité de l'appareil. Respectez impérativement les distances de sécurité entre le poèle et les matériaux inflammables. Ne placez jamais de rideaux, vêtements, linges ou autres matières combustibles sur ou à proximité du poèle. Lorsque votre poèle fonctionne, n'utilisez jamais de produits explosifs ou facilement inflammables à proximité du poèle. Prévenez tout départ de feu dans le conduit de cheminée en faisant ramoner régulièrement le conduit concerné. Ne laissez jamais le feu brûler avec la porte du poèle ouverte. En cas de départ de feu dans le conduit de cheminée : fermez les arrivées d'air du poèle et appelez les pompiers.
Si la vitre du poêle est brisée ou fendille, il faut la remplacer avant d'utiliser à nouveau l'appareil.
Veillez à avoir une aération suffisante de la pièce où se trouve le poèle. Une aération insuffisante peut engendrer une combustion incomplète et l'échappement de gaz toxiques dans la pièce. Consultez le chapitre « conditions d'installation » pour de plus amples informations concernant l'aération.
aérateur de salle de bain) aient une propre arrivée d'air extérieur ou soient éteints lorsque le poêle est allumé.
Vous pouvez également raccorder l'appareil à une alimentation en air extérieur. Une aération supplémentaire n'est pas nécessaire dans ce cas.
Généralités
L'appareil doit être raccordé à un conduit de cheminée fonctionnant correctement. Pour les dimensions de raccordement : voir l'annexe « Caractéristiques techniques » Informez-vous auprès d'un professionnel des pompiers et/ou de votre compagnie d'assurances pour connaître les éventuelles exigences et dispositions spécifiques.
L'appareil a besoin d'air (oxygène) pour garantir une bonne combustion. L'appareil est alimenté en air de la pièce où il se trouve, par le biais d'admissions d'air réglables.
Un manque d'aération peut engendrer une combustion incomplete et des gaz toxiques peuvent se répandre dans la pièce.
La rècle de base est que l'alimentation en air doit être de 5,5cm²/kW. Une aération supplémentaire est nécessaire dans les cas suivants:
L'appareil est placé dans une pièce correctement isolée. Il existe une aération mécanique (VMC), un système d'aspiration central ou une hotte de cuisine dans une cuisine américaine, par exemple.
Vous pouvez créer une aération supplémentaire en plaçant une grille d'aération dans un mur donnant sur l'extérieur.
Veillez à ce que les autres appareils utilisant l'air (sèche-linge, second appareil de chauffage ou
Sols et murs
Le sol sur lequel l'appareil sera posé doit avoir une force portante suffisante. Pour connaître le poids de l'appareil : voir l'annexe « Caractéristiques techniques »
En cas de sol inflammable, posez une plaque de sol non inflammable pour le protégérer contre la chaleur rayonnante. Voir l'annexe « Distance d'éloignement avec des matériaux inflammables »
Placez le matériel inflammable comme le linoleum, les tapis, etc., sous le hourdis ignifuge.

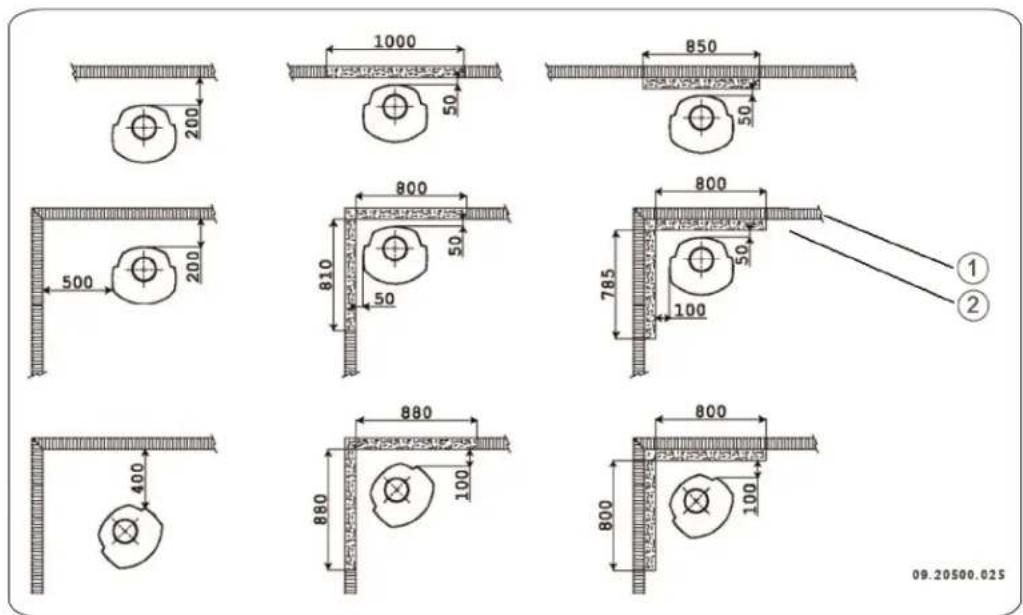

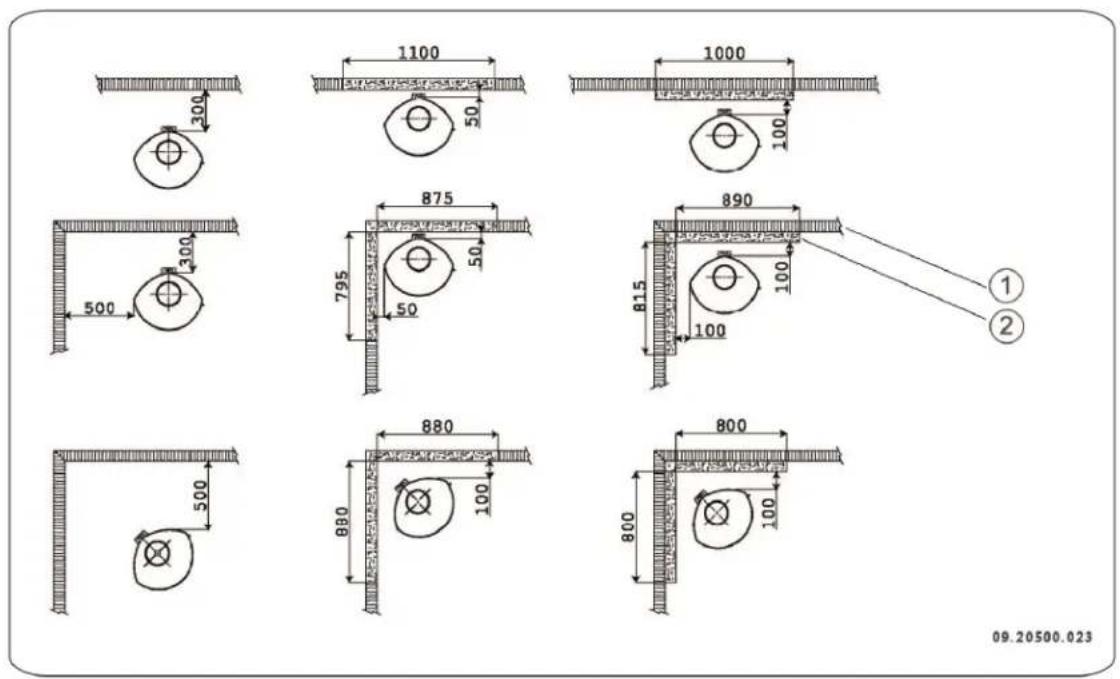

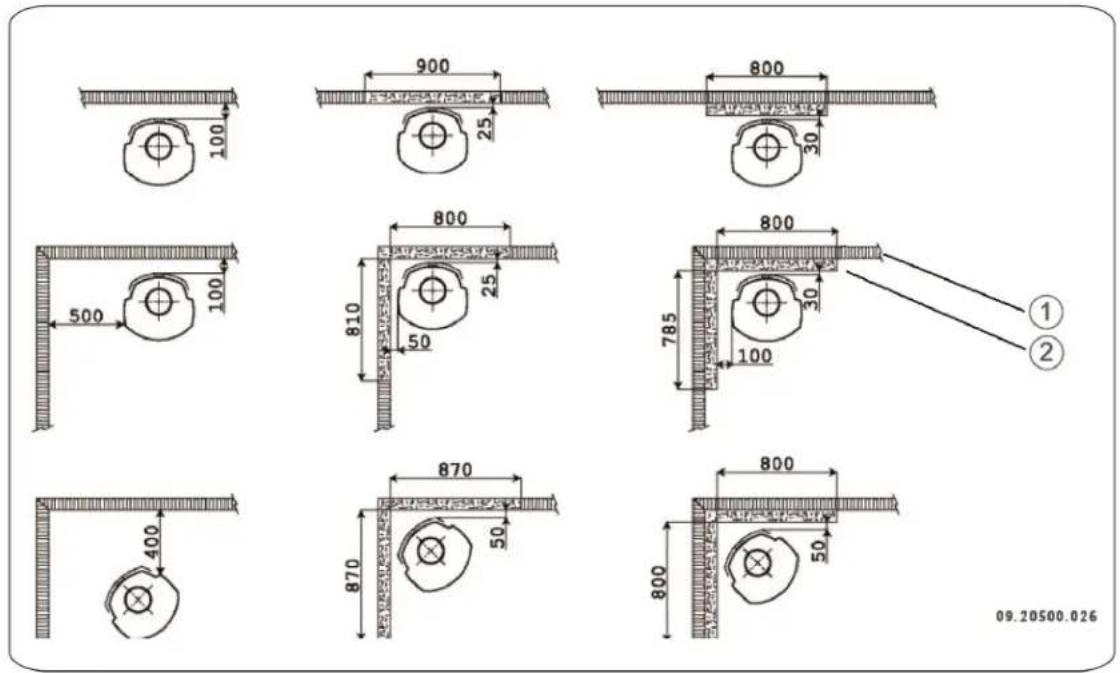

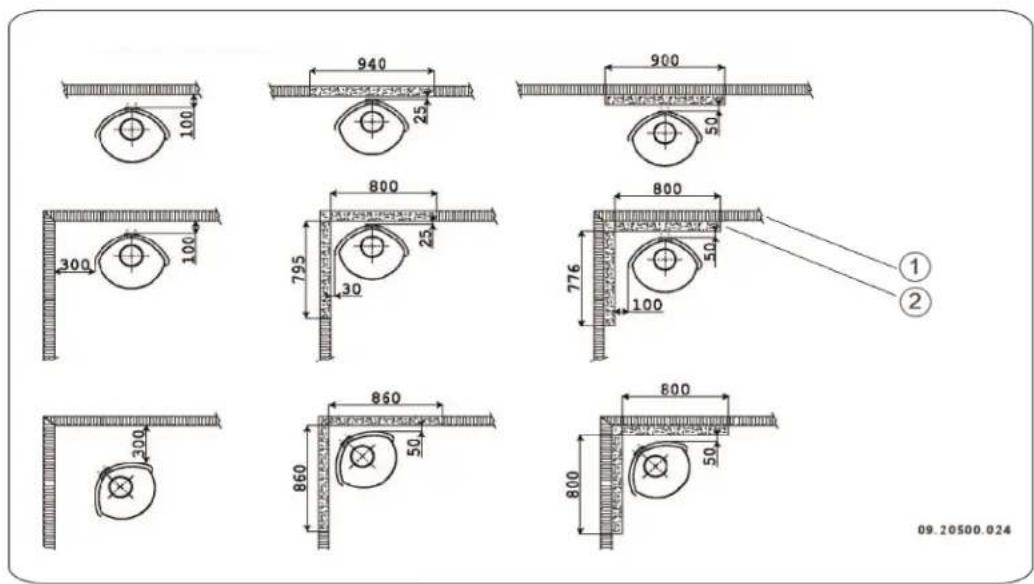

Veillez à ce qu'il y ait une distance suffisante entre l'appareil et les matériaux inflammables, tels que parois et mobilier en bois.
La conduite de raccordement doit être refractaire
égallement de la chaleur. Assurez-vous qu'il y ait une distance ou une protection suffisante entre la conduite de raccordement et le porte matériel inflammable. Registre d'air primaire
La règle de base pour une conduite à simple paroi est une distance de trois fois le diamètre. Si la conduite est gainée, la distance à respecter est d'une fois le diamètre.
Les tapis doivent se trouver au moins à 80 cm du foyer.

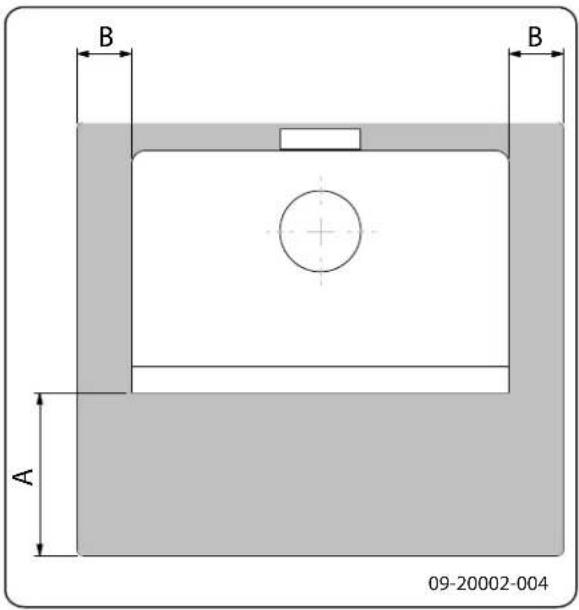

Si le sol devant le poêle est inflammable, protégez-le avec un hourdis ignifuge, pour que les cendres éventuelles ne le brûlent pas. Le hourdis doit répondre aux normes nationales.
Pour les dimensions du hourdis ignifuge : voir l'annexe « Distance d'éloignement avec des matériaux inflammables »
Pour toute autre exigence en matière de sécurité contre l'incendie : voir l'annexe « Distance d'éloignement avec des matériaux inflammables »

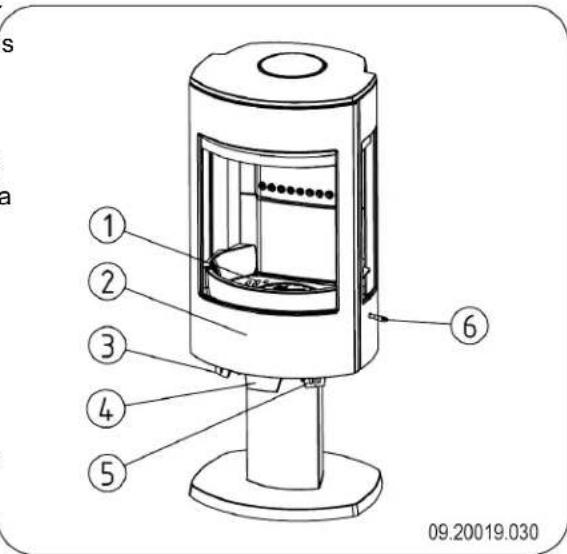

Description du produit
Grille de combustion 2. Porte 3. Réglage d'air primaire
Verrou de la porte
- Registre d'air secondaire
- Tige de tisonnage

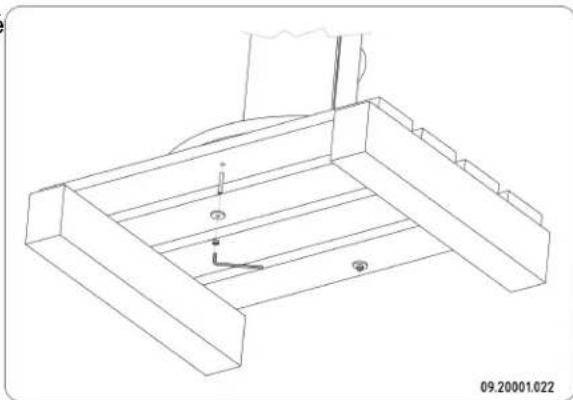

Préparation générale
Contrôler le poèle immédiatement à la réception en recherchant les dommages (de transport) et autres manquements éventuels. L'appareil est fixé à la palette avec des vis sur le dessous.
En cas de manquements ou dommages (de transport) eventuellement constatés, n'utilisez pas le poèle et informez le fournisseur.
- Otez les pièces démontables (plaques internes réfractaires, grille de combustion, plaque supérieure, bac à cendres) de l'appareil avant d'installer ce dernier.
Afin de faciliter la manipulation de l'appareil et de prévenir des endommagements, vous pouvez ôter toutes les pièces démontables de l'appareil.
Veillez bien à la position d'origine de ces pièces, afin de pouvoir les replacer correctement après l'installation.

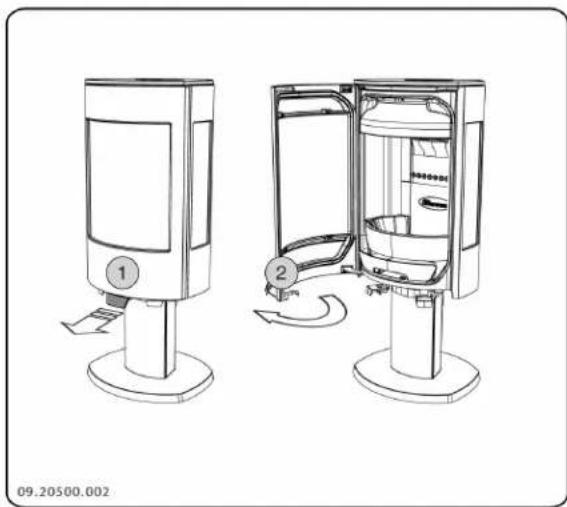

- Ouvrez la porte ; voir illustration suivante.

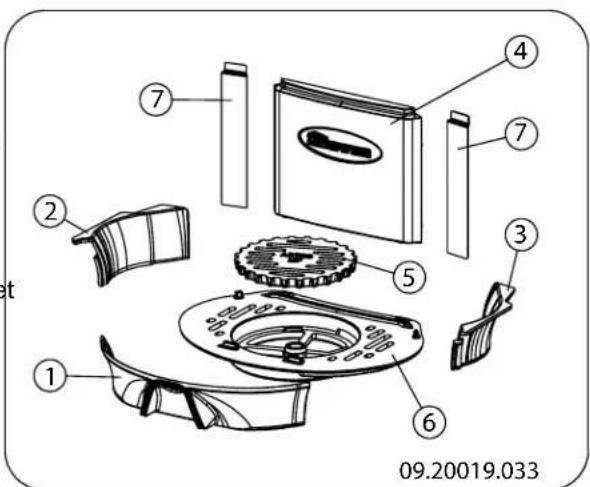

Pièces internes amovibles
1 03.77099.002 Corbeille avant 2 03.77400.002 Corbeille gauche 3 03.77401.002 Corbeille droite 4 03.08365.002 Plaque intérieure 5 03.61115.100 Grille de tisonnage 6 03.66532.100 Grille de combustion
1 03.77099.002 Corbeille avant 2 03.77402.002 Corbeille gauche 3 03.77403.002 Corbeille droite 4 03.08365.002 Plaque interieure 5 03.61115.100 Grille de tisonnage 6 03.66532.100 Grille de combustion 7 03.35210.000 Pièce angulaire
- Déposez les plaques internes réfractaires; voir illustration suivante.

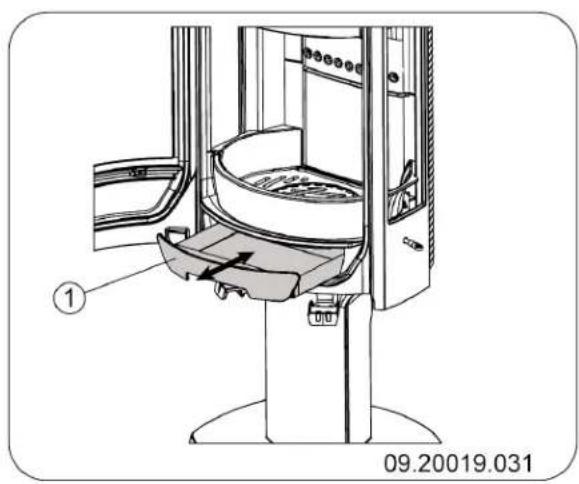

Déposez le bac à cendres; voir illustration suivante.
Les plaques internes en vermiculite sont d'un poids léger et sont généralement d'un coloris ocre à la livraison. Elles isolent la chambre de combustion, afin d'améliorer la combustion. Les plaques internes en fonte protègent la chambre de combustion et réfractent la chaleur dans l'environnement.
Préparation du raccordement au conduit de cheminée
Lors du raccordement du poèle à un conduit de cheminée, vous avez le besoin entre un raccordement sur le dessus ou à l'arrière du poèle.
À la livraison du poêle, le raccordement est laissé ouvert à l'arrière.
Vous devez observer la sortie que vous ne souhaitez pas utiliser avec le couvercle de fermeture fourni correspondant. - Vous devez monter le collier de raccordement fourni correspondant sur la sortie que vous souhaitez utiliser. Le matériel d'étanchéité et de fixation est fourni.

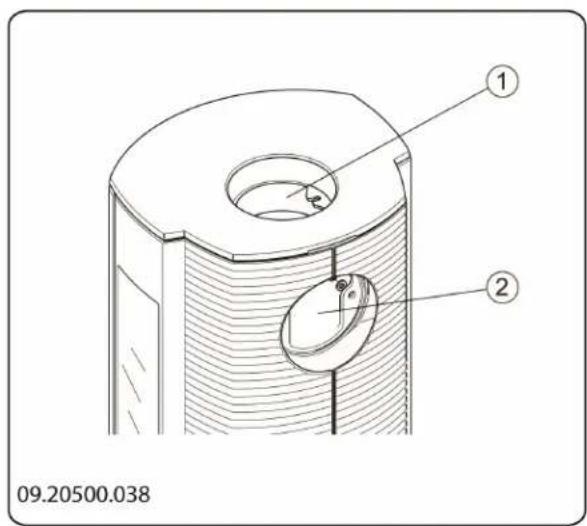

1 Raccordement - dessus 2 Raccordement - arrière

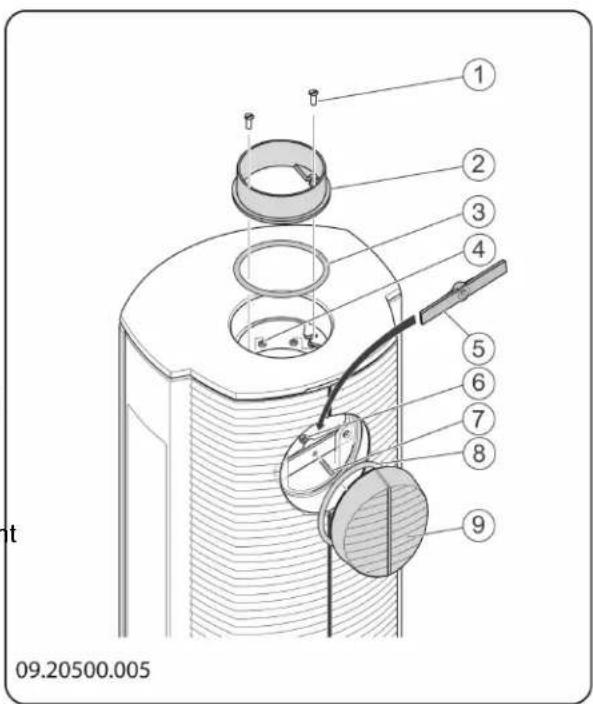

Raccordement sur le dessus
Déposez la plaque supérieure.
La plaque supérieure peut être retirée simplement du poêle.
2. À la sortie sur le dessus, appliquez le kit d'étanchéité sur la surface de contact sur laquelle la buse de raccordement sera placée. 3. Montez la buse de raccordement avec les matériaux de fixation livrés. 4. À la sortie à l'arrière, appliquez le kit d'étanchéité sur la surface de contact sur laquelle le couvercle de fermeture sera placé. 5. Montez le couvercle de fermeture avec les matériaux de fixation.

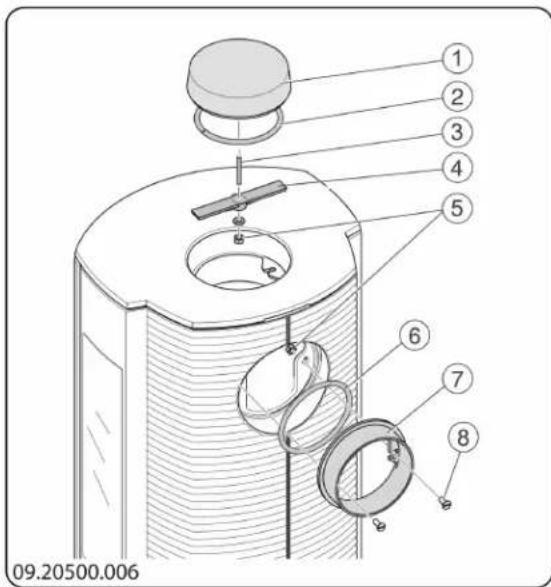

Raccordement à l'arrière
- Déposez la plaque supérieure. 1. La plaque supérieure peut être retirée simplement du poêle. 2. À la sortie située sur le dessus, appliquez le kit d'étanchéité sur la surface de contact sur laquelle le couvercle de fermeture sera placé.
- Montez le couvercle de fermeture avec les matériaux de fixation.
- Appliquez le kit d'étanchéité à l'arrière sur la surface de contact sur laquelle la buse de raccordement sera placée.
- Montez la buse de raccordement avec les matériels de fixation livrés.

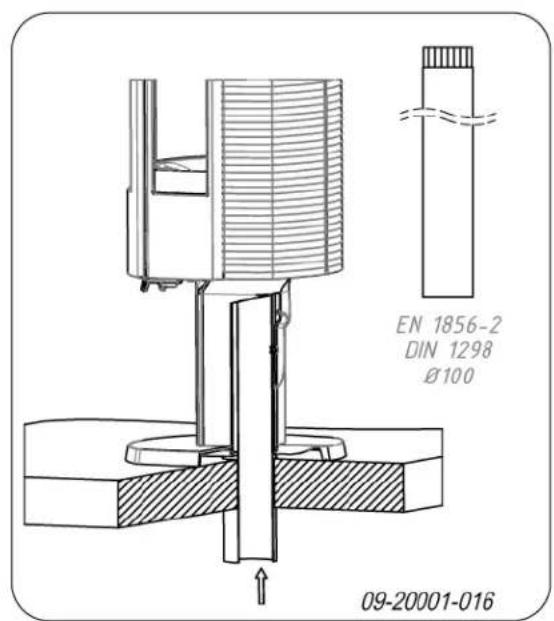

Préparation du raccordement d'air extérieur
Si le poèle est placé dans une pièce insuffisamment aérée, vous pouvez monter sur le poèle le kit de raccordement fourni pour l'alimentation en air extérieur. Il vous faut alors obturer certaines arrivées d'air se trouvant sur l'appareil avec les matériels de recouvrement fournis. Il est conseillé d'utiliser un kit de raccordement doté d'un clapet que vous pourrez fermer lorsque l'appareil n'est pas utilisé.
Le tube d'arrivée d'air a un diamètre de 100 mm. Si vous utilisez un tube lisse, il doit avoir une longueur maximale de 12 mètres. Si vous utilisez des accessoires tels que des coudes, vous devez réduire d'un mètre la longueur maximale (12 mètres) pour chaque accessoire.

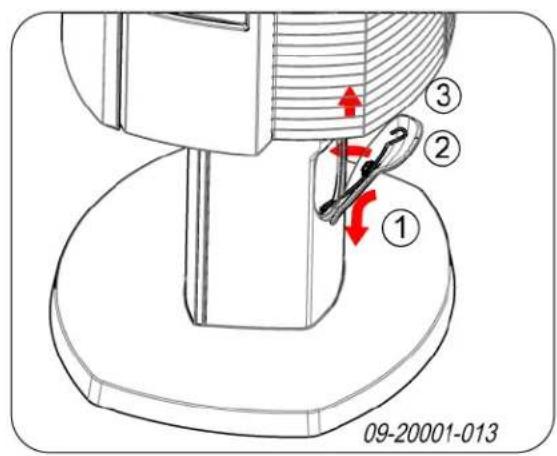

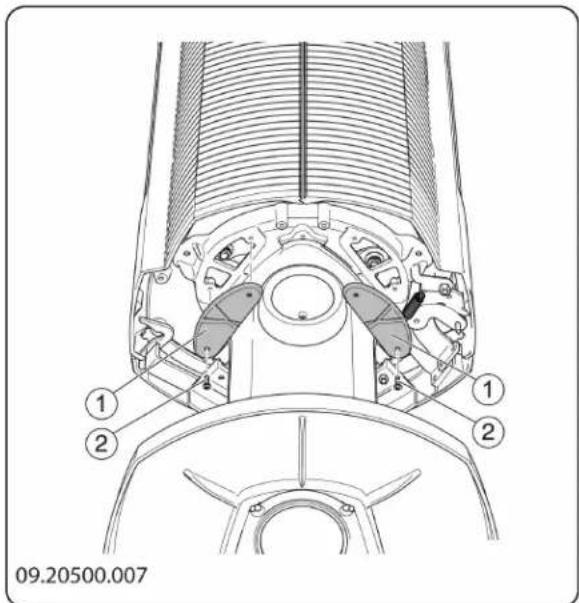

- Fermez l'admission d'air dans le fond du poèle avec les plaquettes de recouvrement en fonte (1) et les vis (2) ; voir illustration suivante.
Fermez l'admission d'air dans le fond du poêle pour éviter que l'air d'une pièce insuffisamment aérée ne soit utilisé pour la combustion.
- Pour un raccordement en air extérieur par le sol : a. Percez un passage pour le raccordement dans le sol (consultez l'Annexe 2 « Dimensions », pour le bon emplacement du passage pour le raccordement). b. Faites glisser un tube d’arrivée d’air droit sur le collier de raccordement de l’appareil, de manière à ce qu’il ne puisse pas glisser ; voir figure suivante.

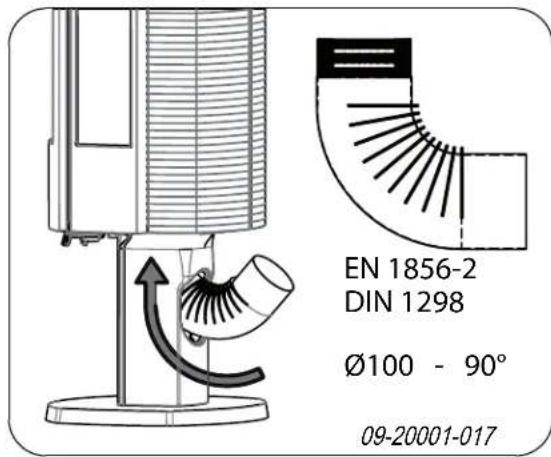

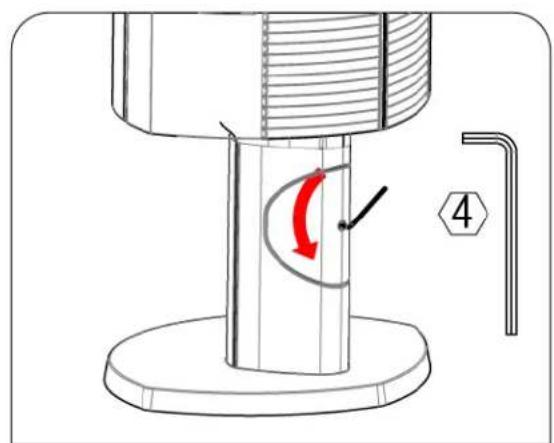

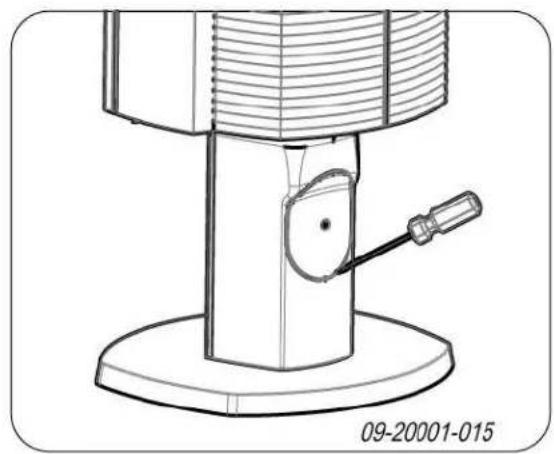

- Pour un raccordement en air extérieur par l'arrière de l'appareil :
a. Réalisez une ouverture dans le socle ou le compartiment à bois en retirant la plaque de recouvrement à l'arrière du socle ou du compartiment à bois ; voir figures suivantes.
En fonction de la version de l'appareil, la plaque de recouvrement est fixée avec des clips à dessort ou une plaquette de fermeture. Dans le cas d'une fixation à dessort, utilisez un tournevis pour sortir la plaque de recouvrement de sa rainure.
b. Raccordez le « coude » hermétiquement à l'ouverture dans le socle ou le compartiment à bois, de manière à ce qu'il ne puisse pas glisser ; voir illustration suivante.
En fonction de la version du coude, la hauteur du raccordement dans le mur peut varier.
Pose et raccordement
- Placez l'appareil à l'endroit approprié, sur un sol plat et de niveau.
- Raccordez hermétiquement l'appareil au conduit de cheminée.
- En cas de raccordement à l'air extérieur : raccordez le conduit d'alimentation en air extérieur sur le collier de raccordement dans le socle ou le compartiment à bois de l'appareil ou le coude monté.
- Replacez toutes les pièces démontées au bon endroit sur l'appareil. Ne faites jamais fonctionner votre appareil si les plaques internes réfractaires ne sont pas montées.
L'appareil est à présent prêt pour l'emploi.
Première utilisation
Lorsque vous utilisez le poèle pour la première fois, faites un feu intensif pendant quelques heures. Ce durcira la laque résistante à la chaleur. Cela peut toutefois générer de la fumée et une odeur incommodante. Ouvrez eventuellement quelques minutes les portes et les fenêtres de la pièce dans laquelle se trouve le poèle.
Combustible
Le poèle est adapté pour brûler du bois naturel, scié et fendu et suffisamment sec. Le poèle est également adapté pour brûler des briquettes de lignite et des boulets d'anthracite.
N'utilise jamais d'autres combustibles que celui prévu pour le poêle, car ils risquent d'endommager irrémédiablement le poêle.
Les combustibles suivants ne doivent jamais être utilisés car ils sont polluants, et peuvent encrasser intensivement l'appareil et le conduit de cheminée et engendrer un départ de feu dans le conduit de cheminée :
Bois traités, tels que bois de démolition, bois peint, bois imprégné, bois conservé, contreplaqué et aggloméré. Plastique, vieux papier et déchets ménagers.
Bois
Utilisez de préférence du bois dur provenant d'essences feuillues telles que le chêne, le hêtre, le bouleau et les arbres fruitiers. Ces bois brûlent lentement avec des flammes douces et régulières. Le bois de conifères contient plus de résine, brûle plus rapidement et produit plus d'étincelles. Utilisez du bois sec d'un pourcentage d'humidité maximum de 20%. Pour cela, le bois doit avoir séché pendant 2 ans au moins. Sciez le bois à la mesure et fendez-le lorsqu'il est encore vert. Le bois vert se fend plus facilement et le bois fendu sèche. Stockez le bois sous un auvent où le vent peut circuler. N'utilisez pas de bois mouillé. Le bois mouillé donne moins de chaleur car toute l'énergie va être consacrée à l'évaporation de l'humidité. Cela produit également beaucoup de fumée et des dépôts de suie sur la porte du poêle et dans le conduit de cheminée. La vapeur d'eau se condense dans le poêle et peut provoquer des fuites le long des joints du poêle et des taches noires sur le sol de la pièce. La vapeur d'eau peut aussi se condenser dans le conduit de cheminée et former de la créosote. La créosote est extrêmement inflammable et peut produire un départ de feu dans la cheminée.
Briquettes de lignite
Les briquettes de lignite représentent à peu près les mêmes caractéristiques de combustion que le bois.
Avant de placer des briquettes de lignite, veillez à avoir un bon lit de charbon de bois. Pour allumer le poêle, suivez les instructions dans le paragraphe « Allumage ».
Boulets d'anthracite
Les anthracites sont répartis dans différentes catégories d'après leurs caractéristiques,
déterminées dans certains cas par la réglementation, telles que le pourcentage de matières volatiles. La
teneur en cendres de l'anthracite se situe entre 3
13%. Plus la teneur en cendres est faible, plus la puissance calorifique est élevée et moins il sera nécessaire de débarrasser le poèle.
Utilisez de préférence de l'anthracite de catégorie courte. Avec une faible teneur en cendres. Utilisez le calibre recommandé 12/22 ou 20/30. Pour allumer le poèle, suivez les instructions dans le paragraphe « Allumage ».
La combustion au bois
Après avoir suivi les instructions pour faire un feu d'allumage :
- Ouvrez lentement la porte de l'appareil.
- Étalez uniformément le lit de braises dans le fond du foyer.
- Empilez quelques buches sur le lit de charbon de bois.
Empilage non serré
Quand le bois est empilé non serré, il brûlera vite du fait que l'oxygène pourra atteindre facilement chaque bûche. Un empilage de cette façon est recommandé si vous souhaitez chauffer pendant une période
Empilage serre
Quand le bois est empilé serré, il brûlera plus lentement du fait que l'oxygène ne pourra atteindre que quelques bûches. Un empilage serré est recommandé si vous souhaitez chauffer pendant une longue période.
- Fermez la porte de l'appareil.
- Fermez l'arrivée d'air primaire et laissez l'arrivée d'air secondaire ouverte.
Remplissez au maximum un tiers du volume total du corps de chauffe.
- Ouvrez complètement le registre d'air primaire.
- Ouvrez lentement la porte de l'appareil.
La combustion avec des briquettes de lignite
- Étalez uniformément le lit de braises dans le fond du foyer.
- Étalez le contenu d'une pelle de boulets sur le lit, une de braises et attendez que les boulets soient air rouges avant d'ajouter une dose supplémentaire.
Les briquettes de lignite brûlent presque de la même manière que le bois. Veillez à une alimentation en air suffisante sous le feu en utilisant l'admission d'air 5 primaire. Voir également le paragraphe « Combustion au bois »
Ajoutez maintenant plus de boulets.
La combustion de briquettes de lignite produit beaucoup de cendres. Il faut donc éliminer régulièrement les cendres excédentaires. Voir le chapitre « Décaissement » pour consulter les instructions.
Attention de ne pas étouffer le feu en ajoutant une dose trop importante de boulets d'un seul coup.
La quantité maximale a été atteinte lorsque la quantité précédente de boulets ardents est tout juste visible.
Pour connaître les caractéristiques et la manière d'utiliser les briquettes de lignite : consultez votre fournisseur de briquettes de lignite ou lisez l'emballage des briquettes de lignite.
- Fermez la porte.
Après avoir suivi les instructions pour la préparation du feu :
- Laissez les boulets bien rougir quelques minutes et régalez ensuite l'alimentation d'air avec le registre d'air primaire.
- Ouvrez lentement la porte de l'appareil.
Si la corbeille ou les lamelles de fonte commence à rougir, votre feu est trop fort.
- Étalez uniformément le lit de braises dans le fond du foyer. (1)
- Descendez réguliè de tisonnage, utilisez la main froide fournie. (missing or bad snippet)
- Placez les briquettes de lignite sur le lit de braises.
- Fermez la porte.
- Descendrez régulièrement le fond du foyer en utilisant la grille de tisonnage. Pour utiliser la tige de tisonnage, utilisez la main froide fournie.
Allumer un feu avec de l'anthracite
Fermez toujours le registre d'air secondaire lorsque vous allumez un feu avec des boulets d'anthracite.
Placez le clapet d'air de sélection du combustible en position fermée.
Après avoir suivi les instructions pour la préparation 1. du feu :

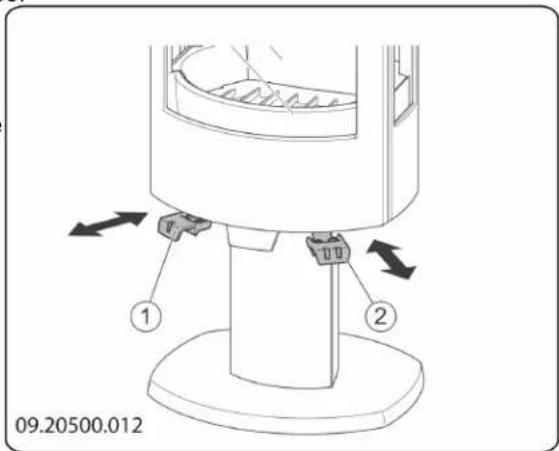

Registre d'air principal, est ouvert lorsqu'il est tiré vers l'extérieur et fermé lorsqu'il est poussé vers l'intérieur.
- Registre d'air secondaire, est ouvert lorsqu'il est tiré vers l'extérieur et fermé lorsqu'il est pousse vers l'intérieur.

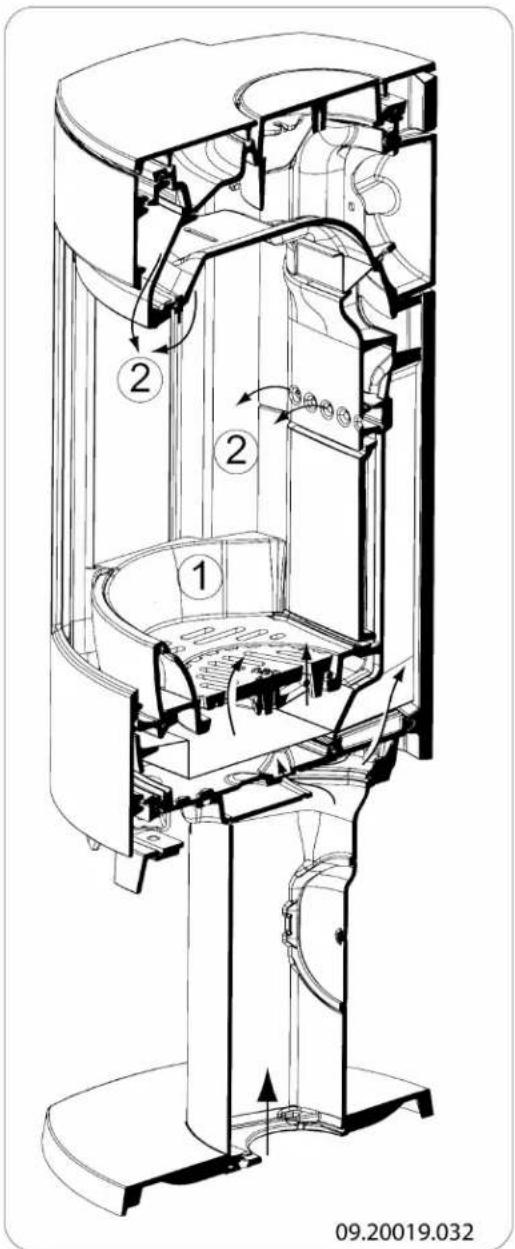

Le registre d'air primaire permet de régler l'air sous la grille (1) ; voir illustration suivante.
Le registre d'air secondaire permet de régler l'air pour la vitre et les admissions d'air situées dans la paroi arrière (2).
Conseils
Ne laissez jamais le feu brûler avec la porte du poêlé ouverte.
Faites régulièrement un feu intensif dans le poêle.
Lorsque I'on brûle du bois pendant une longue période à faible régime, il peut se former dans la cheminée des dépôts de goudron et de créosote. Le goudron et la créosote sont extrêmement inflammables. Quand ces dépôts deviennent trop importants, une augmentation subite de la température de la cheminée peut provoquer un feu dans le conduit de cheminée. C'est pourquoi il est recommandé de faire régulièrement un feu bien vif, afin de faire disparaître ces dépôts éventuels de goudron et créosote.
En outre, en cas de feu trop faible, du goudron peut se déposer sur la vitre et la porte du poêle. En cas de température extérieure douce, il est préférable de faire un bon feu vif pendant quelques heures, que de faire fonctionner le poêle avec un feu faible pendant une longue période.
- Réglez l'admission d'air avec l'arrivée d'air secondaire.
L'arrivée d'air secondaire oxygène non seulement le feu, mais « balaye » aussi la vitre ce qui prévient son encrassement prématuré.
Ouvrez temporairement l'arrivée d'air primaire si l'admission d'air par l'arrivée d'air secondaire est insuffisante ou si vous souhaitez raviver le feu.
- Remplir régulièrement avec une petite quantité de bûches de bois est moins que de remplir avec une grosse quantité de bûches d'un coup.
Extinction du foyer
N'ajoutez plus de combustible et laissez le foyer s'éteindre de lui-même. Si la puissance du feu est diminuée en réduisant l'alimentation d'air, des gaz toxiques se dégagent. Pour cette raison, laissez toujours le foyer s'éteindre de lui-même. Surveillez le feu jusqu'à ce qu'il soit totalement éteint. Une fois le feu totalement éteint, vous pouvez fermer tous les registres d'air.
Décrochage
Après la combustion du bois, une quantité de cendres relativement réduite reste dans l'appareil. Ce lit de cendres est un excellent isolant pour le fond du foyer et garantit une meilleure combustion. De ce fait, il est recommandé de laisser une fine couche de cendre sur le fond du foyer.
L'alimentation en air par le fond du poêle ne doit toutefois pas être perturbée et il faut prévenir toute accumulation de cendres derrière la plaque intérieure en fonte. Il faut donc éliminer régulièrement les cendres excédentaires.
Après avoir fait un feu avec des briquettes de lignite et
Des boulets d'anthracite, il reste beaucoup de 5. Replacez cendres. Veillez à ce que les cendres ne se déposent pas dans l'appareil.
pas sous la grille de combustion et qu'elles ne touchent pas le dessous de la grille. La grille risque de surchauffer et d'être endommagée.
- Replacez le bac à cendres et fermez la porte de
- Utilisez la tige de tisonnage pour ôter les cendres de la grille.

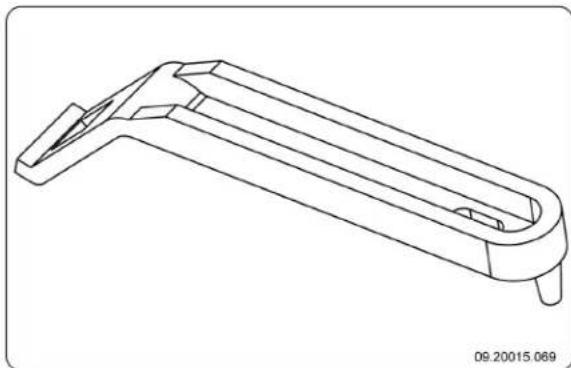

Pour utiliser la tige de tisonnage, utilisez la main froide fournie si le poêle est encore chaud.
Le brouillard et la brume perturbent l'évacuation des gaz de combustion au travers du conduit de cheminée. La fumée peut être rabattue dans la pièce et doit être très incommodante. S'il n'est pas juste nécessaire de chauffer avec le poêle, il est recommandé de ne pas faire de feu en cas de brume ou brouillard.
Résolution de problèmes
Consulter l'annexe « Tableau de diagnostic » pour résoudre des problèmes éventuels pendant l'usage du poêle.
Pour obtenir la puissance nominale du poèle, il faut brûler environ 2 kg de combustible par 45 minutes.
Entretien
- Ouvrez la porte de l'appareil.
- Faites tomber les restants de cendres éventuels avec la raclette au travers de la grille.

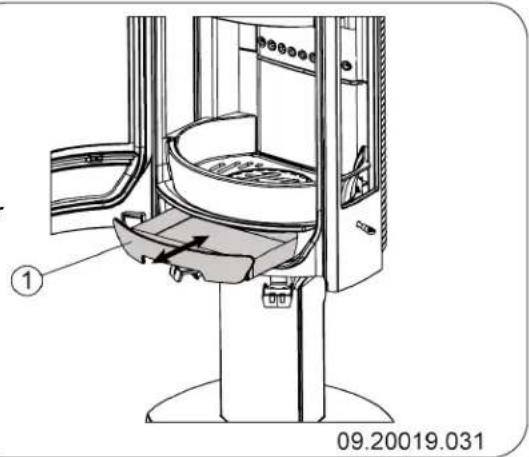

- Retirez le bac à cendres (voir l'illustration suivante) en utilisant le gant fourni et videz le à cendres.
Pour conserver votre appareil en bon état, suivez les instructions d'entretien représentées dans ce chapitre.
Conduit de cheminée
buts de nombreux pays, la loi impose le contrôle et l'entretien par un professionnel des conduits de cheminée.
Au début de la saison de chauffe : faites ramoner cette conduit de cheminée par un spécialiste agréé. Pendant la saison de chauffe et après une longue période d'inutilisation de la cheminée : faites contrôler les dépôts eventuels de suie dans le conduit de cheminée. A la fin de la saison de chauffe : bouchez le conduit de cheminée avec du papier journal.
Nettoyage et autre entretien régulier
Ne nettoyez pas votre poèle si celui-ci est encore chaud.
Nettoyez l'extérieur du poèle avec un chiffon sec réfractaire non pelucheux.
À la fin de la phase de chauffe, vous pouvez nettoyer l'intérieur de l'appareil comme suit :
Déposez tout d'abord éventuellement les plaques internes réfractaires. Voir le chapitre « Installation » pour consulter les instructions concernant la dépose et le remontage des plaques internes. Nettoyez éventuellement les canaux d'alimentation en air. Déposez pour cela la plaque supérieure. La plaque supérieure n'est pas fixée à l'appareil. Déposez le déflecteur qui se trouve éventuellement sur le dessus de l'appareil et nettoyez-le.
Dépose et pose du déflecteur
Dévissez la plaque de blocage se trouvant sur le devant du déflecteur. Soulevez le déflecteur du support et déposez-le du poêle. Attention lors du remontage, veillez à ce que l'arrière du déflecteur soit correctement raccordé au conduit d'air situé derrière le poêle.
09.20019.034
Contrôle des plaques intérieures réfractaires
Les plaques internes refractaires sont des pièces sujettes à l'usure. Les plaques internes en vermiculite sont fragiles. Ne heurtez pas les plaques internes avec les bûches. Contrôlez régulièrement les plaques internes et remplacez-les si nécessaire.
Voir le chapitre « Installation » pour consulter les instructions concernant la dépose et le remontage des plaques internes.
Les plaques intérieures isolantes en vermiculite ou en chamotte peuvent présenter des craquelures. Ces dernières ne nuisent cependant pas au bon fonctionnement des plaques.
En éliminant régulièrement la cendre qui s'accumule eventuellement derrière les plaques interieures en fonte permet de prolonger leur durée de vie. Si la cendre accumulée derrière une plaque en fonte n'est pas retirée, la plaque ne peut refracter la chaleur dans l'environnement et risque de se déformer, voire se fendre.
Ne faites jamais fonctionner chez elle si les plaques internes réfractaires ne sont pas montées.
Nettoyage du verre
Une surface en verre propre retient moins facilement la poussière. Procédez comme suit :
- Éliminez la poussière et la suite avec un chiffon sec.
- Nettoyez le verre avec un nettoyant pour vitres de poèle :
a. Appliquez du nettoyant pour vitres de poêle sur une éponge, répartissez-le sur toute la surface en verre et laissez agir. b. Éliminez ensuite les saletés avec un chiffon humide ou de l'essuie-tout.
- Nettoyez une nouvelle fois la surface en verre avec un produit ordinaire de nettoyage du verre.
- Nettoyez la surface en verre en la frottant avec un chiffon sec ou de l'essue-tout.
N'utilisez jamais de produits abrasifs ou mordants pour nettoyer la surface en verre. Portez des gants de nettoyage pour protéger vos mains.
Si la vitre du poèle est brisée ou fendue, il faut la remplacer avant d'utiliser à nouveau l'appareil. Veillez à ce que le nettoyant pour vitres de poèle ne s'infiltrre pas entre le verre et la porte en fonte. Veillez à ce que le nettoyant pour vitres de poèle ne s'infiltre pas entre le verre et la porte en fonte.
Graissage
Bien que la fonte soit un métal autolubrifiant, vous devez régulièrement GRAISER les pièces mobiles.
Graissez les pièces mobiles (telles que systèmes de guidage, charnières, verrous et réglettes d'air), avec de la graisse ininflammable disponible dans le commerce spécialisé.
Réparation de la couche de finition
Les petites déteriorations de l'email peuvent être réparées avec un
Contrôle de l'étanchéité
Vérifiez que le cordon d'étanchéité ferme hermétiquement la porte. Le cordon d'étanchéité s'use et doit être remplacé à temps.
Détectez les fuites d'air éventuelles de l'appareil. Masticsez les interstices éventuels avec du kit pour poèle.
Avant d'allumer le poèle, laissez bien sécher le kit qui autrement gonflera à cause de l'humidité qu'il contient, provoquant une nouvelle fuite d'air.
Annexe 1 : caractéristiques techniques
| Modèle | Astro 3MF Astro 4MF |
| Régime de combustion Utilisation non | continue |
| Puisance nominale 8 kW | |
| Raccordement conduit de cheminée (diamètre) | 150 mm |
| Poids +/- 140 kg |
| Combustible recommendé Bois | Briquettes de lignite | Boulets d'anthracite | |
| Caracteristique combustible max. 33 cm | 3" - 6" - 7" | 12/2220/30 | |
| Débit-masse de gaz de fumée 7,4 g/s | 6,1 g/s 7,3 g/s | ||
| Température des gaz de fumée dans la section de mesure | 297 °C | 252 °C 261 °C | |
| Température à la bouche d'évacuation l'appareil | 351 °C | 454 °C 321 °C | |
| Tirage minimum | 12 Pa 12 Pa | 12 Pa | |
| Emissions CO (13%2) | 0,09 % | 0,04 % | 0,10 % |
| Emissions NOx (13%2) | 123 mg/Nm3 | 151 mg/Nm3 | 123 mg/Nm3 |
| Emissions CnHm (13%2) | 71 mg/Nm3 | 28 mg/Nm3 | 90 mg/Nm3 |
| Emission de poussières | 18 mg/Nm3 | 17 mg/Nm3 | 15 mg/Nm3 |
| Rendement | 76,7 % | 82,8 % | 80,0 % |
| Modèle | Astro 3MF Astro 4MF |
| Régime de combustion Utilisation en continu | |
| Puisance nominale 8 kW | |
| Raccordement conduit de cheminée (diamètre) | 150 mm |
| Poids +/- 140 kg |
| Combustible recommendé Briquettes de lignite | Bouletsd'anthracite | |
| Caracteristique combustible 3" - 6" - 7" | 12/2220/30 | |
| Débit-masse de gaz de fumée 7 g/s 8,6 g/s | ||
| Température des gaz de fumée dans la section de mesure | 252 °C 247 °C | |
| Température à la bouche d'évacuation de l'appareil | 440 °C | 301 °C |
| Tirage minimum | 12 Pa | 12 Pa |
| Emissions CO (13%2) | 0,13 % | 0,16 % |
| Emissions NOx (13%2) | 161 mg/Nm3 | 116 mg/Nm3 |
| Emissions CnHm (13%2) | 45 mg/Nm3 | 85 mg/Nm3 |
| Emission de poussières | 5 mg/Nm3 | |
| Rendement | 79,8 % | 79,5 % |
Annexe 3 : distance d'éloignement avec des matériaux combustibles
Distances minimales pour une configuration sans bouclier thermique :
Si la conduite de raccordement se trouve à une distance inférieure à 300 mm de matériaux combustibles, ceux-ci doivent être protégés.
- Matériau combustible
- Matériau non inflammable, épaisseur 100 mm
Distances minimales pour une configuration avec bouclier termé :
- Matériau combustible
- Matériau non inflammable, épaisseur 100 mm
Distances minimales pour une configuration sans bouclier thermique
Si la conduite de raccordement se trouve à une distance inférieure à 300 mm de matériaux combustibles, ceux-ci doivent être protégés.
- Matériau combustible
- Matériau non inflammable, épaisseur 100 mm
Distances minimales pour une configuration avec bouclier thermique :
- Matériau combustible
- Matériau non inflammable, épaisseur 100 mm
ASTRO 3 Et ASTRO 4 - dimensions hourdis ignifuge
Dimensions minimales hourdis ignifuge
| A (mm) | B (mm) | |
| Din 18891 500 300 | ||
| Allemagne 500 300 | ||
| Finlande 400 100 | ||
| Norvège 300 100 |
Annexe 4 : tableau de diagnostic
| Problème | ||||||
| ● | Le bois ne continue pas de brûler | |||||
| ● | Dégage une chaleur insuffisante | |||||
| ● | Retour de fumée lors du replissage du poële | |||||
| ● | Le feu est trop vif, impossibly de bien régler le poële | |||||
| Dépôt sur la vitre | ||||||
| cause possible solution | éventuelle | |||||
| ● | ● | ● | Tirage insuffisant | Une cheminée froide présente souvent un tirage insuffisant. Pour allumer un feu, suivez les instructions données au chapitre « Utilisation » ; ouvrez une fenêtre. | ||
| ● | ● | ● | ● | Le bois est trop humide Utilisez du bois à 20 %d'humidité maximum. | ||
| ● | ● | ● | ● | Dimensions du bois trop importantes | Utilisé du petit bois pour allumer votre feu. Utilisez des souches de boisfendues d'une circonférence maximale de 30 cm. | |
| ● | ● | ● | ● | ● | Le bois est mal emplé | Posez le boisen veillant à ce que suffisamment d'air puisse passer entre les bùches (empilage non serré, voir « La combustion au bois »). |
| ● | ● | ● | ● | Mauvais fonctionnement de la chiminée | Vérifiez que la cheminée satisfait aux conditions suivantes : 4 mètres de haut minimum, diamètre approprié, isolation correcte, interieur du conduit lisse, sans trop de coudes, aucune obstruction (nid d'oiseaux, dépôt de suie important), hermétique (sans interstices). | |
| ● | ● | ● | ● | Sortie de la cheminée inadéquate | Doit être suffisamment haute au-dessus du toit, dans une zone dégagée. | |
| ● | ● | ● | ● | ● | Réglage inadéquat des alimentations d'air | Ouvrez entièrement les alimentations d'air. |
| ● | ● | ● | ● | Raccordement inadéquat du poële au conduit de cheminée | Le raccordement doit être hermétique. | |
| ● | ● | ● | ● | Dépression dans la piece où le poële installé | est Déactivées systèmes d'aspiration. | |
| ● | ● | ● | ● | Alimentation insuffisante en air frais | Prévoyez une alimentation en air frais suffisante, utilisezsi nécessaire un raccordement d'air extérieur. | |
| ● | ● | ● | ● | Conditions météorologiques défavorables ?Inversion (flux d'air inversé dans la cheminée du fait d'une température extérieure elevée), fortes rafales de vent | En cas d'inversion du flux d'air, l'usage de l'appareil est déconseilé. Posez si nécessaire une hotte aspirante sur la cheminée. | |
| ● | Courant d'air dans la pièce | Évitez les courants d'air dans la pièce, évitez de poser le poële à proximité d'une porte ou de gains d'air de chauffage. | ||||
| ● | Les flammes touchent la vitre | Veillez à ce que le bois ne se trouve pas trop pres de la vitre. Fermez un peu plus l'arrivée d'air primaire. | ||||
| ● | De l'air s'échappe du poële Vérifiez les fermetures de la porte et les joints de l'appareil. | |||||
Aération, raccordement, alimentation en air extérieur 9
Aération du feu 14
Montage du kit de raccordement de l'air extérieur 9.
Alimentation en air extérieur. 9
Allumer un feu : ajouter du combustible.13. Anthracite 13
Arrivée d'air extérieur.5
Avertissement aération 5. conditions d'assurances 5. consignes 4. départ de feu dans le conduit de cheminée 4, 14 feu dans le conduit de fumée 11 matériaux combustibles 4 nettoyant pour vitres de poêle 17 plaques internes réfractaires 11 surface brûlante 4 ventilation 5 vitre brisée ou fendue 4, 17
bac à cendres - ouverture 15
Bac à cendres. 7
Bois 11 Conservation 11 Essence adaptée 11 Mouillé 11 Ne brûle pas 2 Séchage 11
Bois d'allumage 28
Bois de conifères. 11
Bois mouillé 11
Boulets d'anthracite.12
Briquettes de lignite 12
Brouillard, ne pas faire de feu. 15
Brume, ne pas faire de feu 15
Capacité de charge du sol 6
Chaleur insuffisante. 15,28
Charbons - Teneur en cendres 12
Cheminée raccordement a. 11
Collier de raccordement au conduit de cheminée
Combustible adapté 11 bois 11
boulets d'anthracite 11-12
briquettes de lignite 12 inadapté 11
lignite 11
quantité nécessaire 15, remplissage 14
Combustible adapté 11
Combustible inadapté 11
Combustion 12 briquettes de lignite 13 chaleur insuffisante 15, 28
feu trop vif. 28 impossible de bien régler le poêle. 28 remplissage du combustible. 12 remplissage en combustible. 14
Conditions météorologiques, ne pas faire de feu 15
Conduit de cheminée, diamètre de raccordement 18-19, entretien 15, préparation du raccordement 8
Cordon d'étanchéité de la porte 17 Crésosote 14
Décrochage 15 lignes 13
Dépose des plaques internes réfractaires 7
Déposer bac à cendres 7
Dimensions 20
Dommage 7
Élimination cendres 15
Élimination des cendres 15
Émission de poussières. 18-19
Entretien conduit de cheminée 15. Étanchéité. 17. Graissage. 17. Nettoyage du poêle. 16. Nettoyage du verre. 17. Plaques intérieures réfractaires. 16.
Eteindre le foyer. 14
Fonte plaques intérieures. Réfractaire.
Foyer d'extinction 14
Fuite d'air.17
Fumée lors de la première utilisation. 11
Gaz de fumée débit-masse 18-19, température 18-19
Goudron 14
Graissage 17
Graisse pour graissage 17
Grille de ventilation. 5
Hauteur de remplissage du poêle 13
Interstices dans l'appareil 17
Kit de raccordement d'alimentation en air 9 extérieur
Laque 11
Lignite cendre 13, combustion.13
Matériau combustible 15 remplissage 13
matériaux combustibles, distance entre 24
Montage kit de raccordement d'alimentation en air 9 extérieur
Murs de sécurité incendie. 6
Nettoyage poêle 16 vers 17
nettoyant pour vitres de poêle 17
ouverture bac à cendres 15 porte 7
Pièces démontables 7
Pièces, démontables 7
Plaques intérieures en fonte 7 vermiculite
Vermiculite réfractaires 7
Plaques intérieures en fonte 7
Plaques intérieures en vermiculite 7
Plaques internes réfractaires Avertissement 11 Dépose 7 Entretien 16
Plaques intérieures, réfractaires dépose 7
Poids 18-19
Porte-cordon d'étanchéité 17, ouverture 7
Prévention d'un départ de feu dans le conduit de la cheminée
Problèmes éventuels 15
Puissance nominale : 15,18-19.
quantité nécessaire : 15
Raccordement à l'alimentation en air extérieur 9
Raccordement au conduit de cheminée. 8... sur le dessus. 8.
Raccordement en air extérieur : raccordement à 11
Ramonage du conduit de cheminée...15....
Régime de combustion 18-19
Réglage de l'arrivée d'air 14
Remplissage en combustible 14
Remplissage en matériau combustible. Retour de fumée 28.
Rendement 18-19
Résolution de problèmes 28
Retour de fumée 28
Séchage du bois. 11
Sécurité incendie distance entre l'appareil et les matériaux combustibles
meubles 6
murs 6
sol 6
Socle plaque de recouvrement 10
Sols - Capacité de charge 6 Sécurité incendie 6
Stockage du bois. 11
Tapis 6
Température 18-19
Tirage 18-19
Ventilation 5 règles de base 5
Verre dépôt 28 nettoyage 17
Vitres dépôt 28 nettoyage 17
