MODE D'EMPLOI ZEN 102 DOVRE
Déclaration des performances 4
Sécurité 6
Conditions d'installation 6
Généralités 6 Cheminée 6 Aération de la pièce 7 Sol et murs 8 Description du produit 8
Installation 9
Préparation générale 9 Préparation du raccordement d'air extérieur 10 Encastrer dans une nouvelle cheminée... 10
Utilisation 13

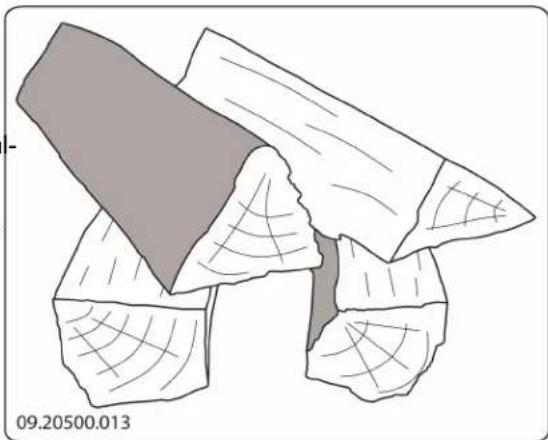

Première utilisation 13 Combustible 13 Allumage 13 La combustion au bois 14 Air de combustion insuffisant 15 Extinction du feu 16 Décaissement 16 Brume et brouillard 16 Problèmes éventuels 16
Entretien 16
Conduit de cheminée 16 Nettoyage et autres entretiens réguliers 16

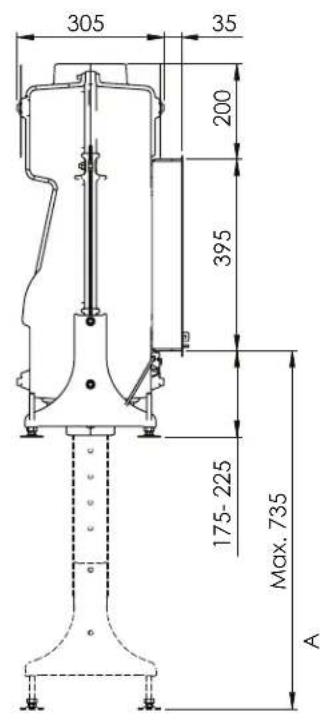

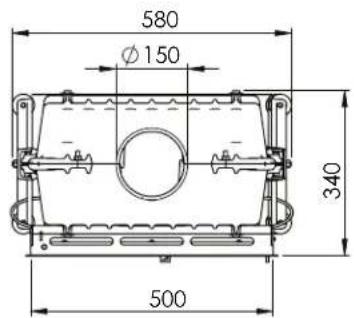

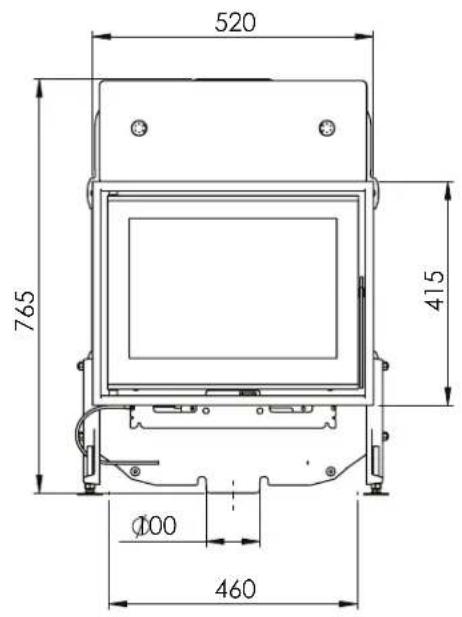

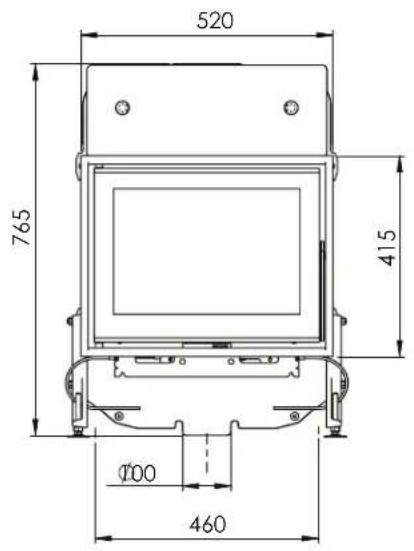

Annexe 1: Caractéristiques techniques. 18 Annexe 2: Dimensions 19 Annexe 3: Distance d'éloignement avec des matériaux combustibles 21 Annexe 4: Tableau de diagnostic. 23 Index 24
Chère utilisatrice, cher utilisateur,
En achetant ce poèle DOVRE, vous avez opté pour un produit de qualité. Ce produit fait partie d'une nouvelle génération d'appareils de chauffage écologiques et économiques en énergie. Ces appareils utilisent de manière optimale la chaleur convective, ainsi que la chaleur rayonnante.
Votre poèle DOVRE est fabriqué avec les moyens de fabrication les plus modernes. Si vous rencontrez un problème quelconque sur votre appareil, vous pouvez toujours faire appel au service DOVRE. L'appareil ne doit jamais être modifié ; veuillez utiliser des pièces d'origine jusqu'au jour. L'appareil est prévu pour être placé dans un logement. Il doit être raccordé hermétiquement à un conduit de cheminée fonctionnant correctement. - Nous vous recommandons de faire appel à un chauffagiste agréé professionnel pour installer votre appareil. DOVRE décline toute responsabilité pour des problèmes ou des dommages dus à une installation incorrecte. Lors de l'installation et de l'utilisation, les consignes de sécurité décrites ci-après doivent tous les jours être respectées.
Ce mode d'emploi contient des informations concernant l'installation, l'utilisation et l'entretien en toute sécurité de l'appareil de chauffage DOVRE. Si vous souhaitez recevoir des informations complémentaires ou des spécifications techniques ou si vous rencontrez un problème lors de l'installation, veuillez d'abord contacter votre distributeur.
© 2014 DOVRE NV
Déclaration des performances
Selon le règlement produits de construction 305/2011
N°116-CPR-2014
- Code d'identification unique du produit type:
ZEN
- Numéro de type, lot ou série, ou autre élément d'identification du produit de construction, prescrit à l'article 11, paragraphe 4:
Numéro de série unique.
- Usages prévus du produit de construction, conformément à la Spécification technique harmonisée applicable, comme prévus par le fabricant:
Poêle pour combustible solide sans production d'eau chaude selon EN 13229.
- Nom, raison sociale ou marque déposée et adresse de contact du fabricant, comme prescrit article 11, paragraphe 5:
- Le cas échéant, nom et adresse de contact du mandataire dont le mandat couvre les tâches de l'article 12, paragraphe 2:
- Le ou les systèmes d'évaluation et de vérification de la constance des performances du pro construction, conformément à l'annexe V :
Système 3
- Dans le cas de la déclaration des performances concernant un produit de construction couvert par une norme harmonisée:
L'instance chargée KVBG, enregistrée sous le numéro 2013, a réalisé un essai de type selon le système 3 et a délivré le rapport de test n°H2014/0030.
- Dans le cas de la déclaration des performances concernant un produit de construction pour une évaluation technique européenne a été délivrée:
9. Performance déclarée :
| La forme harmonisée EN 13229:2001/A2 ;2004/AC :2007 | |
| Caracteristiques essentielles Performances Bois | |
| Sécurité incendie | |
| Résistance au feu A1 | |
| Distance d'éloignement avec des matériaux combustibles | Distance minimale en mmArrière: 50 avec isolationCôté: 60 avec isolation |
| Risque de projections de braises Conforme | |
| Émission de produits de combustion CO: 0,09 % | (13 %O2) |
| Température de surface Conforme | |
| Sécurité ELECTrique - | |
| Facile à nettoyer | Conforme |
| Pression de service maximale | - |
| Température des gaz de fumée à la puissance nominale | 175 °C |
| Résistance mécanique (support du poids de la cheminée) | Non déterminé |
| Puisance nominale | 4,75 kW |
| Rendement | 80,1 % |
- Les prestations du produit identifié aux points 1 et 2 sont conformes aux prestations indiquées au point 9.
La présente déclaration des performances est établie sous la seule responsabilité du fabricant identifié au point 4:
10/02/2014 Welle
Tom Gehem CEO
Les produits faisant l'objet d'une amélioration permanente, les spécifications de l'appareil livré peuvent diverger de celles mentionnées dans cette brochure sans avis préalable.
DOVRE N. V.
Belgique E-mail: info@dovre.be
Sécurité
Attention! Toutes les consignes de sécurité doivent être strictement respectées. Avant d'utiliser votre poèle, lisez attentivement les instructions pour l'installation, l'utilisation et l'entretien. L'appareil doit être installé conformément à la législation et aux prescriptions nationales. Toutes les dispositions régionales et les dispositions concernant les normes européennes et nationales doivent être respectées lors de l'installation de l'appareil. Nous vous recommandons de faire installer le poèle par un installateur agréé. Ce spécialiste connaît les dispositions et les réglementations en vigueur. L'appareil est conçu pour le chauffage. Toutes les surfaces, y compris la vitre et le conduit de raccordement, peuvent être brûlantes (plus de 100^)! Pour manipuler l'appareil, portez un gant résistant à la chaleur ou utilisez une poignée main froide. Assurez-vous de garantir une protection suffisante lorsque de jeunes enfants, des personnes handicapées et des personnes âgées se trouvent à proximité de l'appareil. Respectez impérativement les distances de sécurité entre le poèle et les matériaux inflammables. Ne placez jamais de rideaux, vêtements, linges ou autres matières inflammables sur ou à proximité du poèle. Lorsque le poèle fonctionne, n'utilisez jamais de produits explosifs ou facilement inflammables à proximité du poèle. Prévenez tout départ de feu dans le conduit de cheminée en faisant ramoner régulièrement le conduit concerné. Ne laissez jamais le feu brûler avec la porte du poèle ouverte. En cas de départ de feu dans le conduit de cheminée : fermez les arrivées d'air du poèle et appelez les pompiers.
Si la vitre du poèle est brisée ou fendue, elle doit être remplaçée avant d'utiliser à nouveau l'appareil. Veillez à garantir une aération suffisante de la pièce où se trouve le poèle. Une aération insuffisante peut engendrer une combustion incomplète et l'échappement de gaz toxiques dans la pièce. Consultez le chapitre « Conditions d'installation » pour de plus amples informations concernant l'aération.
Généralités
L'appareil doit être raccordé à un conduit de cheminée fonctionnant correctement.
Informez-vous auprès d'un professionnel des pompiers et/ou de votre compagnie d'assurances pour connaître les éventuelles exigences et dispositions spécifiques.
Cheminée
La cheminée est nécessaire pour : l'évacuation des gaz de combustion par tirage naturel.
L'air chaud dans la cheminée est plus léger que l'air extérieur et s'élève donc dans le conduit de cheminée.
L'aspiration d'air est nécessaire pour la combustion du combustible dans le poêle.
Une cheminée fonctionnant mal peut engendrer un retour de fumée lors de l'ouverture de la porte. Les dommages dus à un retour de fumée sont exclus de la garantie.
Il est interdit de raccorder plusieurs appareils (la chaudière du chauffage central, par exemple) au même conduit de cheminée, sauf dans des cas précis prévus par la réglementation régionale ou nationale. Lors de deux et raccordements, veillez en tout cas que la
différence de hauteur entre les raccordements s'élève au moins à 200 mm.
Demandez à votre chauffagiste des conseils concernant la cheminée. Consultez la norme européenne EN13384 pour calculer correctement la configuration de la cheminée.
La cheminée doit satisfaire aux conditions suivantes :
obstacles avoisinants.
La partie de la cheminée hors du toit doit toujours être isolée. La cheminée doit être d'au moins 4 mètres de haut. La règle de base est la suivante : 60 cm au-dessus du faîte du toit. Si le faîte du toit est éloigné de plus de 3 mètres de la cheminée : respectez les dimensions indi

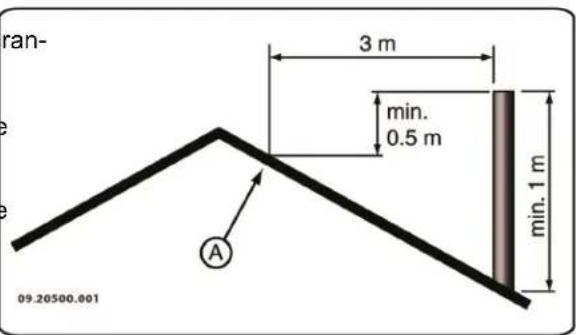

cquées sur le croquis suivant. A = point le plus haut du toit dans une distance de 3 mètres.
La cheminée doit être fabriquée en matériaux résistants, de préférence en acier inoxydable ou en céramique. La cheminée doit être étanche, bien propre et garantir un tirage suffisant.
1 Un tirage/dépression de 15 - 20 Pa à la charge normale est idéal.
La cheminée doit être aussi verticale que possible en partant de la sortie de l'appareil. Les changements de direction et les sections horizontales perturbent l'évacuation des gaz de combustion et peuvent créer une accumulation de suie. La section intérieure du conduit ne doit pas être trop importante, afin d'éviter un refroidissement trop important des gaz de combustion risquant de réduire le tirage. La cheminée doit de préférence avoir le même diamètre que le diamètre de la buse de raccordement.
Pour le diamètre nominal : voir annexe "Données techniques". Si le conduit de fumée est correctement isolé, le diamètre peut éventuellement être plus important (au maximum deux fois la section de la buse de raccordement).
La section (surface) de conduit de fumée doit être constante. Les élargissements et (plus particulièrement) les rétrécissements perturbent l'évacuation des gaz de combustion. En cas de pose d'une mitre à la sortie de la cheminée : veillez à ce que la mitre ne réduise la sortie d'évacuation de la cheminée et qu'elle ne perturbe pas l'évacuation des gaz de combustion. La cheminée doit déboucher dans une zone non turbulente par des bâtiments, arbres ou autres.
Aération de la pièce
d'appareil a besoin d'air (oxygène) pour garantir une bonne combustion. L'appareil est alimenté en air de la pièce où il se trouve, par le biais d'admissions d'air régables.
Une aération insuffisante peut engendrer une combustion incomplete et l'échévement de gaz toxiques dans la pièce.
La règle de base est que l'alimentation en air doit être de 5,5 cm²/kW. Une aération supplémentaire est nécessaire dans les cas suivants :
L'appareil est placé dans une pièce correctement isolée. Il existe une aération mécanique (VMC), un système d'aspiration central ou une hotte de cuisine dans une cuisine américaine, par exemple.
Vous pouvez créer une aération supplémentaire en plaçant une grille d'aération dans un mur donnant sur l'extérieur.
Venez à ce que les autres appareils utilisant l'air (sèche-linge, second appareil de chauffage ou aéra-
teur de salle de bain) aient une propre arrivée d'air ou soient éteints lorsque le poêle est allumé.
Veuillez soupez également raccorder l'appareil à une alimentation en air extérieur. Un kit de raccordement est fourni à cet effet. Une aération supplémentaire n'est pas nécessaire dans ce cas.
Sol et murs
Le sol sur lequel l'appareil sera posé doit avoir une force portante suffisante. Pour connaître le poids de l'appareil : voir l'annexe « Caractéristiques techniques »
En cas de sol inflammable, posez une plaque de sol ininflammable pour le protéger contre chaleur rayonnante. Voir l'annexe « Distance d'éloignement avec des matériaux inflammables »
Placez le matériel inflammable comme le linélu, les tapis, etc., sous le hourdis ignifuge.

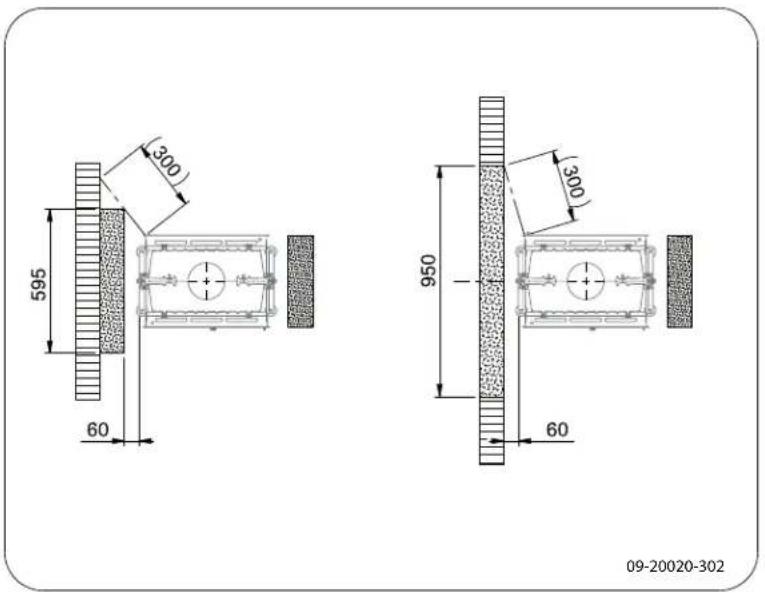

Veillez à ce qu'il y ait une distance suffisante entre l'appareil et les matériaux inflammables, tels que parois et mobilier en bois.
La conduite de raccordement réfracte également de la chaleur. Assurez-vous qu'il y ait une distance ou une protection suffisante entre la conduite de raccordement et le matériel inflammable.
La règle de base pour une conduite à simple paroi est une distance de trois fois le diamètre. Si la conduite est gainée, la distance à respecter est d'une fois le diamètre. 2
Les tapis doivent se trouver au moins à 80 cm du foyer.

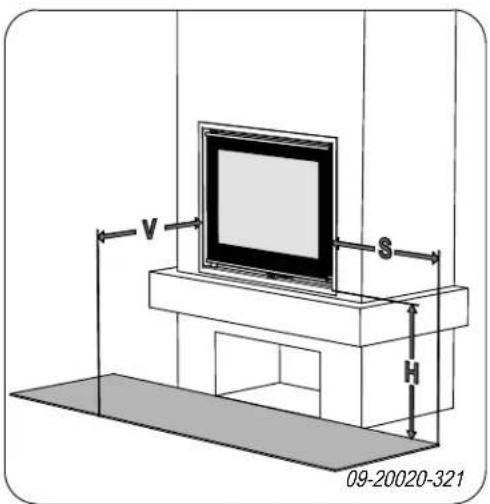

Si le sol devant le poêle est inflammable, protégez-le avec un hourdis ignifuge, pour que les cendres éventuelles ne le brûlent pas. Le hourdis doit répondre aux normes nationales. 7

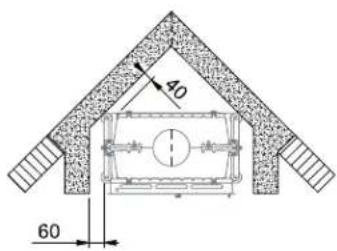

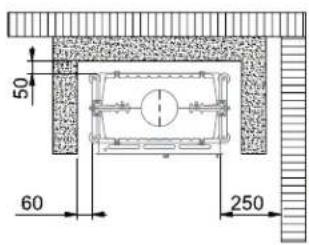

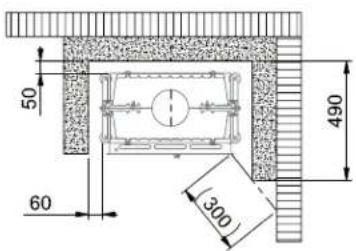

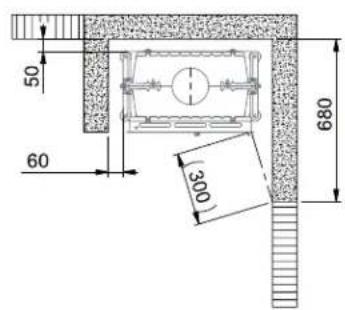

Pour les dimensions du hourdis ignifuge : voir l'annexe « Distance d'éloignement avec des matériaux inflammables »
Pour des exigences supplémentaires concernant la sécurité incendie : voir l'annexe « Distance d'éloignement avec des matériaux inflammables »

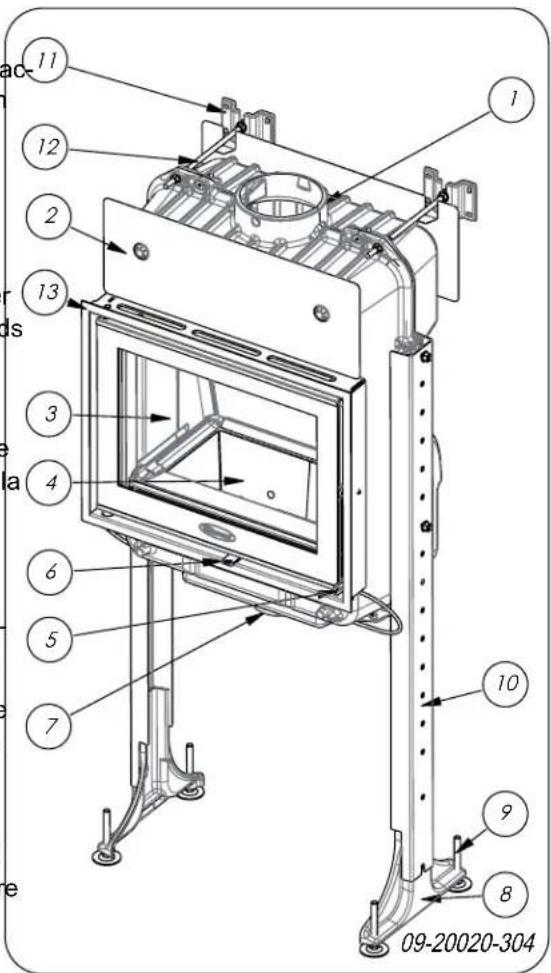

- bouclier thermique
Porte
- Fond du poèle
Registre d'air
- Raccordement à l'air extérieur
- Pieds réglibes
- Rallonge (en option)
- Ancrage mural (en option)
- Tige filétée M8 (en option)
- Cadre de finition
Préparation générale
- Contrôler le poêle immédiatement à la réception en recherchant les dommages (de transport) et autres manquements eventuels. L'appareil est fixe à la palette avec des vis sur le dessous. En cas de manquements ou dommages (de transport) eventuellement constatés, n'utilise pas le poêle et informez le fournisseur. Retirez les pièces démontables de l'appareil avant d'instruire ce dernier. Afin de faciliter la manipulation de l'appareil et de prévenir des endommagements, vous pouvez placer toutes les pièces démontables de l'appareil. Veillez bien à la position d'origine de ces pièces, afin de pouvoir les replacer correctement après l'installation.

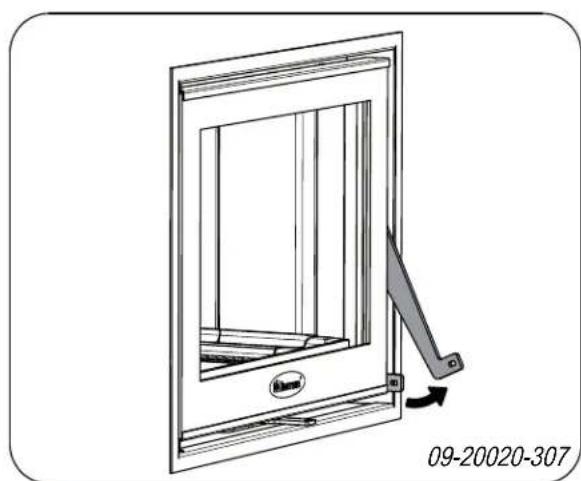

Ouvrir la porte
Pour ouvrir la porte, tournez le verrou vers l'avant ; déverrouillez ; voir image suivante.
Comme le verrou chauffe pendant l'utilisation, un gant destiné à protéger votre main est fourni.

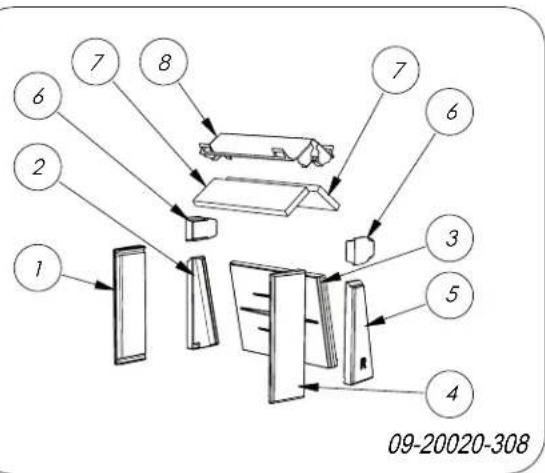

Retirer les plaques intérieures réfractaires
Les plaques intérieures en vermiculite sont d'un poids léger et sont généralement d'un coloris ocre à la livraison. Elles isolent la chambre de combustion, afin d'améliorer la combustion.
Position description
1 plaque intérieure avant gauche 2 plaque intérieure arrière gauche 3 plaque intérieure dos 4 plaque intérieure avant droite 5 plaque intérieure arrière droite 6 plaque intérieure dessus 7 déflecteur 8 porte déflecteur
Suivez les instructions ci-dessous pour retirer les plaques interieures; voir image précédente.
- Retirez d'abord les plaques internes latérales (1), (2), (4) et (5) en les bougeant vers le haut et en les sortant de l'appareil par l'ouverture de la porte.
- Retirez les deux plaques intérieures (6).
- Retirez la plaque intérieure (3).
- Retirez les deux déflecteurs (7) du porte-déflecteur (8).
- Retirez le porte-déflecteur (8).

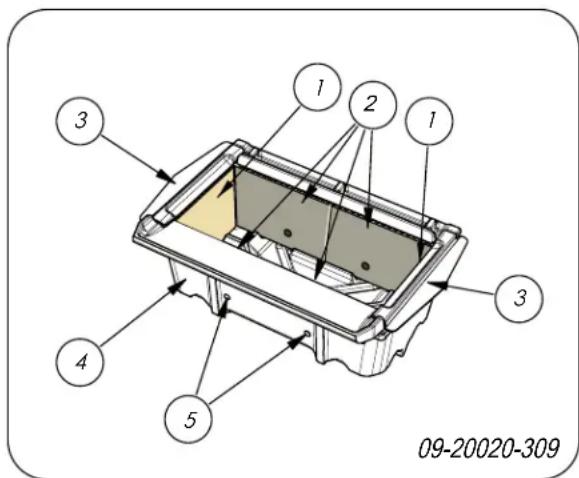

Retirer le fond du poêle
Le fond du poèle est protégé par des plaques interrieures réfractaires. Retirez d'abord ces plaques
intérieures, puis le fond du poêle de l'appareil.
À la livraison, les plaques internes en métal sont de coloris ocre. Elles isolent la chambre de combustion, afin d'améliorer la combustion.
Position description
1 plaque interieure latérale 2 plaque interieure avant et arrière 3 guide de l'air 4 fond du poêle 5 admissions d'air
Suivez les instructions ci-dessous pour retirer les plaques internes et le fond du poêle; voir image précédente.
- Retirez les guides de l'air (3) à gauche et à droite.
- Retirez d'abord les deux plaques intérieures (1). Placez l'appareil à la bonne hauteur, sur un sol plat sur les côtés en les basculant vers l'avant et en le sortant de l'appareil par l'ouverture de la porte. Vous ne pouvez utiliser pour cale le jeu de pieds.
- Retirez les plaques internes (2) devant et derrière.
- Retirez le fond du poêle (4).
- Placez l'appareil à la bonne hauteur, sur un sol plat et à niveau. Vous pouvez utiliser pour cela le jeu de pieds et l'ancrage mural (en option).
Lors du remontage du fond du poêle, veillez à ce que les deux trous d'aération (5) soient disposés vers l'avant.
Préparation du raccordement d'air extérieur
Si le poêle est placé dans une pièce insuffisamment aérée, vous pouvez monter sur le poêle le kit de
raccordement pour l'alimentation en air extérieur.
- Le tube d'arrivée d'air a un diamètre de 100 mm. Si vous utilisez un tube lisse, il doit avoir une longueur maximale de 12 mètres. Si vous utilisez des accessoires tels que des coudes, vous devez réduire d'un mètre la longueur maximale (12 mètres) pour chaque accessoire.
Raccord extérieur par la paroi ou le sol et le collier de raccord.
- Percez un trou pour le raccordement dans la paroi ou le sol (consultez l'Annexe 2, "Dimensions", pour le bon emplacement du passage pour le raccordement).
- Raccordez hermétiquement le tube de raccordement d'air au mur.
Encastrer dans une nouvelle cheminée
L'installation d'un foyer encastrable se fait en deux étapes :
Le placement et le raccordement du foyer encastable. La construction de la cheminée autour du foyer encastable.
Placer et raccorder le foyer encastre
- Veillez à ce qu'un espace libre sépare les parois existantes, dotées de l'isolation nécessaire, et l'arrière de l'appareil. Raccordez hermétiquement le poêle au conduit de cheminée.
- Contrôlez le tirage de la cheminée et l'étanchéité du raccordement à la conduite d'évacuation de gaz fumigènes en allumant un petit feu d'essai avec du papier journal et du bois fin et sec.
En cas de maçonnerie fraîche, attendez qu'elle soit suffisamment sèche.
alimentation en air à partir de la pièce à chauffer
- En cas de raccordement d'air extérieur : raccordez
le conduit d'alimentation en air extérieur sur le sas de raccordement que vous aurez monté sur l'appareil.
Lors de la construction de la cheminée, suivez
les instructions suivantes pour l'espace de
convection :
Montage du manteau de chemin
La partie supérieure de l'espace de convection doit
Être obturée de façon hermétique à l'air en utilisant
une plaque de fermeture fabriquée dans un matériau
un plaqu ignifuge et résistant à la chaleur.
Vous allez construire l'espace de convection dans la cheminée. L'air doit pouvoir circuler librement dans
cet espace. L'air doit pouvoir être tiré pour la combustion, et l'air chauffé par le foyer encapsulé (l'air de convection) doit pouvoir circuler librement dans l'espace à chauffer; voir image suivante.
L'ergot de blocage doit être à niveau et se situer au
moins 30 cm sous l'ouverture pour gaz fumigènes
Tau plafond.
A flux d'air de convection B rayonnement de la chaleur
Des grilles d'arrivée d'air doivent être montées en bas du manteau de cheminée pour permettre l'alimentation en air ambiant. L'ouverture d'arrivée d'air minimale est de 250 cm. Si l'espace n'est pas suffisamment ventilé, vous devez vous assurer un apport d'air extérieur grâce au set de raccordement en air extérieur fourni, ou en utilisant un set optionnel de clapet à air avec bouton de réglage.
Des grilles d'évacuation d'air doivent être placées sur le dessus du manteau de cheminée et sous la plaque de fermeture. L'ouverture d'évacuation d'air minimale est de 500 cm
Les grilles d'arrivée et les grilles d'évacuation sont disponibles en option.
Dans l'espace de convection, n'utilise jamais de matériaux inflammables et préviens l'effet de points thermiques en utilisant des matériaux caloporteurs.
Suivez les instructions suivantes lors de la construction de la cheminée:
- Maçonnez le pied de la cheminée et placez dans cet ouvrage en maçonnerie les grilles d'arrivée d'air.
Voussoupez placer grilles d'arrivée d'air sur tous les côtés du pied de cheminée.
Assurez-vous que la porte du foyer puisse s'ouvrir facilement au-dessus du plateau du foyer.
- Continuez la maçonnerie jusqu'à la hotte.
Assurez-vous qu'il y ait toujours un espace de 2 mm entre le foyer encastrable et la maçon-
nerie, afin de pouvoir récupérer la chaleur émise par le foyer encastrable.
- Isolez si souhaitez l'intérieur de l'espace de convection avec du matériel isolant réfléchissant.
Un revêtement d'isolation supplémentaire de l'espace de convection prévient toute déperdition par rayonnement thermique vers des murs extérieurs et/ou les locaux adjacents eventuels. Cela empêche également la déterioration de l'isolation des murs creux.
- Continuez la maçonnerie autour de la cheminée jusqu'à l'ouverture pour gaz fumigènes au plafond.
La maçonnerie ne doit pas reposer sur le foyer encapsulé. Placez un support tel qu'un fer porteur. Laissez un espace d'au moins 3 mm entre le support et l'appareil.
- Fermez l'espace de convection avec la plaque de fermeture.
- Placez les grilles d’évacuation d’air sous la plaque de fermeture.
- Effectuez une ouverture au-dessus de l'ergot de blocage pour éviter toute remontée de pression.

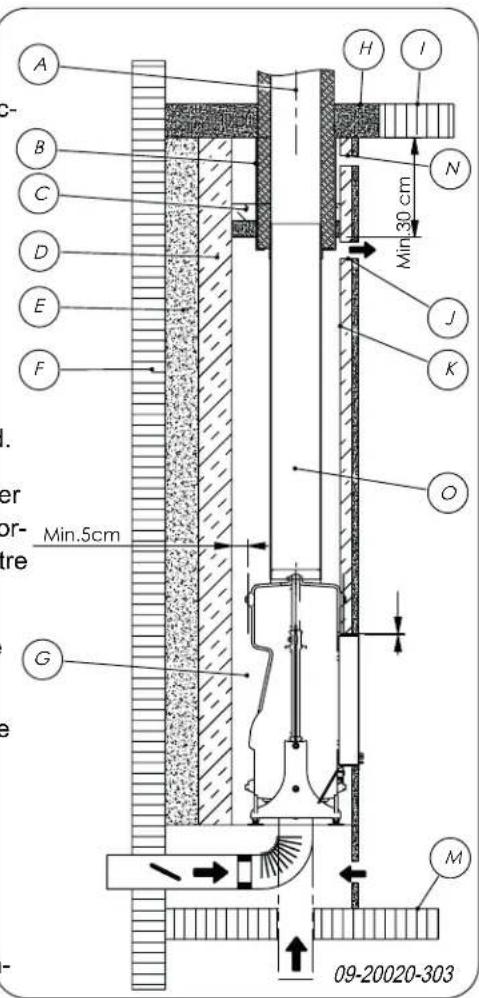

L'image suivante vous montre un exemple de placement de foyer encastrable dans une cheminée construite en respectant les instructions et les recommandations précédentes.
A Cheminée B Pièce d'étanchéité C Ergot de blocage D Isolation 10 cm
E Mur ignifuge min. 10 cm (béton cellulaire, par ex.) F Mur inflammable G Espace de convection H Plafond ignifuge I Plafond inflammable J Sortie de l'air de convection K Isolation M Sol inflammable N Ouverture prévenant une remontée de pression O Raccord pris

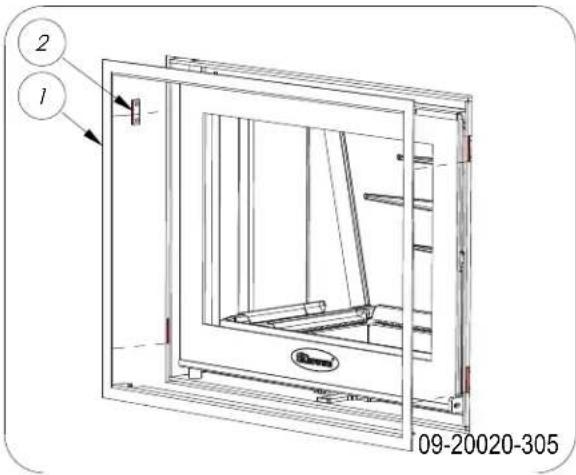

Installation du cadre de finition
N'utilisez jamais d'autres combustibles que celui prévu pour le poèle, car ils risquent d'endommager irréversiblement le poèle.
- Placez les quatre aimants (2) fournis sur le côté médian du poèle.
châssis; voir image suivante.
- Glissez le cadre fourni (1) dans le châssis.
Finition
- Replacez toutes les pièces démontées au bon endroit sur l'appareil.
- Assurez-vous que la nouvelle cheminée soit suffisamment sèche avant d'allumer un feu.
Ne faites jamais fonctionner votre appareil si les plaques internes réfractaires ne sont pas montées.
L'appareil est maintenant prêt pour l'emploi.
Première utilisation
Lorsque vous utilisez le poèle pour la première fois, faites un feu intensif pendant quelques heures. Ce feu durcira la laque résistante à la chaleur. Cela peut toutefois générer de la fumée et une odeur incommodante. Ouvrez eventuellement quelques minutes les portes et les fenêtres de la pièce dans laquelle trouve le poèle.
Combustible
Ce poêle est uniquement adapté pour brûler du bois naturel, scié et fendu et suffisamment sec.
Les combustibles suivants ne doivent jamais être utilisés car ils sont polluants, et peuvent encrasser intensivement l'appareil et le conduit de cheminée et engendrer un départ de feu dans le conduit de cheminée:
Bois traités, tels que bois de démolition, bois peint, bois imprégné, bois conservé, contreplaqué et aggloméré. Plastique, vieux papier et déchets ménagers.
Bois
Utilisez de préférence du bois dur provenant d'essences feuillues telles que le chêne, le hêtre, le bouleau et les arbres fruitiers. Ces bois brûlent lentement avec des flammes douces et régulières. Le bois de conifères contient plus de résine, brûle plus rapidement et produit plus d'étincelles. Utilisez du bois sec d'un pourcentage d'humidité maximum de 20%. Pour cela le bois doit avoir séché pendant 2 ans au moins.
Sciez le bois à la mesure et fendez-le lorsqu'il est encore vert. Le bois vert se fend plus facilement et le bois fendu sèche. Stockez le bois sous un auvent où le vent peut circuler.
N'utilisez pas de bois mouillé. Le bois mouillé donne moins de chaleur car toute l'énergie va être consacrée à l'évaporation de l'humidité. Cela produit également beaucoup de fumée et des dépôts de suie sur la porte du poêle et dans le conduit de cheminée. La vapeur d'eau se condense dans le poêle et peut provoquer des fuites le long des joints du poêle et des taches noires sur le sol de la pièce. La vapeur d'eau peut aussi se condenser dans le conduit de cheminée et former de la créosote. La créosote est extrêmement inflammable et peut produire un départ de feu dans la cheminée.
Allumage
Vous pouvez vérifier le tirage de la cheminée en allumant une boule de papier au-dessus du déflecteur du poèle. Si la cheminée est froide, le tirage dans le conduit de cheminée est souvent insuffisant et la fumée peut se répandre dans la pièce. Procédez
comme suit pour allumer le poèle afin de prévenir l'empilage non serré risque d'enfumage de la pièce.
- Empilez deux couches de buches de taille moyenne l'une sur l'autre en les croisant.
- Empilez sur les buches deux couches de bois d'alumage l'une sur l'autre en les croisant.
- Posez un allume-feu dans la couche inférieure de bois d'allumage et allumez-le en suivant les instructions sur son emballage.
- Fermez la porte du poêle et ouvrez entièrement le registre d'air dans la porte.
- Laissez brûler le feu d'allumage jusqu'à ce qu'il y ait un lit de braises ardentes. Vous pouvez ensuite mettre un peu plus de combustible et régler le poèle, voir le paragraphe « La combustion au bois »
La combustion au bois
Après avoir suivi les instructions d'allumage :
- Ouvrez lentement la porte de l'appareil.
- Étalez uniformément le lit de braises dans le fond du foyer.
- Empilez quelques buches sur le lit de charbon.
Quand le bois est empilé non serré, il brûlera vite du fait que l'oxygène pourrait atteindre facilement chaque bûche. Un empilage de cette façon est recommandé si vous souhaitez chauffer pendant une période courte.
Empilage serre
Quand le bois est empilé serré, il brûlera plus lentement du fait que l'oxygène ne pourra atteindre que quelques bûches. Un empilage serré est recommandé si vous souhaitez chauffer pendant une longue période.
- Fermez la porte de l'appareil.
- Fermez l'arrivée d'air primaire et laissez l'arrivée d'air secondaire ouverte.
Remplissez au maximum le corps de chauffe jusqu'au tiers.
Air de combustion insuffisante

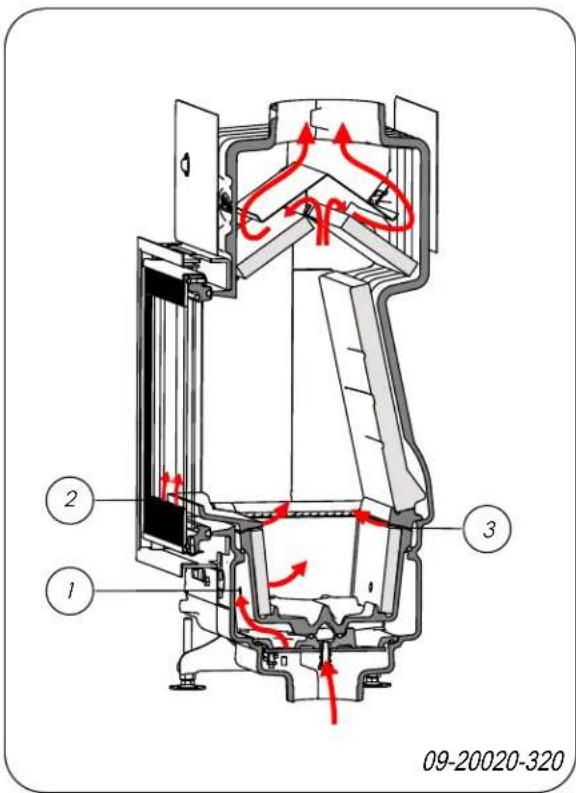

Le poêle est doté de différents dispositifs pour régler l'air ; voir illustration suivante.
L'air primaire régule l'air dans le fond du poêle (1). L'air secondaire régule l'air pour la vitre (air-wash)
L'air secondaire est doté d'ouvertures au-dessus du fond du poêle (3) assurant une double combustion parfaite.
L'appareil est doté d'une régulation d'air qui règle tant l'air primaire que secondaire. Si la régulation d'air est entièrement tirée vers la droite, l'arrivée d'air primaire et l'arrivée d'air secondaire sont ouvertes. Au fur et à mesure que le registre d'air est poussé vers la gauche, l'arrivée d'air primaire puis l'arrivée d'air secondaire se ferment. Lorsque le registre d'air est entièrement fermé, une petite admission d'air reste ouverte afin d'assurer la double combustion ; voir image suivante.
Air primaire ouvert (pendant l'allumage) Air secondaire ouvert (double combustion) Rincage du verre ouvert Air secondaire ouvert (double combustion) Rincage du verre ouvert - Ouverture minimale de l'air secondaire (double combustion)
Conseils
Ne laissez jamais le feu brûler avec la porte du poèle ouverte.
Faites régulièrement un feu intensif dans le poêle.
Lorsque l'on brûle du bois pendant une longue période à faible régime, il peut se former dans la cheminée des dépôts de goudron et de créosote. Le goudron et la créosote sont extrêmement inflammables. Quand ces dépôts deviennent trop importants, une augmentation subite de la température de la cheminée peut provoquer un feu dans le conduit de cheminée. C'est pourquoi il est recommandé de faire régulièrement un feu bien vif, afin de faire disparaître ces dépôts éventuels de goudron et créosote.
En outre, en cas de feu trop faible, du goudron peut se déposer sur la vitre et la porte du poêle. En cas de température extérieure douce, il est
Il est préférible de faire un bon feu vif pendant quelques heures que de faire fonctionner le poêle avec un feu faible pendant longue période.
Réglez l'admission d'air avec le registre d'air.
L'arrivée d'air oxygène non seulement le feu, mais « balaye » aussi la vitre, ce qui prévient son encrassement prématuré.
Ouvrez temporairement l'arrivée d'air primaire si l'admission d'air par l'arrivée d'air secondaire est insuffisante ou si vous souhaitez raviver le feu. Il est préférible d'ajouter régulièrement une petite quantité de buches que d'injecter une grande quantité d'un seul coup.
Extinction du feu
N'ajoutez plus de combustible et laissez le foyer s'éteindre de lui-même. Si la puissance du feu est diminuée en réduisant l'alimentation d'air, des gaz toxiques se dégagent. Pour cette raison, laissez tous les jours le foyer s'éteindre de lui-même. Surveillez-le jusqu'à ce qu'il soit totalement éteint. Une fois le feu totalement éteint, vous pouvez fermer tous les registres d'air.
Décrochage
Après la combustion du bois, une quantité de cendres relativement réduite reste dans l'appareil. Ce lit de cendres est un excellent isolant pour le fond du foyer et garantit une meilleure combustion. De ce fait, il est recommandé de laisser une fine couche de cendre sur le fond du foyer pendant la saison de chauffe et après une longue période d'inutilisation de la cheminée : faites contrôler les dépôts eventuels de suite dans le conduit de cheminée.
recommandé de laisser une fine couche de cendre sur le fond du foyer.
L'alimentation en air par le fond du poêle ne doit toutefois pas être perturbée. Il faut donc éliminer régulièrement les cendres excédentaires.
- Ouvrez la porte de l'appareil.
- Retirez le surplus de cendres en utilisant la pelle ou un aspirateur à cendres spécial.
Utilisez toujours un aspirateur à cendres ; l'usage d'un aspirateur domestique ordinaire non doté d'un dispositif spécial peut endommager irrémédiablement l'aspirateur. 3. Fermez la porte de l'appareil.
Brume et brouillard
Le brouillard et la brume perturbent l'évacuation des gaz de combustion au travers du conduit de cheminée. La fumée peut être rabattue dans la pièce et devient très incommodante. S'il n'est pas juste, nécessaire de chauffer avec le poêle, il est recommandé de ne pas faire de feu en cas de brume ou brouillard.
Problèmes éventuels
Consulter l'annexe « Tableau de diagnostic » pour résoudre des problèmes eventuels pendant l'usage du code de poèle.
Entretien
Pour conserver votre appareil en bon état, suivez les instructions d'entretien présentées dans ce chapitre.
Conduit de cheminée
fruits de nombreux pays, la loi impose le contrôle et l'entretien par un professionnel des conduits de cheminée.
Au début de la saison de chauffe : faites ramoner votre conduit de cheminée par un spécialiste/agréé.
dépendant la saison de chauffe et après une longue période d'inutilisation de la cheminée: faites contrôler les dépôts eventuels de suie dans le conduit de l'cheminée.
À la fin de la saison de chauffe : bouchez le conduit de cheminée avec du papier journal.
Nettoyage et autre entretien régulier
Ne nettoyez pas votre poèle si celui-ci est encore chaud.
Nettoyez l'extérieur du poêle avec un chiffon sec et non pelucheux. À la fin de la phase de chauffe, vous pouvez nettoyer l'intérieur de l'appareil comme suit : Déposez tout d'abord les plaques internes réfractaires éventuelles. Voir le chapitre «
Installation » pour consulter les instructions concernant la dépose et le remontage des plaques internes.
Nettoyez éventuellement les canaux d'alimentation en air. Déposez le déflecteur qui se trouve au-dessus de l'appareil et nettoyez-le.
Contrôle des plaques intérieures réfractaires
Les plaques internes réfractaires sont des pièces sujettes à l'usure. Les plaques internes en vermiculite sont fragiles. Ne heurtez pas les plaques internes avec les buches. Contrôlez régulièrement les plaques internes et remplacez-les si nécessaire.
Voir le chapitre « Installation » pour consulter les instructions concernant la dépose et le remontage des plaques intérieures.
Les plaques intérieures isolantes en ver
micaculite ou en chamotte peuvent présenter des craquelures. Ces dernières ne nuisent cependant pas au bon fonctionnement des plaques. Vous devez régulièrement graisser les pièces mobiles.
En éliminant régulièrement la cendre qui s'accumule eventuellement derrière les plaques interieures en fonte permet de prolonger leur durée de vie. Si la cendre accumulée derrière une plaque en fonte n'est pas retirée, la plaque ne peut réfracter la chaleur dans l'environnement et risque de se déformer, voire se fendre.
Ne faites jamais faire fonctionner votre appareil si les plaques internes réfractaires ne sont pas montées.
Nettoyage de la vitre
Une surface en verre propre retient moins facilement la poussière. Procédez comme suit:
- Éliminez la poussière et la suite avec un chiffon sec.
- Nettoyez le verre avec un nettoyant pour vitres de poêle :
a. Appliquez du nettoyant pour vitres de poêle sur une éponge, répartissez-le sur toute la surface en verre et laissez agir.
b. Éliminez ensuite les saletés avec un chiffon humide ou de l'essuie-tout.
- Nettoyez une nouvelle fois la surface en verre avec un produit ordinaire de nettoyage du verre.
- Nettoyez la surface en verre en la frottant avec un chiffon sec ou de l'essuie-tout.
N'utilisez jamais de produits abrasifs ou mordants pour nettoyer la surface en verre.
- Portez des gants de nettoyage pour protégerez vos mains.
Si la vitre du poèle est brisée ou fendue, elle doit être remplacée avant d'utiliser à nouveau l'appareil.
Veillez à ce que le nettoyant pour vitres de poêle ne s'infiltre pas entre le verre et la porte en fonte.
Graissage
Bien que la fonte soit un métal autolubrifiant, vous ne devez régulièrement graisser les pièces mobiles.
Graissez les pièces mobiles (telles que systèmes de guidage, charnières, verrous et réglettes d'air), avec de la graisse ininflammable disponible dans le commerce spécialisé.
Réparation de la couche de finition
Les petits dommages de la laque peuvent être réparés sé avec un aerosol de laque spéciale résistante à la chaleur et disponible auprès de votre fournisseur.
Contrôle de l'étanchéité
Vérifiez que le cordon d'étanchéité ferme hermétiquement la porte. Le cordon d'étanchéité s'use et doit être remplacé à temps.
Détectez les fuites d'air éventuelles de l'appareil. Masticsez les interstices éventuels avec du kit pour poèle.
Avant d'allumer le poèle, laissez bien sécher le kit qui autrement gonflera à cause de l'humidité qu'il contient, provoquant une nouvelle fuite d'air.
Annexe 1: caractéristiques techniques
| Modèle ZEN | |
| Puisance nominale 4,75 kW | |
| Raccordement au conduit de cheminée (diamètre) 150 mm | |
| Poids 100 -115 kg | |
| Combustible recommendé Bois | |
| Caracteristique du combustible, longueur max. 30 cm | |
| Débit massique de gaz de fumée 5,1 g/s | |
| Température de fumée mesurée à la section de mesure 198 °C | |
| Température mesurée à la sortie d'évacuation de l'appareil | 247 °C |
| Tirage minimum | 12 Pa |
| Émission CO (13 %)D | 0,09 % |
| Émission NOx (13 %)D | 111 mg/Nm3 |
| Émission CnHm (13 %)D | 238 mg/Nm3 |
| Émission de poussières | 293 mg/Nm3 |
| Émission de poussières selon NS3058-NS3059 | 4,76 g/kg |
| Rendement | 80,1 % |
Annexe 2: dimensions
ZEN 100
09-20020-311
A Rallonge (en option)

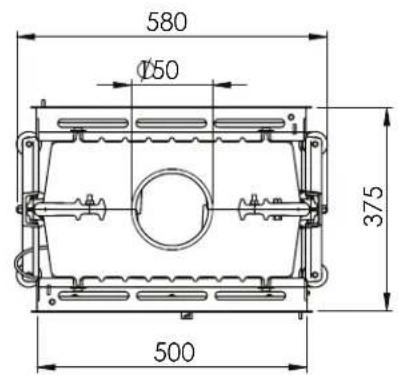

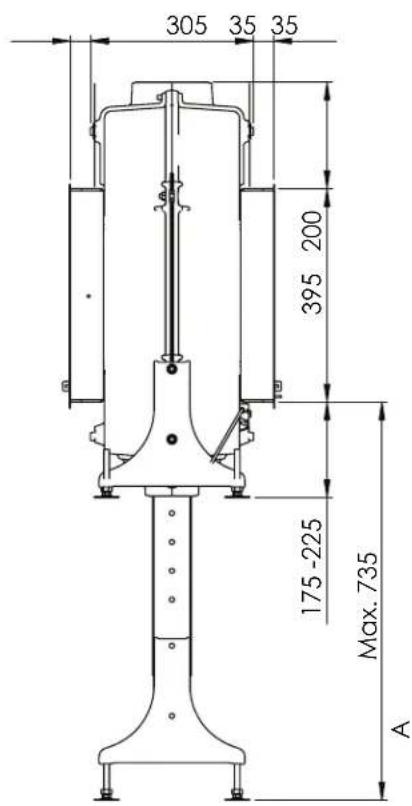

ZEN 102
09-20020-312
Allonge (en option)
Annexe 3: distance d'éloignement avec des matériaux combustibles
ZEN 100 - Distances minimales en millimètres
09-20020-301
| Matériau combustible |
| Matériau incombustible 100 mm |
ZEN 102 - distances minimales en millimètres
| Matériau combustible |
| Matériau incombustible 100 mm |
Dimensions minimales hourdis ignifugés
V > H + 30 > 60
S > H + 20 > 40
Annexe 4: tableau de diagnostic
| Problème | |||||
| ● | Le bois ne continue pas de brûler | ||||
| ● | Dégage une chaleur insuffisante | ||||
| ● | Retour de fumée lors du replissage du poële | ||||
| ● | Le feu est trop vif, impossible de bien régler le poële | ||||
| Dépôt sur la vitre | |||||
| cause possible solution | éventuelle | ||||
| ● | ● | ● | Tirage insuffisant | Une cheminée froide présente au moment un tirage insuffisant. Pour allumer un feu, suivez les instructions données au chapitre « Utilisation »; ouvrez une fenêtre. | |
| ● | ● | ● | ● Le bois est trop humide Utilisez du bois à 20 %d'humidité maximum. | ||
| ● | ● | ● | Dimensions du boistrop importantes | Utilisé du petit bois pour allumer votre feu. Utilisez des souches de boisfendues d'une circonférence maximale de 30 cm. | |
| ● | ● | ● | ● | Le bois est mal empiè | Posez le bois en veillant à ce que suffisamment d'air puisse passer entre les bùches (empilage non serré, voir « La combustion au bois »). |
| ● | ● | ● | Mauvais fonctionnement de la cheminé | Vérifièque la cheminée satisfait aux conditions suivantes: 4 mètres de haut minimum, diamètre approprié, isolation correcte, interieur du conduit lisse, sans trop de coudes, aucune obstruction (nid d'oi-seaux, dépôt de suie important), hermétique (sans interstices). | |
| ● | ● | ● | Sortie de la cheminée inadéquate | Doit être suffisamment haute au-dessus du toit, dans une zone déga-gée. | |
| ● | ● | ● | ● | Réglage inadéquat des alimentations d'air | Ouvrez entièrement les alimentations d'air. |
| ● | ● | ● | Raccordement inadéquat du poële au conduit de cheminée | Le raccordement doit être hermétique. | |
| ● | ● | ● | Dépression dans la pièce où le poële installé | est Désactivez les systèmes d'aspiration. | |
| ● | ● | ● | Alimentation insuffisante en air frais | Prévoyez une alimentation en air frais suffisante, utilisez sinéces-saire un raccordement d'air extérieur. | |
| ● | ● | ● | Conditions météorologiques défavorables ? Inversion (flux d'air inversé dans la cheminée du fait d'une température extérieure élevée), fortes rafalesde vent | En cas'd'inversion du fluxd'air, l'usage de l'appareil est déconseilé. Posez si nécessaire une hotte aspirante sur la cheminée. | |
| ● | Courant d'air dans la pièce | Évitez les courants d'air dans la pièce, évitez de poser le poële à proximé d'une porte ou de gains d'air de chauffage. | |||
| ● | Les flammes touchent la vitre | Veillezà ce que le bois ne se trouve pas trop près de la vitre. Fermez un peu plus'arrivée d'air primaire. | |||
| ● | De l'air s'échappe du poële Vérifièzles | fermetures de la porte et les joints de l'appareil. | |||
Aération 7. Raccordement alimentation en air extérieur 10 Règle de base 7.
Aimant.13
Ajout de combustible.16 Alimentation en air extérieur.7..10. raccordement 10
allumer.13
Avertissement aération 6-7. conditions d'assurances 6. consignes 6. départ de feu dans conduit de cheminée 6 départ de feu dans le conduit de cheminée 15 feu dans le conduit de fumée 13 matériaux inflammables 6 nettoyant pour vitres de poêle 17 plaques intérieures refractaires 13 surface brûlante 6 vitre brisée ou fendue 6, 17
Bois 13 Conservation 13 Essence adaptée 13 Mouillé 13 Ne brûle pas. 23 Séchage 13
Bois d’allumage.23. Bois de conifères 13 Bois mouillé 13 Brouillard, ne pas faire de feu 16 Brume, ne pas faire de feu
Cadre de finition 13 Chaleur, insuffisante 16,23 Chamotte résistance au feu 10
Cheminée conditions 7 diamètre de raccordement 18 hauteur
Combustible adapté 13 ajout. 16 bois 13 inadapté 13 quantité nécessaire 16 réemplitssage 15
Combustible adapté 13 Combustible inadapté 13 Combustion 14 ajout de combustible 14, 16 chaleur insuffisante 16, 23 feu trop vif 23 impossible de bien régler le poège 23
Conditions météorologiques, ne pas faire de feu 16 Conduit de cheminée entretien 16 Raccordement 10
Cordon d'étanchéité de la porte 17 Couche de finition, entretien 17 Crésosite 15
Décrochage 16 Dimensions 19 Dommages 9
Émission de poussières 18
Empilage des buches. 14
Entretien conduit de cheminée 16 étanchéité 17 graissage 17 nettoyage de la vitre 17 nettoyer le poêle 16 plaques internes réfractaires 17
Ergot de blocage espace de convection 11
Espace de convection ergot de blocage 11 instructions 11
Extinction du feu 16
Feu
allumage.13
extinction 16
Feu d'allumage...13.
Fond du poêlé 9
retirer 9.
Force portative du sol.8
Fuitedair.17
Fumée
Lors de la première utilisation...13.
Gaz de fumée
débit massique 18
température. 5,18
Goudron 15
Graissage 17
Graisse pour graissage 17
Grille d'aération 7
Grille d'arrivée d'air
exigences 11
Installation 11
Grille de sortie d'air
exigences 11
Installation 11
Hauteur de remplissage du poêle. 15
Interstices dans l'appareil 17
Laque 13
Matériaux combustibles
distance entre 21
Mise en place
dimensions 19
Mitre de cheminée 7
Mitre sur la sortie de cheminée
Murs
Sécurité incendie 8
Nettoyage
poèle 16
vitre 17
Nettoyant pour vitres de poêle 17
Ouvrir la porte
gant 9
verrou 9
Oxygénation du feu 16
Pièces démontables 9
Pièces, démontables 9
Plaques internes
chamotte 10
retirer 9
vermiculite 9.
Plaques internes réfractaires
Avertissement 13
entretien 17
Plaques internes, réfractaires. 9
Poids 18
Porte
cordon d'étanchéité 17
Prévenir un départ de feu dans le conduit de
cheminee 15
Puissance nominale : 16, 18
Raccordement
dimensions 19
Raccordement à l'air extérieur. 10
Raccordement à l'alimentation en air extérieur 10
Ramonage du conduit de cheminée. 16
Réglage de l'admission d'air 16
Réglage de l'air. 15
Réglage de l'air de combustion 15
Remplissage en matériel combustible
retour de fumée 23
Rendement 5,18
Résolution de problèmes 16, 23
Retirer
cendres 16
fond du poêlé.9
Plaques internes 9
Retirer les cendres. 16
Retour de fumée 6,23
Séchage du bois 13.
Sécurité incendie
distance entre le poêle et les matériaux combustibles 21
meubles.8
murs.8. sol 8.
Sols
force portative 8 sécurité incendie 8.
Stockage du bois 13
Tapis 8
Température 18
Tirage 18
Vermiculite
réfractaires 9
Verre
dépôt 23
Vitre
nettoyage 17
Vitres
dépôt 23
nettoyage 17
Numéro de série unique.
