| Caractéristiques | Détails |
|---|---|
| Type de thermostat | Thermostat numérique programmable |
| Plage de température | 5°C à 30°C |
| Alimentation | 24V AC |
| Affichage | Écran LCD rétroéclairé |
| Programmation | Programmation hebdomadaire |
| Fonctionnalités supplémentaires | Mode éco, mode vacances, contrôle de la température ambiante |
| Installation | Montage mural avec instructions fournies |
| Maintenance | Vérification régulière des connexions électriques |
| Sécurité | Protection contre les surcharges électriques |
| Garantie | 2 ans |
| Compatibilité | Compatible avec la plupart des systèmes de chauffage et de climatisation |
FOIRE AUX QUESTIONS - 1F83H21PR Emerson
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice 1F83H21PR - Emerson et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 1F83H21PR de la marque Emerson.
MODE D'EMPLOI 1F83H21PR Emerson
Alimentation (24 V) O/B Borne de permutation; énergisée en mode climatisation (O) ou chauage (B) pour la thermopompe ou les systèmes avec registresY Compresseur 1 étage, mode chauage et climatisationG Relais du ventilateur E* Mode chauage auxiliaire seulement (chauage d’urgence) Fil commun pour 24 V (facultatif avec piles) Borne de diagnostic/défectuosité de la thermopompe (le signal d’entrée exige un l commun)W2* Mode chauage – 2 étage *Couper le cavalier W2/E si des sources de chauage séparées sont utilisées pour W2 et E. IMPORTANT : Pour des applications à thermompompe bi-carburant, assurez-vous d’activer l’option Programme bi-carburant (voir le menu de l’installateur). CÂBLAGE Consultez le mode d’emploi du fabricant de l’appareil pour les informations spéciques au câblage du système. Après le câblage, consultez la section MENU DE L’INSTALLATEUR pour congurer correctement le thermostat. Les schémas de câblage illustrés correspondent aux systèmes typiques, et ils décrivent les fonctions des bornes du thermostat.
INSTALLATION DU THERMOSTAT
- Ne dépassez pas les spécications nominales.• Tout le câblage doit respecter les codes et ordonnances locaux et nationaux de l’électricité.• Ce contrôleur est un instrument de précision et il doit être manipulé soigneusement. Une manipulation brusque ou la déformation des composantes peut causer la défaillance du contrôleur. AVERTISSEMENT
N’utilisez pas cet appareil sur des circuits dont la tension est supérieure à celle indiquée. Une tension plus élevée endommagera la commande et pourrait présenter un risque de choc électrique ou d’incendie. Ne court-circuitez pas les bornes sur la vanne à gaz ou la commande principale. Un câblage court-circuité ou incorrect grillera le thermostat et pourrait causer des blessures ou des dommages à la propriété.
Pour prévenir les chocs électriques et les dommages à l’équipement, coupez l’alimentation électrique du système dans la boîte principale de disjoncteurs jusqu’à ce que l’installation soit terminée. Mise de niveau du thermostatLa mise de niveau du thermostat n’est qu’à des ns esthétiques et n’aectera pas son fonctionnement.

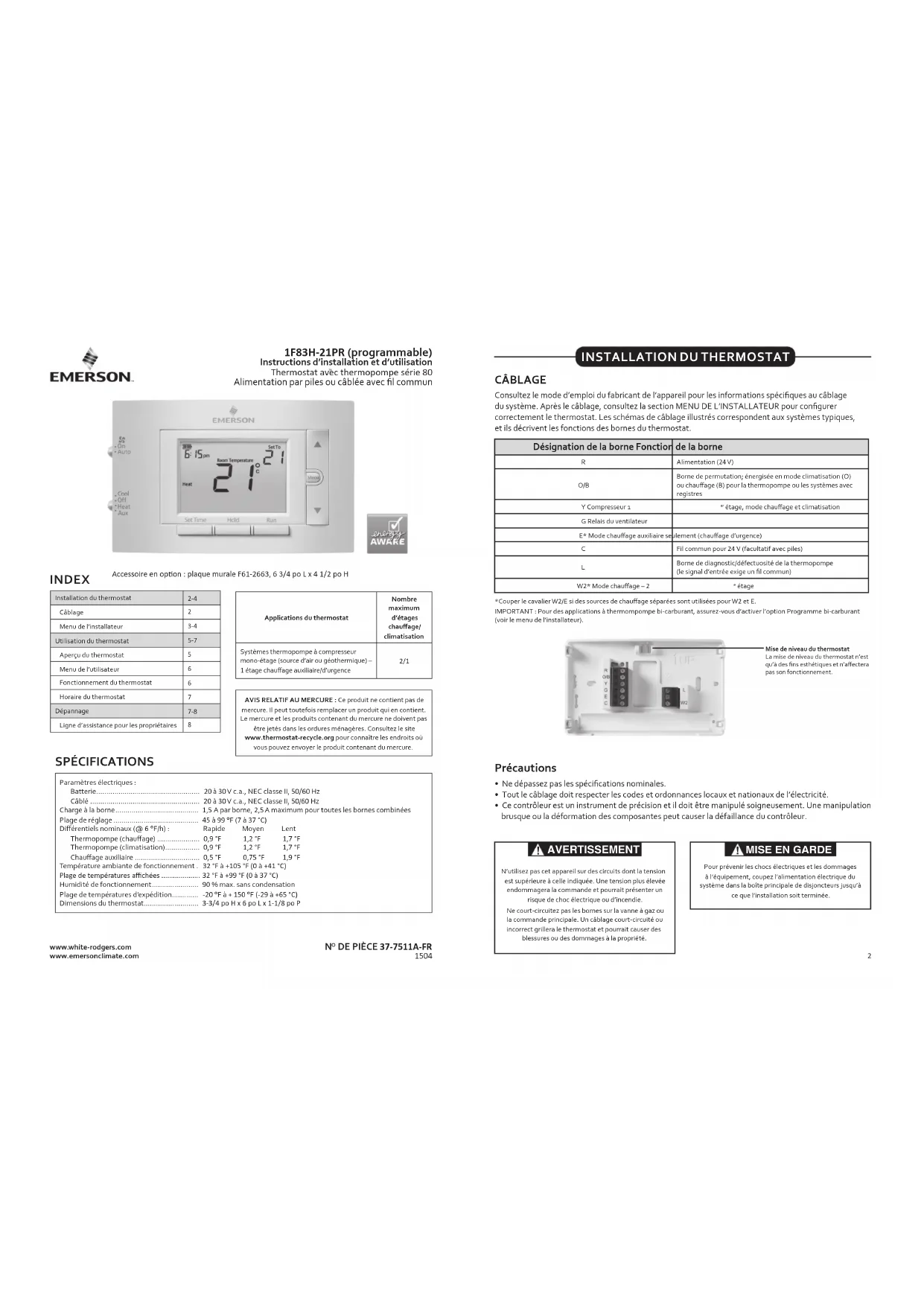

1F83H-21PR (programmable) Instructions d’installation et d’utilisation Thermostat avec thermopompe série 80 Alimentation par piles ou câblée avec l commun www.white-rodgers.com www.emersonclimate.com Applications du thermostat Nombre maximum d’étages chauage/climatisationSystèmes thermopompe à compresseur mono-étage (source d’air ou géothermique) – 1 étage chauage auxiliaire/d’urgence 2/1 Installation du thermostat 2-4 Câblage Menu de l’installateur 3-4 Utilisation du thermostat 5-7 Aperçu du thermostat Menu de l’utilisateur Fonctionnement du thermostat Horaire du thermostat Dépannage 7-8 Ligne d’assistance pour les propriétaires
- INDEX AVIS RELATIF AU MERCURE : Ce produit ne contient pas de mercure. Il peut toutefois remplacer un produit qui en contient. Le mercure et les produits contenant du mercure ne doivent pas être jetés dans les ordures ménagères. Consultez le site www.thermostat-recycle.org pour connaître les endroits où vous pouvez envoyer le produit contenant du mercure. Paramètres électriques : Batterie p. 20
- à 30 V c.a., NEC classe II, 50/60 Hz Câblé p. 20
- à 30 V c.a., NEC classe II, 50/60 Hz Charge à la borne p. 1
- ,5 A par borne, 2,5 A maximum pour toutes les bornes combinées Plage de réglage p. 45
- à 99 °F (7 à 37 °C) Diérentiels nominaux (@ 6 °F/h) : Rapide Moyen Lent Thermopompe (chauage) p. 0
- ,9 °F 1,2 °F 1,7 °F Thermopompe (climatisation) p. 0
- ,9 °F 1,2 °F 1,7 °F Chauage auxiliaire p. 0
- ,5 °F 0,75 °F 1,9 °F Température ambiante de fonctionnement . 32 °F à +105 °F (0 à +41 °C) Plage de températures achées p. 32
- °F à +99 °F (0 à 37 °C) Humidité de fonctionnement % max. sans condensation Plage de températures d’expédition p. 90
- -20 °F à + 150 °F (-29 à +65 °C) Dimensions du thermostat -3/4 po H x 6 po L x 1-1/8 po P SPÉCIFICATIONS Accessoire en opon : plaque murale F61-2663, 6 3/4 po L x 4 1/2 po H4 p. 3
Pour prévenir les dommages au compresseur ou à d’autres biens, N’utilisez PAS le système de climatisation lorsque la température extérieure est inférieure à 10 °C (50 °F). Ne laissez pas le compresseur fonctionner à moins que les chauerettes d’huile du compresseur ne soient en fonction depuis au moins 6 heures et que le système n’ait pas fonctionné depuis au moins 5 minutes.
MISE À L’ESSAI DE L’ÉQUIPEMENT
Ouvrez l’alimentation électrique du système. Fonctionnement du ventilateur Si le système n’a pas de borne de branchement G, passez à la section Système de chauage. 1.) Placez le sélecteur du ventilateur à la position On. Le ventilateur devrait se mettre en marche. 2.) Placez le sélecteur du ventilateur à la position Auto. La ventilation devrait s’arrêter immédiatement. Système de chauage 1.) Placez le sélecteur du ventilateur à la position Heat. Si le chauage auxiliaire a un pilote permanent, assurez-vous de l’allumer. 2.) Enfoncez pour régler le thermostat à 1° au-dessus de la température ambiante. La thermopompe devrait se mettre en marche et le thermostat devrait indiquer Heat On (chauage en marche). 3.) Enfoncez pour régler le thermostat à 3° au-dessus de la température ambiante. Le chauage auxiliaire devrait se mettre en marche et le thermostat devrait indiquer Heat On Auxiliary (chauage auxiliaire en marche). 4.) Enfoncez pour régler le thermostat à 1° sous la température ambiante. Le système de chauage devrait arrêter et le thermostat devrait indiquer Heat (chauage).Système auxiliaire 1.) Placez le sélecteur du système à la position Aux. Si le chauage auxiliaire a un pilote permanent, assurez-vous de l’allumer. 2.) Enfoncez pour régler le thermostat à 1° au-dessus de la température ambiante. Le système de chauage auxiliaire devrait se mettre en marche et le thermostat devrait indiquer Heat On Auxiliary (chauage auxiliaire en marche). 3.) Enfoncez pour régler le thermostat à 1° sous la température ambiante. Le système de chauage auxiliaire devrait arrêter et le thermostat devrait indiquer Heat Auxiliary (chauage auxiliaire). Système de climatisation 1.) Placez le sélecteur du système à la position Cool. 2.) Enfoncez pour régler le thermostat à 1° sous la température ambiante. Le ventilateur devrait se mettre en marche immédiatement à vitesse maximum, puis l’air froid devrait se mettre à circuler. Le thermostat indiquera Cool On. Il peut y avoir un délai allant jusqu’à 5 minutes. (Voir MENU DE L’INSTALLATEUR, article 50.) 3.) Enfoncez pour régler le thermostat à 1° au-dessus de la température ambiante. Le système de climatisation devrait arrêter et le thermostat indiquera Cool (climatisation). Remarque : Si Starting Soon (Démarrage bientôt) s’ache, la fonction de verrouillage du compresseur est activée. Il y aura un délai allant jusqu’à 5 minutes avant la mise en marche du compresseur. (Voir MENU DE L’INSTALLATEUR, article 50.)Num. de menu d’installateur(enfoncez Menu 8 secondes) DescriptionRéglage par défaut (icônes clignotantes)Réglages (appuyez sur ou ) Fahrenheit ou Celsius °F°F – Fahrenheit°C – Celsius Réglage de la température achée (règle la « température ambiante » achée)0 -5 à +5 Éclairage continu de l’achage (garde le rétroéclairage toujours activé – l commun requis) OFF On – toujours alluméOFF – allumé momentanément Changer le ltre à air (conguration d’un rappel mensuel) OFF 1 à 12 – durée du rappel (mois)OFF – aucun rappel Verrouillage clavier (empêche des changements non désirés au thermostat) OFF On – désactivation des boutonsOFF – tous les boutons sont actifs MENU DE L’INSTALLATEUR (suite)
Pour empêcher des changements pouvant aecter le rendement du système, ce thermostat a un MENU DE L’INSTALLATEUR et un MENU DE L’UTILISATEUR. Le MENU DE L’INSTALLATEUR donne accès à toutes les options, tandis que le MENU DE L’UTILISATEUR donne accès aux réglages qui n’aecteront pas le rendement du système. Pour accéder au MENU DE L’INSTALLATEUR, appuyez sur le bouton Menu pendant 8 secondes. L’achage montrera l’article 30 du tableau ci-dessous. Utilisez Next (Suivant) et Back (Précédent) pour naviguer dans les articles du menu. Enfoncez ou pour changer le réglage d’un article du menu. Num. de menu d’installateur(enfoncez Menu 8 secondes) DescriptionRéglage par défaut (icônes clignotantes)Réglages (appuyez sur ou ) Vitesse du cycle de chauage (à quelle fréquence le chauage s’activera) MEd SLO – lentMEd – moyenFAS – rapide Vitesse du chauage auxiliaire (à quelle fréquence le chauage auxiliaire s’activera) MEd SLO – lentMEd – moyenFAS – rapide Vitesse du cycle de climatisation (à quelle fréquence la climatisation s’activera) MEd SLO – lentMEd – moyenFAS – rapide Verrouillage du compresseur (protège le compresseur contre les cycles trop courts) OFF On – délai de 5 minutes OFF – aucun délai Programme bi-carburant (activez si le gaz est la source de chauage auxiliaire) OFF On – chauage auxiliaire au gazOFF – chauage auxiliaire électrique Temp. de chauage maximale (point de consigne maximal pour le chauage) 99 47 à 99 Temp. de climatisation minimale (point de consigne minimal pour la climatisation) 45 45 à 97 Type d’horaire (réglez soit à 7 jours, 5-1-1 jours ou non programmable) 7 – 7 jours5 – 5-1-1 jours0 – non programmable Démarrage anticipé (commence le chauage ou la climatisation à l’avance pour que la température programmée soit atteinte à l’heure programmée) OFF On – démarrage anticipé OFF – démarrage à l’heure1.) Fil de cavalier W2/E Ce thermostat connecte électriquement les bornes W2 et E de façon que cette opération ne soit pas nécessaire avec un cavalier. Si votre système a des ls W2 et E séparés, coupez le cavalier W2/E situé à l’arrière du thermostat. Cela isolera les deux bornes de façon qu’elles puissent être utilisées indépendamment. 2.) Sélecteur de borne O/B Le sélecteur O/B sur ce thermostat est réglé en usine à la position O. Cela conviendra à la majorité des applications de thermopompe, qui exigent que le relais de permutation soit énergisé en mode Cool (climatisation). Si la thermopompe installée exige qu’une borne B énergise le relais de permutation en mode Heat (chauage), le sélecteur O/B doit être réglé à la position B. Emplacement des pilesDes piles AA de qualité sont requises lorsqu’un l commun n’est pas disponible. Lorsqu’il est disponible, les piles orent alors une source auxiliaire d’alimentation (qui permettra de garder l’heure active en cas de panne d’électricité).
Pour personnaliser les réglages du thermostat, appuyez sur le bouton Menu à partir de l’écran d’accueil. Utilisez les boutons ou pour sélectionner Settings (Réglages) puis appuyez sur Next (Suivant). Utilisez Next (Suivant) et Back (Précédent) pour naviguer dans les articles du menu. Appuyez sur ou pour modier le réglage. Num. de menu d’utilisateur(appuyer sur le bouton Menu puis relâcher)DescriptionRéglage par défaut (icônes clignotantes)Réglages(appuyer sur ou ) Type d’horaire (régler à 7 jours, 5-1-1 jours ou non programmable) 7 – 7 jours5 – 5-1-1 jours 0 – non programmable Démarrage anticipé (commence le chauage ou la climatisation plus tôt an que la température programmé soit atteinte d’ici l’heure programmée) OFF On – démarrage anticipéOFF – démarrage à l’heure programmée Fahrenheit ou Celsius °F°F – Fahrenheit°C – Celsius Réglage de la température achée (règle la température ambiante)0 -5 à +5 Éclairage continu de l’achage (garde le rétroéclairage toujours activé – l commun requis) OFF On – toujours alluméOFF – allumé momentanément Changer le ltre à air (conguration d’un rappel mensuel) OFF 1 à 12 – durée du rappel (mois)OFF – aucun rappel Verrouillage clavier (empêche des changements non désirés au thermostat) OFF On – désactivation des boutonsOFF – tous les boutons sont actifs
FONCTIONNEMENT DU THERMOSTAT
Réglage de l’heure courante et de la journée Remarque : Les icônes d’heure clignoteront à la mise en marche initiale et après une réinitialisation. 1.) Appuyez sur Set Time (Réglage de l’heure). 2.) Utilisez ou pour régler l’heure. 3.) Appuyez sur Next (Suivant) pour avancer et régler les minutes et le jour de la semaine. 4.) Appuyez sur Exit (Quitter) lorsque vous avez terminé. Le programme par défaut est 5-1-1 jours, mais le thermostat peut aussi être réglé sur 7 jours ou non programmable (voir le Menu de l’utilisateur ci-dessus).
- Maintien de la température (ignorer l’horaire) – le sélecteur système réglé à Heat ou à Cool, appuyez brièvement sur le bouton Hold. Hold (Maintenir) sera aché à l’écran. Utilisez ou pour régler la température. Le thermostat maintiendra la température ambiante au réglage choisi jusqu’à ce que vous appuyiez sur Run (Exécuter) pour repartir le programme.
- Suspension du programme (interruption temporaire) – Appuyez sur ou jusqu’à ce que la température désirée apparaisse. Le thermostat suspendra l’horaire jusqu’à la prochaine période programmée avec une suspension minimum de 2 heures. Le thermostat reviendra alors automatiquement au programme.
- Verrouillage du clavier – An d’empêcher les changements indésirables, les boutons peuvent être désactivés. Pour activer cette fonction, gardez et le bouton Menu enfoncés jusqu’à ce que l’icône s’ache (cee opon peut aussi être acvée dans le menu). Pour la désactiver, gardez et le bouton Menu enfoncés durant 3 secondes.
Avant d’utiliser le thermostat, vous devriez être familier avec ses fonctions, son achage et l’emplacement/le fonctionnement des boutons et sélecteurs du thermostat.

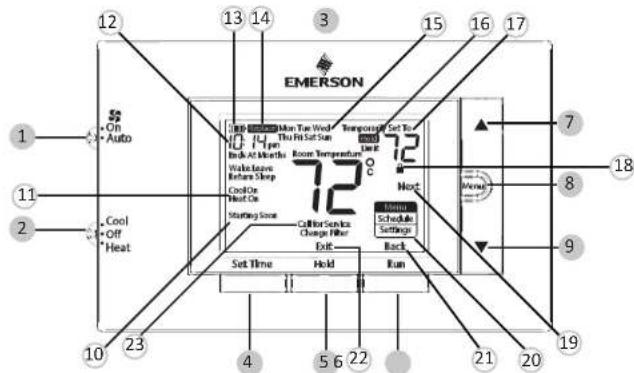

BOUTONS ET SÉLECTEURS DU THERMOSTATAFFICHAGE
1.) Sélecteur du ventilateur 10.) Le thermostat protège l’équipement contre les cycles trop courts (délai de 5 minutes) 2.) Sélecteur du système 11.) Indique que le système fonctionne en mode climatisation, chauage ou auxiliaire (le mode auxiliaire fonctionnera en mode chauage si la thermopompe ne peut pas maintenir la température programmée).3.) Bouton de rétroéclairage (situé sur le dessus du thermostat)12.) Ache l’heure actuelle 4.) Règle l’heure correcte 13.) Indicateur du niveau de charge des piles 5.) Maintenir une température permanente 14.) Indicateur de piles faibles 6.) Annuler le maintien – retourne à l’horaire programmé 15.) Jour de la semaine utilisé au moment de programmer un horaire 7.) Élève le réglage de la température 16.) Maintien permanent (ignore l’horaire) 8.) Accéder aux options du menu 17.) Point de consigne de température 9.) Diminue le réglage de la température 18.) Apparaît lorsque le clavier est verrouillé (pour empêcher les changements indésirables) 19.) Next (Suivant) (bouton Menu) est utilisé pour naviguer dans un menu 20.) Accède l’horaire et personnalise les fonctions du thermostat 21.) Back (Précédent) (bouton Run) est utilisé pour naviguer dans un menu 22.) Exit (Sortie) (bouton Hold) retourne à l’écran d’accueil23.) VOIR LE GUIDE DE DÉPANNAGE
UTILISATION DU THERMOSTAT
Lorsque « Replace » s’ache, des piles neuves AA d’une marque de renom devraient être installées. Si le domicile doit demeurer vacant pendant une période prolongée et que soit «
ou « Replace » s’ache, installez de nouvelles piles avant votre départ.
23Réinitialisation du thermostat ou de ses réglages Si les piles du thermostat sont bonnes, mais que celui-ci n’ache rien ou ne répond pas aux pressions de touches, réinitialisez le thermostat en retirant les piles pendant 2 minutes. Cela ne réinitialisera pas les réglages ou programmes de l’appareil. Si le problème persiste après avoir remis les piles en place, il faudra remplacer le thermostat. Pour ne réinitialiser que l’horaire et les réglages à leur statut par défaut, appuyez simultanément sur les boutons Menu et de rétroéclairage et gardez-les enfoncés jusqu’à ce que l’achage s’eace et se réinitialise. LIGNE D’ASSISTANCE POUR LES PROPRIÉTAIRES : 1-800-284-2925 White-Rodgers est une entreprise d’Emerson Electric Co. Le logo d’Emerson est une marque de commerce et une marque de service d’Emerson Electric Co. www.white-rodgers.com www.emersonclimate.com Problème Cause possible Mesure corrective Pas de climatisation 1.) Commutateur système pas réglé à Cool.2.) Branchement desserré sur le thermostat ou le système.3.) Entretien de l’appareil de climatisation ou remplacement du thermostat requis.Vériez que le thermostat et les ls du système sont bien serrés en place.Diagnosc : Réglez le commutateur système à Cool et baissez le point de consigne en deçà de la température ambiante. Idenque au diagnosc en cas d’absence de chauage, sauf que le thermostat doit être réglé sur Cool (climasaon) et le point de réglage doit être inférieur à la température ambiante. Il peut se produire un délai de cinq minutes avant que le thermostat émee un déclic en mode climasaon si l’opon de verrouillage du compresseur est choisie dans le menu de l’installateur. (Voir MENU DE L’INSTALLATEUR, arcle 50.)Le chauage, la climatisation ou le ventilateur n’arrête jamais Court-circuit possible dans le câblage, le thermostat ou le système de chauage/climatisation/ventilation.Vériez tous les branchements du câblage pour vous assurer qu’ils ne sont pas court-circuités ni en contact avec d’autres ls. Réinitialisez le thermostat. Si le problème persiste, communiquez avec votre technicien en CVC.Le point de consigne et le thermomètre ne concordent pas Le thermomètre du thermostat doit être ajusté. Le thermomètre peut être réglé de +/- 5°. Voir le menu de l’utilisateur, article 04.La cadence de l’appareil de chauage (ou du climatiseur) est trop rapide ou trop lente (variation de température trop grande ou trop restreinte) L’emplacement du thermostat et la taille du système de chauage peuvent aecter la durée du cycle.Les thermostats numériques orent un contrôle précis et un cycle plus rapide que les anciens modèles mécaniques. Le système se met en marche et à l’arrêt plus fréquemment, mais il fonctionne moins longtemps. Pour accroître la durée des cycles, sélectionnez SLO, pour cycle lent, dans le menu de l’installateur. (Voir les articles du menu 30 et 35.) Si une durée de cycle acceptable ne peut pas être atteinte, contactez un technicien en CVC local pour des suggestions supplémentaires.L’icône « Call for Service » (Appeler le technicien) apparaît1.) Le système de chauage n’est pas en mesure de chauer l’espace à 10 degrés près du point de consigne dans les 2 heures.2.) Le système de climatisation n’est pas en mesure de refroidir l’espace à 10 degrés près du point de consigne dans les 2 heures.3.) Si « -- » est aché au lieu de la température de la pièce, il faut remplacer le thermostat.4.) Aucun des boutons ne fonctionne sur le thermostat.5.) Si « Call for Service » (Appeler le technicien) clignote, l’auto-diagnostic du compresseur a détecté un problème avec l’appareil extérieur.1.) Voir la mesure corrective pour « Pas de chauage ».
2.) Voir la mesure corrective pour « Pas de climatisation ».
3.) Remplacez le thermostat. 4.) Vériez que le verrouillage du clavier n’est pas activé (indiqué par l’icône ). 5.) Communiquez avec un technicien pour vérier que l’équipement fonctionne bien. DÉPANNAGE (suite)
Programmation d’usine d’économie d’énergie Ce thermostat est fourni avec les réglages écoénergétiques gurant dans le tableau ci-dessous pour tous les jours de la semaine. Réveil Départ Retour Sommeil Horaire de chauage6 h – 21 °C (70 °F) 8 h – 17 °C (62 °F) 17 h – 21 °C (70 °F) 22 h – 17 °C (62 °F)Horaire de climatisation6 h – 24 °C (75 °F) 8 h – 28 °C (83 °F) 17 h – 24 °C (75 °F) 22 h – 26 °C (78 °F)Remarque : Le thermostat peut être programmé avec ou sans la sous-base. Modication de l’horaire de chauage 1.) Réglez le sélecteur système à Heat. 2.) Appuyez sur Menu. 3.) Appuyez sur Next (Suivant) pour accéder à l’horaire. 4.) Les icônes d’heure clignoteront – utilisez ou pour régler l’heure de démarrage d’une période. 5.) Appuyez sur Next – les icônes de point de consigne clignoteront – utilisez ou pour régler la température pour la période actuelle. 6.) Continuez d’appuyer sur Next pour alterner entre les périodes (Réveil, Départ, Retour, Sommeil) pour tous les jours de la semaine. Remarque : Appuyez sur Back (Précédent) pour revenir au réglage précédent. Une fois tous les jours de la semaine programmés, le thermostat achera End (Fin). Appuyez sur Exit (Quitter) en tout temps pour sauvegarder les changements et retourner à l’écran d’accueil. Modication de l’horaire de climatisation 1.) Réglez le sélecteur du système à Cool (climatisation). 2.) Répétez les étapes 2 à 6 de l’horaire de chauage. Problème Cause possible Mesure corrective Chauage, climatisation ouventilateur non fonctionnels (problème courant)1.) Fusible grillé ou disjoncteur déclenché.2.) Interrupteur de marche/arrêt de la fournaise en position arrêt (OFF).3.) Porte ou panneau du compartiment du ventilateur de l’appareil de chauage desserré ou installé incorrectement.4.) Branchement desserré sur le thermostat ou le système. 1.) Remplacez le fusible ou réenclenchez le disjoncteur. 2.) Placez l’interrupteur à la position marche (ON). 3.) Remettez la porte ou le panneau en place pour enclencher le verrou de sécurité ou le commutateur de la porte. 4.) Serrez les connexions. Chauage non fonctionnel 1.) Sélecteur du système non réglé sur le chauage2.) Branchement desserré sur le thermostat ou le système.3.) Entretien de l’appareil de chauage ou remplacement du thermostat requis.Vériez que le thermostat et les ls du système sont bien serrés en place.Diagnosc : Réglez le sélecteur système à Heat (chauage) et haussez le point de consigne au-dessus de la température ambiante. Le thermostat devrait émere un léger déclic dans les cinq minutes et « Heat On » devrait apparaître à l’achage. Ce bruit indique que le thermostat fonconne correctement. Si le thermostat n’émet pas de déclic, eectuez l’opéraon de réinialisaon décrite précédemment. Si le thermostat n’émet toujours pas de déclic après la réinialisaon, communiquez avec un spécialiste du chauage ou de la climasaon ou le magasin où vous avez acheté le thermostat pour demander un remplacement. Si le thermostat émet un déclic, communiquez avec le fabricant de la fournaise ou un technicien pour vérier si le chauage fonconne correctement.(suite du dépannage à la page suivante)
