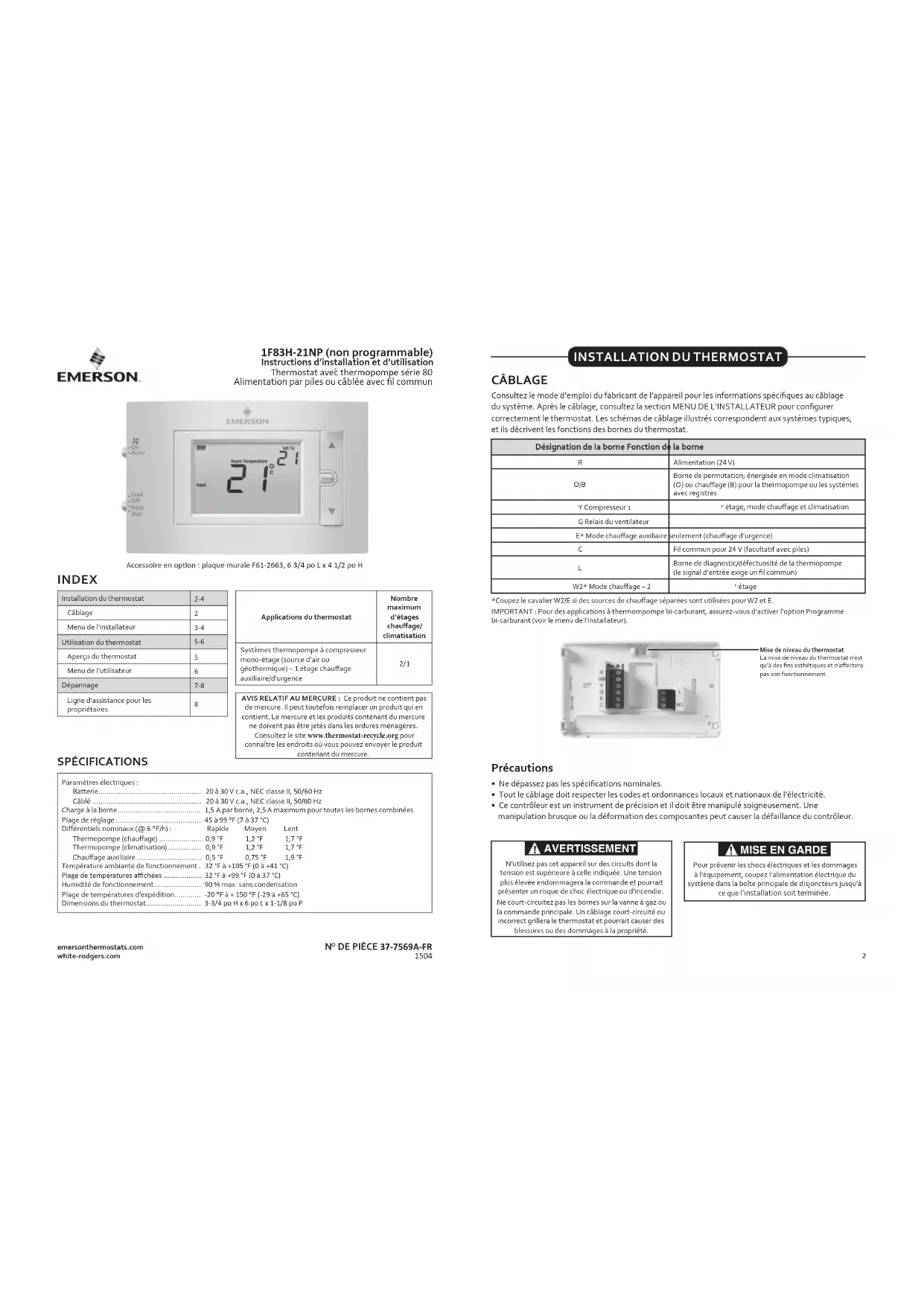

MODE D'EMPLOI 1F83H21NP Emerson
Instructions d'installation et d'utilisation
Thermostat avec thermopompe série 80
Alimentation par piles ou câblée avec fil commun
| Installation du thermostat | 2-4 |
| Câblage | 2 |
| Menu de l'installateur | 3-4 |
| Utilisation du thermostat | 5-6 |
| Aperçu du thermostat | 5 |
| Menu de l'utilisateur | 6 |
| Dépannage | 7-8 |
| Ligne d'assistance pour les propriétaires | 8 |
| Applications du thermostat | Nombre maximum d'étages chauffage/climatisation |
| Systèmes thermopompe à compresseur mono-étage (source d'air ou géothermique) - 1 étage chauffage auxiliaire/d'urgence | 2/1 |
| AVIS RELATIF AU MERCURE : Ce produit ne contient pas de mercure. Il peut toutefois remplacer un produit qui en contient. Le mercure et les produits contenant du mercure ne doivent pas être jetés dans les ordures ménagères.Consultez le site www.thermostat-recycle.org pour connaître les endroits où vous pouvez envoyer le produit contenant du mercure. |
SPÉCIFICATIONS
| Paramètres électriques : | |||
| Batterie.... | 20 à 30 V c.a., NEC classe II, 50/60 Hz | ||
| Câblé.... | 20 à 30 V c.a., NEC classe II, 50/60 Hz | ||
| Charge à la borne.... | 1,5 A par borne, 2,5 A maximum pour toutes les bornes combinées | ||
| Plage de réglage.... | 45 à 99 °F (7 à 37 °C) | ||
| Différentiels nominaux (@ 6 °F/h) : | Rapide | Moyen | Lent |
| Thermopompe (chauffage).... | 0,9 °F | 1,2 °F | 1,7 °F |
| Thermopompe (climatisation).... | 0,9 °F | 1,2 °F | 1,7 °F |
| Chauffage auxiliaire.... | 0,5 °F | 0,75 °F | 1,9 °F |
| Température ambiante de fonctionnement.... | 32 °F à +105 °F (0 à +41 °C) | ||
| Plage de températures affichées.... | 32 °F à +99 °F (0 à 37 °C) | ||
| Humidité de fonctionnement.... | 90 % max. sans condensation | ||
| Plage de températures d'expédition.... | -20 °F à +150 °F (-29 à +65 °C) | ||
| Dimensions du thermostat.... | 3-3/4 po H x 6 po I x 1-1/8 po P | ||
emersonthermostats.com
white-rodgers.com
N° DE PIÈCE 37-7569A-FR
1504
INSTALLATION DU THERMOSTAT
CÂBLAGE
Consultez le mode d'emploi du fabricant de l'appareil pour les informations spécifiques au câblage du système. Après le câblage, consultez la section MENU DE L'INSTALLATEUR pour configurer correctement le thermostat. Les schémas de câblage illustrés correspondent aux systèmes typiques, et ils décrivent les fonctions des bornes du thermostat.
| Désignation de la borne Fonction de la borne | |
| R | Alimentation (24 V) |
| OIB | Borne de permutation, énergisée en mode climatisation (O) ou chauffage (B) pour la thermopompe ou les systèmes avec registres |
| Y Compresseur 1 | "étage, mode chauffage et climatisation |
| G Relais du ventilateur | |
| E* Mode chauffage auxiliaire | seulement (chauffage d'urgence) |
| C | Fil commun pour 24 V (facultatif avec piles) |
| L | Borne de diagnostic/défectuosité de la thermopompe (le signal d'entrée exige un fil commun) |
| W2* Mode chauffage - 2 | * étage |
*Coupez le cavalier W2/E si des sources de chauffage séparées sont utilisées pour W2 et E. IMPORTANT : Pour des applications à thermompompe bi-carburant, assurez-vous d'activer l'option Programme bi-carburant (voir le menu de l'installateur).
- Mise de niveau du thermostat La mise de niveau du thermostat n'est qu'à des fins esthétiques et n'affectera pas son fonctionnement.
Précautions
- Ne dépassez pas les spécifications nominales.
- Tout le câblage doit respecter les codes et ordonnances locaux et nationaux de l'électricité.
- Ce contrôleur est un instrument de précision et il doit être manipulé soigneusement. Une manipulation brusque ou la déformation des composantes peut causer la défaillance du contrôleur.
AVERTISSEMENT
N'utilisez pas cet appareil sur des circuits dont la tension est supérieure à celle indiquée. Une tension plus élevée endommagera la commande et pourrait présenter un risque de choc électrique ou d'incendie. Ne court-circuitez pas les bornes sur la vanne à gaz ou la commande principale. Un câblage court-circuité ou incorrect grillera le thermostat et pourrait causer des blessures ou des dommages à la propriété.
MISE EN GARDE
Pour prévenir les chocs électriques et les dommages à l'équipement, coupez l'alimentation électrique du système dans la boîte principale de disjoncteurs jusqu'à ce que l'installation soit terminée.

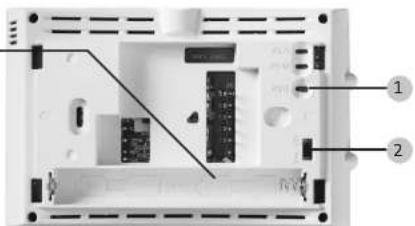

Emplacement des piles
Des piles AA de qualité sont requises lorsqu'un fil commun n'est pas disponible. Lorsqu'il est disponible, les piles offrent alors une source auxiliaire d'alimentation (qui permettra de garder l'heure active en cas de panne d'électricité).
Ce thermostat connecte électriquement les bornes W2 et E de façon que cette opération ne soit pas nécessaire avec un cavalier. Si votre système a des fils W2 et E séparés, coupez le cavalier W2/E situé à l'arrière du thermostat. Cela isolera les deux bornes de façon qu'elles puissent être utilisées indépendamment.
2.) Sélecteur de borne O/B
Le sélecteur O/B sur ce thermostat est réglé en usine à la position O. Cela conviendra à la majorité des applications de thermopompe, qui exigent que le relais de permutation soit énergisé en mode Cool (climatisation). Si la thermopompe installée exige qu'une bome B énergise le relais de permutation en mode Heat (chauffage), le sélecteur O/B doit être réglé à la position B.
MENU DE L'INSTALLATEUR
Pour empêcher des changements pouvant affecter le rendement du système, ce thermostat a un MENU DE L'INSTALLATEUR et un MENU DE L'UTILISATEUR. Le MENU DE L'INSTALLATEUR donne accès à toutes les options, tandis que le MENU DE L'UTILISATEUR donne accès aux réglages qui n'affecteront pas le rendement du système. Pour accéder au MENU DE L'INSTALLATEUR, appuyez sur le bouton Menu pendant 8 secondes. L'affichage montrera l'article 30 du tableau ci-dessous. Utilisez Next (Suivant) pour naviguer dans les articles du menu. Enfoncez ▲ pour changer le réglage d'un article du menu.
| Num. de menu d'installateur (enfoncz Menu 8 secondes) | Description | Réglage par défaut (licônes clignotantes) | Réglages (appuyez sur ▲ ▼) ▼ |
| 30 CR | Vitesse du cycle de chauffage (à quelle fréquence le chauffage s'activera) | MEd | SLO - lentMED - moyenFAS - rapide |
| 32 CR | Vitesse du chauffage auxiliaire (à quelle fréquence le chauffage auxiliaire s'activera) | MEd | SLO - lentMED - moyenFAS - rapide |
| 35 CR | Vitesse du cycle de climatisation (à quelle fréquence la climatisation s'activera) | MEd | SLO - lentMED - moyenFAS - rapide |
| 50 CL | Verrouillage du compresseur (protège le compresseur contre les cycles trop courts) | OFF | On - délai de 3 minutesOFF - aucun délai |
| 60 dF | Programme bi-carburant (activez si le gaz est la source de chauffage auxiliaire) | OFF | On - chauffage auxiliaire au gazOFF - chauffage auxiliaire électrique |
| 65 | Temp. de chauffage maximale(point de consigne maximal pour le chauffage) | 99 47 à 99 | |
| 66 | Temp. de climatisation minimale(point de consigne minimal pour la climatisation) | 45 45 à 97 |
(suite du Menu de l'installateur à la page suivante)
MENU DE L'INSTALLATEUR (suite)
| Num. de menu d'installateur (enfoncz Menu 8 secondes) | Description | Réglage par défaut (icônes clignotantes) | Réglages (appuyez sur ▲) ▼ |
| 79 | Fahrenheit ou Celsius °F | °F – Fahrenheit°C – Celsius | |
| 81 | Réglage de la température affichée (règle la « température ambiante » affichée) | 0 -5 à +5 | |
| 83 | Éclairage continu de l'affichage (garde le rétroéclairage toujours active – fil commun requis) | OFF | On – toujours alluméOFF – allumé momentalement |
| 99 | Verrouillage clavier (empêche des changements non désirés au thermostat) | OFF | On – désactivation des boutonsOFF – tous les boutons sont actifs |
MISE À L'ESSAI DE L'ÉQUIPEMENT
Ouvrez l'alimentation électrique du système.
Fonctionnement du ventilateur
Si le système n'a pas de borne de branchement G, passez à la section Système de chauffage.
1.) Placez le sélecteur du ventilateur à la position On. Le ventilateur devrait se mettre en marche.
2.) Placez le sélecteur du ventilateur à la position Auto. La ventilation devrait s'arrêter immédiatement.
Système de chauffage
1.) Placez le sélecteur du ventilateur à la position Heat. Si le chauffage auxiliaire a un pilote permanent, assurez-vous de l'allumer.
2.) Enfoncez ▲ pour régler le thermostat à 1° au-dessus de la température ambiante. La thermopompe devrait se mettre en marche et le thermostat devrait indiquer Heat On (chauffage en marche).
3.) Enfoncez ▲ pour régler le thermostat à 3° au-dessus de la température ambiante. Le chauffage auxiliaire devrait se mettre en marche et le thermostat devrait indiquer Heat On Auxiliary (chauffage auxiliaire en marche).
4.) Enfoncez ▼ pour régler le thermostat à 1° sous la température ambiante. Le système de chauffage devrait arrêter et le thermostat devrait indiquer Heat (chauffage).
Système auxiliaire
1.) Placez le sélecteur du système à la position Aux. Si le chauffage auxiliaire a un pilote permanent, assurez-vous de l'allumer.
2.) Enfoncez ▲ pour régler le thermostat à 1° au-dessus de la température ambiante. Le système de chauffage auxiliaire devrait se mettre en marche et le thermostat devrait indiquer Heat On Auxiliary (chauffage auxiliaire en marche).
3.) Enfoncez ▼ pour régler le thermostat à 1° sous la température ambiante. Le système de chauffage auxiliaire devrait arrêter et le thermostat devrait indiquer Heat Auxiliary (chauffage auxiliaire).
Système de climatisation
1.) Placez le sélecteur du système à la position Cool.
2.) Enfoncez ▼ pour régler le thermostat à 1° sous la température ambiante. Le ventilateur devrait se mettre en marche immédiatement à vitesse maximum, puis l'air froid devrait se mettre à circuler. Le thermostat indiquera Cool On. Il peut y avoir un délai allant jusqu'à 5 minutes. (Voir MENU DE L'INSTALLATEUR, article 50.)
3.) Enfoncez ▲ pour régler le thermostat à 1° au-dessus de la température ambiante. Le système de climatisation devrait arrêter et le thermostat indiquera Cool (climatisation).
Remarque : Si Starting Soon (Démarrage bientôt) s'affiche, la fonction de verrouillage du compresseur est activée. Il y aura un délai alliant jusqu'à 5 minutes avant la mise en marche du compresseur. (Voir MENU DE L'INSTALLATEUR, article 50.)
MISE EN GARDE
Pour prévenir les dommages au compresseur ou à d'autres biens, N'utilisez PAS le système de climatisation lorsque la température extérieure est inférieure à 10 °C (50 °F). Ne laissez pas le compresseur fonctionner à moins que les chaufferettes d'huile du compresseur ne soient en fonction depuis au moins 6 heures et que le système n'ait pas fonctionné depuis au moins 5 minutes.
UTILISATION DU THERMOSTAT

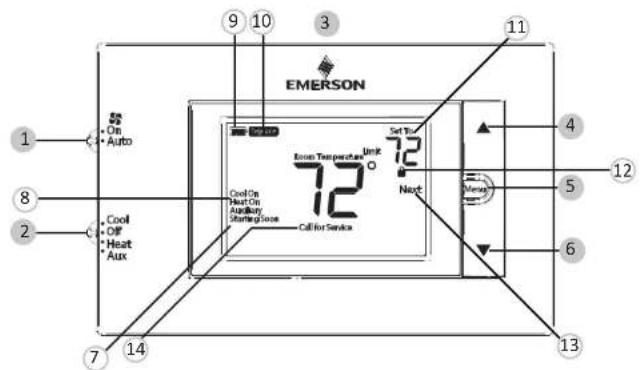

APERÇU DUTHERMOSTAT
Avant d'utiliser le thermostat, vous devriez être familier avec ses fonctions, son affichage et l'emplacement/le fonctionnement des boutons et sélecteurs du thermostat.
| BOUTONS ET SÉLECTEURS DUTHERMOSTAT | AFFICHAGE |
| 1.) SÉLECTeur du ventilateur | 7.1 Le thermostat protège l'équipement contre les cycles trop courts (délai de 5 minutes) |
| 2.) SÉLECTeur du système | 8.1 indique que le système fonctionne en mode climatisation, chauffage ou auxiliaire (le mode auxiliaire fonctionnera en mode chauffage si la thermopompe ne peut pas maintenir la température programmée). |
| 3.) Bouton de rétroéclairage (situé sur le dessus du thermostat) | 9.1 Indicateur du niveau de charge des piles |
| 4.) Elève le réglage de la température | 10.1 Indicateur de piles faibles |
| 5.) Accédier aux options du menu | 11.1 Point de consigne de température |
| 6.) Diminue le réglage de la température | 12.1 Apparaît lorsque le clavier est verrouille (pour empêcher les changements indésirables) |
| 13.1 Next (Suivant) (bouton Menu) est utilise pour naviguer dans un menu | |
| 14.1 VOIR LE GUIDE DE DÉPANNAGE |
Lorsque « [ ] Replace » s'affiche, des piles neuves AA d'une marque de renom devraient être installées. Si le domicile doit demeurer vacant pendant une période prolongée et que soit « [ ] » ou « [ ] Replace » s'affiche, installez de nouvelles piles avant votre départ.
MENU DE L'UTILISATEUR
Pour personnaliser les réglages du thermostat, appuyez sur le bouton Menu à partir de l'écran d'accueil. Utilisez Next (Suivant) pour naviguer dans les articles du menu. Appuyez sur ou pour modifier le réglage.
| Num. de menu d'utilisateur(appuyer sur le boutonMenu puis relâcher) | Description | Réglage par défaut(icônes clignotantes) | Réglages(appuyer sur ▲ ▼ |
| 01 | Fahrenheit ou Celsius °F | °F – Fahrenheit°C – Celsius | |
| 02 | Réglage de la température affichée(règle la température amblante) | 0 - 5 à +5 | |
| 03 | Éclairage continu de l'affichage(parde le rétroéclairage toujours active - fil commun requis) | OFF | On – toujours alluméOFF – allumé momentanément |
| 04 | Verrouillage clavier (empêchedes changements non désirés au thermostat) | OFF | On – désactivation des boutonsOFF – tous les boutons sont actifs |
- Verrouillage du clavier – Afin d'empêcher les changements indésirables, les boutons peuvent être désactivés. Pour activer cette fonction, gardez ▲ et le bouton Menu enfoncés jusqu'à ce que l'icône B'affiche (cette option peut aussi être activée dans le menu). Pour la désactiver, gardez ▲ et le bouton Menu enfoncés durant 3 secondes.
DÉPANNAGE
| Problème Cause possible Mesure corrective | ||
| Chauffage, climatisation ou ventilateur non fonctionnels (problème courant) | 1.) Fusible grillé ou disjoncteur déclenché.2.) Interrupteur de marché/arrêt de la foumaise en position arrêt (OFF).3.) Porte ou panneau du compartiment du ventilateur de l'appareil de chauffage desserré ou installé incorrectement.4.) Branchement desserré sur le thermostat ou le système. | 1.) Remplacez le fusible ou réenclenchez le disjoncteur.2.) Placez l'interrupteur à la position marche (ON).3.) Remettez la porte ou le panneau en place pour enclencher le verrou de sécurité ou le commutateur de la porte.4.) Serrez les connexions. |
| Chauffage non fonctionnel | 1.) Sèlecteur du système non réglé sur le chauffage2.) Branchement desserré sur le thermostat ou le système.3.) Entretien de l'appareil de chauffage ou remplacement du thermostat requis. | Verifier que le thermostat et les fils du système sont bien serrés en place.Diagnostic : Réglez le selecteur système à Heat (chauffage) et haussez le point de consigne au-dessus de la température ambiante. Le thermostat devrait émettre un léger déclic dans les cinq minutes et « Heat On » devrait apparaître à l'affichage. Ce bruit indique que le thermostat fonctionne correctement. Si le thermostat n'émet pas de déclic, effectues l'opération de réinitialisation décrite après ce tableau. Si le thermostat n'émet toujours pas de déclic après la réinitialisation, communiquez avec un spécialiste du chauffage ou de la climatisation ou le magasin où vous avez acheté le thermostat pour demander un remplacement. Si le thermostat émet un déclic, communiquez avec le fabricant de la fournaise ou un technicien pour vérifier si le chauffage fonctionne correctement. |
| Pas de climatisation | 1.) Commutateur système pas réglé à Cool.2.) Branchement desserré sur le thermostat ou le système.3.) Entretien de l'apporeil de climatisation ou remplacement du thermostat requis. | Vérifier que le thermostat et les fils du système sont bien serrés en place.Diagnostic : Réglez le commutateur système à Cool et baissez le point de consigne en depuis de la température ambiante. Idontique au diagnostic en cas d'absence de chauffage, sauf que le thermostat doit être réglé sur Cool (climatisation) et le point de réglage doit être inférieur à la température ambiante. Il peut se produire un délai de cinq minutes avant que le thermostat émette un déclic en mode climatisation si l'option de verrouillage du compresseur est choisie dans le menu de l'installateur. (Voir MENU DE L'INSTALLATEUR, article 50.) |
| Le chauffage, la climatisation ou le ventilateur n'arrête jamais | Court-circuit possible dans le câblage, le thermostat ou le système de chauffage/climatisation/ventilation. | Verifierz tous les branchements du câblage pour vous assurer qu'ils ne sont pas court-circuités ni en contact avec d'autres fils. Réinitializez le thermostat. Si le problème persiste, communiquez avec votre technicien en CVC. |
| Le point de consigne et le thermomètre ne concordent pas | Le thermometre du thermostat doit être ajusté. | Le thermometre peut être réglé de r/- 5°. Voir le menu de l'utilisateur, article 04. |
(suite du dépannage à la page suivante)
DÉPANNAGE (suite)
| Problème Cause possible Mesure corrective | ||
| La cadence de l'appareil de chauffage (ou du climatiseur) est trop rapide ou trop lente (variation de température trop grande ou trop restreinte) | L'emplacement du thermostat et la taille du système de chauffage peuvent affecter la durée du cycle. | Les thermostats numériques offrent un contrôle précis et un cycle plus rapide que les anciens modèles mécaniques. Le système se met en marche et à l'arrêt plus fréquemment, mais il fonctionne moins longtemps. Pour accroître la durée des cycles, sélectionnez SLO, pour cycle lent, dans le menu de l'installateur. (Voir les articles du menu 30 et 35.) Si une durée de cycle acceptable ne peut pas être atteinte, contactez un technicien en CVC local pour des suggestions supplémentaires. |
| L'icône « Call for Service » (Appeler le technicien) apparaît | 1.) Le système de chauffage n'est pas en mesure de chauffer l'espace à 10 degrès près du point de consigne dans les 2 heures.2.) Le système de climatisation n'est pas en mesure de refroidir l'espace à 10 degrès près du point de consigne dans les 2 heures.3.) Si « -- » est affiché au lieu de la température de la pièce, il faut remplacer le thermostat.4.) Aucun des boutons ne fonctionne sur le thermostat.5.) Si « Call for Service » (Appeler le technicien) clignote, l'auto-diagnostic du compresseur a détecté un problème avec l'appareil extérieur. | 1.) Voir la mesure corrective pour « Pas de chauffage ».2.) Voir la mesure corrective pour « Pas de climatisation ».3.) Remplacez le thermostat.4.) Vérifiez que le verrouillage du clavier n'est pas activé (indiqué par l'icône).5.) Communiquez avec un technicien pour vérifier que l'équipement fonctionne bien. |
Réinitialisation du thermostat ou de ses réglages
Si les piles du thermostat sont bonnes, mais que celui-ci n'affiche rien ou ne répond pas aux pressions de touches, réinitialisez le thermostat en retirant les piles pendant 2 minutes. Cela ne réinitialisera pas les réglages ou programmes de l'appareil. Si le problème persiste après avoir remis les piles en place, il faudra remplacer le thermostat.
Pour ne réinitialiser que l'horaire et les réglages à leur statut par défaut, appuyez simultanément sur les boutons Menu et de rétroéclairage et gardez-les enfoncés jusqu'à ce que l'affichage s'efface et se réinitialise.
LIGNE D'ASSISTANCE POUR LES PROPRIÉTAIRES : 1-800-284-2925
White-Rodgers est une entreprise d'Emerson Electric Co.
