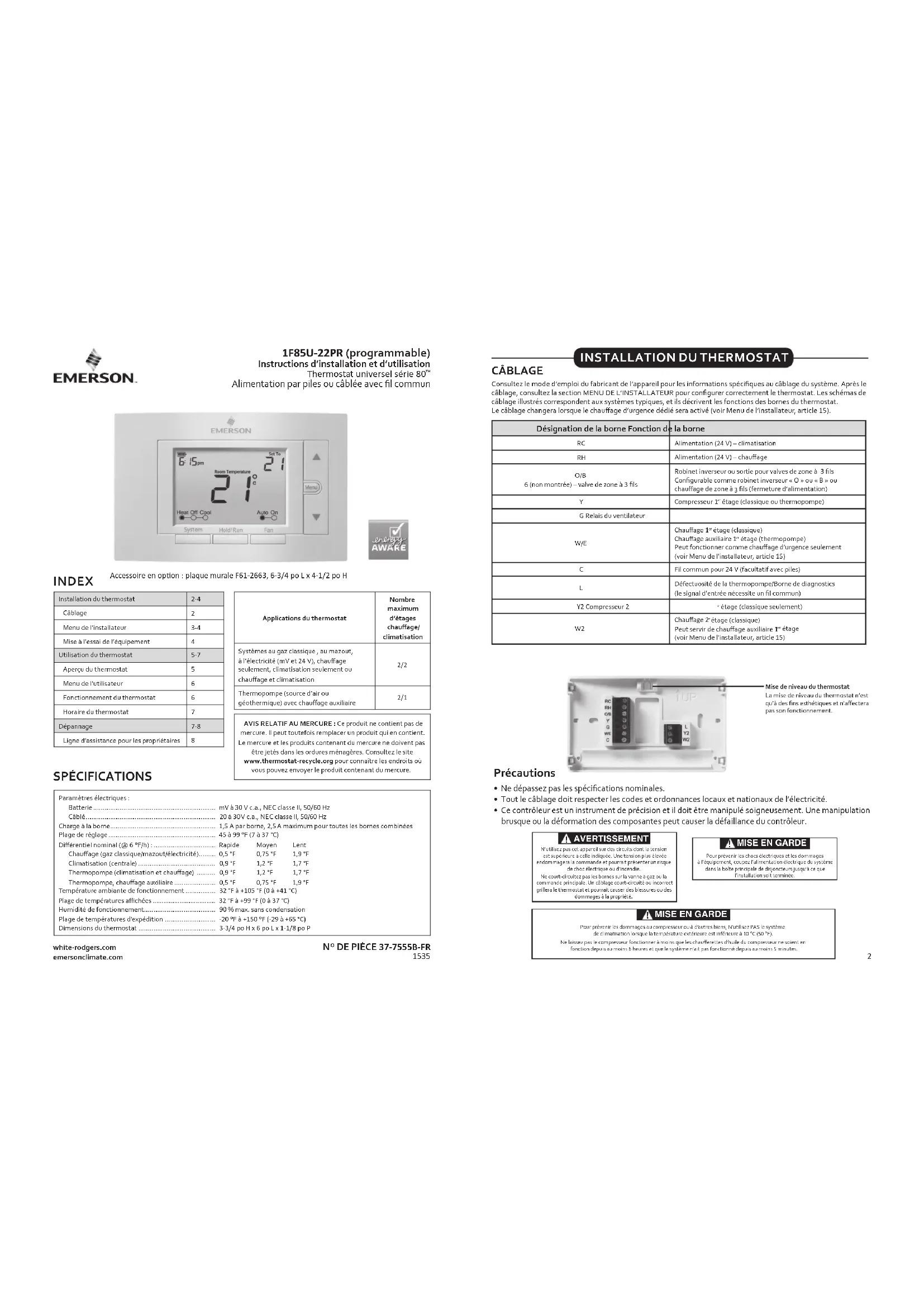

MODE D'EMPLOI 1F85U22PR Emerson

1F85U-22PR (programmable)
Instructions d'installation et d'utilisation
Thermostat universel série 80'
Alimentation par piles ou câblée avec fil commun

Installation du thermostat	2-4
Câblage	2
Menu de l'installateur	3-4
Mise à Pessel de l'équipement	4
Utilisation du thermostat	5-7
Aperçu du thermostat	5
Menu de l'utilisateur	6
Fonctionnement du thermostat	6
Horaire du thermostat	7
Dépannage	7-8
Ligne d'assistance pour les propriétaires	8

Applications du thermostat	Nombre maximum d'étages chauffage/climatisation
Systèmes au gaz classique, au mazout, à l'électricité (mV et 24 V), chauffage seulement, climatisation seulement ou chauffage et climatisation	2/2
Thermopompe (source d'air ou géothermique) avec chauffage auxiliaire	2/1

AVIS RELATIF AU MERCURE : Ce produit ne contient pas de mercure. Il peut toutefois remplacer un produit qui en contient. Le mercure et les produits contenant du mercure ne doivent pas être jetés dans les ordures ménagères. Consultez le site www.thermostat-recycle.org pour connaître les endroits où vous pouvez envoyer le produit contenant du mercure.

SPÉCIFICATIONS

Paramètres électriques:
Batterie	mV à 30 V c.a., NEC classe II, 50/60 Hz
Câblé	20 à 30V c.a., NEC classe II, 50/60 Hz
Charge à la borne	1,5 A par borne, 2,5 A maximum pour toutes les bornes combinées
Plage de réglage	45 à 99°F (7 à 37 °C)
Diférentiel nominal (à 6 °F/h)	Rapide	Moyen	Lent
Chouflage (gaz classique/mozout/electricité)	0,5 °F	0,75 °F	1,9 °F
Climatisation (centre)	0,9 °F	1,2 °F	1,7 °F
Thermopompe (climatisation et chauffage)	0,9 °F	1,2 °F	1,7 °F
Thermopompe, chauffage auxiliaire	0,5 °F	0,75 °F	1,9 °F
Température ambiante de fonctionnement	32 °F à -105 °F (0 à -41 °C)
Plage de températures affichées	32 °F à +99 °F (0 à 37 °C)
Humidité de fonctionnement	90% max. sans condensation
Plage de températures d'expédition	-20°F à +150 °F (-29 à -65 °C)
Dimensions du thermostat	3-3/4 pu H x 6 pu L x 1-1/8 pu P

white-rodgers.com

emersonclimate.com

N° DE PIÈCE 37-7555B-FR

1535

INSTALLATION DU THERMOSTAT

CÂBLAGE

Consultez le mode d'emploi du fabricant de l'appareil pour les informations spécifiques au câblage du système. Après le câblage, consultez la section MENU DE L'INSTALLATEUR pour configurer correctement le thermostat. Les schémas de câblage illustrés correspondent aux systèmes typiques, et ils décrivent les fonctions des bornes du thermostat. Le câblage changera lorsque le chauffage d'urgence dédié sera activé (voir Menu de l'installateur, article 15).

Désignation de la borne Fonction de la borne
RC	Alimentation (24 V) - climatisation
RH	Alimentation (24 V) - chauffage
O/B6 (non montrée) - valve de zone à 3 fils	Robinet inverseur ou sortie pour valves de zone à 3 fils. Configureable comme robinet inverseur « O » ou « B » ou chauffage de zone à 3 fils (fermeture d'alimentation)
Y	Compresseur 1° étage (classique ou thermopompe)
G Relais du ventilateur
W/E	Chauffage 1° étage (classique)Chauffage auxiliaire 1° étage (thermopompe)Peut fonctionner comme chauffage d'urgence seulement(voir Menu de l'installateur, article 15)
C	Fil commun pour 24 V (facultatif avec piles)
L	Défectuosité de la thermopompe/Borne de diagnostics(le signal d'entrée nécessite un fil commun)
Y2 Compressseur 2	* étage (classique seulement)
W2	Chauffage 2° étage (classique)Peut servir de chauffage auxiliaire 1° étage(voir Menu de l'installateur, article 15)

RC RH Gh Y G Wg C 10P L Y2 W2

• Mise de niveau du thermostat
  La mise de niveau du thermostat n'est qu'à des fins esthétiques et n'affectera pas son fonctionnement.

Précautions

• Ne dépassez pas les spécifications nominales.
• Tout le câblage doit respecter les codes et ordonnances locaux et nationaux de l'électricité.
• Ce contrôleur est un instrument de précision et il doit être manipulé soigneusement. Une manipulation brusque ou la déformation des composantes peut causer la défaillance du contrôleur.

AVERTISSEMENT

Mobilsez pas cet apparel sur des circuits dont la tension est supérieure à celle indiquée. Une tension plus élevée indammagera la commande et pourrait présenter un disque de choc électrique ou c'écervité.

Le court-circuits pas les bonnes sur le varne à gaz ou le commende principale. Un câpage court circuté ou incorrect grille a la thermocat et pourrait causant des stresses ou des dammages à la propriété.

MISE EN GARDE

Pour prévenir les chocs électriques et les dommeques é l'équipement, coupez l'alimentation électrique du système dans la solte principale de disjoncteurs jusqu'à ce que l'installation soit terminée.

MISE EN GARDE

Pour prévenir les dommages au compresseur ou à autres blons, N'utilise PAS le système de climatisation lorsque la température extérieure est inférieure à 10 °C (50 °F). Ne lessez pas le compresseur fonctionner à moins que les chaufferettes d'huie du, compresseur ne soient en fonction depuis su mone à heures et que le système n'est pas fonctionné depuis su mone à minutes.

Ce thermostat connecte électriquement les bornes RC et RH de façon que cette opération ne soit pas nécessaire avec un cavalier. Si l'application comprend des fils RC et RH distincts, coupez le cavalier RC/RH. Cela isolera les deux bornes de façon qu'elles puissent être utilisées indépendamment.

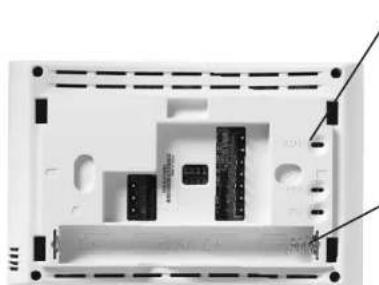

Emplacement des piles

Des piles AA de qualité sont requises lorsqu'un fil commun n'est pas disponible. Lorsqu'il est disponible, les piles offrent alors une source auxiliaire d'alimentation (qui permettra de garder l'heure active en cas de panne d'électricité).

MENU DE L'INSTALLATEUR

Pour empêcher des changements pouvant affecter le rendement du système, ce thermostat a un MENU DE L'INSTALLATEUR et un MENU DE L'UTILISATEUR. Le MENU DE L'INSTALLATEUR donne accès à toutes les options, tandis que le MENU DE L'UTILISATEUR donne accès aux réglages qui n'affecteront pas le rendement du système. Pour accéder au MENU DE L'INSTALLATEUR, appuyez sur le bouton Menu pendant 8 secondes. L'affichage montrera l'article 05 du tableau ci-dessous. Utilisez Next (Suivant) et Back (Précédent) pour naviguer dans les articles du menu. Enfoncez ▲ ou ▼ pour changer le réglage d'un article du menu.

Article du menu de l'installateur (enforcez Menu 8 secondes)	Description	Réglage par défaut (icônes clignotantes)	Réglages (appuyez sur ▲ ou ▼)
05	Equipement extérieur : sélectionne le climatiseur (AC) ou la thermopompe (HP) ainsi que l'étage	AC2	AOOAC1AC2HP1
10	Equipement intérieur : sélectionne si l'équipement est une foumaise au gas, une foumaise électrique ou le ventilateur seulement	EL2	FANGA1GA2 (classique seulement)EL1EL2 (classique seulement)
15 dE	Urgence dédiée : W/E fonctionne seulement en mode Urgence auxiliaire, w2 devient chauffage auxiliaire 1er étage	OFF	OnOFF
20 R	Choix de O, B ou valve de zone à 3 fils	O	OB3
30 CR	Vitesse du cycle de chauffage à quelle fréquence le chauffage s'activera	MEd	SLO - lentMEd - moyenFA5 - rapide
32 CR	Vitesse du cycle auxiliaire à quelle fréquence le chauffage auxiliaire s'activera	MEd	SLO - lentMEd - moyenFA5 - rapide
35 CR	Vitesse du cycle de climatisation : à quelle fréquence la climatisation s'activera	MEd	SLO - lentMEd - moyenFA5 - rapide
50 CL	Verrouillage du compresseur : protège le compresseur contre les cycles trop courts	OFF	On-délai de 5 minutesOFF - aucun délai
65	Temp. de chauff. maximale : point de consigne maximum pour le chauffage	99	47 à 99
66	Temp. de clim. minimale : point de consigne minimum pour la climatisation	45	45 à 97

(suite du Menu de l'installateur à la page suivante)

MENU DE L'INSTALLATEUR (suite)

Num. de menu d'installateur (enfoncez Menu 8 secondes)	Description	Réglage par défaut (icônes clignotantes)	Réglages (appuyez sur ▲) ▼
74	Type d'horaire : réglez soit à 7 jours, 5-1-1 jours ou non programmable	5	7-7 jours5-5-1-1 joursD-non programmable
75	Définit le nombre de périodes de programmation par jour	4	2-départ, rétour4-réveil, départ, retour, sommeil
76 E	Démarrage anticipé : commence le chauffage ou la climatisation à l'avance pour que la température programmée soit attante à l'heure programmée	OFF	On - démarrage anticipéOFF - démarrage à l'heure
79	Fahrenheit ou Celsius °F		°F-Fahrenheit°C-Celsius
81	Réglage de la température affichée : permet d'ajuster la température ambiante affichée	0-5 à +5
83 dL	Éclairage continu de l'affichage : garde le rétroéclairage toujours active - fil commun reçois	OFF	On - toujours alluméOFF-allumé momentanément
86	Changer le filtre à air : configuration d'un rappel mensuel	OFF	1 à 12 - durée du rappel (mois)OFF-eucun rappel
88	Permutation automatique : le système alteme automatiquement entre le chauffage et la climatisation	OFF	On - activéeOFF-desactivée
99 [IMAGE]	Verrouillage clavier : empêche des changements non desirés au thermostat	OFF	On - déactivation des boutonsOFF-tous les boutons sont actifs

MISE À L'ESSAI DE L'ÉQUIPEMENT Ouvrez l'alimentation électrique du système.

Fonctionnement du ventilateur

Si le système n'a pas de borne de branchement G, passez à la section Système de chauffage.
1.) Appuyez sur le bouton de ventilateur pour sélectionner la position Marche. Le ventilateur devrait se mettre en marche.
2.) Appuyez sur le bouton de ventilateur pour sélectionner la position Auto. La ventilation devrait s'arrêter immédiatement.

Système de chauffage

1.) Appuyez sur le bouton System pour sélectionner la position Heat (Chauffage). Thermopompes seulement — si le chauffage auxiliaire a un pilote permanent, assurez-vous de l'allumer.
2.) Enfoncez ▲ pour régler le thermostat à 1° au-dessus de la température ambiante. Le système devrait se mettre en marche et le thermostat devrait indiquer Heat On (chauffage en marche).
3.) Pour les thermopompes avec chauffage auxiliaire – Appuyez sur ▲ pour régler le thermostat à 3" au-dessus de la température ambiante. Le chauffage auxiliaire devrait se mettre en marche et le thermostat devrait indiquer Heat On Aux.
4.) Enfoncez pour régler le thermostat à 1° sous la température ambiante. Le système de chauffage devrait s'arrêter et l'icône Heat On disparaîtra.

Système auxiliaire (seulement pour les thermopompes avec système auxiliaire)

1.) Appuyez sur le bouton System pour sélectionner la position Aux.
2.) Enfoncez pour régler le thermostat à 1" au-dessus de la température ambiante. Le chauffage auxiliaire devrait se mettre en marche et le thermostat devrait indiquer Heat On Aux.
3.) Enfoncez pour régler le thermostat à 1° sous la température ambiante. Le système de chauffage auxiliaire devrait s'arrêter et l'icône Heat On Aux disparaîtra.

Système de climatisation

1.) Appuyer sur le bouton System pour sélectionner la position Cool (climatisation).
2.) Enfoncez ▼ pour régler le thermostat à 1" sous la température ambiante. Le ventilateur devrait se mettre en marche immédiatement à vitesse maximum, puis l'air froid devrait se mettre à circuler. Le thermostat indiquera Cool On. Il peut y avoir un délai allant jusqu'à 5 minutes. (voir MENU DE L'INSTALLATEUR, article 50.)
3.) Enfoncez ▲ pour régler le thermostat à 1° au-dessus de la température ambiante. Le système de climatisation devrait s'arrêter et l'icône Cool On disparaîtra.

Remarque : Si Starting Soon (Démarrage bientôt) s'affche, la fonction de verrouillage du compresseur est activée.

Il y aura un délai allant jusqu'à 5 minutes avant la mise en marche du compresseur (voir MENU DE

L'INSTALLATEUR, article 50).

UTILISATION DU THERMOSTAT

APERÇU DUTHERMOSTAT

Avant d'utiliser le thermostat, vous devriez être familier avec ses fonctions, son affichage et l'emplacement/le fonctionnement des boutons et sélecteurs du thermostat.

BOUTONS ET INTERRUPTEURS DU THERMOSTAT	AFFICHAGE
1.) Bouton du ventilateur	8.) Next (Suivant) (bouton Menu) est utilisé pour naviguer dans un menu
2.) Maintien d'une température permanente; enforces de nouveau pour annuler l'opération (retournier à l'horaire programmé)	9.) Regie l'heure correcte, accede à l'horaire et personnalise les réglages du thermostat
3.) Bouton System	10.) Back (Précédent) (bouton Fan) est utilisé pour naviguer dans un menu
4.) Bouton de rétroéclairage ( situé sur le dessus du thermostat)	11.) Exit (Sortie) (bouton Hold/Run) retourne à l'écran d'accueil
5.) Elève le réglage de la température	12.) Le thermostat protège l'équipement contre les cycles trop courts (délai de 5 minutes)
6.) Accéder aux options du menu	13.) Indique que le système fonctionne en mode climatisation, chauffage ou auxiliaire. (Thermopompe seulement – le mode auxiliaire fonctionnera en mode chauffage si la thermopompe ne peut pas maintenir la température régée.)
7.) Diminue le réglage de la température	14.) VOIR LE GUIDE DE DÉPANNAGE
	15.) Indicateur du niveau de charge des piles
	16.) Indicateur de piles faibles
	17.) Jour de la semaine utilisé au moment de programmer un horaire
	18.) Maintien permanent (ignore l'horaire)
	19.) Point de consigne de température
	20.) Apparaît lorsque le clavier est verrouillé (pour empêcher les changements indésirables)

EMERSON 15 16 17 4 18 19 13 14 20 6 12 11 3 2 1 10 9 8 System Hold/Run Fan Ember Room Temperature Air Auto Heat On Cool Change Heat Auto On Test Bolt

Lorsque « □ Replace » s'affiche, des piles neuves AA d'une marque de renom devraient être installées. Si le domicile doit demeurer vacant pendant une période prolongée et que soit « □ » ou « □ Replace » s'affiche, installez de nouvelles piles avant votre départ.

MENU DE L'UTILISATEUR

Pour personnaliser les réglages du thermostat, appuyez sur le bouton Menu à partir de l'écran d'accueil. Utilisez les boutons ▲ ou ▼ pour sélectionner Settings (Réglages) puis appuyez sur Next (Suivant). Utilisez Next (Suivant) et Back (Précédent) pour naviguer dans les articles du menu. Appuyez sur au pour modifier le réglage.

Num. de menu d'utilisateur (enfoncez puis relâchez le bouton Menu)	Description	Réglage par défaut (icônes clignotantes)	Réglages (appuyez sur ▲u) ▼
01	Type d'horaire : régler à 7 jours, 5-1-1 jours ou non programmable	5	7 - 7 jours5 - 5-1-1 jours0 - non programmable
02	Définit le nombre de périodes de programmation par jour	4	2 - départ, retour4 - révoil, départ, retour, sommeil
03 E	Démarrage anticipé : commence le chauffage ou la climatisation à l'avence pour que la température programmée soit atteinte à l'heure programmée	OFF	On - démarrage anticipéOFF - démarrage à l'heure programmée
04	Fahrenheit ou Celsius °F		°F - Fahrenheit°C - Celsius
05	Réglage de la température affichée : permet d'ajuster la température ambiante	0 - 5 à +5
06 dL	Éclairage continu de l'affichage : garde le rétroéclairage toujours activé - fil commun requis	OFF	On - toujours alluméOFF - allumé momentanément
07	Changer le filtre à air : configuration d'un rappel mensuel	OFF	1 à 12 - durée du rappel (mois)OFF - aucun rappel
08	Permutation automatique : le système alterne automatiquement entre le chauffage et la climatisation	OFF	On - activéeOFF - désactivée
09 [IMAGE]	Verrouillage clavier : empêche des changements non désirés au thermostat	OFF	On - désactivation des boutonsOFF - tous les boutons sont actifs

FONCTIONNEMENT DU THERMOSTAT

Réglage de l'heure et de la journée

Remarque : Les icônes d'heure clignoteront à la mise en marche initiale et après une réinitialisation.

1.) Appuyez sur Menu.
2.) Les icônes d'heure clignoteront; appuyez sur Next pour avancer et régler l'heure.
3.) Utilisez ▲ ou ▼ pour régler l'heure.
4.) Appuyez sur Next et utilisez ▲ ou ▼ pour obtenir la bonne journée.
5.) Appuyez sur Exit (Quitter) lorsque vous avez terminé.

Le programme par défaut est 5-1-1 jours, mais le thermostat peut aussi être réglé sur 7 jours ou non programmable (voir le Menu de l'utilisateur ci-dessus).

• Maintien de la température (ignorer l'horaire) – le sélecteur System réglé à Heat ou à Cool, appuyez brièvement sur le bouton Hold/Run. Hold (Maintenir) sera affiché à l'écran. Utilisez ▲ ou ▼ pour régler la température. Le thermostat maintiendra la température ambiante au réglage choisi jusqu'à ce que vous appuyiez de nouveau sur Hold/Run pour repartir le programme (annule le maintien permanent de la température).
• Suspension du programme (interruption temporaire) – appuyez sur 2 au jusqu'à ce que la température désirée apparaisse. Le thermostat suspendra l'horaire jusqu'à la prochaine période programmée avec une suspension minimum de 2 heures. Le thermostat reviendra alors automatiquement au programme.

- Verrouillage du clavier – Afin d'empêcher les changements indésirables, les boutons peuvent être désactivés. Pour activer cette fonction, gardez ▲ et le bouton Menu enfoncés jusqu'à ce que l'icône s'affiche (cette option peut aussi être activée dans le menu). Pour la désactiver, gardez ▲ et le bouton Menu enfoncés durant 3 secondes.

PROGRAMMATION DU THERMOSTAT

Programmation d'usine d'économie d'énergie

Ce thermostat est fourni avec les réglages écoénergétiques figurant dans le tableau ci-dessous pour tous les jours de la semaine.

	Réveil Départ Retour	Sommeil
Horaire de chauffage	6 h - 21 °C (70 °F) 8 h -	17 °C (62 °F) 17 h - 21 °C (70 °F) 22 h - 17 °C (62 °F)
Horaire de climatisation	6 h - 24 °C (75 °F) 8 h -	28 °C (83 °F) 17 h - 24 °C (75 °F) 22 h - 26 °C (75 °F)

Remarque : Le thermostat peut être programmé avec ou sans la sous-base.

Modification de l'horaire de chauffage

1.) Appuyez sur le bouton System pour sélectionner la position Heat (chauffage).

2.) Appuyez sur Menu.

3.) Utilisez le bouton ▼ pour sélectionner Schedule (horaire) et appuyez sur Next pour accéder à l'horaire.

4.) Les icônes d'heure clignoteront – utilisez ▲ ou ▼ pour régler l'heure de démarrage d'une période.

5.) Appuyez sur Next – les icônes de point de consigne clignoteront – utilisez ▲ ou ▼ pour régler la température pour la période actuelle.

6.) Continuez d'appuyer sur Next pour alterner entre les périodes (Réveil, Départ, Retour, Sommeil) pour tous les jours de la semaine.

Remarque : Appuyez sur Back (Précédent) pour revenir au réglage précédent. Une fois tous les jours de la semaine programmés, le thermostat affichera End (Fin). Appuyez sur Exit (Quitter) en tout temps pour sauvegarder les changements et retourner à l'écran d'accueil.

Modification de l'horaire de climatisation

1.) Appuyez sur le bouton System pour sélectionner la position Cool (climatisation).

2.) Répétez les étapes 2 à 6 de l'horaire de chauffage.

DÉPANNAGE

Problème Cause possible Mesure corrective
Chauffage, climatisation ou ventilateur non fonctionnels (problème courant)	1.) Fusible grillé ou disjoncteur déclenché.2.) Interrupteur de marché/arret de la fournaise en position arrêt (OFF).3.) Porte ou panneau du compartiment du ventilateur de l'appareil de chauffage desserré ou installé incorrectement.4.) Branchement desserré sur le thermostat ou le système.	1. Remplacez le fusible ou réenclenchez le disjoncteur.2. Placez l'interrupteur à la position marche (ON).3. Remettez la porte ou le panneau en place pour enclencher le verrou de sécurité ou le commutateur de la porte.4. Serrez les connoxions.
Chauffage non fonctionnel	1.) Sélecteur du système non règle sur le chauffage.2.) Branchement desserré sur le thermostat ou le système.3.) Enretien de l'appareil de chauffage ou remplacement du thermostat requis.	1.) Réglez le thermostat à Heat.2. Verifiez que le thermostat et les fils du système sont bien serrés en place.3.) Diagnostici: Réglez le sélecteur système à Heat (chauffage) et hausser le point de consigne au-dessus de la température ambiante. Le thermostat devrait émettre un léger déclic dans les cinq minutes et «Heat On « devrait apparaître à l'affichage. Ce bruit indique que le thermostat fonctionne correctement. Si le thermostat n'émet pas de déclic, effectuez l'opération de réinitialisation décrite précédemment. Si le thermostat n'émet toujours pas de déclic après la réinitialisation, communiquez avec un spécialiste du chauffage ou de la climatisation ou le magasin où vous avez achete le thermostat pour demander un remplacement. Si le thermostat émet un déclic, communiquez avec le fabricant de la fournaise ou un technicien pour vérifier si le chauffage fonctionne correctement.

(suite du dépannage à la page suivante)

DÉPANNAGE (suite)

Problème Cause possible Mesure corrective
Pas de climatisation	1.) Commutateur système pas réglé à Cool.2.) Branchement desserré sur le thermostat ou le système.3.) Entretien de l'appareil de climatisation ou remplacement du thermostat requis.
Le chauffage, la climatisation ou le ventilateur n'arrête jamais	Court-circuit possible dans le câblege, le thermostat ou le système de chauffage/climatisation/ventilation.
Le point de consigne et le thermomètre ne concordent pas	Le thermomètre du thermostat doit être ajusté.
La cadence de l'appareil de chauffage (ou du climatiseur) est trop rapide ou trop lente (variation trop grande ou trop restreinte)	L'emplacement du thermostat et la taille du système de chauffage peuvent affecter la durée du cycle.
L'icône « Call for Service » (Appeler le technicien) apparaît	1.) Le système de chauffage n'est pas en mesure de chauffer l'espace à 10 degrés près du point de consigne dans les 2 heures.2.) Le système de climatisation n'est pas en mesure de refroidir l'espace à 10 degrés près du point de consigne dans les 2 heures.3.) Si x -- v est affiché au lieu de la température de la pièce, il faut remplacer le thermostat.4.) Aucun des boutons ne fonctionne sur le Thermostat.5.) Si l'icône « Call for Service » clignote, l'auto-diagnostic du compresseur a détecté un problème avec l'unité extérieure.

Réinitialisation du thermostat ou de ses réglages

Si les piles du thermostat sont bonnes, mais que celui-ci n'affiche rien ou ne répond pas aux pressions de touches, réinitialisez le thermostat en retirant les piles pendant 2 minutes. Cela ne réinitialisera pas les réglages ou programmes de l'appareil. Si le problème persiste après avoir remis les piles en place, il faudra remplacer le thermostat.

Pour ne réinitialiser que l'horaire et les réglages à leur statut par défaut, appuyez simultanément sur les boutons Menu et de rétroéclairage et gardez-les enfoncés jusqu'à ce que l'affichage s'efface et se réinitialise.

LIGNE D'ASSISTANCE POUR LES PROPRIÉTAIRES : 1-800-284-2925

White-Rodgers est une entreprise d'Emerson Electric Co.

Le logo d'Emerson est une marque de commerce et une marque de service d'Emerson Electric Co.

White-Rodgers

www.white-rodgers.com www.emersonclimate.com

EMERSON
