MANUAL DE USUARIO 1F83H21PR Emerson

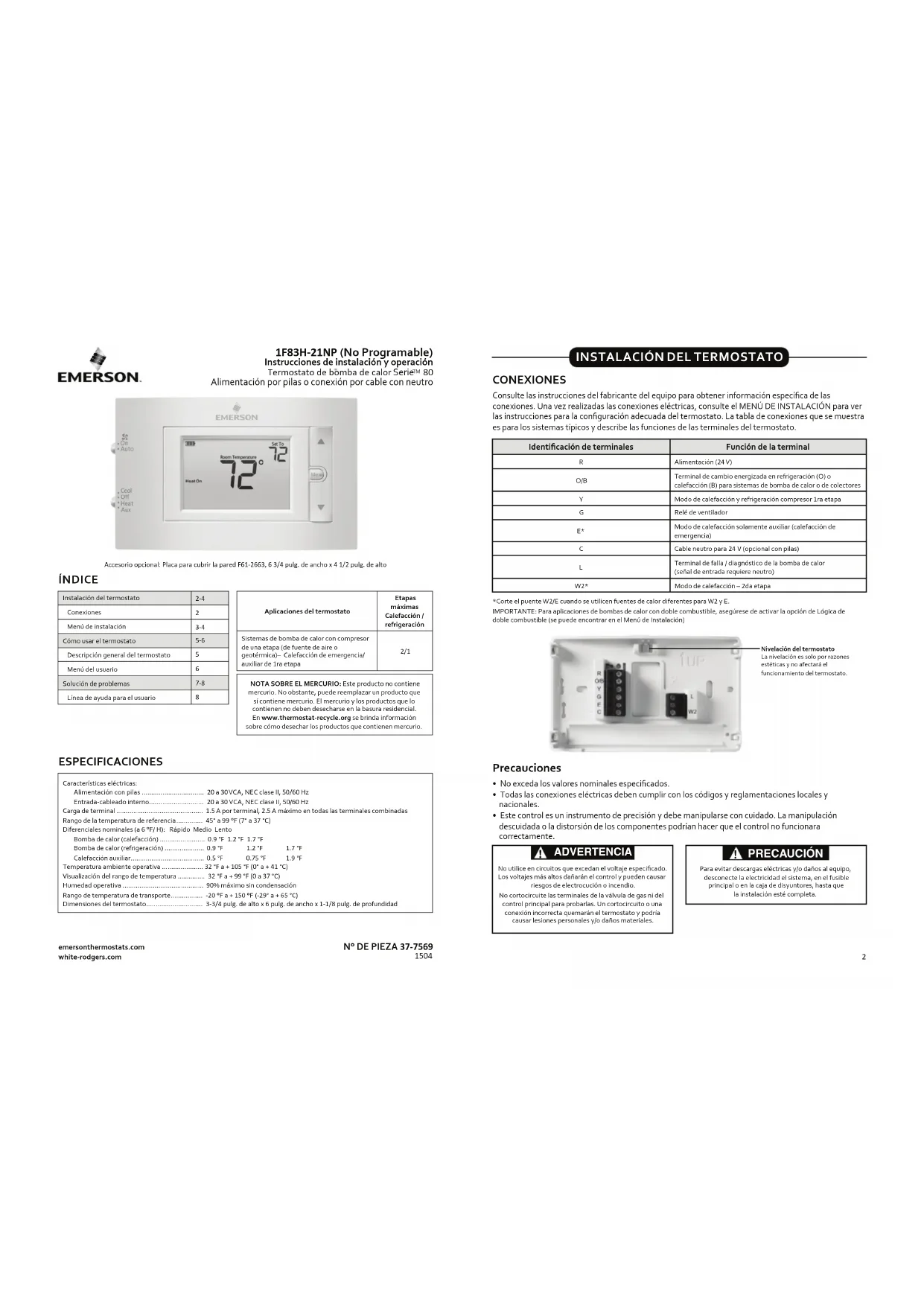

1F83H-21NP (No Programable) Instrucciones de instalación y operación Termostato de bomba de calor Serie
Alimentación por pilas o conexión por cable con neutro emersonthermostats.comwhite-rodgers.comAplicaciones del termostato Etapas máximas Calefacción / refrigeración Sistemas de bomba de calor con compresor de una etapa (de fuente de aire o geotérmica)– Calefacción de emergencia/auxiliar de 1ra etapa 2/1 Instalación del termostato 2-4 Conexiones Menú de instalación 3-4 Cómo usar el termostato 5-6 Descripción general del termostato Menú del usuario Solución de problemas 7-8 Línea de ayuda para el usuario
- ÍNDICE NOTA SOBRE EL MERCURIO: Este producto no contiene mercurio. No obstante, puede reemplazar un producto quesí contiene mercurio. El mercurio y los productos que lo contienen no deben desecharse en la basura residencial. En www.thermostat-recycle.org se brinda información sobre cómo desechar los productos que contienen mercurio. Características eléctricas: Alimentación con pilas p. 20
- a 30 VCA, NEC clase II, 50/60 Hz Entrada-cableado interno p. 20
- a 30 VCA, NEC clase II, 50/60 Hz Carga de terminal p. 1
- .5 A por terminal, 2.5 A máximo en todas las terminales combinadas Rango de la temperatura de referencia p. 45
- ° a 99 °F (7° a 37 °C) Diferenciales nominales (a 6 °F/ H): Rápido Medio LentoBomba de calor (calefacción) p. 0
- .9 °F 1.2 °F 1.7 °F Bomba de calor (refrigeración) p. 0
- .9 °F 1.2 °F 1.7 °F Calefacción auxiliar p. 0
- .5 °F 0.75 °F 1.9 °F Temperatura ambiente operativa p. 32
- °F a + 105 °F (0° a + 41 °C) Visualización del rango de temperatura p. 32
- °F a + 99 °F (0 a 37 °C)Humedad operativa % máximo sin condensación Rango de temperatura de transporte p. 90
- -20 °F a + 150 °F (-29° a + 65 °C) Dimensiones del termostato -3/4 pulg. de alto x 6 pulg. de ancho x 1-1/8 pulg. de profundidad ESPECIFICACIONES Reiniciar el termostato o la conguración del termostato Si el termostato tiene pilas en buen estado, pero la pantalla está en blanco o no responde al presionar los botones, el termostato se debe reiniciar retirando las pilas durante 2 minutos. Este reinicio no cambiará la conguración del menú ni el programa. Si la condición persiste luego de volver a colocar las pilas, reemplace el termostato. Para reestablecer convenientemente solo la programación y la conguración del usuario a los valores predeterminados de fábrica, presione los botones Menu y Backlight al mismo tiempo y manténgalos presionados hasta que la pantalla quede en blanco y se reinicie. LÍNEA DE AYUDA PARA EL USUARIO: 1-800-284-2925 White-Rodgers es una empresade Emerson Electric Co.El logotipo de Emerson es una marca comercial y una marca de servicio de Emerson Electric Co. www.white-rodgers.comwww.emersonclimate.com Accesorio opcional: Placa para cubrir la pared F61-2663, 6 3/4 pulg. de ancho x 4 1/2 pulg. de alto SOLUCIÓN DE PROBLEMAS (continuación) Síntoma Causa posible Acción correctiva Los ciclos del calefactor (aire acondicionado) son demasiado cortos o demasiado largos (oscilación reducida o amplia de la temperatura) La ubicación del termostato y/o el tamaño del sistema de calefacción pueden inuir en la duración de los ciclos.Los termostatos digitales proporcionan un control preciso y se encienden y apagan más rápido que los modelos mecánicos más antiguos. El sistema se enciende y se apaga con más frecuencia, pero funciona durante menos tiempo. Si desea aumentar el tiempo del ciclo, elija SLO para un ciclo lento en el Menú de instalación. (Elementos del menú de referencia 30 y 35). Si no se alcanza una velocidad de ciclo aceptable, póngase en contacto con el personal de servicio de HVCA.El icono “Call for Service” (llamar al servicio) aparece en la pantalla1.) El sistema de calefacción no puede calentar el espacio dentro de los10 grados de la temperatura de referencia en 2 horas.2.) El sistema de refrigeración no puede calentar el espacio dentro de los10 grados de la temperatura de referencia en 2 horas.3.) Si aparece “--” para la temperatura ambiente, es necesario cambiar el termostato.4.) Ninguno de los botones del termostato funcionan.5.) Si parpadea “Call for Service” (llamar al servicio), el diagnóstico propio del compresor está detectando un problema con la unidad exterior.1.) Ver las acciones correctivas para cuando el sistema “no calienta”.2.) Ver las acciones correctivas para cuando el sistema “no enfría”.3.) Reemplace el termostato.4.) Asegúrese de que no esté activado el bloqueo del teclado (indicado por el icono ).5.) Comuníquese con el personal del servicio para vericar que el equipo esté funcionando correctamente. p. 3
Identicación de terminales Función de la terminal Alimentación (24 V) O/B Terminal de cambio energizada en refrigeración (O) o calefacción (B) para sistemas de bomba de calor o de colectores Modo de calefacción y refrigeración compresor 1ra etapaG Relé de ventilador Modo de calefacción solamente auxiliar (calefacción de emergencia) Cable neutro para 24 V (opcional con pilas) Terminal de falla / diagnóstico de la bomba de calor (señal de entrada requiere neutro)W2* Modo de calefacción – 2da etapa *Corte el puente W2/E cuando se utilicen fuentes de calor diferentes para W2 y E. IMPORTANTE: Para aplicaciones de bombas de calor con doble combustible, asegúrese de activar la opción de Lógica de doble combustible (se puede encontrar en el Menú de Instalación) CONEXIONES Consulte las instrucciones del fabricante del equipo para obtener información especíca de las conexiones. Una vez realizadas las conexiones eléctricas, consulte el MENÚ DE INSTALACIÓN para ver las instrucciones para la conguración adecuada del termostato. La tabla de conexiones que se muestra es para los sistemas típicos y describe las funciones de las terminales del termostato.
INSTALACIÓN DEL TERMOSTATO
- No exceda los valores nominales especicados.• Todas las conexiones eléctricas deben cumplir con los códigos y reglamentaciones locales y nacionales.
- Este control es un instrumento de precisión y debe manipularse con cuidado. La manipulación descuidada o la distorsión de los componentes podrían hacer que el control no funcionara correctamente. ADVERTENCIA
No utilice en circuitos que excedan el voltaje especicado. Los voltajes más altos dañarán el control y pueden causar riesgos de electrocución o incendio. No cortocircuite las terminales de la válvula de gas ni del control principal para probarlas. Un cortocircuito o una conexión incorrecta quemarán el termostato y podría causar lesiones personales y/o daños materiales. PRECAUCIÓN
Para evitar descargas eléctricas y/o daños al equipo, desconecte la electricidad el sistema, en el fusible principal o en la caja de disyuntores, hasta que la instalación esté completa. Síntoma Causa posible Acción correctiva El sistema no calienta/ El sistema no enfría/no hay ventilador (problema común) 1.) Se quemó el fusible o se disparó el disyuntor. 2.) El interruptor de alimentación del calefactor está en OFF (apagado).3.) La puerta o el panel del compartimiento del ventilador del calefactor están sueltos o no están debidamente instalados.4.) La conexión al termostato o alsistema está suelta. 1.) Cambie el fusible o reinicie el disyuntor. 2.) Coloque el interruptor en ON (encendido). 3.) Vuelva a colocar el panel de la puerta en el lugar correcto para que se enganche con el interruptor de interbloqueo de seguridad o de la puerta. 4.) Apriete las conexiones .El sistema no calienta 1.) El interruptor System (sistema) no está ajustado en Heat (calefacción). 2.) La conexión al termostato o al sistema está suelta. 3.) El sistema de calefacción requiere servicio técnico o debe cambiarse el termostato. Verique que los cables del termostato y del sistema estén bien conectados. Diagnóstico: Ajuste el interruptor System en Heat y suba la temperatura de referencia por encima de la temperatura ambiente. En menos de 5 minutos, debería oírse un chasquido suave del termostato y debería aparecer “Heat On” (calefacción encendida) en la pantalla. Este sonido indica que el termostato está funcionando correctamente. Si el termostato no emite un chasquido, siga el procedimiento indicado después de esta tabla. Si el termostato no hace un chasquido después de reiniciarlo, comuníquese con el personal del servicio de calefacción y refrigeración o con el lugar donde lo adquirió para obtener un reemplazo. Si el termostato hace un chasquido, póngase en contacto con el fabricante del calefactor o con personal del servicio para vericar que el sistema de calefacción esté funcionando correctamente.El sistema no enfría 1.) El interruptor System (sistema) no está ajustado en Cool (refrigeración). 2.) La conexión al termostato o al sistema está suelta. 3.) El sistema de refrigeración requiere servicio técnico o debe cambiarse el termostato. Verique que los cables del termostato y del sistema estén bien conectados. Diagnóstico: Ajuste el interruptor System en Cool y baje la temperatura de referencia por debajo de la temperatura ambiente. Siga el mismo procedimiento de diagnóstico que cuando el sistema “no calienta” pero coloque el termostato en Cool y je la temperatura de referencia por debajo de la temperatura ambiente. El termostato puede tardar hasta cinco minutos en pasar al modo de refrigeración si se ha seleccionado la opción de bloqueo del compresor en el menú de instalación (ver MENÚ DE INSTALACIÓN, elemento 50). La calefacción, refrigeración o ventilación funcionan constantemente Posible cortocircuito en el cableado, termostato, sistema de calefacción, refrigeración o ventilador. Verique todas las conexiones de los cables para asegurarse de que no estén en cortocircuito o tocando otros cables. Pruebe reiniciar el termostato. Si la condición persiste, comuníquese con el personal del servicio de HVCA.No coincide la temperatura de la pantalla del termostato con el termómetroEs necesario ajustar la pantalla del termostato. La pantalla se puede ajustar en +/-5°. Ver Menú de Usuario, elemento 04. (La Solución de problemas continúa en la página siguiente)
SOLUCIÓN DE PROBLEMAS
Nivelación del termostato La nivelación es solo por razones estéticas y no afectará el funcionamiento del termostato.
Identicación de terminales Función de la terminal Alimentación (24 V) O/B Terminal de cambio energizada en refrigeración (O) o calefacción (B) para sistemas de bomba de calor o de colectores Modo de calefacción y refrigeración compresor 1ra etapa G Relé de ventilador Modo de calefacción solamente auxiliar (calefacción de emergencia)C Cable neutro para 24 V (opcional con pilas) Terminal de falla / diagnóstico de la bomba de calor (señal de entrada requiere neutro) W2* Modo de calefacción – 2da etapa *Corte el puente W2/E cuando se utilicen fuentes de calor diferentes para W2 y E. IMPORTANTE: Para aplicaciones de bombas de calor con doble combustible, asegúrese de activar la opción de Lógica de doble combustible (se puede encontrar en el Menú de Instalación) CONEXIONES Consulte las instrucciones del fabricante del equipo para obtener información especíca de las conexiones. Una vez realizadas las conexiones eléctricas, consulte el MENÚ DE INSTALACIÓN para ver las instrucciones para la conguración adecuada del termostato. La tabla de conexiones que se muestra es para los sistemas típicos y describe las funciones de las terminales del termostato.
INSTALACIÓN DEL TERMOSTATO
- No exceda los valores nominales especicados.
- Todas las conexiones eléctricas deben cumplir con los códigos y reglamentaciones locales y nacionales.
- Este control es un instrumento de precisión y debe manipularse con cuidado. La manipulación descuidada o la distorsión de los componentes podrían hacer que el control no funcionara correctamente. ADVERTENCIA
No utilice en circuitos que excedan el voltaje especicado. Los voltajes más altos dañarán el control y pueden causar riesgos de electrocución o incendio. No cortocircuite las terminales de la válvula de gas ni del control principal para probarlas. Un cortocircuito o una conexión incorrecta quemarán el termostato y podría causar lesiones personales y/o daños materiales. PRECAUCIÓN
Para evitar descargas eléctricas y/o daños al equipo, desconecte la electricidad el sistema, en el fusibleprincipal o en la caja de disyuntores, hasta que la instalación esté completa. Síntoma Causa posible Acción correctiva El sistema no calienta/ El sistema no enfría/no hay ventilador (problema común) 1.) Se quemó el fusible o se disparó el disyuntor. 2.) El interruptor de alimentación del calefactor está en OFF (apagado).3.) La puerta o el panel del compartimiento del ventilador del calefactor están sueltos o no están debidamente instalados.4.) La conexión al termostato o alsistema está suelta. 1.) Cambie el fusible o reinicie el disyuntor. 2.) Coloque el interruptor en ON (encendido). 3.) Vuelva a colocar el panel de la puerta en el lugar correcto para que se enganche con el interruptor de interbloqueo de seguridad o de la puerta. 4.) Apriete las conexiones .El sistema no calienta 1.) El interruptor System (sistema) no está ajustado en Heat (calefacción). 2.) La conexión al termostato o al sistema está suelta. 3.) El sistema de calefacción requiere servicio técnico o debe cambiarse el termostato. Verique que los cables del termostato y del sistema estén bien conectados. Diagnóstico: Ajuste el interruptor System en Heat y suba la temperatura de referencia por encima de la temperatura ambiente. En menos de 5 minutos, debería oírse un chasquido suave del termostato y debería aparecer “Heat On” (calefacción encendida) en la pantalla. Este sonido indica que el termostato está funcionando correctamente. Si el termostato no emite un chasquido, siga el procedimiento indicado después de esta tabla. Si el termostato no hace un chasquido después de reiniciarlo, comuníquese con el personal del servicio de calefacción y refrigeración o con el lugar donde lo adquirió para obtener un reemplazo. Si el termostato hace un chasquido, póngase en contacto con el fabricante del calefactor o con personal del servicio para vericar que el sistema de calefacción esté funcionando correctamente.El sistema no enfría 1.) El interruptor System (sistema) no está ajustado en Cool (refrigeración). 2.) La conexión al termostato o al sistema está suelta. 3.) El sistema de refrigeración requiere servicio técnico o debe cambiarse el termostato. Verique que los cables del termostato y del sistema estén bien conectados. Diagnóstico: Ajuste el interruptor System en Cool y baje la temperatura de referencia por debajo de la temperatura ambiente. Siga el mismo procedimiento de diagnóstico que cuando el sistema “no calienta” pero coloque el termostato en Cool y je la temperatura de referencia por debajo de la temperatura ambiente. El termostato puede tardar hasta cinco minutos en pasar al modo de refrigeración si se ha seleccionado la opción de bloqueo del compresor en el menú de instalación (ver MENÚ DE INSTALACIÓN, elemento 50). La calefacción, refrigeración o ventilación funcionan constantemente Posible cortocircuito en el cableado, termostato, sistema de calefacción, refrigeración o ventilador. Verique todas las conexiones de los cables para asegurarse de que no estén en cortocircuito o tocando otros cables. Pruebe reiniciar el termostato. Si la condición persiste, comuníquese con el personal del servicio de HVCA.No coincide la temperatura de la pantalla del termostato con el termómetroEs necesario ajustar la pantalla del termostato. La pantalla se puede ajustar en +/-5°. Ver Menú de Usuario, elemento 04. (La Solución de problemas continúa en la página siguiente)
SOLUCIÓN DE PROBLEMAS
Nivelación del termostato La nivelación es solo por razones estéticas y no afectará el funcionamiento del termostato.1
Para evitar cambios que puedan afectar el funcionamiento del sistema, este termostato tiene un MENÚ DE INSTALACIÓN y un MENÚ DE USUARIO. El MENÚ DE INSTALACIÓN brinda acceso a todas las opciones, mientras que el MENÚ DE USUARIO ofrece acceso a los elementos que no afectarán el funcionamiento del sistema. Para acceder al MENÚ DE INSTALACIÓN presione el botón Menu durante 8 segundos. La pantalla mostrará el elemento 30 de la tabla a continuación. Use Next (siguiente) y Back (anterior) para desplazarse por los elementos del menú. Presione o para cambiar una opción del menú. Menú de instalación (Mantenga presionado Menu durante 8 segundos) DescripciónConguración predeterminada (iconos intermitentes)Opciones (Presione o ) Velocidad del ciclo de calefacción (con qué frecuencia se encenderá la calefacción) MEd SLO – lentoMEd – medioFAS – rápido Velocidad del ciclo auxiliar (con qué frecuencia se encenderá la calefacción auxiliar) MEd SLO – lentoMEd – medioFAS – rápido Velocidad del ciclo de refrigeración (con qué frecuencia se encenderá la refrigeración) MEd SLO – lentoMEd – medioFAS – rápido Bloqueo del compresor (protege al compresor de los ciclos cortos) OFF On – retraso de 5 minutos OFF – sin retraso Lógica de doble combustible (activar cuando use gas como fuente de calefacción auxiliar) OFF On – calefacción auxiliar a gasOFF – calefacción auxiliar eléctrica Límite de calefacción máximo (máxima temperatura de referencia para el modo de calefacción) 99 47 a 99 Límite de refrigeración mínimo (mínima temperatura de referencia para el modo de refrigeración) 45 45 a 97(El Menú de instalación continúa en la página siguiente)1.) W2/E Cable puente Este termostato conecta eléctricamente las terminales W2 y E para que no sea necesario hacer esto con un cable puente. Si su sistema tiene cables W2 y E distintos, corte el puente W2/E ubicado en la parte de atrás del termostato. Esto aislará ambas terminales para que puedan usarse independientemente. 2.) Interruptor de terminal O/B El interruptor O/B de este termostato viene ajustado de fábrica en la posición O. Esta opción admite la mayoría de las aplicaciones de bomba de calor, las cuales requieren que el relé de conmutación esté energizado en Cool. Si la bomba de calor que está instalando requiere una terminal B para energizar el relé de conmutación en Heat, el interruptor O/B debe colocarse en la posición B.
Para personalizar las opciones del termostato, presione el botón Menu desde la pantalla de inicio. Use Next (siguiente) para desplazarse por los elementos del menú. Presione o para cambiar la opción. Menú del usuario N°(Presione el botón Menu y suéltelo)DescripciónConguración predeterminada (iconos intermitentes)Opciones(Presione o )
Fahrenheit o Celsius °F °F – Fahrenheit °C – Celsius
Ajuste de la pantalla de temperatura (ajusta la temperatura ambiente) 0 -5 a + 5
Luz de pantalla continua (mantiene la luz de fondo siempre encendida - es necesario un cable neutro)OFFOn – siempre encendidoOFF – momentáneamente
Bloqueo de teclado (evita cambios no deseados en el termostato)OFFOn – inhabilita los botones OFF – todos los botones están activos
- Bloqueo del teclado – Para evitar cambios no deseados, se pueden inhabilitar los botones. Para activar esta función, mantenga presionado el botón y el botón Menu hasta que aparezca el icono (esto también se puede activar en el menú). Para desactivar, mantenga presionado el botón y el botón Menu durante 3 segundos. Ubicación de las pilasSe deben usar pilas alcalinas AA de buena calidad cuando no se dispone de un cable neutro. Cuando se dispone de un cable neutro, las pilas ofrecen una fuente de energía de respaldo (esto mantendrá el reloj en caso de un corte de energía).
DESCRIPCIÓN GENERAL DEL TERMOSTATO
Antes de que comience a usar su termostato, debe familiarizarse con sus funciones, la pantalla y la ubicación y funcionamiento de los diferentes botones e interruptores.

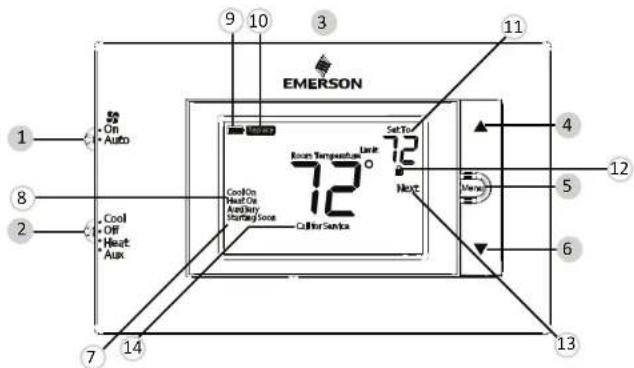

BOTONES E INTERRUPTORES DEL
TERMOSTATO LA PANTALLA 1.) Interruptor del ventilador 7.) El termostato está protegiendo al equipo de los ciclos cortos (retraso de 5 minutos) 2.) Interruptor del sistema 8.) Indica que el sistema está funcionando en el modo de refrigeración, calefacción o auxiliar ( el modo auxiliar funcionará en el modo calefacción cuando la bomba de calor no pueda mantener la temperatura establecida). 3.) Botón Backlight (luz de la pantalla, ubicado en la parte superior del termostato) 9.) Indicador de estado de la pila 4.) Sube el ajuste de temperatura 10.) Indicador de pila con carga baja 5.) Accede a las opciones del menú 11.) Temperatura de referencia 6.) Baja el ajuste de temperatura 12.) Aparece cuando el teclado está bloqueado (para evitar cambios no deseados) 13.) Next (siguiente) (botón Menu) se usa para avanzar en el menú 14.) CONSULTE LA SECCIÓN DE SOLUCIÓN DE PROBLEMAS
Para evitar daños al compresor y/o daños materiales, si la temperatura externa está por debajo de 50 °F, NO utilice el sistema de refrigeración. No deje que el compresor funcione a menos que los calentadores de aceite del compresor hayan estado en funcionamiento durante 6 horas y el sistema no haya estado en funcionamiento durante al menos 5 minutos.
Encienda la alimentación del sistema. Funcionamiento del ventilador Si su sistema no tiene una conexión para la terminal G, pase directamente a la sección Sistema de calefacción. 1.) Mueva el interruptor Fan (ventilador) a la posición On (encendido). El ventilador debería comenzar a funcionar. 2.) Mueva el interruptor Fan a la posición Auto (automático). El ventilador debería detenerse inmediatamente. Sistema de calefacción 1.) Mueva el interruptor System (sistema) a la posición Heat (calefacción). Si el sistema de calefacción auxiliar tiene un piloto, asegúrese de encenderlo.2.) Presione para ajustar la conguración del termostato en 1° por encima de la temperatura ambiente. El sistema de bomba de calor deberá comenzar a funcionar y el termostato indicará Heat On (calefacción encendida). 3.) Presione para ajustar la conguración del termostato en 3° por encima de la temperatura ambiente. La calefacción auxiliar deberá comenzar a funcionar y el termostato indicará Heat On Auxiliary (calefacción auxiliar encendida). 4.) Presione para ajustar la conguración del termostato en 1° por debajo de la temperatura ambiente. El sistema de calefacción deberá dejar de funcionar y el termostato deberá indicar Heat (calefacción). Sistema auxiliar 1.) Mueva el interruptor System (sistema) a la posición Aux(auxiliar) Si el sistema de calefacción auxiliar tiene un piloto, asegúrese de encenderlo. 2.) Presione para ajustar la conguración del termostato en 1° por encima de la temperatura ambiente. El sistema de calefacción auxiliar deberá comenzar a funcionar y el termostato indicará Heat On Auxiliary. 3.) Presione para ajustar la conguración del termostato en 1° por debajo de la temperatura ambiente. El sistema de calefacción auxiliar deberá dejar de funcionar y el termostato deberá indicar Heat Auxiliary (calefacción auxiliar).Sistema de refrigeración 1.) Mueva el interruptor System (sistema) a la posición Cool (refrigeración). 2.) Presione para ajustar la conguración del termostato en 1° por debajo de la temperatura ambiente. El ventilador debería encenderse inmediatamente a alta velocidad, seguido de circulación de aire frío. El termostato indicará Cool On (refrigeración encendida). Puede haber un retraso de hasta 5 minutos (ver MENÚ DE INSTALACIÓN, elemento 50). 3.) Presione para ajustar la conguración del termostato en 1° por encima de la temperatura ambiente. El sistema de refrigeración deberá dejar de funcionar y el termostato deberá indicar Cool. Nota: Si aparece en la pantalla Starting Soon (comenzará pronto), la característica de bloqueo del compresor está funcionando. Habrá un retraso de hasta 5 minutos antes de que el compresor se encienda (ver MENÚ DE INSTALACIÓN, elemento 50).Menú de instalación (Mantenga presionado Menu durante 8 segundos) DescripciónConguración predeterminada (iconos intermitentes)Opciones (Presione o ) Fahrenheit o Celsius °F°F – Fahrenheit°C – Celsius Ajuste de la pantalla de temperatura (ajusta la “temperatura ambiente” que aparece en la pantalla)0 -5 a + 5 Luz de pantalla continua (mantiene la luz de fondo siempre encendida - es necesario un cable neutro) OFF On – siempre encendidaOFF – momentáneamente Bloqueo de teclado (evita cambios no deseados en el termostato) OFF On – inhabilita los botonesOFF – todos los botones están activos MENÚ DE INSTALACIÓN (continuación) Siempre que aparezca “ Replace ” (Reemplazar) en la pantalla, se deberán colocar nuevas pilas alcalinas AA de una marca de buena calidad . Si la vivienda estará desocupada durante un tiempo prolongado y aparece el símbolo “ ” o “ Replace ” cambie las pilas antes de irse.
Para evitar cambios que puedan afectar el funcionamiento del sistema, este termostato tiene un MENÚ DE INSTALACIÓN y un MENÚ DE USUARIO. El MENÚ DE INSTALACIÓN brinda acceso a todas las opciones, mientras que el MENÚ DE USUARIO ofrece acceso a los elementos que no afectarán el funcionamiento del sistema. Para acceder al MENÚ DE INSTALACIÓN presione el botón Menu durante 8 segundos. La pantalla mostrará el elemento 30 de la tabla a continuación. Use Next (siguiente) y Back (anterior) para desplazarse por los elementos del menú. Presione o para cambiar una opción del menú. Menú de instalación N° (Mantenga presionado Menu durante 8 segundos) DescripciónConguración predeterminada (iconos intermitentes) Opciones (Presione o )
Velocidad del ciclo de calefacción (con qué frecuencia se encenderá la calefacción)MEdSLO – lentoMEd – medioFAS – rápido
Velocidad del ciclo auxiliar (con qué frecuencia se encenderá la calefacción auxiliar)MEdSLO – lentoMEd – medioFAS – rápido Velocidad del ciclo de refrigeración (con qué frecuencia se encenderá la refrigeración)MEdSLO – lentoMEd – medioFAS – rápido Bloqueo del compresor (protege al compresor de los ciclos cortos) OFF On – retraso de 5 minutos OFF – sin retraso Lógica de doble combustible (activar cuando use gas como fuente de calefacción auxiliar)OFF On – calefacción auxiliar a gas OFF – calefacción auxiliar eléctrica Límite de calefacción máximo (máxima temperatura de referencia para el modo de calefacción) 99 47 a 99

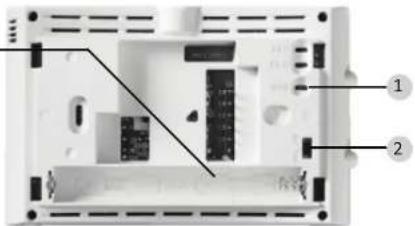

Límite de refrigeración mínimo (mínima temperatura de referencia para el modo de refrigeración) 45 45 a 97 (El Menú de instalación continúa en la página siguiente) 1.) W2/E Cable puente Este termostato conecta eléctricamente las terminales W2 y E para que no sea necesario hacer esto con un cable puente. Si su sistema tiene cables W2 y E distintos, corte el puente W2/E ubicado en la parte de atrás del termostato. Esto aislará ambas terminales para que puedan usarse independientemente. 2.) Interruptor de terminal O/B El interruptor O/B de este termostato viene ajustado de fábrica en la posición O. Esta opción admite la mayoría de las aplicaciones de bomba de calor, las cuales requieren que el relé de conmutación esté energizado en Cool. Si la bomba de calor que está instalando requiere una terminal B para energizar el relé de conmutación en Heat, el interruptor O/B debe colocarse en la posición B.
Para personalizar las opciones del termostato, presione el botón Menu desde la pantalla de inicio. Use Next (siguiente) para desplazarse por los elementos del menú. Presione o para cambiar la opción. Menú del usuario N°(Presione el botón Menu y suéltelo)DescripciónConguración predeterminada (iconos intermitentes)Opciones(Presione o )
Fahrenheit o Celsius °F °F – Fahrenheit °C – Celsius
Ajuste de la pantalla de temperatura (ajusta la temperatura ambiente) 0 -5 a + 5
Luz de pantalla continua (mantiene la luz de fondo siempre encendida - es necesario un cable neutro)OFFOn – siempre encendidoOFF – momentáneamente
Bloqueo de teclado (evita cambios no deseados en el termostato)OFFOn – inhabilita los botones OFF – todos los botones están activos
- Bloqueo del teclado – Para evitar cambios no deseados, se pueden inhabilitar los botones. Para activar esta función, mantenga presionado el botón y el botón Menu hasta que aparezca el icono (esto también se puede activar en el menú). Para desactivar, mantenga presionado el botón y el botón Menu durante 3 segundos. Ubicación de las pilasSe deben usar pilas alcalinas AA de buena calidad cuando no se dispone de un cable neutro. Cuando se dispone de un cable neutro, las pilas ofrecen una fuente de energía de respaldo (esto mantendrá el reloj en caso de un corte de energía).
DESCRIPCIÓN GENERAL DEL TERMOSTATO
Antes de que comience a usar su termostato, debe familiarizarse con sus funciones, la pantalla y la ubicación y funcionamiento de los diferentes botones e interruptores.
BOTONES E INTERRUPTORES DEL
TERMOSTATO LA PANTALLA 1.) Interruptor del ventilador 7.) El termostato está protegiendo al equipo de los ciclos cortos (retraso de 5 minutos) 2.) Interruptor del sistema 8.) Indica que el sistema está funcionando en el modo de refrigeración, calefacción o auxiliar ( el modo auxiliar funcionará en el modo calefacción cuando la bomba de calor no pueda mantener la temperatura establecida). 3.) Botón Backlight (luz de la pantalla, ubicado en la parte superior del termostato) 9.) Indicador de estado de la pila 4.) Sube el ajuste de temperatura 10.) Indicador de pila con carga baja 5.) Accede a las opciones del menú 11.) Temperatura de referencia 6.) Baja el ajuste de temperatura 12.) Aparece cuando el teclado está bloqueado (para evitar cambios no deseados) 13.) Next (siguiente) (botón Menu) se usa para avanzar en el menú 14.) CONSULTE LA SECCIÓN DE SOLUCIÓN DE PROBLEMAS
Para evitar daños al compresor y/o daños materiales, si la temperatura externa está por debajo de 50 °F, NO utilice el sistema de refrigeración. No deje que el compresor funcione a menos que los calentadores de aceite del compresor hayan estado en funcionamiento durante 6 horas y el sistema no haya estado en funcionamiento durante al menos 5 minutos.
Encienda la alimentación del sistema. Funcionamiento del ventilador Si su sistema no tiene una conexión para la terminal G, pase directamente a la sección Sistema de calefacción. 1.) Mueva el interruptor Fan (ventilador) a la posición On (encendido). El ventilador debería comenzar a funcionar. 2.) Mueva el interruptor Fan a la posición Auto (automático). El ventilador debería detenerse inmediatamente. Sistema de calefacción 1.) Mueva el interruptor System (sistema) a la posición Heat (calefacción). Si el sistema de calefacción auxiliar tiene un piloto, asegúrese de encenderlo. 2.) Presione para ajustar la conguración del termostato en 1° por encima de la temperatura ambiente. El sistema de bomba de calor deberá comenzar a funcionar y el termostato indicará Heat On (calefacción encendida). 3.) Presione para ajustar la conguración del termostato en 3° por encima de la temperatura ambiente. La calefacción auxiliar deberá comenzar a funcionar y el termostato indicará Heat On Auxiliary (calefacción auxiliar encendida). 4.) Presione para ajustar la conguración del termostato en 1° por debajo de la temperatura ambiente. El sistema de calefacción deberá dejar de funcionar y el termostato deberá indicar Heat (calefacción). Sistema auxiliar 1.) Mueva el interruptor System (sistema) a la posición Aux(auxiliar) Si el sistema de calefacción auxiliar tiene un piloto, asegúrese de encenderlo. 2.) Presione para ajustar la conguración del termostato en 1° por encima de la temperatura ambiente. El sistema de calefacción auxiliar deberá comenzar a funcionar y el termostato indicará Heat On Auxiliary. 3.) Presione para ajustar la conguración del termostato en 1° por debajo de la temperatura ambiente. El sistema de calefacción auxiliar deberá dejar de funcionar y el termostato deberá indicar Heat Auxiliary (calefacción auxiliar).Sistema de refrigeración 1.) Mueva el interruptor System (sistema) a la posición Cool (refrigeración). 2.) Presione para ajustar la conguración del termostato en 1° por debajo de la temperatura ambiente. El ventilador debería encenderse inmediatamente a alta velocidad, seguido de circulación de aire frío. El termostato indicará Cool On (refrigeración encendida). Puede haber un retraso de hasta 5 minutos (ver MENÚ DE INSTALACIÓN, elemento 50). 3.) Presione para ajustar la conguración del termostato en 1° por encima de la temperatura ambiente. El sistema de refrigeración deberá dejar de funcionar y el termostato deberá indicar Cool. Nota: Si aparece en la pantalla Starting Soon (comenzará pronto), la característica de bloqueo del compresor está funcionando. Habrá un retraso de hasta 5 minutos antes de que el compresor se encienda (ver MENÚ DE INSTALACIÓN, elemento 50). Menú de instalación N°(Mantenga presionado Menu durante 8 segundos) DescripciónConguración predeterminada (iconos intermitentes)Opciones (Presione o )
Ajuste de la pantalla de temperatura (ajusta la “temperatura ambiente” que aparece en la pantalla)0 -5 a + 5
Luz de pantalla continua (mantiene la luz de fondo siempre encendida - es necesario un cable neutro)OFFOn – siempre encendidaOFF – momentáneamente
Bloqueo de teclado (evita cambios no deseados en el termostato)OFFOn – inhabilita los botones OFF – todos los botones están activos MENÚ DE INSTALACIÓN (continuación) Siempre que aparezca “ Replace ” (Reemplazar) en la pantalla, se deberán colocar nuevas pilas alcalinas AA de una marca de buena calidad . Si la vivienda estará desocupada durante un tiempo prolongado y aparece el símbolo “ ” o “ Replace ” cambie las pilas antes de irse.45
DESCRIPCIÓN GENERAL DEL TERMOSTATO
Antes de que comience a usar su termostato, debe familiarizarse con sus funciones, la pantalla y la ubicación y funcionamiento de los diferentes botones e interruptores. BOTONES E INTERRUPTORES DEL TERMOSTATOLA PANTALLA 1.) Interruptor del ventilador 7.) El termostato está protegiendo al equipo de los ciclos cortos (retraso de 5 minutos) 2.) Interruptor del sistema 8.) Indica que el sistema está funcionando en el modo de refrigeración, calefacción o auxiliar ( el modo auxiliar funcionará en el modo calefacción cuando la bomba de calor no pueda mantener la temperatura establecida).3.) Botón Backlight (luz de la pantalla, ubicado en la parte superior del termostato)9.) Indicador de estado de la pila 4.) Sube el ajuste de temperatura 10.) Indicador de pila con carga baja 5.) Accede a las opciones del menú 11.) Temperatura de referencia 6.) Baja el ajuste de temperatura 12.) Aparece cuando el teclado está bloqueado (para evitar cambios no deseados) 13.) Next (siguiente) (botón Menu) se usa para avanzar en el menú 14.) CONSULTE LA SECCIÓN DE SOLUCIÓN DE PROBLEMAS
Para evitar daños al compresor y/o daños materiales, si la temperatura externa está por debajo de 50 °F, NO utilice el sistema de refrigeración. No deje que el compresor funcione a menos que los calentadores de aceite del compresor hayan estado en funcionamiento durante 6 horas y el sistema no haya estado en funcionamiento durante al menos 5 minutos.
Encienda la alimentación del sistema. Funcionamiento del ventilador Si su sistema no tiene una conexión para la terminal G, pase directamente a la sección Sistema de calefacción. 1.) Mueva el interruptor Fan (ventilador) a la posición On (encendido). El ventilador debería comenzar a funcionar. 2.) Mueva el interruptor Fan a la posición Auto (automático). El ventilador debería detenerse inmediatamente. Sistema de calefacción 1.) Mueva el interruptor System (sistema) a la posición Heat (calefacción). Si el sistema de calefacción auxiliar tiene un piloto, asegúrese de encenderlo. 2.) Presione para ajustar la conguración del termostato en 1° por encima de la temperatura ambiente. El sistema de bomba de calor deberá comenzar a funcionar y el termostato indicará Heat On (calefacción encendida). 3.) Presione para ajustar la conguración del termostato en 3° por encima de la temperatura ambiente. La calefacción auxiliar deberá comenzar a funcionar y el termostato indicará Heat On Auxiliary (calefacción auxiliar encendida). 4.) Presione para ajustar la conguración del termostato en 1° por debajo de la temperatura ambiente. El sistema de calefacción deberá dejar de funcionar y el termostato deberá indicar Heat (calefacción). Sistema auxiliar 1.) Mueva el interruptor System (sistema) a la posición Aux(auxiliar) Si el sistema de calefacción auxiliar tiene un piloto, asegúrese de encenderlo. 2.) Presione para ajustar la conguración del termostato en 1° por encima de la temperatura ambiente. El sistema de calefacción auxiliar deberá comenzar a funcionar y el termostato indicará Heat On Auxiliary. 3.) Presione para ajustar la conguración del termostato en 1° por debajo de la temperatura ambiente. El sistema de calefacción auxiliar deberá dejar de funcionar y el termostato deberá indicar Heat Auxiliary (calefacción auxiliar).Sistema de refrigeración 1.) Mueva el interruptor System (sistema) a la posición Cool (refrigeración). 2.) Presione para ajustar la conguración del termostato en 1° por debajo de la temperatura ambiente. El ventilador debería encenderse inmediatamente a alta velocidad, seguido de circulación de aire frío. El termostato indicará Cool On (refrigeración encendida). Puede haber un retraso de hasta 5 minutos (ver MENÚ DE INSTALACIÓN, elemento 50). 3.) Presione para ajustar la conguración del termostato en 1° por encima de la temperatura ambiente. El sistema de refrigeración deberá dejar de funcionar y el termostato deberá indicar Cool. Nota: Si aparece en la pantalla Starting Soon (comenzará pronto), la característica de bloqueo del compresor está funcionando. Habrá un retraso de hasta 5 minutos antes de que el compresor se encienda (ver MENÚ DE INSTALACIÓN, elemento 50). Menú de instalación N°(Mantenga presionado Menu durante 8 segundos) DescripciónConguración predeterminada (iconos intermitentes)Opciones (Presione o )
Ajuste de la pantalla de temperatura (ajusta la “temperatura ambiente” que aparece en la pantalla)0 -5 a + 5
Luz de pantalla continua (mantiene la luz de fondo siempre encendida - es necesario un cable neutro)OFFOn – siempre encendidaOFF – momentáneamente
Bloqueo de teclado (evita cambios no deseados en el termostato)OFFOn – inhabilita los botones OFF – todos los botones están activos MENÚ DE INSTALACIÓN (continuación) Siempre que aparezca “ Replace ” (Reemplazar) en la pantalla, se deberán colocar nuevas pilas alcalinas AA de una marca de buena calidad . Si la vivienda estará desocupada durante un tiempo prolongado y aparece el símbolo “ ” o “ Replace ” cambie las pilas antes de irse.
Para evitar cambios que puedan afectar el funcionamiento del sistema, este termostato tiene un MENÚ DE INSTALACIÓN y un MENÚ DE USUARIO. El MENÚ DE INSTALACIÓN brinda acceso a todas las opciones, mientras que el MENÚ DE USUARIO ofrece acceso a los elementos que no afectarán el funcionamiento del sistema. Para acceder al MENÚ DE INSTALACIÓN presione el botón Menu durante 8 segundos. La pantalla mostrará el elemento 30 de la tabla a continuación. Use Next (siguiente) y Back (anterior) para desplazarse por los elementos del menú. Presione o para cambiar una opción del menú. Menú de instalación N° (Mantenga presionado Menu durante 8 segundos) DescripciónConguración predeterminada (iconos intermitentes) Opciones (Presione o )
Velocidad del ciclo de calefacción (con qué frecuencia se encenderá la calefacción)MEdSLO – lentoMEd – medioFAS – rápido
Velocidad del ciclo auxiliar (con qué frecuencia se encenderá la calefacción auxiliar)MEdSLO – lentoMEd – medioFAS – rápido Velocidad del ciclo de refrigeración (con qué frecuencia se encenderá la refrigeración)MEdSLO – lentoMEd – medioFAS – rápido Bloqueo del compresor (protege al compresor de los ciclos cortos) OFF On – retraso de 5 minutos OFF – sin retraso Lógica de doble combustible (activar cuando use gas como fuente de calefacción auxiliar)OFF On – calefacción auxiliar a gas OFF – calefacción auxiliar eléctrica Límite de calefacción máximo (máxima temperatura de referencia para el modo de calefacción) 99 47 a 99
Límite de refrigeración mínimo (mínima temperatura de referencia para el modo de refrigeración) 45 45 a 97 (El Menú de instalación continúa en la página siguiente) 1.) W2/E Cable puente Este termostato conecta eléctricamente las terminales W2 y E para que no sea necesario hacer esto con un cable puente. Si su sistema tiene cables W2 y E distintos, corte el puente W2/E ubicado en la parte de atrás del termostato. Esto aislará ambas terminales para que puedan usarse independientemente. 2.) Interruptor de terminal O/B El interruptor O/B de este termostato viene ajustado de fábrica en la posición O. Esta opción admite la mayoría de las aplicaciones de bomba de calor, las cuales requieren que el relé de conmutación esté energizado en Cool. Si la bomba de calor que está instalando requiere una terminal B para energizar el relé de conmutación en Heat, el interruptor O/B debe colocarse en la posición B.
Para personalizar las opciones del termostato, presione el botón Menu desde la pantalla de inicio. Use Next (siguiente) para desplazarse por los elementos del menú. Presione o para cambiar la opción. Menú del usuario N°(Presione el botón Menu y suéltelo)DescripciónConguración predeterminada (iconos intermitentes)Opciones(Presione o ) Fahrenheit o Celsius °F°F – Fahrenheit°C – Celsius Ajuste de la pantalla de temperatura (ajusta la temperatura ambiente)0 -5 a + 5 Luz de pantalla continua (mantiene la luz de fondo siempre encendida - es necesario un cable neutro) OFF On – siempre encendidoOFF – momentáneamente Bloqueo de teclado (evita cambios no deseados en el termostato) OFF On – inhabilita los botonesOFF – todos los botones están activos
Bloqueo del teclado – Para evitar cambios no deseados, se pueden inhabilitar los botones.
Para activar esta función, mantenga presionado el botón y el botón Menu hasta que aparezca el icono (esto también se puede activar en el menú). Para desactivar, mantenga presionado el botón y el botón Menu durante 3 segundos. Ubicación de las pilasSe deben usar pilas alcalinas AA de buena calidad cuando no se dispone de un cable neutro. Cuando se dispone de un cable neutro, las pilas ofrecen una fuente de energía de respaldo (esto mantendrá el reloj en caso de un corte de energía).
DESCRIPCIÓN GENERAL DEL TERMOSTATO
Antes de que comience a usar su termostato, debe familiarizarse con sus funciones, la pantalla y la ubicación y funcionamiento de los diferentes botones e interruptores.
BOTONES E INTERRUPTORES DEL
TERMOSTATO LA PANTALLA 1.) Interruptor del ventilador 7.) El termostato está protegiendo al equipo de los ciclos cortos (retraso de 5 minutos) 2.) Interruptor del sistema 8.) Indica que el sistema está funcionando en el modo de refrigeración, calefacción o auxiliar ( el modo auxiliar funcionará en el modo calefacción cuando la bomba de calor no pueda mantener la temperatura establecida). 3.) Botón Backlight (luz de la pantalla, ubicado en la parte superior del termostato) 9.) Indicador de estado de la pila 4.) Sube el ajuste de temperatura 10.) Indicador de pila con carga baja 5.) Accede a las opciones del menú 11.) Temperatura de referencia 6.) Baja el ajuste de temperatura 12.) Aparece cuando el teclado está bloqueado (para evitar cambios no deseados) 13.) Next (siguiente) (botón Menu) se usa para avanzar en el menú 14.) CONSULTE LA SECCIÓN DE SOLUCIÓN DE PROBLEMAS
Para evitar daños al compresor y/o daños materiales, si la temperatura externa está por debajo de 50 °F, NO utilice el sistema de refrigeración. No deje que el compresor funcione a menos que los calentadores de aceite del compresor hayan estado en funcionamiento durante 6 horas y el sistema no haya estado en funcionamiento durante al menos 5 minutos.
Encienda la alimentación del sistema. Funcionamiento del ventilador Si su sistema no tiene una conexión para la terminal G, pase directamente a la sección Sistema de calefacción. 1.) Mueva el interruptor Fan (ventilador) a la posición On (encendido). El ventilador debería comenzar a funcionar. 2.) Mueva el interruptor Fan a la posición Auto (automático). El ventilador debería detenerse inmediatamente. Sistema de calefacción 1.) Mueva el interruptor System (sistema) a la posición Heat (calefacción). Si el sistema de calefacción auxiliar tiene un piloto, asegúrese de encenderlo. 2.) Presione para ajustar la conguración del termostato en 1° por encima de la temperatura ambiente. El sistema de bomba de calor deberá comenzar a funcionar y el termostato indicará Heat On (calefacción encendida). 3.) Presione para ajustar la conguración del termostato en 3° por encima de la temperatura ambiente. La calefacción auxiliar deberá comenzar a funcionar y el termostato indicará Heat On Auxiliary (calefacción auxiliar encendida). 4.) Presione para ajustar la conguración del termostato en 1° por debajo de la temperatura ambiente. El sistema de calefacción deberá dejar de funcionar y el termostato deberá indicar Heat (calefacción). Sistema auxiliar 1.) Mueva el interruptor System (sistema) a la posición Aux(auxiliar) Si el sistema de calefacción auxiliar tiene un piloto, asegúrese de encenderlo. 2.) Presione para ajustar la conguración del termostato en 1° por encima de la temperatura ambiente. El sistema de calefacción auxiliar deberá comenzar a funcionar y el termostato indicará Heat On Auxiliary. 3.) Presione para ajustar la conguración del termostato en 1° por debajo de la temperatura ambiente. El sistema de calefacción auxiliar deberá dejar de funcionar y el termostato deberá indicar Heat Auxiliary (calefacción auxiliar).Sistema de refrigeración 1.) Mueva el interruptor System (sistema) a la posición Cool (refrigeración). 2.) Presione para ajustar la conguración del termostato en 1° por debajo de la temperatura ambiente. El ventilador debería encenderse inmediatamente a alta velocidad, seguido de circulación de aire frío. El termostato indicará Cool On (refrigeración encendida). Puede haber un retraso de hasta 5 minutos (ver MENÚ DE INSTALACIÓN, elemento 50). 3.) Presione para ajustar la conguración del termostato en 1° por encima de la temperatura ambiente. El sistema de refrigeración deberá dejar de funcionar y el termostato deberá indicar Cool. Nota: Si aparece en la pantalla Starting Soon (comenzará pronto), la característica de bloqueo del compresor está funcionando. Habrá un retraso de hasta 5 minutos antes de que el compresor se encienda (ver MENÚ DE INSTALACIÓN, elemento 50). Menú de instalación N°(Mantenga presionado Menu durante 8 segundos) DescripciónConguración predeterminada (iconos intermitentes)Opciones (Presione o )
Ajuste de la pantalla de temperatura (ajusta la “temperatura ambiente” que aparece en la pantalla)0 -5 a + 5
Luz de pantalla continua (mantiene la luz de fondo siempre encendida - es necesario un cable neutro)OFFOn – siempre encendidaOFF – momentáneamente
Bloqueo de teclado (evita cambios no deseados en el termostato)OFFOn – inhabilita los botones OFF – todos los botones están activos MENÚ DE INSTALACIÓN (continuación) Siempre que aparezca “ Replace ” (Reemplazar) en la pantalla, se deberán colocar nuevas pilas alcalinas AA de una marca de buena calidad . Si la vivienda estará desocupada durante un tiempo prolongado y aparece el símbolo “ ” o “ Replace ” cambie las pilas antes de irse.
Para evitar cambios que puedan afectar el funcionamiento del sistema, este termostato tiene un MENÚ DE INSTALACIÓN y un MENÚ DE USUARIO. El MENÚ DE INSTALACIÓN brinda acceso a todas las opciones, mientras que el MENÚ DE USUARIO ofrece acceso a los elementos que no afectarán el funcionamiento del sistema. Para acceder al MENÚ DE INSTALACIÓN presione el botón Menu durante 8 segundos. La pantalla mostrará el elemento 30 de la tabla a continuación. Use Next (siguiente) y Back (anterior) para desplazarse por los elementos del menú. Presione o para cambiar una opción del menú. Menú de instalación N° (Mantenga presionado Menu durante 8 segundos) DescripciónConguración predeterminada (iconos intermitentes) Opciones (Presione o )
Velocidad del ciclo de calefacción (con qué frecuencia se encenderá la calefacción)MEdSLO – lentoMEd – medioFAS – rápido
Velocidad del ciclo auxiliar (con qué frecuencia se encenderá la calefacción auxiliar)MEdSLO – lentoMEd – medioFAS – rápido Velocidad del ciclo de refrigeración (con qué frecuencia se encenderá la refrigeración)MEdSLO – lentoMEd – medioFAS – rápido Bloqueo del compresor (protege al compresor de los ciclos cortos) OFF On – retraso de 5 minutos OFF – sin retraso Lógica de doble combustible (activar cuando use gas como fuente de calefacción auxiliar)OFF On – calefacción auxiliar a gas OFF – calefacción auxiliar eléctrica Límite de calefacción máximo (máxima temperatura de referencia para el modo de calefacción) 99 47 a 99
Límite de refrigeración mínimo (mínima temperatura de referencia para el modo de refrigeración) 45 45 a 97 (El Menú de instalación continúa en la página siguiente) 1.) W2/E Cable puente Este termostato conecta eléctricamente las terminales W2 y E para que no sea necesario hacer esto con un cable puente. Si su sistema tiene cables W2 y E distintos, corte el puente W2/E ubicado en la parte de atrás del termostato. Esto aislará ambas terminales para que puedan usarse independientemente. 2.) Interruptor de terminal O/B El interruptor O/B de este termostato viene ajustado de fábrica en la posición O. Esta opción admite la mayoría de las aplicaciones de bomba de calor, las cuales requieren que el relé de conmutación esté energizado en Cool. Si la bomba de calor que está instalando requiere una terminal B para energizar el relé de conmutación en Heat, el interruptor O/B debe colocarse en la posición B.
Para personalizar las opciones del termostato, presione el botón Menu desde la pantalla de inicio. Use Next (siguiente) para desplazarse por los elementos del menú. Presione o para cambiar la opción. Menú del usuario N°(Presione el botón Menu y suéltelo)DescripciónConguración predeterminada (iconos intermitentes)Opciones(Presione o )
Fahrenheit o Celsius °F °F – Fahrenheit °C – Celsius
Ajuste de la pantalla de temperatura (ajusta la temperatura ambiente) 0 -5 a + 5
Luz de pantalla continua (mantiene la luz de fondo siempre encendida - es necesario un cable neutro)OFFOn – siempre encendidoOFF – momentáneamente
Bloqueo de teclado (evita cambios no deseados en el termostato)OFFOn – inhabilita los botones OFF – todos los botones están activos
- Bloqueo del teclado – Para evitar cambios no deseados, se pueden inhabilitar los botones. Para activar esta función, mantenga presionado el botón y el botón Menu hasta que aparezca el icono (esto también se puede activar en el menú). Para desactivar, mantenga presionado el botón y el botón Menu durante 3 segundos. Ubicación de las pilasSe deben usar pilas alcalinas AA de buena calidad cuando no se dispone de un cable neutro. Cuando se dispone de un cable neutro, las pilas ofrecen una fuente de energía de respaldo (esto mantendrá el reloj en caso de un corte de energía).2
Identicación de terminales Función de la terminal Alimentación (24 V) O/B Terminal de cambio energizada en refrigeración (O) o calefacción (B) para sistemas de bomba de calor o de colectores Modo de calefacción y refrigeración compresor 1ra etapa G Relé de ventilador E* Modo de calefacción solamente auxiliar (calefacción de emergencia)C Cable neutro para 24 V (opcional con pilas) LTerminal de falla / diagnóstico de la bomba de calor (señal de entrada requiere neutro) W2* Modo de calefacción – 2da etapa *Corte el puente W2/E cuando se utilicen fuentes de calor diferentes para W2 y E. IMPORTANTE: Para aplicaciones de bombas de calor con doble combustible, asegúrese de activar la opción de Lógica de doble combustible (se puede encontrar en el Menú de Instalación) CONEXIONES Consulte las instrucciones del fabricante del equipo para obtener información especíca de las conexiones. Una vez realizadas las conexiones eléctricas, consulte el MENÚ DE INSTALACIÓN para ver las instrucciones para la conguración adecuada del termostato. La tabla de conexiones que se muestra es para los sistemas típicos y describe las funciones de las terminales del termostato.
INSTALACIÓN DEL TERMOSTATO
- No exceda los valores nominales especicados.
- Todas las conexiones eléctricas deben cumplir con los códigos y reglamentaciones locales y nacionales.
- Este control es un instrumento de precisión y debe manipularse con cuidado. La manipulación descuidada o la distorsión de los componentes podrían hacer que el control no funcionara correctamente. ADVERTENCIA
No utilice en circuitos que excedan el voltaje especicado. Los voltajes más altos dañarán el control y pueden causar riesgos de electrocución o incendio. No cortocircuite las terminales de la válvula de gas ni del control principal para probarlas. Un cortocircuito o una conexión incorrecta quemarán el termostato y podría causar lesiones personales y/o daños materiales. PRECAUCIÓN
Para evitar descargas eléctricas y/o daños al equipo, desconecte la electricidad el sistema, en el fusible principal o en la caja de disyuntores, hasta que la instalación esté completa. Síntoma Causa posible Acción correctiva El sistema no calienta/ El sistema no enfría/no hay ventilador (problema común) 1.) Se quemó el fusible o se disparó el disyuntor. 2.) El interruptor de alimentación del calefactor está en OFF (apagado). 3.) La puerta o el panel del compartimiento del ventilador del calefactor están sueltos o no están debidamente instalados. 4.) La conexión al termostato o al sistema está suelta. 1.) Cambie el fusible o reinicie el disyuntor. 2.) Coloque el interruptor en ON (encendido). 3.) Vuelva a colocar el panel de la puerta en el lugar correcto para que se enganche con el interruptor de interbloqueo de seguridad o de la puerta. 4.) Apriete las conexiones . El sistema no calienta 1.) El interruptor System (sistema) no está ajustado en Heat (calefacción). 2.) La conexión al termostato o al sistema está suelta. 3.) El sistema de calefacción requiere servicio técnico o debe cambiarse el termostato. Verique que los cables del termostato y del sistema estén bien conectados. Diagnóstico: Ajuste el interruptor System en Heat y suba la temperatura de referencia por encima de la temperatura ambiente. En menos de 5 minutos, debería oírse un chasquido suave del termostato y debería aparecer “Heat On” (calefacción encendida) en la pantalla. Este sonido indica que el termostato está funcionando correctamente. Si el termostato no emite un chasquido, siga el procedimiento indicado después de esta tabla. Si el termostato no hace un chasquido después de reiniciarlo, comuníquese con el personal del servicio de calefacción y refrigeración o con el lugar donde lo adquirió para obtener un reemplazo. Si el termostato hace un chasquido, póngase en contacto con el fabricante del calefactor o con personal del servicio para vericar que el sistema de calefacción esté funcionando correctamente.El sistema no enfría 1.) El interruptor System (sistema) no está ajustado en Cool (refrigeración). 2.) La conexión al termostato o al sistema está suelta. 3.) El sistema de refrigeración requiere servicio técnico o debe cambiarse el termostato. Verique que los cables del termostato y del sistema estén bien conectados. Diagnóstico: Ajuste el interruptor System en Cool y baje la temperatura de referencia por debajo de la temperatura ambiente. Siga el mismo procedimiento de diagnóstico que cuando el sistema “no calienta” pero coloque el termostato en Cool y je la temperatura de referencia por debajo de la temperatura ambiente. El termostato puede tardar hasta cinco minutos en pasar al modo de refrigeración si se ha seleccionado la opción de bloqueo del compresor en el menú de instalación (ver MENÚ DE INSTALACIÓN, elemento 50). La calefacción, refrigeración o ventilación funcionan constantementePosible cortocircuito en el cableado, termostato, sistema de calefacción, refrigeración o ventilador. Verique todas las conexiones de los cables para asegurarse de que no estén en cortocircuito o tocando otros cables. Pruebe reiniciar el termostato. Si la condición persiste, comuníquese con el personal del servicio de HVCA.No coincide la temperatura de la pantalla del termostato con el termómetroEs necesario ajustar la pantalla del termostato. La pantalla se puede ajustar en +/-5°. Ver Menú de Usuario, elemento 04. (La Solución de problemas continúa en la página siguiente)
SOLUCIÓN DE PROBLEMAS
Nivelación del termostatoLa nivelación es solo por razones estéticas y no afectará el funcionamiento del termostato.
1F83H-21NP (No Programable) Instrucciones de instalación y operación Termostato de bomba de calor Serie
- Alimentación por pilas o conexión por cable con neutro emersonthermostats.com white-rodgers.com Aplicaciones del termostato Etapas máximas Calefacción / refrigeración Sistemas de bomba de calor con compresor de una etapa (de fuente de aire o geotérmica)– Calefacción de emergencia/ auxiliar de 1ra etapa 2/1Instalación del termostato 2-4Conexiones 2Menú de instalación3-4Cómo usar el termostato5-6Descripción general del termostato 5Menú del usuario6Solución de problemas 7-8Línea de ayuda para el usuario8 ÍNDICE NOTA SOBRE EL MERCURIO: Este producto no contiene mercurio. No obstante, puede reemplazar un producto quesí contiene mercurio. El mercurio y los productos que lo contienen no deben desecharse en la basura residencial. En www.thermostat-recycle.org se brinda información sobre cómo desechar los productos que contienen mercurio. Características eléctricas: Alimentación con pilas p. 20
- a 30 VCA, NEC clase II, 50/60 Hz Entrada-cableado interno p. 20
- a 30 VCA, NEC clase II, 50/60 Hz Carga de terminal p. 1
- .5 A por terminal, 2.5 A máximo en todas las terminales combinadas Rango de la temperatura de referencia p. 45
- ° a 99 °F (7° a 37 °C) Diferenciales nominales (a 6 °F/ H): Rápido Medio Lento Bomba de calor (calefacción) p. 0
- .9 °F 1.2 °F 1.7 °F Bomba de calor (refrigeración) p. 0
- .9 °F 1.2 °F 1.7 °F Calefacción auxiliar p. 0
- .5 °F 0.75 °F 1.9 °F Temperatura ambiente operativa p. 32
- °F a + 105 °F (0° a + 41 °C) Visualización del rango de temperatura p. 32
- °F a + 99 °F (0 a 37 °C) Humedad operativa % máximo sin condensación Rango de temperatura de transporte p. 90
- -20 °F a + 150 °F (-29° a + 65 °C) Dimensiones del termostato -3/4 pulg. de alto x 6 pulg. de ancho x 1-1/8 pulg. de profundidad ESPECIFICACIONES Reiniciar el termostato o la conguración del termostato Si el termostato tiene pilas en buen estado, pero la pantalla está en blanco o no responde al presionar los botones, el termostato se debe reiniciar retirando las pilas durante 2 minutos. Este reinicio no cambiará la conguración del menú ni el programa. Si la condición persiste luego de volver a colocar las pilas, reemplace el termostato. Para reestablecer convenientemente solo la programación y la conguración del usuario a los valores predeterminados de fábrica, presione los botones Menu y Backlight al mismo tiempo y manténgalos presionados hasta que la pantalla quede en blanco y se reinicie. LÍNEA DE AYUDA PARA EL USUARIO: 1-800-284-2925 White-Rodgers es una empresa de Emerson Electric Co. El logotipo de Emerson es una marca comercial y una marca de servicio de Emerson Electric Co. www.white-rodgers.com www.emersonclimate.com Accesorio opcional: Placa para cubrir la pared F61-2663, 6 3/4 pulg. de ancho x 4 1/2 pulg. de alto SOLUCIÓN DE PROBLEMAS (continuación) Síntoma Causa posible Acción correctiva Los ciclos del calefactor (aire acondicionado) son demasiado cortos o demasiado largos (oscilación reducida o amplia de la temperatura) La ubicación del termostato y/o el tamaño del sistema de calefacción pueden inuir en la duración de los ciclos.Los termostatos digitales proporcionan un control preciso y se encienden y apagan más rápido que los modelos mecánicos más antiguos. El sistema se enciende y se apaga con más frecuencia, pero funciona durante menos tiempo. Si desea aumentar el tiempo del ciclo, elija SLO para un ciclo lento en el Menú de instalación. (Elementos del menú de referencia 30 y 35). Si no se alcanza una velocidad de ciclo aceptable, póngase en contacto con el personal de servicio de HVCA.El icono “Call for Service” (llamar al servicio) aparece en la pantalla1.) El sistema de calefacción no puede calentar el espacio dentro de los 10 grados de la temperatura de referencia en 2 horas.2.) El sistema de refrigeración no puede calentar el espacio dentro de los 10 grados de la temperatura de referencia en 2 horas.3.) Si aparece “--” para la temperatura ambiente, es necesario cambiar el termostato.4.) Ninguno de los botones del termostato funcionan.5.) Si parpadea “Call for Service” (llamar al servicio), el diagnóstico propio del compresor está detectando un problema con la unidad exterior.1.) Ver las acciones correctivas para cuando el sistema “no calienta”.2.) Ver las acciones correctivas para cuando el sistema “no enfría”.3.) Reemplace el termostato.4.) Asegúrese de que no esté activado el bloqueo del teclado (indicado por el icono ).5.) Comuníquese con el personal del servicio para vericar que el equipo esté funcionando correctamente. FPO p. 3
Identicación de terminales Función de la terminal Alimentación (24 V) O/B Terminal de cambio energizada en refrigeración (O) o calefacción (B) para sistemas de bomba de calor o de colectores Modo de calefacción y refrigeración compresor 1ra etapa G Relé de ventilador E* Modo de calefacción solamente auxiliar (calefacción de emergencia)C Cable neutro para 24 V (opcional con pilas) LTerminal de falla / diagnóstico de la bomba de calor (señal de entrada requiere neutro) W2* Modo de calefacción – 2da etapa *Corte el puente W2/E cuando se utilicen fuentes de calor diferentes para W2 y E. IMPORTANTE: Para aplicaciones de bombas de calor con doble combustible, asegúrese de activar la opción de Lógica de doble combustible (se puede encontrar en el Menú de Instalación) CONEXIONES Consulte las instrucciones del fabricante del equipo para obtener información especíca de las conexiones. Una vez realizadas las conexiones eléctricas, consulte el MENÚ DE INSTALACIÓN para ver las instrucciones para la conguración adecuada del termostato. La tabla de conexiones que se muestra es para los sistemas típicos y describe las funciones de las terminales del termostato.
INSTALACIÓN DEL TERMOSTATO
- No exceda los valores nominales especicados.
- Todas las conexiones eléctricas deben cumplir con los códigos y reglamentaciones locales y nacionales.
- Este control es un instrumento de precisión y debe manipularse con cuidado. La manipulación descuidada o la distorsión de los componentes podrían hacer que el control no funcionara correctamente. ADVERTENCIA
No utilice en circuitos que excedan el voltaje especicado. Los voltajes más altos dañarán el control y pueden causar riesgos de electrocución o incendio. No cortocircuite las terminales de la válvula de gas ni del control principal para probarlas. Un cortocircuito o una conexión incorrecta quemarán el termostato y podría causar lesiones personales y/o daños materiales. PRECAUCIÓN
Para evitar descargas eléctricas y/o daños al equipo, desconecte la electricidad el sistema, en el fusible principal o en la caja de disyuntores, hasta que la instalación esté completa. Síntoma Causa posible Acción correctiva El sistema no calienta/ El sistema no enfría/no hay ventilador (problema común)1.) Se quemó el fusible o se disparó el disyuntor.2.) El interruptor de alimentación del calefactor está en OFF (apagado).3.) La puerta o el panel del compartimiento del ventilador del calefactor están sueltos o no están debidamente instalados.4.) La conexión al termostato o al sistema está suelta. 1.) Cambie el fusible o reinicie el disyuntor.2.) Coloque el interruptor en ON (encendido). 3.) Vuelva a colocar el panel de la puerta en el lugar correcto para que se enganche con el interruptor de interbloqueo de seguridad o de la puerta. 4.) Apriete las conexiones .El sistema no calienta 1.) El interruptor System (sistema) no está ajustado en Heat (calefacción).2.) La conexión al termostato o al sistema está suelta.3.) El sistema de calefacción requiere servicio técnico o debe cambiarse el termostato.Verique que los cables del termostato y del sistema estén bien conectados.Diagnóstico: Ajuste el interruptor System en Heat y suba la temperatura de referencia por encima de la temperatura ambiente. En menos de 5 minutos, debería oírse un chasquido suave del termostato y debería aparecer “Heat On” (calefacción encendida) en la pantalla. Este sonido indica que el termostato está funcionando correctamente. Si el termostato no emite un chasquido, siga el procedimiento indicado después de esta tabla. Si el termostato no hace un chasquido después de reiniciarlo, comuníquese con el personal del servicio de calefacción y refrigeración o con el lugar donde lo adquirió para obtener un reemplazo. Si el termostato hace un chasquido, póngase en contacto con el fabricante del calefactor o con personal del servicio para vericar que el sistema de calefacción esté funcionando correctamente.El sistema no enfría1.) El interruptor System (sistema) no está ajustado en Cool (refrigeración).2.) La conexión al termostato o al sistema está suelta.3.) El sistema de refrigeración requiere servicio técnico o debe cambiarse el termostato.Verique que los cables del termostato y del sistema estén bien conectados.Diagnóstico: Ajuste el interruptor System en Cool y baje la temperatura de referencia por debajo de la temperatura ambiente. Siga el mismo procedimiento de diagnóstico que cuando el sistema “no calienta” pero coloque el termostato en Cool y je la temperatura de referencia por debajo de la temperatura ambiente. El termostato puede tardar hasta cinco minutos en pasar al modo de refrigeración si se ha seleccionado la opción de bloqueo del compresor en el menú de instalación (ver MENÚ DE INSTALACIÓN, elemento 50).La calefacción, refrigeración o ventilación funcionan constantementePosible cortocircuito en el cableado, termostato, sistema de calefacción, refrigeración o ventilador.Verique todas las conexiones de los cables para asegurarse de que no estén en cortocircuito o tocando otros cables. Pruebe reiniciar el termostato. Si la condición persiste, comuníquese con el personal del servicio de HVCA.No coincide la temperatura de la pantalla del termostato con el termómetroEs necesario ajustar la pantalla del termostato.La pantalla se puede ajustar en +/-5°. Ver Menú de Usuario, elemento 04.(La Solución de problemas continúa en la página siguiente)
SOLUCIÓN DE PROBLEMAS
Nivelación del termostatoLa nivelación es solo por razones estéticas y no afectará el funcionamiento del termostato.
