XtremeCat - Poêle COLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle catalytique de camping
Marque	Coleman
Modèle	XtremeCat (5034-700)
Alimentation	Cartouche de mélange butane/propane jetable 227 g (non fournie)
Puissance calorifique	Environ 1500 BTU/h (440 W)
Dimensions (L × l × h)	Environ 20 × 20 × 15 cm
Poids	Environ 0,5 kg (sans cartouche)
Type d'allumage	Manuel avec allumette (position LIGHT)
Réglage de la chaleur	Non réglable (marche/arrêt)
Fonctions principales	Chauffage catalytique sans flamme, pour usage extérieur ou intérieur avec ventilation
Température de surface	Grille et bord chauds (risque de brûlure)
Dégagement minimal aux combustibles	45 cm (18 po) sur les côtés et au-dessus
Sécurité	Détection de fuite à l'eau savonnée ; arrêter l'alimentation en gaz en cas d'odeur ; ne pas utiliser près de matières inflammables
Entretien	Vérifier les raccords avant chaque utilisation ; nettoyer avec un chiffon sec ; ne pas toucher le tampon en céramique
Pièces détachées disponibles	Ensemble chauffe (5034-2021), régulateur (R5034-525J), collier (5034-6711), bouton (5034-1261), pied (5034-1231)
Garantie	5 ans limitée (vice de matière ou de fabrication)
Utilisation prévue	Chauffage d'appoint en camping ou en intérieur avec ventilation suffisante
Normes	CAN1-11.3-M79 (radiateurs de camping)

FOIRE AUX QUESTIONS - XtremeCat COLEMAN

Quel type de cartouche utiliser avec le poêle Coleman XtremeCat ?

Utilisez exclusivement des cartouches jetables de mélange butane/propane de 227 g. N'utilisez jamais de bonbonnes de GPL ou d'autres types de cartouches.

Comment allumer le poêle XtremeCat ?

Placez le commutateur sur OFF. Tenez une allumette enflammée près du brûleur, puis tournez la commande sur LIGHT pendant 8 à 10 secondes. Maintenez encore 10 secondes après allumage, puis relâchez : la commande revient en position ON.

Le poêle XtremeCat est-il réglable en puissance ?

Non, le poêle n'est pas réglable. Il fonctionne à pleine puissance une fois allumé. Pour réduire la chaleur, éteignez-le et laissez refroidir.

Puis-je utiliser le poêle à l'intérieur ?

Oui, à condition de prévoir une ventilation d'au moins 19 cm² (3 po²) et de ne jamais l'utiliser pendant le sommeil. Respectez les distances de sécurité par rapport aux matériaux combustibles.

Comment détecter une fuite de gaz ?

Appliquez de l'eau savonneuse sur les raccords. Si des bulles se forment, il y a une fuite. Ne jamais utiliser une flamme pour détecter une fuite.

Que faire si le poêle ne s'allume pas ?

Vérifiez que la cartouche est bien insérée et que le raccord est serré. Assurez-vous que la commande est sur OFF avant d'essayer. Si le problème persiste, contactez le service Coleman.

Comment entretenir le poêle XtremeCat ?

Avant chaque utilisation, inspectez les raccords et le tamis. Nettoyez l'extérieur avec un chiffon sec. Ne touchez pas le tampon en céramique grise et n'essayez pas de nettoyer la tête.

Comment ranger le poêle après utilisation ?

Éteignez le poêle (position OFF) et laissez refroidir 10-15 minutes. Débranchez la cartouche de gaz à l'air libre, à l'écart des sources d'inflammation. Retirez le pied pour un rangement compact.

Quelles sont les pièces détachées disponibles pour ce modèle ?

Les pièces suivantes sont disponibles : ensemble chauffe (5034-2021), régulateur (R5034-525J), collier (5034-6711), bouton de commande (5034-1261) et pied (5034-1231).

Quelle est la garantie du poêle Coleman XtremeCat ?

Une garantie limitée de 5 ans s'applique sur les vices de matière ou de fabrication à compter de la date d'achat. Conservez le reçu. Pour plus d'informations, contactez le service Coleman.

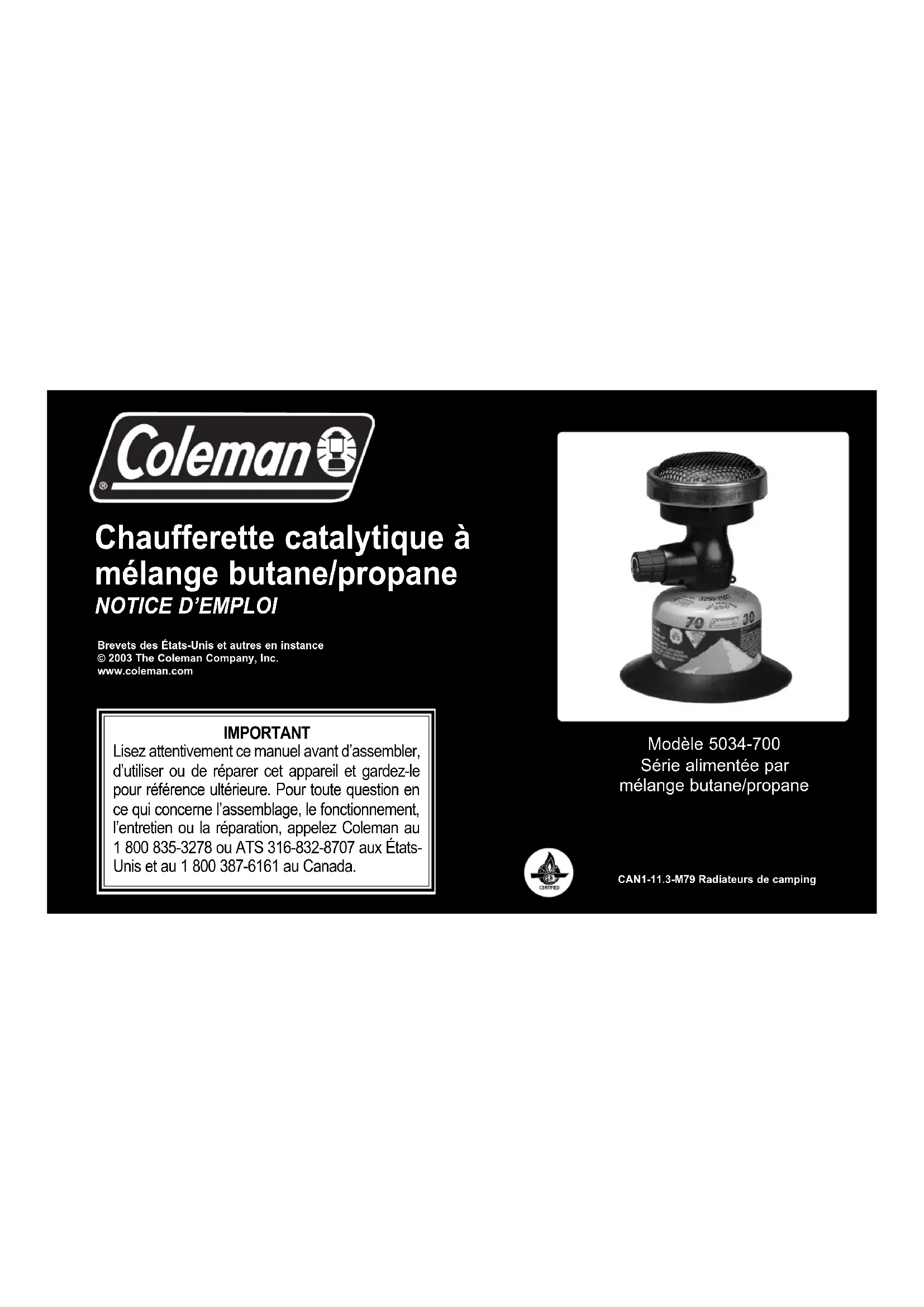

MODE D'EMPLOI XtremeCat COLEMAN

NOTICE d'emploi

Brevets des États-Unis et autres en instance

Lisez attentivement ce manuel avant d'assembler, d'utiliser ou de réparer cet appareil et gardez-le pour référence ultérieure. Pour toute question en ce qui concerne l'assemblage, le fonctionnement, l'entretien ou la réparation, appelez Coleman au 1 800 835-3278 ou ATS 316-832-8707 aux États-Unis et au 1 800 387-6161 au Canada.

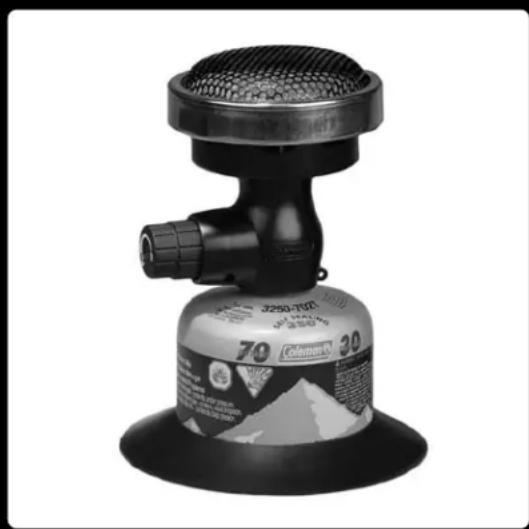

Modèle 5034-700

Série alimentée par mélange butane/propane

CAN1-11.3-M79 Radiateurs de camping

Table des matières

Généralités de sécurité

Assemblage

Allumage

Extinction

Rangement

Renseignements essentiels

Pièces de remplacement - Nomenclature

Garantie

Pour votre sécurité

Si vous sentez le gaz :

1. Arrêtez l'alimentation en gaz à l'appareil.
2. Eteignez toutes les flammes nues.
3. Débranchez de l'alimentation en gaz.

Pour votre sécurité

Ne rangez pas et n’employez pas d’essence ou d’autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre appareil.

Cet appareil consume l'oxygene

• S'il sert à l'intérieur, prévoyez une bouche d'air ayant au moins 19 cm² (trois pouces carrés).
• Ne faites jamais fonctionner la chaufferette pendant que vous vous reposez ou dormez.
• N'employez pas d'autres appareils à carburant simultanément.

Ce manuel renferme d'importants renseignements relatifs à l'assemblage, au fonctionnement et à l'entretien de la chaufferette. Les générateurs de sécurité sont fournies tout au début du manuel puis ici et là dans le reste du manuel. Faites tout particulièrement attention en présence des symboles suivants: DANGER, AVERTISSEMENT et ATTENTION.

Gardez ce manuel pour le consulter au besoin et pour apprendre aux nouveaux utilisateurs à employer l'appareil. Le manuel devrait être consulté de concert avec les étiquettes apposées sur le produit.

Des précautions de sécurité sont essentielles en présence de tout appareil mécanique ou à GPL (gaz de pétrole liquéfié). Des précautions sont nécessaires pour l'utilisation, le rangement et l'entretien. Utiliser cet appareil avec tous les soins qui lui sont dus réduira les risques de blessures corporelles ou de dommages matériels.

Les symboles suivants sont régulièrement employés dans le manuel. Tenez compte de ces précautions, elles sont impératives lors de l'utilisation de tout appareil mécanique ou à gaz.

DANGER

DANGER indique une situation dangereuse qui, si elle n'est pas contournée, entraînera la mort ou des blessures graves.

«AVERTISSEMENT» signale une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner la mort ou des blessures graves.

Attention

«ATTENTION» dénote un danger potentiel qui, s'il n'est pas contourné, risque d'entraîner des blessures corporelles allant de peu graves à moyennes ou bien des dommages matériels.

DANGER

L'inobservation des précautions et instructions fournies avec cette chaufferette peut entraîner la mort, des blessures corporelles graves ainsi que des dommages ou pertes matérielles par suite des risques d'incendie, d'explosion, de brûlures ou d'asphyxie.

La chaufferette doit uniquement être utilisée ou entretenue par des personnes capables d'assimiler et d'observer les instructions fournies.

RISQUE d'explosion et d'incendie

• Ne rangez jamais de gaz de pétrole liquéfié (GPL) près de la chaleur, de flammes, de veilleuses, au soleil ou près d'autres sources d'inflammation ou la température puisse dépasser 120°F (49^).
• Plus lourd que l'air, le GPL s'accumule au ras du sol. Si vous sentez le gaz, éloignez-vous immédiatement de l'endroit.
• Ne fixez ou détachez jamais la cartouche de GPL quand la chaufferette catalytique est allumée, près de flammes, de veilleuses ou d'autres sources d'inflammation ou bien quand elle est chaude au toucher.
• Cet appareil peut être source d'inflammation quand il fonctionne. N'employez jamais la chaufferette catalytique dans les lieux contenant ou pouvant contenir des substances combustibles ou en suspension dans l'air, ainsi que des produits tels essence, solvants, dissolvants, particules de poussière ou produits chimiques indéterminés. Le dégagement minimal aux matières combustibles est de 18 po (45 cm).
• Prévoyez des dégagements convenables au-dessus des pouces d'air dans la chambre de combustion.

Avertissement

Il nous est impossible de prévoir toutes les utilisations auxquelles puissent être soumis nos produits. Consultez les autorités de sécurité incendie pour toute question quant à l'utilisation.

D'autres normes régissent l'utilisation des produits qui génèrent des gaz combustibles ou de la chaleur à des fins spécifiques. Les autorités municipales compétentes vous renseigneront à ce sujet.

• N'essayez jamais de recharger les cartouches de gaz jetables.
• Servez-vous du régulateur préreglé qui est fourni avec la chaufferette catalytique. N'essayez pas de modifier l'ajustement.

Généralités de sécurité (suite)

• Cet appareil brûle le gaz de pétrole liquifié, un gaz incolore, inodore et inflammable. Un odorisant est généralement incorporé au gaz pour lui conférer une odeur déplaisante «d'œuf pourri» et faciliter la détection des fuites. Étant donné que l'odorisant risque de s'estomper avec le temps, il serait insensé de compter uniquement sur son odorat pour détecter les fuites.
• Plus lourd que l'air, le gaz de pétrole liquéfié s'accumule à ras du sol. Il peut être enflammé par des sources d'inflammation – allumettes, briquets, étincelles ou flammes nues, par exemple – éloignées de la fuite. Ne vous servez que de gaz destiné à être soutiré pour utilisation à l'état gazeux.
• Le GPL doit être entreposé et utilisé conformément aux codes et règlements municipaux ou, faute de code, aux normes ANSI/NFPA 58. Fermez l'alimentation en gaz entre utilisations.

Proposition 65 de la californie:

AVERTISSEMENT: Ce carburant et les sous-produits de sa combustion contiennent des produits chimiques reconnus par l'État de Californie comme pouvant être la cause de cancer, de malformations congénitales ou présenter d'autres dangers pour la reproduction.

RISQUE De brulures

• Ne laissez jamais la chaufferette catalytique sans surveillance lorsqu'elle est chaude ou fonctionne.
• Gardez la chaufferette hors de la portée des enfants.

Entretien de sécurité

• Raccords et garnitures doivent être immaculés. Examinez la cartouche de GPL ainsi que la chaufferette catalytique pour déceler tout dommage avant le raccordement.
• Lors de l'assemblage, vérifiez tous les raccordements, à l'eau savonnée – jamais avec une flamme – pour déceler les fuites. Des bulles signalent une fuite. Assurez-vous que le filtre ne soit pas faux et que le raccordement soit bien serré. Faites une nouvelle recherche de fuite. S'il se produit encore des bulles, détachez la cartouche et contactez Coleman en vue de la réparation.
• La chauffeurette catalytique ne convient qu'au chauffage. Ne la modifiez pas et ne lui ajoutez ni dispositifs ni pièces ne étaient pas spécifiques fabriqués ou vendus pour elle.

Assemblage

REMARQUE: N'utilise que des cartouches de mélange butane/propane jetables de 227 g, JAMAIS de bonbonnes. Les bouteilles de GPL qui alimentent les chaufferettes catalytiques doivent être fabriquées et porter les marquages lisibles, conformément aux exigences pour bouteilles de GPL du Ministère des Transports des États-Unis ou de la norme CAN/CSA B339 de Transport Canada.

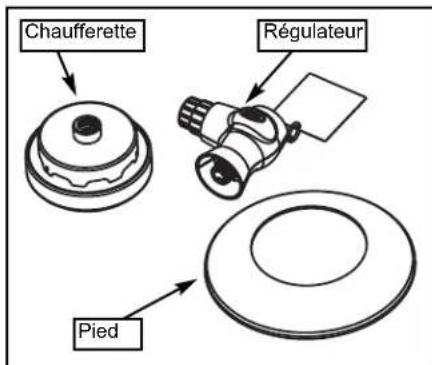

Cet appareil comprend l'ensemble de la chaufferette, l'ensemble du régulateur et un pied. La cartouche de GPL n'est pas fournie.

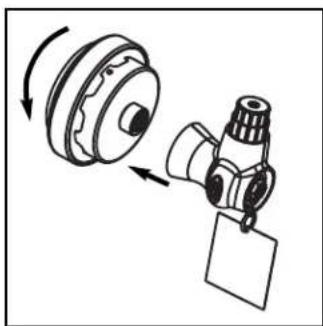

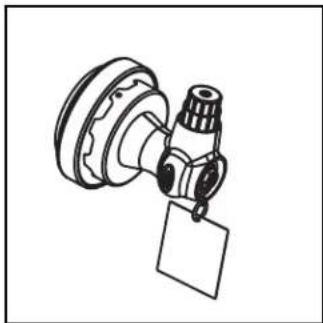

Fixez l'ensemble du régulateur à la chaufferette. Serrez à la main.

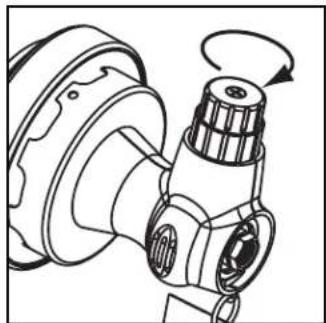

Réglez la COMMANDE DE LA CHAUFFERETTE à OFF (arrêt).

Posez la cartouche de carburant sur une surface plane. Enfilez le pied sur la cartouche.

Entretien de sécurité

• Raccords et garnitures doivent être immaculés. Examinez soigneusement les raccords de la chaufferette et de la cartouche de GPL avant le branchement.
• Lors de l'assemblage, vérifie tous les raccordements à l'eau savonnée – surtout jamais avec une flamme. Des bulles

Des deux mains, appuyez fermement sur le pied pour le mettre en place.

Remarque: Utiliser la chaufferette sans que la cartouche ne soit munie du pied annule la conformité à la norme CAN1-11.3-M79.

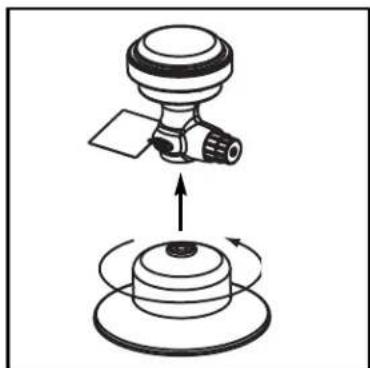

Fixez la CARTOUCHE DEMÉLANGE BUTANE/PROPANE àla CHAUFFERETTE, à l'air libre.

RISQUE d'explosion et d'incendie

• Plus lourd que l'air, le GPL s'accumule au ras du sol. Si vous sentez le gaz, éloignez-vous immédiatement de l'environnement. Fixez ou détachez toujours la cartouche de GPL à l'air libre – jamais quand la chaufferette catalytique est allumée, se trouve près de flammes, de veilleuses et d'autres sources d'inflammation ou lorsqu'elle est chaude au toucher.
• Chauffant au rouge pendant son utilisation, la chaufferette peut enflammer les matières inflammables trop près du brûleur. Gardez les produits inflammables à au moins 45 cm (18 po) des côtés et du dessus de la chaufferette. Gardez en outre l'essence et les liquides ou vapeurs inflammables à une bonne distance.

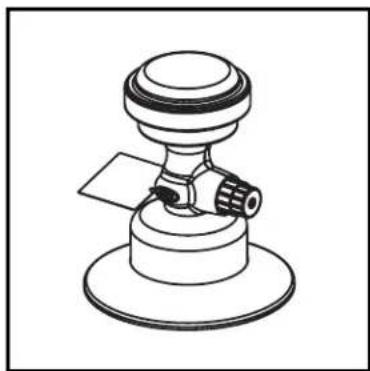

Place la CHAUFFERETTE tel que illustré sur une surface plane.

RISQUE De brulures

• Ne laissez jamais la chaufferette catalytique sans surveillance quand elle fonctionne ou est chaude.
• Gardez-la hors de portée des enfants.

Allumage (suite)

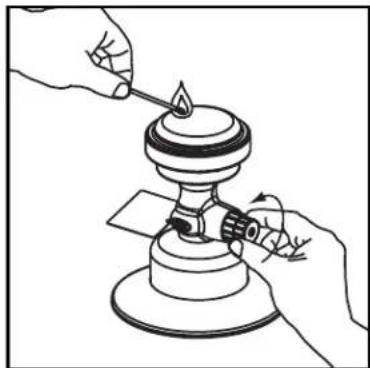

Tenez une allumette enflammée tel qu'illustré. Réglez et laissez la commande à LIGHT (allumage) 8-10 secondes. La chauffette s'allumera et sa flamme sera brièvement visible. Gardez la COMMANDE à LIGHT 10 secondes de plus. Relâchez le bouton, il reviendra à la position ON (marche). La chauffette est PAS réglable.

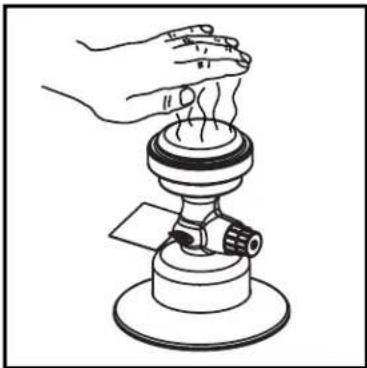

■ REMARQUE: La chaufferette est conçue pour être allumée avec la commande grande ouverte jusqu'à l'obtention du plein dégagement de chaleur. Observez cela quelques minutes avant de vous éloigner, pour vous assurer qu'elle soit bien allumée. Si la chaleur vous semble insuffisante, réglez la chaufferette à OFF (arrêt) puis rallumez-la.

Extinction

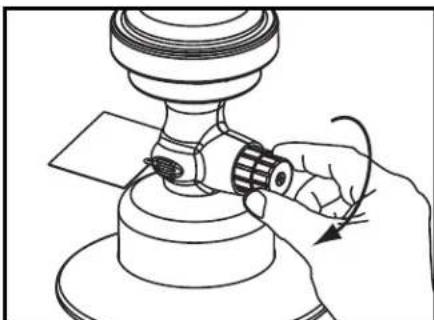

Réglez la COMMANDE à OFF (arrêt). Laissez refroidir la CHAUFFERETTE durant 10 à 15 minutes.

DANGER

• Ne rangez jamais les cartouches de GPL près de la chaleur, de flammes, de veilleuses, aux rayons directs du soleil, près d'une source d'inflammation ou dans un endroit où la température puisse dépasser 120°F (49 °C).

Rangement (suite)

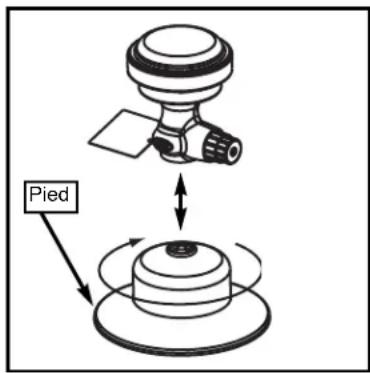

Attendez que la chaufferette soit froide. - Portez-la au grand air, à l'écart des sources d'inflammation. Séparez la cartouche de GPL de la chaufferette. Le pied est amovible pour le rangement.

Renseignements essentiels

1. Cette chaufferette est un modèle catalytique. Le chauffage se fait dans le tampon, à température plus basse qu'une flamme ordinaire, par suite de la poussière de platine uniformément répartie. Grillage et bord du brûleur sont toutefois assez chauds pour vous brûler. Soyez donc prudent.
2. Ne vous servez pas de la chaufferette pour faire la cuisine ou réchauffer quoi que ce soit, vous risqueriez d'annihiler la combustion et de détruire le catalyseur. Bien qu'elle chauffe à BASSE TEMPERATURE (sans flamme), la chaufferette peut brûler sacs de couchage, vêtements et autres s'ils tombent sur le brûleur.
3. Pour éviter d'abîmer le catalyseur, le tampon ne doit pas être en contact avec crèmes à la silicone pour les mains, peintures, etc., ou près d'elles.
4. Ne touchez pas et ne trouez pas le tampon gris en fibres de céramique de la tête.
5. N'essayez pas de nettoyer l'ensemble de la tête.
6. En cas de panne, composez l’un des numéros ci-dessous pour obtenir l’adresse du centre de service Coleman le plus proche. Si vous devez envoyer la chaufferette, joignez-y vos nom, adresse et une brève description du problème. Envoyez le colis, valeur déclarée, par UPS ou par la poste, en port et assurance payés. N’envoyez pas de cartouches de GPL. S’il y a lieu, mentionnez le numéro de modèle dans toute correspondance ultérieure, échangée avec le centre de réparation ou l’usine.
7. Si le rendement de cet article ne se révèle pas entièrement satisfaisant, avisez-nous-en en composant l'un des numéros ci-dessous.
8. Le fonctionnement initial des appareils chauffants entraîne généralement le dégagement d'un peu de fumée - celle-ci provient du chauffage du résidu des huiles utilisées dans la fabrication. Ceci est normal. Coleman suggère qu’après l’achat, l’utilisateur fasse fonctionner la chaufferette 30 minutes. Ceci l’aidera en outre à se familiariser avec les caractéristiques de l’appareil.

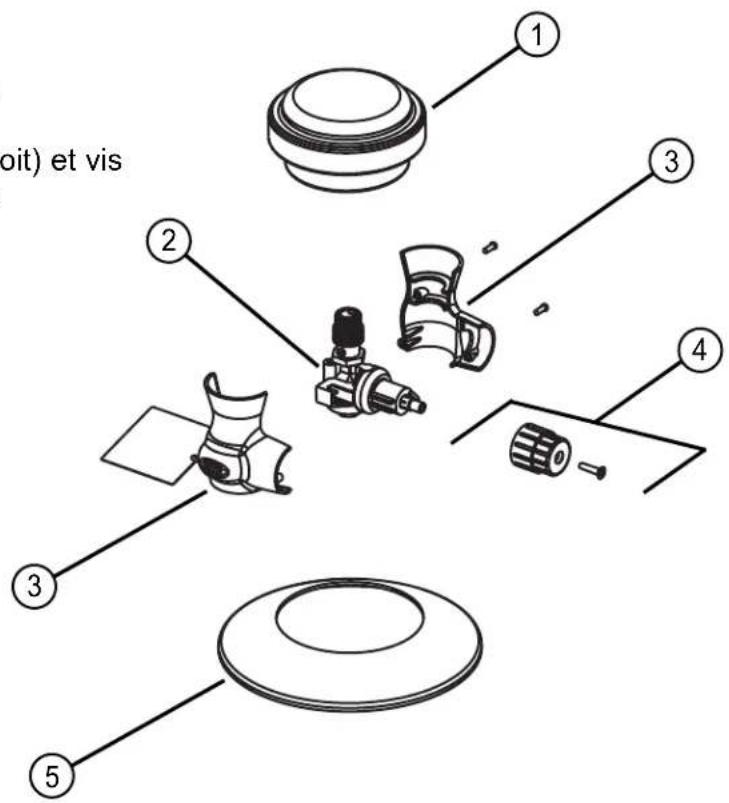

Pièces de remplacement - nomenclature

N°	N° de piece	Désignation
1	5034-2021	Ensemble de lachauf
2	R5034-525J	Ensemble du régulate
3	5034-6711	Ens. du collier (gauch
4	5034-1261	Bouton de commande
5	5034-1231	Pied

Garantie limitée de cinq ans de coleman

Coleman se réserve le droit de choisir entre réparer ou remplacer cet article ou toute pièce de celui-ci dont la défectuosité, résultant d'un vice de matière ou de fabrication, a été constatée au cours de la période de la garantie de cinq (5) ans courant à compter de la date d'achat au détail. Cette garantie n'est valable que pour l'acheteur au détail original à partir de la date de l'achat au détail initial et elle n'est pas transférable. Veuillez garder le reçu d'achat original. La preuve d'achat est exigée pour tout service couvert par la garantie. Les concessionnaires Coleman, les centres de service et les détaillants qui vendent des articles Coleman n'ont pas le droit d'altérer, de modifier ou de changer d'une manière quelconque les modalités de cette garantie.

Les frais d'expédition à Coleman Lusure normale, y compris les eclats, les egratignures, l'abrasion, la decoloration ou l'altération de la couleur par suite de I'emploi ou de I'exposition a la lumiere du soleil Lendomagement attribuable à l'utilisation fautive ou abusive de l'appareil, la négligence, l'alteration ou la réparation par des personnes non autorisées, l'emploi d'accessoires ou de pieces autres que de marque Coleman et l'inobservation des soins et des directives d'emploi fournis L'emploi des produits à des fins commerciales, pour l'enseignement – avec ou sans rémunération – ou la location - Les manchons, les générateurs, les ampoules, les piles et le carburant ou combustible - LES DOMMAGES ACCESSOIRES OU INDIRECTS, LES FAUX FRAIS ET LES DOMMAGES MATériELS. CERTAINS ÉTATS ET CERTAINES PROVINCES INTERDISENT D'EXCLURE OU DE LIMITER LES DOMMAGES ACCESSOIRES OU INDIRECTS, DE SORTE QUE VOUS POUVEZ NE PAS ÉTRE ASSUJETI AUX LIMITÉS OU EXCLUSIONS ENONCÉES CI-DESSUS.

Garanties implicites

Les garanties implicites, statutaires ou autres, y compris les garanties implicites de qualité commerciale ou de convenance à un usage particulier, sont limitées à la durée et aux conditions des garanties explicites énoncées dans la présente. Certains États et certaines provinces interdisent d'exclure ou de limiter la durée d'application de la garantie implicite, de sorte que vous pouvez ne pas être soumis aux limites ou exclusions énoncées ci-dessus.

Cette garantie vous confère des droits juridiques précis et vous permet d'avoir d'autres droits, ces droits variant d'un État ou d'une province à l'autre.

Obtention du service PREVU par la garantie

Apportez l'article à un Centre de service agréé Coleman. S'il n'y a pas de centre de service facile d'accès, fixez une étiquette sur l'article précisant votre nom, votre adresse, votre numéro de téléphone et la description de la défectuosité. Veuillez inclure une copie du reçu d'achat original. Emballez soigneusement l'article et expédiez-le par UPS ou par la poste en port et assurance payés : aux ÉTATS-UNIS, à The Coleman Company Inc., 3600 N. Hydraulic, Wichita, KS 67219, ou au CANADA, à Sunbeam Corporation (Canada) Limited, 5975 Fabbrourne Street, Mississauga (Ontario) L5R 3V8. N'envoyez aucun tout le réservoir contenant du carburant ou fixe à une cartouche de GPL. Enlevez en outre le globe en verre des lanternes.

www.coleman.com www.colemancanada.ca

Produits achetés aux États-Unis:

Produits achetés au Canada:

©2003 The Coleman Company, Inc. Tous droits réservés. Coleman® est une marque déposée de The Coleman Company, Inc.
