| Caractéristiques | Détails |
|---|---|
| Type de produit | Thermostat |
| Compatibilité | Compatible avec les systèmes de chauffage Vaillant |
| Affichage | Écran LCD rétroéclairé |
| Fonctionnalités | Programmation hebdomadaire, mode éco, mode confort |
| Alimentation | Alimentation secteur avec batterie de secours |
| Installation | Installation murale, nécessite un câblage électrique |
| Maintenance | Vérification régulière des connexions et de l'état de la batterie |
| Sécurité | Protection contre les surcharges électriques |
| Dimensions | Dimensions compactes pour un montage facile |
| Garantie | Garantie de 2 ans |
FOIRE AUX QUESTIONS - VRT 320 VAILLANT
Questions des utilisateurs sur VRT 320 VAILLANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice VRT 320 - VAILLANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VRT 320 de la marque VAILLANT.
MODE D'EMPLOI VRT 320 VAILLANT

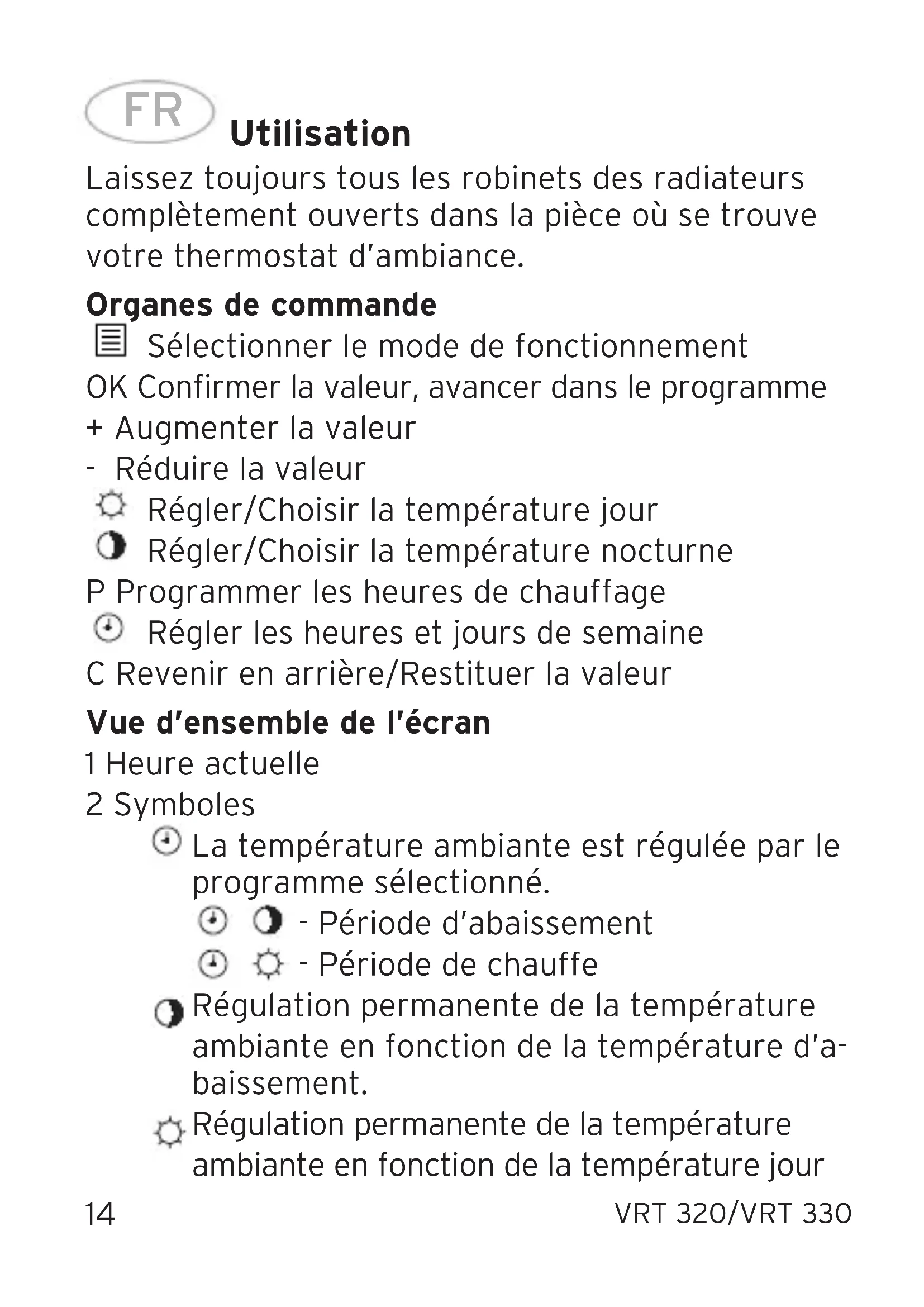

Laissez toujours tous les robinets des radiateurs complètement ouverts dans la pierce où se trouve votre thermostat d'ambiance.
Organes de commande
Sélectionner le mode de fonctionnement OK Confirmer la valeur, avancer dans le programme + Augmenter la valeur
- Réduire la valeur
Régler/Choisisr la température jour
Régler/Choisisr la température nocturne
P Programmer les heures de chauffage
Régler les heures et jours de semaine
C Revenir en arrêté/Restituer la valeur
Vue d'ensemble de l'écran
1 Heure actuelle
2 Symboles
La température ambiante est régulée par le programme sélectionné.
- Période d'abaisissement
- Période de chauffe
Régulation permanente de la température ambiente en fonction de la température d'abaissement.
Régulation permanente de la température ambiente en fonction de la température jour
Fonction party : la température
ambiente est régée en fonction de la température jour jusqu'à la prochaine période d'abaissement.
Programme congés : la température ambi- ante est régée en fonction de la températu- re demandée pour la durée de vos vacan- ces.
Brève modification de température
3 Temperature actuelle
4 Affichage barres ( I= Période de chauffe)e)
5 VRT 330 Jour de la semaine
$$ (1 = \mathrm {l u}, 2 = \mathrm {m a}, 3 = \mathrm {m e}, 4 = \mathrm {j e}, 5 = \mathrm {v e}, 6 = \mathrm {s a}, 7 = \mathrm {d i}) $$
6 VRT 330 Marquage du jour en cours de la
semaine
Description de l'appareil
Le VRT 320 est un thermostat d'ambiance avec programmation journalière du chauffage.
Le thermostat dispose d'un programme modifiable Régles d'usine:
periode de chauffe: 6:00-22:00 heures.
Le VRT 330 est un thermostat d'ambiance avec programmation hebdomadaire du chauffage.
Le thermostat dispose de 2 programmes de base P1 et P2, d'un programme bloc modifiable P3 et d'un programquamme individuel régliable Pi.
| VRT 330 Réglage des programmes Régles périodes de chauffe d'usine | |
| P1 6:00-22:00 heures du lu au ve | |
| P2 7:30-22:30 heures sa | |
| P3 régable (pour plusieurs jours auchioix) di 7:00-22:00 | |
| Pi régable (pour chaque jour individuellement) |
page
Choix du mode de fonctionnement 84
Activer la fonction congés 86
Brève modification de la température 88
Réglage de la température jour .90
Réglage de la température d'abaisissement 90
Réglage jour et heures 92
VRT 320 Réglage programme 94
VRT 330 Choix du programme de base . . . . .96
VRT 330 Réglage des programmes P3 et Pi . .98
Enclenchement par téléphone 100
Montage
Installation du thermostat d'ambiance
Cet apparéil ne peut être ouvert et installé que par un professionnel qualifié conformément aux schémas des pages 102 à 104. Il convient, à cet effet de respecter les consignes de sécurité existantes.
Danger d'électrocution sur les raccordements conducteurs de courant. Avant les travaux sur l'appareil, couper l'alimentation secteur etmettre des coupe-circuits avant la remise en marche.
Nous ne sommes pas responsables des dommages pouvant découvert du non-respect de ce mode d'emploi, des cablages défectueux ou détériorations mécaniques.
Régulation à deux positions (par plus ou moins) ou réglage progressif (page 103)
La régulation à deux positions (réglage usine) est nécessaire quand la puissance de l'appareil de chauffage est nettement au-dessus de la consommation de chaleur calculée (pour obtaining par exemple une puissance d'eau chaude plus importante).
La régulation progressive est recommandée si la puissance de chauffage correspond à la consummat. de chaleur calculée.
Raccordement du commutateur téléphonique à distance (TEL)
Le commutateur est raccordé sur les bornes TEL de la régulation (voir schéma page 104) Merci de suivre la notice d'installation du commutateur téléphonique.
Données techniques
| Type d'appareil | VRT 320/VRT 330 |
| Tension de fonctionnement | max. 30 V |
| Puisance absorbée | < 10 mA |
| Réserve de marche | 0,5 h |
| Plage de température jour | 5 ... 30°C |
| Plage de temp. d'abaisissement | 5 ... 20°C |
| Différence de commutation(Z) | 1 K |
| Plage proportionelle (A) | 2 K |
| Câbles de raccordement | 3x0,75 mm² |
| Type de protection | IP 30 |
| Classe de protection | III |
| Temp. de fonctionnement | + 5 ... + 50 °C |
| Temp. stockage admise | - 20 ... + 65 °C |
| Dimensions | 111 x 81 x 33 mm |
| Puisance de rupture | 1...3 mA |
Bediening
FR Choix du mode de fonctionnement
ES SeLECTIONAR modo de funciona
FR Activer la fonction congés
FR Brève modification de la température
FR Réglage heures et jour
FR Enclenchement par téléphone
