Producttype	Kamerthermostaat met dagprogrammering
Merk	Vaillant
Model	VRT 320 (VRT 330 voor weekversie)
Afmetingen	111 x 81 x 33 mm
Bedrijfsspanning	max. 30 V
Opgenomen vermogen	< 10 mA
Loopreserve	0,5 h
Temperatuurbereik dag	5 ... 30 °C
Temperatuurbereik verlaging	5 ... 20 °C
Schakelverschil	1 K
Proportionele band	2 K
Beschermingsgraad	IP 30
Veiligheidsklasse	III
Bedrijfstemperatuur	+5 ... +50 °C
Opslagtemperatuur	-20 ... +65 °C
Belangrijkste functies	Dagprogrammering, dag/nacht-modi, partyfunctie, vakantiefunctie, kortstondige temperatuurwijziging, inschakeling via telefoon (optioneel)
Onderhoud en reiniging	Reinig met een zachte, droge doek. Gebruik geen schurende middelen. Open het apparaat niet.
Veiligheid	Installatie door een gekwalificeerde professional. Schakel de voeding uit voor elke ingreep. Veiligheidsklasse III (zeer lage spanning).
Algemene informatie	Wordt geleverd met gebruiksaanwijzing en aansluitschema's. Fabrieksgarantie volgens voorwaarden.

Veelgestelde vragen - VRT 320 VAILLANT

Hoe kies ik de bedrijfsmodus op de VRT 320?

Gebruik de Modus-toets (zon/maan symbool) om te schakelen tussen de modi: automatisch (programma), permanent dag, permanent nacht of uit. Bevestig met OK.

Hoe programmeer ik de verwarmingstijden?

Druk op de P-toets om toegang te krijgen tot de periode-instellingen. Gebruik + en - om de start- en eindtijd van de verwarmingsperiode in te stellen. Bevestig met OK.

Hoe activeer ik de vakantiefunctie?

Druk op de Modus-toets tot het koffersymbool verschijnt. Stel de gewenste temperatuur in voor de duur van uw afwezigheid. Het apparaat handhaaft deze temperatuur tot het einde van de vakantieperiode.

Hoe voer ik een kortstondige temperatuurwijziging uit?

Druk op + of - om de temperatuur tijdelijk te wijzigen. De wijziging blijft actief tot de volgende geprogrammeerde periode. Het pictogram knippert om de wijziging aan te geven.

Hoe stel ik de dagtemperatuur en de verlaagde temperatuur in?

Druk op de Dag-toets (zon) om de dagtemperatuur (5-30°C) in te stellen. Druk op de Nacht-toets (maan) om de verlaagde temperatuur (5-20°C) in te stellen. Gebruik + en -, en bevestig met OK.

Wat is het verschil tussen de VRT 320 en de VRT 330?

De VRT 320 biedt een dagprogrammering (een instelbare periode). De VRT 330 biedt een weekprogrammering met meerdere programma's (P1, P2, P3, Pi) voor elke dag van de week.

Hoe installeer ik de thermostaat VRT 320?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Schakel de netvoeding uit voor elke aansluiting. Volg de schema's in de handleiding (pagina's 102-104). Gebruik een kabel 3x0,75 mm².

Wat te doen als het scherm niets weergeeft?

Controleer of de voeding aanwezig is (max 30V). De loopreserve is slechts 0,5 h; als het scherm leeg blijft, raadpleeg een installateur. Open het apparaat niet.

Hoe gebruik ik de inschakeling via telefoon?

Sluit een telefoonschakelaar aan op de TEL-klemmen van de regeling (zie schema pagina 104). Volg de handleiding van de schakelaar. Hiermee kunt u de verwarming op afstand inschakelen via een telefoongesprek.

Wat zijn de aanbevolen temperaturen voor de verwarming?

De aanbevolen dagtemperatuur is 20°C, de verlaagde temperatuur (nacht/afwezigheid) is 16°C. U kunt ze aanpassen aan uw behoeften binnen de aangegeven bereiken.

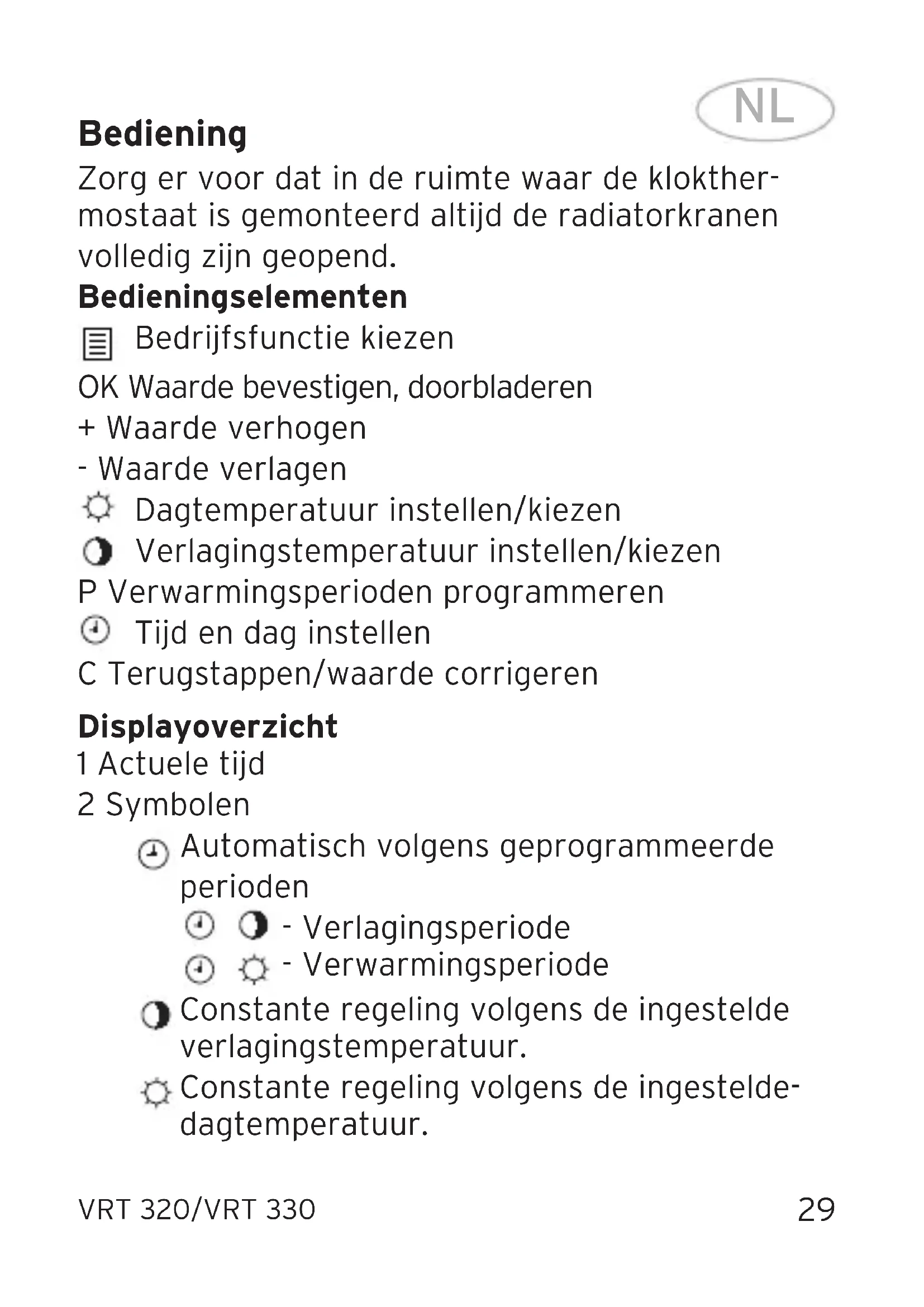

GEBRUIKSAANWIJZING VRT 320 VAILLANT

Zorg er voor dat in de ruimte waar de klokthermostaat is gemonteerd.altijd de radiatorkranen volledig zich geopend.

Bedieningselementen

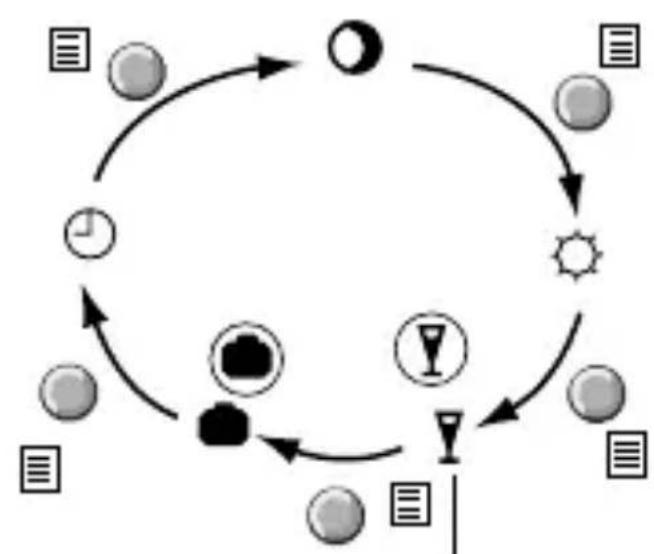

Bedrijfsfunctie kiezen

OK Waarde bevestigen, doorbladeren

• Waarde verhogen

• Waarde verlagen

Dagtemperatuur instellen/kiezen

Verlagstemperatuur instellen/kiezen

P Verwarmingsperioden programmeren

Tijd en dag instellen

C Terugstappen/waarde corrigeren

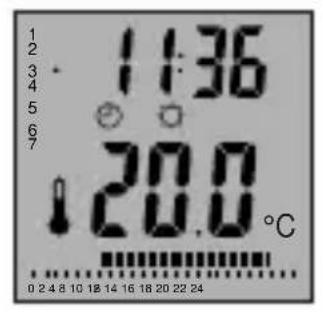

Displayoverzicht

1 Actueleijd

2 Symbolen

Automatisch volgens geprogrammeerde perioden

• Verlagingsperiode

• Verwarmingsperiode

Constante regeling volgens de ingesteldeverlagingstemperatuur.

Constante regeling volgens de ingesteldedagtemperatuur.

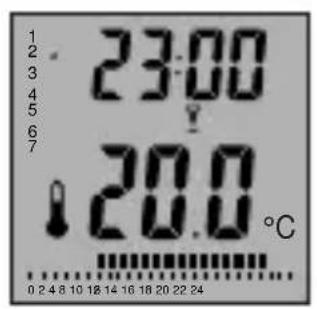

Partyfunction: tot de eerstvolgende verlagingsperiode worden de temperatuur volgens de ingestelde dagtemperatuur geregeld.

Vakantieprogramma: gedurende uw vakantie worden de kamertemperatuur volgens de ingestelde temperatuur geregeld.

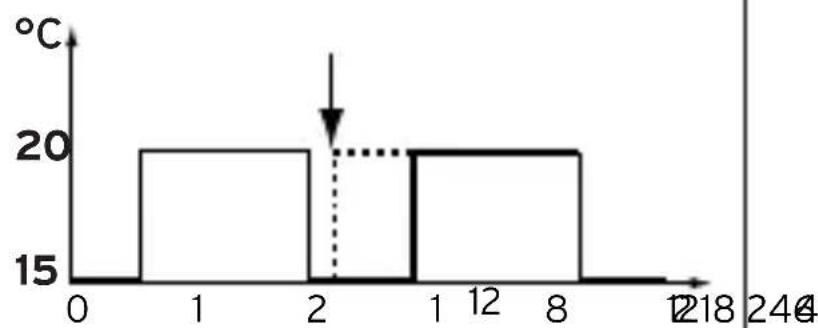

Kortstondige temperatuurwijziging

3 Actuele kamertemperatuur
4 Balkenaanwijzing (I = verwarming aan)
5 VRT 330 Dag van de week (1 = ma, 2 = di, 3 = wo, 4 = do, 5 = vr, 6 = za, 7 = zo)
6 VRT 330 Markering van de actuèle dag van de week

Productomschrijving

De VRT 320 is een aan/uit regelaar met een per dagprogrammeerbare schakelklok voor de besturing vaneen CV-toestel. De regelaar beschikt over een aan tepassen programma. Fabrieksinstellingverwarmingsperioden: 6:00- 22:00aar

De VRT 330 is een aan/uit thermostat met een zeven dagenprogrammeerbare schakelklok voor de besturing van een CV-toestel.

De regelaar beschikt over twee vast ingestelde basisprogramma's P1 en P2, een aan te passen blokprogramma P3 en een individuel instelbaar programme Pi.

	VRT 330 Geprogrammeerde Dagen verwarmingsperioden	van de
P1	6:00-22:00 uwr Ma - Vrij
P2	7:30-22:30 Za
P3	Instelhaar (<oor meertere)dagen toepasbaar) 7:00-22:00 uwr	Zo
Pi Instelhaar (<oor elke dag individuel)

Bediening Pagina

Bedrijfsfunctiekiezen. .84

Vakantieprogramma activeren .86

Kamertemperatuur kortstondig wijzigen .88

Dagtemperatuur instellen 90

Verlagstemperatuur instellen 90

Tijd en dag van de week instellen 92

VRT 320 Programma instellen .94

VRT 330 Basisprogramma's kiezen .96

VRT 330 Programa's P3 en Pi instellen . . . .98

Inschakelen op afstand via de telefoon 100

Installatie

Montage van de regelaar en de ontvanger

Dit product mag alleen door een deskundige instal-.
lateur worden geopend en volgens de afbeeldingen van pagina 102 tot 104 worden gemonteerd.
Hiervoor要去en de bestaande veiligheidsvoorschriften in acht worden genomen.

Levensgevaar door elektrocutie van onder spanning staande delen. Bij werkzaamheden aan het toestel.altijd de stroomtoevoer afsluiten en beveiligigen gegen ongeoorloofd/per ongeluk weein inschakelen.

Voor schade die voortvloeid uit het nicht opvolgen van de aanwijzingen uit deze handleiding en in het bijzonder schade ontstaan door het fout aansluiten van de bedrading of mechanische beschadiging zich wij Niet aansprakelijk.

Tweestanden- of continue regeling (pagea 103)

A Z

Tweestandenregeling (fabrieksinstelling) is vereist als de capaciteit van het verwarmingsapparaat duidelijk boven de berekende warmtebehoefte ligt (b.v. om een grotere warmwatercapaciteit te bereiken).

A Z

Continue regeling valt aan te bevelen als de verwarmingscapaciteit overeenkomt met de berekende warmtebehoefte.

Telefoonafstandsbediening aansluiten (n.v.t. in NL)

De telefooN afstandbediening wordt aangesloten aan de klemmen TEL van de regelaar (zie afbeelding pagina 104). Volg de aanwijzingen op uit de installationhandleiding van de telefooNafstandsbediening.

Technische gegevens

Productbenaming	VRT 320/VRT 330
Bedrijfsspanning regelaar	max. 30 V
Opgenomen vermogen	< 10 mA
Gangreserve	0,5 h
Dagtemperatuur	5 ... 30°C
Verlagingstemperatuur	5 ... 20°C
Schakelverschil (Z)	1 K
Proportioneel bereik (A)	2 K
Doorsnede van de aansluitleidingen	3x0,75 mm²
Beschermingssoort	IP 30
Beschermingsklasse	III
Bedrijfstemperatuur	+ 5 ... + 50 °C
Max. toelaatbare opslagtemperatuur	- 20 ... + 65 °C
Afmetingen (Ixbxd)	111 x 81 x 33 mm
Ingang TEL	1...3 mA

NL Bedrijfsfunctie kiezen

NL Vakantieprogramma activeren

NL Kamertemperatuur kortstondig wijzigien

NL Tijd en dag van de week instellen

NL Inschakelen op afstand via de telefoon
