GEBRUIKSAANWIJZING calorMATIC 400 VAILLANT

Voor de gebruiker en de installateur

Bedienings- en installatiehandleiding

calorMATIC 400

Weersafhankelijke klokthermostaat

VRC 400

NL; BENL

Inhoudsopgave

Inhoudsopgave

Aanwijzingen bij de documentatie .. 4

Gebruikte symbolen 4

Bewaren van de documenten .... 4

Veiligheid 5

Bedieningshandleiding 6

1 Overzicht toestel 6

2 Overzicht display ..... 7

3 Toestelbeschrijving 8

4 Bediening 9

4.1 Bedrijfsfuncties instellen 9

4.2 Dag en tijd instellen.... 12

4.3 Tijdprogramma's instellen ..... 13

4.4 Kamertemperatuur instellen ..... 17

4.5 Warmwatertemperatuur instellen.... 21

4.6 Speciale functies activeren ..... 21

4.7 Infoniveau 24

5 Fabrieksgarantie .....26

6 Recycling en afvoer .....29

Inhoudsopgave

Installatiehandleiding ....30

7 Aanwijzingen bij installatie en gebruik .... 30

7.1 CE-aanduiding ....

7.2 Gebruik conform de voorschriften 30

8 Veiligheidsaanwijzingen en voorschriften 31

8.1 Veiligheidsinstructies 32

8.2 Voorschriften 32

9 Montage 33

9.1 Inbouw in het toestel 33

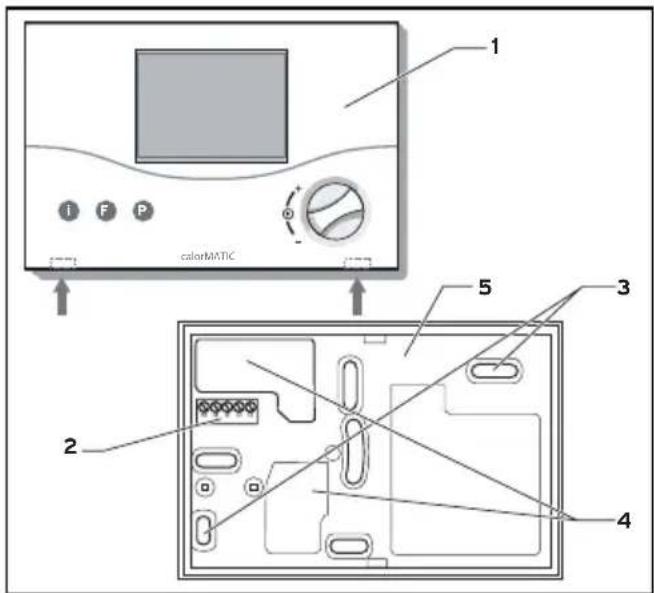

9.2 Wandbevestiging 34

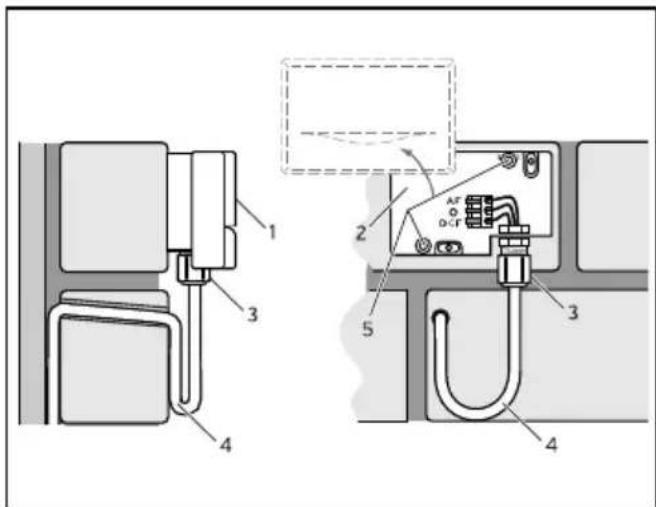

9.3 DCF-ontvanger monteren...... 36

10 Elektrische installatie ..... 39

10.1 Weersafhankelijke klokthermostaat aansluiten ...... 40

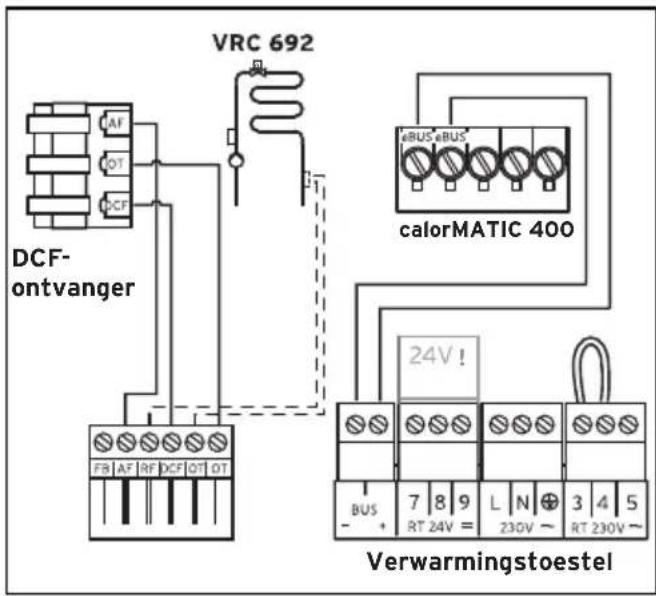

10.2 Buitensor (DCF-ontvanger) O aansluiten 40

10.3 Optionele sensor VRC 692 aansluiten .... 41

11 Inbedrijfname .....42

11.3 Overdracht aan de gebruiker ..... 49

Aanwijzingen bij de documentatie

Aanwijzingen bij de documentatie

De volgende aanwijzingen dienen als wegwijzer door de volledige documentatie. In combinatie met deze installatie- en bedieningshandleiding zijn nog andere documenten van toepassing.

Voor schade die door het niet naleven van deze handleidingen ontstaat, kan Vaillant niet aansprakelijk gesteld worden.

Gebruikte symbolen

Neem bij de installatie van het toestel de veiligheidsaanwijzingen in deze handleiding in acht!

Gevaarlijk!

Onmiddellijk gevaar voor licha- melijk letsel!

- Symbool voor een vereiste activiteit

Bewaren van de documenten

Deze bedienings- en installatiehandleiding doorgeven aan de gebruiker van de installatie. Deze bewaart de handleiding zodat hij hem indien nodig meteen bij de hand heeft.

Veiligheid

Veiligheid

De weersafhankelijke klokthermostaat moet worden geïnstalleerd door een erkend installateur die verantwoordelijk is voor het naleven van de bestaande normen en voorschriften.

Voor schade die door het niet naleven van deze handleiding ontstaat, kan Vaillant niet aansprakelijk gesteld worden.

Bedienings- en installatiehandleiding weersafhankelijke klokthermostaat calorMATIC 400

NL; BENL

1 Overzicht toestel

Bedieningshandleiding

1 Overzicht toestel

Vaillant 1 2 i F P + - colorMATIC

Afb. 1.1 Overzicht toestel

Legenda

1 Display
2 Instelknop (draai en klik)
I Infotoets
F Toets speciale functies
P Programmeertoets/installateurniveau

2 Overzicht display

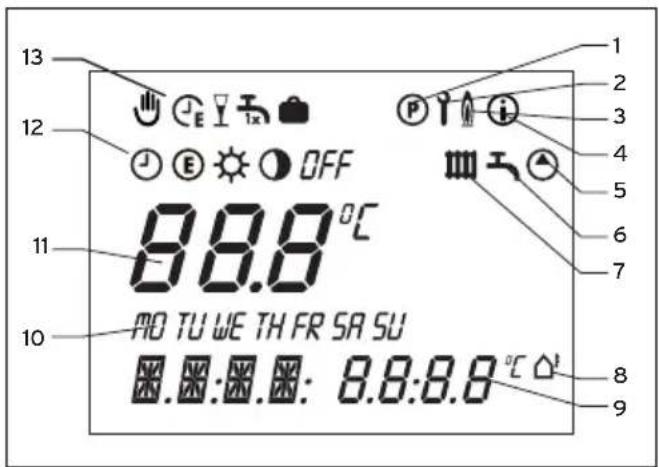

Afb. 2.1 Overzicht display

Legenda

1 Programmering tijdprogramma (hoofdstuk 4.3)
2 Installateurniveau en service-/diagnoseniveau (hoofdstuk 11.1)
3 Weergave verwarmingstoestel in werking
4 Informatieniveau (hoofdstuk 4.7)
5 Circulatiepompsymbool
6 Warmwatersymbool
7 CV-circuitsymbol
8 Symbool buitentemperatuur
9 Multifunctionele weergave
10 Dagen
11 Actuele temperatuur
12 Bedrijfsfuncties (hoofdstuk 4.1)
13 Speciale functies (hoofdstuk 4.6)

3 Toestelbeschrijving

3 Toestelbeschrijving

De calorMATIC 400 is een weersafhankelijke klokthermostaat met weekprogramma voor verwarming, warmwaterbereiding en circulatiepomp voor aansluiting aan Vaillant verwarmingstoestellen met eBus.

Met de calorMATIC 400 kunt u verwarmingsprogramma's instellen afhankelijk van de buitentemperatuur. Bovendien kunt u speciale functies instellen zoals de partyfunctie en de tijdafhankelijke aansturing van een warmwaterboiler en een circulatiepomp.

4 Bediening

Het principe van de bediening is gebaseerd op drie toetsen en een instelknop (Vaillant bedieningsconcept „draai en klik”).

Op het display wordt in de basisweergave de actuele bedrijfsfunctie (bv. Ⓤ of indien geactiveerd, de betreffende speciale functie weergegeven en de actuele kamertemperatuur, de actuele dag, de actuele tijd, de actuele buitentemperatuur, afhankelijk van de vraag het symbool voor verwarming, warm water en/of circulatiepomp.

4.1 Bedrijfsfuncties instellen

Tabel 4.1 geeft een overzicht van de bedrijfsfuncties die u kunt instellen. Daarbij is de ingestelde bedrijfsfunctie van invloed op het tijdprogramma voor verwarming en warmwater- en circulatieprogramma.

• Druk, als de weersafhankelijke klokthermostaat zich in de basisweergave bevindt, één keer op de instelknop: op het display knippert het symbool van de ingestelde bedrijfsfunctie.
• Draai de instelknop tot op het display de gewenste bedrijfsfunctie wordt weergegeven.

Na ca. 5 seconden springt de weergave weer terug naar de basisweergave.

4 Bediening

Symbool	BetekenisVerwarming	BetekenisWarmwater/circulatiepomp
	AutomatischHet cv-circuit wisselt volgens het op de klokthermostaat ingestelde tijdprogramma tussen de bedrijfsfuncties verwarmen een afkoelen .●Het cv-circuitsymbool wordt weergegeven als een verwarmingsvraag is vastgesteld.	De warmwaterboiler/circulatiepomp wisselt volgens het op de klokthermostaat ingestelde tijdprogramma tussen verwarmen aan/uit. Het warmwatersymbool en het circulatiepompsymbool worden weergegeven als het tijdvenster actief is. Het warmwater-symbool knippert als er een warmwatervraag is.
	VerwarmenHet cv-circuit werkt onafhankelijk van het op de klokthermostaat ingestelde tijdprogramma volgens de ingestelde kamertemperatuur.Het cv-circuitsymbool wordt weergegeven als een verwarmingsvraag is vastgesteld.
	AfkoelenHet cv-circuit werkt onafhankelijk van het op de klokthermostaat ingestelde tijdprogramma volgens de afkoeltemperatuur „ECO”.Het cv-circuitsymbool wordt weergegeven als een verwarmingsvraag is vastgesteld.ECOHet cv-circuit wisselt volgens het op de klokthermostaat ingestelde tijdprogramma tussen de bedrijfs-functies verwarmen en uit. Hierbij wordt het cv-circuit in de afkoelfunctie uitgeschakeld, voor zover de vorstbeveiliging (geactiveerd bij buitentemperaturen < 3 °C) niet is geactiveerd. Het cv-circuitsymbool wordt weergegeven als een verwarmingsvraag is vast-gesteld of de vorstbeveiliging is geactiveerd.
		Zie de uitleg onder Automatisch
	UitHet cv-circuit is uit, voor zover de vorstbeveiliging (afhankelijk van de buitentemperatuur < 3 °C) niet is geactiveerd. Als de vorstbeveiliging geactiveerd is wordt het cv-circuitsymbool weergegeven.	De warmwaterboiler wordt onafhankelijk van een ingesteld tijdprogramma niet verwarmd. De circulatiepomp is uitgeschakeld. Het warmwatersymbool en het circulatiepompsymbool worden niet weergegeven.

Tabel 4.1 Bedrijfsfuncties

Bedieningshandleiding weersafhankelijke klokthermostaat calorMATIC 400

NL; BENL

4 Bediening

4.2 Dag en tijd instellen

Buitensensor met DCF

De klokthermostaat is uitgerust voor infrarood-ontvangst. De IR-ontvanger is geïntegreerd in de buitensensor VRC 9535. Na inbedrijfname wordt binnen ca. 5 minuten de actuele tijd automatisch ingesteld. De actuele datum kan via de infotoets worden op opgeroepen. Als er een DCF-entvangst is knippert de dubbe-le punt tussen de uren- en de minuten-weergave.

Als er om welke reden dan ook geen DCF-ontvangst mogelijk is, kan de tijd met de hand worden ingesteld (zie buitensensor zonder DCF).

Buitensensor zonder DCF

Voor het instellen van de actuele tijd en dag op de basisweergave moeten de volgende stappen worden uitgevoerd.

- Druk zo vaak op de instelknop tot een dag begint te knipperen.

- Draai de instelknop tot de actuele dag knippert.

MO = maandag

TU = dinsdag

WE = woensdag

TH = donderdag

FR = vrijdag

SA = zaterdag

SU = zondag

- Druk op de instelknop. De urenweergave begint te knipperen.

• Draai de instelknop tot de actuele urenweergave verschijnt.
• Druk op de instelknop. De minuten-weergave begint te knipperen.
• Draai de instelknop tot de actuele minutenweergave verschijnt.
  Na ca. 5 seconden springt de weergave weer terug naar de basisweergave.

Als op installateurniveau de jaarkalender is geactiveerd (hoofdstuk 11.1), kunt u na de tijd op dezelfde manier ook de dag, de maand en het jaar instellen. Hiermee kan ook automatisch op zomer-/wintertijd worden omgeschakeld.

4.3 Tijdprogramma's instellen

De klokthermostaat is voorzien van een basisprogramma (zie tabel 4.2).

4 Bediening

Tijd-venster	Dag/weekblok	Start-tijd	Eind-tijd
H1 MO-FR 6:00 22:00
H2 ---
H3 ---
H1 SA 7:30 23:30
H2 ---
H3	-	-	-
H1 SO 7:30 22:00
H2 ---
H3 ---

Tabel 4.2 In de fabriek ingesteld programma voor verwarming, warmwaterboiler en circulatiepomp

De in de fabriek ingestelde basisprogramma's kunt u aanpassen aan uw individuele wensen. Het instellen van de gewenste tijden gebeurt in zes stappen:

1. programmeertoets P indrukken
2. tijdprogramma selecteren (verwarmen, warm water of circulatiepomp)
3. tijdvenster selecteren
4. dag of weekblok selecteren
5. starttijd vastleggen
6. eindtijd vastleggen

Per dag kunt u drie tijdvensters definiëren.

Als u op de toets P drukt springt de weergave terug naar de basisweergave.

Voor de duidelijkheid zijn in de volgende tabel de verschillende stappen nog een keer beschreven aan de hand van het voorbeeld voor het tijdprogramma warm water.

Als u het tijdprogramma voor verwarming of circulatiepomp wilt aanpassen, hoeft u na het indrukken van de programmeertoets P slechts het betreffende symbool (cv-circuit of circulatiepomp) te selecteren en door te gaan zoals beschreven in het voorbeeld.

Display Vereiste	stappen
	Druk op de programmeer-toets P: de cursor (zwarte driehoek) markeert de te wijzigen waarde H1), die bovendien knippert. Draai de instelknop tot het waterkraansymbool wordt weergegeven.
	Druk op de instelknop: de cursor markeert de veranderbare waarde (H1), die bovendien knippert. Selecteer het gewenste tijd-venster door de instelknop te draaien. Instelwaarden: H1, H2, H3

4 Bediening

Display Vereiste	stappen
	Druk op de instelknop: de cursor markeert de weergave van het weekblok, die bovendien knippert.Selecteer een blokprogramma of een dag door de instelknop te draaien.Instelwaarden:MO - SUMO - FRSA - SUMO = maandagTU = dinsdagWE = woensdagTH = donderdagFR = vrijdagSA = zaterdagSU = zondag

Display Vereiste	stappen
	Druk op de instelknop: de cursor markeert de starttijd en de urenweergave knip-pert.Selecteer een starttijd door de instelknop te draaien.Voor de instelling van de minuten drukt u opnieuw op de instelknop.
	Druk op de instelknop: de cursor markeert de eindtijd en de urenweergave knip-pert.Selecteer een eindtijd door de instelknop te draaien.Voor de instelling van de minuten klikt u opnieuw op de instelknop.

Tabel 4.3 Tijdvenster instellen

Indien gewenst kunt u de weersafhanke- lijke klokthermostaat omschakelen van weekprogramma op dagprogramma.

- Druk in de basisweergave ca. 10 sec. op de toets F.

Bij de programmering van het tijdvenster worden nu geen dagen meer weergegeven.

4.4 Kamertemperatuur instellen

Als de thermostaat is ingebouwd in een verwarmingstoestel wordt in de basis-weergave de ingestelde kamertemperatuur weergegeven op basis waarvan de aanvoertemperatuur van de ingestelde verwarmingsgrafiek wordt berekend.

De gewenste kamertemperatuur kunt u direct in de basisweergave instellen. Als op het installateurniveau de functie temperatuurniveau is geactiveerd (instelling van verschillende temperatuurniveau's

4 Bediening

per verwarmingsvenster, zie 11.1), verschijnt in de weergave de op dit moment ingestelde kamertemperatuur (T-H1, T-H2, T-H3).

Als de thermostaat met de wandsokkel buiten het verwarmingstoestel is gemonteerd wordt in de basisweergave de actueel gemeten kamertemperatuur weergegeven.

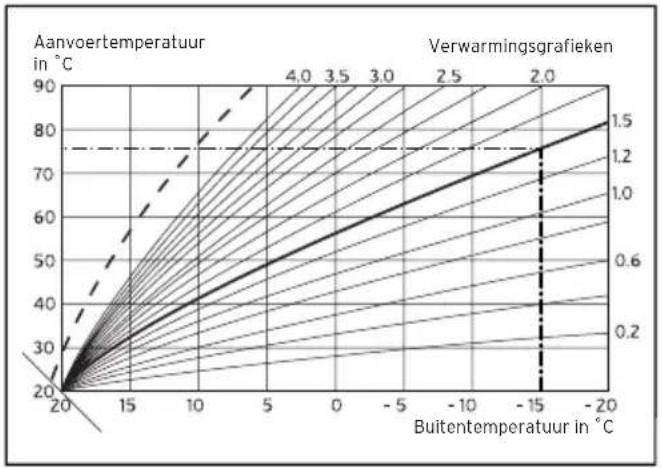

Afb. 4.1 Diagram ingestelde kamertermperatuur

Aan de hand van het diagram in afb. 4.1 kunt u de samenhang herkennen tussen ingestelde kamertemperatuur en de ver-

warmingsgrafiek. Als u de ingestelde kamertemperatuur verhoogt verschuift de verwarmingsgrafiek zich parallel via een 45°-as en daarmee ook de door de weersafhankelijke klokthermostaat te regelen aanvoertemperatuur.

Kamertemperatuur direkt instellen

- Draai de instelknop (display in de basis-weergave).

De weergave van de actuele temperatuur verdwijnt, het zon-symbool wordt weergegeven op het bedrijfsfunctieniveau en de ingestelde kamertemperatuur op het multifunctionele niveau (bv. TEMP 20,0 °C).

- Door de instelknop te draaien kunt u de gewenste kamertemperatuur direct (na ca. 1 sec.) instellen.

Na ca. 5 seconden springt de weergave weer terug naar de basisweergave.

Gewenste kamertemperatuur voor tijdvensters instellen (alleen mogelijk als de functie „Temperatuurniveau“ op het installateurniveau is geactiveerd - punt 11.1). Daarbij kan in ieder tijdvenster een eigen kamertemperatuur worden ingesteld.

- Druk zo vaak op de instelknop tot op de multifunctionele weergave T-H1 en de ingestelde temperatuur wordt weerge-

4 Bediening

geven. De ingestelde temperatuur knippert.

- Draai de instelknop tot de gewenste kamertemperatuur voor het tijdvenster H1 wordt weergegeven.

Aan alle tijdvensters met H1 is de nieuwe ingestelde kamertemperatuur toegewezen.

- Druk op de instelknop. De weergave T-H2 verschijnt met een ingestelde temperatuur. De ingestelde temperatuur knippert.

- Draai de instelknop tot de gewenste kamertemperatuur voor het tijdvenster H2 wordt weergegeven.

Aan alle tijdvensters met H2 is de

nieuwe ingestelde kamertemperatuur toegewezen.

• Druk op de instelknop. De weergave T-H3 verschijnt met een ingestelde temperatuur. De ingestelde temperatuur knippert.
• Draai de instelknop tot de gewenste kamertemperatuur voor het tijdvenster H3 wordt weergegeven.

Aan alle tijdvensters met H3 is de nieuwe ingestelde kamertemperatuur toegewezen.

Na ca. 5 seconden springt de weergave weer terug naar de basisweergave.

Afkoeltemperatuur „ECO" instellen

• Druk zo vaak op de instelknop tot ECO met de ingestelde temperatuur verschijnt op de multifunctionele weergave. De afkoeltemperatuur wordt weergegeven en begint te knipperen.
• Draai de instelknop tot de gewenste afkoeltemperatuur wordt weergegeven (bv. ECO 15,0 °C).

Na ca. 5 seconden springt de weergave weer terug naar de basisweergave.

4.5 Warmwatertemperatuur instellen

De warmwatertemperatuur kunt u direct op de basisweergave instellen.

Let ook op de ingestelde, maximale warmwater-temperatuur van het verwarmingstoestel.

• Druk zo vaak op de instelknop tot op de multifunctionele weergave DHW met de ingestelde temperatuur verschijnt. De ingestelde temperatuur knippert.
• Draai de instelknop tot de gewenste warmwater-temperatuur wordt weergegeven (bv. DHW 60 °C).

Na ca. 5 seconden springt de weergave weer terug naar de basisweergave.

4.6 Speciale functies activeren

Met de toets F komt u bij de speciale functies. U kunt de volgende functies activeren.

4 Bediening

Display Vereiste

stappen

Quick-VetoMet de functie Quick-Veto kunt u de ingestelde kamertemperatuur voor een korte tijd wijzigen (tot het volgende tijdvenster). Druk één keer op de toets speciale functie F: op het display verschijnen het symbool Quick-Veto en de bijbehorende Quick-Veto-kamertemperatuur, die bovendien knippert. Draai de instelknop tot de gewenste Quick-Veto-kamertemperatuur wordt weergegeven. Na ca. 10 sec. wisselt de weergave weer terug naar de basisweergave: de functie is geactiveerd. Om de functie eerder te deactiveren, hoeft u alleen op de toets F te drukken.

Display Vereiste

stappen

SpaarfunctieMet de spaarfunctie kunt u de verwarming voor een instelbare tijd afkoelen onafhankelijk van het ingestelde tijdprogramma.Druk twee keer op de toets speciale functies: op het display verschijnt het symbool voor de spaarfunctie. Daarnaast verschijnt de tijd, die bovendien knippert. Door de instelknop te draaien kunt u de eindtijd instellen. Vanaf dat instelpunt gaat de verwarming over op de afkoelfunctie. Na ca. 10 sec. springt de weergave weer terug naar de basisweergave: de functie is geactiveerd. Om de functie eerder te deactiveren, hoeft u alleen op de toets F te drukken.PartyfunctieAls u de partyfunctie activeert,wordt de verwarmingsfase ookna aanvang van de volgendeafkoelfase voortgezet. Dat geldtook voor het tijdprogrammavoor warm water en circulatiepomp. Druk drie keer op detoets speciale functie F: op hetdisplay verschijnt het partysymbol, na ca. 10 sec. is de functiegeactiveerd.Deze functie wordt automatischgedeactiveerd bij het bereikenvan de volgende verwarmingsfase. Als u de functie eerderwilt deactiveren, hoeft u alleende toets F in te drukken.De functie kan alleen wordengeactiveerd in de bedrijfsfunctie„Auto” ⏻ of „Eco” Ⓔ

Display Vereiste	stappen
	Eenmalige boilerladingMet de functie eenmalige boilerlading kunt u onafhankelijk van het vooraf ingesteld tijdprogramma de boiler één keer opladen. Druk vier keer op de toets speciale functie: op het display verschijnt het symbool Eenmalige boilerlading. Na ca.10 sec. is de functie geactiveerd. Als u de functie eerder wilt deactiveren, hoeft u alleen de toets F in te drukken.

4 Bediening

Display Vereiste

stappen

VakantiefunctieDoor de vakantiefunctie wordt de thermostaat uitgeschakeld, de vorstbeveiligingsfunctie blijft echter in werking. Ook de warmwater- en circulatiepomp worden uitgeschakeld.Druk vijf keer op de toets speciale functie F: op het display verschijnt het symbool vakantiefunctie en het ingesteld aantal vakantiedagen, dat bovendien knippert. Draai de instelknop tot het gewenste aantal vakantiedagen verschijnt. Na 10 sec. is de functie geactiveerd en de bedrijfsfunctie wordt voor de geselecteerde tijd op OFF resp. Uit gezet (zie hoofdstuk 4.1). Als u de functie eerder wilt deactiveren, hoeft u alleen de toets F in te drukken.

Display Vereiste	stappen
	→ VakantiefunctieAls de bescherming tegen de legionellabacterie is geactiveerd wordt deze functie op de laatste vakantiedag uitgevoerd.

Tabel 4.4 Speciale functies

4.7 Infoniveau

Als u de infotoets indrukt komt u op het infoniveau. Het infosymbool verschijnt op het display zodra u het infoniveau hebt opgeroepen. Als u meerdere keren op de infotoets drukt, wordt achtereenvolgens de volgende informatie weergegeven:

- naam van de weersafhankelijke klokthermostaat (calorMATIC 400)

Bediening 4

• ingestelde Quick-Veto-kamertemperatuur (indien geactiveerd)
• ingestelde kamertermperatuur T-H1 (indien geactiveerd bv. T-H1 20,0 °C)
• ingestelde kamertermperatuur T-H2 (indien geactiveerd bv. T-H2 23,0 °C)
• ingestelde kamertermperatuur T-H3 (indien geactiveerd bv. T-H3 20,0 °C)
• ingestelde kampertermperatuur, indien het temperatuurniveau niet is geactiveerd (bv. TEMP 21,5 °C)
• ingestelde afkoeltemperatuur (bv. ECO 15,0 °C)
• ingestelde warmwater-temperatuur (bv. DHW 60 °C)

• dag/maand/jaar (indien jaarkalender is geactiveerd)

• ingestelde tijdprogramma's voor verwarming (ieder afzonderlijk tijdvenster per dag)

• ingestelde tijdprogramma's voor warm water (ieder afzonderlijk tijdvenster per dag)
• ingestelde tijdprogramma's voor circu- latiepomp (ieder afzonderlijk tijdven- ster per dag)

5 Fabrieksgarantie

5 Fabrieksgarantie

Nederland

Fabrieksgarantie wordt verleend alleen indien de installatie is uitgevoerd door een door Vaillant B. V. erkende installateur conform de installatievoorschriften van het betreffende product. De eigenaar van een Vaillant product kan aanspraak maken op fabrieksgarantie welke conform zijn aan de algemene garantiebepalingen van Vaillant B. V. Garantiewerkzaamheden worden uitsluitend door de servicedienst Vaillant B. V. of door een door Vaillant B. V. aangewezen installatiebedrijf uitgevoerd. Eventuele kosten die gemaakt zijn voor werk-

zaamheden aan een Vaillant product gedurende de garantieperiode komen alleen in aanmerking voor vergoeding indien vooraf toestemming is verleend aan een door Vaillant B. V. aangewezen installatiebedrijf en als het conform de algemene garantiebepalingen een werkelijk garantiegeval betreft.

België

De producten van de NV Vaillant zijn gewaarborgd tegen alle materiaal- en constructiefouten voor een periode van twee jaar vanaf de datum vermeld op het aankoopfactuur dat u heel nauwkeurig dient bij te houden.

Fabrieksgarantie 5

De waarborg geldt alleen onder de volgende voorwaarden:

1. Het toestel moet door een erkend gekwalificeerd vakman geplaatst worden, onder zijn volledige verantwoordelijkheid, en zal erop letten dat de normen en installatievoorschriften nageleefd worden.

2. Het is enkel aan de technici van de Vaillant fabriek toegelaten om herstellingen of wijzigingen aan het toestel onder garantie uit te voeren, opdat de waarborg van toepassing zou blijven. De originele onderdelen moeten in het Vaillanttoestel gemonteerd zijn, zoniet wordt de waarborg geannuleerd.

3. Teneinde de waarborg te laten gelden, moet u ons de garantiekaart volledig ingevuld, ondertekend en gefrankeerd terugzenden binnen de veertien dagen na de installatie! De waarborg wordt niet toegekend indien de slechte werking van het toestel het gevolg is van een slechte regeling, door het gebruik van een niet overeenkomstige energie, een verkeerde of gebrekkige installatie, de nietnaleving van de gebruiks-aanwijzing die bij het toestel gevoegd is, door het niet opvolgen van de normen betreffende de installatievoorschriften, het type van lokaal of verluchting, verwaarlozing, overbelasting, bevriezing, elke normale slijtage of

5 Fabrieksgarantie

elke handeling van overmacht. In dit geval zullen onze prestaties en de geleverde onderdelen aangerekend worden. Bij facturatie, opgesteld volgens de algemene voorwaarden van de na-verkoop-dienst, wordt deze steeds opgemaakt op de naam van de persoon die de oproep heeft verricht en/of de naam van de persoon bij wie het werk is uitgevoerd, behoudens vooraf-gaand schriftelijk akkoord van een derde persoon (bv. huurder, eigenaar, syndic, enz.) die deze factuur uitdruk-kelijk ten zijne laste neemt. Het fac-tuurbedrag zal contant betaald moeten worden aan de fabriekstechnicus die het werk heeft uitgevoerd. Het herstellen of vervangen van onderdelen tijdens de garantieperiode heeft geen verlenging van de waarborg tot gevolg. De toekenning van garantie sluit elke betaling van schadevergoeding uit en dit tot voor om het even welke reden ze ook gevraagd wordt. Voor elk verschil, zijn enkel de Tribunalen van het district waar de hoofdzetel van de vennootschap gevestigd is, bevoegd.

Recycling en afvoer 6

6 Recycling en afvoer

De thermostaat en de garnituren horen niet bij het huisvuil. Zorg ervoor, dat het oude toestel en evt. aanwezige garnituren op een correcte manier worden afgevoerd.

Bedieningshandleiding weersafhankelijke klokthermostaat calorMATIC 400

NL; BENL

7 Aanwijzingen bij installatie en gebruik

Installatiehandleiding

7 Aanwijzingen bij installatie en gebruik

De montage, de elektrische aansluiting, de instellingen op het toestel en de eerste inbedrijfname mogen uitsluitend door een erkend installateur worden uitgevoerd!

7.1 CE-aanduiding

Met de CE-aanduiding wordt aangegeven dat de weersafhankelijke cv-thermostaat calorMATIC 400 in combinatie met Vaillant verwarmingstoestellen voldoet aan de fundamentele vereisten van de richtlijn over elektromagnetische compatibiliteit (richtlijn 89/336/EEC) en de laagspanningsrichtlijn (richtlijn 73/23/EEC).

7.2 Gebruik conform de voorschriften

De weersafhankelijke klokthermostaat calorMATIC 400 is gebouwd op basis van de laatste stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen er bij ondeskundig gebruik gevaren voor lichamelijk letsel van de gebruiker of derden ofwel beschadiging van de toestellen en andere voorwerpen ontstaan. De cv-thermostaat calorMATIC 400 is bestemd voor de weers- en tijdsafhanke-

Aanwijzingen bij installatie en gebruik 7, Veiligheidsaanwijzingen en voorschriften 8

lijke aansturing van een cv-installatie met een cv-circuit met en zonder warmwaterbereiding/circulatiepomp in combinatie met een verwarmingstoestel met een eBus-interface van Vaillant.

Een ander of daarvan afwijkend gebruik is niet conform de voorschriften. Voor de hierdoor ontstane schade kan de fabrikant/leverancier niet aansprakelijk gesteld worden.

De gebruiker draagt hiervoor zelf het risico. Tot het gebruik conform de voorschriften behoort ook het in acht nemen van de bedienings- en installatiehanleiding.

8 Veiligheidsaanwijzingen en voorschriften

Het toestel moet worden geïnstalleerd door een erkend installateur die verantwoordelijk is voor het naleven van de bestaande normen en voorschriften.

Voor schade die door het niet naleven van deze handleiding ontstaat, kan Vaillant niet aansprakelijk gesteld worden.

8 Veiligheidsaanwijzingen en voorschriften

8.1 Veiligheidsinstructies

Gevaarlijk!

Levensgevaar door elektrocutie aan spanningsvoerende aansluitingen.

Voor werkzaamheden aan het toestel, de stroomtoevoerleiding uitschakelen en tegen opnieuw inschakelen beveiligen.

Klokthermostaat alleen zonder spanning uit de wandbehuizing nemen resp. uit de sokkel trekken.

8.2 Voorschriften

Gebruik voor de bedrading normale in de handel verkrijgbare leidingen.

- Minimale diameter van de leidingen: 0,75 mm ^2

De volgende maximale lengtes van de leidingen mogen niet worden overschreden.

- Busleidingen: 300 m

Aansluitleidingen met 230 V en busleidingen moeten vanaf een lengte van 10 m afzonderlijk worden gelegd.

De klokthermostaat mag alleen geïnstalleerd worden in droge ruimtes.

Veiligheidsaanwijzingen en voorschriften 8, Montage 9

Nederland

De elektrische installatie dient uitgevoerd te worden conform de NEN 1010 (Veiligheidsbepalingen voor laagspanningsinstallaties).

België

Neem bij de elektrische installatie de geldende ARAB-voorschriften in acht.

9 Montage

De weersafhankelijke thermostaat kan naar keuze in het verwarmingstoestel worden geïntegreerd of bv. in de woon-kamer met de bijgevoegde wandsokkel

Installatiehandleiding weersafhankelijke klokthermostaat calorMATIC 400

worden geïnstalleerd aan de wand. Daarbij vindt de verbinding naar het verwarmingstoestel slechts plaats via een 2-aderige verbindingsleiding.

9.1 Inbouw in het toestel

Voor het inbouwen van de weersafhankelijke thermostaat direct in de voorkap van het verwarmingstoestel hoeft u slechts de voorkap van het verwarmings-toestel te verwijderen en de thermostaat met de bijbehorende socket in de juiste aansluiting te steken.

NL; BENL

9 Montage

9.2 Wandbevestiging

De weersafhankelijke thermostaat calor-MATIC 400 is zo opgebouwd dat deze ook als afstandsbediening met en zonder binnencompensatie kan worden gebruikt. Installeer daarbij de klokthermostaat zo, dat de kamertemperatuur zonder belemmeringen kan worden gedetecteerd (vermijding van opgestuwde warmte, geen installatie op koude wanden enz.).

De meest gunstige installatieplaats is meestal op een binnenwand in de huiska- mer op een hoogte van ca. 1,5 m. Daar moet de klokthermostaat de circulerende lucht in de kamer kunnen detecteren, niet gehinderd door meubels, gordijnen of andere voorwerpen. In de kamer, waarin de thermostaat is geplaatst, moeten bij gebruik van de binnencompensatie alle radiatorkranen volledig worden geopend.

De verbinding met het verwarmingstoe-stel vindt plaats met een twee-aderige busleiding (eBus), zie afb. 10.1.

• Trek de klokthermostaat (1) van de wandsokkel (5).
• Boor twee bevestigingsgaten (3) met een diameter van 6 mm (zoals in afb. 9.1) en plaats de meegeleverde pluggen.
• Leid de aansluitkabel door de kabeldoorvoer (4).

Montage 9

• Bevestig de wandsokkel met de beide meegeleverde schroeven aan de wand.
• Sluit de aansluitkabel aan zoals in hoofdstuk 10.

1 i F P colorMATIC 2 3 4 5

Afb. 9.1 Montage van de kamer(klok)thermostaat

9 Montage

• Plaats de klokthermostaat (1) zo op de wandsokkel (5), dat de pennen aan de achterkant van het bovenste gedeelte in de openingen (2) passen.
• Druk de klokthermostaat op de wand-sokkel totdat deze vastklikt.

9.3 DCF-ontvanger monteren

Dit toestel mag alleen door een erkend installateur geopend en volgens de afbeeldingen geïnstalleerd worden. Hierbij moeten de bestaande veiligheidsin-structies en de installatiehandleidingen van het verwarmingstoestel en van de verwarmingsthermostaat in acht geno-men worden.

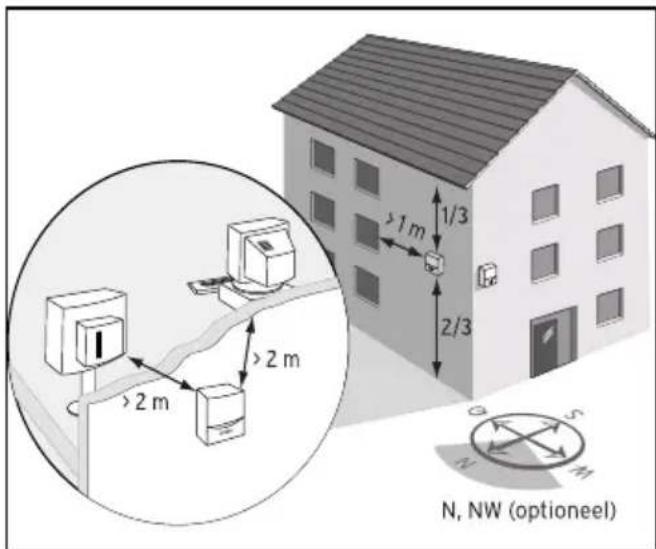

Montageplaats

Voor de montage moet worden gecontroleerd of het tijdsignaal goed kan worden ontvangen. Hiervoor wordt een provisorische bedrading gelegd met het verwarmingstoestel. Installeer de DCF-ontvanger met een geïntegreerde buitensensor (afb. 9.2) niet op een plaats die beschermd wordt tegen wind noch op een plaats die bijzonder tochtig is. Niet blootstellen aan directe zonnestralen!

Bij gebouwen tot 3 etages op 2/3 van de fassadehoogte, bij meer dan 3 etages tussen 2de en 3de etage monteren.

1/3 >1 m 2/3 >2 m >2 m N, NW (optioneel)

Afb. 9.2 DCF-ontvanger montageplaats

Attentie!

Gevaar voor vochtig worden van muur en toestel!

Zorg met een passende kabelgeleiding en een zorgvuldige manier van werken voor de waterdichtheid van de DCF-ontvanger en het gebouw.

Het toestel moet in de inbouwpositie, zoals weergegeven in afbeelding 9.3, aan de muur worden bevestigd!

De kabelinvoer (pos. 3, afb. 9.3.) moet naar onderen wijzen.

9 Montage

Afb. 9.3 DCF-ontvanger inbouwpositie

- Leg een eigen aansluitkabel (4) met een lichte bocht naar buiten.

• Open de behuizing (2) en bevestig deze met 2 schroeven (5) aan de wand.
• Schuif de aansluitkabel van beneden door de kabelinvoer (3).

U hoeft de schroef niet los te maken. De pakking in de schroef past zich aan aan de diameter van de gebruikte kabel (kabeldiameter: 4,5 tot 10 mm).

- Vergeet bij het plaatsen van het bovendeel van de behuizing (1) niet de pakking en druk op het bovendeel tot deze vastklikt.

AF O DCF ≈ 40 mm Ø 4,5 · 10 mm

Afb. 9.4 DCF-ontvanger aansluiting van de kabel

De synchronisatietijd bedraagt in de regel ca. 5 minuten en kan afhankelijk van de plaatselijke situatie, bouw-omstandigheden zoals het weer max. 20 minuten duren.

Installatiehandleiding weersafhankelijke klokthermostaat calorMATIC 400

10 Elektrische installatie

De elektrische aansluiting mag alleen door een erkend installateur worden uitgevoerd.

Gevaarlijk!

Levensgevaar door elektrocutie aan spanningsvoerende aansluitingen. Voor werkzaamheden aan het toestel, de stroomtoevoer uitschakelen en beveiligen tegen opnieuw inschakelen.

NL; BENL

10 Elektrische installatie

10.1 Weersafhankelijke klokthermo- staat aansluiten

Als de thermostaat direct in het verwarmingstoestel wordt ingebouwd, dan vindt de elektrische aansluiting direct plaats via de socket, die in de daarvoor bestemde aansluitstekker in het verwarmingstoestel wordt geplaatst.

Bij wandbevestiging vindt de communicatie met het verwarmingstoestel plaats via de eBus. Alle eBus-aansluitstekkers zijn zo uitgevoerd, dat een draad van tenminste 2 x 0,75 mm ^2 (aanbevolen) per aansluitklem kan worden aangesloten. Daarbij kunnen de leidingen worden verwisseld, zonder dat daardoor de communicatie wordt beïnvloed (afb. 10.1).

Neem ook de handleiding van het verwarmingstoestel in acht. Op het verwarmingstoestel mag de brug tussen de aansluitklemmen 3 en 4 niet worden verwijderd.

10.2 Buitensor (DCF-ontvanger) aansluiten

De buitensor wordt direct op het verwarmingstoestel aangesloten. Neem bij het aansluiten de handleiding van het verwarmingstoestel in acht.

VRC 692 DCF- ontvanger calorMATIC 400 24V! BUS 7 8 9 L N 3 4 5 RT 24V = Z30V ~ RT 230V ~ Verwarmingstoestel

Afb. 10.1 Elektrische aansluiting (DCF-ontvanger)

10.3 Optionele sensor VRC 692 aansluiten

Bij een combinatie met vloerverwarming kan een optionele sensor voor het regelen van de afvoertemperatuur worden aangesloten.

Als in de installatie een open verdeler aanwezig is, dan is deze sensor verplicht.

De sensor VRC 692 wordt direct op het verwarmingstoestel aangesloten (zie afb. 10.1).

Neem bij het aansluiten de handleiding van het verwarmingstoestel in acht.

11 Inbedrijfname

11 Inbedrijfname

Om de installatieparameters optimaal op de situatie af te stemmen is het nodig enkele installatieparameters in te stellen. Deze installatieparameters zijn samengevat op een bedieningsniveau en mogen alleen worden ingesteld door de installateur.

Het service-/diagnoseniveau is eveneens voor de installateur bedoeld en biedt hem ondersteuning bij de service.

Met de toets P komt u op het installateurniveau.

• Druk ca. 10 sec op de toets P.
Op het display verschijnen het schroef/sleutel-symbool en de eerste parameter.
- Druk op de instelknop. Zo kunt u alle installatieparameters achtereenvolgens oproepen.
- Draai de instelknop om de gewenste waarden in te stellen.

Als u op de toets P drukt springt de weergave terug naar de basisweergave.

De volgende installatieparameters kunt u oproepen en wijzigen.

Inbedrijfname 11

Display Instellen	door de instel-knop te draaien
	AfkoeltemperatuurFabrieksinstelling: 15 °CInstelbereik: 5 ... 30 °C
	Ingestelde waarde warmwatertemperatuurFabrieksinstelling: 60 °CInstelbereik 35 ... 70 °C
	Correctie werkelijke kamertemperatuur(Aanpassing van de weer-gegeven waarde met max. +/- 3 °C)Fabrieksinstelling 0 °C

Installatiehandleiding weersafhankelijke klokthermostaat calorMATIC 400

Display Instellen	door de instel-knop te draaien
	Bescherming tegen de legionellabacterie1=activeren van de bescherming tegen legionellabacterie.Altijd op woensdag 1 uur voor het eerste tijdvenster wordt een aangesloten warmwaterboiler verwarmd tot 70 °C en de circulatie-pomp gedurende minimaal 30 minuten in werking ge-steld.Fabrieksinstelling = 0 (niet geactiveerd)

NL; BENL

11 Inbedrijfname

Display Instellen	door de instel-knop te draaien
	VerwarmingsgrafiekDe verwarmingsgrafiek geeft de verhouding tussen buitentemperatuur en aan-voertemperatuur weer.Fabrieksinstelling: 1,2
	Binnencompensatie (alleen wandbevestiging)1 = binnencompensatie (rekening houden met de kamertemperatuur bij de berekening van de aanvoer-temperatuur)2 = thermostaatfunctie (uitschakelen van de verwarming bij het bereiken van de ingestelde kamertemperatuur)Fabrieksinstelling: 0 = geen binnencompensatie

Display Instellen	door de instel-knop te draaien
	Minimumtemperatuur (laagste punt)Instelbereik 15 ... 90 °CFabrieksinstelling: 15 °C
	Vertraging vorstbeveiligingTijdelijke onderdrukking van de vorstbeveiliging(wordt geactiveerd bij buitentemperaturen < 3 °C)Instelbereik: 0 ... 12 hFabrieksinstelling: 0 h
	Buitentemperatuur-uit-schakelgrensUitschakeltemperatuur vooruitschakeling van de ver-warming afhankelijk van de behoefteInstelbereik: 5 ... 50 °CFabrieksinstelling: 22 °C
	CorrectiebuitentemperatuurWijziging van de feitelijk gemeten temperatuur met een ingestelde waarde, om externe invloeden te comp-penseren.Instelbereik: -5 ... +5 °CFabrieksinstelling: 0 °C

Display Instellen	door de instel-knop te draaien
	Open verdelermet VRC 692:0 = afvoertemperatuur-regeling1 = aanvoertemperatuur-regeling met open ver-delerzonder VRC 692:0 = uit1 = zonder functieFabrieksinstelling 0 = uit

11 Inbedrijfname

Display Instellen	door de instel-knop te draaien
	Instelwaarde dagvoor de activering van dejaarkalender
	Instelwaarde maandvoor de activering van dejaarkalender

Display Instellen	door de instel-knop te draaien
	Instelwaarde jaarvoor de activering van dejaarkalender
	TemperatuurniveauActiveren van de instellingvan verschillendetemperatuurniveau's pertijdvenster.0 = temperatuurniveau uit1 = temperatuurniveau aanfabrieksinstelling: 0
	TemperatuurniveauTijdvenster H1(alleen als temperatuurni-veaus zijn geactiveerd)
	TemperatuurniveauTijdvenster H2(alleen als temperatuurni-veaus zijn geactiveerd)
	TemperatuurniveauTijdvenster H3(alleen als temperatuurni-veaus zijn geactiveerd)

Tabel 11.1 Installatieparameters

Installatiehandleiding weersafhankelijke klokthermostaat calorMATIC 400

11.2 Service-/diagnoseniveau

U komt op het service-/diagnoseniveau met de toets P en de instelknop.

- Druk ca. 3 sec. op de toets P en tegelijkertijd op de instelknop.

Tijdens de eerste stap wordt een warmtevraag van 50 °C teweeggebracht om de overdracht aan het verwarmingstoestel te controleren.

Daarna kunt u alle testmogelijkheden oproepen door de instelknop te draaien of deze in te drukken (zie tabel 11.2). Als u op de toets P drukt springt de weergave terug naar de basisweergave.

NL; BENL

11 Inbedrijfname

De volgende tests kunnen worden opge-roepen.

Instelknop Test	Testprocedure
Indrukken en toets P indrukkenca. 3 sec.	Warmtevraag Er wordt een verwarmingsvraag van 50 °C gesimuleerd. Brander op het verwarmingstoestel gaat aan, de pomp start (alleen tot de max. aanvoer-temperatuurbegrenzing van het verwarmingstoestel!).
Draaien Warmwatervraag Er wordt een warmwatervraag geactiveerd, de laadpomp gaat werken, alle andere actoren worden uitgeschakeld.
Draaien Circulatiepomp De circulatiepomp wordt aangestuurd (indien aangesloten). Alle andere actoren worden uitgeschakeld.
Indrukken Displaytest Alle displayelementen worden weergegeven.
Indrukken Softwa reversie De softwareversie wordt weergegeven.

Tabel 11.2 Testprocedure

Reset op fabrieksinstelling

- Om de klokthermostaat weer op de fabrieksinstelling te zetten, drukt u ca. 15 sec. op de P-toets.

Als de displayweergave twee keer aan en uit is gegaan, is de thermostaat volledig gereset op de fabrieksinstellingen. Dat betekent, dat alle individuele instellingen opnieuw moeten worden uitgevoerd.

11.3 Overdracht aan de gebruiker

De gebruiker van de weersafhankelijke klokthermostaat moet uitleg krijgen over het gebruik en de werking van het toestel.

• Geef de gebruiker de voor hem bestemde handleidingen en toestelpapieren, zodat hij ze kan bewaren.
• Neem samen met de gebruiker de bedieningshandleiding door en beantwoord eventueel zijn vragen.
• Wijs de gebruiker vooral op de veiligheidsinstructies die hij in acht moet nemen.
• Wijs de gebruiker erop dat de handleidingen in de buurt van de klokthermostaat moeten worden bewaard.

12 Technische gegevens, 13 Vaillant servicedienst

Aanduiding Eenheid
Bedrijfsspanning Umax V 24
Toegestane omgevingstemperatuur max.	°C 50
Stroomopname mA < 17
Minimale diameter van de aansluitleidingen	mm ^2	0,75
Beschermingsklasse IP 20
Beschermingsklasse voor regeltoestel		III
Afmetingen
Hoogte mm 97
Breedte mm 146
Diepte	mm 40

De servicedienst is er ter ondersteuning van de installateur en tijdens kantoor-uren te bereiken op nummer (020) 565 92 00.

België

Vaillant nv-sa

Golden Hopestraat 15

1620 Drogenbos

Tel. [phone]

Golden Hopestraat 15

1620 Drogenbos

Tel. [phone]

BEFR

Vaillant BV

Postbus 23250 ■ 1100 DT Amsterdam ■ Telefoon 020 / 565 92 00

Telefax 020 / 696 93 66 ■ www.vaillant.nl ■ [e-mail]

N.V. Vaillant S.A.

Rue Golden Hopestraat 15 ■ B-1620 Drogenbos ■ Tel. [phone]

Fax [phone] www.vaillant.be [e-mail]
