Caractéristique	Détails
Type de projecteur	Projecteur à courte focale
Résolution	WXGA (1280 x 800)
Luminosité	3200 lumens
Contraste	3000:1
Technologie d'affichage	3LCD
Connectivité	HDMI, VGA, USB, RS-232
Dimensions	295 x 215 x 77 mm
Poids	2,6 kg
Durée de vie de la lampe	Environ 6000 heures (mode éco)
Niveau sonore	28 dB (mode éco)
Utilisation recommandée	Présentations professionnelles, salles de classe
Maintenance	Nettoyage régulier des filtres, remplacement de la lampe
Sécurité	Éviter l'exposition à l'humidité, ne pas obstruer les ventilations
Garantie	2 ans

FOIRE AUX QUESTIONS - VPLSW631C SONY

Comment connecter le projecteur SONY VPLSW631C à mon ordinateur ?

Utilisez un câble HDMI pour relier le port HDMI de votre ordinateur au port HDMI du projecteur. Assurez-vous de sélectionner la bonne source sur le projecteur.

Pourquoi mon projecteur ne s'allume pas ?

Vérifiez que le projecteur est correctement branché à une prise électrique et que le câble d'alimentation est en bon état. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment ajuster la mise au point de l'image sur le SONY VPLSW631C ?

Utilisez la molette de mise au point située sur le projecteur pour ajuster la netteté de l'image. Tournez-la jusqu'à ce que l'image soit claire.

Quels types de fichiers vidéo puis-je projeter avec le SONY VPLSW631C ?

Le projecteur prend en charge divers formats vidéo via HDMI. Assurez-vous que votre source vidéo est compatible avec les formats pris en charge tels que MP4, AVI, et MKV.

Comment remplacer l'ampoule du projecteur ?

Consultez le manuel d'utilisation pour localiser le compartiment de l'ampoule. Débranchez le projecteur, retirez le couvercle du compartiment, retirez l'ampoule usagée en suivant les instructions, puis installez la nouvelle ampoule en veillant à bien la fixer.

Le son est faible, que puis-je faire ?

Vérifiez le volume du projecteur ainsi que le volume de la source audio. Assurez-vous également que les haut-parleurs externes, si utilisés, sont correctement connectés et allumés.

Comment ajuster la taille de l'image projetée ?

Vous pouvez ajuster la taille de l'image en modifiant la distance entre le projecteur et l'écran. Plus le projecteur est éloigné de l'écran, plus l'image sera grande.

Pourquoi l'image projetée est-elle floue ?

Vérifiez la mise au point et assurez-vous que le projecteur est bien positionné par rapport à l'écran. Évitez également d'avoir des objets obstruant le chemin de projection.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Allez dans le menu des paramètres, sélectionnez 'Réglages' puis 'Réinitialiser' et choisissez 'Réinitialiser aux paramètres d'usine'.

Le projecteur ne détecte pas ma source vidéo, que faire ?

Assurez-vous que la source vidéo est allumée et correctement connectée. Essayez de changer le port HDMI ou de redémarrer le projecteur.

MODE D'EMPLOI VPLSW631C SONY

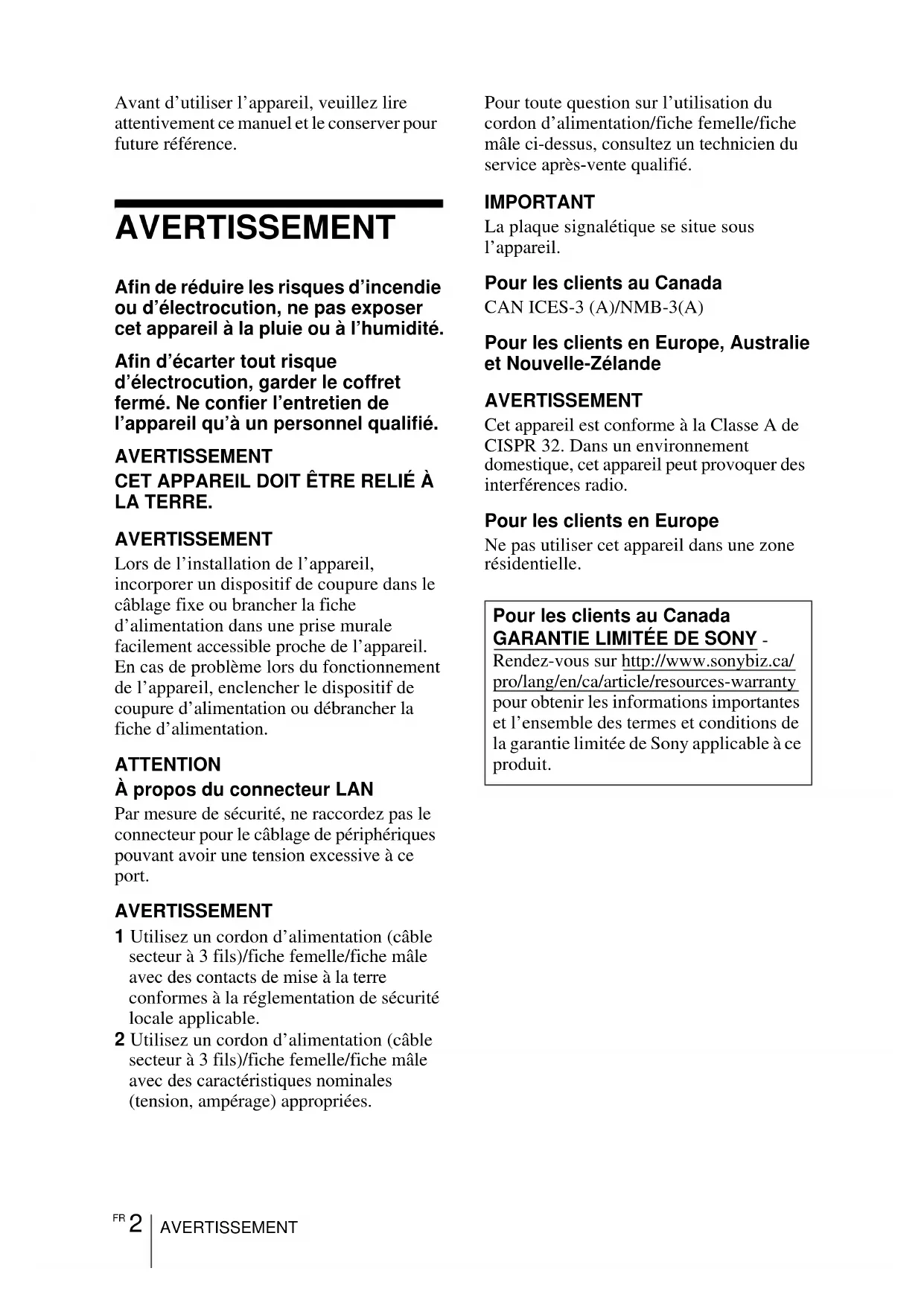

AVERTISSEMENT Avant d’utiliser l’appareil, veuillez lire attentivement ce manuel et le conserver pour future référence. AVERTISSEMENT Afin de réduire les risques d’incendie ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité. Afin d’écarter tout risque d’électrocution, garder le coffret fermé. Ne confier l’entretien de l’appareil qu’à un personnel qualifié. AVERTISSEMENT

CET APPAREIL DOIT ÊTRE RELIÉ À

LA TERRE. AVERTISSEMENT Lors de l’installation de l’appareil, incorporer un dispositif de coupure dans le câblage fixe ou brancher la fiche d’alimentation dans une prise murale facilement accessible proche de l’appareil. En cas de problème lors du fonctionnement de l’appareil, enclencher le dispositif de coupure d’alimentation ou débrancher la fiche d’alimentation. ATTENTION À propos du connecteur LAN Par mesure de sécurité, ne raccordez pas le connecteur pour le câblage de périphériques pouvant avoir une tension excessive à ce port. AVERTISSEMENT 1 Utilisez un cordon d’alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des contacts de mise à la terre conformes à la réglementation de sécurité locale applicable. 2 Utilisez un cordon d’alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des caractéristiques nominales (tension, ampérage) appropriées. Pour toute question sur l’utilisation du cordon d’alimentation/fiche femelle/fiche mâle ci-dessus, consultez un technicien du service après-vente qualifié. IMPORTANT La plaque signalétique se situe sous l’appareil. Pour les clients au Canada CAN ICES-3 (A)/NMB-3(A) Pour les clients en Europe, Australie et Nouvelle-Zélande AVERTISSEMENT Cet appareil est conforme à la Classe A de CISPR 32. Dans un environnement domestique, cet appareil peut provoquer des interférences radio. Pour les clients en Europe Ne pas utiliser cet appareil dans une zone résidentielle. Pour les clients au Canada

Rendez-vous sur http://www.sonybiz.ca/ pro/lang/en/ca/article/resources-warranty pour obtenir les informations importantes et l’ensemble des termes et conditions de la garantie limitée de Sony applicable à ce produit.3

• Assurez-vous que la tension de service de votre projecteur est identique à la tension locale. Si un adaptateur de tension est nécessaire, informez-vous auprès d’un technicien Sony agréé.

• Si du liquide ou un objet solide pénètre dans le coffret, débranchez l’appareil et faites-le vérifier par un technicien Sony agréé avant de poursuivre l’utilisation.

• Débranchez le projecteur de la prise murale en cas de non-utilisation pendant plusieurs jours.

• Pour débrancher le cordon, le tirer par la fiche. Ne tirez jamais sur le cordon lui- même.

• La prise murale doit se trouver à proximité du projecteur et être facile d’accès.

• L’appareil demeure connecté à la source d’alimentation secteur tant qu’il est branché sur la prise murale, et ce même si l’appareil est éteint.

• Ne regardez pas dans la fenêtre de projection lorsque la lampe est allumée.

• Ne mettez pas la main et ne posez aucun objet près des orifices de ventilation ; l’air qui s’en échappe est très chaud.

• Prenez garde de vous coincer les doigts dans le dispositif de réglage lorsque vous réglez la hauteur de l’appareil. N’exercez pas de pression forte sur le dessus de l’appareil alors que le dispositif de réglage est sorti.

• Évitez d’utiliser un cordon prolongateur à faible tension, car cela risquerait de causer un court-circuit et un accident matériel.

• Prenez garde de vous coincer les doigts entre l’appareil et la surface du plancher lorsque vous déplacez le projecteur alors qu’il est installé sur le plancher.

• Ne transportez pas le projecteur sans avoir d’abord fermé le cabinet et le couvercle.

• N’installez pas l’appareil près d’une source de chaleur telle qu’un radiateur ou un conduit d’air, ou dans un emplacement exposé directement à la lumière du soleil, très poussiéreux ou humide, ou sujet à des vibrations mécaniques ou chocs.

• Si les orifices de ventilation sont obstrués, la chaleur interne augmente et peut entraîner un incendie ou endommager l’appareil. Pour assurer la circulation correcte de l’air et éviter toute surchauffe interne, appliquez les recommandations suivantes :

• Laissez de l’espace libre autour de l’appareil (page 4).

• Évitez de recouvrir les orifices de ventilation (évacuation/admission).

• Ne posez pas l’appareil sur des surfaces telles que sa feuille d’emballage, un linge doux, des journaux, un tapis ou des bouts de papier. Ces matériaux risqueraient d’obstruer les orifices de ventilation. Sécurité FRFR 4 Précautions

• Ne placez aucun objet juste devant la fenêtre de projection pour éviter de bloquer la lumière durant la projection. La chaleur provenant de la lumière risque de les endommager. Utilisez la touche de masquage d’image pour couper l’image.

• N’utilisez pas la barre de sécurité comme antivol lors du transport ou de l’installation de l’appareil. Si vous soulevez ou accrochez l’appareil au moyen de la barre de sécurité, il risque de tomber et d’être endommagé, voire de provoquer des blessures. Pour les revendeurs

• Vérifiez que le projecteur est correctement installé sur le mur ; dans le cas contraire, il risque de tomber et de provoquer de graves blessures, voire la mort. Veillez à utiliser le support mural de projecteur fourni par Sony.

• Vous devez fermer le couvercle du boîtier solidement lors de l’installation au mur.

• Ne montez jamais le projecteur et ne le déplacez jamais par vos propres moyens. Veillez à vous adresser à votre revendeur Sony ou à un installateur qualifié.

• Lors de l’installation de l’appareil au mur ou au plafond, assurez-vous d’utiliser un câble de sécurité, etc. pour empêcher l’appareil de tomber. Confiez l’installation à un prestataire Sony ou à un installateur qualifié.

• Avant d’installer l’appareil au mur ou au plafond, assurez-vous que la surface de montage est suffisamment solide. Si vous installez l’appareil sans avoir préalablement vérifié que la surface de montage est suffisamment solide, l’appareil risque de tomber.

• Lorsque vous installez l’appareil, laissez un espace entre celui-ci et les murs, etc. comme illustré.

• Évitez d’utiliser l’appareil s’il est incliné de plus de 15 degrés par rapport à l’horizontale.

• Veillez à toujours installer l’appareil horizontalement ou verticalement. Dans le cas contraire, il est possible que les couleurs de l’image projetée ne soient pas uniformes ou que la durée de vie de la lampe diminue. Consignes de sécurité pour l’installation de l’appareil Lors de I’installation 10 cm au minimum (4 pouces)30 cm minimum (11

• Évitez d’utiliser l’appareil dans un endroit très chaud, très humide ou très froid.

• Évitez d’installer l’appareil dans un endroit exposé directement au flux d’air froid ou chaud d’un climatiseur. L’installation dans un tel lieu peut engendrer une défaillance de l’appareil à cause de la condensation de l’humidité ou d’une hausse de température.

• Évitez d’installer l’appareil dans un endroit situé à proximité d’un détecteur de chaleur ou de fumée. Cela risquerait de provoquer une défaillance du détecteur.

• N’installez pas le projecteur dans un environnement très poussiéreux ou enfumé. Le filtre à air pourrait se colmater avec, pour résultat, un dysfonctionnement ou des dommages du projecteur.

• Si l’appareil est utilisé à une altitude de 1 500 m ou plus, réglez l’option « Mode haute altit. » sur « On » dans le menu Installation. Si ce réglage du mode n’est pas effectué alors que l’on utilise l’appareil à haute altitude, des effets négatifs peuvent s’ensuivre, tels qu’une baisse de fiabilité de certains composants.

• Réglez correctement « Attitude installation » dans le menu Installation pour respecter l’angle d’installation. Le composant risque de manquer de fiabilité si vous continuez d’utiliser un réglage incorrect.

• Veillez à débrancher le cordon d’alimentation de la prise secteur avant de procéder au nettoyage.

• Si vous frottez l’appareil avec un chiffon sale, vous risquez de le rayer.

• Si l’appareil est exposé à des substances volatiles telles que des insecticides, ou en cas de contact prolongé avec un produit en caoutchouc ou en résine vinylique, l’appareil risque de se détériorer ou de perdre son revêtement.

• Ne touchez pas la fenêtre de projection avec les mains nues.

• Nettoyage de la surface de la fenêtre de projection : Essuyez délicatement la fenêtre de projection avec un chiffon doux, notamment un chiffon de nettoyage pour vitres. Les taches tenaces peuvent être éliminées avec un chiffon doux légèrement humide. N’utilisez jamais de solvant tel qu’alcool, benzène, diluant ou détergent acide, alcalin ou abrasif, pas plus qu’une lingette de nettoyage chimique. Installation verticale Avant en haut (Projection vers le bas) Avant en bas (Projection vers le haut) Nettoyage de la fenêtre de projection et du boîtierFR 6 Précautions

• Nettoyage du boîtier : Nettoyez délicatement le boîtier avec un chiffon doux. Les taches tenaces peuvent être éliminées avec un chiffon doux légèrement imprégné d’une solution détergente neutre et tordu. Ensuite, essuyez avec un chiffon doux et sec. N’utilisez jamais de solvant tel qu’alcool, benzène, diluant ou détergent acide, alcalin ou abrasif, pas plus qu’une lingette de nettoyage chimique. Pour une qualité d’image optimale, la face avant de l’écran ne doit pas être directement exposée à une source d’éclairage ou au rayonnement solaire. La température du boîtier du projecteur peut augmenter pendant ou immédiatement après l’utilisation ; il ne s’agit pas d’un dysfonctionnement. Utilisez un écran doté d’une surface régulière. Le projecteur renferme un ventilateur qui empêche la température interne d’augmenter et qui peut donc générer du bruit. Ceci est un résultat normal du processus de fabrication et n’est pas le signe d’un dysfonctionnement. Toutefois, en cas de bruit anormal, adressez-vous à un technicien Sony agréé. La lampe utilisée comme source de lumière contient du mercure dont la pression interne est très élevée. Une lampe au mercure à haute pression présente les caractéristiques suivantes :

• La luminosité de la lampe diminue au fil de son utilisation.

• La lampe peut cesser de fonctionner avec un bruit violent sous l’effet d’un choc, d’un dégât ou de la détérioration causée par le temps. La lampe peut cesser de briller et sauter.

• La longévité est propre à chaque lampe et varie selon ses conditions d’utilisation. Il est donc possible qu’elle cesse de fonctionner ou qu’elle ne brille plus, même avant le terme de la période de remplacement spécifiée.

• Elle peut aussi cesser de fonctionner au-delà de la période de remplacement prévue. Remplacez la lampe par une neuve dès que possible si un message apparaît sur l’image projetée, même si la lampe brille toujours normalement. Cet appareil est un équipement de précision. Lors du transport de l’appareil, ne le soumettez pas à des chocs ou ne le laissez tomber. Ceci peut endommager l’appareil. Le projecteur LCD est fabriqué au moyen d’une technologie de haute précision. Il se peut toutefois que vous constatiez que de petits points noirs et/ou lumineux (rouges, bleus ou verts) apparaissent continuellement sur le projecteur LCD. Ceci est un résultat normal du processus de fabrication et n’est pas le signe d’un dysfonctionnement. Si vous utilisez plusieurs projecteurs LCD pour projeter sur un écran, la reproduction des couleurs peut varier selon les projecteurs, même s’ils sont du même modèle. Ceci est dû au fait que l’équilibre des couleurs peut être réglé différemment sur les projecteurs. Éclairage À propos de la dissipation thermique Écran Ventilateur Lampe Transport Projecteur LCD7

Précautions Si la pièce dans laquelle le projecteur est installé subit de brusques changements de températures ou si vous déplacez le projecteur d’un endroit froid à un endroit chaud, de la condensation peut se former à l’intérieur du projecteur. Étant donné que la condensation peut provoquer un dysfonctionnement, réglez la température de votre climatiseur avec précaution. Si de la condensation se forme, laissez le projecteur allumé pendant deux heures avant de l’utiliser.

• Sony ne peut être tenue responsable de tout dommage, de quelque nature que ce soit, résultant d’une incapacité à mettre en place des mesures de sécurité adaptées pour les dispositifs de transmission, de fuites de données inévitables dues aux spécifications de transmission ou de tout autre problème de sécurité.

• Selon l’environnement d’exploitation, il est possible que des tiers non autorisés sur le réseau puissent accéder à l’appareil. Avant de connecter l’appareil au réseau, vérifiez que le réseau est bien protégé.

• Le contenu des communications peut être intercepté à votre insu par des tiers non autorisés à proximité des signaux. Lors de communications LAN sans fil, appliquez des mesures de sécurité adaptées pour protéger le contenu des communications.

• Pour des raisons de sécurité, lors de l’utilisation de cet appareil connecté au réseau, il est fortement recommandé d’accéder à la fenêtre de commande via un navigateur Web et de modifier la limitation d’accès des valeurs d’usine préréglées. Il est par ailleurs recommandé de modifier régulièrement le mot de passe.

• Ne consultez aucun autre site Web dans le navigateur Web pendant ou après la configuration. Étant donné que l’état de connexion est conservé dans le navigateur Web, fermez ce dernier lorsque la configuration est terminée pour empêcher tout tiers non autorisé d’utiliser l’appareil ou d’exécuter des programmes malveillants. Remarque concernant la condensation Remarques sur la sécurité

• Effectuez toujours un essai d’enregistrement pour vérifier que l’enregistrement s’est fait correctement. Sony n’assumera pas de responsabilité pour les dommages de quelque sorte qu’ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, suite au manquement de cet appareil ou de son support d’enregistrement, de systèmes de mémoire extérieurs ou de tout autre support ou système de mémoire à enregistrer un contenu de tout type.

• Vérifiez toujours que l’appareil fonctionne correctement avant l’utilisation. Sony n’assumera pas de responsabilité pour les dommages de quelque sorte qu’ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu’elle soit.

• Sony n’assumera pas de responsabilité pour les réclamations, quelle qu’elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces parties.

• Sony n’assumera pas de responsabilité pour la perte, la réparation ou la reproduction de toutes données enregistrées sur le système de mémoire intérieur, le support d’enregistrement, les systèmes de mémoire extérieurs ou tout autre support ou système de mémoire.

• Sony n’assumera pas de responsabilité pour la cessation ou l’interruption de tout service lié à cet appareil, résultant de quelque circonstance que ce soit. RemarquesFR 8 Vérification des accessoires fournis Vérification des accessoires fournis Télécommande RM-PJ8 (1)Pile au lithium (CR2025) (1)La pile est déjà en place. Avant d’utiliser la télécommande, retirez la feuille de plastique isolante.Cordon d’alimentation secteur (1)Guide de référence rapide (ce manuel) (1)Mode d’emploi (CD-ROM) (1)Application Projector Station for Network Presentation (CD-ROM) (1)Stylo interactif FU-PN250A/IFU-PN250B (2) (VPL-SW636C/SW631C uniquement)Piles au manganèse de type AAA (R03) (4) (VPL-SW636C/SW631C uniquement)Câble USB A-B (5 m) (1) (VPL-SW636C/SW631C uniquement)Application Interactive Presentation Utility 2 (CD-ROM) (1) (VPL-SW636C/SW631C uniquement)Vous devez installer Adobe Reader sur votre ordinateur pour pouvoir lire ce manuel.Vous pouvez télécharger Adobe Reader gratuitement depuis le site Web d’Adobe. 1 Ouvrez le fichier index.html situé sur le CD-ROM. 2 Sélectionnez le manuel que vous souhaitez lire, puis cliquez sur ce dernier. Si vous avez perdu ou endommagé le CD-ROM, vous pouvez acheter un CD-ROM de remplacement auprès de votre représentant Sony ou du service clientèle Sony. 1 Fermez toutes les applications en cours d’exécution. 2 Insérez le CD-ROM fourni dans le lecteur de CD-ROM de l’ordinateur. 3 Ouvrez le CD-ROM et exécutez le fichier exécutable adapté à votre système d’exploitation. Windows: lorsque le message « Contrôle de compte d’utilisateur » s’affiche, cliquez sur « Autoriser » ou sur « Oui ». 4 Suivez les instructions à l’écran pour installer le logiciel. Utilisation du manuel sur CD-ROM Remarque Installation de Projector Station for Network Presentation9

Vérification des accessoires fournis Télécommande 1 Retirez le compartiment de la pile au lithium. Retirez le compartiment de la pile à l’aide d’une tige, comme illustré sur le schéma. 2 Insérez une pile au lithium. 3 Fermez le compartiment de la pile au lithium. Mise en place des piles Une pile au lithium (CR2025) est fournie pour la télécommande RM-PJ8. Pour éviter tout risque d’explosion, utilisez une pile au lithium (CR2025). Stylo interactif 1 Retirez le couvercle de la batterie. Le couvercle de la batterie est fixé au stylo interactif à l’aide d’une petite attache. Veillez à ne pas rompre l’attache lors de l’ouverture du couvercle de la batterie. 2 Insérez deux piles de type AAA. 3 Replacez le couvercle de la batterie. Mise en place des piles Quatre piles de format AAA (R03) sont fournies pour le stylo interactif IFU- PN250A/IFU-PN250B. Pour éviter tout risqué d’explosion, utilisez des piles de format AAA (R03) au manganèse ou des piles alcalines. ATTENTION Il y a danger d’explosion s’il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d’un type équivalent recommandé par le constructeur. Lorsque vous mettez la batterie au rebut, vous devez respecter la législation en vigueur dans le pays ou la région où vous vous trouvez. Installation des piles Avec la face 3 (plus) vers le haut.FR 10 Raccordement du projecteur Raccordement du projecteur Vous pouvez raccorder le projecteur à des périphériques externes avec un connecteur de sortie RGB ou HDMI. En outre, vous pouvez utiliser les méthodes suivantes pour raccorder le projecteur à des périphériques externes : Connecteur USB (Type B) ( ) Pour le raccordement à un ordinateur doté d’un connecteur USB (« Lecture vidéo et audio à l’aide d’une connexion USB »). Connecteur USB (Type A) ( ) Pour le raccordement à une clé USB (« Utilisation d’USB Media Viewer »). Connecteur LAN Pour se connecter à un ordinateur via un concentrateur ou un routeur (« Fonction Présentation via le réseau »). Câble USB A-B (non fourni)OrdinateurConnecteur USB (Type A) Clé USB (non fournie) Câble LAN (type droit)(non fourni)OrdinateurConnecteur LAN Connexion filaireOrdinateurConnexion sans filConcentrateur, routeur sans fil, etc.11

Raccordement du projecteur Connecteur USB (Type A) ( ) Pour la connexion à un module LAN sans fil USB IFU-WLM3 (non fourni) (« Fonction Présentation via le réseau »).

• Les modules LAN sans fil USB non désignés ne sont pas pris en charge.

• Lorsque vous connectez/déconnectez le module LAN sans fil USB, vérifiez que le projecteur est en mode de veille (Mode de veille : « Bas »), ou que le cordon d’alimentation est débranché de la prise secteur.

• Pour la connexion au point d’accès, accédez au navigateur Web et saisissez les paramètres du point d’accès de la connexion. Pour plus de détails, reportez-vous à la section « Configuration du réseau WLAN du projecteur ».

• Les réglages par défaut définis en usine pour « Pt. d’accès (Man.) » sont les suivants. SSID : adresse VPL + MAC pour le réseau local Méthode sécurité : WEP(64bit) Mot de passe : sony1 Remarques Module LAN sans fil USB IFU-WLM3 (non fourni)OrdinateurRouteur sans fil, point d’accèsFR 12 Sélection de la langue de menu Sélection de la langue de menu L’anglais est défini d’origine comme langue d’affichage des menus, des messages, etc.Pour changer la langue des menus à l’écran, procédez comme suit : 1 Branchez le cordon d’alimentation secteur à la prise murale. 2 Mettez le projecteur sous tension. Appuyez sur la touche ?/1. 3 Appuyez sur la touche MENU pour afficher le menu. Si l’affichage n’est pas net, réglez la mise au point, la taille et la position de l’image projetée (page 15). 4 Sélectionnez la langue des menus.

Appuyez sur la touche V ou v pour sélectionner le menu Marche ( ), puis appuyez sur la touche ENTER. 2 Appuyez sur la touche V ou v pour sélectionner « Language ( ) », puis appuyez sur la touche ENTER. 3 Appuyez sur la touche V/v/B/b pour sélectionner la langue, puis appuyez sur la touche ENTER. 5 Appuyez sur la touche MENU pour désactiver l’écran de menu.

Projection d’une image Projection d’une image La taille de l’image projetée dépend de la distance entre le projecteur et l’écran. Installez le projecteur de façon à adapter l’image projetée à la taille de l’écran. Pour plus d’informations sur les distances de projection et les tailles de l’image projetée, reportez-vous à la section « Distance de projection et plage de déplacement du bloc optique ».

• Projetez l’image sur une surface plane.• Compte tenu des caractéristiques du projecteur à ultra-courte focale, il est possible que l’image soit inégale sur une surface de projection non complètement plane. Il ne s’agit pas d’un dysfonctionnement du projecteur. 1 Branchez le cordon d’alimentation secteur à la prise murale. 2 Raccordez tous les appareils au projecteur. 3 Appuyez sur la touche ?/1 pour mettre l’appareil sous tension. 4 Mettez sous tension l’appareil raccordé. 5 Sélectionnez la source d’entrée. Appuyez sur la touche INPUT du projecteur pour afficher le menu permettant de modifier le signal d’entrée à l’écran. Appuyez plusieurs fois sur la touche INPUT ou appuyez sur la touche V/v pour sélectionner l’image à projeter.Remarques EntréeVidéoS-VidéoEntrée AEntrée BEntrée CUSB type BRéseauUSB type A Sél OrdinateurAppareil vidéoProjecteurPrise murale

6FR 14 Projection d’une image 6 Lorsque vous projetez les images d’un ordinateur, faites basculer la sortie de l’ordinateur vers l’affichage externe. La méthode de basculement de la sortie dépend du type d’ordinateur. (Exemple) Pour projeter les fichiers image enregistrés dans une clé USB, reportez- vous à la section « USB Media Viewer ». Pour lire des contenus vidéo et audio à l’aide d’une connexion USB, reportez- vous à la section « Lecture vidéo et audio à l’aide d’une connexion USB ». Pour utiliser la fonction Présentation via le réseau, reportez-vous à la section « Fonction Présentation via le réseau ». 7 Réglez la mise au point, la taille et la position de l’image projetée (page 15). Ouvrez le couvercle latéral et réglez les molettes de réglage du déplacement V du bloc optique, le levier de mise au point et le levier de zoom. Ouvrez le couvercle latéral Appuyez sur A et ouvrez le couvercle latéral dans le sens de la flèche figurant sur l’illustration ci-dessous.

Projection d’une image Réglage de l’image projetée Mise au point Taille (zoom) Levier de mise au point Levier de zoomFR 16 Projection d’une image Position (déplacement du bloc optique) Position Réglage de l’inclinaison du projecteur à l’aide des supports réglables Vous pouvez régler la hauteur du projecteur à l’aide des supports réglables. En modifiant l’inclinaison du projecteur à l’aide des supports réglables, il vous est possible de régler la position de l’image projetée.

• Veillez à ne pas abaisser le projecteur sur vos doigts.

• Évitez d’appuyer fortement sur le dessus de l’appareil lorsque les supports réglables sont déployés. Molette de réglage du déplacement V du bloc optiquePour régler le déplacement de l’objectif, tournez chaque molette à la main, avec un tournevis, etc.Molette de réglage du déplacement H du bloc optique Supports réglables17

Projection d’une image Modification du rapport de format de l’image projetée Appuyez sur la touche ASPECT de la télécommande pour modifier le rapport de format de l’image projetée. Vous pouvez également modifier ce réglage dans Aspect du menu Écran. Correction de la distorsion trapézoïdale de l’image projetée (Fonction trapèze) Si l’image devient trapézoïdale, réglez le trapèze manuellement. 1 Appuyez sur la touche KEYSTONE de la télécommande ou sélectionnez Trapèze V dans le menu Installation. 2 Utilisez V/v/B/b pour régler la valeur. Plus la valeur est élevée, plus le haut de l’image projetée est étroit. Plus la valeur est faible, plus le bas de l’image est étroit.

• Étant donné que le réglage de Trapèze est une correction électronique, l’image peut être altérée.

• Selon la position réglée à l’aide de la fonction de déplacement du bloc optique, il est possible que le rapport de format original de l’image ne soit pas maintenu ou que le réglage du trapèze déforme l’image projetée.

• Si vous réglez la valeur de trapèze en mode souris, il est possible que la position du stylo interactif et celle du curseur de l’ordinateur ne correspondent pas. Dans ce cas, renouvelez l’étalonnage. (VPL-SW636C uniquement) Remarques Augmenter la valeur vers plusDiminuer la valeur vers moinsFR 18 Projection d’une image Ajustement de l’image projetée à l’écran (Réglage Rétrécissement numérique) Si la taille de l’image projetée dépasse celle de l’écran, vous pouvez la rétrécir et ajuster sa position. 1 Sélectionnez « Rétréciss. numérique » dans le menu Installation. 2 Définissez le taux de rétrécissement. Appuyez sur la touche V/v/B/b pour régler la valeur. Plus la valeur augmente vers le côté plus, plus l’image projetée rétrécit. 3 Appuyez sur le bouton ENTER pour afficher le menu de réglage du déplacement et réglez la position d’affichage de l’image projetée. Appuyez sur la touche V/v/B/b pour régler la position d’affichage.

• Vous ne pouvez pas déplacer l’image si le taux de rétrécissement est fixé à « 0 ». Si une image est projetée à une résolution différente de celle du panneau d’affichage de ce projecteur, il peut s’avérer impossible de la déplacer.

• Lorsque vous utilisez la fonction Interactif sans PC ou le mode souris, n’effectuez pas le réglage Rétréciss. num. La position du stylo interactif peut déborder de l’image (VPL-SW636C uniquement). Affichage d’une mire Vous pouvez afficher une mire pour régler l’image projetée ou une mire quadrillée avec la touche PATTERN de la télécommande. Appuyez à nouveau sur la touche PATTERN pour rétablir l’image précédente. Vous pouvez utiliser une mire quadrillée comme guide pour écrire du texte ou dessiner des lignes ou des formes sur le tableau banc ou le tableau noir sans recourir à un ordinateur. Vous ne pouvez pas utiliser cette touche lorsque vous sélectionnez l’entrée « USB Type A », « USB Type B » ou « Réseau ». Remarques Remarque

Projection d’une image Réglage automatique de la Phase, du Pas et du Déplacement de l’image projetée lors de la réception d’un signal d’ordinateur (APA (alignement automatique des pixels)) Appuyez sur la touche APA de la télécommande. Appuyez à nouveau sur cette touche pour annuler le réglage en cours de paramétrage. Vous pouvez également régler l’APA dans le menu Écran. Si vous réglez APA intelligent sur « On » dans le menu Fonction, vous pouvez lancer automatiquement l’APA lors de la réception d’un signal. 1 Appuyez sur la touche ?/1 de l’appareil ou de la télécommande. Le projecteur s’arrête et se met hors tension. Si vous appuyez à nouveau sur la touche ?/1 dans les 10 secondes qui suivent, l’arrêt est annulé. Ne mettez pas le projecteur hors tension juste après l’allumage de la lampe. Un dysfonctionnement de la lampe risque de se produire (celle-ci risque de ne pas s’allumer). 2 Débranchez le cordon d’alimentation secteur de la prise murale. Mise hors tension sans afficher le message de confirmation Maintenez enfoncée la touche ?/1 de l’appareil pendant quelques secondes. Si vous mettez l’appareil hors tension peu de temps après l’extinction de la lampe, un message de confirmation s’affiche et la durée de mise hors tension de l’appareil peut être prolongée. Indicateur ECO Cet indicateur spécifie si la fonction ECO du projecteur est efficace. (Pour plus de détails sur la fonction ECO, reportez-vous aux sections « Touche ECO MODE » et « ECO ».) Des icônes en forme de feuille s’affichent lorsque le projecteur est éteint. Le nombre d’icônes affichées dépend de la quantité d’énergie économisée suite à l’utilisation de la fonction ECO. Mise hors tension RemarqueRemarque Indicateur ECOFR 20 Utilisation de l’Utilitaire de présentation interactive 2 (VPL-SW636C/SW631C uniquement) Utilisation de l’Utilitaire de présentation interactive 2 (VPL-SW636C/SW631C uniquement) Avec la fonction de souris du stylo interactif (principal uniquement), vous pouvez commander un ordinateur et des applications sur l’écran projeté, exactement comme avec une souris. De même, lorsque vous vous servez de la fonction de dessin d’une autre application, vous pouvez utiliser le stylo interactif pour dessiner directement sur le fichier projeté, puis enregistrer les dessins. Comment utiliser la fonction de souris du stylo interactif (principal uniquement)

• Clic gauche : tapez sur l’écran avec la pointe du stylo interactif.

• Double-clic : tapez deux fois sur l’écran avec la pointe du stylo interactif.

• Glisser-déposer : déplacez le stylo interactif tout en appuyant sur l’écran. Lorsque vous démarrez l’utilitaire de présentation interactive 2, vous pouvez utiliser le stylo interactif pour dessiner des lignes et des formes sur l’écran projeté. En mode Tableau blanc, l’écran projeté peut servir de tableau blanc électronique et vous pouvez sélectionner l’image d’arrière-plan depuis votre bibliothèque de photos ou le modèle. Avec les stylos interactifs principal et secondaire, deux personnes peuvent dessiner en même temps sur l’écran projeté. Le stylo principal peut employer toutes les fonctions, tandis que le stylo secondaire ne peut se servir que de la fonction de dessin. mode Bureaumode Tableau blanc Dessiner Effacer Enregistrer21

Utilisation de l’Utilitaire de présentation interactive 2 (VPL-SW636C/SW631C uniquement) L’utilisation de ces fonctions requiert l’installation de l’utilitaire de présentation interactive 2. Pour mettre à jour l’utilitaire de présentation interactive 2, consultez le site Web de Sony. https://www.servicesplus.sel.sony.com/ http://pro.sony.eu/InteractiveUtility

• La fonction interactive est activée grâce à un détecteur situé à l’intérieur du projecteur qui capte les rayons infrarouges émis par la pointe du stylo interactif. Observez les précautions ci-dessous. - Évitez de placer le projecteur en exposant le détecteur du stylo interactif directement à une lumière fluorescente ou à une autre source lumineuse puissante. - N’obstruez pas la pointe du stylo interactif ou le détecteur du stylo interactif. - La communication de données infrarouges ou les interférences produites par un autre dispositif risquent de provoquer un dysfonctionnement.

• Pendant l’étalonnage, respectez les précautions figurant ci-dessous. - Évitez de placer des obstacles entre le détecteur interactif et l’écran. - Ne déplacez pas le projecteur et l’écran.

• Si la fonction Étalonnage automatique n’étalonne pas correctement, essayez d’appliquer les méthodes suivantes. - Protéger l’écran d’une lumière extérieure directe et forte. - Réduisez l’éclairage ambiant lorsque la fonction Étalonnage automatique est en cours d’exécution. - Si le réglage Étalonnage (Auto) n’étalonne toujours pas correctement après avoir réduit l’éclairage comme indiqué ci-dessus, cliquez sur Étalonnage (Manuel (principal)) ou sur Étalonnage (Manuel (secondaire)), puis procédez à l’étalonnage manuel. - Si vous utilisez un écran qui n’est pas blanc, il est possible que l’étalonnage automatique manque de précision.

• La taille d’écran maximale à laquelle la fonction Interactif fonctionne est de 100 pouces.

• Les images peuvent ne pas être projetées correctement selon l’environnement d’exploitation ou l’application. Utilisez Entrée A, Entrée B ou Entrée C pour projeter les images correctement. Vérifiez que l’ordinateur et le projecteur sont connectés à l’aide d’un câble AV. Pour plus de détails sur le raccordement des câbles AV, reportez-vous à la section « Raccordement du projecteur ». Remarques Raccordement d’un ordinateur avec un câble USB Connecteur USB (Type A)OrdinateurCâble AVCâble USB A-B (non fourni)FR 22 Utilisation de l’Utilitaire de présentation interactive 2 (VPL-SW636C/SW631C uniquement) Installation de l’utilitaire de présentation interactive 2 Configuration système

• CPU : Celeron 2,1 GHz ou plus rapide

• Mémoire : 256 Mo ou plus (512 Mo recommandée)

• Espace disque disponible : 1 Go ou plus

*1 : éditions 32 bits et 64 bits 1 Fermez toutes les applications en cours. 2 Insérez le CD-ROM fourni dans le lecteur de CD-ROM de l’ordinateur. Ouvrez le CD-ROM et cliquez deux fois sur « Interactive Presentation Utility 2.exe ». 3 Suivez les instructions à l’écran pour installer le logiciel. Pour désinstaller l’utilitaire de présentation interactive 2, cliquez sur [Démarrer]-[Tous les programmes]-[Utilitaire de présentation interactive 2]-[Désinstaller]. Configuration de l’ Utilitaire de présentation interactive 2 1 Raccordez le projecteur et l’ordinateur avec le câble AV et le câble USB (page 21), puis projetez l’image avec le projecteur. Pour plus de détails sur le raccordement du câble AV pour les signaux d’image (VGA), reportez-vous à « Raccordement du projecteur ». 2 Réglez « Mode interactif » sur « PC interactif » dans « Interactif. » (VPL-SW636C uniquement) 3 Démarrez l’ Utilitaire de présentation interactive 2. Pour lancer l’utilitaire de présentation interactive, cliquez sur [Démarrer]-[Tous les programmes]-[Utilitaire de présentation interactive 2]-[Utilitaire de présentation interactive 2]. Une fois l’application lancée, l’icône apparaît dans la barre des tâches et la barre d’outils apparaît à l’écran. Pour Windows23

Utilisation de l’Utilitaire de présentation interactive 2 (VPL-SW636C/SW631C uniquement) Étalonnage automatique/manuel L’étalonnage aligne les points sur lesquels pointe le crayon et à l’endroit où le projecteur affiche le curseur sur l’écran. La fonction « Étalonnage automatique » vous permet d’effectuer l’étalonnage automatiquement. Cliquez sur « Étalonnage » pour sélectionner « Étalonnage (Auto) ». L’étalonnage démarre automatiquement. Fonctionnement avec le stylo interactif Avec le stylo interactif, vous pouvez utiliser les fonctions de la barre d’outils sur l’écran. Pour plus de détails, reportez-vous à « Guide de l’utilisateur de l’utilitaire de présentation interactive 2 ». Fermeture de l’utilitaire de présentation interactive 2 Cliquez sur l’icône de la barre des tâches pour afficher le menu contextuel, puis sélectionnez [Quitter]. Barre des tâches Barre d’outilsProjecteur raccordé à l’ordinateur.Projecteur non raccordé à l’ordinateur.

Barre d’outils du crayon principal a Étalonnage (Auto) b Étalonnage (Manuel (principal)) c Étalonnage (Manuel (secondaire)) d Enregistrement des données d’étalonnageFR 24 Utilisation de l’Utilitaire de présentation interactive 2 (VPL-SW636C/SW631C uniquement) Installation de l’utilitaire de présentation interactive 2 Configuration système

• CPU : Pertium III ou plus rapide

• Mémoire : 256 Mo ou plus (512 Mo recommandée)

• Espace disque disponible : 250 Mo

• Système d’exploitation : Mac OS X 10.6.x/10.7.x/10.8.x/10.9.x/10.10.x L’utilisation de la fonction interactive requiert l’installation de l’utilitaire de présentation interactive 2. 1 Fermez toutes les applications en cours. 2 Sur le CD-ROM, cliquez deux fois sur [Interactive Presentation Utility 2.pkg]. 3 Suivez les instructions à l’écran pour installer le logiciel. Pour désinstaller l’utilitaire de présentation interactive 2, à partir du dossier Application, déplacez le dossier [Utilitaire de présentation interactive 2] vers la Corbeille, puis videz cette dernière. Configuration de l’ Utilitaire de présentation interactive 2 1 Raccordez le projecteur et l’ordinateur avec le câble AV et le câble USB (page 21), puis projetez l’image avec le projecteur. Pour plus de détails sur le raccordement du câble AV pour les signaux d’image (VGA), reportez-vous à « Raccordement du projecteur ». 2 Réglez « Mode interactif » sur « PC interactif » dans « Interactif. » (VPL-SW636C uniquement) 3 Démarrez l’ Utilitaire de présentation interactive 2. Ouvrez le dossier [Application] - [Utilitaire de présentation interactive 2], puis cliquez deux fois sur [Interactive Presentation Utility 2.app]. Une fois l’application lancée, chaque icône apparaît dans le Dock et la barre d’outils apparaît à l’écran. Pour Mac25

Utilisation de l’Utilitaire de présentation interactive 2 (VPL-SW636C/SW631C uniquement)Icône de l’utilitaire de présentation interactive 2 Étalonnage automatique/manuel L’étalonnage aligne les points sur lesquels pointe le crayon et à l’endroit où le projecteur affiche le curseur sur l’écran. La fonction « Étalonnage automatique » vous permet d’effectuer l’étalonnage automatiquement. Cliquez sur « Étalonnage » pour sélectionner « Étalonnage (Auto) ». L’étalonnage démarre automatiquement. Fonctionnement avec le stylo interactif Avec le stylo interactif, vous pouvez utiliser les fonctions de la barre d’outils sur l’écran. Pour plus de détails, reportez-vous à « Guide de l’utilisateur de l’utilitaire de présentation interactive 2 ». Fermeture de l’utilitaire de présentation interactive 2 Cliquez sur l’icône de la Dock pour afficher le menu contextuel, puis sélectionnez [Quitter]. Barre d’outils Dock

Barre d’outils du crayon principal a Étalonnage (Auto) b Étalonnage (Manuel (principal)) c Étalonnage (Manuel (secondaire)) d Enregistrement des données d’étalonnageFR 26 Utilisation de la fonction Interactif sans PC (VPL-SW636C uniquement) Utilisation de la fonction Interactif sans PC (VPL-SW636C uniquement) La fonction Interactif sans PC permet de dessiner sur l’écran avec le stylo interactif uniquement à l’aide du projecteur. Les données que vous dessinez en mode tableau blanc peuvent être sauvegardées dans le projecteur. En mode bureau, vous pouvez dessiner avec le stylo interactif, en utilisant une image provenant du périphérique externe comme arrière-plan. 1 Réglez « Mode interactif » sur « Sans PC » dans « Interactif ». 2 Procédez à l’étalonnage. ÉtalonnageAuto/Manuel (principal)/Manuel (secondaire) : Effectue l’étalonnage pour la fonction Interactif sans PC. Si vous sélectionnez « Auto », le projecteur effectue l’étalonnage automatiquement. Si vous sélectionnez « Manuel (principal) », l’étalonnage du stylo principal est effectué manuellement. Si vous sélectionnez « Manuel (secondaire) », l’étalonnage du stylo secondaire est effectué manuellement.• Avant l’étalonnage, le message « Voulez-vous commencer l’étalonnage? » s’affiche. Si vous sélectionnez « Oui », le projecteur effectue l’étalonnage.• Si vous avez déjà démarré l’Utilitaire de présentation interactive 2 sur l’ordinateur, procédez à l’étalonnage de l’Utilitaire de présentation interactive 2.• Si vous affichez un menu ou si des messages d’avertissement/de précaution, etc., s’affichent lors de l’étalonnage, ce dernier s’arrête. Par ailleurs, si vous cessez d’utiliser l’étalonnage pendant plus de 20 secondes, l’étalonnage manuel s’arrête également. Réglage de la fonction Interactif sans PC Remarques27

Témoins Témoins Vous pouvez vérifier l’état du projecteur ou une anomalie en vérifiant l’état d’éclairage/de clignotement du témoin ON/STANDBY et du témoin WARNING à l’avant. Si les témoins clignotent en rouge, reportez-vous à la section « Témoins d’avertissement et solutions » (page 28) afin de remédier au problème. Utilisation d’une indication d’état État du témoin État d’utilisation Signification Veille L’alimentation est fournie au projecteur et le projecteur est en mode de veille en fonction du réglage. Chauffe/ Refroidissement Le projecteur chauffe après sa mise sous tension ou refroidit après sa mise hors tension. Mise sous tension Le projecteur est prêt pour la projection. Autre état de veille Le projecteur est en mode Sans entrée (Coupure lampe). Témoin ON/STANDBYTém oin WARNING (Off)(S’allume en rouge) (Off)(Clignote en vert) (Off)(S’allume en vert) (Off)(S’allume en orange)FR 28 Témoins Témoins d’avertissement et solutions Si les témoins clignotent différemment de la description ci-dessus, débranchez le cordon d’alimentation secteur et vérifiez que le témoin ON/STANDBY s’éteint, puis branchez le cordon d’alimentation secteur dans la prise murale et mettez le projecteur sous tension. Si le problème persiste, contactez un technicien Sony agréé. État du témoin Nombre de clignotements Signification Solutions Deux fois Le couvercle de la lampe n’est pas correctement fixé. Vérifiez la manière dont le couvercle de la lampe est fixé et fixez-le convenablement. Trois fois La lampe n’éclaire pas correctement. La température de la lampe est anormalement élevée. Éteignez le projecteur, laissez la lampe refroidir, puis rallumez-le. Si le problème persiste, éteignez le projecteur et retirez la lampe (page 29), puis vérifiez que la lampe est en bon état. Si elle n ’est pas brisée, remettez-la en place et rallumez le projecteur. Si le problème n ’est toujours pas résolu, il est possible que la lampe soit grillée. Dans ce cas, remplacez-la par une neuve (page 29). Si la lampe est brisée, ne la remplacez-pas vous-même. Faites appel à un technicien Sony agréé. Deux fois La température interne du projecteur est anormale.

• Vérifiez si le filtre à air est colmaté, puis nettoyez-le ou remplacez-le (page 31).

• Vérifiez si les orifices de ventilation (évacuation/ prise d’air) ne sont pas obstrués par le mur ou un objet et prévoyez un intervalle suffisant.

• Vérifiez la température ambiante et utilisez le projecteur dans la plage de température de fonctionnement. (Clignote en rouge) (S’allume en rouge) (Clignote en rouge) (Clignote en rouge) Les deux témoins clignotent29

Remplacement de la lampe Remplacement de la lampe Remplacez la lampe par une neuve si un message s’affiche sur l’image projetée. Utilisez une lampe de rechange pour projecteur LMP-E220 (non fournie).

• La lampe reste chaude après la mise hors tension du projecteur. Ne la touchez pas, car vous pourriez vous brûler les doigts. Avant de remplacer la lampe, attendez au moins une heure après la mise hors tension du projecteur pour lui permettre de refroidir suffisamment.• Assurez-vous de ne pas introduire des objets métalliques ou inflammables dans la fente de remplacement de la lampe après avoir retiré celle-ci afin d’éviter tout risque d’électrocution ou d’incendie. N’insérez pas les mains dans la fente.
• Si la lampe se casse, contactez un technicien Sony agréé. Ne remplacez pas la lampe vous-même.
• Quand vous retirez la lampe, veillez à l’extraire en ligne droite, en la tenant par le point désigné. Tout contact avec une partie de la lampe autre que le point désigné peut provoquer des brûlures ou des blessures. Si vous retirez la lampe quand le projecteur est incliné et qu’elle se casse, vous risquez d’être blessé par des projections de verre. 1 Mettez le projecteur hors tension et débranchez le cordon d’alimentation secteur de la prise murale. 2 Lorsque la lampe a suffisamment refroidi, ouvrez le couvercle de lampe en desserrant 1 vis. 3 Desserrez les trois vis de la lampe (1), puis extrayez la lampe par son point de prise (2). AttentionRemarques Point de priseFR 30 Remplacement de la lampe 4 Introduisez la nouvelle lampe à fond jusqu’à ce qu’elle soit correctement en place (1). Serrez les trois vis (2). Le projecteur ne se met pas sous tension si la lampe n’est pas correctement fixée. 5 Fermez le couvercle de lampe et serrez la vis 1. 6 Branchez le cordon d’alimentation secteur sur une prise murale et mettez le projecteur sous tension. 7 Réinitialisez la durée de lampe pour être informé du nombre d’heures d’utilisation. Sélectionnez « Réinit. durée lampe » dans le menu Fonction, puis appuyez sur la touche ENTER. Lorsqu’un message apparaît, sélectionnez « Oui » pour réinitialiser la durée de lampe. RemarqueMise en garde Pour les clients aux États- Unis et au Canada La lampe contient du mercure. Disposez selon les lois locales, provinciales et fédérales applicables. Pour de plus amples informations, voir www.sony.com/mercury31

Nettoyage du filtre à air Nettoyage du filtre à air Lorsqu’un message indiquant la nécessité de remplacer un filtre s’affiche sur l’image projetée, nettoyez le filtre à air (page 27). S’il n’est pas possible d’enlever la poussière du filtre à air, même après un nettoyage, remplacez ce dernier par un neuf. Pour plus d’informations sur les nouveaux filtres à air, contactez un technicien Sony agréé. Si vous continuez d’utiliser le projecteur alors que le message est affiché, la poussière risque de s’accumuler et de colmater l’appareil. La température peut alors augmenter à l’intérieur de l’appareil et provoquer un mauvais fonctionnement ou un incendie. 1 Mettez le projecteur hors tension et débranchez le cordon d’alimentation secteur de la prise murale. 2 Ouvrez le couvercle latéral. Appuyez sur A et ouvrez le couvercle latéral dans le sens de la flèche figurant sur l’illustration ci-dessous. 3 Retirez le support du filtre à air. Appuyez sur B et retirez les deux supports du filtre à air dans le sens de la flèche. 4 Nettoyez les filtres à air à l’aide d’un aspirateur. Retirez les quatre filtres à air comme illustré ci-dessous et nettoyez-les à l’aide d’un aspirateur. Le support est constitué de deux filtres à air. Attention

Support du filtre à air Griffes

BFR 32 Nettoyage du filtre à air 5 Remettez les filtres à air en place sur les supports, puis réinstallez ces derniers dans le projecteur. Veillez à fixer correctement les filtres à air. Dans le cas contraire, un dysfonctionnement risque de se produire. 6 Rattachez le couvercle latéral. Remarque
