Type de produit	Projecteur laser
Marque	Sony
Modele	VPL-PHZ61
Categories	Projecteur
Dimensions (L x P x H)	422 x 333 x 142 mm
Poids	Environ 6,3 kg
Alimentation	100-240 V CA, 50/60 Hz
Consommation electrique	320 W (max)
Source lumineuse	Laser (diodes laser 5,5 W)
Resolution native	WUXGA (1920 x 1200)
Luminosite	6000 lumens
Contraste	3 000 000:1
Fonctions principales	Decalage d'objectif motorise (H/V), zoom, mise au point, correction automatique de la qualite d'image, fonction HDBaseT, connectivite LAN
Entrees video	2 x HDMI, 1 x HDBaseT (RJ45), 1 x VGA (D-sub 15)
Reseau	1 x LAN (RJ45), compatible controles reseau
Entretien et nettoyage	Nettoyage de l'objectif avec chiffon doux, filtre a air nettoyable ou remplacable, boitier avec chiffon doux et detergent neutre
Securite	Laser classe 1 (IEC 60825-1:2014), ne pas regarder l'objectif, mise a la terre obligatoire, coupure d'alimentation rapide
Pieces detachees et reparabilite	Filtre a air (ref. Sony), telecommande (RM-PJ8), pile lithium CR2025, pare-lumiere
Accessoires fournis	Telecommande, pile lithium, cordon d'alimentation, pare-lumiere, manuel de configuration
Informations generales	Notice disponible en plusieurs langues, installation au plafond possible, fonctionnement en mode portrait

FOIRE AUX QUESTIONS - VPL-PHZ61 SONY

Quelle est la duree de vie de la source lumineuse laser ?

La source lumineuse laser du Sony VPL-PHZ61 offre une duree de vie typique de 20 000 heures, avec un entretien minimal.

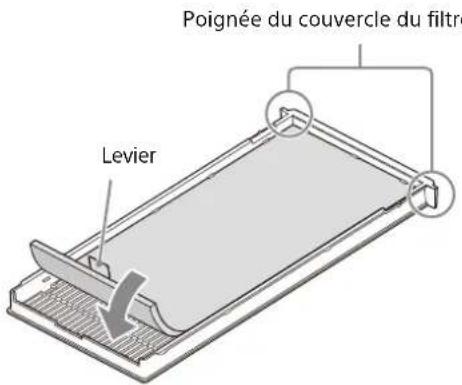

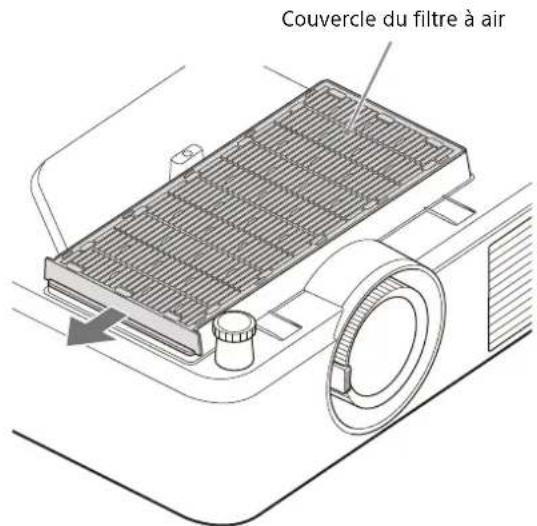

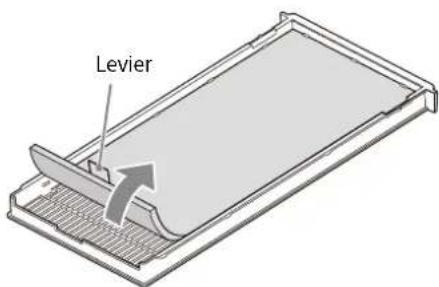

Comment nettoyer le filtre a air du projecteur ?

Mettez le projecteur hors tension et debranchez le cordon. Retirez le couvercle du filtre, enlevez le filtre, aspirez la poussiere du cote avant (sans le levier). Si necessaire, remplacez le filtre par un neuf.

Quelle est la resolution maximale prise en charge ?

Le projecteur supporte une resolution native WUXGA (1920x1200) et peut afficher des signaux 4K (3840x2160) via les entrees HDMI.

Puis-je installer le projecteur au plafond ?

Oui, il est recommande d'utiliser un support de montage au plafond Sony ou equivalent. L'installation doit etre effectuee par un professionnel. Utilisez un fil de securite pour eviter toute chute.

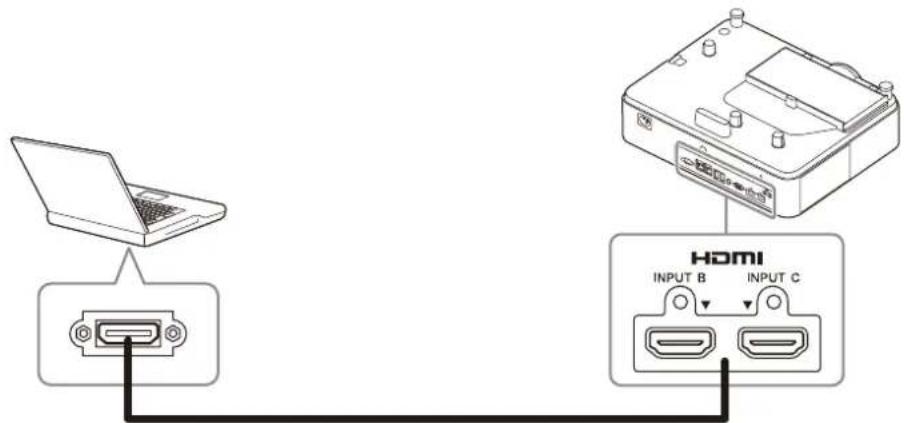

Comment connecter mon ordinateur au projecteur ?

Connectez un cable HDMI de l'ordinateur a l'une des bornes HDMI du projecteur (INPUT B ou C). Pour une connexion reseau, utilisez le port LAN.

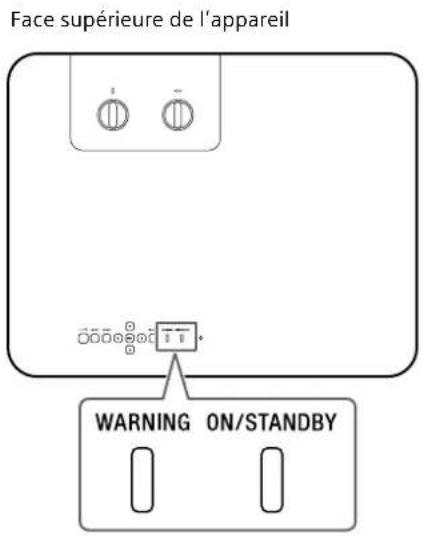

Que faire si le temoin WARNING clignote en rouge ?

Verifiez le nombre de clignotements : 2 fois indique un probleme de couvercle ou de temperature, 3 fois un probleme de source lumineuse. Consultez le manuel pour les solutions detaillees.

Le projecteur peut-il etre utilise en mode portrait ?

Oui, le VPL-PHZ61 peut etre installe en mode portrait. Assurez-vous que les orifices de ventilation d'evacuation sont orientes vers le haut.

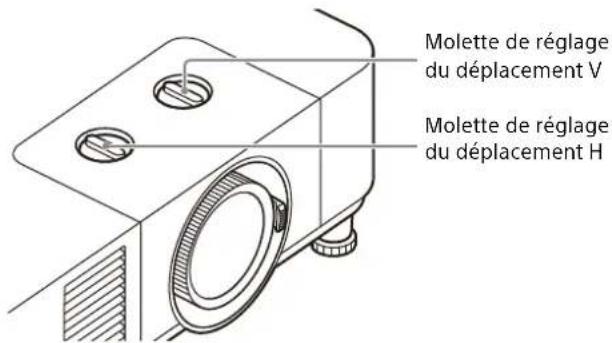

Comment regler la hauteur de l'image projetee ?

Utilisez les molettes de decalage d'objectif (H et V) pour deplacer l'image horizontalement et verticalement. Vous pouvez egalement incliner le projecteur a l'aide des pieds reglables.

Le projecteur dispose-t-il d'un haut-parleur integre ?

Non, le Sony VPL-PHZ61 ne possede pas de haut-parleur integre. Vous devez utiliser un systeme audio externe via les sorties audio disponibles.

Quels cables sont fournis avec le projecteur ?

Le projecteur est livre avec un cordon d'alimentation secteur, un pare-lumiere, une telecommande (avec pile CR2025) et le manuel de configuration. Les cables HDMI ou LAN ne sont pas inclus.

MODE D'EMPLOI VPL-PHZ61 SONY

À propos de ce manuel

Ce Manuel de configuration explique les précautions de sécurité pour l'utilisation de l'appareil, comment l'installer, ainsi que sa configuration initiale.

Étape 1

Préparation Page 63

Étape 2

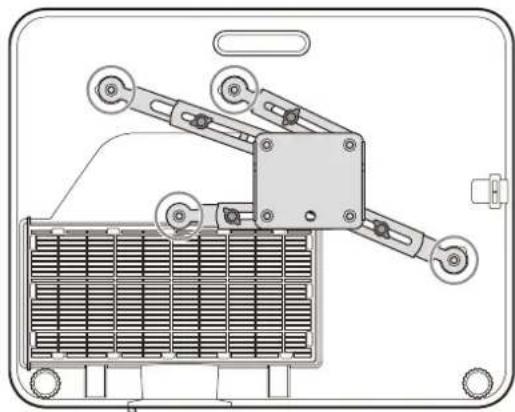

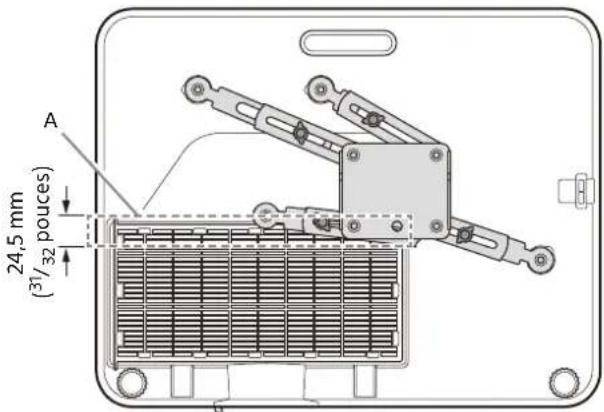

Remarques concernant l'installation du support de montage au plafond Page 76

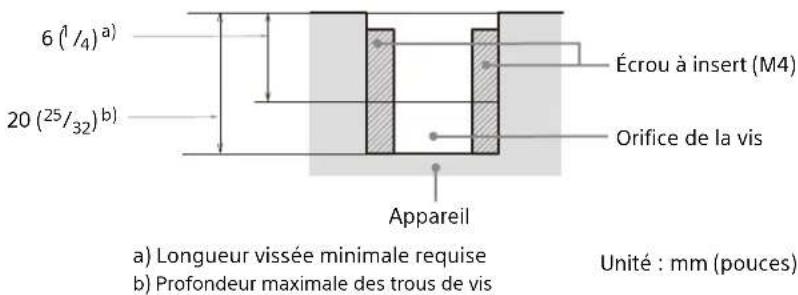

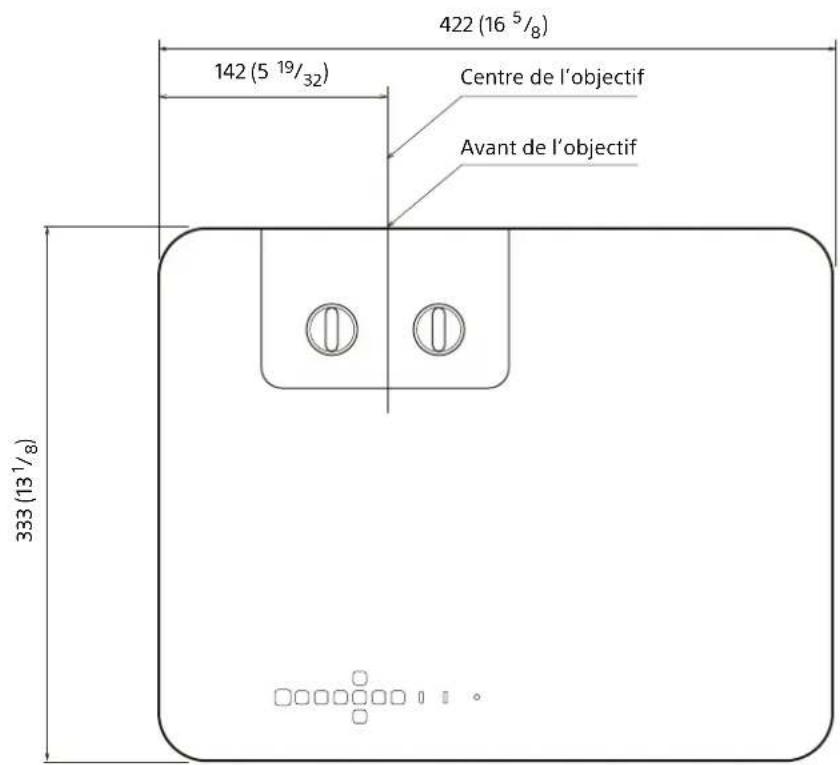

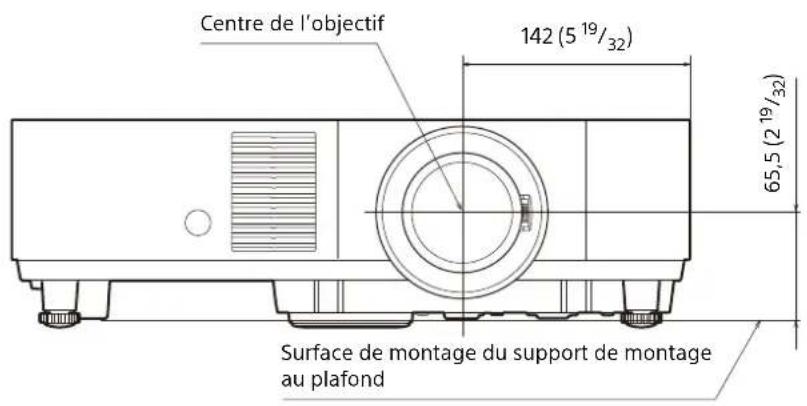

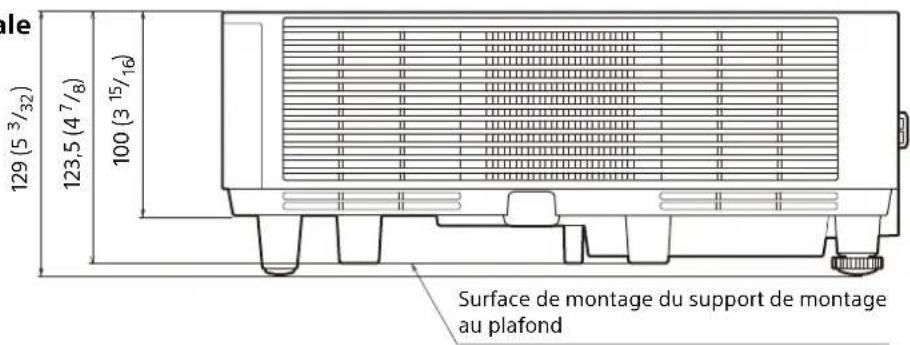

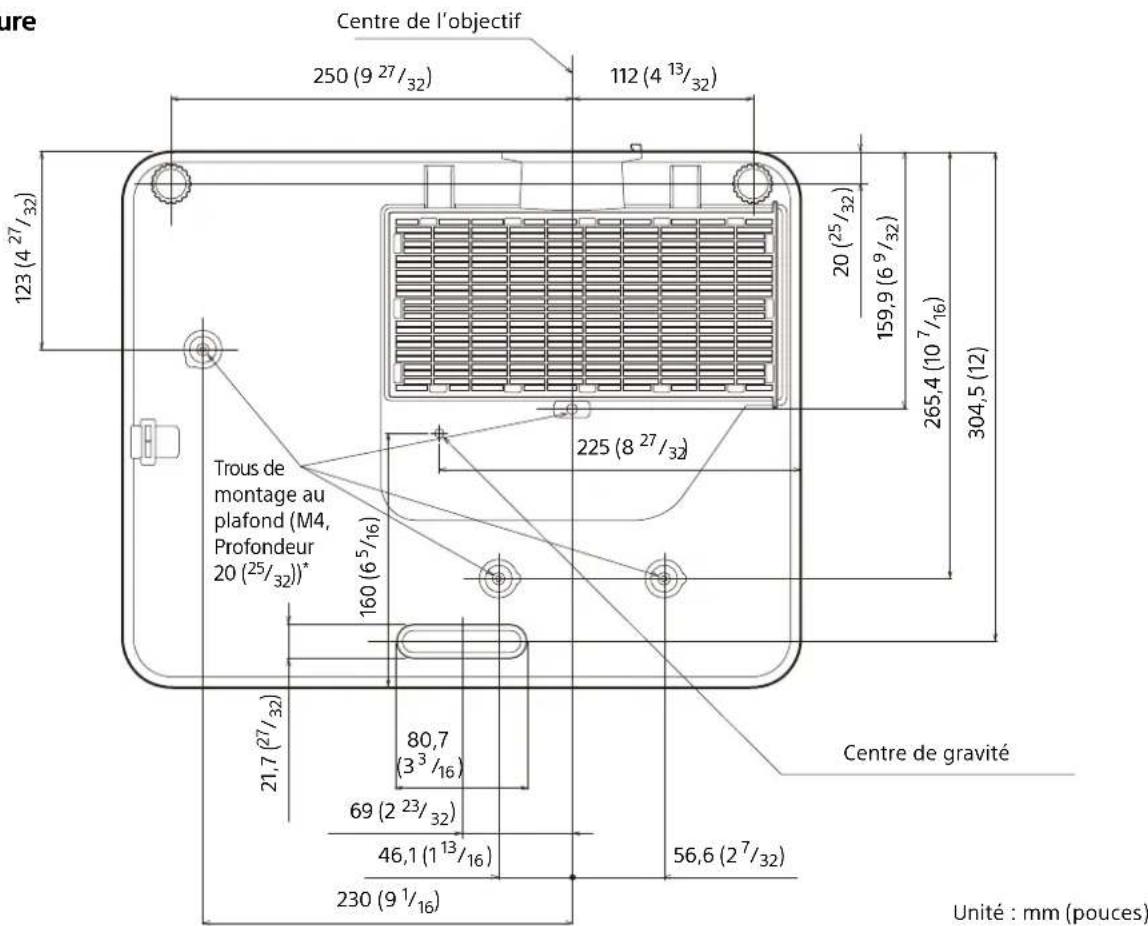

Dimensions......Page 77

Manuels fournis

Manuel de configuration (ce document)

Explique les précautions de sécurité, la méthode d'installation et la configuration initiale de cet appareil.

Guide d'aide (mode d'emploi Web)

Explique en détail les caractéristiques de l'appareil et son utilisation. Vous pouvez afficher le Guide d'aide sur un smartphone ou un ordinateur.

https://rd1.sony.net/help/vpl/phz51/fr/

Français

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.

N'utilisez pas ce produit à des fins autres que celles décrites dans le manuel d'instructions.

AVERTISSEMENT

Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

AVERTISSEMENT

Cet appareil doit être relié à la terre.

ATTENTION

• Il y a danger d'explosion s'il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d'un type équivalent recommandé par le constructeur.
• Lors de la mise au rebut de la batterie ou du produit, vous devez respecter la loi de la région ou du pays concerné. Ne mettez pas la batterie ou le produit au rebut dans un feu ou un four chaud, ou n'écrasez pas mécaniquement la batterie et ne la coupez pas. Elle risque d'exploser ou de provoquer un incendie. Ne soumettez pas la batterie à une pression d'air extrêmement basse qui pourrait entraîner une explosion ou une fuite de liquide ou de gaz inflammable.
• Ne placez pas la batterie dans un endroit à température élevée, tel qu'à la lumière directe du soleil ou à proximité d'un feu. Elle risque de prendre feu, d'exploser ou de provoquer un incendie. Ne plongez pas et ne mouillez pas la batterie dans de l'eau douce ou de l'eau de mer. Cela risque de provoquer une électrocution.

AVERTISSEMENT

Lors de l'installation de l'appareil, incorporer un dispositif de coupure dans le câblage fixe ou brancher la fiche d'alimentation dans une prise murale facilement accessible proche de l'appareil. En cas de problème lors du fonctionnement de l'appareil, enclencher le dispositif de coupure d'alimentation ou débrancher la fiche d'alimentation.

ATTENTION

Par mesure de sécurité, ne raccordez pas le connecteur pour le câblage de périphériques pouvant avoir une tension excessive au port suivant :

• LAN

AVERTISSEMENT

1. Utilisez un cordon d'alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des contacts de mise à la terre conformes à la réglementation de sécurité locale/régionale applicable.
2. Utilisez un cordon d'alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des caractéristiques nominales (tension, ampérage) appropriées.

Pour toute question sur l'utilisation du cordon d'alimentation/fiche femelle/fiche mâle ci-dessus, consultez un technicien du service après-vente qualifié.

IMPORTANT

La plaque signalétique se situe à l'endroit suivant sur l'appareil.

- Bas

Tous les câbles d'interface permettant de raccorder l'équipement aux périphériques doivent être de type blindé afin de respecter la(les) directive(s) CEM et empêcher une opération non désirée dû aux émissions rayonnées. Quand les câbles sont fournis, utilisez-les toujours à cet effet.

Pour les clients au Canada

CAN ICES-003(A)/NMB-003(A)

AVERTISSEMENT

L'utilisation de cet appareil dans un environnement domestique risque de provoquer des interférences radio.

Pour les clients en Europe

Ne pas utiliser cet appareil dans une zone résidentielle.

AVERTISSEMENT

Ne pas avaler la pile, danger de brûlure chimique – L'accessoire suivant fourni avec ce produit contient une pile en forme de pièce de monnaie/bouton. Si la pile en forme de pièce de monnaie/bouton est avalée, elle peut provoquer de graves brûlures internes en seulement 2 heures et peut entraîner la mort. Télécommande

• Gardez les piles neuves et usées hors de portée des enfants.
• Si le logement à piles ne ferme pas correctement, arrêtez l'utilisation du produit et gardez-le hors de portée des enfants.
• Si vous pensez que les piles ont pu être avalées ou insérées dans une partie du corps, consultez immédiatement un médecin.

Le symbole avertit l'utilisateur de la présence d'importantes instructions concernant le fonctionnement et la maintenance (entretien) dans la documentation qui accompagne l'appareil.

IEC 60825-1:2014 PRODUIT LASER DE CLASSE 1

• Ce produit respecte la norme EN60825-1:2014+A11:2021.
- Ce produit respecte la norme EN50689:2021.
- Ce produit est conçu pour projeter des images sur un mur ou un écran.

Comme pour n'importe quelle source de lumière vive, ne regardez pas fixement le faisceau, RG2 IEC 62471-5:2015.

AVERTISSEMENT

Ne regardez pas dans l'objectif pendant son utilisation.

Attention

L'emploi de commandes ou ajustements ou l'exécution de procédures autres que celles spécifiées ici peut provoquer une exposition dangereuse au rayonnement.

Attention

L'emploi d'instruments optiques avec ce produit augmentera les risques pour les yeux.

L'État de Californie, États-Unis uniquement

Matière perchlorate -une manipulation spéciale peut s'appliquer, Voir www.dtsc.ca.gov/hazardouswaste/perchlorate

Pour les clients au Canada

GARANTIE LIMITÉE DE SONY - Rendez-vous sur http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty pour obtenir les informations importantes et l'ensemble des termes et conditions de la garantie limitée de Sony applicable à ce produit.

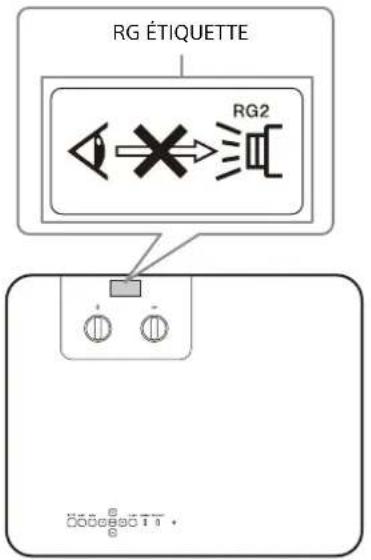

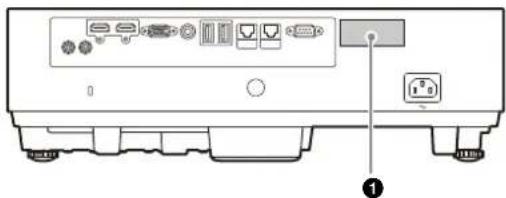

Informations sur l'emplacement des étiquettes

RG ÉTIQUETTE RG2 ÖöögeöTT.

Spécifications de la source lumineuse

Diodes laser 5,5 W

Longueur d'onde : 449 - 461 nm

Angle de divergence du faisceau par rapport à l'objectif de cet appareil

Port d'émission laser

Zoom maximum : α Zoom	minimum : α
67.6° 45°

Précautions

Sécurité

• Assurez-vous que la tension de service de votre projecteur est identique à la tension locale. Si un adaptateur de tension est nécessaire, informez-vous auprès d'un technicien Sony agréé.
• Si du liquide ou un objet solide pénètre dans le coffret, débranchez l'appareil et faites-le vérifier par un technicien Sony agréé avant de poursuivre l'utilisation.
• Débranchez le projecteur de la prise murale en cas de non-utilisation pendant plusieurs jours.
• Pour débrancher le cordon, le tirer par la fiche. Ne tirez jamais sur le cordon lui-même.
• N'utilisez jamais de cordon d'alimentation secteur endommagé. Un cordon d'alimentation secteur endommagé peut causer un court-circuit, ce qui peut entraîner un incendie ou une électrocution.
• La prise murale doit se trouver à proximité du projecteur et être facile d'accès.
• L'appareil demeure connecté à la source d'alimentation secteur tant qu'il est branché sur la prise murale, et ce même si l'appareil est éteint.
• Ne regardez pas dans l'objectif pendant son utilisation.
• Lors de la mise sous tension du projecteur, veillez à ce que personne ne regarde l'objectif de projection.
• Ne laissez pas les enfants utiliser l'appareil sans surveillance.
• Ne mettez pas la main et ne posez aucun objet près des orifices de ventilation ; l'air qui s'en échappe est très chaud.

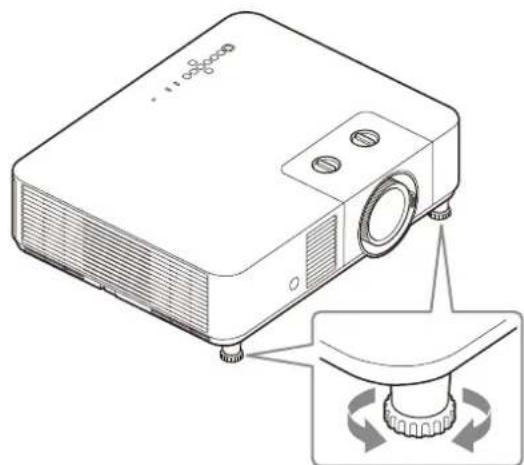

• Prenez garde de ne pas vous coincer les doigts dans les pieds (réglables) lorsque vous réglez la hauteur de l'appareil. Ne exercez pas une pression forte sur le dessus de l'appareil alors que le dispositif de réglage est sorti.
• Évitez d'utiliser un cordon prolongateur à faible tension, car cela risquerait de causer un court-circuit et un accident matériel.
• Prenez garde de vous coincer les doigts entre l'appareil et la surface du plancher lorsque vous déplacez le projecteur alors qu'il est installé sur le plancher.

• Prenez garde de vous coincer les doigts dans le ventilateur de refroidissement.

• N'installez pas l'appareil près d'une source de chaleur telle qu'un radiateur ou un conduit d'air, ou dans un emplacement exposé directement à la lumière du soleil, très poussiéreux ou humide, ou sujet à des vibrations mécaniques ou chocs.

• Si un utilisateur démonte, répare ou modifie l'appareil, cela peut gravement nuire à sa sécurité.
• Si le projecteur ne fonctionne pas bien ou est endommagé, consultez un technicien Sony qualifié.
• Si les orifices de ventilation sont obstrués, la chaleur interne augmente et peut entraîner un incendie ou endommager l'appareil. Pour assurer la circulation correcte de l'air et éviter toute surchauffe interne, appliquez les recommandations suivantes :
• Posez l'appareil de manière à laisser un espace suffisant entre celui-ci et les murs ou tout objet (page 59).

- Évitez de recouvrir les orifices de ventilation (évacuation/admission).

- Ne posez pas l'appareil sur des surfaces telles que sa feuille d'emballage, un linge doux, des journaux, un tapis ou des bouts de papier. Ces matériaux risqueraient d'obstruer les orifices de ventilation.

- Ne placez aucun objet devant l'objectif pour éviter de bloquer la lumière durant la projection. La chaleur provenant de la lumière risque d'endommager l'objet. Utilisez la fonction Détourer pour couper l'image.

- N'utilisez pas la barre de sécurité comme antivol lors du transport ou de l'installation de l'appareil. Si vous soulevez ou accrochez l'appareil au moyen de la barre de sécurité, il risque de tomber et d'être endommagé, voire de provoquer des blessures.

Pour les revendeurs

• Quand le projecteur est fixé au plafond, un support Sony ou un support équivalent recommandé doit être utilisé pour l'installation.
• Vous devez fermer le couvercle du cabinet solidement lors de l'installation au plafond.

Précautions de sécurité relatives à l'installation de l'appareil au plafond

• N'installez jamais le projecteur au plafond et ne le déplacez jamais par vos propres moyens. Veillez à vous adresser au magasin auprès duquel vous avez acheté le projecteur ou à un installateur spécialisé.
• Lorsque vous installez l'appareil au plafond, veillez à utiliser un fil de sécurité, par exemple, pour l'empêcher de tomber. Pour l'installation, veillez à vous adresser au magasin auprès duquel vous avez acheté le projecteur ou à un installateur spécialisé.
• Pour utiliser le projecteur en toute sécurité, confiez les inspections périodiques au magasin auprès duquel vous l'avez acheté ou à un installateur spécialisé.

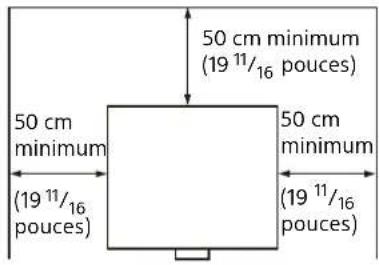

Lors de l'installation

- Lorsque vous installez l'appareil, laissez un espace entre celui-ci et les murs, etc. comme illustré.

Vue de dessus

50 cm minimum (19 11/16 pouces) 50 cm minimum (19 11/16 pouces) 50 cm minimum (19 11/16 pouces)

- Évitez d'utiliser l'appareil s'il est incliné de plus de 15 degrés par rapport à l'horizontale.

15° 15°

- Évitez d'utiliser l'appareil dans un endroit très chaud, très humide ou très froid.

- Évitez d'installer l'appareil dans un endroit exposé directement au flux d'air froid ou chaud d'un climatiseur. L'installation dans un tel lieu peut engendrer une défaillance de l'appareil à cause de la condensation de l'humidité ou d'une hausse de température.

- Évitez d'installer l'appareil dans un endroit situé à proximité d'un détecteur de chaleur ou de fumée. Cela risquerait de provoquer une défaillance du détecteur.

- N'installez pas le projecteur dans un environnement très poussiéreux ou enfumé. Le

filtre à air pourrait se colmater avec, pour résultat, un dysfonctionnement ou des dommages du projecteur.

- Si l'appareil est utilisé à une altitude de 1 000 m (environ 3 280 pieds) ou plus, réglez de façon appropriée l'option « Mode haute altit. » dans le menu « Installation ». Si cela n'est pas effectué alors que l'on utilise l'appareil à haute altitude, des effets négatifs peuvent s'ensuivre, tels qu'une baisse de fiabilité de certains composants.

- Évitez d'installer le produit dans un espace où les composants du désinfectant contenant de l'acide hypochloreux et du dioxyde de chlore sont dispersés. Évitez également de pulvériser des désinfectants à proximité du produit. Cela pourrait entraîner une décoloration du produit, une détérioration du matériau, une défaillance due à la corrosion et un encrassage rapide du filtre à air.

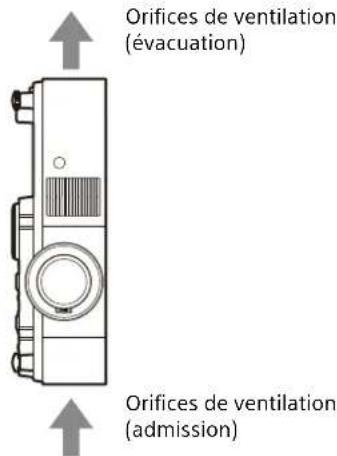

Précautions pour l'installation en mode portrait

Lorsque vous installez le projecteur en mode portrait, veillez à positionner le projecteur avec les orifices de ventilation d'évacuation vers le haut, comme illustré.

Orifices de ventilation (évacuation) Orifices de ventilation (admission)

Nettoyage de l'objectif et du boîtier

• Veillez à débrancher le cordon d'alimentation de la prise secteur avant de procéder au nettoyage.
• Si vous frottez l'appareil avec un chiffon sale, vous risquez de le rayer.
• Si l'appareil est exposé à des substances volatiles telles que des insecticides, ou en cas de contact prolongé avec un produit en caoutchouc ou en résine vinylique, l'appareil risque de se détériorer ou de perdre son revêtement.
• Ne touchez pas l'objectif avec les mains nues.
• Nettoyage de la surface de la lentille : Essuyez délicatement l'objectif avec un chiffon doux, notamment un chiffon de nettoyage pour vitres. Les taches tenaces peuvent être éliminées avec un chiffon doux légèrement humide. N'utilisez jamais de solvant tel qu'alcool, benzène, diluant ou détergent acide, alcalin ou abrasif, pas plus qu'une lingette de nettoyage chimique.
• Nettoyage du boîtier : Nettoyez délicatement le boîtier avec un chiffon doux. Les taches tenaces peuvent être éliminées avec un chiffon doux légèrement imprégné d'une solution détergente neutre et tordu. Ensuite, essuyez avec un chiffon doux et sec. N'utilisez pas d'alcool, de benzine, de diluant, produit assainissant ou désinfectant.

Éclairage

Pour une qualité d'image optimale, la face avant de l'écran ne doit pas être directement exposée à une source d'éclairage ou au rayonnement solaire.

À propos de la dissipation de chaleur

La température du boîtier du projecteur peut augmenter pendant ou juste après utilisation, mais il ne s'agit pas d'un dysfonctionnement.

Écran

Si un écran à surface inégale est utilisé, il se peut, dans de rares cas, que des motifs de lignes apparaissent sur l'écran suivant la distance qui sépare l'écran de l'appareil ou suivant le taux de grossissement du zoom. Il ne s'agit pas d'un dysfonctionnement de l'appareil.

Ventilateur

Le projecteur renferme un ventilateur qui empêche la température interne d'augmenter et qui peut donc générer du bruit. Ceci est un résultat normal du processus de fabrication et n'est pas le signe d'une défaillance. Toutefois, en cas de bruit anormal, adressez-vous à un technicien Sony agréé.

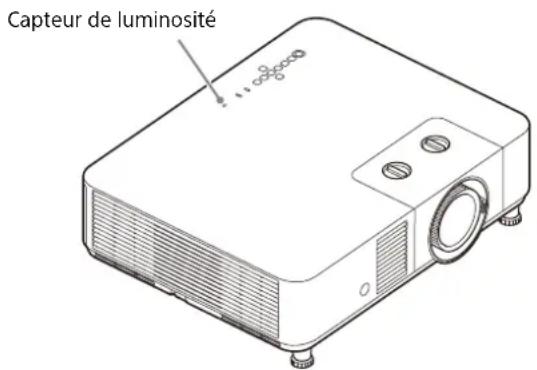

À propos du capteur de luminosité

Cet appareil dispose d'une fonction qui utilise le capteur de luminosité pour détecter la luminosité de l'environnement afin d'effectuer une correction automatique de la qualité d'image.

Capteur de luminosité

Ne bloquez pas le capteur de luminosité lorsque vous utilisez la correction automatique de la qualité d'image en fonction de la luminosité ambiante.

À propos du contrôle des pièces de la source d'éclairage

Comme l'appareil utilise un laser, il convient d'être particulièrement vigilant et de travailler dans un environnement sûr lors de l'entretien ou du contrôle des pièces de la source d'éclairage. Veillez à vous adresser à un technicien Sony agréé.

Mise au rebut des déchets usagés

Ne jetez pas les produits usagés avec les ordures ménagères.

Mettez correctement au rebut les produits usagés afin d'éviter de nuire à l'environnement, à votre santé et à celle des autres. Suivez les règlements

d'élimination des déchets en vigueur dans votre région.

Projecteur LCD

Le projecteur LCD est fabriqué au moyen d'une technologie de haute précision. Il se peut toutefois que vous constatiez que de petits points noirs et/ou lumineux (rouges, bleus ou verts) apparaissent continuellement sur le projecteur LCD. Ceci est un résultat normal du processus de fabrication et n'est pas le signe d'un dysfonctionnement. Si vous utilisez plusieurs projecteurs LCD pour projeter sur un écran, la reproduction des couleurs peut varier selon les projecteurs, même s'ils sont du même modèle. Ceci est dû au fait que l'équilibre des couleurs peut être réglé différemment sur les projecteurs.

Remarque concernant la condensation

Si la pièce dans laquelle le projecteur est installé subit de brusques changements de températures ou si vous déplacez le projecteur d'un endroit froid à un endroit chaud, de la condensation peut se former à l'intérieur du projecteur. Étant donné que la condensation peut provoquer un dysfonctionnement, réglez la température de votre climatiseur avec précaution. Si de la condensation se forme, laissez le projecteur allumé pendant deux heures avant de l'utiliser.

Remarques sur la sécurité

• Sony ne peut être tenue responsable de tout dommage, de quelque nature que ce soit, résultant d'une incapacité à mettre en place des mesures de sécurité adaptées pour les dispositifs de transmission, de fuites de données inévitables dues aux spécifications de transmission ou de tout autre problème de sécurité.
• Selon l'environnement d'exploitation, il est possible que des tiers non autorisés sur le réseau puissent accéder à l'appareil. Avant de connecter l'appareil au réseau, vérifiez que le réseau est bien protégé.
• Pour des raisons de sécurité, lors de l'utilisation de cet appareil connecté au réseau, il est fortement recommandé d'accéder à la fenêtre de commande via un navigateur Web et de modifier la limitation d'accès des valeurs d'usine

préréglées.

Il est recommandé de définir un mot de passe avec une chaîne de caractères suffisamment longue, difficile à deviner par les autres, et de le stocker en toute sécurité.

• Ne consultez aucun autre site Web dans le navigateur Web pendant ou après la configuration. Étant donné que l'état de connexion est conservé dans le navigateur Web, fermez ce dernier lorsque la configuration est terminée pour empêcher tout tiers non autorisé d'utiliser l'appareil ou d'exécuter des programmes malveillants.
• Lorsque vous connectez ce produit à un réseau, connectez-le via un système fournissant une fonction de protection, tel qu'un routeur ou un pare-feu. Si vous vous connectez sans cette protection, des problèmes de sécurité pourraient survenir.

Ne placez pas ce produit près d'appareils médicaux

Ce produit (y compris les accessoires) comporte un ou des aimants qui peuvent perturber les stimulateurs cardiaques, les valves de dérivation programmables pour le traitement de l'hydrocéphalie ou d'autres appareils médicaux. Ne placez pas ce produit près de personnes utilisant ce type d'appareil médical. Consultez votre médecin avant d'utiliser ce produit si vous utilisez ce type d'appareil médical.

Remarques

• Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
• Sony n'assumera pas de responsabilité pour les réclamations, quelle qu'elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces parties.
• Sony n'assumera pas de responsabilité pour la cessation ou l'interruption de tout service lié à cet appareil, résultant de quelque circonstance que ce soit.

Avis de licence

Reportez-vous à la section « Avis sur le logiciel » du Guide d'aide et lisez le contenu de la licence.

Vérification des accessoires fournis

Télécommande (RM-PJ8) (1)

Pile au lithium (CR2025) (1)

La pile est déjà en place. Avant d'utiliser la télécommande, retirez la feuille de plastique isolante.

Cordon d'alimentation secteur (1)

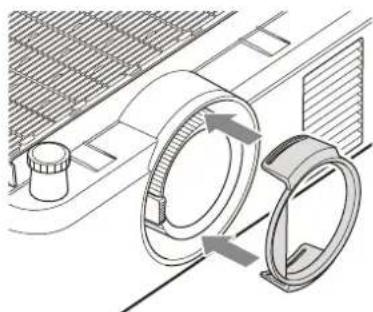

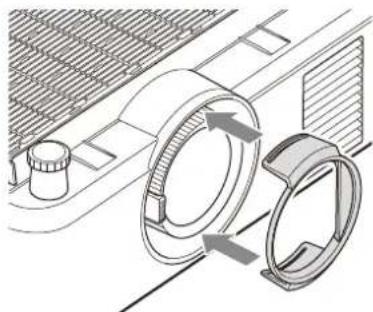

Pare-lumière (1)

Manuel de configuration (ce manuel) (1)

Installation des piles

1 Retirez le compartiment de la pile au lithium.

Tirez le compartiment de la pile vers vous tout en le déverrouillant.

2 Insérez une pile au lithium.

La pile au lithium doit être placée dans le compartiment avec le côté plus orienté vers le haut.

3 Fermez le compartiment de la pile au lithium.

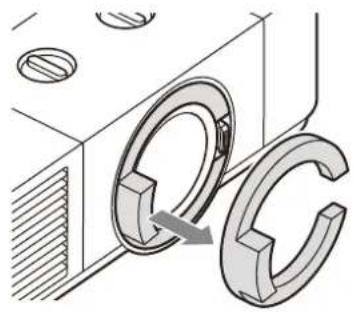

Retrait du coussin de protection de l'objectif

Assurez-vous de retirer le coussin de protection de l'objectif avant d'utiliser l'appareil.

Lorsque vous transportez le projecteur, réglez le décalage de l'objectif au centre et fixez le coussin de protection de l'objectif.

Raccordement du cordon d'alimentation secteur

Branchez le cordon d'alimentation secteur dans une prise AC IN.

Prise AC IN Cordond'alimentation secteur (fourni)

Installation du pare-lumière

Un important décalage d'objectif H peut provoquer l'apparition d'une lumière pâle en dehors de la zone effective de l'écran. Si cela pose problème, installez le pare-lumière.

Après avoir réglé la position de projection, le zoom et la mise au point, coupez l'alimentation et fixez le pare-lumière à l'objectif du projecteur.

En cas d'apparition d'une lumière pâle sur le côté droit de l'écran

En cas d'apparition d'une lumière pâle sur le côté gauche de l'écran

N'installez pas le pare-lumière si aucune lumière n'apparaît en dehors de la surface effective de l'écran. (Si le pare-lumière est installé dans ce cas, il se peut que les bords de l'image soient rognés ou apparaissent sombres.)

Étape 2

Raccordement

Remarques

• Mettez tous les périphériques hors tension avant tout raccordement.
• Utilisez les câbles appropriés pour chaque raccordement.
• Insérez les fiches de câble à fond ; de mauvais contacts peuvent réduire les performances des signaux d'image ou entraîner des dysfonctionnements. Débranchez un câble en le tenant par sa fiche ; ne tirez pas sur le câble lui-même.
• Pour plus d'informations, consultez également le mode d'emploi du périphérique à raccorder.

Raccordement à un ordinateur

Branchez la borne INPUT B ou INPUT C à la borne de sortie HDMI de l'ordinateur.

Câble HDMI (non fourni)

Remarques

• Utilisez un appareil compatible HDMI portant le logo HDMI.
• Utilisez un câble HDMI « haut débit premium » portant le logo correspondant au type de câble. Si vous utilisez un câble autre qu'un câble haut débit premium, il est possible que les images 4K ne s'affichent pas correctement.
• La borne HDMI de ce projecteur n'est pas compatible avec le signal DSD (Direct Stream Digital - technologie de numérisation) ou le signal CEC (Consumer Electronics Control – contrôle « interéléments »).

Raccordement à un ordinateur via un concentrateur ou un routeur

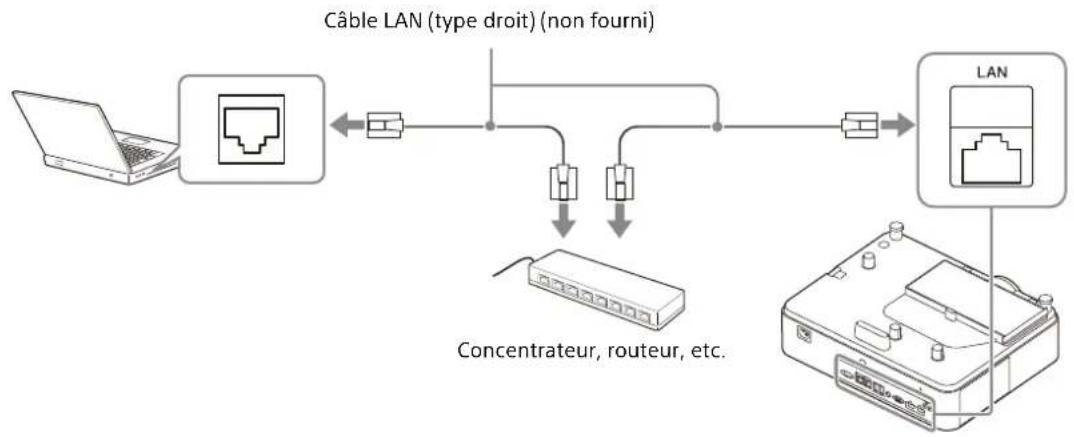

Utilisation d'une borne LAN

Raccordez la borne LAN et la borne LAN de l'ordinateur via un concentrateur ou un routeur.

Remarques

• Quand vous utilisez les fonctions réseau via la borne LAN, assurez-vous que « Param. LAN » est réglé sur « Port LAN ».
• Connectez le projecteur au réseau qui est créé pour contrôler l'accès depuis Internet, tel que le réseau local. Si le projecteur est connecté directement à Internet, le risque pour la sécurité augmente.

Lorsque vous surveillez et commandez le projecteur via le réseau, accédez à la Fenêtre de commande du projecteur (reportez-vous à la section « Utilisation des fonctionnalités réseau » du Guide d'aide) via un navigateur Web et activez le protocole de contrôle souhaité.

Raccordement d'un appareil HDBaseT™

L'émetteur HDBaseT permet de raccorder le projecteur à un ordinateur, appareil vidéo ou équipement réseau.

Remarques concernant le raccordement de cet appareil à l'émetteur HDBaseT

• Confiez le câblage à un professionnel ou à un revendeur Sony. Si le câblage n'a pas été effectué correctement, les caractéristiques de transmission du câble peuvent en être affectées, et produire des images coupées ou instables.
• Raccordez directement le câble à l'émetteur HDBaseT sans passer par un concentrateur ou un routeur.
• Utilisez les câbles satisfaisant aux conditions suivantes.
• CAT5e ousupérieure
• Type blindé (couvrant les connecteurs)
• Raccordement à fil droit
• Fil unique
• Pour installer les câbles, utilisez un testeur de câble, un analyseur de câble ou un périphérique similaire afin de vérifier si les câbles satisfont à l'exigence de la CAT5e ou supérieure. S'il y a un connecteur de transit entre cet appareil et l'émetteur HDBaseT, incluez-le dans la mesure.
• Pour réduire l'effet du bruit, installez et utilisez le câble de sorte qu'il ne s'enroule pas et reste le plus droit possible.
• Installez le câble à l'écart des autres câbles (notamment du câble d'alimentation).
• Lorsque vous installez plusieurs câbles, ne les reliez pas et maintenez la distance parallèle cumulée aussi courte que possible.
• La distance de transmission du câble est de 100 m (environ 328 pieds) au maximum. Si elle dépasse 100 m (environ 328 pieds), les images risquent de se couper ou un dysfonctionnement de la communication LAN risque de produire.
  N'utilisez pas l'émetteur HDBaseT au-delà de la distance de transmission maximale du câble.
• Pour les problèmes d'utilisation ou de fonctionnement causés par les appareils d'autres fabricants, veuillez contacter le fabricant correspondant.

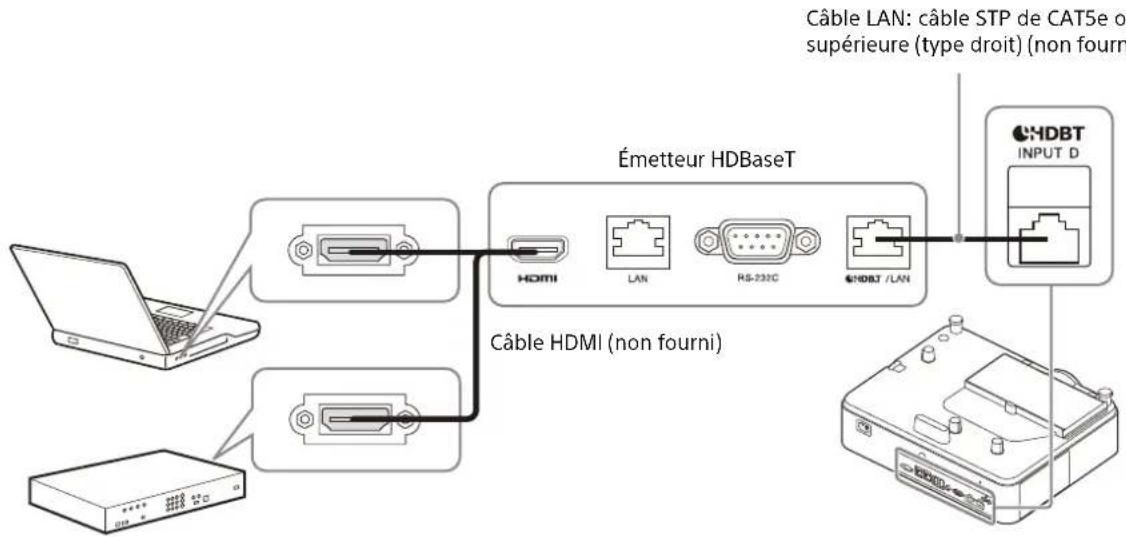

Raccordement d'un ordinateur/appareil vidéo

Connectez la borne HDBaseT à la borne de sortie HDMI sur l'ordinateur ou le périphérique vidéo.

Pour plus d'informations sur d'autres méthodes de raccordement, reportez-vous à la section « Raccordement » du Guide d'aide.

Mise sous/hors tension du projecteur

1 Branchez le cordon d'alimentation secteur sur une prise murale.
2 Mettez le projecteur sous tension. Appuyez sur la touche I/© de l'appareil ou de la télécommande.

Mise hors tension

1 Appuyez sur la touche I/© de l'appareil ou de la télécommande.

Le projecteur s'arrête et se met hors tension. Pour pouvoir profiter de votre projecteur à long terme, mettez-le hors tension lorsque vous ne l'utilisez pas.

2 Débranchez le cordon d'alimentation secteur de la prise murale.

Exécution des réglages initiaux

Lors de la première mise sous tension de l'appareil après l'achat, l'écran des réglages initiaux s'affiche. Pour effectuer ces réglages, suivez les étapes ci-dessous.

1 Sélectionnez la langue d'affichage.

① Appuyez sur la touche ♦ ou ♦ pour sélectionner « Language », puis appuyez sur la touche ENTER.
② Appuyez sur les touches /// pour sélectionner une langue, puis appuyez sur la touche ENTER.

2 Définissez l'emplacement d'installation.

① Appuyez sur la touche ♦ ou ♦ pour sélectionner « Location », puis appuyez sur la touche ENTER.
② Appuyez sur la touche ou pour sélectionner un emplacement d'installation, puis appuyez sur la touche ENTER.

3 Enregistrez les réglages.

Appuyez sur la touche ou pour sélectionner « Apply », puis appuyez sur la touche ENTER. Lorsque la configuration initiale est terminée, le projecteur démarre.

Projection d'une image

La taille d'une image projetée dépend de l'objectif ou de la distance entre le projecteur et l'écran. Placez le projecteur de façon à adapter l'image projetée à la taille de l'écran. Pour plus d'informations sur les distances de projection et les tailles de l'image projetée, reportez-vous à la section « Distance de projection » du Guide d'aide.

1 Branchez le cordon d'alimentation secteur sur une prise murale.
2 Raccordez tous les périphériques nécessaires au projecteur (page 65).
3 Mettez le projecteur sous tension. Appuyez sur la touche I/© de l'appareil ou de la télécommande.
4 Mettez sous tension le périphérique raccordé.

5 Sélectionnez la source d'entrée. Appuyez sur la touche INPUT du projecteur ou de la télécommande pour afficher la fenêtre de sélection d'entrée. Appuyez plusieurs fois sur la touche INPUT ou appuyez sur la touche ↑/↓ pour sélectionner l'image à projeter.

6 Changez la destination de sortie de l'écran de l'ordinateur vers un écran externe. La procédure à suivre pour modifier la destination de sortie dépend du type d'ordinateur. (Exemple)

7 Réglez la mise au point, la taille et la position de l'image projetée (page 69).

Réglage de l'image projetée

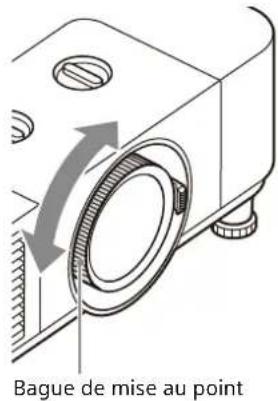

Mise au point de l'image (Mise au point)

Tournez la bague de mise au point.

Bague de mise au point

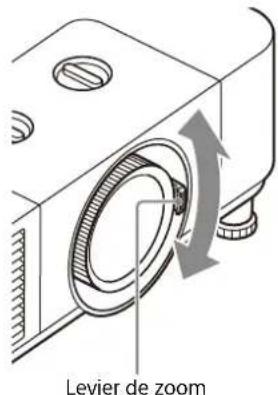

Réglage de la taille de l'image (Zoom)

Tournez le levier de zoom.

Levier de zoom

Réglage de la position de l'image

Réglage de l'inclinaison du projecteur à l'aide du déplacement du bloc optique

Tournez la molette de réglage du déplacement H pour régler l'objectif horizontalement ou tournez la molette de réglage du déplacement V pour régler l'objectif verticalement.

Molette de réglage du déplacement V Molette de réglage du déplacement H

Réglage de l'inclinaison du projecteur à l'aide des pieds avant (réglables)

Si le projecteur est installé sur une surface inégale, réglez la position de l'image projetée en modifiant l'inclinaison du projecteur avec les pieds avant (réglables).

• Veillez à ne pas abaisser le projecteur sur vos doigts.
• Évitez d'appuyer fortement sur la face supérieure du projecteur lorsque les supports avant (réglables) sont déployés. Cela peut provoquer un dysfonctionnement.

Si vous devez affiner le réglage des images projetées, reportez-vous à la section « Réglage » du Guide d'aide.

Témoins

Vous pouvez vérifier l'état du projecteur ou une anomalie en vérifiant l'état d'éclairage/de clignotement des témoins ON/STANDBY et WARNING de la face supérieure. Si les témoins clignotent en rouge, reportez-vous à la section « Indications d'avertissements et solutions » afin de remédier au problème (page 72).

Face supérieure de l'appareil WARNING ON/STANDBY

Indication de l'état

État du témoin État d'utilisation Description
WARNING ON/STANDBY(S'allume en rouge)(Éte)	Veille L'alimentation est fournie au projecteur et le projecteur est en mode de veille en fonction du réglage.
WARNING ON/STANDBY(Clignote en vert)(Étein)	Chauffe Le projecteur chauffe après sa mise sous tension.
WARNING ON/STANDBY(S'allume en vert)(Étein)	Mise sous tension Le projecteur est prêt pour la projection.
WARNING ON/STANDBY(S'allume en orange)(Éte)	Autre état de veille Le projecteur est en mode Sans entrée (Coupure éclairage) ou le haut-parleur est réglé sur « Toujours activé ».

État du témoin État d'utilisation Description
WARNING ON/STANDBY	Mise à jour du logiciel	Le logiciel du projecteur est en cours de mise à jour.
(Clignote en orange)(Ét)

Indications d'avertissements et solutions

État du témoin Nombre de		Signification/Solutionsclignotements
WARNING	ON/STANDBY	Deux fois Le couvercle supérieur n'est pas correctement fixé.Vérifiez la fixation du couvercle supérieur. S'il s'est desserrésuite à un fort impact sur le projecteur, consultez un technicienSony qualifié.
(Clignote en rouge)	(S'allume en rouge)
WARNING	ON/STANDBY	Trois fois La source lumineuse ne s'allume pas correctement.Débranchez le cordon d'alimentation secteur et vérifiez que letémoin ON/STANDBY s'éteint, puis branchez le cordond'alimentation secteur dans la prise murale et mettez leprojecteur sous tension.
(Clignote en rouge)	(S'allume en rouge)
WARNING	ON/STANDBY	Deux fois La température interne du projecteur est anormale.Effectuez les actions suivantes.Vérifiez si le filtre à air est encrassé, puis nettoyez-le ouremplacez-le (page 73).Vérifiez si les orifices de ventilation (évacuation/prise d'air)ne sont pas obstrués par le mur ou un objet et prévoyez unintervalle suffisant.Vérifiez la température ambiante et utilisez le projecteurdans la plage de température de fonctionnement.
(Clignote en rouge)	(Clignote en rouge)
Les deux témoins clignotent

Si les témoins clignotent différemment de la description ci-dessus, débranchez le cordon d'alimentation secteur et vérifiez que le témoin ON/STANDBY s'éteint, puis branchez le cordon d'alimentation secteur dans la prise murale et mettez le projecteur sous tension.

Si le problème persiste, contactez un technicien Sony agréé.

En cas de problème ou si un message d'erreur apparaît à l'écran, reportez-vous à la section « Liste des messages » ou « Dépannage » du Guide d'aide.

Maintenance

Nettoyage du panneau extérieur/filtre à air du projecteur

Nettoyez périodiquement le filtre à air et les orifices de ventilation (évacuation/admission). Nettoyez le filtre à air lorsque le message vous invitant à nettoyer le filtre à air apparaît. Un message vous invitant à nettoyer le filtre à air apparaît lorsqu'un filtre à air encrassé est détecté ou lorsque le temps défini par la « Notif. durée filtre ».

Attention

Si vous continuez à utiliser le projecteur alors que le filtre à air est encrassé, la température interne va augmenter, ce qui risque de provoquer un dysfonctionnement.

1 Mettez le projecteur hors tension et débranchez le cordon d'alimentation secteur de la prise murale.

Remarques

• Si vous nettoyez le projecteur sans débrancher le cordon d'alimentation, le ventilateur risque de tourner en mettant accidentellement l'appareil sous tension, ce qui pourrait causer des dommages ou des blessures.
• Si vous retirez le couvercle du filtre à air alors que l'alimentation est allumée, vous risquez de toucher accidentellement le ventilateur à l'intérieur du projecteur, ce qui pourrait causer des blessures.

2 Éliminez la poussière autour du couvercle du filtre à air et des orifices de ventilation (évacuation/admission) à l'aide d'un aspirateur.

3 Pour retirer le couvercle du filtre à air, faites-le glisser de manière latérale.

S'il reste de la poussière dans la zone où le couvercle du filtre à air a été retiré, passez l'aspirateur sur celle-ci.

Couvercle du filtre à air

Remarques

• N'utilisez pas de brosse pour enlever la poussière. De la poussière pourrait tomber à l'intérieur du projecteur, risquant de provoquer un dysfonctionnement.
• Pour utiliser le projecteur, veillez à fixer le filtre à air. Si vous utilisez le projecteur sans le filtre à air, de la poussière sera aspirée dans celui-ci, ce qui risque de provoquer un dysfonctionnement.

4 Tirez le levier du filtre à air vers le haut et retirez le filtre à air du couvercle du filtre à air.

Levier

5 Éliminez la poussière du côté avant (côté sans levier) du filtre à air à l'aide d'un aspirateur.

Remarques

• N'aspirez pas la poussière du côté arrière (côté avec levier) du filtre à air. Cela pourrait causer un encrassage.

• Ne déployez pas la surface du filtre ou ne pressez pas de force la buse d'un aspirateur contre celle-ci. Cela pourrait endommager le filtre à air.

• Ne frottez pas la surface du filtre à air avec une brosse. Cela pourrait pousser la poussière dans le filtre à air ou endommager le filtre à air.

• N'utilisez pas d'air à haute pression, comme avec un souffleur d'air. Cela pourrait pousser la poussière dans le filtre à air, créer un problème lié à l'adhérence des substances contenues, ou endommager le filtre à air.

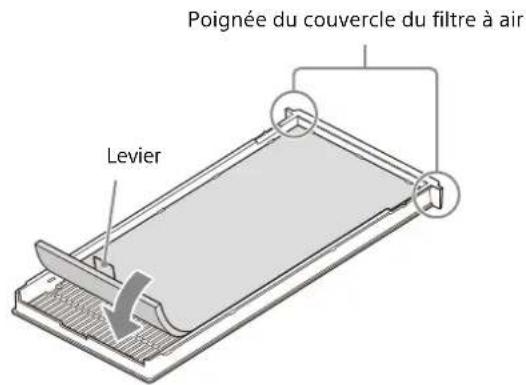

6 Fixez le filtre à air au couvercle du filtre à air de sorte que le levier fasse saillie vers l'extérieur du couvercle du filtre à air.

Fixez-le de sorte qu'il n'y ait pas d'espace entre le filtre à air et le couvercle du filtre à air.

Poignée du couvercle du filtre à air Levier

Remarques

• Lorsque vous fixez le filtre à air au couvercle du filtre à air, assurez-vous que le côté du levier du filtre à air se trouve sur le côté opposé de la poignée du couvercle du filtre à air. Assurez-vous également que la surface avec le levier est orientée vers le haut.
• Fixez solidement le filtre à air au couvercle du filtre à air, en veillant à ne pas heurter le crochet du couvercle du filtre à air. Si le filtre à air est fixé au couvercle du filtre à air de manière incorrecte, cela risque de provoquer un dysfonctionnement.

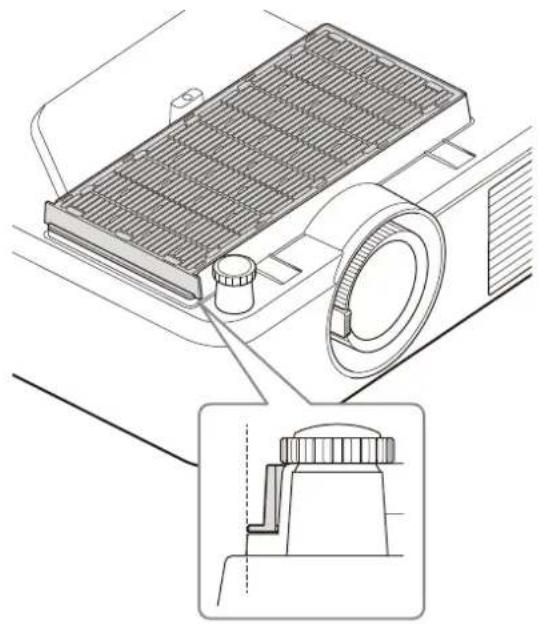

7 Fixez le couvercle du filtre à air au projecteur. Poussez-le à fond pour qu'il n'y ait pas d'espace entre le couvercle du filtre à air et la surface extérieure du panneau du projecteur.

Remplacement/Élimination du filtre à air

Dans les cas suivants, remplacez le filtre à air par un neuf.

• Lorsque le message de nettoyage du filtre à air s'affiche juste après le nettoyage du filtre à air à l'aide d'un aspirateur.
• Lorsque le témoin clignote en rouge juste après le nettoyage du filtre à air à l'aide d'un aspirateur.

1 Retirez le filtre à air en suivant les instructions de la section « Nettoyage du panneau extérieur/filtre à air du projecteur » (page 73).

2 Fixez un filtre à air neuf au couvercle du filtre à air de sorte que le levier fasse saillie vers l'extérieur du couvercle du filtre à air. Fixez-le de sorte qu'il n'y ait pas d'espace entre le filtre à air et le couvercle du filtre à air.

Poignée du couvercle du filtré Levier

Remarques

• Lorsque vous fixez le filtre à air au couvercle du filtre à air, assurez-vous que le côté du levier du filtre à air se trouve sur le côté opposé de la poignée du couvercle du filtre à air. Assurez-vous également que la surface avec le levier est orientée vers le haut.
• Fixez solidement le filtre à air au couvercle du filtre à air, en veillant à ne pas heurter le crochet du couvercle du filtre à air. Si le filtre à air est fixé au couvercle du filtre à air de manière incorrecte, cela risque de provoquer un dysfonctionnement.

3 Fixez le couvercle du filtre à air au projecteur. Poussez-le à fond pour qu'il n'y ait pas d'espace entre le couvercle du filtre à air et la surface extérieure du panneau du projecteur.

Respectez les lois et règlements de votre pays ou région lors de l'élimination du filtre à air. Matériaux

• Filtre à air (partie blanche) : PP, PET
• Coussin (partie noire) : NBR

Remarques concernant l'installation du support de montage au plafond

Lors de l'installation sur l'appareil du support de montage au plafond de type flottant comme illustré sur la figure, il est recommandé d'utiliser 4 vis pour le fixer dans une position stable en tenant compte du centre de gravité de l'appareil. (La fixation avec 3 vis est essentielle.)

Il est recommandé de l'installer de manière à ce que le support de montage au plafond ne chevauche pas le couvercle du filtre à air lors de l'installation.

S'ils se chevauchent, il est recommandé de les installer dans la plage A sur la figure afin de ne pas interférer avec l'admission du filtre à air.

24,5 mm (31/32 pouces) A

Remarque

Pour utiliser le projecteur en toute sécurité, confiez les inspections périodiques au magasin auprès duquel vous l'avez acheté ou à un installateur spécialisé.

Dimensions

Face avant

Centre de l'objectif 142 (5 19/32) 65,5 (2 19/32) Surface de montage du support de montage au plafond

Unité : mm (pouces)

Face latérale

129 (5 3/32) 123,5 (4 7/8) 100 (3 15/16) Surface de montage du support de montage au plafond

Unité : mm (pouces)

Face supérieure

422 (16 5/8) 142 (5 19/32) Centre de l'objectif Avant de l'objectif 333 (13 1/8)

Unité : mm (pouces)

Face inférieure

Centre de l'objectif 250 (9 27/32) 112 (4 13/32) 123 (4 27/32) Trous de montage au plafond (M4, Profondeur 20 (25/32))* 160 (6 5/16) 225 (8 27/32) 20 (25/32) 159,9 (6 9/32) 265,4 (10 7/16) 304,5 (12) Centre de gravité 21,7 (27/32) 80,7 (3 3/16) 69 (2 23/32) 46,1 (1 13/16) 56,6 (2 7/32) 230 (9 1/16) Unité : mm (pouces)

* Spécifications des trous de montage au plafond

6 (1/4)a) 20 (25/32)b) Écrou à insert (M4) Orifice de la vis Appareil a) Longueur vissée minimale requise b) Profondeur maximale des trous de vis Unité : mm (pouces)

• Assurez-vous d'utiliser des vis plus longues que la longueur vissée minimale et plus courtes que la profondeur maximale des trous de vis, comme représenté sur la figure ci-dessus.
• Couple de serrage recommandé : 1,1 ± 0,1 N·m
