VPL-PHZ61 - Proiettore SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore laser
Marca	Sony
Modello	VPL-PHZ61
Categorie	Proiettore
Dimensioni (L x P x A)	422 x 333 x 142 mm
Peso	Circa 6,3 kg
Alimentazione	100-240 V CA, 50/60 Hz
Consumo elettrico	320 W (max)
Sorgente luminosa	Laser (diodi laser 5,5 W)
Risoluzione nativa	WUXGA (1920 x 1200)
Luminosità	6000 lumen
Contrasto	3 000 000:1
Funzioni principali	Spostamento obiettivo motorizzato (H/V), zoom, messa a fuoco, correzione automatica della qualità dell'immagine, funzione HDBaseT, connettività LAN
Ingressi video	2 x HDMI, 1 x HDBaseT (RJ45), 1 x VGA (D-sub 15)
Rete	1 x LAN (RJ45), compatibile con controlli di rete
Manutenzione e pulizia	Pulizia dell'obiettivo con panno morbido, filtro aria pulibile o sostituibile, custodia con panno morbido e detergente neutro
Sicurezza	Laser classe 1 (IEC 60825-1:2014), non guardare l'obiettivo, messa a terra obbligatoria, interruzione rapida dell'alimentazione
Ricambi e riparabilità	Filtro aria (rif. Sony), telecomando (RM-PJ8), batteria al litio CR2025, paraluce
Accessori forniti	Telecomando, batteria al litio, cavo di alimentazione, paraluce, manuale di configurazione
Informazioni generali	Manuale disponibile in più lingue, installazione a soffitto possibile, funzionamento in modalità ritratto

Domande frequenti - VPL-PHZ61 SONY

Qual è la durata della sorgente luminosa laser?

La sorgente luminosa laser del Sony VPL-PHZ61 offre una durata tipica di 20 000 ore, con una manutenzione minima.

Come pulire il filtro dell'aria del proiettore?

Spegnere il proiettore e scollegare il cavo. Rimuovere il coperchio del filtro, estrarre il filtro, aspirare la polvere dal lato anteriore (senza la leva). Se necessario, sostituire il filtro con uno nuovo.

Qual è la risoluzione massima supportata?

Il proiettore supporta una risoluzione nativa WUXGA (1920x1200) e può visualizzare segnali 4K (3840x2160) tramite gli ingressi HDMI.

Posso installare il proiettore a soffitto?

Sì, si consiglia di utilizzare un supporto di montaggio a soffitto Sony o equivalente. L'installazione deve essere effettuata da un professionista. Utilizzare un cavo di sicurezza per evitare cadute.

Come collegare il mio computer al proiettore?

Collegare un cavo HDMI dal computer a uno dei terminali HDMI del proiettore (INPUT B o C). Per una connessione di rete, utilizzare la porta LAN.

Cosa fare se l'indicatore WARNING lampeggia in rosso?

Verificare il numero di lampeggi: 2 volte indica un problema di coperchio o di temperatura, 3 volte un problema di sorgente luminosa. Consultare il manuale per le soluzioni dettagliate.

Il proiettore può essere utilizzato in modalità ritratto?

Sì, il VPL-PHZ61 può essere installato in modalità ritratto. Assicurarsi che le aperture di ventilazione di scarico siano rivolte verso l'alto.

Come regolare l'altezza dell'immagine proiettata?

Utilizzare le rotelle di spostamento dell'obiettivo (H e V) per spostare l'immagine orizzontalmente e verticalmente. È inoltre possibile inclinare il proiettore utilizzando i piedini regolabili.

Il proiettore dispone di un altoparlante integrato?

No, il Sony VPL-PHZ61 non dispone di altoparlante integrato. È necessario utilizzare un sistema audio esterno tramite le uscite audio disponibili.

Quali cavi sono forniti con il proiettore?

Il proiettore viene fornito con un cavo di alimentazione, un paraluce, un telecomando (con batteria CR2025) e il manuale di configurazione. I cavi HDMI o LAN non sono inclusi.

MANUALE UTENTE VPL-PHZ61 SONY

Guida di configurazione IT

VPL-PHZ61/PHZ51

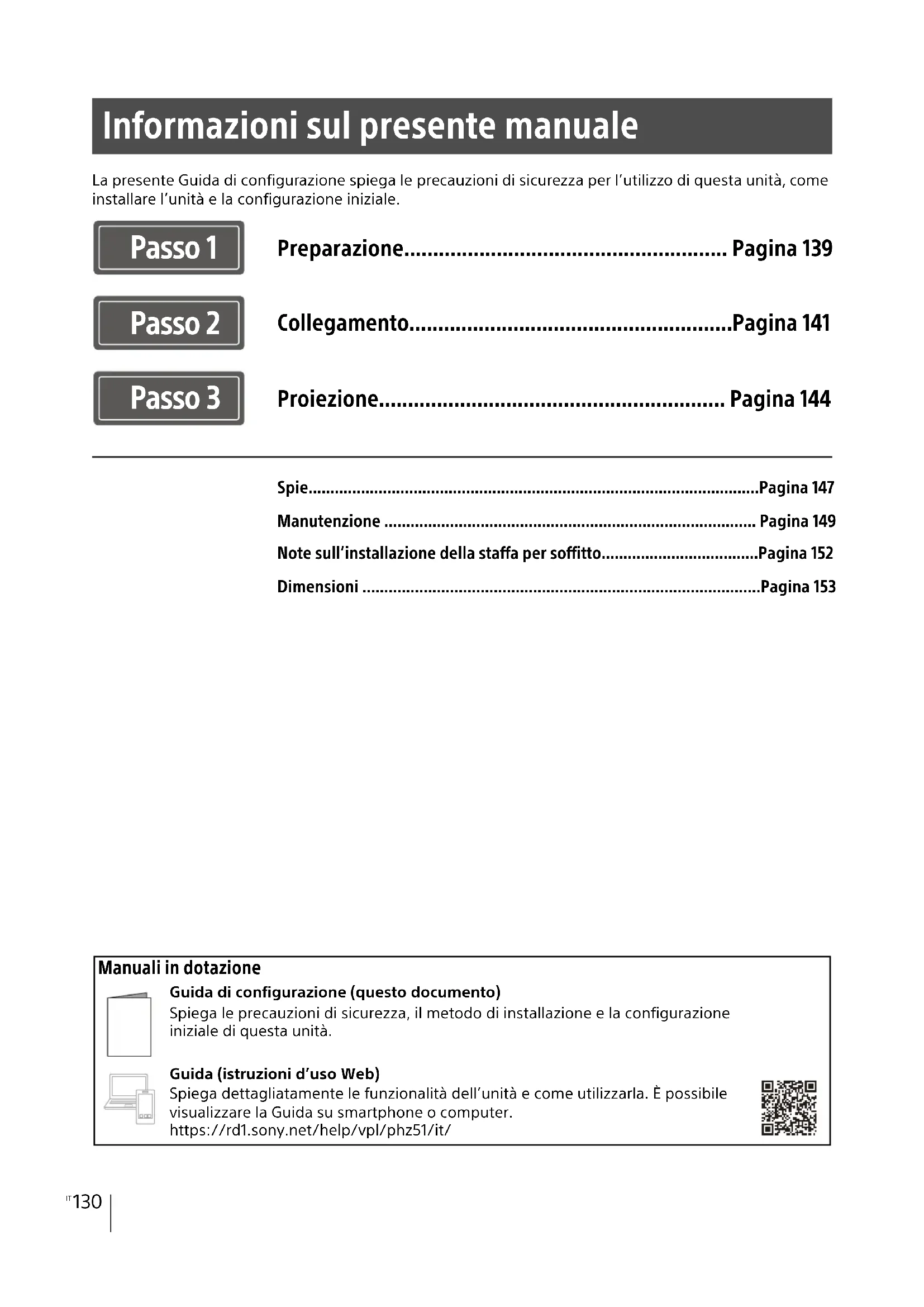

Informazioni sul presente manuale

La presente Guida di configurazione spiega le precauzioni di sicurezza per l'utilizzo di questa unità, come installare l'unità e la configurazione iniziale.

Passo 1

Preparazione.... Pagina 139

Passo 2

Collegamento......Pagina 141

Passo 3

Proiezione.... Pagina 144

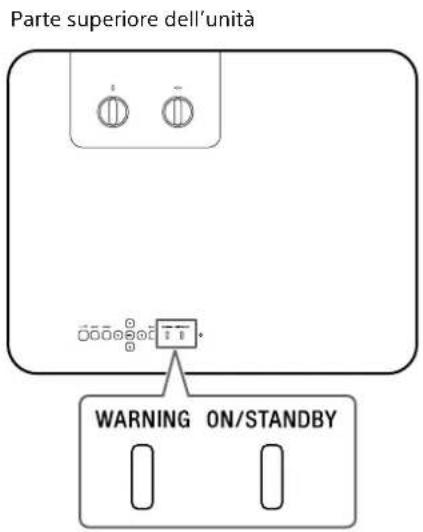

Spie....Pagina 147

Manutenzione ...... Pagina 149

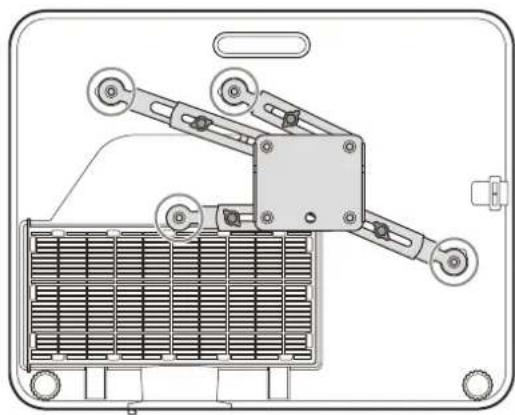

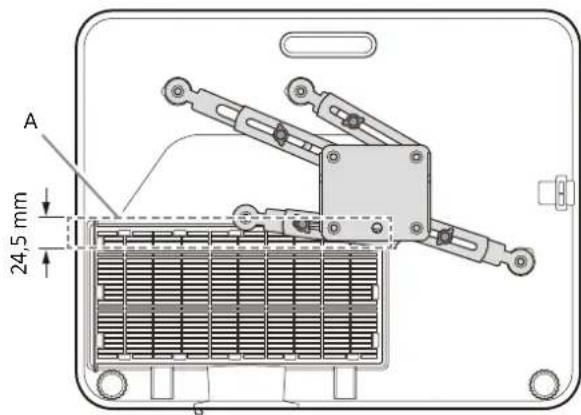

Note sull'installazione della staffa per soffitto....Pagina 152

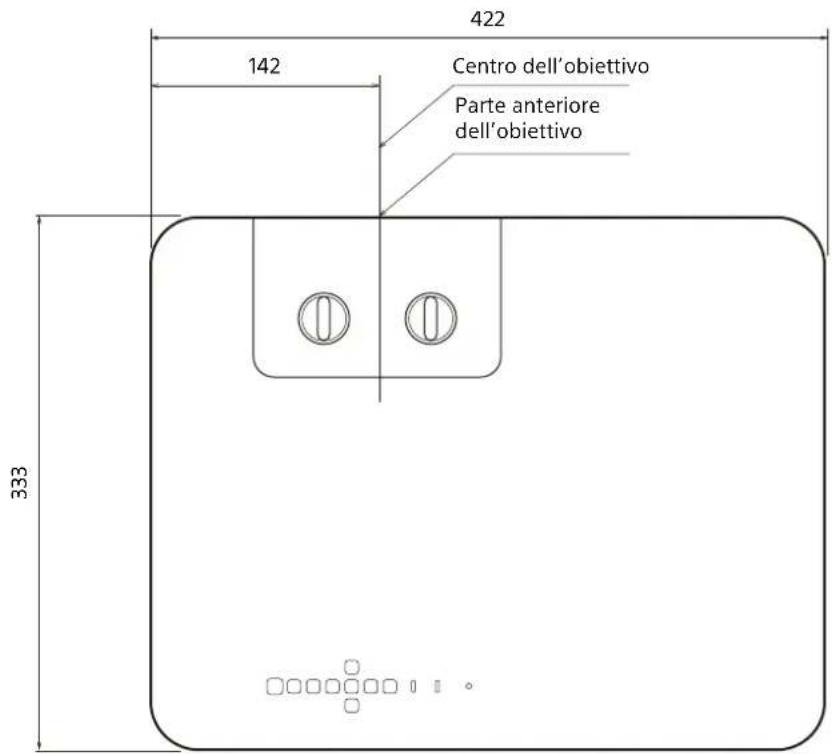

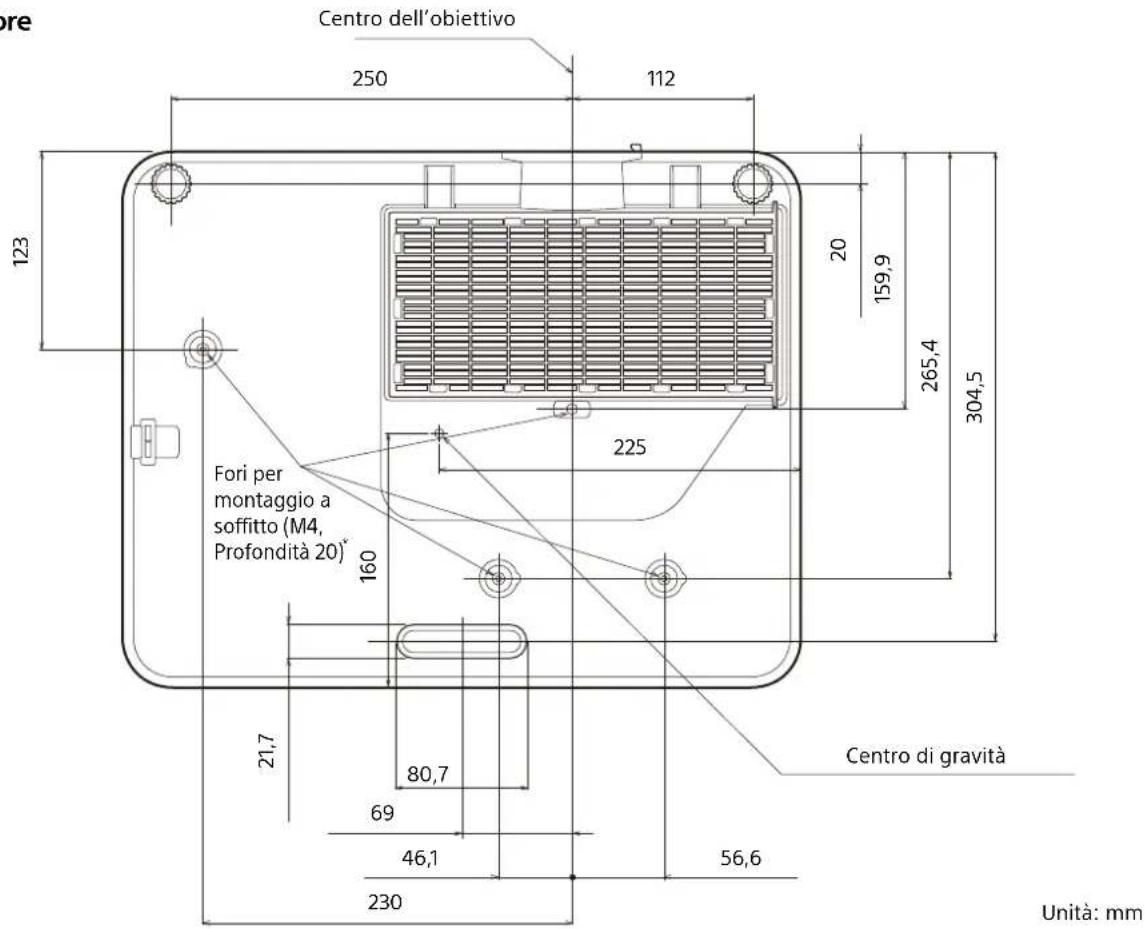

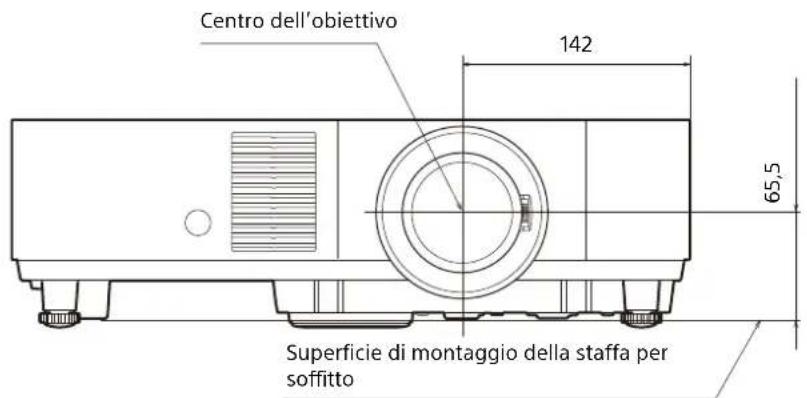

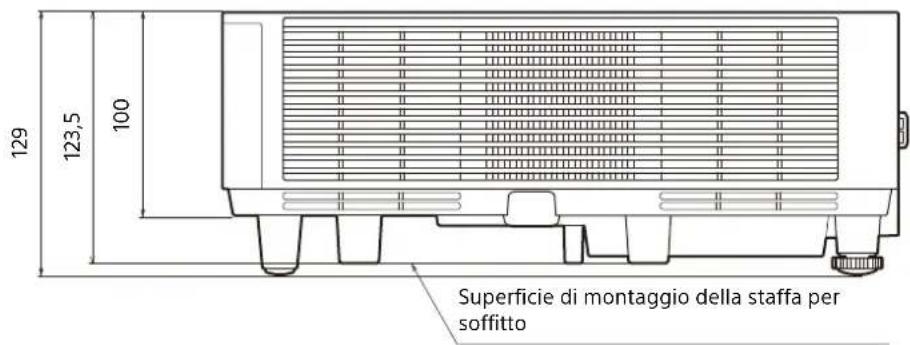

Dimensioni ......Pagina 153

Manuali in dotazione

Guida di configurazione (questo documento)

Spiega le precauzioni di sicurezza, il metodo di installazione e la configurazione iniziale di questa unità.

Guida (istruzioni d'uso Web)

Spiega dettagliatamente le funzionalità dell'unità e come utilizzarla. È possibile visualizzare la Guida su smartphone o computer.

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.

Quando si utilizza il prodotto, non utilizzarlo per scopi diversi da quelli descritti nel manuale di istruzioni.

AVVERTENZA

Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparato alla pioggia o all'umidità.

Per evitare scosse elettriche, non aprire l'involucro. Per l'assistenza rivolgersi unicamente a personale qualificato.

AVVERTENZA

Questo apparato deve essere collegato a terra.

ATTENZIONE

• Pericolo di esplosione in caso di sostituzione incorretta della batteria. Sostituire la batteria con una uguale o equivalente seguendo le raccomandazioni del produttore.
• Smaltire la batteria o il prodotto in conformità con le normative vigenti nella regione o paese di utilizzo. Non smaltire la batteria o il prodotto in forni ad alta temperatura o nel fuoco. Non tagliare né frantumare meccanicamente la batteria. Questo potrebbe causarne l'esplosione o dar luogo a incendi. Non esporre la batteria a pressioni atmosferiche estremamente basse. Questo potrebbe causare esplosioni o perdite di gas o liquidi infiammabili.
• Non esporre la batteria ad elevate temperature, come ad esempio sotto luce solare diretta o in prossimità di fiamme per evitare che possa prendere fuoco, esplodere o causare incendi. Non immergere né bagnare la batteria in acqua. Questo potrebbe causare scariche elettriche.

AVVERTENZA

Durante l'installazione dell'apparecchio, incorporare un dispositivo di scollegamento prontamente accessibile nel cablaggio fisso, oppure collegare la spina di alimentazione ad una presa di corrente facilmente accessibile vicina all'apparecchio. Qualora si verifichi un guasto durante il funzionamento dell'apparecchio, azionare il dispositivo di scollegamento in modo che interrompa il flusso di corrente oppure scollegare la spina di alimentazione.

ATTENZIONE

Per ragioni di sicurezza, non collegare alla porta indicata di seguito un connettore di cablaggio di dispositivi periferici su cui potrebbe essere presente una tensione eccessiva:

• LAN

AVVERTENZA

1. Utilizzare il cavo di alimentazione (a 3 conduttori) / connettore per l'apparecchio / spina con contatti di messa a terra approvato e conforme alle normative sulla sicurezza in vigore nel paese o nella regione geografica di utilizzo.
2. Utilizzare il cavo di alimentazione (a 3 conduttori) / connettore per l'apparecchio / spina adatto alle caratteristiche di tensione e corrente della rete elettrica.

In caso di domande relative all'uso del cavo di alimentazione / connettore per l'apparecchio / spina di cui sopra, rivolgersi a personale qualificato.

IMPORTANTE

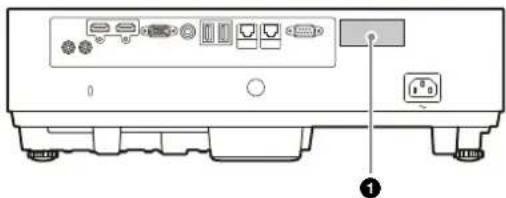

La targhetta di identificazione dell'apparecchio è situata nella posizione indicata di seguito:

- Parte inferiore

Tutti i cavi di interfaccia utilizzati per la connessione dell'apparecchio a dispositivi periferici devono essere di tipo schermato per soddisfare le normative sulla compatibilità elettromagnetica (EMC) e per evitare funzionamenti indesiderati dovuti alle emissioni in radiofrequenza. Quando sono forniti cavi, essi dovranno essere utilizzati per lo scopo previsto.

AVVERTENZA

L'utilizzo di questo apparecchio in un ambiente residenziale potrebbe causare interferenze radio.

Per i clienti in Europa

L'apparecchio non deve essere utilizzato in aree residenziali.

AVVERTENZA

Non ingerire la batteria: pericolo di ustione da sostanze chimiche.

- L'accessorio indicato di seguito, fornito con il prodotto, contiene una batteria a bottone. Se ingerita, la batteria a bottone potrebbe causare gravissime ustioni interne in sole due ore dall'ingestione, con pericolo di morte. Telecomando

• Mantenere sempre le batterie, sia nuove che usate, lontano dalla portata dei bambini.
• Se il vano batteria non si chiude correttamente, interrompere l'utilizzo del prodotto e mantenerlo lontano dalla portata dei bambini.
• Nel caso in cui si sospetti che una batteria sia stata ingerita o sia stata inserita in una qualsiasi parte del corpo, richiedere immediata assistenza medica.

Questo simbolo ha lo scopo di segnalare all'utente la presenza di importanti istruzioni relative all'uso e alla manutenzione del prodotto nella documentazione che lo accompagna.

IEC 60825-1:2014 PRODUCTO LÁSER DE CLASE 1

• Questo prodotto è conforme a EN60825-1:2014+A11:2021.
• Questo prodotto è conforme a EN50689:2021.
• Questo prodotto è progettato per la proiezione di immagini su una parete o su uno schermo.

Come per qualsiasi sorgente luminosa intensa, non fissare direttamente il fascio di luce, RG2 IEC 62471-5:2015.

AVVERTENZA

Non guardare nella lente durante l'uso.

Attenzione

L'uso di comandi o regolazioni o l'esecuzione di procedimenti diversi da quelli specificati in questo manuale possono causare esposizione a radiazioni pericolose.

Attenzione

L'uso di strumenti ottici con questo prodotto aumenta il rischio di danni alla vista.

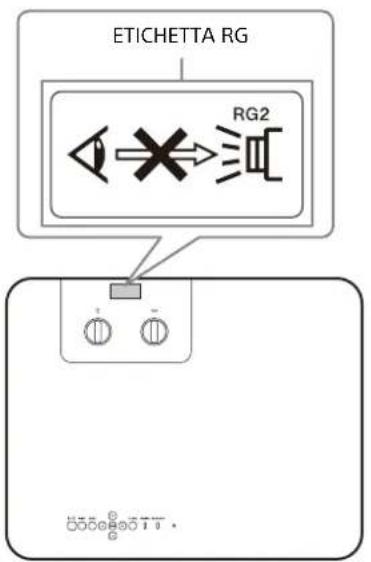

Informazioni sulla posizione delle etichette

ETICHETTA RG RG2

Lunghezza d'onda: 449 - 461 nm

Angolo di divergenza del raggio dall'obiettivo dell'unità

Porta di emissione laser

Zoom max: α Zoom min: α
67.6° 45°

Precauzioni

Sicurezza

• Verificare che la tensione di funzionamento dell'unità corrisponda alla tensione della rete elettrica locale. Se è necessaria una regolazione della tensione, rivolgersi a personale Sony qualificato.
• Se dei liquidi o degli oggetti dovessero cadere nel mobile, scollegare l'unità e, prima di utilizzarla nuovamente, farla controllare da personale Sony qualificato.
• Se l'unità non sarà utilizzata per diversi giorni, scollegarla dalla presa di rete.
• Per scollegare il cavo, tirarlo fuori afferrando la spina. Non tirare mai direttamente il cavo.
• Non utilizzare mai un cavo di alimentazione CA danneggiato. Un cavo di alimentazione CA danneggiato può provocare un cortocircuito, che potrebbe dar luogo a incendio o scossa elettrica.
• La presa di rete dovrebbe essere vicina all'unità e facilmente accessibile.
• Finché l'unità è collegata alla presa a muro, non è elettricamente isolata dall'alimentazione CA, anche se l'unità è stata spenta.
  • Non guardare nella lente durante l'uso.
• Quando si accende il proiettore, accertarsi che nessuno stia sbirciando nell'obiettivo di proiezione.
• Non lasciare che i bambini utilizzino l'unità senza controllo da parte di un adulto.
• Non avvicinare mani o oggetti alle prese di ventilazione: l'aria che ne fuoriesce è molto calda.
• Nel regolare l'altezza dell'unità, prestare attenzione a non pizzicare le dita nel supporto (regolabile). Non premere con forza la parte superiore dell'unità quando il dispositivo di regolazione è allungato.
• Non usare un cavo di prolunga di tensione nominale inferiore che potrebbe causare corti circuiti e infortuni.
• Nello spostare il proiettore installato sul pavimento, non pizzicare le dita fra l'unità e la superficie del pavimento.
• Prestare attenzione a non incastrare le dita nella ventola di raffreddamento.

• Non installare l'unità in una posizione prossima a sorgenti di calore quali radiatori o condotti di aria, oppure in un luogo esposto alla luce solare diretta, a polvere o umidità eccessiva, vibrazione meccanica o urti.

• Se un utente smonta, ripara o altera in altro modo l'unità, potrebbe provocare un problema grave alla propria sicurezza.

• Se il proiettore non funziona correttamente o è danneggiato, rivolgersi al personale Sony qualificato.
• Se i fori di aerazione sono ostruiti, il calore potrebbe accumularsi all'interno e causare incendi o danni all'unità. Per consentire un'adeguata circolazione dell'aria e impedire l'accumulo di calore all'interno, attenersi alle indicazioni riportate di seguito:
• Posizionare l'unità lasciando spazio sufficiente dai muri o altri oggetti (pagina 134).

- Evitare di coprire i fori di aerazione (scarico/aspirazione).

- Non collocare l'unità sull'imballaggio originale, su tessuti morbidi, carta, tappeti o frammenti di carta. I fori di aerazione potrebbero aspirare tali materiali.

- Non collocare oggetti di fronte all'obbiettivo in grado di coprire la luce durante la proiezione. Il calore emesso dalla lampada potrebbe danneggiare l'oggetto. Utilizzare la funzione di cancellazione per disattivare l'immagine.

- Non utilizzare la barra di sicurezza, pensata per impedire il furto, al fine di trasportare o installare l'unità. Se l'unità viene sollevata o viene appesa per mezzo della barra di sicurezza, l'unità potrebbe cadere e danneggiarsi, provocando eventualmente infortuni.

Per rivenditori

• Se si installa il proiettore sul soffitto, utilizzare per l'installazione una staffa Sony o equivalente consigliata.
• Fissare saldamente il coperchio dell'unità per una installazione sul soffitto sicura.

Precauzioni di sicurezza per l'installazione dell'unità sul soffitto

• Non montare mai il proiettore sul soffitto né spostarlo da soli. Rivolgersi al negozio in cui è stato acquistato il proiettore o a un installatore specializzato.
• Se si installa l'unità sul soffitto, accertarsi di utilizzare un cavetto di sicurezza, ecc., per impedire la caduta dell'unità. Per l'installazione, rivolgersi al negozio in cui è stato acquistato il proiettore o a un installatore specializzato.
• Per utilizzare il proiettore in sicurezza, richiedere controlli periodici al negozio dove si è effettuato l'acquisto o a un installatore specializzato.

Informazioni sull'installazione

- Durante l'installazione dell'unità, lasciare uno spazio tra qualsiasi parete, ecc. e l'unità come illustrato.

Vista dall'alto

più di 50 cm più di 50 cm più di 50 cm

- Non utilizzare se l'unità è inclinata di più di 15 gradi in orizzontale.

15° 15°

- Evitare di utilizzare l'unità in un ambiente in cui la temperatura o l'umidità è molto elevata o in cui la temperatura è molto bassa.

- Evitare di installare l'unità in un luogo su cui è diretta l'aria fredda o calda di un climatizzatore. L'installazione in una posizione di questo genere potrebbe provocare problemi di funzionamento dell'unità, dovuti alla condensazione dell'umidità o all'aumento della temperatura.

- Evitare di installare l'unità in prossimità di un sensore di calore o di fumo. L'installazione in tali posizioni può causare problemi di funzionamento del sensore.

- Non installare l'unità in un ambiente molto polveroso o estremamente fumoso. Ciò potrebbe intasare il filtro dell'aria, causando un malfunzionamento o guasto dell'unità.

- Quando si usa l'unità in un luogo che si trova a una quota di 1.000 m o superiore, impostare opportunamente "Modo quota el." nel menu "Installazione". In caso contrario potrebbero presentarsi effetti negativi, come la riduzione dell'affidabilità di alcuni componenti.

- Non installare il prodotto in uno spazio dove sono disperse sostanze disinfettanti che contengono acido ipocloroso e diossido di cloro. Inoltre, evitare di spruzzare sanitizzanti o disinfettanti vicino al prodotto, poiché potrebbero verificarsi decolorazione del prodotto, deterioramento del materiale, guasto dovuto a corrosione e probabile ostruzione del filtro dell'aria.

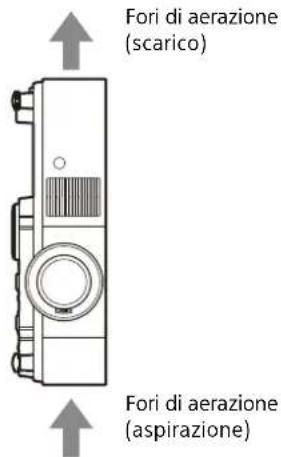

Precauzioni per l'installazione in verticale

Durante l'installazione del proiettore in modalità verticale, assicurarsi di posizionare il proiettore con i fori di aerazione di scarico rivolti verso l'alto, come illustrato.

Fori di aerazione (scarico) Fori di aerazione (aspirazione)

Pulizia della lente e del telaio

• Scollegare il cavo di alimentazione CA dalla presa CA prima della pulizia.
• Non sfregare l'unità con un panno non pulito, onde evitare di graffiarla.
• Se l'unità è esposta a materiali volatili, come gli insetticidi, o se rimane in contatto con un prodotto in gomma o resina di vinile per un periodo prolungato, l'unità potrebbe deteriorarsi e il rivestimento potrebbe staccarsi.

• Non toccare la lente a mani nude.

• Pulizia della superficie della lente:

Pulire delicatamente la lente con un panno morbido, ad esempio un panno per la pulizia degli occhiali. Rimuovere le macchie persistenti con un panno morbido leggermente inumidito con acqua. Non utilizzare solventi quali alcol, benzina o diluenti, detergenti alcalini, abrasivi o acidi, oppure panni per pulizia contenenti agenti chimici.

- Pulizia del telaio:

Pulire delicatamente il telaio con un panno morbido. Rimuovere le macchie ostinate utilizzando un panno morbido leggermente inumidito con una soluzione detergente delicata e strizzato, quindi asciugare con un panno morbido asciutto. Non utilizzare alcol, benzina, diluente e sostanze sanitizzanti o disinfettanti.

Illuminazione

Per ottenere l'immagine migliore, la parte anteriore dello schermo non dovrebbe essere esposta a illuminazione diretta o alla luce del sole.

Informazioni sulla dissipazione di calore

La temperatura dell'involucro del proiettore può aumentare durante o immediatamente dopo l'utilizzo. Tuttavia non si tratta di un malfunzionamento.

Schermo

Se si utilizza uno schermo avente una superficie non uniforme, talvolta potrebbero apparire dei motivi a strisce in funzione della distanza fra lo schermo e l'unità o dell'ingrandimento dello zoom. Non si tratta di un malfunzionamento dell'unità.

Ventola

Il proiettore è munito di una ventola interna per impedire l'innalzamento della temperatura interna, pertanto potrebbe produrre qualche rumore. È un risultato normale del processo di fabbricazione e non è indice di problemi di funzionamento. Tuttavia, in caso di rumori anomali è consigliabile rivolgersi a personale Sony qualificato.

Informazioni sul sensore della luce

La presente unità è dotata di una funzione che utilizza il sensore della luce per rilevare la luminosità dell'ambiente circostante ai fini di correggere automaticamente la qualità dell'immagine.

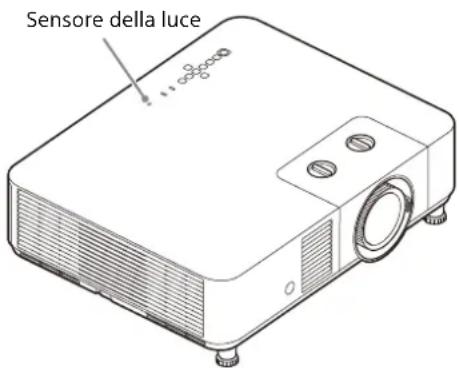

Sensore della luce

Non bloccare il sensore della luce quando si utilizza la correzione automatica della qualità dell'immagine basandosi sulla luminosità circostante.

Per il controllo delle parti relative alla sorgente luminosa

Poiché l'unità utilizza un laser, quando si esegue la manutenzione o il controllo delle parti relative alla sorgente luminosa, è necessario prestare particolare attenzione e operare in un ambiente sicuro. Per l'installazione rivolgersi a personale Sony qualificato.

Smaltimento dei prodotti usati

Non smaltire insieme i prodotti usati e i rifiuti generici.

Smaltire correttamente i prodotti usati per evitare di danneggiare l'ambiente o la salute propria e

degli altri. Seguire le norme di smaltimento della propria zona.

Proiettore LCD

Il proiettore LCD è prodotto con una tecnologia di alta precisione. Tuttavia potrebbero essere visibili dei puntini neri e/o luminosi (rossi, blu o verdi) che appaiono in modo permanente sul proiettore LCD. Questo è un risultato normale del processo di fabbricazione e non costituisce un guasto. Inoltre, usando più proiettori LCD per proiettare su uno schermo, anche se sono dello stesso modello, la riproduzione dei colori dei vari proiettori potrebbe essere diversa in quanto il bilanciamento dei colori potrebbe essere impostato diversamente da un proiettore all'altro.

Informazioni sulla condensa

Se la temperatura dell'ambiente dove il proiettore installato cambia rapidamente, o se il proiettore viene improvvisamente spostato da una stanza fredda a una calda, è possibile che sul proiettore si formi condensa. Dato che la condensa può provocare malfunzionamenti, prestare attenzione alle regolazioni delle impostazioni di temperatura del condizionatore d'aria. Se si forma condensa, lasciare il proiettore acceso per circa due ore prima dell'uso.

Note sulla sicurezza

• SONY NON SARÀ RESPONSABILE PER DANNI DI QUALSIASI TIPO RISULTANTI DALLA MANCATA IMPLEMENTAZIONE DI ADEGUATE MISURE DI SICUREZZA SUI DISPOSITIVI DI TRASMISSIONE, DA INEVITABILI PERDITE O FUGHE DI DATI RISULTANTI DALLE SPECIFICHE TECNICHE DELLA TRASMISSIONE O DA PROBLEMATICHE RELATIVE ALLA SICUREZZA DI QUALSIASI TIPO.
• A seconda dell'ambiente operativo, il sistema potrebbe risultare accessibile in rete a terzi non autorizzati. Prima di collegare l'apparecchio in rete, assicurarsi che la rete sia protetta in modo sicuro.
• Dal punto di vista della sicurezza, quando si utilizza l'apparecchio connesso a una rete, si raccomanda fortemente di accedere alla finestra di controllo tramite un browser Web e modificare le impostazioni di controllo degli accessi cambiando le impostazioni predefinite di

fabbrica.

Inoltre, si consiglia di impostare una password di lunghezza sufficiente e che non possa essere indovinata facilmente da altri, quindi conservarla in maniera sicura.

• Durante l'esecuzione di impostazioni o dopo aver eseguito impostazioni, non visitare nessun altro sito Web con il browser Web. Dato che le impostazioni di accesso permangono nel browser Web, chiudere sempre il browser Web dopo avere eseguito le impostazioni per impedire l'utilizzo dell'apparecchio da parte di terzi non autorizzati o l'esecuzione di programmi dannosi.
• Il collegamento del prodotto a una rete deve essere realizzato mediante un sistema in grado di fornire funzioni di protezione, ad esempio un router o un firewall. In caso di collegamento senza tale protezione si potrebbero verificare problemi di sicurezza.

Non collocare questo prodotto nelle vicinanze di dispositivi medicali

Questo prodotto (accessori inclusi) contiene magneti che potrebbero interferire con pacemaker, valvole shunt programmabili per il trattamento dell'idrocefalo o altri dispositivi medicali. Non collocare questo prodotto nelle vicinanze di persone che fanno uso di tali dispositivi medicali. Consultare il proprio medico prima di usare questo prodotto se si fa uso di dispositivi medicali.

Note

- Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.

- SONY NON SARÀ RESPONSABILE PER RICHIESTE O RICORSI DI NESSUN TIPO PRESENTATI DA UTENTI DI QUESTO APPARATO O DA TERZI.

- SONY NON SARÀ RESPONSABILE PER LA CANCELLAZIONE O LA MANCATA CONTINUAZIONE PER QUALSIASI CAUSA O CIRCOSTANZA DI SERVIZI CORRELATI A QUESTO APPARATO.

Avviso sulla licenza

Vedere "Avviso sul software" nella Guida e leggere il contenuto della licenza.

Verifica degli accessori in dotazione

Telecomando (RM-PJ8) (1)

Batteria al litio (CR2025) (1)

La batteria è già installata. Prima di utilizzare il telecomando, rimuovere la pellicola isolante.

Cavo di alimentazione CA (1)

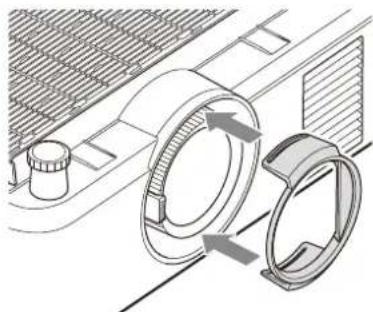

Paraluce (1)

Guida di configurazione (questo manuale) (1)

Installazione delle batterie

1 Estrarre lo scomparto della batteria al litio. Tirare lo scomparto della batteria verso di sé mentre si rilascia il blocco.

2 Inserire una batteria al litio. La batteria al litio deve essere posta nello scomparto con il segno più rivolto verso l'alto.

3 Chiudere lo scomparto della batteria al litio.

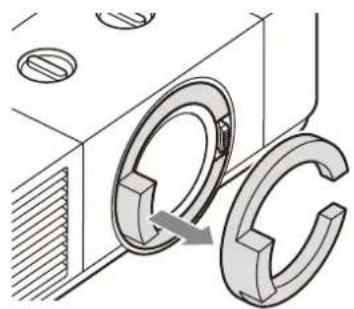

Rimozione del cuscinetto di protezione dell'obiettivo

Assicurarsi di rimuovere il cuscinetto di protezione dell'obiettivo prima di utilizzare l'unità. Durante il trasporto del proiettore, spostare la regolazione dell'obiettivo al centro e inserire il cuscinetto di protezione dell'obiettivo.

Collegamento del cavo di alimentazione CA

Inserire il cavo di alimentazione CA in una presa a muro.

Presa AC IN Cavo di alimentazione CA (in dotazione)

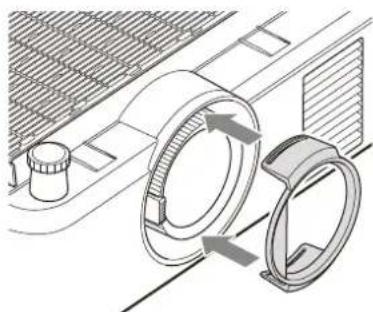

Installazione del paraluce

Se l'obiettivo viene fatto scorrere orizzontalmente in modo considerevole, potrebbe verificarsi la comparsa di luce pallida al di là dell'area effettiva dello schermo. Se tale fenomeno è di disturbo, installare il paraluce.

Dopo aver regolato la posizione di proiezione, lo zoom e la messa a fuoco, spegnere l'alimentazione e posizionare il paraluce sulla lente del proiettore.

Se è presente une luce pallida sul lato destro dello schermo

Se è presente une luce pallida sul lato sinistro dello schermo

Non installare il paraluce se non viene rilevata luce al di fuori dell'area effettiva dello schermo. (Se in questo caso il paraluce è installato, i contorni dell'immagine potrebbero risultare tagliati o scuri.)

Note

• Spegnere tutti i dispositivi prima di effettuare qualsiasi collegamento.
• Usare cavi adatti a ciascun collegamento.
• Inserire saldamente le spine dei cavi; eventuali collegamenti instabili potrebbero ridurre le prestazioni dei segnali di immagine o causare malfunzionamenti. Per scollegare un cavo, afferrare la spina, non il cavo stesso.
• Per maggiori informazioni, vedere anche il manuale d'uso del dispositivo da collegare.

Collegamento a un computer

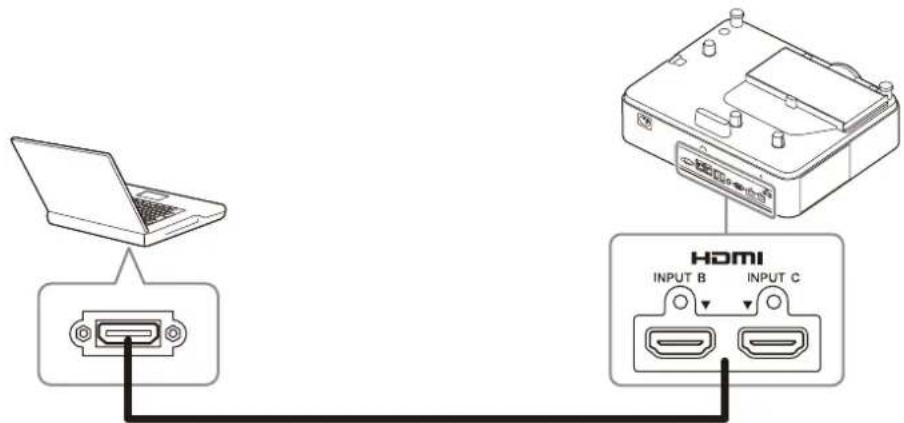

Collegare il terminale INPUT B o INPUT C al terminale di uscita HDMI del computer.

Cavo HDMI (non in dotazione)

Note

• Utilizzare un dispositivo compatibile HDMI con il logo HDMI.
• Utilizzare un cavo HDMI "Premium High Speed" su cui è specificato il logo del tipo di cavo. Se si utilizza un cavo diverso da un cavo "Premium High Speed", le immagini 4K potrebbero non essere visualizzate correttamente.
• Il terminale HDMI di questo proiettore non è compatibile con il segnale DSD (Direct Stream Digital, streaming digitale diretto) o CEC (Consumer Electronics Control, controllo elettronica di consumo).

Tramite un terminale LAN

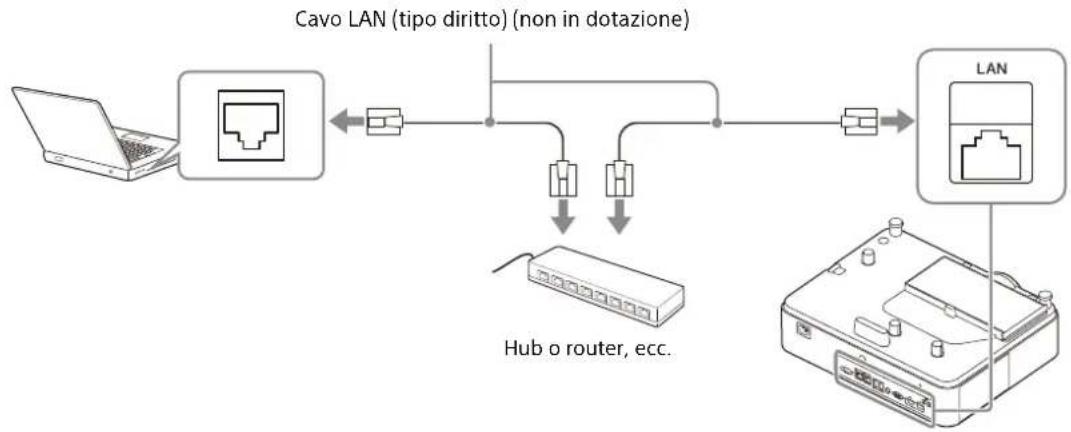

Collegare il terminale LAN e il terminale LAN del computer tramite un hub o router.

Note

• Quando si utilizzano le funzionalità di rete tramite il terminale LAN, verificare che "Imp. LAN" sia impostato su "Porta LAN".
• Collegare il proiettore alla rete costruita per controllare l'accesso da Internet, come ad esempio la LAN. Se il proiettore è connesso direttamente a Internet, i rischi per la sicurezza sono maggiori.

Quando si monitora e controlla il proiettore tramite rete, accedere alla finestra di controllo del proiettore (vedere "Uso delle funzionalità di rete" nella Guida) con un browser Web e attivare il protocollo di controllo desiderato.

Collegamento a un dispositivo HDBaseT™

Il trasmettitore HDBaseT viene utilizzato quando si collega il proiettore a un computer, un dispositivo video o un'apparecchiatura di rete.

Note per la connessione di questa unità e del trasmettitore HDBaseT

• Chiedere ad un professionista o ad un rivenditore Sony di eseguire il cablaggio. Se il cablaggio non è stato eseguito correttamente, le caratteristiche di trasmissione del cavo ne risentono provocando immagini instabili o interruzione delle immagini.
• Collegare il cavo direttamente al trasmettitore HDBaseT, senza passare attraverso un hub o un router.
• Utilizzare cavi che soddisfino le seguenti condizioni.

- CAT5e o superiori

- Tipo schermato (con copertura dei connettori)

- Connessione dritta

- Conduttore singolo

• Quando si installano i cavi, utilizzare un tester per cavi, un analizzatore per cavi o un dispositivo simile per verificare che questi soddisfino i requisiti CAT5e o superiori. Se è presente un connettore di transito fra questa unità e il trasmettitore HDBaseT, includerlo durante la misura.
• Per ridurre gli effetti dei disturbi, installare e utilizzare il cavo in modo che non sia arrotolato e che sia il più dritto possibile.
  • Installare il cavo a distanza da altri cavi (in particolare cavi di alimentazione).
• Quando si installano più cavi, non legarli fra di loro e mantenere i tratti in parallelo il più corti possibile.
• La distanza massima di trasmissione dei cavi è di circa 100 m. Se si superano i 100 m, si potranno verificare interruzioni dell'immagine o malfunzionamenti della comunicazione LAN. Non utilizzare il trasmettitore HDBaseT oltre la distanza massima trasmissibile del cavo.
• Per problemi operativi o di funzionamento provocati da dispositivi di altri produttori, rivolgersi ai produttori pertinenti.

Collegamento a un computer/dispositivo video

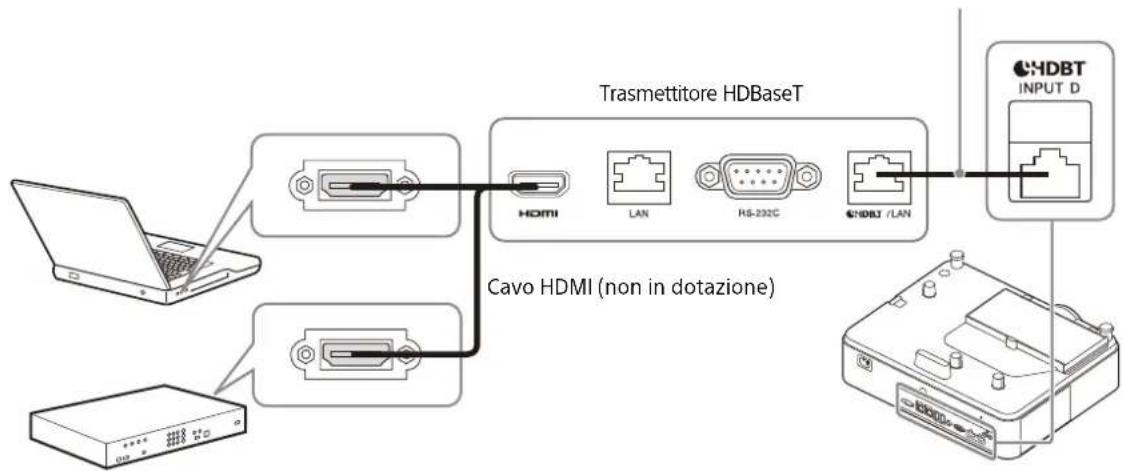

Collegare il terminale HDBaseT al terminale di uscita HDMI su un computer o dispositivo video.

Cavo LAN: cavo STP di categoria CAT5e o superiore (tipo diritto) (non in dotazione)

Per informazioni sugli altri metodi di collegamento, vedere "Collegamento" nella Guida.

Accensione/spegnimento del proiettore

1 Collegare il cavo di alimentazione CA a una presa a muro.
2 Accendere il proiettore. Premere il tasto I/⏻ sull'unità, oppure sul telecomando.

Spegnimento dell'alimentazione

1 Premere il tasto I/⏻ sull'unità, oppure sul telecomando. Il proiettore avvia l'arresto e si spegne. Per un uso a lungo termine, spegnere il proiettore quando non viene utilizzato.
2 Scollegare il cavo di alimentazione CA dalla presa a muro.

Impostazioni iniziali

Quando si accende l'unità per la prima volta dopo l'acquisto, viene visualizzata la schermata delle impostazioni iniziali. Per effettuare le impostazioni, attenersi alla procedura di seguito.

1 Selezionare la lingua di visualizzazione.

① Premere il tasto ♦ o ↓ per selezionare "Language", quindi premere il tasto ENTER.
② Premere i tasti ♠/↓/↔/→ per selezionare una lingua, quindi premere il tasto ENTER.

2 Impostare il luogo di installazione.

① Premere il tasto ↑ o ↓ per selezionare "Location", quindi premere il tasto ENTER.
② Premere il tasto ♠ o ↓ per selezionare un luogo di installazione, quindi premere il tasto ENTER.

3 Salvare le impostazioni.

Premere il tasto ♦ o ↓ per selezionare "Apply", quindi premere il tasto ENTER. Terminata la configurazione iniziale, il proiettore si avvia.

Proiezione dell'immagine

Le dimensioni dell'immagine proiettata dipendono dall'obiettivo o dalla distanza tra il proiettore e lo schermo. Posizionare il proiettore in modo che l'immagine proiettata rientri nelle dimensioni dello schermo. Per informazioni sulle distanze di proiezione e sulle dimensioni delle immagini proiettate, vedere "Distanza di proiezione" nella Guida.

1 Collegare il cavo di alimentazione CA a una presa a muro.
2 Collegare tutti i dispositivi necessari al proiettore (pagina 141).
3 Accendere il proiettore. Premere il tasto I/⊕ sull'unità, oppure sul telecomando.
4 Accendere il dispositivo collegato.
5 Selezionare la sorgente d'ingresso. Premere il tasto INPUT sul proiettore o sul telecomando per visualizzare la finestra di selezione dell'ingresso. Premere più volte il tasto INPUT o il tasto ♦/♦ per selezionare un'immagine da proiettare.
6 Cambiare la destinazione di uscita dello schermo del computer su un display esterno. Il metodo per commutare la destinazione di uscita varia in funzione del tipo di computer. (Esempio)

7 Regolare la messa a fuoco, le dimensioni e la posizione dell'immagine proiettata (pagina 145).

Regolazione dell'immagine proiettata

Messa a fuoco dell'immagine (Fuoco)

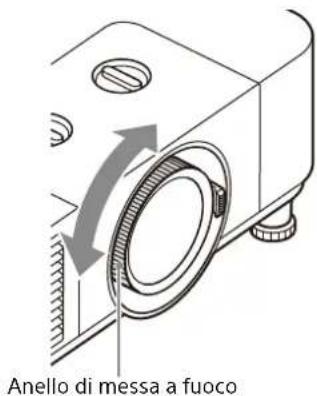

Ruotare l'anello di messa a fuoco.

Anello di messa a fuoco

Regolazione della dimensione dell'immagine (Zoom)

Ruotare la ghiera dello zoom.

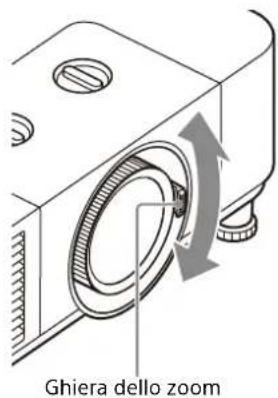

Ghiera dello zoom

Regolazione della posizione dell'immagine

Regolazione dell'inclinazione del proiettore utilizzando il decentramento ottico

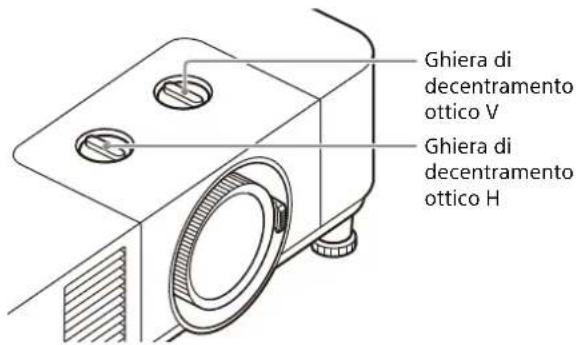

Ruotare la Ghiera di decentramento ottico H per regolare l'ottica in orizzontale o ruotare la Ghiera di decentramento ottico V per regolare l'ottica in verticale.

Ghiera di decentramento ottico V Ghiera di decentramento ottico H

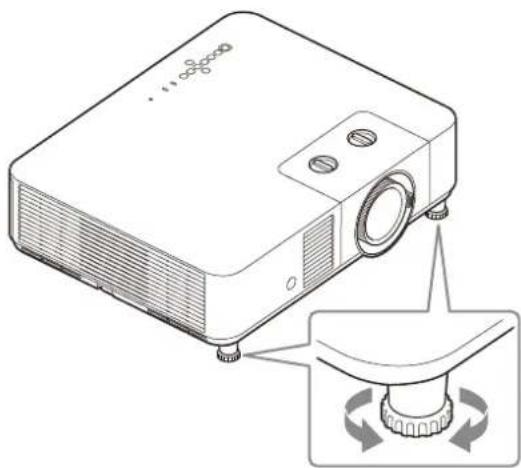

Regolazione dell'inclinazione del proiettore tramite i piedini anteriori (regolabili)

Se il proiettore viene installato su una superficie non livellata, regolare la posizione dell'immagine proiettata modificando l'inclinazione del proiettore con i supporti anteriori (regolabili).

- Prestare attenzione a non pizzicare le dita sotto il proiettore.

- Non spingere con forza sulla parte superiore del proiettore quando i supporti anteriori (regolabili) sono estesi. Potrebbe verificarsi un malfunzionamento.

Se occorre regolare ulteriormente le immagini proiettate, vedere "Regolazione" nella Guida.

Spie

È possibile verificare lo stato o anomalie del proiettore controllando lo stato di illuminazione/lampeggiamento della spia ON/STANDBY e della spia WARNING sulla parte superiore. Se le spie lampeggiano in rosso, risolvere il problema come indicato in "Spie di indicazione e soluzioni" (pagina 148).

Parte superiore dell'unità WARNING ON/STANDBY

Indicazione stato

Stato spia Stato di		Descrizione
		funzionamento
WARNING ON/STANDBY		Attesa Viene fornita alimentazione al proiettore e il proiettore è in modo di attesa secondo le impostazioni.
(Accesa)	(Accesa)
(Accesa, rossa)(Spenta)
WARNING ON/STANDBY		Riscaldamento Il proiettore si sta riscaldando dopo l'accensione.
(Accesa)
(Lampeggiante, verde)(
WARNING ON/STANDBY		Accensione Il proiettore è pronto per la proiezione.
(Accesa)	(Accesa)
(Accesa, verde)(Spenta)
WARNING ON/STANDBY		Altro stato di attesa	Il proiettore è in No s. ingr. (Spec. luce) o l'impostazione dell'altoparlante è "Sempre inser."
(Accesa)	(Accesa)
(Accesa, arancione)(Spe)

Stato spia Stato di		Descrizione
	funzionamento
WARNING ON/STANDBY(Spenta) (Lampeggiante, arancione)	Aggiornamento del software	È in corso l'aggiornamento del software del proiettore.

Spie di indicazione e soluzioni

Stato spia Numero di lampeggi Significato/Soluzioni
WARNING rossa)	ON/STANDBY(Accesa, rossa)(Lamp)	Due Il coperchio superiore non è fissato correttamente.Controllare il fissaggio del coperchio superiore. Se è stato allentato a causa di un forte impatto sul proiettore, rivolgersi a personale Sony qualificato.
WARNING rossa)	ON/STANDBY(Accesa, rossa)(Lamp)	Tre La sorgente luminosa non si accende correttamente.Scollegare il cavo di alimentazione CA e accertare che la spia ON/STANDBY si spenga. Inserire quindi la spina del cavo di alimentazione CA nella presa a muro e accendere il proiettore.
WARNING Entrambe le spie lampeggiano	ON/STANDBY(Lampeggiante, rossa)	Due La temperatura del proiettore è anomala.Eseguire le operazioni seguenti.Controllare se il filtro dell'aria è intasato, quindi pulirlo o sostituirlo (pagina 149).Verificare che le prese di ventilazione (aspirazione/scarico) non siano ostruite da un muro o da un oggetto e assicurare uno spazio sufficiente.Verificare la temperatura ambiente e utilizzare il proiettore entro la gamma di temperatura di funzionamento.

Se le spie lampeggiano in modi differenti da quelli descritti, scollegare il cavo di alimentazione CA e accertarsi che la spia ON/STANDBY si spenga. Inserire quindi la spina del cavo di alimentazione CA nella presa a muro e accendere il proiettore.

Se il problema persiste, rivolgersi a personale Sony qualificato.

In caso di problemi o se sullo schermo viene visualizzato un messaggio di errore, vedere "Elenco messaggi" o "Risoluzione dei problemi" nella Guida.

Manutenzione

Pulizia del pannello esterno/filtro dell'aria del proiettore

Pulire periodicamente il filtro dell'aria e i fori di aerazione (scarico/aspirazione).

Pulire il filtro dell'aria se viene visualizzato il messaggio che richiede la pulizia del filtro dell'aria. Il messaggio che richiede la pulizia del filtro dell'aria appare quando viene rilevata un'ostruzione del filtro stesso o se è trascorso il tempo impostato da "Notif. timer filtro".

Attenzione

Se si continua a utilizzare il proiettore con il filtro dell'aria ostruito, la temperatura interna aumenterà e potrebbe verificarsi un malfunzionamento.

1 Spegnere il proiettore e scollegare il cavo di alimentazione CA dalla presa a muro.

Note

• Se si pulisce il proiettore senza scollegare il cavo di alimentazione, la ventola potrebbe mettersi a girare qualora l'apparecchio venisse acceso accidentalmente, con conseguente possibilità di danni o lesioni.
• Se il coperchio del filtro dell'aria viene rimosso con l'alimentazione accesa, si potrebbe toccare inavvertitamente la ventola interna al proiettore, con conseguente possibilità di lesioni.

2 Usare un aspirapolvere per rimuovere la polvere intorno al coperchio del filtro dell'aria e ai fori di aerazione (scarico/aspirazione).

3 Per togliere il coperchio del filtro dell'aria, farlo scorrere di lato.

Se nell'area in cui è stato rimosso il coperchio del filtro dell'aria rimane della polvere, aspirarla con un aspirapolvere.

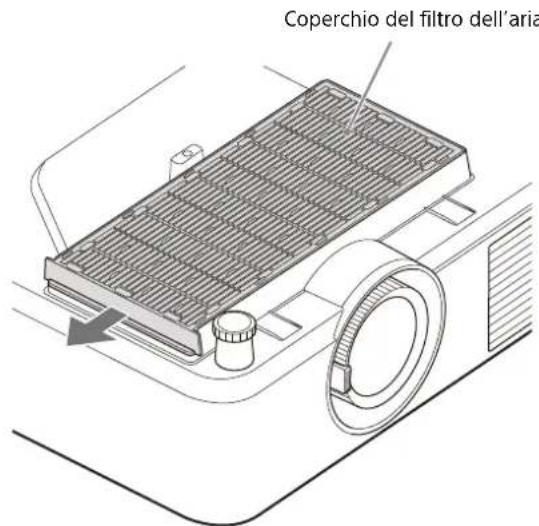

Coperchio del filtro dell'aria

Note

• Non utilizzare una spazzola per rimuovere la polvere. La polvere potrebbe infatti penetrare nel proiettore e causare un malfunzionamento.

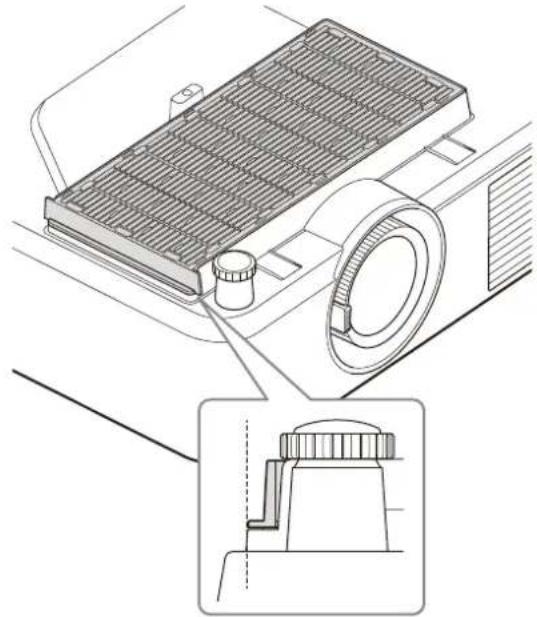

• Accertarsi di fissare il filtro dell'aria quando si utilizza il proiettore. Se si usa il proiettore senza filtro dell'aria, la polvere verrà risucchiata al suo interno e potrebbe verificarsi un malfunzionamento.

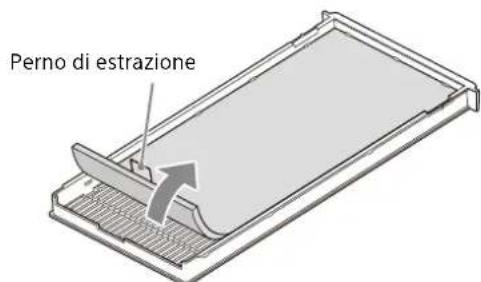

4 Tirare il perno di estrazione del filtro dell'aria verso l'alto e separare il filtro dell'aria dal suo coperchio.

Perno di estrazione

5 Con un aspirapolvere, aspirare la polvere dal lato anteriore (quello sprovvisto di perno di estrazione) del filtro dell'aria.

Note

- Non aspirare la polvere dal lato posteriore (quello provvisto di perno di estrazione) del filtro dell'aria. Questa operazione potrebbe provocare ostruzioni.

• Non allargare la superficie del filtro o non premere con forza l'ugello dell'aspirapolvere contro di essa. Questa operazione potrebbe danneggiare il filtro dell'aria.
• Non spazzolare la superficie del filtro dell'aria. Questa operazione potrebbe spingere la polvere all'interno del filtro dell'aria o danneggiarlo.
• Non utilizzare aria ad alta pressione, ad esempio una bomboletta di aria compressa. Questa operazione potrebbe spingere la polvere all'interno del filtro dell'aria, causare un problema in seguito all'adesione delle sostanze contenute o danneggiare il filtro dell'aria.

6 Fissare il filtro dell'aria al suo coperchio in modo che il perno di estrazione sporga dal coperchio stesso.

Il filtro dell'aria e il coperchio devono essere perfettamente aderenti e senza soluzione di continuità.

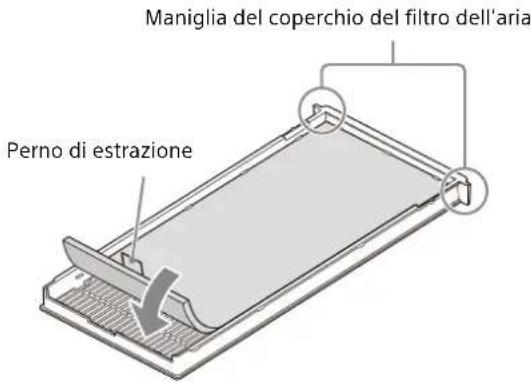

Maniglia del coperchio del filtro dell'aria Perno di estrazione

Note

• Nel fissare il filtro dell'aria al coperchio, verificare che il perno di estrazione del filtro dell'aria si trovi sul lato opposto rispetto alle maniglie del coperchio. Accertarsi inoltre che la superficie provvista di perno di estrazione sia rivolta verso l'alto.
• Fissare saldamente il filtro dell'aria al coperchio, facendo attenzione a non urtare il gancio del coperchio. Se il filtro dell'aria e il suo coperchio non sono fissati in maniera corretta, potrebbe verificarsi un malfunzionamento.

7 Fissare il coperchio del filtro dell'aria al proiettore.

Spingerlo a fondo in modo da non lasciare spazi tra il coperchio del filtro dell'aria e la superficie del pannello esterno del proiettore.

Sostituzione/eliminazione del filtro dell'aria

Nei casi seguenti, sostituire il filtro dell'aria con uno nuovo.

• Se viene visualizzato il messaggio per la pulizia del filtro dell'aria subito dopo aver pulito il filtro dell'aria con un aspirapolvere.
• Quando la spia lampeggia in rosso subito dopo la pulizia del filtro dell'aria con un aspirapolvere.

1 Rimuovere il filtro dell'aria secondo le istruzioni fornite in "Pulizia del pannello esterno/filtro dell'aria del proiettore" (pagina 149).

2 Fissare un nuovo filtro dell'aria al coperchio in modo che il perno di estrazione sporga dal coperchio stesso.

Il filtro dell'aria e il coperchio devono essere perfettamente aderenti e senza soluzione di continuità.

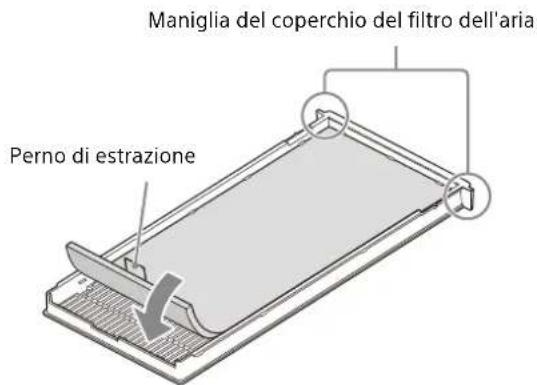

Maniglia del coperchio del filtro dell'aria Perno di estrazione

Note

• Nel fissare il filtro dell'aria al coperchio, verificare che il perno di estrazione del filtro dell'aria si trovi sul lato opposto rispetto alle maniglie del coperchio. Accertarsi inoltre che la superficie provvista di perno di estrazione sia rivolta verso l'alto.
• Fissare saldamente il filtro dell'aria al coperchio, facendo attenzione a non urtare il gancio del coperchio. Se il filtro dell'aria e il suo coperchio non sono fissati in maniera corretta, potrebbe verificarsi un malfunzionamento.

3 Fissare il coperchio del filtro dell'aria al proiettore.

Spingerlo a fondo in modo da non lasciare spazi tra il coperchio del filtro dell'aria e la superficie del pannello esterno del proiettore.

Per lo smaltimento del filtro dell'aria, attenersi alle leggi e alle normative vigenti nel proprio Paese. Materiali

• Filtro dell'aria (parte bianca): PP, PET
  • Cuscinetto di protezione (parte nera): NBR

Note sull'installazione della staffa per soffitto

Quando si installa la staffa di tipo libero per soffitto all'unità come mostrato nell'immagine, si raccomanda di utilizzare 4 viti per fissarla in una posizione stabile tenuto conto del centro di gravità dell'unità. (Il fissaggio con 3 viti è fondamentale).

Si consiglia di installare la staffa per soffitto in modo che non sia sovrapposta al coperchio del filtro dell'aria durante l'installazione.

In caso di sovrapposizione, si consiglia di installare entro la distanza indicata dalla posizione A nella figura di seguito per non interferire con l'aspirazione del filtro dell'aria.

A 24,5 mm

Nota

Per utilizzare il proiettore in sicurezza, richiedere controlli periodici al negozio dove si è effettuato l'acquisto o a un installatore specializzato.

Dimensioni

Parte anteriore

Centro dell'obiettivo 142 65,5 Superficie di montaggio della staffa per soffitto

Unità: mm

Parte laterale

129 123,5 100 Superficie di montaggio della staffa per soffitto

Unità: mm

Parte superiore

422 142 Centro dell'obiettivo Parte anteriore dell'obiettivo 333

Unità: mm

Parte inferiore

Centro dell'obiettivo 250 112 123 20 159,9 265,4 304,5 225 Fori per montaggio a soffitto (M4, Profondità 20)* 160 Centro di gravità 21,7 80,7 69 46,1 56,6 230 Unità: mm

* Specifiche dei fori per montaggio a soffitto

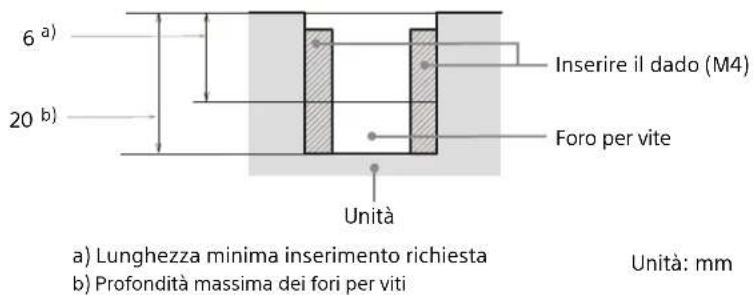

6 a) 20 b) Inserire il dado (M4) Foro per vite Unità a) Lunghezza minima inserimento richiesta b) Profondità massima dei fori per viti Unità: mm

• Verificare di utilizzare viti più lunghe della lunghezza di inserimento minima richiesta e più corte della profondità massima dei fori per viti come mostrato nell'illustrazione precedente.
  • Coppia di serraggio raccomandata: 1,1 ±0,1 N·m
