| Type de produit | Hotte aspirante décorative murale |
| Marque | Beko |
| Modèle | CWB 9500 X |
| Largeur | 90 cm |
| Profondeur | 50 cm |
| Hauteur minimale au-dessus de la table de cuisson | 65 cm |
| Poids net | 12 kg |
| Alimentation électrique | 220-240 V ~ 50/60 Hz |
| Puissance du moteur | 250 W |
| Éclairage | Halogène ou LED (selon version) |
| Nombre de vitesses | 3 + intensive |
| Type de commande | Électronique tactile ou mécanique (selon version) |
| Filtre anti-graisse | Métal lavable (tous les 2 mois) |
| Filtre à charbon actif | Optionnel, non régénérable ou régénérable (selon kit) |
| Débit d’air maximal | 650 m³/h (estimation) |
| Niveau sonore maximal | 65 dB(A) (estimation) |
| Fonction Clean Air | Oui (marche automatique 10 min/h à vitesse 1) |
| Minuteur d’arrêt automatique | 15 minutes |
| Classe d’isolation | Classe I ou II (selon modèle) |
| Matériau | Inox |
| Garantie | 2 ans (pièces et main-d’œuvre) |
FOIRE AUX QUESTIONS - CWB 9500 X BEKO
Questions des utilisateurs sur CWB 9500 X BEKO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice CWB 9500 X - BEKO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CWB 9500 X de la marque BEKO.
MODE D'EMPLOI CWB 9500 X BEKO
- La connexion a la corriente électrique debe realizarse de la?siquelement forma:
MARRON = L linea
AZUL = N neutro.
Durante la connexion électrique, contrôle que el enchufe de corriente posea la connexion a Tierra.
Lire attentivement le content du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a ete concu pour etre utilise dans le modèle aspirant (evacuation de l'air à l'estérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A) ou dated'un moteur externe (Fig.1C).

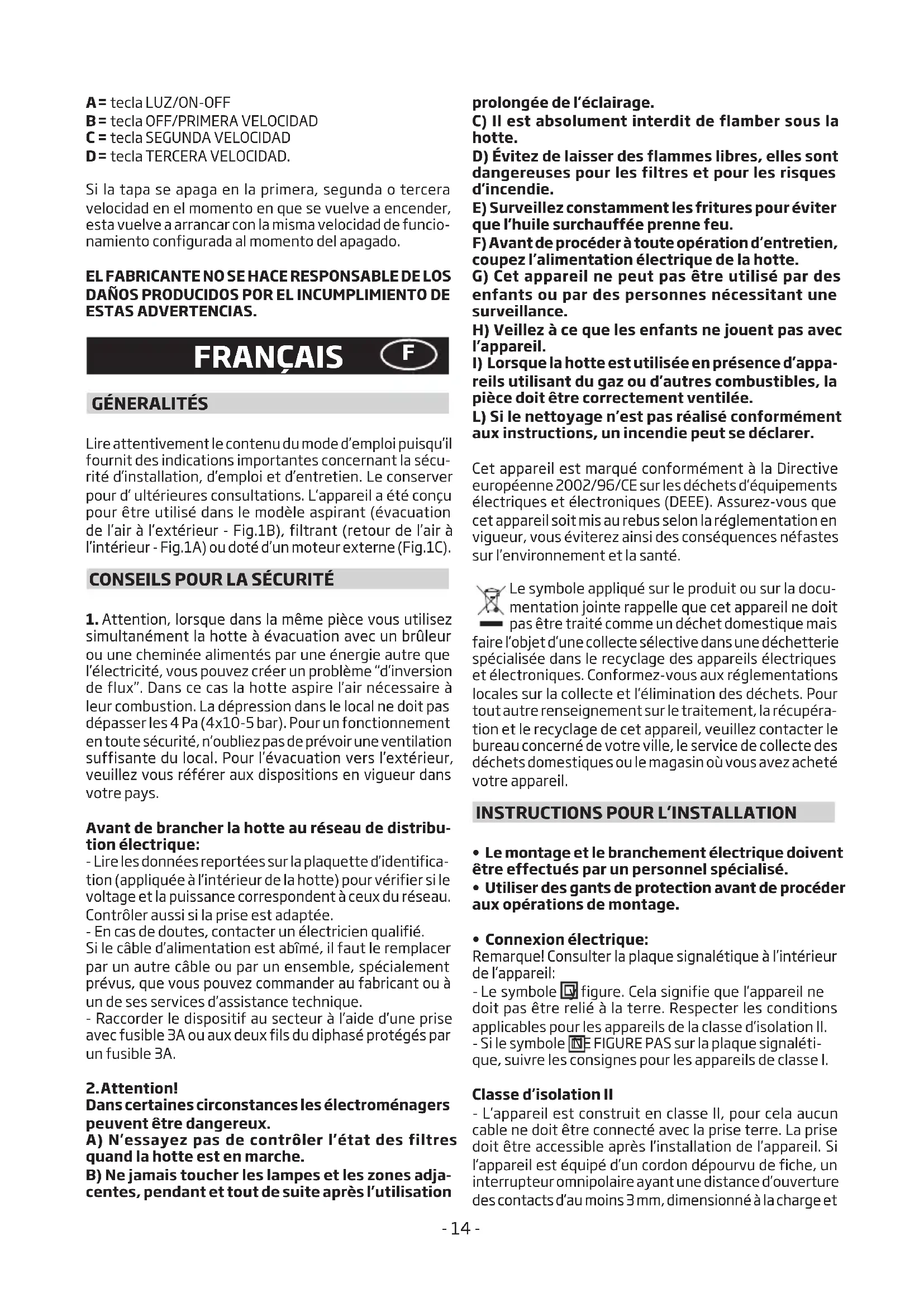

CONSEILS POUR LA SÉCURITÉ
- Attention, lorsque dans la même piece vous utilisez simultanement la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez creator un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous reférer aux dispositions en vigueur dans votre pays.
Avant de brancher la hotte au réseau de distribution électrique:
-Lire les données reportées sur la plaquette d'identification (appliquee a l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent a ceux du réseau. Contrcler aussi si la prise est adapteee.
- En cas de doutes, contacter un électricien qualifié.
Si le cable d'alimentation est abîné, il faut le replacer par un autre cable ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
- Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphase protégés par un fusible 3A.
2. Attention!
Dans certaines circonstances les electroménagers peuvent etre dangereux.
A) N'essayez pas de contrôle l'état des filtres quand la hotte est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation
prolongée de l'éclairage.
C) Il est absolument interdit de flamber sous la hotte.
D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.
E) Surveillance constamment les fritures pour éviter que l'huile surchauffée prenne feu.
F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
G) Cet apparéil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec l'appareil.
I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, lapiece doitetrecorrectementventilée.
L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.
Cet apparéil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements électriques etlectroniques (DEEE).Assurez-vous que cet apparéil soit mis au rebus selon la reglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.
Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet apparéil ne doit pas été traité comme un déchet domestique mais
faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récapération et le recyclage de cet apparéil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez achété votre apparéil.
INSTRUCTIONS POUR L'INSTALLATION
- Le montage et le branchement électrique doit être effectuels par un personnel spécialisé.
- Utiliser des gants de protection avant de procéder aux opérations de montage.
- Connexion électrique:
Remarque! Consulter la plaque signalétique à l'intérieur de l'appareil:
- Le symbole figure. Cela signifie que l'appareil ne doit pas etre relié à la terre. Respecter les conditions applicables pour les appeareils de la classe d'isoation II.
- Si le symbole INE FIGURE PAS sur la plaque signalétique, suivre les consignes pour les apparéils de classe I.
Classe d'iso1ation II
- L'appareil est construit en classe II, pour cela,aucun cable ne doit etre connecte avec la prise terre. La prise doit etre accessible après I installation de I'appareil. Si I'appareil est equiped'un cordon depourvu de fiche, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm, dimensionne a la charge et
conformé aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil.
- La connection avec le réseau électrique doit être exécutée comme suit:
MARRON = L ligne
BLEU = N neutrte.
Classed isolation I
Cet apparéil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre.
- Procedez au raccordement électrique comme suit:
MARRON = L ligne
BLEU = N neutrte
JAUNE/VERT = terre.
Le cable neutre doit être raccordé à la borne portant le symbole N tandis que le cable JAUNE/VERT, doit être raccordé à la borne pres du symbole de terre.
Lors des opérations de raccordement électrique, assurez-vous que la prise de courant comporte bien une borne de mise à la terre. Une fois l'installation terminée, cette prise doit être facilement accessible.
Un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil en cas de raccordement direct au secteur.
-
En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d'au moins 65 cm entre cette dernière et le point le plus bas de la hotte. S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure. Ne pas relier le tuyau d'échévement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour evacuer les fumées des apparêls alimentés par une énergie différente de cette électrique. En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.7A).
-
S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.
-
Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.
Fixation murale:
- Executer les trouss A en respectant les cotes indiquées (Fig.2).
- Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus.
- Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig.5).
En cas de différents montages utiliser des vis et des goujons à expansion adéquats au type de mur (par exemple béton armé, placoplatre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont adéquats au type de paroi, ou sera fixée la hotte.
Fixation des raccords téléscopiques de decoration:
- Prévoir l'alimentation électrique à l'intérieur de l'encom
breme du raccord de decoration. Si vous appeareil doit etre installedans le modele aspirant ou doted'un moteur externe,prevoir letrou del'évacuation de l'air.
- Régler d'abord la largeur de la bride de support du rac-cord supérieur (Fig.3).
- Esuite la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hotte au moyen des vis A (Fig.3), tout en respectant la distance depuis le plafond indiquée à la Fig.2.
- Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig.5).
- Introduire le raccord supérieur à l'intérieur du raccord inférieur. Fixer le raccord inférieur à la hotte au moyen des vis B fournies (Fig.5), retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.3).
- Si les raccords inférieurs de votre apparéil correspondant à ceux illustrés dans la Fig.4A, la fixation à effectuer est celle illustrée dans la Fig.6A.
- Si on peut transformer la hotte du modele aspirant au modele filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.
- Version recyclage:
Attention!
- Pour transformer lahotte de la version ASPIRATION en une version FILTRATION, demandez à votre revendeur de filtres à charbon actif. Nous disposons de deux types de Kit, un avec filtres à carbone actif non régénérables (Fig.7B) et l'autre avec filtres de carbone actif régénérables (lavables) (Fig.7C).
- Pour remplaçer les filtres à carbone actif non régénérables X, tirer vers l'extérieur le levier comme illustré (Fig.7B).
EMPLOI ET ENTRETIEN
- Il est conseilé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseilé de l'arrête 15 minutes après avoir terminé la curisson pour éliminer au maximum les odeurs et evacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtré anti-graisse et du filtré à charbon actif.
- Le contrôle anti-graisse à pour role de retenir les particules grasses en suspension dans l'air; par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.
- Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main en utilisant des déterments liquides neutres non abrasifs ou dans le lave-vaiselle à température basse et cycle court.
- ÀpRES plusieurs lavages, la couleur peut changer. Celane ne donne pas le droit à une requête pour leur remplacement.
- Les filtres au carbone actif servent à purifier l'air qui sera rejeté dans la pierce et à atténuer les odeurs générées par la cuisson.
- Les filtres à carbone actif non régénérables doivent être replacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus où moins prolongée de l'appareil, du type de cuisine et de
la régularité avec laquelle vous effectuez le nettoyage du filtré anti-graisse.
-
Les filtres de carbone actif regénérables doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lavè-vaisselle à température maximale de 65^ (le cycle de lavage doit être complèt et sans plats) Enlever l'eau en excès sans abîmer le filtre, restorer les parties en plastique, faire secher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100^ . Cette opération doit être répétée chaque 2 mois pour maintainir efficace la fonction du filtre à carbone régénérable. Ces derniers doivent être replacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.
-
Avant de monter les filtres anti-graisses et les filtres à carbone actif régénérables, il est important que ceux-ci soient bien secs.
- Nettoyer féquèment la hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.
- L'installation d'illumination est conçue pour l'utilisation pendant la cuisson et non pour l'utilisation prolongée pour illuminer la piece. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.
- Si l'appareil est pourvu de lumière de courtoisie, elle peut etre utilisée pour I'emploi prolongé de I'éclairage général de la piece.
- Attention: la non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions sugérées.
- Remplacement des lampes halogènes (Fig.8):
Pour remplacer les ampoules dichroiques, débranchez la lampe en la detachant précautionneusement du support à l'aide d'un petit tournevis plat ou d'un outil équivalent.
ATTENTION! Pendant cette opération, veiller à ne pas griffer la hotte. Remplacez-les par des ampoules de même type.
- Remplacement des lampes halogènes (Fig.9):
Pour changer les lampes halogènes Bretirez le verre Cen faisant levier dans les fentes prévues. Remplacez-les par des lampes de même type. Attention: ne touche pas aux lampes mains nues.
- Remplacement des lampes à LED (Fig.10):
Si la version de l'appareil est avec lampes à LED, elles doivent être obligatoirement remplacées par un technicien spécialisé.
- Remplacement des ampoules à incandescence/halogènes (Fig.11):
Utiliser uniquement des ampoules du même type et puissance installées sur l'appareil.
- Commandes Lumineux (Fig.12.A.B.) le symbole sont le suivant:
A=Touche ECLAIRAGE
B= Touche OFF
C = Touche PREMIÈRE VITESSE
D= Touche DEUXIEME VITESSE
E = Touche TROISIEME VITESSE
F = Touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)
Si votre apparéil est équipé de la fonction vitesse INTENSIVE, en partant de la TROISIÈME vitesse et en maintenant appuyée la touche E pendant environ 2 secondes, cette vitesse sera activée pendant 10 minutes après lesquelles l' apparéil se remettra à la vitesse précédemment configurée. Quand la fonction est activée, la LED clignote. Pour interrompree cette vitesse avant les 10 minutes appuyer sur la touche E. Pour certains modèles on peut même activer la fonction avec la première et la deuxième vitesse.
En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction «clean air» s'active. Cette fonction démarre le moteur pour 10 minutes par heures à la première vitesse. Dans que la fonction est activée, le moteur démarre en 1^ere vitesse pour 10 minutes pendant lesquilles les boutons F et C doivent clignoter en même temps. A la fin de ce temps, le moteur s'arrête et la diode electroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1^ere vitesse 50 minutes plus tard. Les diodes electroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe qu'elle touche a l'exception des touches de luminière, la hotte returne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction «clean air» se désactive et le moteur passé directement à la 2^ere vitesse; en appuyant sur le bouton B la fonction se désactive).
(*) La fonction "MINUTER ARRÊT AUTOMATIQUE" retarde l'arrêt de la hotte, qui continuera de fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.
- Saturation filtrres Anti-graisse/Charbon actif:
-
Lorsque la touche A clignote avec une fréquence de 2 secondes, les filtres anti-graisse doivent être lavés.
-
Lorsque la touche A clignote avec une fréquence de 0,5 seconde, les filtres à charbon actif doivent être replacés ou nettoyés selon le type de filtré.
Lorsque les filtres nettoyés sont remis en place, réinitialisation la mémoirelectronique en appuyant sur la touche A pendant environ 5 secondes jusqu'à ce quièlle arrêté de clignoter.
- Commandes Mécaniques (Fig.13.A.B.C.) les symboles sont les suivants:
A= Touche ECLAIRAGE
B= Touche OFF
C = Touche PREMIÈRE VITESSE
D= Touche DEUXIEME VITESSE
E = Touche TROISIEME VITESSE
G = Voyant MOTEUR EN MARCHE.
- Commandes (Fig.14):
Touche A = Allume/eteint les lumières.
Touche B = Allume/éteint la hotte. L'appareil s'allume à la 1° vitesse. si la hotte est allumée, appuyer sur la touche pendant 2 sec. pour éteindre. Si la hotte se trouve à la 1°
vitesse, il n'est pas nécessaire de tener la touche appuyée pour eteintre. Diminue la vitesse du moteur.
Display C = Indique la vitesse du moteur selectionné et l'activation du timer.
Touché D = Allume la hotter. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse la fonction intensive s'active pendant 10' , puis l'appereil reconnance à fonctionner à la vitesse d'exercice au moment de la première activation. Pendant cette fonction le display clignote.
Touché E = Au moment de l'activation le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s'éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point decimal doit clignoter sur l'écran. Si la vitesse intensive est en fonction, le Minuteur ne peut être activé.
En pressant la touche E pendant 2 secondes, quand l'appareil est eteint, la fonction "clean air" s'active. Cette derniere met en marche le moteur chaque heures pendant 10 minutes à la première vitesse. Durant le fonctionnement I'ecran doit visualiser un mouvement rotatif des segments péripériques. Àpres quoile moteur s'éteint et I'ecran doit visualiser la lecture "C" fixe, jusqu'à ce qu'après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour returner au fonctionnement normal presser n'importe quelle touche sauf celle de I'éclairage. Pour désactiver la fonction presser la touche "E".
- Saturation filtrres Anti-graisse/Charbon actif:
- Quand l'afficheur C clignote et visualise alternativement la vitesse de fonctionnement et la dette F (1 et F par ex.) les filtres anti-graisse doivent être lavés.
- Quand l'écran C clignote et visualise alternatively la vitesse de fonctionnement et la lecture A (1 et A par ex.) les filtres à charbon actif doivent être replacés ou nettoyés selon le type de filtré.
Après avoir remis le filtré propre à sa place, procéder à une remise à zéro de la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que F ou A cessée de clignoter sur l'afficheur C.
- Commandes mécaniques (Fig.15) les symboles sont indiqués ci-dessous:
A=Touche ECLAIRAGE/ON-OFF
B= Touche OFF/PREMIERE VITESSE
C = Touche DEUXIEME VITESSE
D = Touche TROISIÈME VITESSE.
Si la hotte est eteinte en premiere, deuxieme ou troisieme vitesse, au moment ou elle est rallumee, elle redemarre avec la meme vitesse de fonction configurée au moment de I'arrêt.
