Tuotetyyppi	Seinäkiinnitteinen koristeellinen liesituuletin
Merkki	Beko
Malli	CWB 9500 X
Leveys	90 cm
Syvyys	50 cm
Vähimmäiskorkeus keittotason yläpuolella	65 cm
Nettopaino	12 kg
Sähköliitäntä	220-240 V ~ 50/60 Hz
Moottorin teho	250 W
Valaistus	Halogeeni- tai LED (version mukaan)
Nopeuksien lukumäärä	3 + tehostus
Ohjaustapa	Kosketus- tai mekaaninen elektroniikka (version mukaan)
Rasvasuodatin	Pestävä metalli (joka 2. kuukausi)
Aktiivihiilisuodatin	Valinnainen, uusiutumaton tai uusiutuva (sarjan mukaan)
Maksimi ilmavirta	650 m³/h (arvio)
Maksimi äänitaso	65 dB(A) (arvio)
Clean Air -toiminto	Kyllä (automaattinen käynti 10 min/h nopeudella 1)
Automaattinen sammutusajastin	15 minuuttia
Eristysluokka	Luokka I tai II (mallin mukaan)
Materiaali	Ruostumaton teräs
Takuu	2 vuotta (osat ja työ)

Usein kysytyt kysymykset - CWB 9500 X BEKO

Kuinka Beko CWB 9500 X -liesituuletin asennetaan?

Asennuksen saa suorittaa vain ammattitaitoinen henkilö. Noudata turvaetäisyyksiä: vähintään 65 cm liesituulettimen alimman kohdan ja keittotason välillä. Sähköliitäntää varten noudata kaavioita: ruskea = vaihe (L), sininen = nolla (N). Jos liesituuletin on luokkaa I, kytke keltavihreä johto maahan. Käytä yleiskytkintä, jonka koskettimien avausväli on vähintään 3 mm.

Kuinka rasvasuodattimet puhdistetaan?

Rasvasuodattimet on pestävä korkeintaan 2 kuukauden välein. Pese ne käsin neutraalilla, hankaamattomalla pesuaineella tai astianpesukoneessa matalassa lämpötilassa lyhyellä ohjelmalla. Useiden pesujen jälkeen väri voi muuttua, mutta se ei vaikuta tehokkuuteen. Kuivaa ne hyvin ennen takaisin asettamista.

Milloin aktiivihiilisuodattimet on vaihdettava?

Uusiutumattomat suodattimet on vaihdettava korkeintaan 4 kuukauden välein. Uusiutuvat suodattimet pestään 2 kuukauden välein (käsin tai astianpesukoneessa enintään 65°C:ssa) ja kuivataan uunissa 100°C:ssa 15 minuuttia. Vaihda ne 3 vuoden välein tai jos patja on vaurioitunut.

Kuinka halogeenilamput vaihdetaan?

Irrota liesituuletin verkkovirrasta. Dikroisten lamppujen (Kuva 8) kohdalla irrota lamppu pidikkeestä pienellä litteällä ruuvimeisselillä. Halogeenilamppujen (Kuva 9) kohdalla irrota lasi vivuttamalla urista. Vaihda samantyyppisiin ja -tehoisiin lamppuihin. Älä koske lamppuihin paljain käsin.

Mitä A-painikkeen vilkkuminen tarkoittaa?

Jos A-painike vilkkuu 2 sekunnin välein, rasvasuodattimet on pestävä. Jos se vilkkuu 0,5 sekunnin välein, aktiivihiilisuodattimet on vaihdettava tai puhdistettava. Huollon jälkeen paina A-painiketta 5 sekunnin ajan nollataksesi elektronisen muistin.

Kuinka Clean Air -toimintoa käytetään?

Clean Air -toiminto käyttää liesituuletinta automaattisesti 10 minuuttia tunnissa ensimmäisellä nopeudella. Aktivoi se sammuttamalla liesituuletin ja painamalla sitten F-painiketta (tai E-painiketta mallista riippuen) 2 sekunnin ajan. Moottori käy 10 minuuttia, pysähtyy 50 minuutiksi ja niin edelleen. Palaa normaaliin toimintaan painamalla mitä tahansa painiketta (paitsi valaistus).

Kuinka automaattinen sammutusajastin asetetaan?

Paina ajastimen painiketta (F tai E mallista riippuen), kun liesituuletin toimii halutulla nopeudella. Liesituuletin sammuu 15 minuutin kuluttua. Poista ajastin käytöstä painamalla samaa painiketta uudelleen. Vastaava merkkivalo vilkkuu ajastuksen aikana.

Miksi liesituuletin ei toimi?

Tarkista ensin sähköliitäntä (pistorasia, 3A sulake). Varmista, että liesituuletin on kunnolla kytketty. Jos kaapeli on vaurioitunut, anna ammattilaisen vaihtaa se. Jos ongelma jatkuu, ota yhteyttä Beko-huoltoon.

Mitä turvaetäisyyksiä on noudatettava?

Jätä vähintään 65 cm keittotason ja liesituulettimen alimman kohdan väliin. Jos liesituuletinta käytetään samanaikaisesti kaasu- tai polttolaitteiden kanssa, varmista tilan riittävä tuuletus liiallisen alipaineen (max 4 Pa) välttämiseksi. Älä koskaan liekittä liesituulettimen alla.

Kuinka tehostusnopeus aktivoidaan?

Käytettäessä kolmatta nopeutta, pidä E-painiketta painettuna noin 2 sekunnin ajan. Liesituuletin siirtyy tehostusnopeudelle 10 minuutiksi ja palaa sitten edelliselle nopeudelle. Tänä aikana LED vilkkuu. Keskeytä painamalla E-painiketta uudelleen.

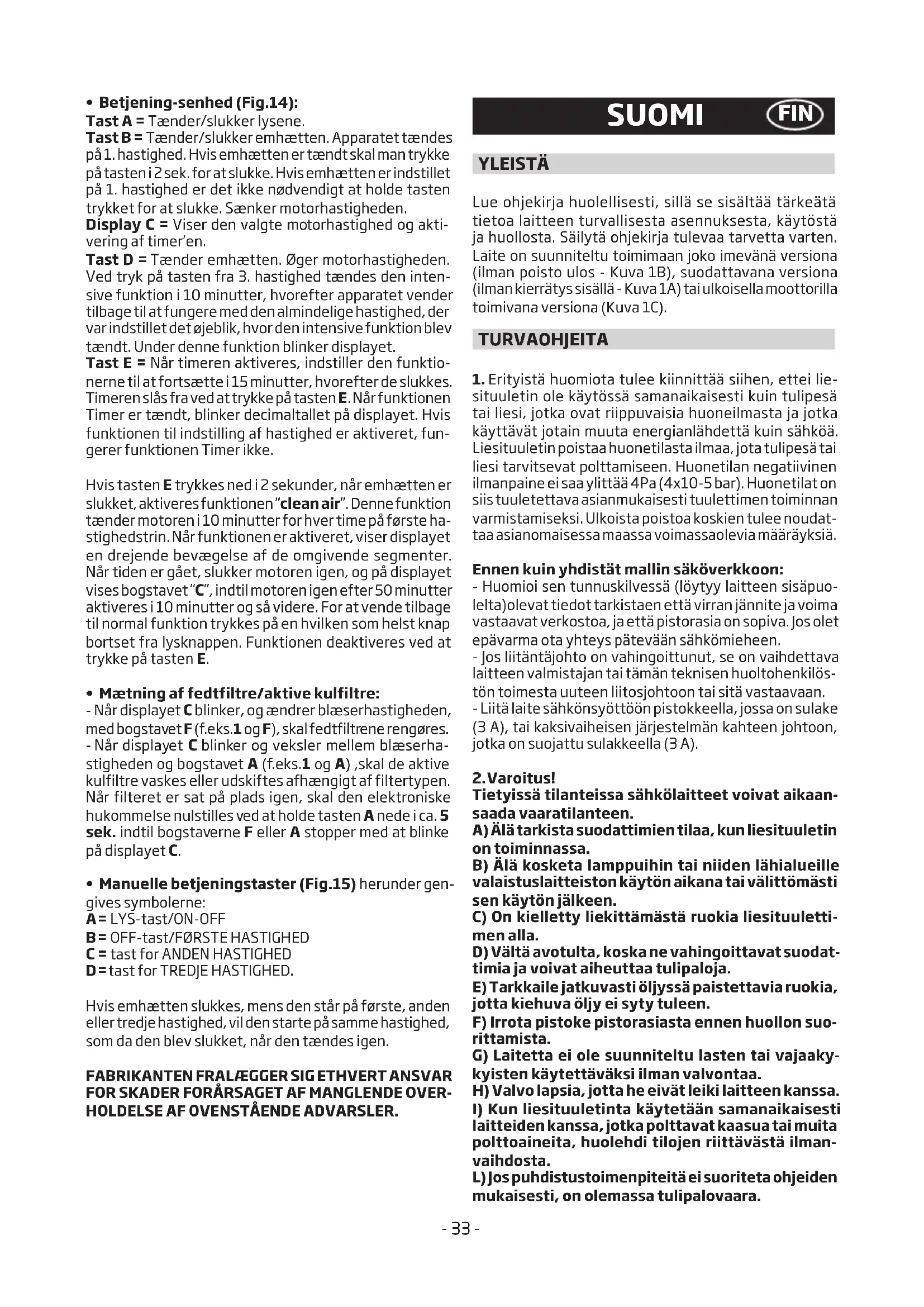

KÄYTTÖOHJE CWB 9500 X BEKO

Lue ohjekirja huolellisesti, sillä se sisälta tärkeät tietoa laitteen turvallisesta asennuksesta, käytösta ja huollosta. Säilytä ohjekirja tulevaa tarvetta varten. Laite on suunnitelu toimimaan joko imeväna versiona (ilman poisto ulos - Kuva 1B), suodattavana versiona (ilman kierratys sisällä - Kuva 1A) tai ulkoisella moottorilla toimivana versiona (Kuva 1C).

TURVAOHJEITA

1. Erityistä huomiota tulee kiinnittä sihen, ettei liesituuletin ole käytössä samanaikaisesti kuin tulipesa tai liesi, jotka ovat riippuvaisia huoneilmasta ja jotka käytävat jotain muuta energianlahdettä kuin sähköä. Liesituuletin poistaahuonetilasta ilmaa, jota tulipesa tai liesi tarvitsevat polttamiseen. Huonetilan negatiivinen ilmanpaine ei saa ylittä 4Pa (4x10-5 bar). Huonetilat on siis tuuletettava asianmukaisesti tuulettimen toiminnan varmistamiseksi. Ulkoista poistoa koskien tulee noudttaa asianomaisessa maassa voimassaolevia märäyksiä.

Ennen kuin yhdistat mallin sakoverkloon:

• Huomioi sen tunnuskilvessä (lóytyy laitteen sisäpuo-letta)olevat tiedot tarkistaen että virran jännite ja voima vastaavat verkostoa, ja että pistorasia on sopiva. Jos olet epävarma ota yhteys patevaan sahkömieheen.
• Jos liitantäjohto on vahingoittunut, se on vaihettava laitteen valmistajan tai tämän teknisen huoltohenkilösön toimesta uuteen liitosjohtoon tai sitä vastaavaan.
  -Liitä laite sahkonsyöttön pistokkeella, jossa on sulake (3 A), tai kaksivaiheisen järjestelman kahteen johtoon, jotka on suojattu sulakkeella (3 A).

2. Varoitus!

Tietyissä tilanteissa sahkölaitteet voivat aikaansaada vaaratilanteen.

A) Alā tarkista suodattimientilaa, kun liesituuletin on toiminassa.
B) Älä kosketa lamppuihin tai niiden lahialueille valaistuslaitteiston kayton aikana tai valittomasti sen kayton jälkeen.
C) On kielletty liekittämästa ruokia liesituuletti-men alla.
D) Välta avotulta, koska ne vahingoittavat suodattimia ja voivat aiheuttaa tulipaloja.
E) Tarkkaile jatkuvasti oljyssa paistettavia ruokia, jotta kiehuva oljy ei syty tuleen.
F) Irrota pistoke pistorasiasta ennen huollon suorrittamista.
G) Laitetta ei ole suunniteltu lasten tai vajaakykyisten kaytettavaksi ilman valvontaa.
H) Valvo lapsia, jotta he eivat leiki laitteen kanssa.
I) Kun liesituuletinta käytetään samanaikaisesti laitteiden kanssa, jotka polttavat kaasua tai muita poltoaineita, huolehdi tilojen riittävästä ilmanvaihosta.
L) Jos puhdistustoimenpiteita ei suoriteta ohjeiden mukaisesti, on olemassa tulipalovaara.

Tämä laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) -direktiivin 20002/96/EC mukaisesti. Kayttäja osallistuu mahdollistenterveydelle ja ympäristolle Haitallisten seurausten ehkäsemiseen havittäessän laitteen asianmukaisella tavalla.

Laitteen pakkauksessa mukana oleviin asiakirjoihin merkitty -merkki osoittaa ettei kyseinen laite kuulu talousjatteisiin, vaan se on varta vasten toimitettava sahkö- ja elektroniikkalaiteromun keräyspisteeseen kierratystavarten. Havitlaite noudattamalla paikkakuntasi jatehuoltoa koskevia säädoksiä. Lisätietoja täm laitteen keräyksesta, käsittelysta ja kierratyksesta otyhteys paikkakuntasi jatehuoltoon, talousjatteiden keräyspisteseen tai liikkeeseen josta laite on hankittu.

ASENNUSOHJEET

• Asennus ja sahköliitäntä on suoritettava siihen patevän erikoishenkilostön toimesta.
• Käytä suojakäsinieta ennen kuin aloitat asennustoimenpiteiden suorittamisen.

Sahköinen liitanta:

• Jos kilvessä on tunnus, tämä tarkoittaa sitä, etta laitetta ei tarvitse maadoittaa. Noudata siten eriystysluokkaa II koskevia ohjeita.
  -Jos kilvessä Elole tunnustaoudata eristysluokkaa I koskevia ohjeita.

Eristysluokka II

Laite on rakennettu Il-luokassa, eivatkka kapelit sen vuoksi saa olla liitettyjmaajohtoon.

Pistoke tulee olla helposti saavutettavissa laitteen asennuksen jälkeen.

Mikäli laite on varustetu johdolla ilman pistoketta, sen liittämiseksi sähköverkloon tulee laitteen ja verkon vällin asentaa moninapainen virrankatkaisija, jossa kontaktien minimivali on 3 mm ja joka on mitoitetu kuormituksen mukaan ja joka on voimassa olevien märäysten mukainen.

Liitannat sahkoverkloon on tehtavseuraavalla ravalla: RUSKEA = L vaihe

SININEN = N neutrali.

Eristysluokkai

Tämä laite on on valmistetu luokassa I, ja se on siksi kytkettäva maadoitettiun pistokkeeseen.

Sahköverkoon kytkeminen on suoritettava seuraavien ohjeiden mukaisesti:

RUSKEA = L vaihe

SININEN = N neutral

KELTA/VIHREA = maadoitus.

N-symbolilla merkitty sininen johdin N-liitttimeen. KELTA/VIHREA johdin, joka on merkitty maadoitus-merkillä liitetaan maadoitusmerkillä varustettuun liittimeen

Sahkoliitannanyhteydessa on varmistettava että pistorasiassa maadoitettupistoke. Liesituulettimen asennuksen jälkeen on varmistettava että sahkiitantapistoke on helposti staatavilla. Suorassa liittannassä sahköverkkoon, on laitteen ja verkon valiin laitettava moninapainen virrankatkaisija, jossa kontaktien minimiväli on 3 mm ja joka on mitoitettu kuormituksen mukaan ja joka on

voimassaolevien märäysten mukainen.

• Keittopinnan kattilankannattimien ja hellakuvun minimietäisyden on oltava vähintään 65 cm. Mikäli joudutaan käytämään kaksi-tai useampiosaista liitosputkea, on ylemman osan oltava alemman ulkopuolella. Poistoilmaa ei saa johtaa kuumailmahormiin tai hormiin, jota käytetään savun poistamisen laitteista, jotka toimivat jollakin muulla energianlahteellä kuin sahköllä. Ennen kuin alat koota laitetta, irrota rasvasuodatin/-suodattimet (Kuva 7A): nain laitetta on helpompi käsitetlä.

• Jos asennetaan imevä hellakupu on ensin tehtävä ilmanpoistoaukko.

Suositellaan kayttamän ilmanpoistoputkea,jonka halkaisija vastaa ilman ulostuloaukon mittoja. Pie-nentavien sovituskappaleiden kayttö voi alentaa tuot-teen toimintatulosta ja lisata meluisuutta.

• Kiinnittäminen seinään:

• Poraa reiät A ilmoitettuja mittoja noudattaen (Kuva 2).

• Kiinnita laite seinaa ja aseta se vaakatasossa samaan linjaan kaappien kanssa.

• Säädettyäsi kuvun oikeaan asentoon kiinnitä se paikal-leen kahdella ruuvilla A (Kuva 5).

Käytä asennukseen sellaisia laajenevia ruuveja ja tappeja, jotka sopivat seinän typpiin (esimerkiki teräsbetoni, kipsilevy tms.). Mikäli ruuvit ja tapit on toimitettu tuotteen mukana, varmista etta ne soveltuvat sihenseinatyppiin, johon kupu on tarkoitus kiinnittä.

• Koristeteleskooppilinten kiinnittäminen:

• Varmista sahkovirran syottokoristeliittimen tilaan.
  -Jos laitteesi asennetaan imevānā tai ulkoistamoottoria kayttāvana versiona, huolehdi, etta sillā on ilmanpoistoakko. - Sādā ylemmān liittimen Kannattinen leveys sopivaksi (Kuva 3).

• Kiinnitā se tāmān jälkeen ruuveja A (Kuva 3) kayttāmälla katton niin, etta se on tuulettimesi kanssa linjassa. Noudata kuvassa 2 osoitettua etäisyyttä katosta.
• Liitä liitosputken välityksellä laippa Cilmanpoistoaukkoon (Kuva 5).
  -Työnnäylempi liitin alemman liittimen sisään.
• Kiinnitä alempi liitin kupuun käyttämälä laitteen mukana toimitettuja ruuveja B (Kuva 5), vedä ylemää liitintä ulos Kannattimeen astä kiinnitä seruveilla B (Kuva 3).
• Jos laitteessa on alemmat liitokset, kuvassa 4A, kiinnittäminen suoritetaan kuten kuvassa 6A."
• Muuntaaksesi kuvun imevästä mallista suodattavaksi
  malliki pyydä jälleenmyyjältämme aktivihiilisuodattimia
  ja seuraa asennusohjeita.

- Suodattava versio:

Varoitus!

-Joshalutaan muutta liesituuletin IMEVASTA versiosta SUODATTAVAKSI versioksi, tuple tilata lisavarusteena hiilisuodattimet jalleenmyyjalta. Tarjolla on kaksi erityyppistarajaraa:hiilikasetit (Kuva 7B) sekauudelleen kaytettavat (pestavat) hiilisuodattimet (Kuva 7C).

-Aktiivihiilikasettien X vaihtamiseksi tulee vetaa ulospain kahvasta kuten osoitettu Kuvassa 7B.

KAYTTO JA HUOLTO-OHJEET

Suositellaan käynistämään laite ennen minkä tahansa ruuan kypsennyksen aloittamista. On suositeltavaa antaa laitteen toimia viel 15 minuuttia kayton jälkeen, jotta ruoanvalmistuksesta aiheituneet karyt saadaan kokonaan pois huonetilasta. Liesituulettimen hyvä toiminta riippuu oikeasta ja säännöllisetä huollosta; erityista huomiota tulee kiinnittä rasvasuodattimeen ja aktiivihilisuodattimeen.
Rasvasuodattimen tehtavanä on pidattä ilmassa leijuvat rasvahiukkasetja siksi se on altis tutkeutumaan ajanjaksossa,Jonka pituus vaihtelee laitteen kayton mukaan.
- Tulipalovaaran ennaltaehkäsemiseksi, pese rasvasuodattimet käsin vahintään 2 kuukauden valein neutraaleja ja hankaamattomia pesuaineita käytämälä tai astianpesukoneessa alhaisessa lampötilassa ja lyhyellä pesuohjelmalla.
- Muutamien pesukertojen jälkeen voi syntyä varinmuu-toksia. Tämä ei oikeuta valituksen kautta osien mahdol-liseen vaihtoon.
- Aktiivihilisuodattimia käytetään ilman puhdistamiseen, joka palautetaan huoneeseen ja Jonka tehtävänä on vähentä ruoanvalmistuksen aikana syntyviä epämiellyttävi hajuja.
- Ei regeneroituvat aktiihiilisuodattimet tulee vaihtaa korkeintaan 4 kuukauden valein. Aktiihiilen kyllastyminen riippuu laitteen kaytttoajasta, ruoanvalmistustavasta ja rasvasuodattimen puhistustiheydestä.
- Aktivihiilusuodattimet tulee pestä käsin, neutraaleja ja hankaamattomia pesuaineita käytämälä tai astianpesukoneessa korkeintaan 65^ lampötilassa (pesujaksotulee suorittaa kokonaan ilman astioita). Poista ylimäräinen vesi vahingoittamatta suodatinta, irrota muoviosat, anna pehmusteen kuivua uunissa vähintään 15 minuutin ajan korkeintaan 100^ lampötilassa. Säilytäksesi regeneroitavan hiilusuodattimen toiminnan tehokkaana, suorita tämä toimenpide 2 kuukauden välein. Ne tulee vaihtaa korkeintaan 3 vuoden välein tai kun pehmuste vahingoitttu.
- Ennen rasvasuodattimien ja regeneroitavien aktiivihiilisuodattimien asentamista on tärkeää, että ne ovat kuivuneet kunnolla.
- Puhdista liesituuletin saannollisesti sekä sisälta etta ulkoa kayttäen riepua, joka on kosutetu denaturoidulla alkololilla tai nestemäisillä neutraaleilla ei-hankaavilla pesuaineilla.
- Valaislaitteisto on suunniteltu kaytettavaksi ruokien kypsennyksen aikana eikä pitkäikaiseen ymparistönyleiseen valaisuun. Valaistuksen pitkäikainen kayttö vahentaa huomattavasti lamppujen keskimäräistä kayttöikä.
- Jos laite on varustettu hajavalolla, sita voidaan kayttaa pitkaiaikaseen ympariston yleiseen valaisuin.
- Varoitus: liesituulettimen puhdistukseen ja vaihtoon sekä suodattimien puhdistukseen kuuluvien ohjeiden noudattamatta jattaminen aiheuttaa tulipalovaaran. Nain ollen suositellaan annettujen ohjeiden noudattamista.
- Halogeenilamppujen vaihtaminen (Kuva 8):

Kaksiväristen lamppujen vaihtamiseksi irrota lamppu lóystyttäen sità varovasti lampunpidikkeestä käytäen

apuna pienta tylppäista ruuvitaltaa tai vastaavaa valinetta. VAROITUS! Kun suoritat tatà toimenpidettā, varo naarmuttamasta liesituuletinta. Vaihda tilalle vastaavan typpiset lamput.

• Halogeneilamppujen vaihtaminen (Kuva 9):

Halogeenilamppujen B vaihtamiseksi ota pois lasi C kayttäen viputukena asianmukaisia aukkoja. Vaihda tilalle vastaavan typpiset lamput. Varoitus: ala koske lamppuun paljain kasin.

LED-valojen vaihtaminen (Kuva 10):

Jos malli on varustetu LED-valoilla, toimenpiteen saa suorittaa ammattitaitoinen teknikko.

• Hehkulamppujen/halogeenilamppujen vaihtami-nen (Kuva 11):

Käytä vain laitteeseen asennettujen kaltaisia ja wattilu-vultaan smoja lamppuja.

• Ohjaimet valolla varustetut (Kuva 12.A.B.):

A=Valaistuksen painike

B=OFF

C = Ensimmäisen nopeuden painike

D=Toisen nopeuden painike

E = Kolmannen nopeuden painike

F = Automaattiajastin (15 min.) (*)

Jos laitteeseesi kuuluu INTENSIVINEN nopeus, KOL-MANNESTA nopeudesta lahtien pitamalla nappainta E painettuna noin 2 sekunnin ajan se aktivoituu 10 minuutiki, jonka jälkeen se palaa edellä asetettuun nopeuteen. Kun toiminto on pällä, LED-valo vilkkuu. Jos se halutaan keskeyttää ennen kuin 10 minuuttia on kulunut umpeen, paina nappainta E uudelleen. Joissakin malleissa toiminto voidaan aktivoida myös ensimmäisella ja toisella nopeudella.

Jos painallat nappäintä F n.2 sek. (tuulettimen ollessa pois paälä), käynnistät tominnon "clean air". "Clean air" käynnistäa tuulettimen kymmeneksi minuutiki tunnin valiajoin alimmalla kierrosnopeudella. Jos valitset täntoimtamuonlaite käynnistyy kymmeneksi minuutiki joiden aikana välkehtivät nappäinten F ja C. n valomerkit. Kymmenen minuutin jakson paatytyä moottori pysahtyy ja vain nappäimen F valomerkki jää paallee kunnes 50.nen minuutin kuluttua moottori käynnistyy uudelleen ja nappäimien F ja C valomerkit välkehtivät jne. Minkä Tahansa nappäimen painaminen valonappäintä lukuu ontamatta palauttaa liesituulettimen normalaitaloimintaan (esim. jos painan nappäintä D "clean air"-toiminto kytkeytyy pois ja moottori asettuu 2-nopeudelle; painamalla nappäintä B toiminto kytkeytyy pois).

(*) "AUTOMAATTIAJASTIN" pysayttäa liesituulettimen 15 min. viveellä. Tuuletin jatkaa toimintaansa lahtonopeudellaan 15 min ajan painikkeen painamisen jäldeen.

Rasva-/aktiivihilisuodattimien tayttyminen:

-Kun nappain A vilkkuu 2 sekunnin valein, rasvasuodattimet tulee pestä.

-Kun nappain A vilkkuu 0,5 sekunnin valein, aktivihiilisuodattimet tulee pesta tai vaihtaa suodatintyypin perusteella.

Kun puhadas suodatin on liitetty, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes se lakkaa vilkkumasta.

• Ohjaimet mekaaniset (Kuva 13.A.B.C.):

A = Valaistuksen painike
B=OFF
C = Ensimmäisen nopeuden painike
D=Toisen nopeuden painike
E = Kolmannen nopeuden painike
G = Moottorin käynnistymisen merkkivalo.

• Ohjaimet (Kuva 14):

Nappain A = Sytyttaa/sammuttaa valot.

Nappain B = Kaynnistaa/sammuttaa kuvun. Laite kaynnistyy ensimmaiselle nopeudelle. Jos liesikupu on paallapa nappainta 2 sek. ajan ja sen toiminta lakkaa. Jos laite toimii ykkosnopeudella, nappainta ei tarvitse pitaa alas painettuna laitetta sammutettaessa. Laskee moottorin nopeutta.

Naytto C = Ilmoittaa valitun moottorin nopeuden ja ajastimen aktivoinn.

Nappain D = Kaynnistaa kuvun. Nostaa moottorin nopeutta. Painamalla nappainta kolmannella nopeudella laite toimii taydellataeholla 10 sekunnin ajan, senjälkeen laite alkaa toimia aktivoidulla nopeudella. Taman toiminnon ajan nayton valo vilkkuu.

Nappain E = Ajastin ajastaa toiminnot kaynnistamishetkella 15 minuutin ajaksi. Senjälkeen toiminnot sammuvat. Ajastin lakkaa toimimasta kun painat uudelleen nappainta E. Kun ajastintoiminto on paall desimaalipisteen on valkyttä naytolla. Jos tehonopeustoiminto on paall ajastinta ei voida kaynnistaa.

Painamalla nappainta E 2 sekunnin ajan, laitteen ollessa sammuksissa, "clean air"-toiminto kaynnistyy. Tama toimto kaynnistaa moottorin joka tunti, 10 minuutin ajaksi ykkosnopeudella. Toiminnan aikana nayton reunoilla tulee nakyä pyorivä like. Tamaan ajan kuluttua moottori sammuu ja naytollä tulee nakyä "C"-kirjain seuraavien 50 minuutin ajan kunnes moottori taas kaynnistyy seuraaviksi 10 minuutiksi ja niin edelleen. Normaali-toimintaan palaamiseksi paina mitä tahansa nappainta valonappaintä lukuun ottamatta. Kytke toiminto pois paalta painamalla E -nappainta.

• Rasva-/aktiivihiilisuodattimien tayttyminen:

-Kun naytto Cvilkkuu ja siihen tulevat nakyviin vuorotellen toimintanopeus ja kirjain F (esim. 1 ja F), rasvasuodattimet tulee pestä.

-Kun naytollcvikkuu vuorotellen kayttonopeus ja kirjain A (esim.1 ja A) aktiihiilisuodattimet on vaihettava tai pestavsuodatintyypin mukaan.

Kun puhdas suodatin on liitetty, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes nayton Cilmoitus F tai A lakkaa vilkkumasta.

• Mekaaniset ohjaukset (Kuva15) symbolit on annettu seuraavassa:

Jos liesituuletin sommutetaan ensimmäissessa, toisessa tai kolmannessa nopeudessa, kun se käynistetään uudelleen, se käynnistyy samalla nopeudella jolla se sommutettiin.

LAITTEEN VALMISTAJA EI OLE VASTUUSSA VAHINGOISTA, JOTKA OVAT AIHEUTUNEET YLLÄMAINITUJEN OHJEIDEN LAIMINLYÖNNISTÄ.
