NÁVOD K OBSLUZE CWB 9500 X BEKO

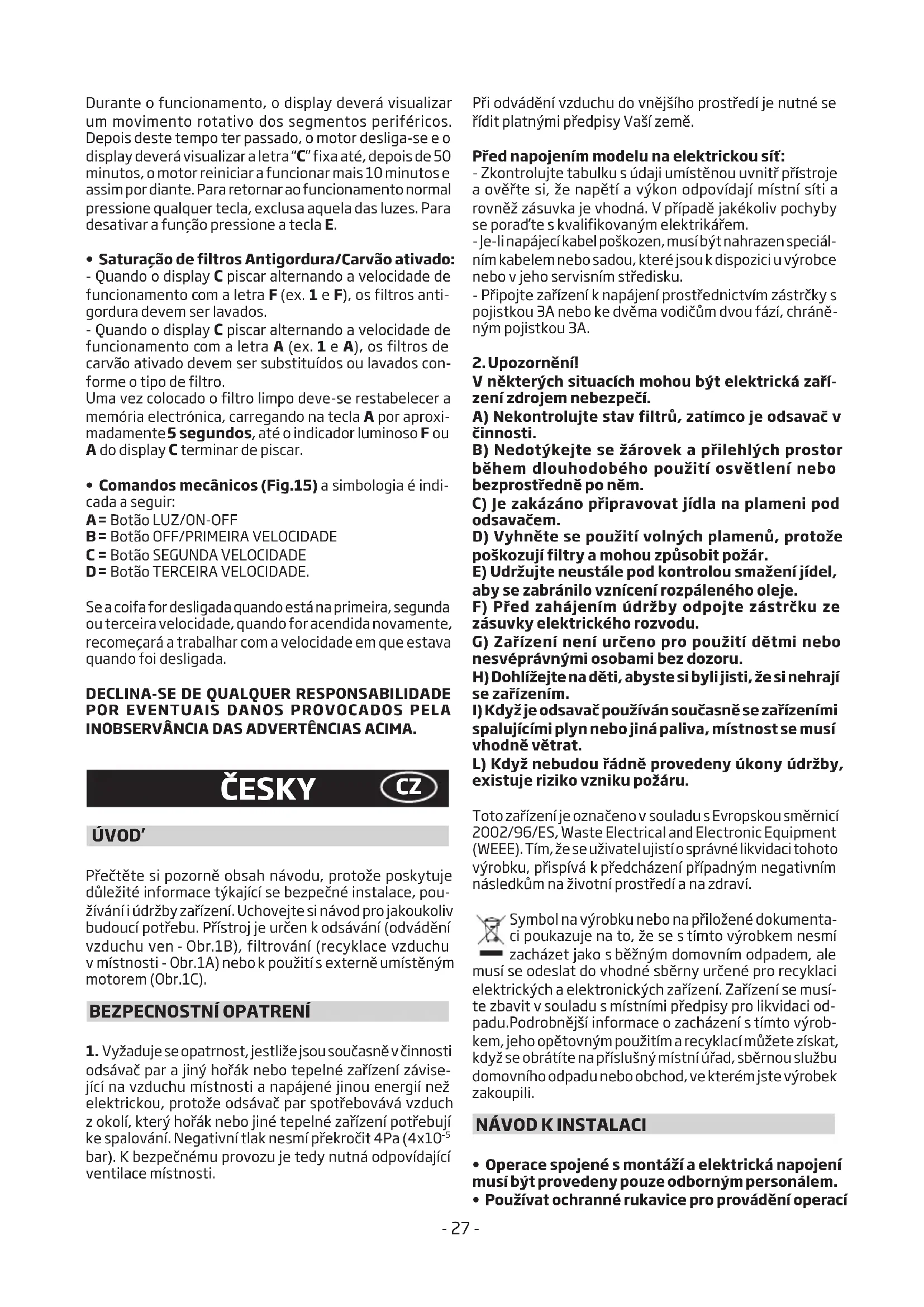

ÚVOD’ Přečtěte si pozorně obsah návodu, protože poskytuje důležité informace týkající se bezpečné instalace, pou- žívání i údržby zařízení. Uchovejte si návod pro jakoukoliv budoucí potřebu. Přístroj je určen kodsávání (odvádění vzduchu ven-Obr.1B), filtrování (recyklace vzduchu vmístnosti-Obr.1A) nebo kpoužití sexterně umístěným motorem (Obr.1C). BEZPECNOSTNÍ OPATRENÍ

1. Vyžaduje se opatrnost, jestliže jsou současně v činnosti

odsávač par a jiný hořák nebo tepelné zařízení závise- jící na vzduchu místnosti a napájené jinou energií než elektrickou, protože odsávač par spotřebovává vzduch z okolí, který hořák nebo jiné tepelné zařízení potřebují ke spalování. Negativní tlak nesmí překročit 4Pa (4x10

bar). K bezpečnému provozu je tedy nutná odpovídající ventilace místnosti. Při odvádění vzduchu do vnějšího prostředí je nutné se řídit platnými předpisy Vaší země. Před napojením modelu na elektrickou síť: - Zkontrolujte tabulku súdaji umístěnou uvnitř přístroje a ověřte si, že napětí a výkon odpovídají místní síti a rovněž zásuvka je vhodná. Vpřípadě jakékoliv pochyby se poraďte skvalifikovaným elektrikářem. - Je-li napájecí kabel poškozen, musí být nahrazen speciál- ním kabelem nebo sadou, které jsou k dispozici u výrobce nebo vjeho servisním středisku. - Připojte zařízení knapájení prostřednictvím zástrčky s pojistkou 3A nebo ke dvěma vodičům dvou fází, chráně- ným pojistkou 3A.

V některých situacích mohou být elektrická zaří- zení zdrojem nebezpečí. A) Nekontrolujte stav filtrů, zatímco je odsavač v činnosti. B) Nedotýkejte se žárovek a přilehlých prostor během dlouhodobého použití osvětlení nebo bezprostředně po něm. C) Je zakázáno připravovat jídla na plameni pod odsavačem. D) Vyhněte se použití volných plamenů, protože poškozují filtry a mohou způsobit požár. E) Udržujte neustále pod kontrolou smažení jídel, aby se zabránilo vznícení rozpáleného oleje. F) Před zahájením údržby odpojte zástrčku ze zásuvky elektrického rozvodu. G) Zařízení není určeno pro použití dětmi nebo nesvéprávnými osobami bez dozoru. H) Dohlížejte na děti, abyste si byli jisti, že si nehrají se zařízením.

I) Když je odsavač používán současně se zařízeními

spalujícími plyn nebo jiná paliva, místnost se musí vhodně větrat. L) Když nebudou řádně provedeny úkony údržby, existujerizikovznikupožáru. Toto zařízení je označeno vsouladu s Evropskou směrnicí 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE). Tím, že se uživatel ujistí o správné likvidaci tohoto výrobku, přispívá kpředcházení případným negativním následkům na životní prostředí a na zdraví. Symbol na výrobku nebo na přiložené dokumenta- ci poukazuje na to, že se stímto výrobkem nesmí zacházet jako sběžným domovním odpadem, ale musí se odeslat do vhodné sběrny určené pro recyklaci elektrických a elektronických zařízení. Zařízení se musí- te zbavit vsouladu smístními předpisy pro likvidaci od- padu.Podrobnější informace o zacházení stímto výrob- kem, jeho opětovným použitím a recyklací můžete získat, když se obrátíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili.

• Operacespojenésmontážíaelektrickánapojení musí být provedeny pouze odborným personálem.

• Používatochrannérukaviceproprováděníoperací- 28 - montáže.

• Elektrickézapojení: Poznámka! Zkontrolujte štítek umístěný uvnitř zařízení: - Když se na štítku nachází symbol , znamená to, že zařízení nesmí být uzemněno, postupujte tudíž podle pokynů týkajících se třídy izolace II. - Když na štítku NENÍ uveden symbol , postupujte dle pokynů týkajících se třídy izolace I. Třída izolace II Zařízení je vyrobeno v II. třídě, a proto žádný vodič nesmí být uzemněn. Po instalaci zařízení musí být zástrčka snadno přístupná. Vpřípadě, že je zařízení vybaveno kabelem bez zástrčky, je pro jeho připojení do elektrického rozvodu třeba mezi zařízení a elektrický rozvod zapojit omnipolární stykač sminimální vzdáleností kontaktů 3 mm, navržený pro příslušnou zátěž a odpovídající platným normám. Napojení k elektrické síti musí být provedeno následovně: HNĚDÁ = L vodič MODRÁ = N neutrální vodič. Třída izolace I Toto zařízení je vyrobeno ve třídě I, a proto musí být připojeno kuzemnění. Připojení kelektrické síti musí být provedeno následovně: HNĚDÝ = L fázový vodič MODRÝ = N nulový vodič ŽLUTO/ZELENÝ = zemnicí vodič. Nulový vodič musí být připojen ke svorce označené symbolem N, zatímco ŽLUTO/ZELENÝ vodič musí být připojen ke svorce nacházející se vblízkosti symbolu uzemnění . Během operace elektrického zapojení se ujistěte, zda je elektrická zásuvka vybavena uzemněním. Po uskutečnění montáže odsavače dávejte pozor, aby byla poloha zá- strčky elektrického přívodu snadno dostupná. Vpřípadě přímého zapojení kelektrické síti je třeba mezi zařízení a elektrickou síť zapojit omnipolární stykač sminimální vzdáleností kontaktů 3 mm, navržený pro příslušnou zátěž a odpovídající platným normám.

• Minimální vzdálenost mezi opěrnou plochou varných ná- dob na varném zažízení a nejnižším bodem kuchyňského krytu musí být alespoň 65 cm. Vývod odsavače nesmí být napojen na vývod, ve kterém cirkuluje teplý vzduch, nebo který je používán k odvádění kouře ze zařízení napájených jinou energií než elektrickou. Před zahájením montáže vyjměte z odsavače tukový filtr (Obr.7A). Usnadníte si tak manipulaci spřístrojem. - Vpřípadě montáže přístroje ve verzi odsávače je třeba připravit otvor kevakuaci vzduchu.

• Doporučuje se použít trubku pro odvádění vzduchu se stejným průměrem jako hrdlo výstupu vzduchu. Použití redukce by mohlo negativně ovlivnit vlastnosti výrobku a zvýšit hlučnost.

• Upevněníkezdi: - Vyvrtat díry A podle uvedených kót (Obr.2). - Odsavač upevněte ke zdi avyrovnejte jej do horizontální polohy pomocí závěsů. - Po vyrovnání odsavač definitivně upevněte prostřednictvím dvou šroubů A(Obr.5). Pro různé montážní podmínky použijte příslušné typy šroubů ahmoždinek, které budou odpovídat typu zdiva (např. armovaný beton, sádrokarton atd.). Budou-li šrouby ahmoždinky dodány jako součást pro- duktu, ujistěte se, zda odpovídají typu zdiva, na něž má být odsavač namontován.

• Montáždekorativníchteleskopickýchspojovacích prvků: - Elektrický přívod protáhněte pod krytem dekoračního spoje. - Má-li být váš přístroj nainstalován ve verzi odsávání nebo vprovedení sexterně umístěným moto- rem, proveďte otvor pro odtah vzduchu. - Nastavte šířku úchytné konzoly horního spoje (Obr.3). - Následně ji upevněte ke stropu prostřednictvím šroubů A (Obr.3) takovým způsobem, aby byla vose svaším odsavačem a dodržujte přitom vzdálenost od stropu, vyznačenou Obr.2. - Propojit prostřednictvím spojovací roury přírubu C sotvorem odtahu vzduchu (Obr.5). - Vsadit horní spojovací prvek do spodního spojovacího prvku. - Spodní spojovací prvek ke krytu, používajíce šrouby B ve výbavě (Obr.5), vysunout horní díl až ke třmenu a upevněte jej pomocí šroubů B (Obr.3). - Vpřípadě, že má váš přístroj spoje nižší, jako na Obr.4A, připevnění je shodné sObr.6.A. - Budete-li chtít změnit funkci zařízení zodsavače na filtrační verzi, vyžádejte si u vašeho prodejce filtry saktivním uhlíkem a sledujte montážní pokyny.

• Filtračníverze: Upozornění! - Pro provedení přeměny odsavače z ODSÁVACÍ verze na FILTRAČNÍ si objednejte u vašeho prodejce filtry s aktivním uhlím, které jsou součástí volitelného příslu- šenství. Máme k dispozici dva odlišné druhy sad, jednu s aktivní uhlíkové filtry, které nelze regenerovat (Obr.7B) a druhou s aktivní uhlíkové filtry, které lze regenerovat (umývatelné) (Obr.7C). - Při výměně kazetových filtrů s aktivním uhlím X je třeba potáhnout směrem ven páku, a to způsobem naznačeným na Obr.7B.

• Doporučujeme uvést zařízení do činnosti ještě před zahájením přípravy jakéhokoli jídla. Doporučujeme po- nechat zařízení včinnosti i po dobu 15 minut po ukončení přípravy jídel, aby byl kompletně odveden zapáchající vzduch. Správná činnost odsavače je podmíněna správ- nou a nepřetržitou údržbou; zvláštní pozornost je třeba věnovat protitukovému filtru a filtru saktivním uhlím.

• Protitukový filtr má za úkol zachycovat mastné částice nacházející se ve vzduchu, proto je vprůběhu proměnné doby vystaven ucpávání; tato doba závisí na používání zařízení. - Abyste předešli případnému nebezpečí požáru, je nutné nejméně jednou za dva měsíce nutné propláchnout filtry proti mastnotě v ruce pomocí neutrálních neabrazivních čisticích prostředků nebo v myčce na nádobí při nízkých teplotách v krátkém mycím programu. - Po několika mytích může dojít ke změně barvy. Tento jev neopravňuje k reklamaci pro eventuální výměnu.- 29 -

• Filtrysaktivnímuhlíkemslouží pro pročištění vzdu- chu, který se vypouští do prostředí a pohlcují nepříjemné zápachy, které vznikají během vaření. - Aktivní uhlíkové filtry, které nelze regenerovat, je zapotřebí měnit každé 4 měsíce. Saturace aktivního uhlíku závisí více-méně od délky používání přístroje, typu kuchyně a pravidelnosti, se kterou se provádí čištění filtru proti mastnotě. - Aktivní uhlíkové filtry, které lze regenerovat, je možné mýt v rukou pomocí čistících neutrálních a neabrazivních prostředků, anebo je možné je mýt v myčce na nádobí s maximální teplotou 65°C (cyklus mytí se musí provádět bez nádobí). Odstraňte přebytek vody bez toho, že byste poškodili filtr, odstraňte části z plastů a nechte vysušit podložku v rouře po dobu přibližně 15 minut o teplotě maximálně 100°C. Pro udržování funkčnosti uhlíkového filtru s možností regenerace je zapotřebí zopakovat tuto operaci každé 2 měsíce. Tyto filtry se musí vyměnit jednou za 3 roky anebo když je podložka poškozena.

• Předopětovnýmnamontovánímfiltruproti mastnotě a aktivních uhlíkových filtrů, které lze regenerovat, je důležité, aby byli pořádně suché.

• Opakovaněčistěteodsavač,zevnitřizvenčí, spoužitímhadrunavlhčenéhovdenaturovaném lihu nebo neabrazivních tekutých čisticích pro- středcích.

• Osvětlení je navrženo pro použití během vaření a ne pro dlouhodobější použití za účelem osvětlení okolního pro- středí. Dlouhodobější použití osvětlení výrazně snižuje průměrnou životnost žárovek.

• Pokud je přístroj vybaven osvětlením prostředí, toto může být používáno pro všeobecné dlouhodobé osvět- lování daného prostředí.

• Pozor: nedodržování pokynů k čištění odsavače a vý- měny a čištění filtrů zapříčinit rizika požáru. Doporučuje se proto dodržovat tyto pokyny.

• Výměnahalogenovýchžárovek(Obr.8): Při výměně dychroických žárovek odpojte žárovku tak, že ji opatrně uvolníte zobjímky spomocí malého plochého šroubováku nebo odpovídajícího nástroje. UPOZOR- NĚNÍ! Během této operace dávejte pozor, abyste nepoškrábali odsavač. Žárovky nahraďte novými žárovkami stejného druhu.

• Výměnahalogenovýchžárovek(Obr.9): Při výměně halogenových žárovek B sejměte sklíčko C po jeho nadzvednutí v místě příslušných otvorů. Žárovky na- hraďte novými žárovkami stejného druhu. Upozornění: nedotýkejte se žárovky holýma rukama.

• VýměnažárovekLED(Obr.10): Je-li verze výrobku vybavena žárovkami LED pro jejich výměnu je potřebný zásah specializovaného technika.

• Výměnavýbojkovýchžárovek/halogenových žárovek(Obr.11): Používejte pouze žárovky stejného typu a výkonu jako žárovky nainstalované na přístroji.

• Ovládánísvětelnénásledujepřehledsymbolů (Obr.12.A.B.): Tlačítko A = OSVĚTLENÍ Tlačítko B = VYPNUTÍ Tlačítko C = PRVNÍ RYCHLOST Tlačítko D = DRUHÁ RYCHLOST Tlačítko E = TŘETÍ RYCHLOST Tlačítko F = ČASOVÝ SPÍNAČ AUTOMATICKÉ VYPNUTÍ 15 minut (*) Pokud je vaše zařízení již vybaveno funkcí VYSOKÉ rych- losti, pak při přepnutí na třetí rychlost a stisku tlačítka E po dobu 2 sekund bude na deset minut tato vysoká rychlost aktivována, a potom se zařízení vrátí k provozu na dříve nastavenou rychlost. Když je funkce aktivní, kontrolka LED bliká. Pro přerušení režimu před uplynutím 10 minut znovu stiskněte tlačítko E. U některých modelů je možno funkci aktivovat také na první a druhé rychlosti. Po stisknutí tlacítka F po dobu 2 s (kryt je vypnut) bude aktivována funkce “clean air”. Tato funkce zapne motor na deset minut každou hodinuna první rychlost. Jakmile bude tato funkce aktivována, motor bude uveden do chodu na první rychlost po dobu 10 s, behem které budou blikat soucasne tlacítka F a C. Po uplynutí této doby se motor vypne a led tlacítka F zustane osvetlen až do doby, kdy po 50 minutách bude znovu motor uveden do chodu na první rychlost a led F a C znovu zacnou blikat po 10 minut a tak dále. Stisknutím kteréhokoli tlačítka, kromě tlačítek osvětlení, se odsavač vrátí ke svému normálnímu fungování (např. stisknutím tlačítka D se deaktivuje funkce “clean air” a motor se nastaví na 2° rychlost; stisknutím tlačítka B se funkce deaktivuje). (*) Funkce “ČASOVÝ SPÍNAČ AUTOMATICKÉ VYPNU- TÍ” opožďuje vypnutí odsávače, který bude pokračovat ve funkci pracovní rychlostí, která byla nastavena vokamži- ku zapnutí této funkce, 15 minut.

• Nasyceníprotitukovýchfiltrů/filtrůsaktivním uhlím: - Blikání tlačítka A frekvencí 2 sek. poukazuje na potřebu umytí protitukových filtrů. - Když tlačítko A bliká s frekvencí 0,5 sek., filtry s aktiv- ním uhlíkem je třeba umýt anebo vyměnit v závislosti od typu filtru. Po vložení čistého filtru je třeba vynulovat elektronickou paměť stisknutím tlačítka A na dobu přibližně 5 sek., dokud tlačítko nepřestane blikat.

• Ovládánímechanické(Obr.13.A.B.C.): Tlačítko A = OSVĚTLENÍ Tlačítko B = VYPNUTÍ Tlačítko C = PRVNÍ RYCHLOST Tlačítko D = DRUHÁ RYCHLOST Tlačítko E = TŘETÍ RYCHLOST Tlačítko G = Wskaźnik.

• Ovládání(Obr.14): Tlačítko A = Rozsvítí/zhasne světla. Tlačítko B = Zapne/vypne odsávač. Přístroj je uveden do chodu při první rychlosti. Je-li odsavač zapnutý, vypněte jej stisknutím tlačítka na 2 sek. Pokud se odsávač nachází ve fázi první rychlosti, není nezbytné dlouze stisknout tlačítko za účelem vypnutí. Snižuje se rychlost motoru. Displej C = Ukazuje zvolenou rychlost motoru a uvedení do chodu časového spínače. Tlačítko D = Zapne odsávač. Zvyšuje rychlost motoru.- 30 - Stiskne-li se tlačítko od třetí rychlosti, je nastavena in- tenzívní funkce na 10 vteřin, pak se přístroj vrátí do fáze pracovní rychlosti vokamžiku uvedení do chodu. Během této funkce displej bliká. Tlačítko E = Časovač slouží kčasovému ovládání funkcí vprůběhu 15 minut po jeho aktivaci; po uplynutí uvedené doby se tyto funkce vypnou. Vypnutí časovače se provádí stisknutím tlačítka E. Aktivace funkce časovače musí být signalizována blikáním desetinné tečky na displeji. Je-li aktivována intenzivní rychlost, aktivace časovače není možná. Stisknutím tlačítka E na 2 sekundy při vypnutém zařízení se aktivuje funkce “clean air”. V rámci této funkce se mo- tor zapne každou hodinu na 10 minut a během této doby se bude otáčet první rychlostí. Během jeho činnosti bude na displeji zobrazen rotační pohyb obvodových segmentů. Po uplynutí uvedené doby dojde kvypnutí motoru a na displeji musí být zobrazeno písmeno “C”, aniž by blikalo, dokud nebude po uplynutí dalších 50 minut motor znovu spuštěn na 10 minut, a tak dále. Pro návrat k normálnímu provozu stiskněte jakékoliv tlačítko kromě tlačítek světel. Pro deaktivaci funkce stiskněte tlačítko E.

• Nasyceníprotitukovýchfiltrů/filtrůsaktivním uhlím: - Když displej C bliká a střídavě zobrazuje provozní rych- lost a písmeno F (např.1 a F), je třeba vyčistit protitukové filtry. - Když displej C bliká, měníc rychlost provozu s písmenem A (např.1 a A) znamená to, že uhlíkové filtry je třeba vyměnit anebo vyčistit v závislosti od typu filtru. Po vložení čistého filtru je třeba vynulovat elektronickou paměť stisknutím tlačítka A na dobu přibližně 5 sek., do- kud signalizace F nebo A na displeji C nepřestane blikat.

• Mechanickéovládání(Obr.15)symboly jsou uvedeny následovně: A = Tlačítko SVĚTLO/ON-OFF B = Tlačítko OFF/PRVNÍ RYCHLOST C = Tlačítko DRUHÁ RYCHLOST D = Tlačítko TŘETÍ RYCHLOST. Dojde-li k vypnutí odsavače par v první, druhé nebo třetí rychlosti, v okamžiku jeho opětovného zapnutí bude pokračovat v provozní rychlosti, která byla nastavena v momentě jeho vypnutí. VÝROBCE ODMÍTÁ JAKOUKOLIV ZODPOVĚDNOST ZA ŠKODY ZPŮSOBENÉ NEDODRŽENÍM UVEDE NÝCH UPOZORNĚNÍ. DANSK
